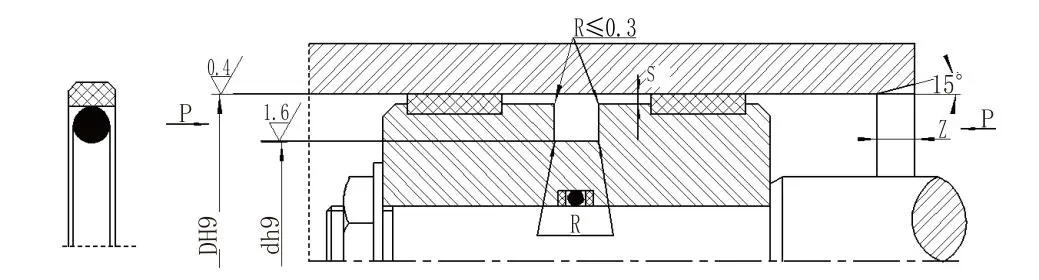

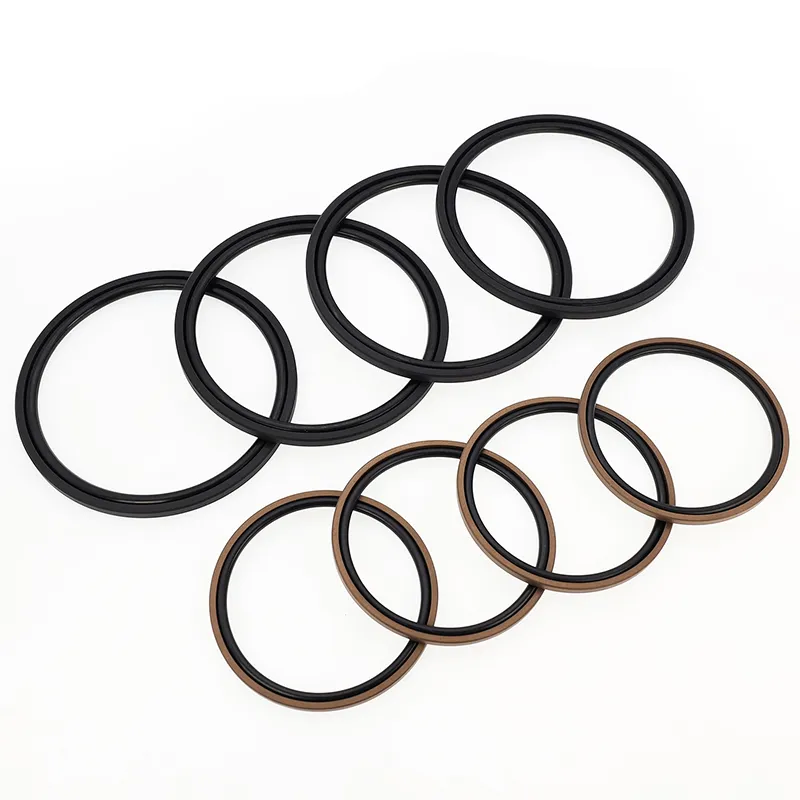

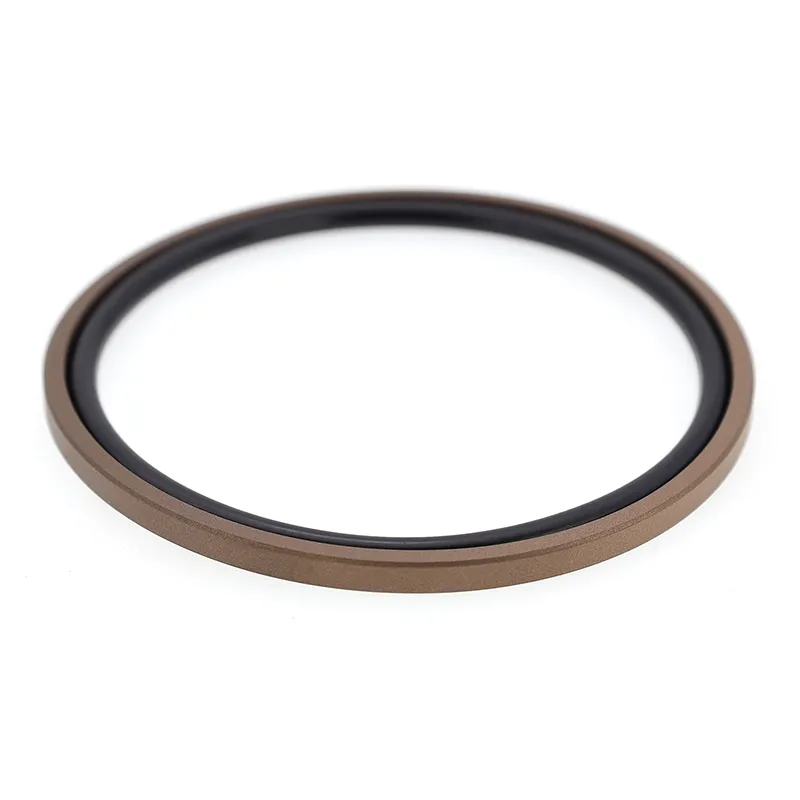

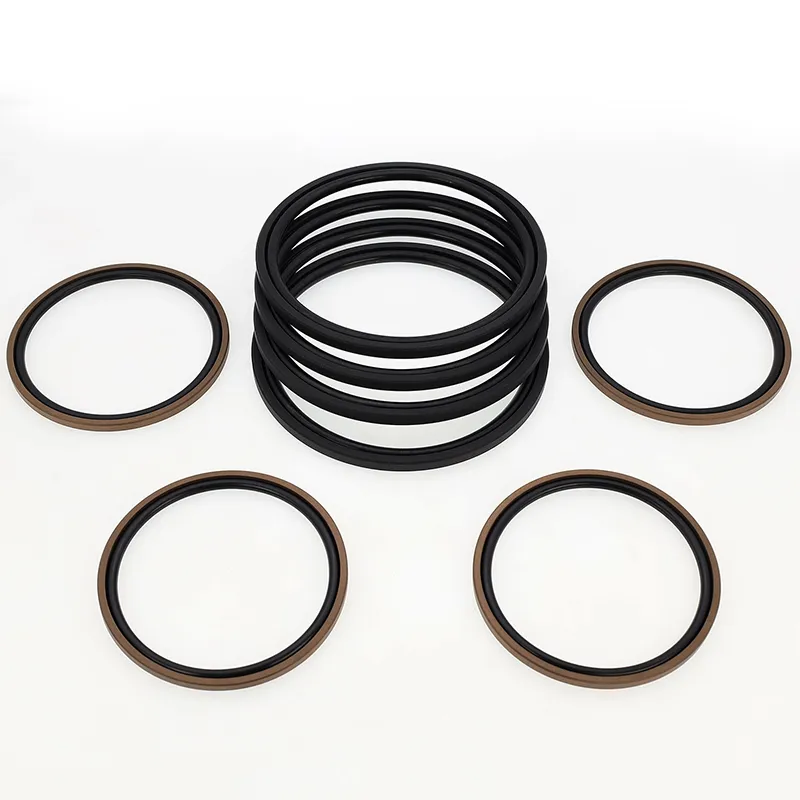

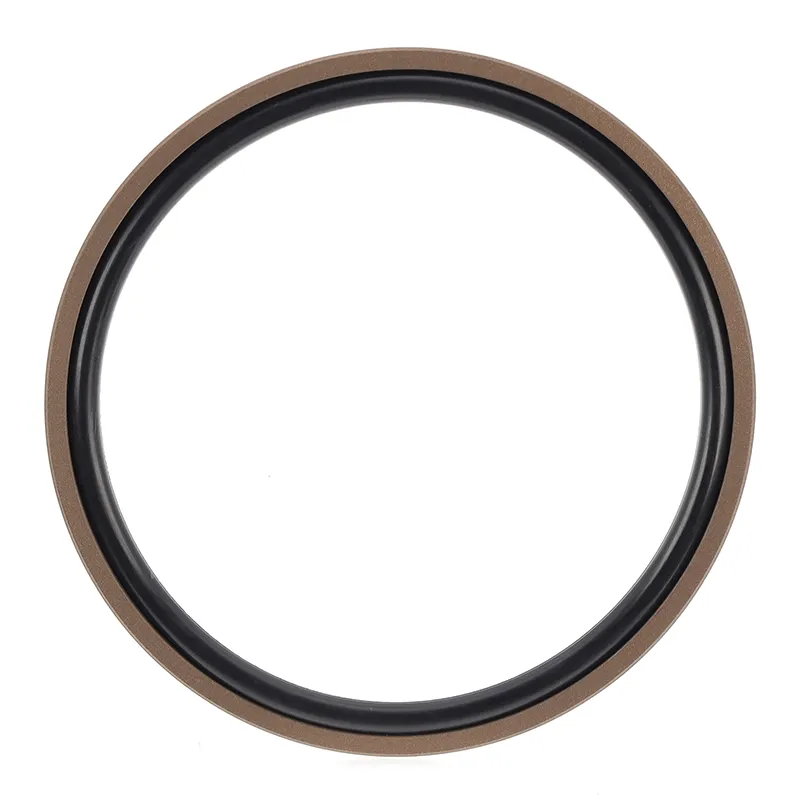

يتكون الختم المركب المربع (Glyd Ring Seal) للمكابس (التجويف) من حلقة ختم مستطيلة مملوءة بـ PTFE وحلقة على شكل O. إنها مناسبة لختم الضغط ثنائي الاتجاه في الحركة الهيدروليكية الترددية. توفر الحلقة O قوة شعاعية وتعوض عن تآكل حلقة الختم. يتم استخدامه بشكل عام مع حلقة التوجيه. بالنسبة لأقطار الأسطوانة الأقل من 30 مم، يجب استخدام تصميم الأخدود المنفصل (المفتوح).
1. احتكاك منخفض، مقاومة بداية منخفضة، حركة سلسة، احتكاك ديناميكي وثابت متساوي، وعدم الزحف؛
2. استقرار الضغط العالي تحت الضغط والظروف القاسية.
3. عمر طويل، مناسب للتشحيم الخالي من الزيوت؛
4. مناسبة لإغلاق الوسائط منخفضة اللزوجة مثل الماء.
|
الضغط ميغاباسكال |
درجة الحرارة |
السرعة م/ث |
واسطة |
|
≥60 |
-35~+100 (حلقة دائرية NBR) |
≥6 |
الزيت الهيدروليكي ذو الأساس المعدني، والسوائل المقاومة للهب (HFA/HFB)، والماء، وما إلى ذلك. |
|
-20~+200 (حلقة دائرية FKM) |
1. مواد الحلقة الدائرية المتاحة: مطاط النتريل-بوتادين R01 (NBR)، مطاط الفلور R02 (FKM)، إلخ.

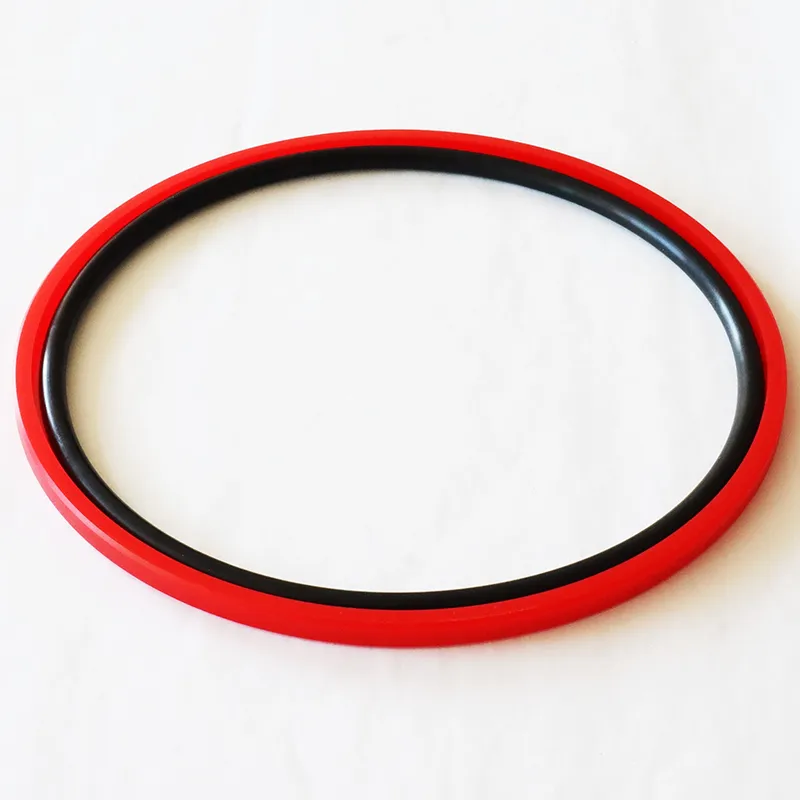

2. مادة حلقة الختم: المادة القياسية: PTFE3؛ وتشمل المواد الأخرى المتاحة PTFE2، PTFE4، وPU.
نموذج الطلب: RC61-40x29x4.2-PTFE3-R01؛ نموذج الطلب: RC61-B-40x29x4.2-PTFE3-R02
RC61 - خاتم جلايد؛ RC61-B-ختم الثقب؛ DxdxL - رمز المادة
