تعتبر وظيفة أختام زيت الهيكل العظمي المقاوم للضغط عمومًا عزل الأجزاء التي تحتاج إلى تزييت من أجزاء الخرج في أجزاء النقل لمنع تسرب زيت التشحيم.

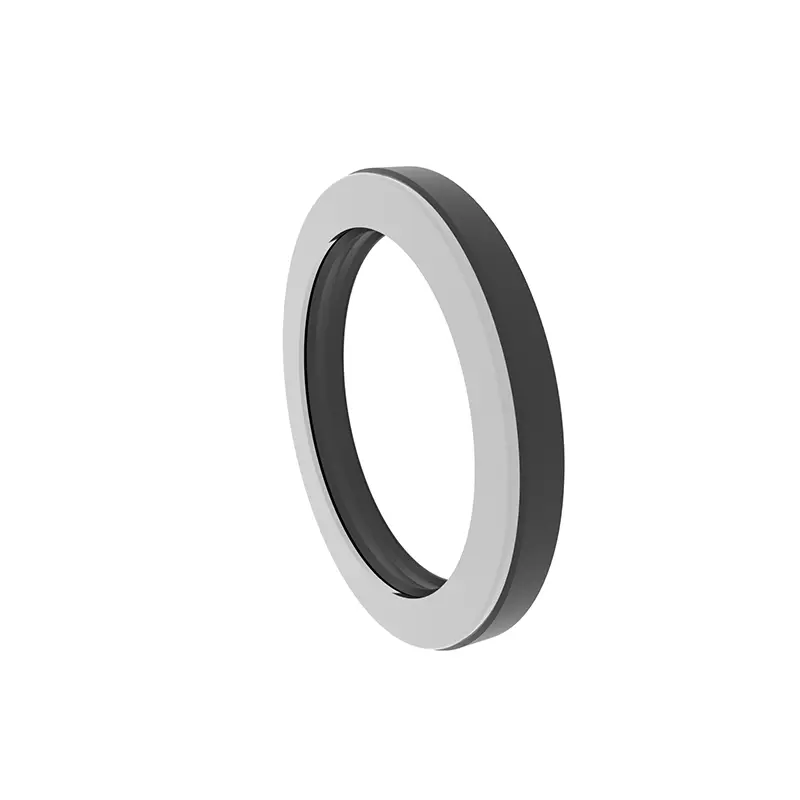

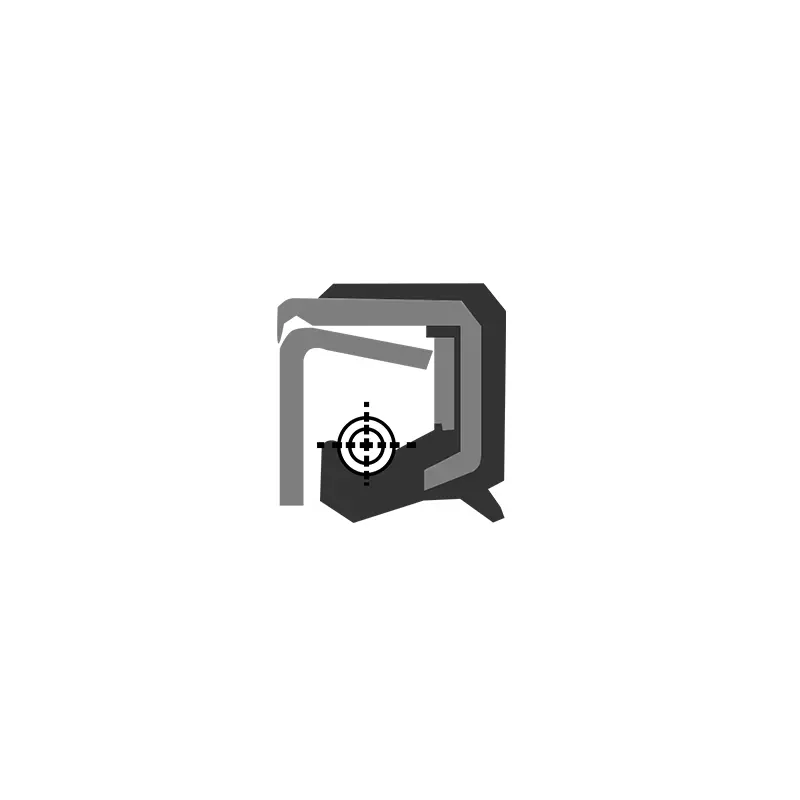

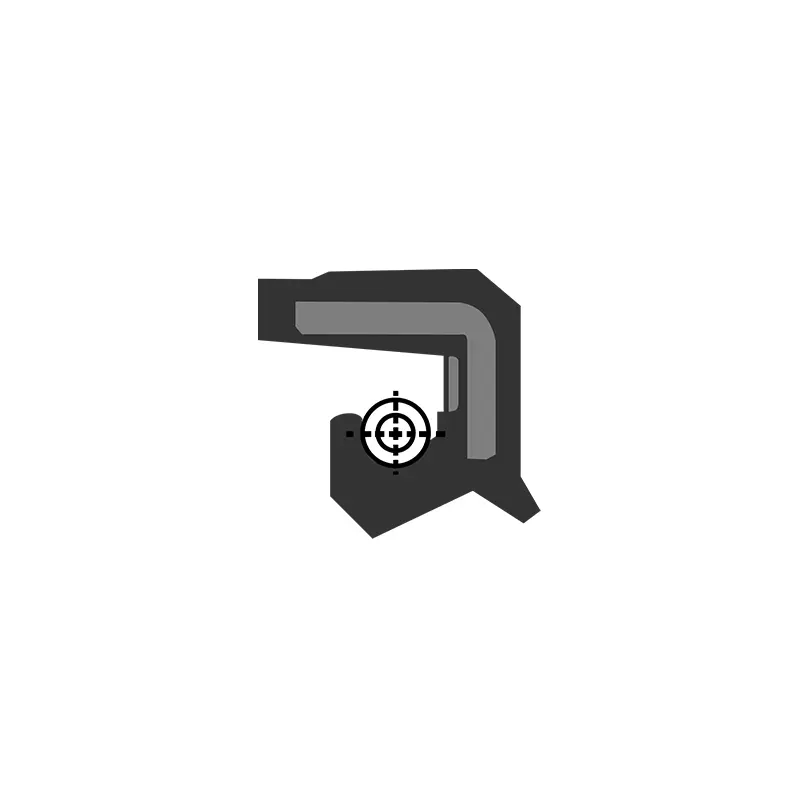

يتكون هيكل أختام زيت الهيكل العظمي المقاوم للضغط من ثلاثة أجزاء: جسم ختم ، وتعزيز الهيكل العظمي وربيع لفائف الإزاحة الذاتي. ينقسم جسم الختم إلى أسفل ، الخصر ، الشفة الحافة وختم الشفة وفقًا لأجزاء مختلفة. عادةً ما يكون القطر الداخلي لختم زيت الهيكل العظمي في الحالة الحرة أصغر من قطر العمود وله "مبلغ تداخل" معين. لذلك ، بعد إدراج ختم الزيت في مقعد ختم الزيت والعمود ، تنتج القوة المرنة لختم الزيت وقوة الانكماش في زنبرك لفائف الزاحف ذاتيا قوة تثبيت شعاعي على العمود ، وبالتالي الحصول على أفضل تأثير الختم. يحتوي تصميم الهيكل العظمي المقاوم للضغط العام على تشوه صغير للشفاه ويستخدم لختم مهاوي الدوران في حالات الضغط.
ميزات وتطبيقات المنتج:
مزايا المنتج:
التصميم الهيكلي الثلاثي: يعمل جسم الختم والهيكل العظمي المقوى وينتجف لفائف الزاحف الذاتي معًا لتوفير تأثير ختم ممتاز.
قوة التثبيت الشعاعية: تنتج قوة الحافة المرنة وقوة تقلص الربيع قوة تثبيت شعاعي على العمود لضمان أفضل أداء ختم.
تصميم مقاوم للضغط: الهيكل العظمي الكلي المقاوم للضغط يجعل تشوه الشفة صغيرًا ، وهو مناسب لمناسبات ختم العمود الدوارة عالية الضغط.
قابلية التطبيق على نطاق واسع: أختام زيت الهيكل العظمي المقاوم للضغط مناسبة للعديد من أختام العمود الدوار لمنع تسرب زيت التشحيم بشكل فعال.
سيناريوهات التطبيق:
أختام العمود الدوارة: تستخدم أختام زيت الهيكل العظمي المقاوم للضغط لتدوير مهاوي في حالات الضغط لمنع تسرب زيت التشحيم.
المعدات الصناعية: مناسبة لأجزاء الختم التي تتطلب تزييت ، مثل أنظمة النقل الميكانيكية والأنظمة الهيدروليكية.

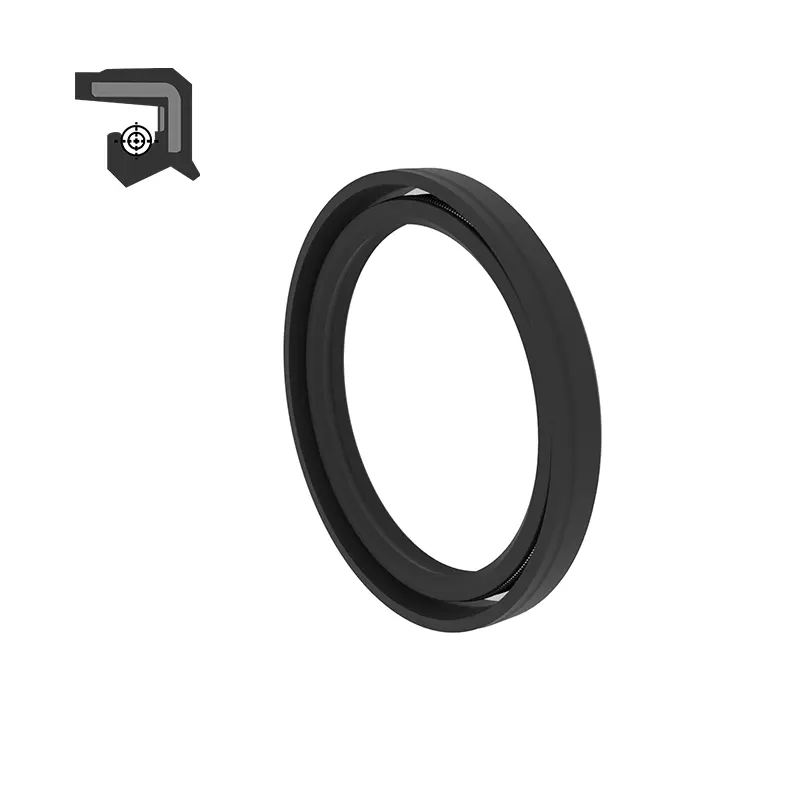

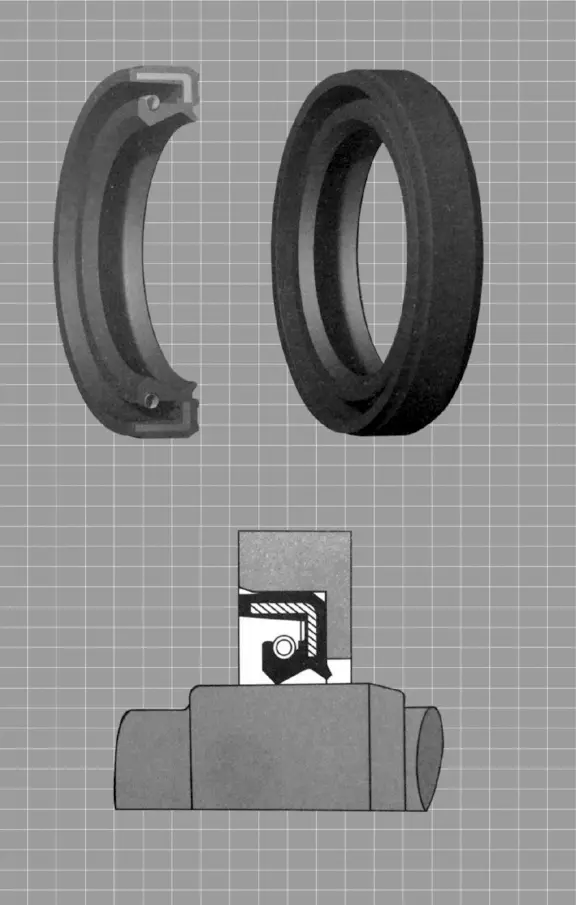

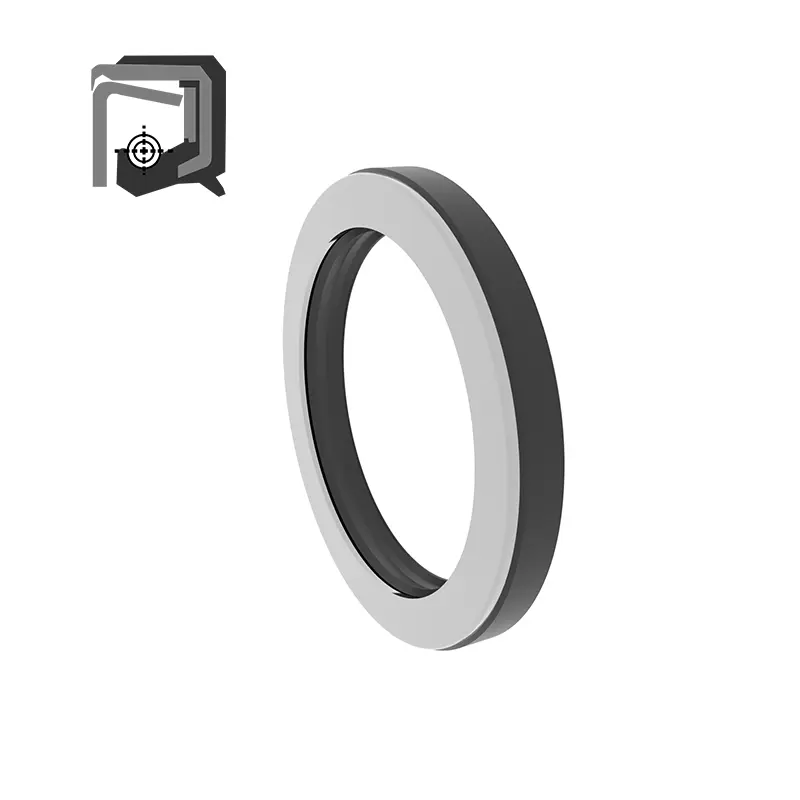

RCTCV مزدوج الشفة عالية الضغط ختم زيت الهيكل العظمي
المواد: مطاط النتريل NBR
المتوسطة: الزيت الهيدروليكي الأساسي
درجة حرارة العمل ℃: -25 إلى +100
سرعة: -
ضغط العمل: 0.3mpa
صلابة المواد: -

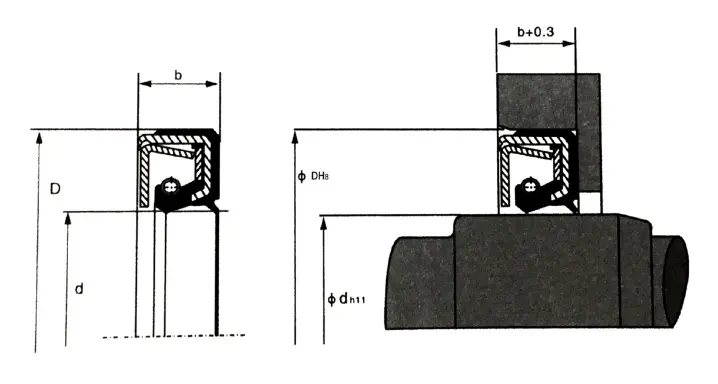

| نموذج | d | D | b | نموذج الطلب |
|
نموذج | d | D | b | نموذج الطلب |
| RCTCV | 7 | 20 | 7 | RCTCV-7 | RCTCV | 26 | 42 | 8 | RCTCV-26 | |
| RCTCV | 8 | 18 | 7 | RCTCV-8 | RCTCV | 27 | 47 | 11 | RCTCV-27 | |
| RCTCV | 8 | 22 | 7 | RCTCV-8A | RCTCV | 28 | 48 | 11 | RCTCV-28 | |
| RCTCV | 10 | 25 | 7 | RCTCV-10 | RCTCV | 30 | 42 | 7 | RCTCV-30 | |
| RCTCV | 12 | 25 | 7 | RCTCV-12 | RCTCV | 30 | 50 | 11 | RCTCV-30A | |
| RCTCV | 13 | 28 | 7 | RCTCV-13 | RCTCV | 32 | 52 | 11 | RCTCV-32 | |
| RCTCV | 14 | 28 | 7 | RCTCV-14 | RCTCV | 34 | 54 | 11 | RCTCV-34 | |
| RCTCV | 15 | 30 | 7 | RCTCV-15 | RCTCV | 35 | 55 | 11 | RCTCV-35 | |
| RCTCV | 16 | 30 | 7 | RCTCV-16 | RCTCV | 38 | 58 | 11 | RCTCV-38 | |
| RCTCV | 17 | 35 | 8 | RCTCV-17 | RCTCV | 40 | 62 | 11 | RCTCV-40 | |
| RCTCV | 18 | 35 | 8 | RCTCV-18 | RCTCV | 42 | 65 | 12 | RCTCV-42 | |
| RCTCV | 19 | 35 | 8 | RCTCV-19 | RCTCV | 45 | 68 | 12 | RCTCV-45 | |
| RCTCV | 20 | 32 | 8 | RCTCV-20 | RCTCV | 48 | 70 | 12 | RCTCV-48 | |
| RCTCV | 20 | 40 | 11 | RCTCV-20A | RCTCV | 50 | 72 | 12 | RCTCV-50 | |
| RCTCV | 22 | 35 | 8 | RCTCV-22 | RCTCV | 52 | 75 | 12 | RCTCV-52 | |
| RCTCV | 22 | 42 | 11 | RCTCV-22A | RCTCV | 55 | 78 | 12 | RCTCV-55 | |
| RCTCV | 23 | 42 | 11 | RCTCV-23 | RCTCV | 58 | 80 | 12 | RCTCV-58 | |
| RCTCV | 24 | 40 | 8 | RCTCV-24 | RCTCV | 60 | 82 | 12 | RCTCV-60 | |
| RCTCV | 25 | 40 | 8 | RCTCV-25 | RCTCV | 62 | 85 | 12 | RCTCV-62 | |
| RCTCV | 25 | 45 | 11 | RCTCV-25A |
|
|
|
|
|

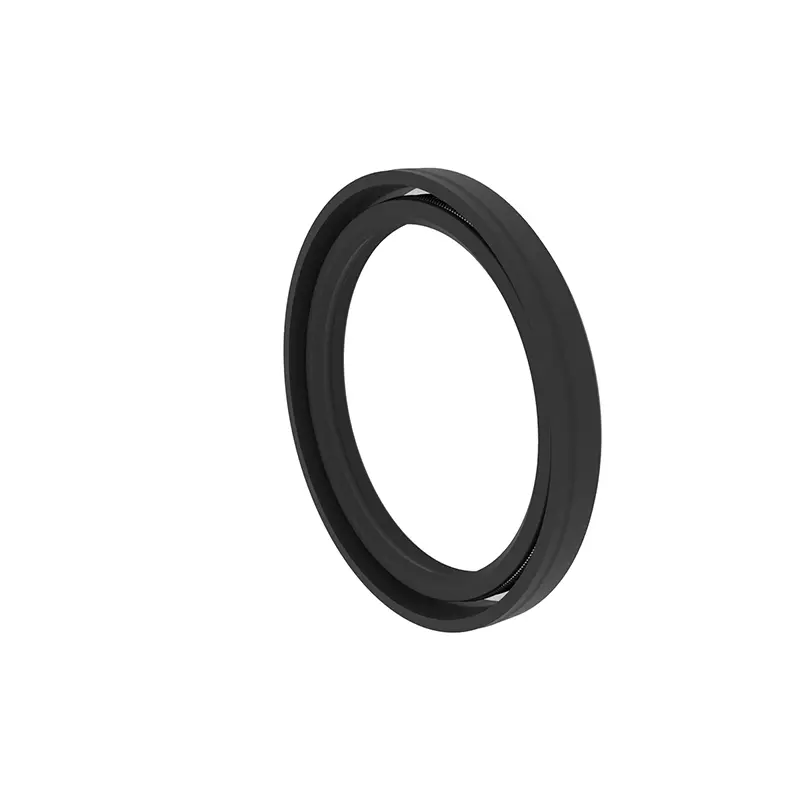

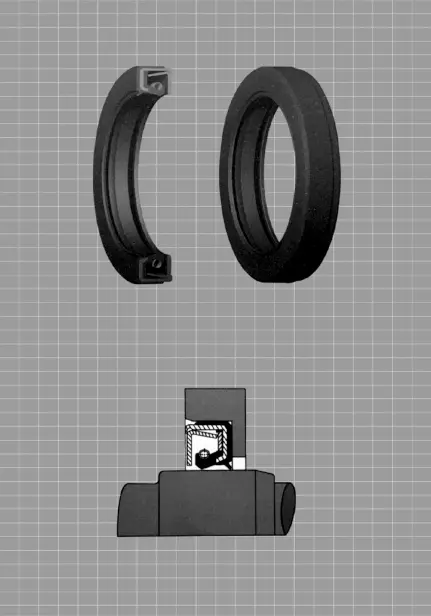

نظرة عامة: تصميم هيكل عظمي مقاوم للضغط ، تشوه صغير للشفاه ، يستخدم لختم مهاوي الدوار في المواقف المعرضة للضغط.
المواد: مطاط النتريل NBR
المتوسط: الزيت الهيدروليكي القائم على البترول
درجة حرارة العمل ℃: -25 إلى +100
سرعة: -
ضغط العمل: 1MPA
صلابة المواد: -

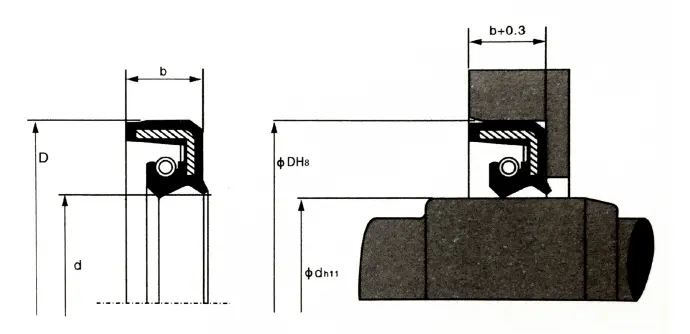

| نموذج | d | D | b | نموذج الطلب |
|
نموذج | d | D | b | نموذج الطلب |
| RCTCV | 25 | 45 | 11 | RCTCV-25 | RCTCV | 75 | 100 | 13 | RCTCV-75 | |
| RCTCV | 28 | 48 | 11 | RCTCV-28 | RCTCV | 80 | 105 | 13 | RCTCV-80 | |
| RCTCV | 30 | 50 | 11 | RCTCV-30 | RCTCV | 85 | 110 | 13 | RCTCV-85 | |
| RCTCV | 32 | 52 | 11 | RCTCV-32 | RCTCV | 90 | 115 | 13 | RCTCV-90 | |
| RCTCV | 34 | 54 | 11 | RCTCV-34 | RCTCV | 95 | 120 | 13 | RCTCV-95 | |
| RCTCV | 35 | 55 | 11 | RCTCV-35 | RCTCV | 100 | 125 | 13 | RCTCV-100 | |
| RCTCV | 38 | 58 | 11 | RCTCV-38 | RCTCV | 105 | 135 | 14 | RCTCV-105 | |
| RCTCV | 40 | 62 | 11 | RCTCV-40 | RCTCV | 110 | 140 | 14 | RCTCV-110 | |
| RCTCV | 42 | 65 | 12 | RCTCV-42 | RCTCV | 115 | 145 | 14 | RCTCV-115 | |
| RCTCV | 45 | 68 | 12 | RCTCV-45 | RCTCV | 120 | 150 | 14 | RCTCV-120 | |
| RCTCV | 48 | 70 | 12 | RCTCV-48 | RCTCV | 125 | 155 | 14 | RCTCV-125 | |
| RCTCV | 50 | 72 | 12 | RCTCV-50 | RCTCV | 130 | 160 | 14 | RCTCV-1330 | |
| RCTCV | 55 | 78 | 12 | RCTCV-55 | RCTCV | 140 | 170 | 14 | RCTCV-140 | |
| RCTCV | 60 | 82 | 12 | RCTCV-60 | RCTCV | 150 | 180 | 14 | RCTCV-150 | |
| RCTCV | 62 | 85 | 12 | RCTCV-62 | RCTCV | 170 | 200 | 16 | RCTCV-170 | |
| RCTCV | 65 | 90 | 13 | RCTCV-65 | RCTCV | 190 | 225 | 16 | RCTCV-190 | |
| RCTCV | 70 | 95 | 13 | RCTCV-70 |
|
|
|
|
|
