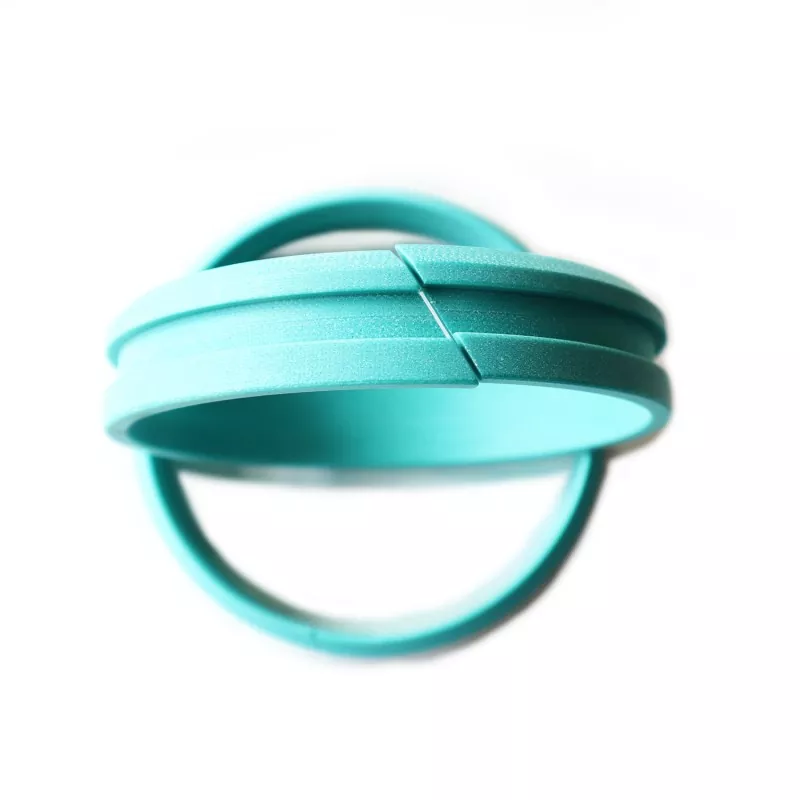

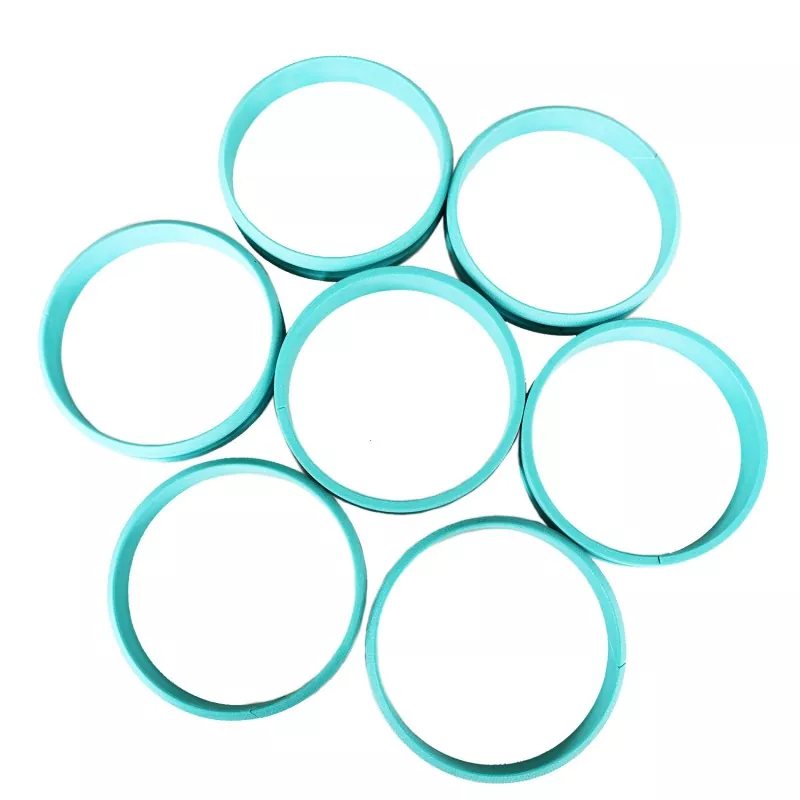

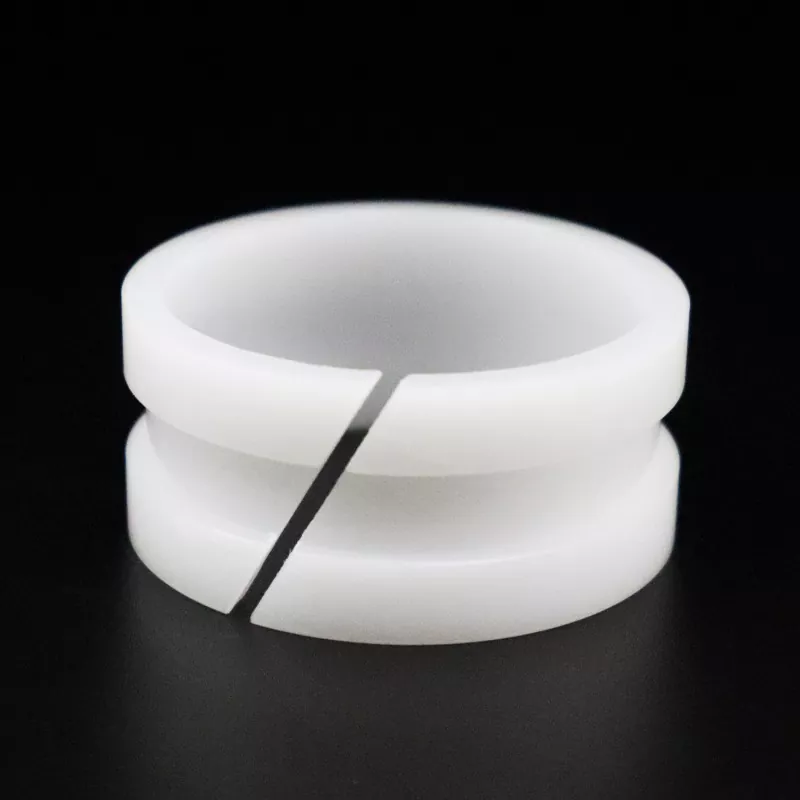

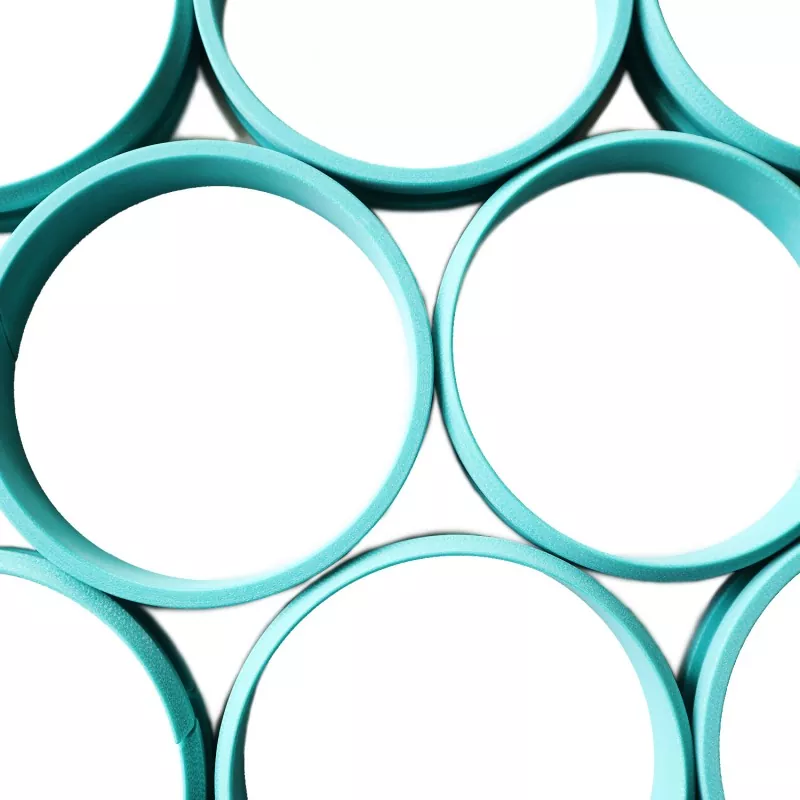

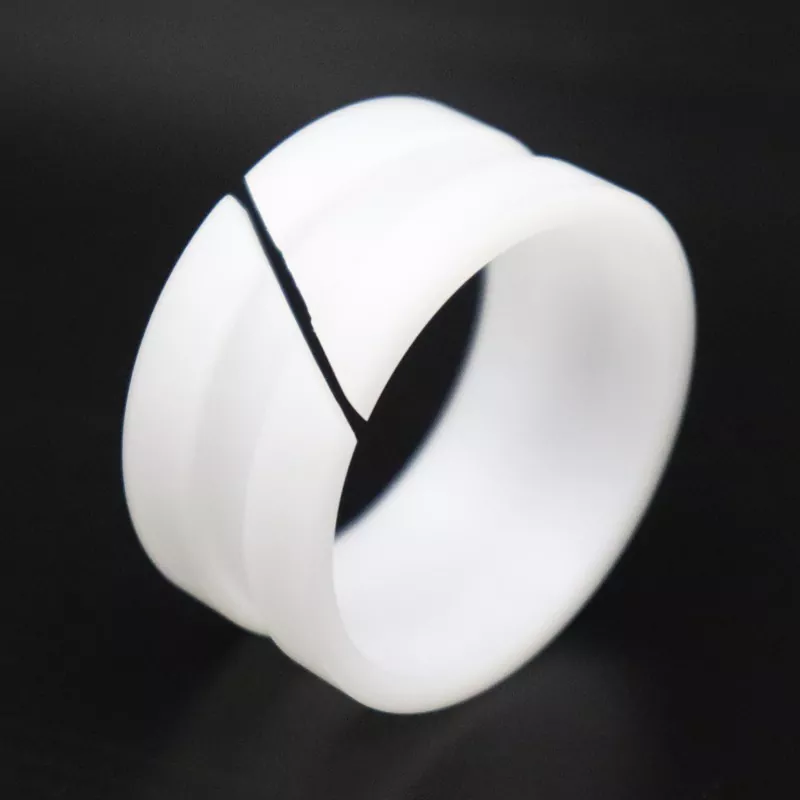

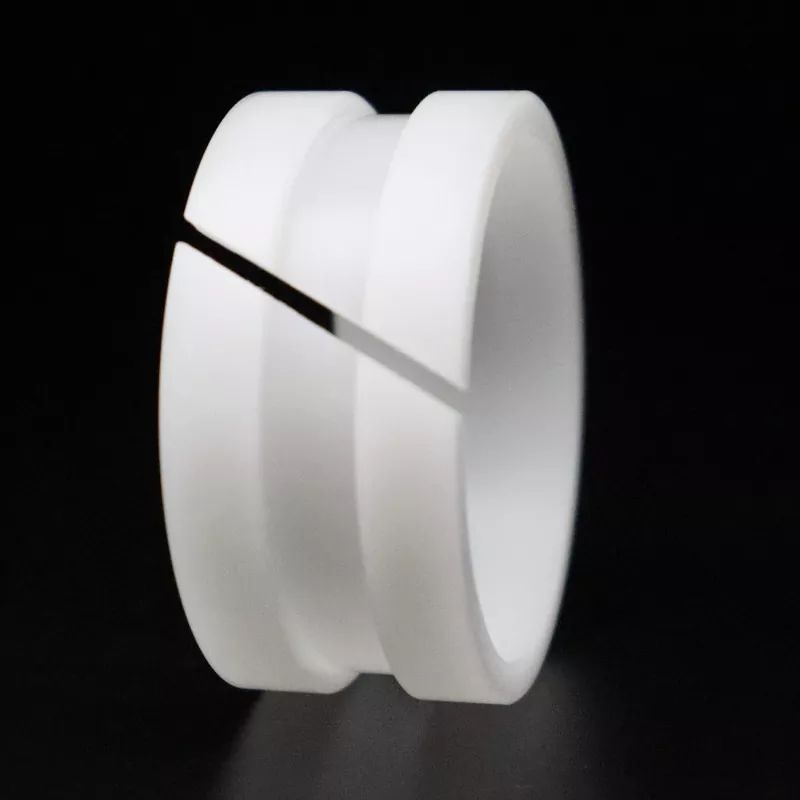

يعتمد تصميم جلبة دليل قضيب المكبس هذه على معيار سلسلة Hunger FI، مما يضمن التوافق الممتاز. ويستخدم نظام ترميز GFI للطلب (على سبيل المثال، GFI-0360PA)، مما يجعل الاختيار مناسبًا. إنه مكون مفضل لتوجيه ودعم قضيب المكبس في الأنظمة الهيدروليكية. إن مصنعي الأسطوانات مدعوون لاختيار هذا المنتج وأخذ عينات منه وطلبه بالجملة.
الأداء والتطبيق:تم تصميم جلبة التوجيه GFI لقضبان المكبس، مما يوفر الدعم والتوجيه.
مواد:نايلون (PA)، بولي أوكسي ميثيلين (POM)، وبولي تترافلوروإيثيلين (PTFE).
ظروف التشغيل:نطاق درجة حرارة التشغيل: -55 درجة مئوية إلى +255 درجة مئوية (يتم استخدام PTFE لدرجات حرارة أعلى من 120 درجة مئوية).
معيار التصميم:قد يشير التصميم والاختيار إلى سلسلة Hunger FI.
التعيين والترتيب:يتم تحديد جلبة دليل GFI برقم الطلب؛ مثال: GFI-0360PA.
|

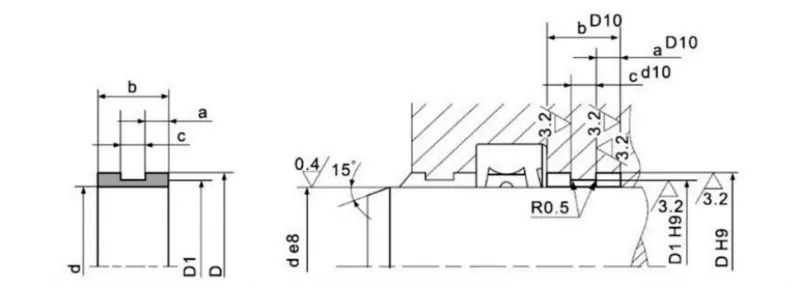

رقم الطلب |
d |
b |
D |
د1 |
c |
a |
|
غفي-0360 |
36 |
19 |
42 |
39 |
6 |
6.5 |
|
غفي-0400 |
40 |
46 |
43 |
|||
|
غفي-0420 |
42 |
48 |
45 |
|||
|
غفي-0450 |
45 |
51 |
48 |
|||
|
غفي-0500 |
50 |
56 |
53 |
|||
|
غفي-0550 |
55 |
61 |
58 |
|||
|
غفي-0560 |
56 |
62 |
59 |
