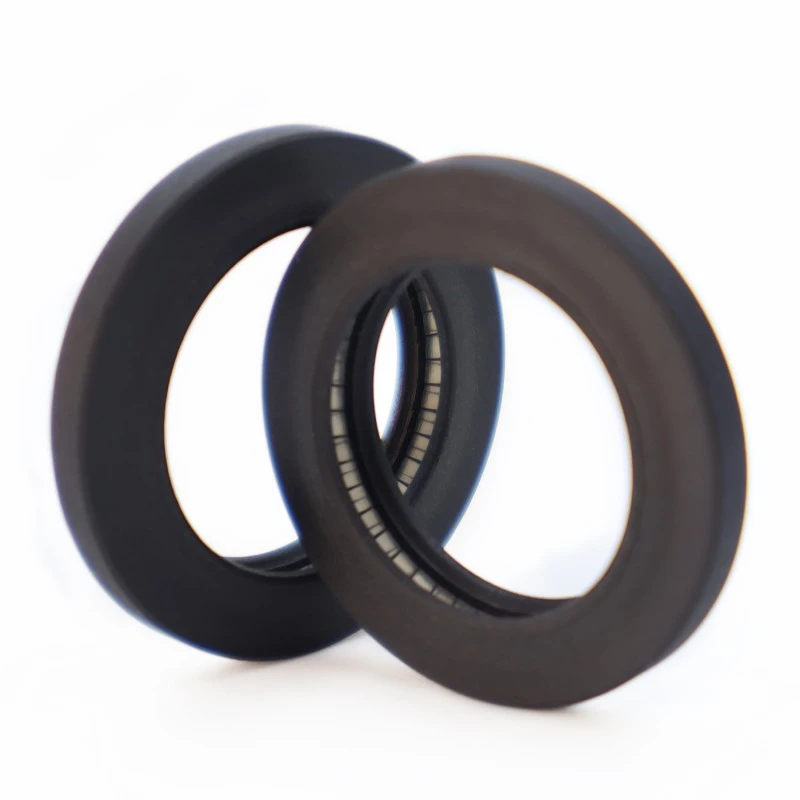

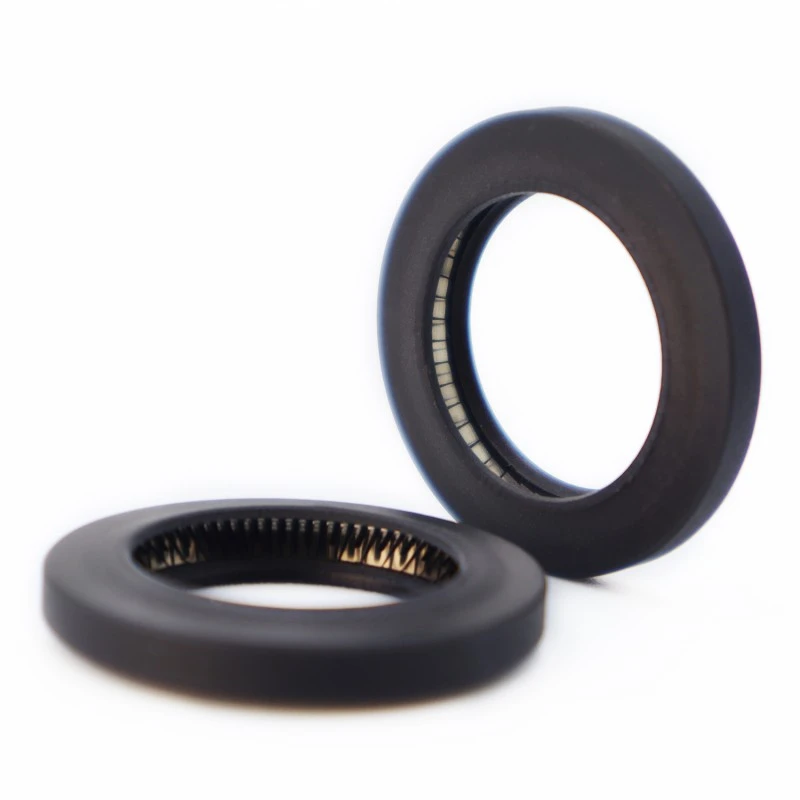

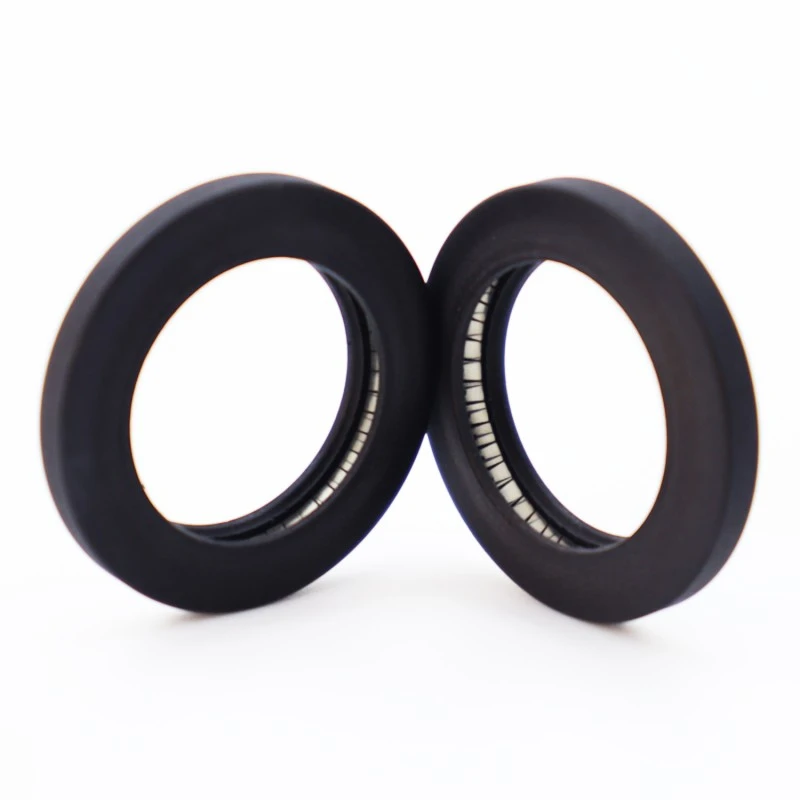

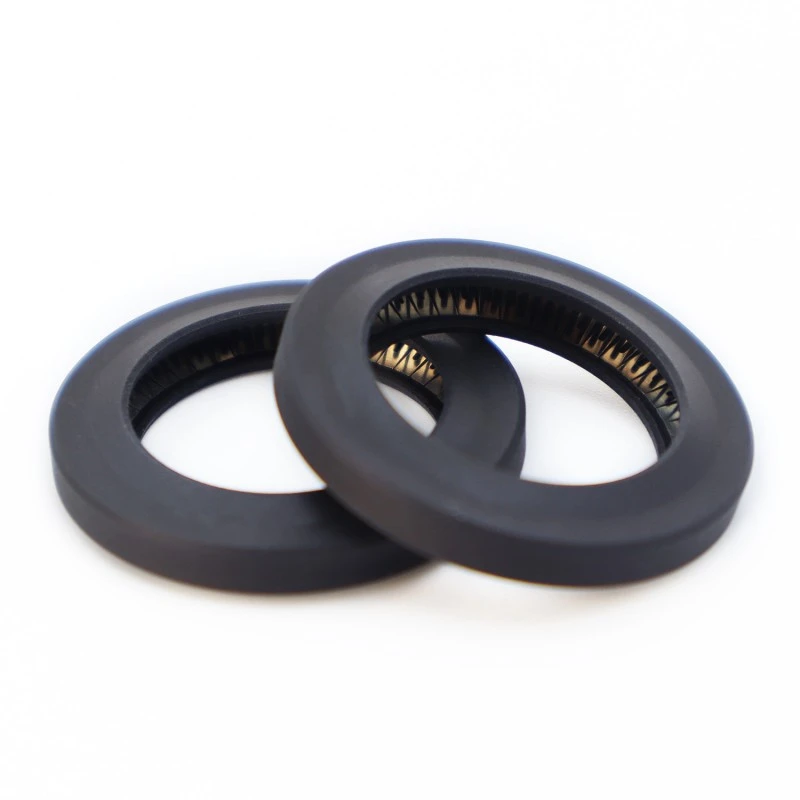

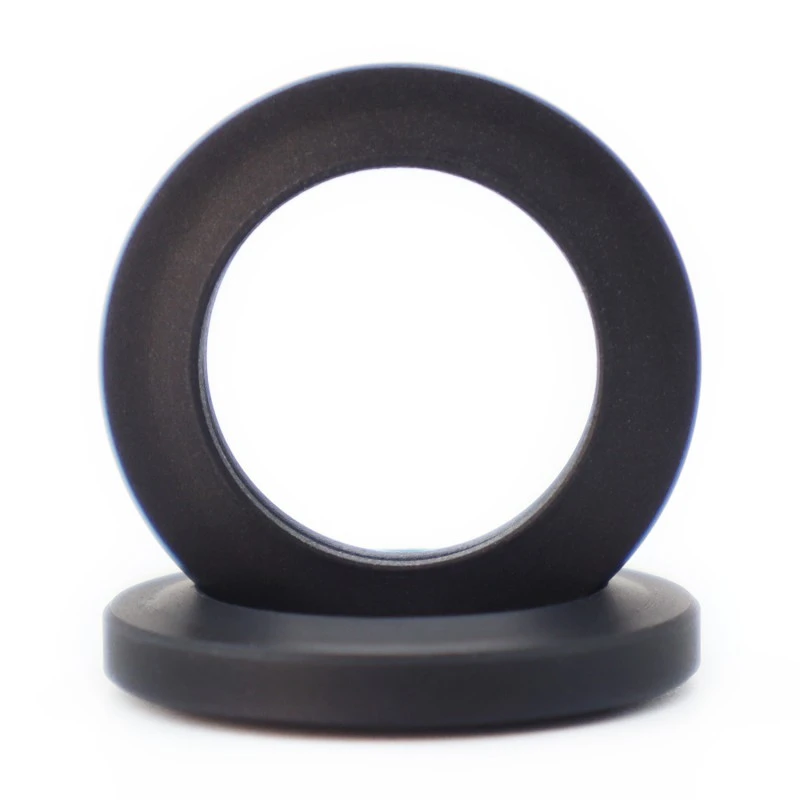

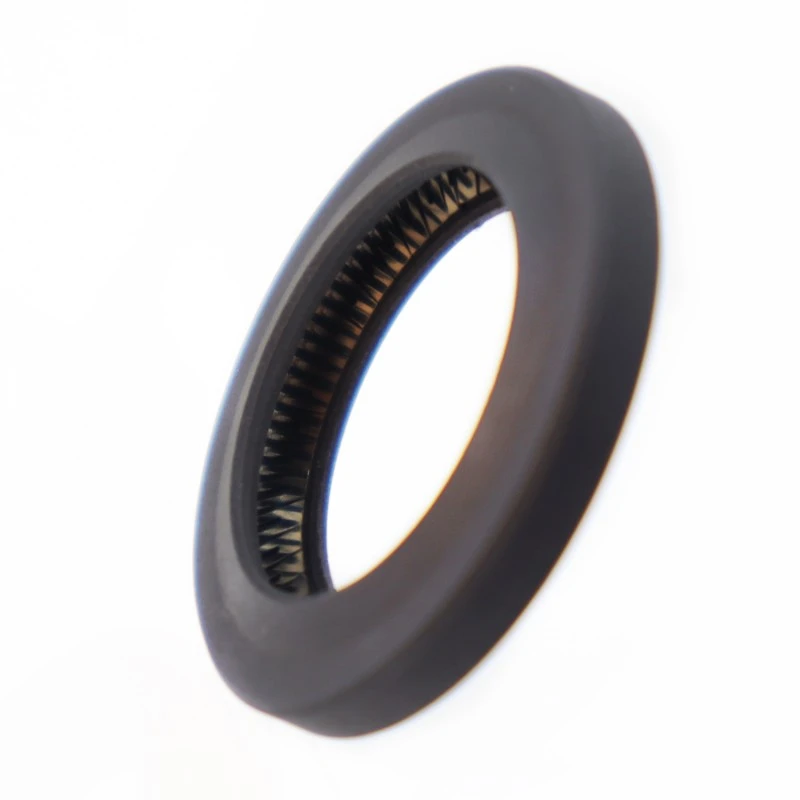

يتكون الختم RC2876 من زنبرك من الفولاذ المقاوم للصدأ والبلاستيك عالي الأداء. يمكن أن يكون الزنبرك المصنوع من الفولاذ المقاوم للصدأ إما على شكل حرف V أو على شكل حرف O. عند استخدام RC2876-B، يجب تحديد مادة المطاط الصناعي المناسبة.
ظروف التشغيل المعمول بها (لا ينبغي أن تحدث القيم القصوى في وقت واحد)
|
الضغط (ميجا باسكال) |
السرعة (م/ث) |
درجة الحرارة (درجة مئوية) |
واسطة |
||
|
RC2876 |
RC2876-ب |
- |
RC2876 |
RC2876-ب |
جميع السوائل والمواد الكيميائية والغازات |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
اختيار المواد
1. يمكن اختيار المواد الدائرية المصاحبة من: مطاط النتريل R01 (NBR)، R02 Fluororubber (FKM)، إلخ.
2. مواد حلقة الختم: PTFE1، PTFE2، PTFE3، PTFE4، UPE، PK1، PK2، إلخ.
3. يمكن اختيار النوابض المصنوعة من الفولاذ المقاوم للصدأ من بين النوابض على شكل O والينابيع على شكل V.
مثال الطلب
RC2876-40-PTFE4+V: القطر الخارجي لأخدود الضغط الداخلي هو 40، مادة حلقة الختم هي PTFE4، الزنبرك هو زنبرك على شكل حرف V.
RC2876-B-40-PTFE4+R02: القطر الخارجي لأخدود الضغط الداخلي هو 40، مادة حلقة الختم هي PTFE4، الحلقة O المطابقة مصنوعة من المطاط الفلوري.
ملحوظة: إذا كان هناك حاجة إلى نطاق ممتد، فيرجى استخدام رقم السلسلة.
جدول المواصفات (جميع المواصفات ضمن نطاق المعلمات متوفرة)
|
رقم سري |
رقم سري |
النطاق القياسي درهم11 |
نطاق ممتد درهم11 |
عمق الأخدود h-0.05 |
عرض الأخدود L+0.2 |
زوايا مدورة رماكس |
|
RC2876-0 |
RC2876-B-0 |
10~13.9 |
10 ~ 40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14 ~ 24.9 |
13 ~ 200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25 ~ 45.9 |
18 ~ 400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124.9 |
28 ~ 700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999.9 |
45 ~ 1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
