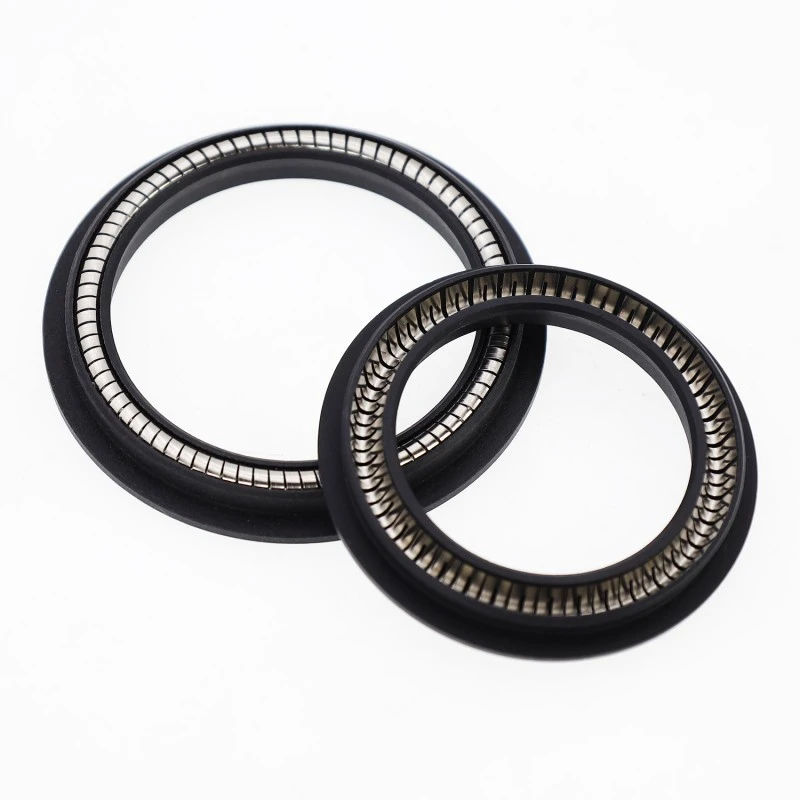

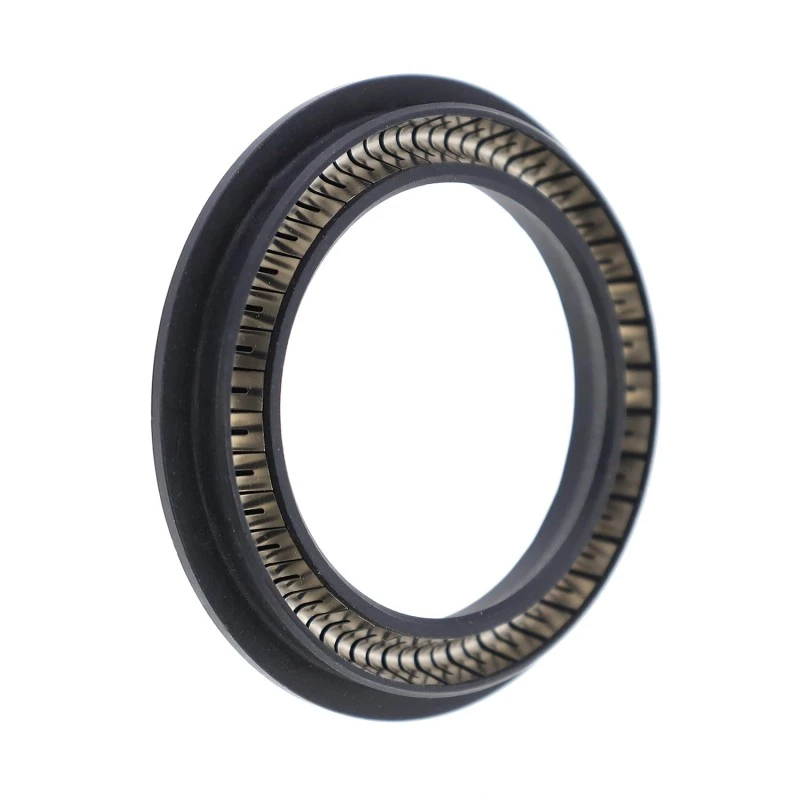

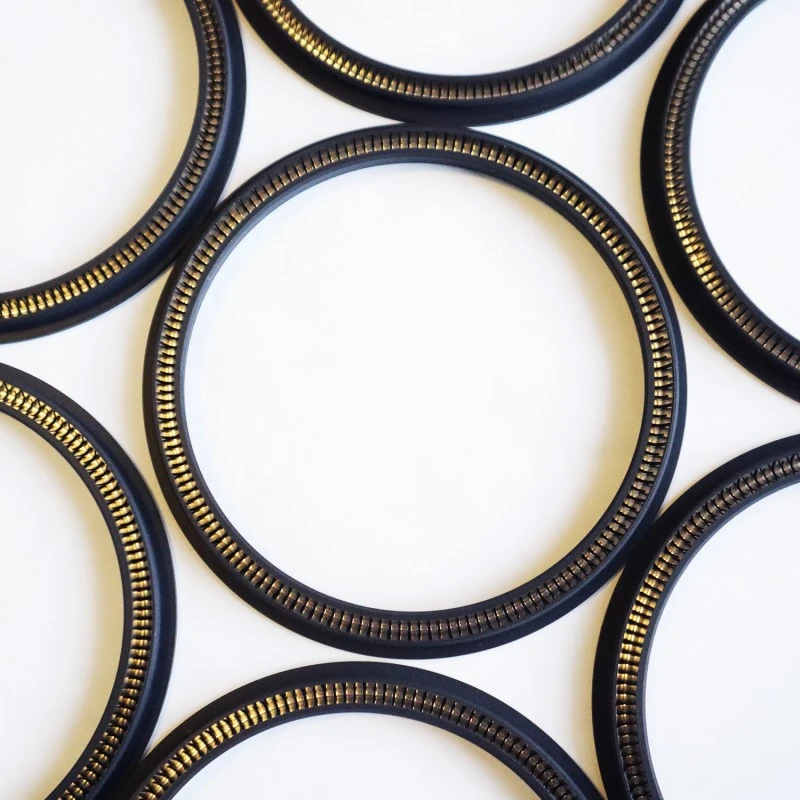

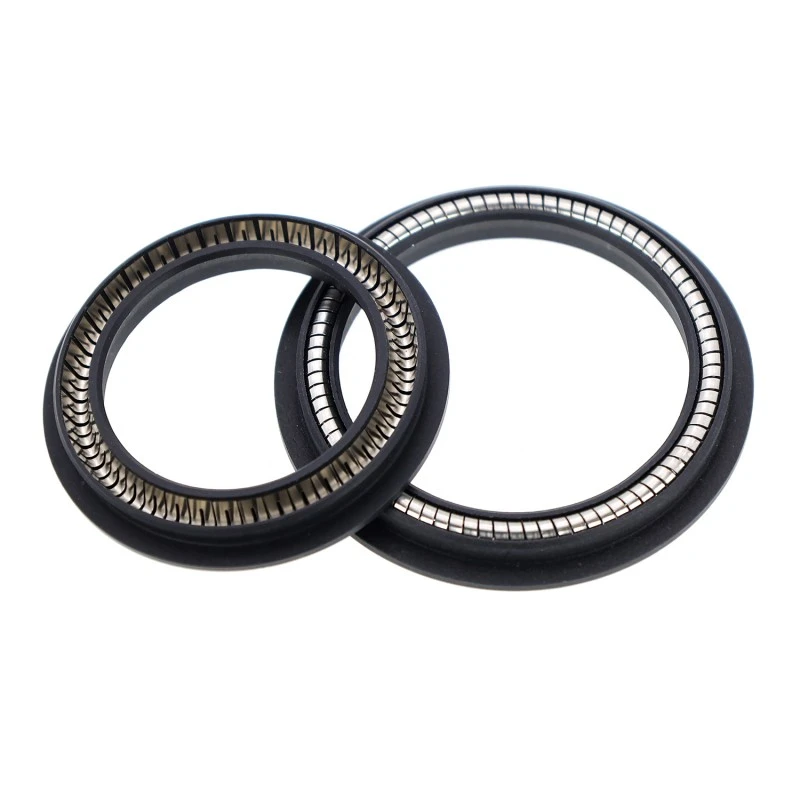

تعتبر الأختام النابضية النشطة للأعمدة الدوارة عبارة عن أختام ضغط أحادية الاتجاه عالية الأداء تستخدم في تطبيقات الأعمدة الدوارة. يتكون الختم الدوار RC2055 من زنبرك من الفولاذ المقاوم للصدأ والبلاستيك عالي الأداء. عند استخدام RC2055-B وRC2055-C، يجب اختيار مادة المطاط الصناعي المناسبة بعناية.
ظروف التشغيل المطبقة (يجب ألا تحدث القيم القصوى في وقت واحد)
|
الضغط/ميغاباسكال |
درجة الحرارة / درجة مئوية |
السرعة / م/ث |
واسطة |
|||
|
≥35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-ب |
RC2055-C |
تقريبا جميع الوسائط السائلة والغازية |
|
-200~+250 |
-35~+250 |
<2 متر/الثانية |
<6 م/ث |
<2 متر/الثانية |
||
اختيار المواد
1. تتضمن مواد الحلقة الدائرية المتاحة ما يلي: مطاط النتريل R01 (NBR)، وR02 Fluororubber (FKM)، وما إلى ذلك.
2. مواد حلقة الختم: PTFE1، PTFE2، PTFE3، PTFE4، UPE، PK1، PK2، إلخ.
3. زنبرك من الفولاذ المقاوم للصدأ: زنبرك على شكل حرف V.
مراقبة عملية الإنتاج
تم تجهيز قاعدة الإنتاج الحديثة لشركة RuiChen بآلات قولبة بالحقن عالية الدقة، وآلات الفلكنة الفراغية الأوتوماتيكية، ومعدات التصنيع الدقيقة CNC. أثناء عملية الإنتاج، نستخدم أساليب SPC (التحكم الإحصائي في العمليات) لمراقبة معلمات العملية الرئيسية مثل درجة الحرارة والضغط والوقت في الوقت الفعلي، مما يضمن أن كل منتج مصبوب يظهر اتساقًا وثباتًا عاليين.
بالنسبة للمنتجات الهامة، فإننا نطبق نظام فحص بنسبة 100%، بدلاً من أخذ العينات العشوائية، لضمان أن كل ختم يتم تسليمه لعملائنا مؤهل.
مثال الطلب
RC2055-40-PTFE4+V: قطر العمود 40، مادة حلقة الختم PTFE4، زنبرك من الفولاذ المقاوم للصدأ على شكل حرف V.
RC2055-B-40-PTFE4+R02: قطر العمود 40، مادة حلقة الختم PTFE4، الحلقة O المطابقة هي مطاط مفلور.
RC2055-C-40-PTFE4+R02: قطر العمود 40، مادة حلقة الختم PTFE4، الحلقة O المطابقة هي مطاط مفلور.

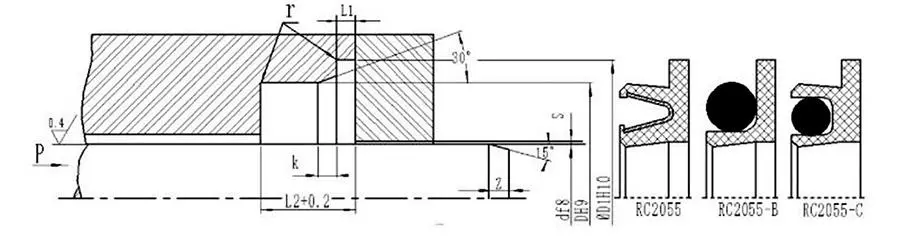

جدول المواصفات (جميع المواصفات ضمن نطاق المعلمات متوفرة)
|
نطاق قطر القضيب د f8 |
قطر الأخدود درهم9 |
قطر الأخدود D1H10 |
عمق الحافة L1 |
عرض الأخدود L |
استيراد الشطب ك |
الخلوص الشعاعي الحد الأقصى |
طول الشطب |
ص ماكس |
|
|
10 ميجا باسكال |
20 ميجا باسكال |
||||||||
|
5~19.9 |
د+5 |
د+9 |
0.85-0.1 |
3.6 |
0.3 |
0.15 |
0.1 |
زمين = 0.8 لتر |
0.8 |
|
20~39.9 |
د+7 |
د+12.5 |
1.35-0.15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40 ~ 400.9 |
د+10.5 |
د+17.5 |
1.8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401 ~ 1500 |
د+14 |
د+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
ملحوظة: من المستحسن أن تكون صلابة سطح العمود الدوار HRC ≥ 58.
جدول المواصفات والأبعاد (ينطبق هذا الجدول على RC2055-B وRC2055-C، اللتين لهما نفس المواصفات)
|
نموذج |
d |
D |
د1 |
L |
L1 |
|
نموذج |
d |
D |
د1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
نموذج |
d |
D |
د1 |
L |
L1 |
|
نموذج |
d |
D |
د1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
ملاحظة: إذا لم تكن المواصفات المطلوبة مدرجة في هذا الجدول، يرجى الاتصال بشركتنا. يمكننا توريد منتجات يصل حجمها إلى 1600 مم.
