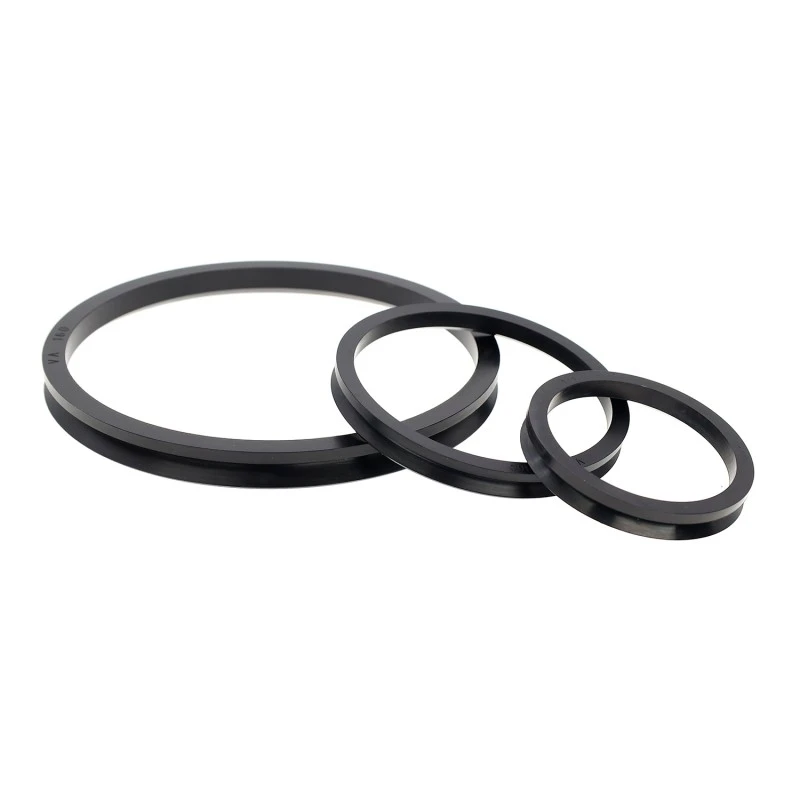

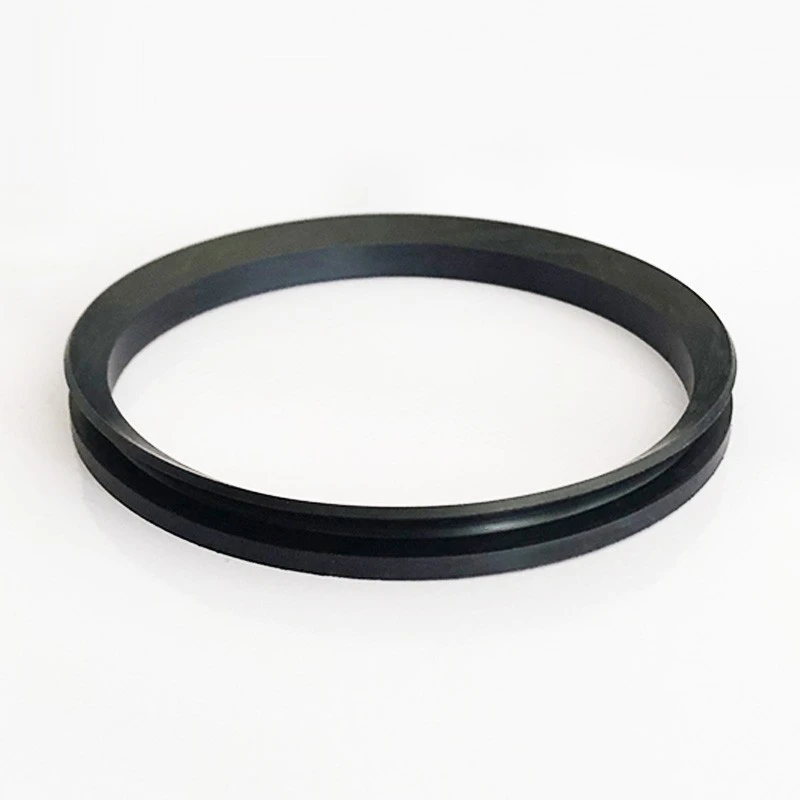

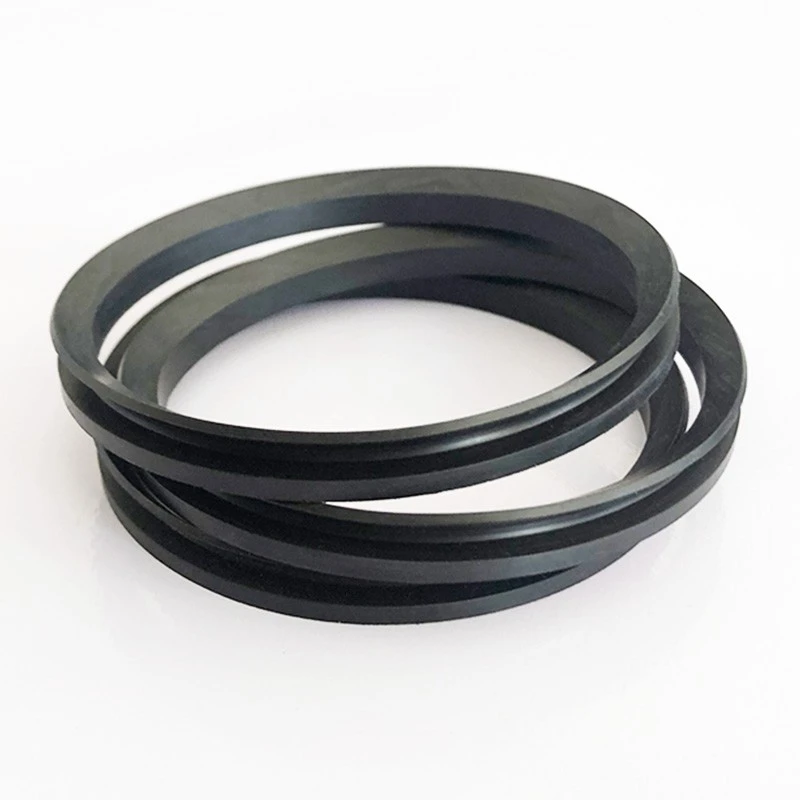

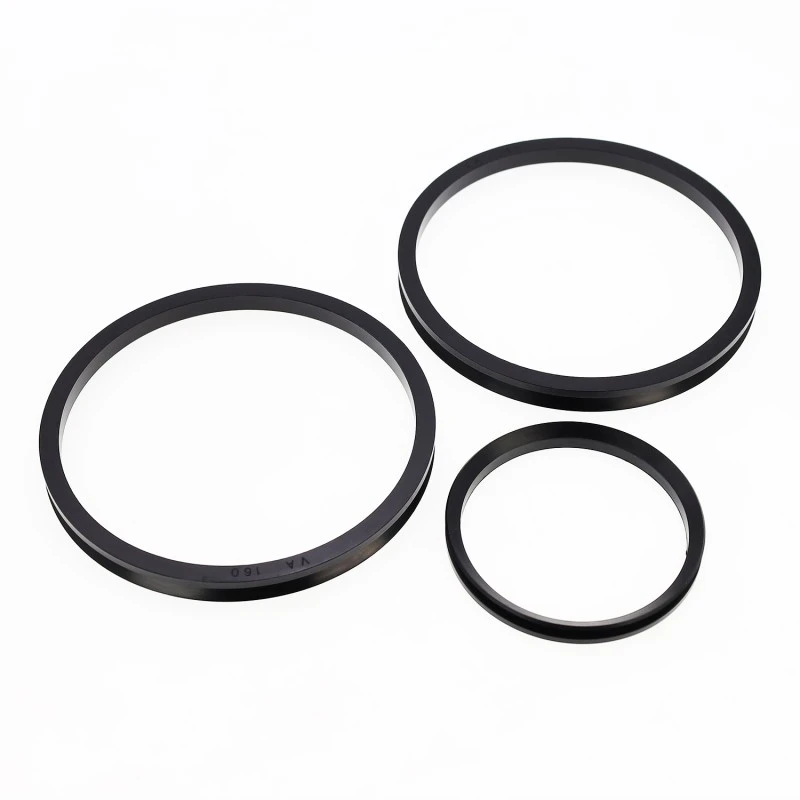

1. سهل التركيب، يمكن تمديده بشكل طبيعي وتثبيته بإحكام على العمود من خلال مرونة المطاط.
2. ضغط اتصال منخفض عند الشفة ومقاومة جيدة للتآكل.
3. يسمح بدرجة معينة من انحراف العمود.
4. يمنع بشكل فعال دخول الغبار والبودرة والماء ومخاليطها.

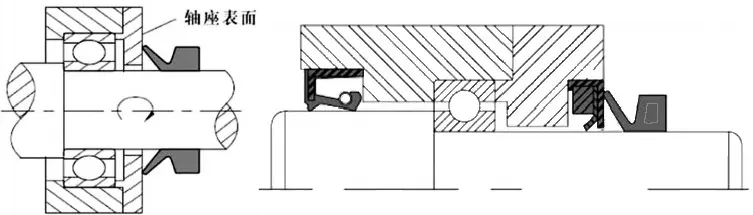

أ-الركيزة ب-الشفاه المانعة للتسرب ج-الخصر
|
قسم |
اسم |
سرعة |
درجة حرارة |
ضغط |
واسطة |
النطاق المتاح |
|
|
فرجينيا |
15 م / ث |
35~+100(NBR) -20~+180(FKM) |
0.03 |
الزيت الهيدروليكي، المستحلبات، الماء، الشحوم، إلخ. |
3 ~ 6000 مم |
|
|
مقابل |
12 ~ 200 ملم |

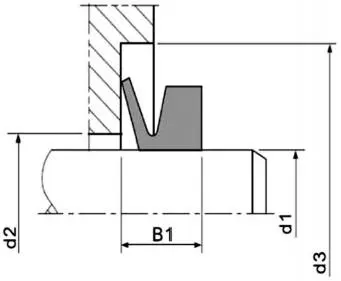

رسم تخطيطي لختم الماء على شكل حرف V
يوصى بخشونة السطح لأسطح الاحتكاك
|
رع (ميكرومتر) |
السرعة الخطية (م/ث) |
واسطة |
|
0.4-0.8 |
>10 |
الزيت والماء |
|
0.8-1.6 |
5-10 |
زيت مرشوش، ماء مرشوش، شحم |
|
1.6-2.0 |
1-5 |
الشحوم والغبار والماء المرشوش |
|
2.0-2.5 |
<1 |
الشحوم والغبار |
ملحوظة: يجب ألا تتجاوز جودة السطح Ra 0.05 ميكرومتر.
مواصفات VA وجدول أبعاد الأخدود
|
رقم المنتج |
دل |
د2 |
د3 |
ب1 |
d |
C |
B |
A |
|
Va3 |
2.7 ~ 3.5 |
د1+1 |
د1+4 |
2.5±0.3 |
2.5 |
1.5 |
3 |
2.1 |
|
Va4 |
3.5 ~ 4.5 |
د1+6 |
3±0.4 |
3.2 |
2 |
3.7 |
2.4 |
|
|
Va5 |
4.5 ~ 5.5 |
4 |
||||||
|
Va6 |
5.5~6.5 |
5 |
||||||
|
Va7 |
6.5~8 |
6 |
||||||
|
Va8 |
8 ~ 9.5 |
7 |
||||||
|
Va10 |
9.5 ~ 11.5 |
د1+9 |
4.5±0.6 |
9 |
3 |
5.5 |
3.4 |
|
|
Va12 |
11.5 ~ 12.5 |
10.5 |
||||||
|
Va14 |
13.5 ~ 15.5 |
12.5 |
||||||
|
Va16 |
15.5~17 |
14 |
||||||
|
Va18 |
17.5~19 |
16 |
||||||
|
فا20 |
19 ~ 21 |
د1+2 |
د1+12 |
6±0.8 |
18 |
4 |
7.5 |
4.7 |
|
Va22 |
21 ~ 24 |
20 |
||||||
|
Va25 |
24~27 |
22 |
||||||
|
Va28 |
27 ~ 29 |
25 |
||||||
|
فا30 |
29 ~ 31 |
27 |
||||||
|
Va32 |
31 ~ 33 |
29 |
||||||
|
فا35 |
33 ~ 36 |
31 |
||||||
|
Va38 |
36 ~ 38 |
34 |
||||||
|
فا40 |
38 ~ 43 |
د1+15 |
7 ± 1 |
36 |
5 |
9 |
5.5 |
|
|
فا45 |
43 ~ 48 |
40 |
||||||
|
فا50 |
48~53 |
45 |
||||||
|
فا55 |
53~58 |
49 |
||||||
|
فا60 |
58~63 |
54 |
||||||
|
فا65 |
63~68 |
58 |
||||||
|
فا70 |
68~73 |
د1+3 |
دي إل+18 |
9 ± 1.2 |
63 |
6 |
11 |
6.8 |
|
فا75 |
73~78 |
67 |
||||||
|
فا80 |
78~83 |
72 |
||||||
|
فا85 |
83 ~ 88 |
76 |
||||||
|
فا90 |
88~93 |
81 |
||||||
|
فا95 |
93~98 |
85 |
||||||
|
Va100 |
98~105 |
90 |
|
رقم المنتج |
دل |
د2 |
د3 |
بي |
d |
C |
B |
A |
|
فال10 |
105 ~ 115 |
د1+4 |
د1+21 |
10.5±1.5 |
99 |
7 |
12.8 |
7.9 |
|
Va120 |
115 ~ 125 |
108 |
||||||
|
فا130 |
125 ~ 135 |
117 |
||||||
|
فا140 |
135 ~ 145 |
126 |
||||||
|
Va150 |
145 ~ 155 |
135 |
||||||
|
فا160 |
155 ~ 165 |
د1+24 |
12±1.8 |
144 |
8 |
14.5 |
9 |
|
|
فا170 |
165 ~ 175 |
153 |
||||||
|
فا180 |
175 ~ 185 |
162 |
||||||
|
Va190 |
185 ~ 195 |
171 |
||||||
|
Va200 |
190 ~ 210 |
د1+10 |
د1+45 |
20 ± 4 |
180 |
15 |
25 |
14.3 |
|
فا220 |
210 ~ 235 |
198 |
||||||
|
فا250 |
235 ~ 265 |
225 |
||||||
|
فا275 |
265 ~ 290 |
247 |
||||||
|
فا300 |
290 ~ 310 |
270 |
||||||
|
فا325 |
310 ~ 335 |
292 |
||||||
|
فا350 |
335 ~ 365 |
315 |
||||||
|
فا375 |
365 ~ 390 |
337 |
||||||
|
فا400 |
390 ~ 430 |
360 |
||||||
|
فا450 |
430 ~ 480 |
405 |
||||||
|
فا500 |
480 ~ 530 |
450 |
||||||
|
فا550 |
530 ~ 580 |
495 |
||||||
|
فا600 |
580 ~ 630 |
540 |
||||||
|
فا650 |
630 ~ 665 |
600 |
||||||
|
فا700 |
665~705 |
630 |
||||||
|
فا725 |
705~745 |
670 |
||||||
|
فا750 |
745 ~ 785 |
705 |
||||||
|
فا800 |
785 ~ 830 |
745 |
||||||
|
فا850 |
830 ~ 875 |
785 |
||||||
|
فا900 |
875 ~ 920 |
825 |
||||||
|
فا950 |
920 ~ 965 |
865 |
||||||
|
Va1000 |
965 ~ 1015 |
910 |
ملاحظة: تتوفر منتجات يصل طولها إلى 6000 مم.
مواصفات VS وجدول أبعاد الأخدود
|
رقم المنتج |
دل |
د2 |
د3 |
ب1 |
d |
C |
B |
A |
|
مقابل12 |
11.5 ~ 13.5 |
دي إل+1 |
دي إل+9 |
6.7 ± 0.6 |
10.5 |
3 |
7.7 |
5.6 |
|
مقابل14 |
13.5 ~ 15.5 |
12.5 |
||||||
|
مقابل16 |
15.5~17.5 |
14 |
||||||
|
مقابل18 |
17.5~19 |
16 |
||||||
|
مقابل20 |
19 ~ 21 |
دي إل+2 |
دي إل+12 |
9±0.8 |
18 |
4 |
10.5 |
7.9 |
|
Vs22 |
21 ~ 24 |
20 |
||||||
|
مقابل25 |
24~27 |
22 |
||||||
|
مقابل28 |
27 ~ 29 |
25 |
||||||
|
مقابل30 |
29 ~ 31 |
27 |
||||||
|
Vs32 |
31 ~ 33 |
29 |
||||||
|
مقابل35 |
33 ~ 36 |
31 |
||||||
|
Vs38 |
36 ~ 38 |
34 |
||||||
|
مقابل 40 |
38-43 |
د1+2 |
ديسيلتر+15 |
11 ± 1 |
36 |
5 |
13 |
9.5 |
|
مقابل 45 |
43 ~ 48 |
40 |
||||||
|
مقابل50 |
48~53 |
45 |
||||||
|
مقابل55 |
53~58 |
49 |
||||||
|
مقابل60 |
58~63 |
54 |
||||||
|
مقابل65 |
63~68 |
58 |
||||||
|
Vs70 |
68~73 |
دي إل+3 |
دي إل+18 |
13.5±1.2 |
63 |
6 |
15.5 |
11.3 |
|
Vs75 |
73~78 |
67 |
||||||
|
مقابل80 |
78~83 |
72 |
||||||
|
Vs85 |
83 ~ 88 |
76 |
||||||
|
Vs90 |
88~93 |
81 |
||||||
|
Vs95 |
93~98 |
85 |
||||||
|
مقابل100 |
98~105 |
90 |
||||||
|
مقابل110 |
105 ~ 115 |
د1+4 |
د1+21 |
15.5±1.5 |
99 |
7 |
18 |
13.1 |
|
مقابل120 |
115 ~ 125 |
108 |
||||||
|
مقابل130 |
125 ~ 135 |
117 |
||||||
|
مقابل140 |
135 ~ 145 |
126 |
||||||
|
مقابل150 |
145 ~ 155 |
135 |
||||||
|
مقابل160 |
155 ~ 165 |
د1+24 |
18 ± 1.8 |
144 |
8 |
20.5 |
15 |
|
|
مقابل170 |
165 ~ 175 |
153 |
||||||
|
مقابل180 |
175 ~ 185 |
162 |
||||||
|
مقابل190 |
185 ~ 195 |
171 |
||||||
|
مقابل199 |
195 ~ 210 |
180 |
ملاحظة: إذا لم تكن المواصفات المطلوبة مدرجة في هذا الجدول، يرجى الاتصال بشركتنا.
