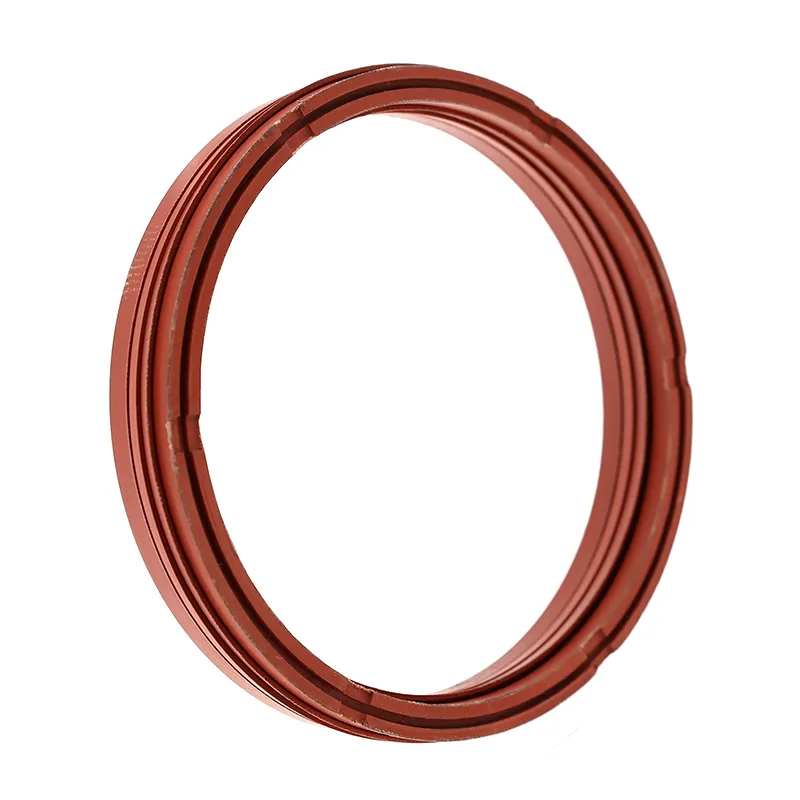

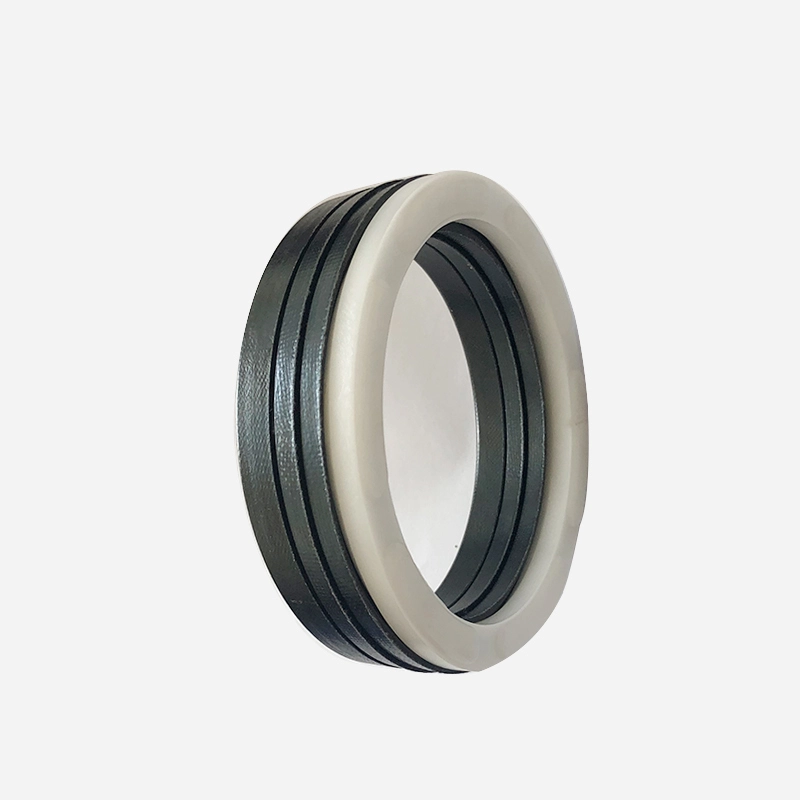

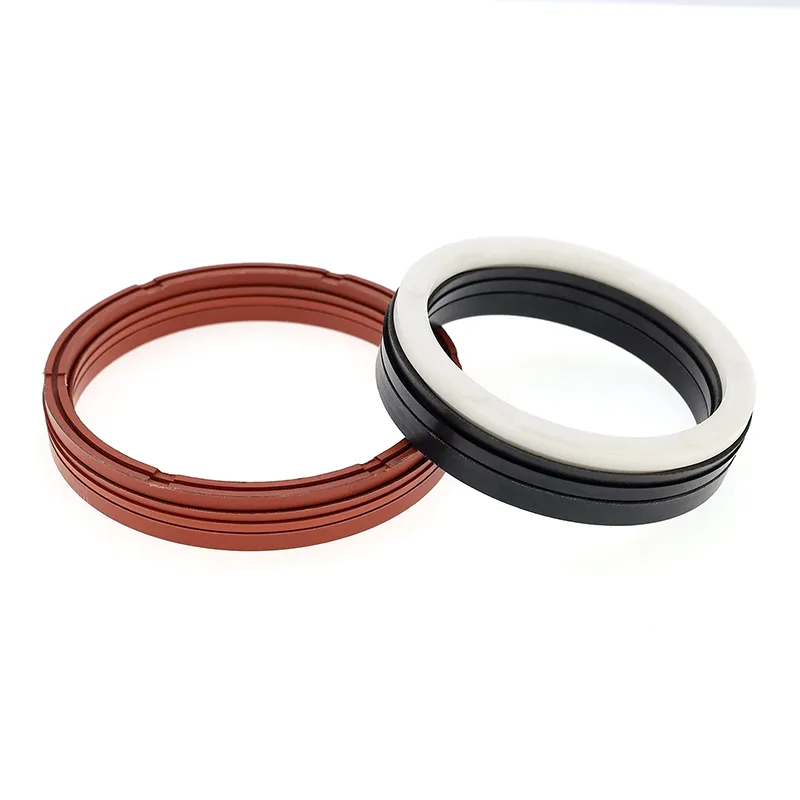

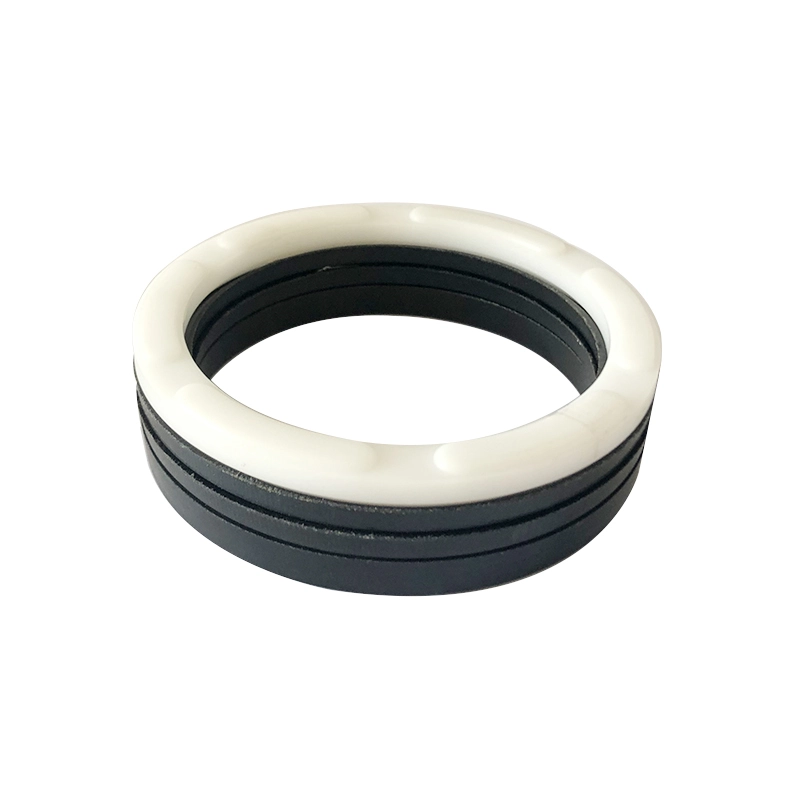

يتكون ختم V-Set للخدمة الشاقة من مجموعة من حلقات الختم على شكل حرف V، وحلقة ضغط، وحلقة دعم. إنها مناسبة لختم الضغط أحادي الاتجاه في التطبيقات الهيدروليكية الترددية. يجب استخدام مادة شحم متوافقة مع مادة الختم أثناء التثبيت. لا يمكن تثبيته في العلب المتكاملة (المغلقة). إنه مصمم لختم المكبس في تطبيقات الأحمال المتوسطة والثقيلة.
1. تتوفر مجموعة واسعة من المواد، مما يسمح بالتعديل الأمثل ليناسب التطبيقات المختلفة.
2. مناسب للاستخدام في ظروف التشغيل القاسية، والتكيف مع جميع الوسائط تقريبًا والظروف الصعبة.
3. عمر خدمة طويل، مناسب للتزييت الخالي من الزيت (مع اختيار المواد المناسبة).
4. أداء الختم قابل للتعديل: يمكن تعديل البعد المحوري عن طريق إضافة أو إزالة حلقات V.
5. فعال حتى مع سوء جودة سطح الختم.
|
الضغط ميغاباسكال |
درجة الحرارة |
السرعة م/ث |
واسطة |
|||
|
≥60 |
-30~+100 (مطاط النتريل أو مطاط قماش النتريل) |
-20~+200 (مطاط الفلور أو قماش مطاط الفلور) |
-100~+260 (PTFE) |
.50.5 (مطاط أو مطاط مقوى بالقماش) |
≥15 (PTFE) |
جميع الوسائط تقريبًا (اختر المجموعة الصحيحة من المواد) |
1. مواد حلقة الضغط: PTFE، نسيج النتريل، نسيج الفلوروروبر، النايلون، البولي أوكسي ميثيلين
2. مواد الحلقة على شكل V: PTFE، مطاط النتريل، نسيج النتريل، مطاط الفلور، نسيج المطاط الفلوري
3. مواد حلقة الدعم: نسيج النتريل، نسيج الفلوروروبر، النايلون، بولي أوكسي ميثيلين، PTFE
|
نموذج |
مواد |
نطاق قابل للتطبيق |
ختم |
|
RCEK-A |
الحلقة V: قماش NBR، حلقة الضغط، حلقة الدعم: قماش NBR/PA/POM/PTFE |
درجة الحرارة العادية، والضغط المرتفع |
جيد |
|
RCEK-B |
الحلقة V: قماش FKM، حلقة الضغط، حلقة الدعم: قماش FKM/PTFE |
ارتفاع درجة الحرارة، وارتفاع الضغط |
جيد |
|
RCEK-C |
الحلقة على شكل V: NBR، حلقة الضغط، حلقة الدعم: قماش NBR/PA/POM/PTFE |
درجة الحرارة العادية والضغط المتوسط والمنخفض |
ممتاز |
|
RCEK-D |
الحلقة على شكل V: FKM، حلقة الضغط، حلقة الدعم: قماش FKM/PTFE |
ارتفاع درجة الحرارة والضغط المتوسط والمنخفض |
ممتاز |
|
RCEK-E |
الحلقة V: مجموعة قماش NBR وNBR، حلقة الضغط، حلقة الدعم: قماش NBR/PA/POM/PTFE |
درجة الحرارة العادية والضغط المتوسط والعالي |
ممتاز |
|
RCEK-F |
حلقة على شكل حرف V: مجموعة قماش FKM وFKM، حلقة ضغط، حلقة دعم: قماش FKM/PTFE |
ارتفاع درجة الحرارة والضغط المتوسط والعالي |
ممتاز |
|
RCEK-G |
حلقة على شكل حرف V، حلقة ضغط، حلقة دعم: PTFE1/PTFE2/PTFE3/PTFE4 |
ارتفاع درجة الحرارة والضغط العالي وسائل الإعلام المسببة للتآكل |
عدل |
|
RCEK-H |
حلقة على شكل حرف V: PU، حلقة ضغط، حلقة دعم: PU/PA/POM/PTFE |
درجة الحرارة العادية والضغط المتوسط والعالي |
ممتاز |
|
نموذج الطلب RCEK-A-120×95x25.3 قطر الأسطوانة النموذجية × القطر السفلي للأخدود × عرض الأخدود |
|||
