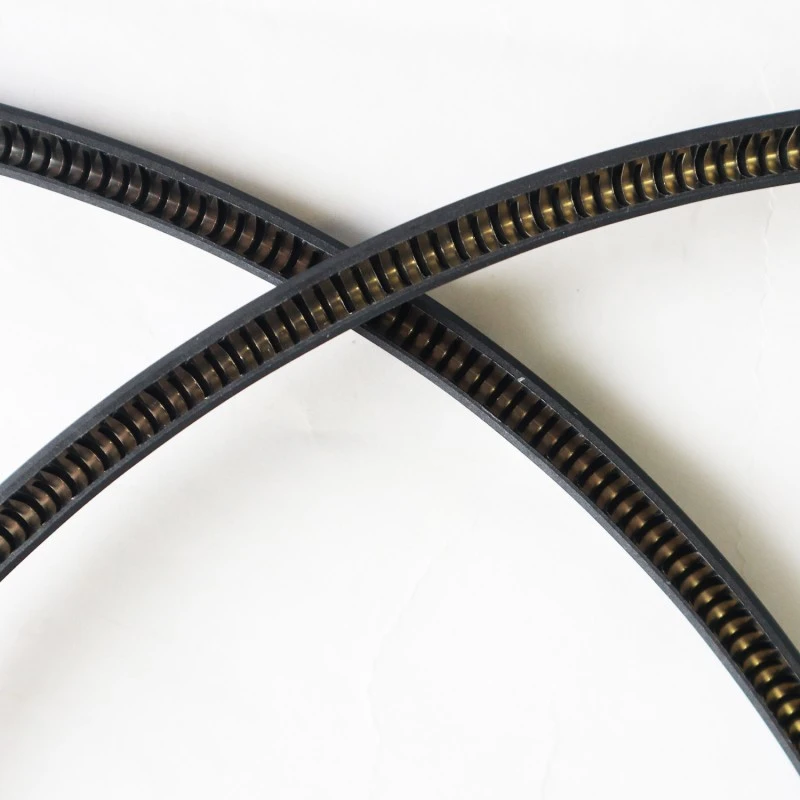

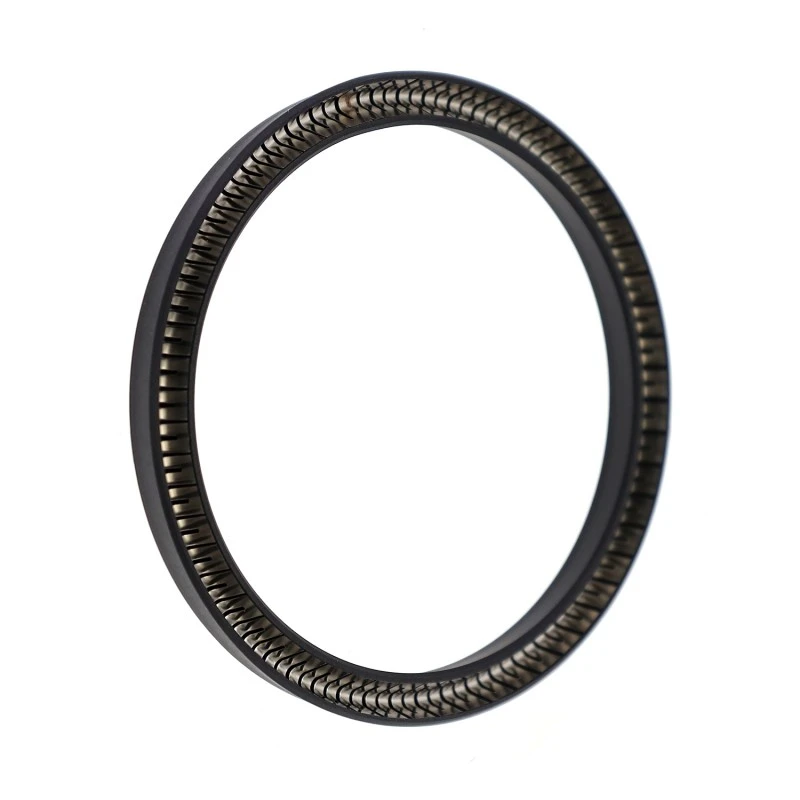

يتكون الختم النابض المنشط RC65 من زنبرك من الفولاذ المقاوم للصدأ والبلاستيك عالي الأداء. يمكن أن يكون الزنبرك المصنوع من الفولاذ المقاوم للصدأ إما زنبركًا على شكل حرف V أو زنبركًا على شكل O.
ظروف التشغيل المطبقة (يجب ألا تحدث القيم القصوى في وقت واحد)
|
الضغط (ميجا باسكال) |
السرعة (م/ث) |
درجة الحرارة (درجة مئوية) |
واسطة |
||
|
RC65<40 |
RC65-ب<80 |
<10 |
RC65-200~250 |
RC65-B-35~250 |
لا يوجد شيء آخر |
اختيار المواد
1. يمكن اختيار مادة الحلقة الدائرية من: مطاط النتريل R01 (NBR)، R02 Fluororubber (FKM)، إلخ.
2. تشمل مواد حلقة الختم: PTFE1، PTFE2، PTFE3، PTFE4، UPE، PK1، PK2، إلخ.
3. يمكن اختيار النوابض المصنوعة من الفولاذ المقاوم للصدأ من بين النوابض على شكل O والينابيع على شكل V.
مثال الطلب
RC65-40-PTFE4+V: قطر التجويف 40، مادة حلقة الختم هي PTFE4، الزنبرك الفولاذي المقاوم للصدأ هو زنبرك على شكل حرف V.
RC65-B-40-PTFE4+R02: قطر التجويف 40، مادة حلقة الختم هي PTFE4، الحلقة O مصنوعة من المطاط الفلوري.

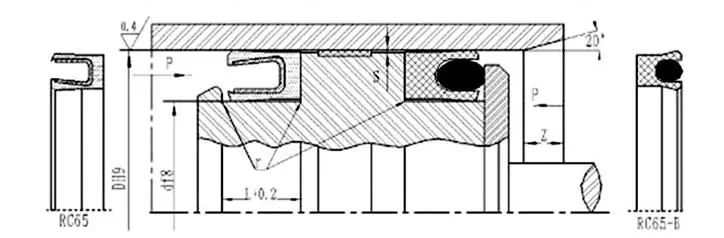

جدول المواصفات والمعلمات (أي حجم ضمن النطاق المحدد متاح)
|
درهم9 |
df8 |
ل+0.2 |
سماكس (<20MPA) |
سماكس (<40MPA) |
زمين |
rmax |
|
6~13.9 |
د-2.9 |
2.4 |
0.08 |
0.05 |
0.8 لتر |
0.4 |
|
14 ~ 24.9 |
د-4.5 |
3.6 |
0.10 |
0.07 |
0.4 |
|
|
25 ~ 45.9 |
د-6.2 |
4.8 |
0.15 |
0.08 |
0.6 |
|
|
46~124.9 |
د-9.4 |
7.1 |
0.20 |
0.10 |
0.8 |
|
|
125~999.9 |
د-12.2 |
9.5 |
0.25 |
0.12 |
0.8 |
جدول المواصفات والأبعاد (إذا لم تكن مواصفاتك المطلوبة مدرجة في هذا الجدول، فيرجى الاتصال بشركتنا؛ يمكننا توريد منتجات تصل إلى 1600 مم).
|
D |
d |
L |
|
D |
d |
L |
|
D |
d |
L |
|
D |
d |
L |
|
D |
d |
L |
|
15 |
10.5 |
3.6 |
42 |
35.8 |
4.8 |
75 |
65.6 |
7.1 |
160 |
147.8 |
9.5 |
320 |
307.8 |
9.5 |
||||
|
16 |
11.5 |
3.6 |
45 |
38.8 |
4.8 |
80 |
70.6 |
7.1 |
180 |
167.8 |
9.5 |
350 |
337.8 |
9.5 |
||||
|
18 |
13.5 |
3.6 |
48 |
38.6 |
7.1 |
85 |
75.6 |
7.1 |
190 |
177.8 |
9.5 |
400 |
387.8 |
9.5 |
||||
|
20 |
15.5 |
3.6 |
50 |
40.6 |
7.1 |
90 |
80.6 |
7.1 |
200 |
187.8 |
9.5 |
420 |
407.8 |
9.5 |
||||
|
22 |
17.5 |
3.6 |
52 |
42.6 |
7.1 |
95 |
85.6 |
7.1 |
210 |
197.8 |
9.5 |
450 |
437.8 |
9.5 |
||||
|
25 |
18.8 |
4.8 |
55 |
45.6 |
7.1 |
100 |
90.6 |
7.1 |
220 |
207.8 |
9.5 |
480 |
467.8 |
9.5 |
||||
|
28 |
21.8 |
4.8 |
56 |
46.6 |
7.1 |
110 |
100.6 |
7.1 |
230 |
217.8 |
9.5 |
500 |
487.8 |
9.5 |
||||
|
30 |
23.8 |
4.8 |
60 |
50.6 |
7.1 |
120 |
110.6 |
7.1 |
240 |
227.8 |
9.5 |
600 |
587.8 |
9.5 |
||||
|
32 |
25.8 |
4.8 |
63 |
53.6 |
7.1 |
125 |
112.8 |
9.5 |
250 |
237.8 |
9.5 |
700 |
687.8 |
9.5 |
||||
|
35 |
28.8 |
4.8 |
65 |
55.6 |
7.1 |
130 |
117.8 |
9.5 |
280 |
267.8 |
9.5 |
800 |
787.8 |
9.5 |
||||
|
40 |
33.8 |
4.8 |
70 |
60.6 |
7.1 |
150 |
137.8 |
9.5 |
300 |
287.8 |
9.5 |
900 |
887.8 |
9.5 |
في أي المجالات يمكن استخدام منتجات الختم الخاصة بشركة Ruichen؟
نحن شركة رائدة في الصين في مجال الختم عالي الضغط والضغط العالي للغاية، وقد نجحنا في حل العديد من تحديات الصناعة.
• قدرة الضغط العالي للغاية: تتمتع منتجات الختم الخاصة بنا بتصنيف ضغط يصل إلى 600 ميجا باسكال، ولدينا حالات تطبيق ناجحة من العملاء الذين يعملون في ظل ظروف قاسية تصل إلى 720 ميجا باسكال، مما يضع معيارًا لتكنولوجيا الختم في الصين.
• ظروف العمل المركبة ذات الضغط العالي ودرجة الحرارة العالية: لقد نجحنا في التغلب على عنق الزجاجة الفني للتشغيل المتزامن تحت ضغط 300 ميجاباسكال ودرجة حرارة عالية 200 درجة مئوية، وقد وصل أداء منتجاتنا إلى مستويات متقدمة دوليًا.
