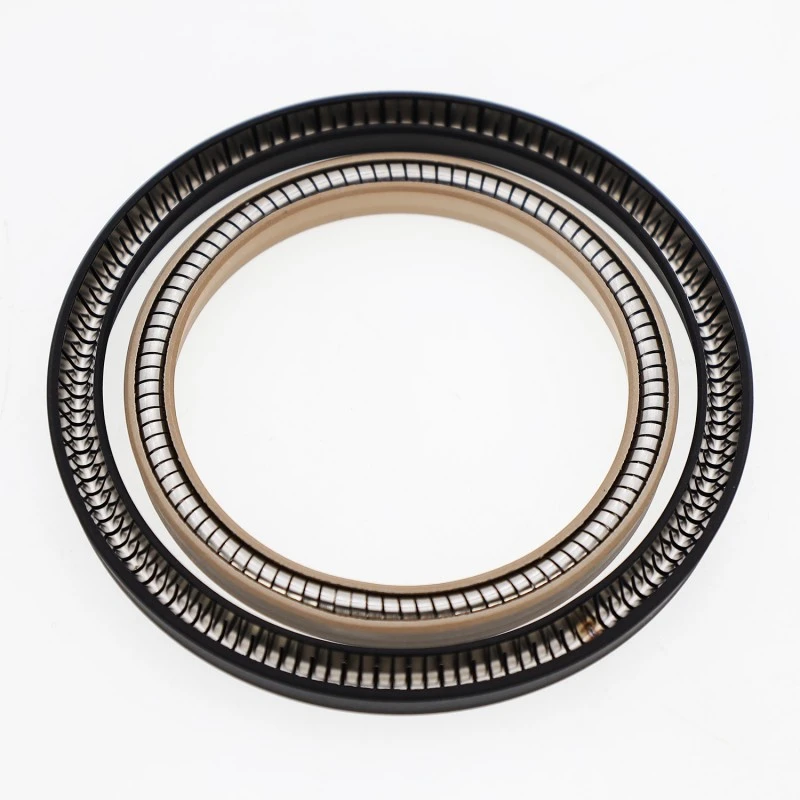

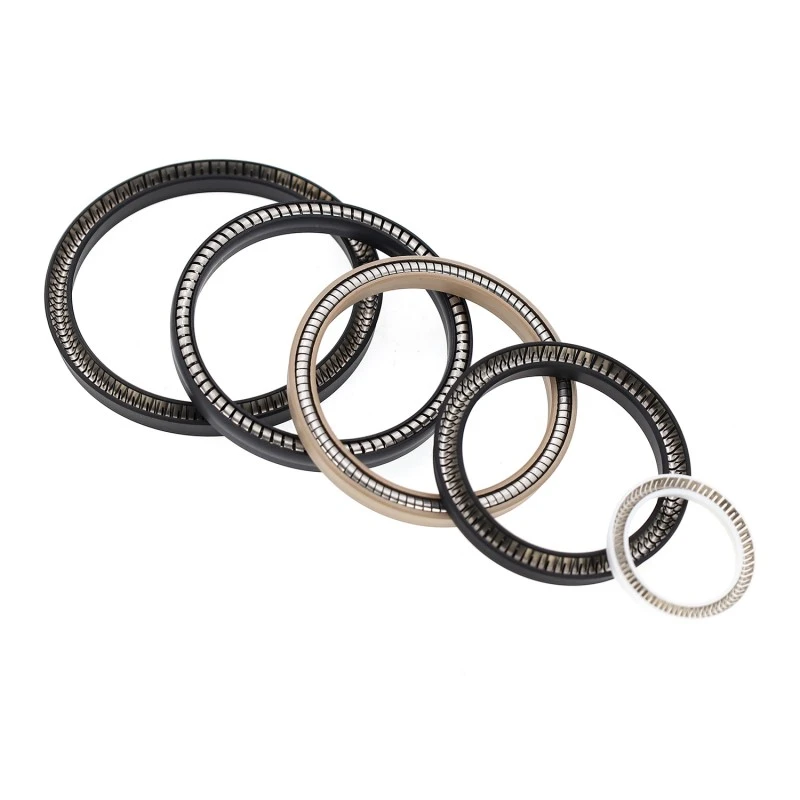

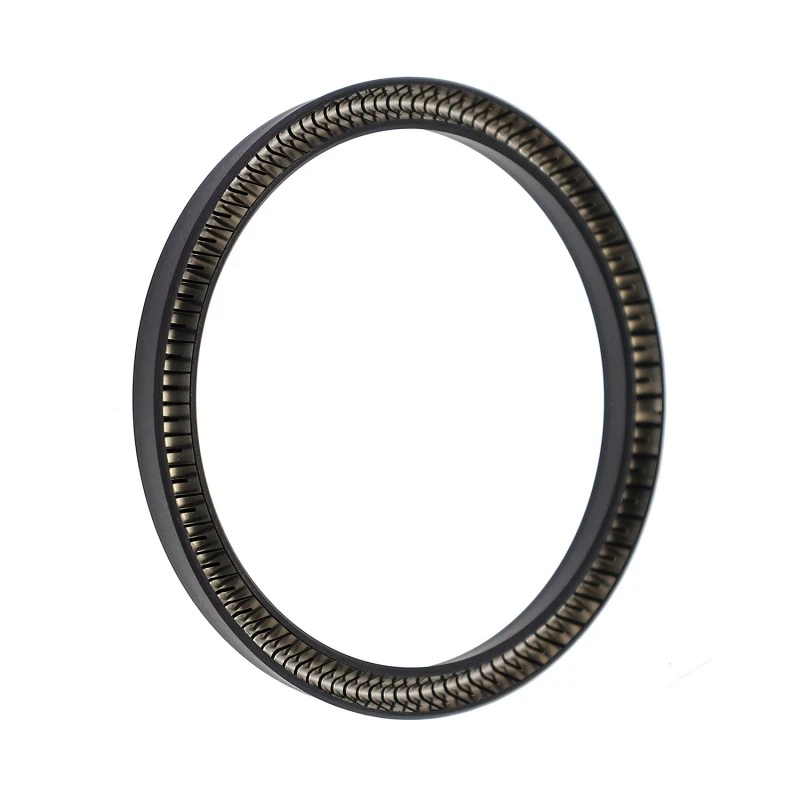

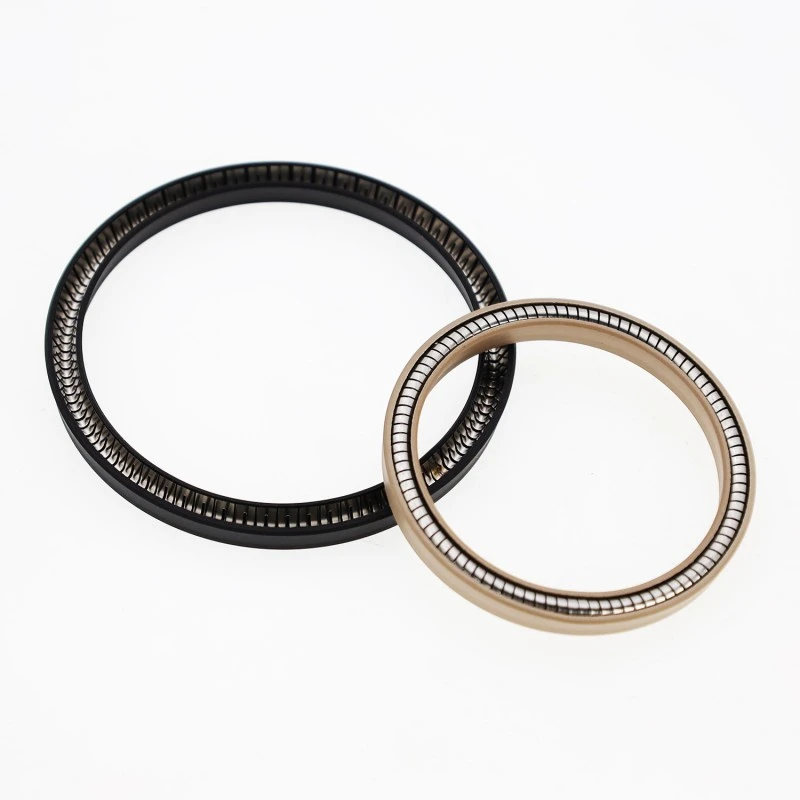

يتكون الختم النابض المنشط RC16 من زنبرك من الفولاذ المقاوم للصدأ والبلاستيك عالي الأداء. يمكن أن يكون الزنبرك المصنوع من الفولاذ المقاوم للصدأ إما على شكل حرف V أو على شكل حرف O. عند استخدام RC16-B، يجب تحديد مادة المطاط الصناعي المناسبة.
|
الضغط ميغاباسكال |
السرعة م/ث |
درجة الحرارة درجة مئوية |
واسطة |
||
|
RC16<40 |
RC16-B<80 |
<10 |
RC16-200~+250 |
RC16-B-35~+250 |
جميع وسائل الإعلام تقريبا |
اختيار المواد
1. يمكن اختيار مادة الحلقة O من: مطاط النتريل R01 (NBR)، مطاط الفلور R02 (FKM)، إلخ.
2. مواد حلقة الختم تشمل: PTFE1، PTFE2، PTFE3، PTFE4، UPE، PK1، PK2، إلخ.
3. يمكن أن تكون النوابض المصنوعة من الفولاذ المقاوم للصدأ على شكل O أو على شكل V.
مثال الطلب
RC16-40-PTFE4+V: قطر العمود 40، مادة حلقة الختم هي PTFE4، الزنبرك الفولاذي المقاوم للصدأ هو زنبرك على شكل حرف V.
RC16-B-40-PTFE4+R02: قطر العمود 40، مادة حلقة الختم هي PTFE4، الحلقة الدائرية المطابقة مصنوعة من المطاط الفلوري.

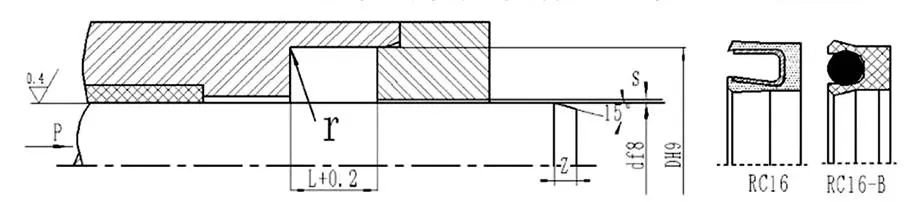

جدول المواصفات والمعلمات (أي حجم ضمن النطاق المحدد متاح)
|
df8 |
درهم9 |
ل+0.2 |
ماكس (<20MPA) |
ماكس (<40MPA) |
زمين |
rmax |
|
4~9.9 |
د+2.9 |
2.4 |
0.08 |
0.05 |
0.8 لتر |
0.4 |
|
10~19.9 |
د+4.5 |
3.6 |
0.10 |
0.07 |
0.4 |
|
|
20~39.9 |
د+6.2 |
4.8 |
0.15 |
0.08 |
0.6 |
|
|
40~119.9 |
د+9.4 |
7.1 |
0.20 |
0.10 |
0.8 |
|
|
120 ~ 1000 |
د+12.2 |
9.5 |
0.25 |
0.12 |
0.8 |
تركيب ختم PTFE: تستخدم الأخاديد المفتوحة بشكل عام؛ للتثبيت في الأخاديد المغلقة، يرجى الرجوع إلى الصفحة 160 من تعليمات تركيب ختم PTFE.
جدول المواصفات والأبعاد (إذا لم تكن مواصفاتك المطلوبة مدرجة في هذا الجدول، فيرجى الاتصال بشركتنا؛ يمكننا توريد منتجات تصل إلى 1600 مم.)
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
10 |
14.5 |
3.6 |
32 |
38.2 |
4.8 |
60 |
69.4 |
7.1 |
120 |
132.2 |
9.5 |
230 |
242.2 |
9.5 |
||||
|
12 |
16.5 |
3.6 |
35 |
41.2 |
4.8 |
63 |
72.4 |
7.1 |
130 |
142.2 |
9.5 |
240 |
252.2 |
9.5 |
||||
|
14 |
18.5 |
3.6 |
36 |
42.2 |
4.8 |
65 |
74.4 |
7.1 |
140 |
152.2 |
9.5 |
250 |
262.2 |
9.5 |
||||
|
15 |
19.5 |
3.6 |
40 |
49.4 |
7.1 |
70 |
79.4 |
7.1 |
150 |
162.2 |
9.5 |
280 |
292.2 |
9.5 |
||||
|
16 |
20.5 |
3.6 |
42 |
51.4 |
7.1 |
75 |
84.4 |
7.1 |
160 |
172.2 |
9.5 |
300 |
312.2 |
9.5 |
||||
|
18 |
22.5 |
3.6 |
45 |
54.4 |
7.1 |
80 |
89.4 |
7.1 |
170 |
182.2 |
9.5 |
320 |
332.2 |
9.5 |
||||
|
20 |
26.2 |
4.8 |
48 |
57.4 |
7.1 |
85 |
94.4 |
7.1 |
180 |
192.2 |
9.5 |
350 |
362.2 |
9.5 |
||||
|
22 |
28.2 |
4.8 |
50 |
59.4 |
7.1 |
90 |
99.4 |
7.1 |
190 |
202.2 |
9.5 |
360 |
372.2 |
9.5 |
||||
|
25 |
31.2 |
4.8 |
52 |
61.4 |
7.1 |
100 |
109.4 |
7.1 |
200 |
212.2 |
9.5 |
400 |
412.2 |
9.5 |
||||
|
28 |
34.2 |
4.8 |
55 |
64.4 |
7.1 |
110 |
119.4 |
7.1 |
210 |
222.2 |
9.5 |
500 |
512.2 |
9.5 |
||||
|
30 |
36.2 |
4.8 |
56 |
65.4 |
7.1 |
115 |
124.4 |
7.1 |
220 |
232.2 |
9.5 |
600 |
612.2 |
9.5 |
