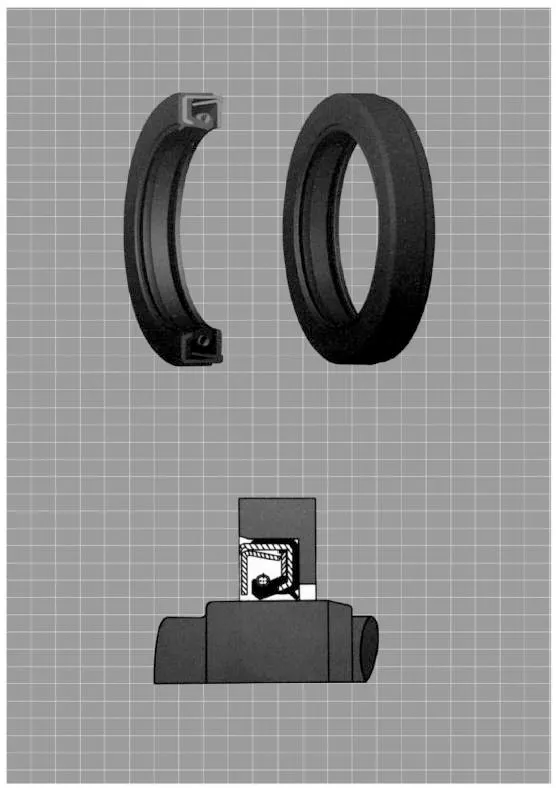

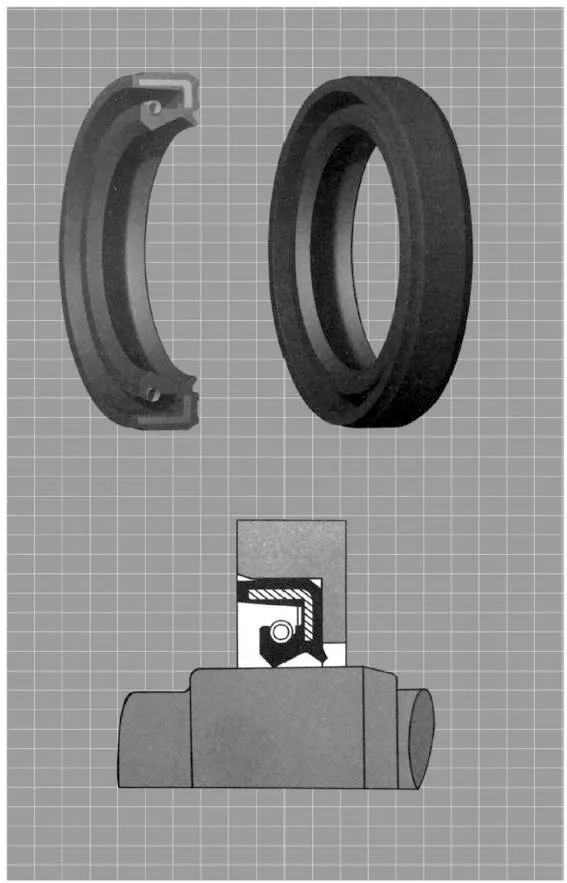

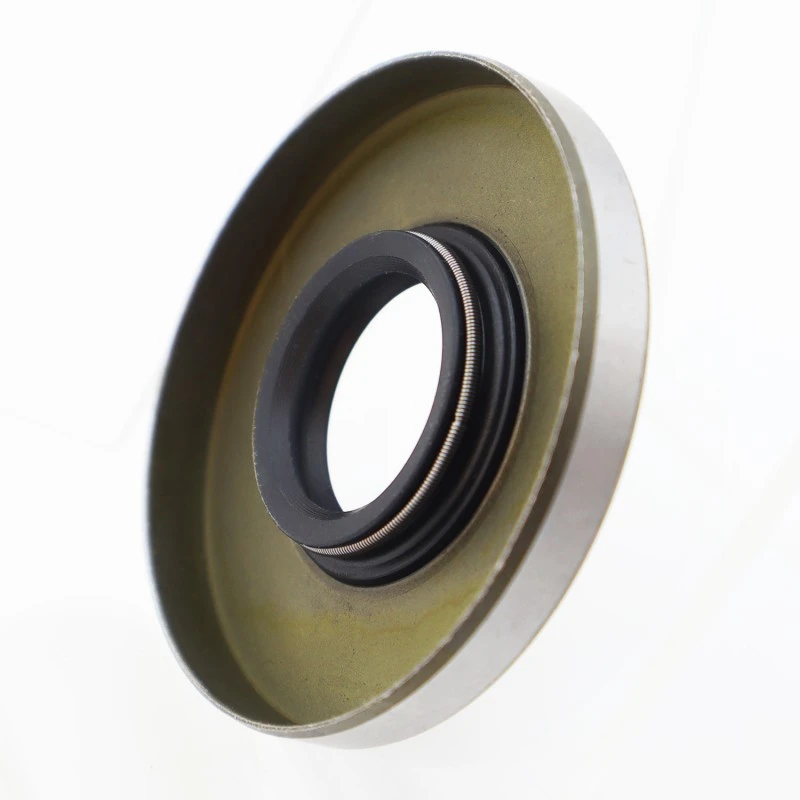

يتكون ختم الزيت الهيكلي من ثلاثة أجزاء: جسم مانع للتسرب، وهيكل عظمي معزز، وزنبرك حلزوني ذاتي الشد. يتم تقسيم جسم الختم أيضًا إلى الجزء السفلي، والخصر، وحافة القطع، وشفة الختم، اعتمادًا على الموقع. عادة، في حالته الحرة، يكون القطر الداخلي لختم الزيت الهيكلي أصغر من قطر العمود، مما يظهر "تناسب التداخل" معينًا.
لذلك، عندما يتم إدخال ختم الزيت في مقعد الختم والعمود، فإن مرونة حافة القطع للختم وقوة الانكماش للزنبرك الحلزوني المشدود ذاتيًا تولد قوة تثبيت شعاعية على العمود، مما يؤدي إلى أداء الختم الأمثل.
مادة
NBR (مطاط النتريل بوتادين)
واسطة
الزيت الهيدروليكي القائم
درجة حرارة التشغيل
-25 درجة مئوية إلى +100 درجة مئوية
سرعة
-
ضغط التشغيل
0.3 ميجا باسكال
صلابة المواد
-
|

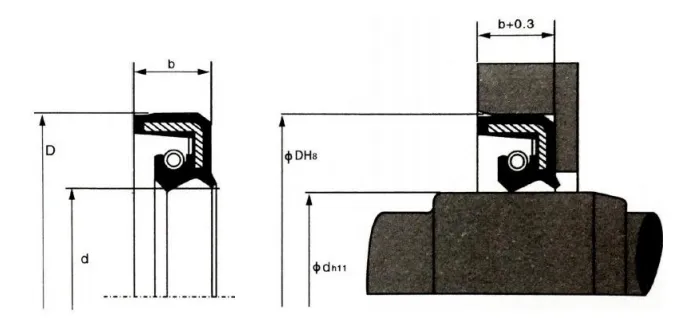

نموذج |
d |
D |
b |
نموذج الطلب |
|
RCTCV |
7 |
20 |
7 |
آر سي تي سي في-7 |
|
RCTCV |
8 |
18 |
7 |
آر سي تي سي في-8 |
|
RCTCV |
8 |
22 |
7 |
RCTCV-8A |
|
RCTCV |
10 |
25 |
7 |
RCTCV-10 |
|
RCTCV |
12 |
25 |
7 |
RCTCV-12 |
|
RCTCV |
13 |
28 |
7 |
RCTCV-13 |
|
RCTCV |
14 |
28 |
7 |
RCTCV-14 |
|
RCTCV |
15 |
30 |
7 |
RCTCV-15 |
|
RCTCV |
16 |
30 |
7 |
RCTCV-16 |
|
RCTCV |
17 |
35 |
8 |
RCTCV-17 |
|
RCTCV |
18 |
35 |
8 |
RCTCV-18 |
|
RCTCV |
19 |
35 |
8 |
RCTCV-19 |
|
RCTCV |
20 |
32 |
8 |
RCTCV-20 |
|
RCTCV |
20 |
40 |
11 |
RCTCV-20A |
|
RCTCV |
22 |
35 |
8 |
RCTCV-22 |
|
RCTCV |
22 |
42 |
11 |
RCTCV-22A |
|
RCTCV |
23 |
42 |
11 |
RCTCV-23 |
|
RCTCV |
24 |
40 |
8 |
RCTCV-24 |
|
RCTCV |
25 |
40 |
8 |
RCTCV-25 |
|
RCTCV |
25 |
45 |
11 |
RCTCV-25A |
|
RCTCV |
26 |
42 |
8 |
RCTCV-26 |
|
RCTCV |
27 |
47 |
11 |
RCTCV-27 |
|
RCTCV |
28 |
48 |
11 |
RCTCV-28 |
|
RCTCV |
30 |
42 |
7 |
آر سي تي سي في-30 |
|
RCTCV |
30 |
50 |
11 |
RCTCV-30A |
|
RCTCV |
32 |
52 |
11 |
RCTCV-32 |
|
RCTCV |
34 |
54 |
11 |
RCTCV-34 |
|
RCTCV |
35 |
55 |
11 |
RCTCV-35 |
|
RCTCV |
38 |
58 |
11 |
آر سي تي سي في-38 |
|
RCTCV |
40 |
62 |
11 |
آر سي تي سي في-40 |
|
RCTCV |
42 |
65 |
12 |
RCTCV-42 |
|
RCTCV |
45 |
68 |
12 |
آر سي تي سي في-45 |
|
RCTCV |
48 |
70 |
12 |
آر سي تي سي في-48 |
|
RCTCV |
50 |
72 |
12 |
آر سي تي سي في-50 |
|
RCTCV |
52 |
75 |
12 |
RCTCV-52 |
|
RCTCV |
55 |
78 |
12 |
RCTCV-55 |
|
RCTCV |
58 |
80 |
12 |
آر سي تي سي في-58 |
|
RCTCV |
60 |
82 |
12 |
آر سي تي سي في-60 |
|
RCTCV |
62 |
85 |
12 |
آر سي تي سي في-62 |
RCTCN ختم زيت عالي الضغط مزدوج الشفة
نظرة عامة: يقلل التصميم الهيكلي المقاوم للضغط بشكل عام من تشوه الشفاه، مما يجعله مناسبًا لإغلاق الأعمدة الدوارة في التطبيقات المضغوطة.
المواد: NBR (مطاط النتريل بوتادين)
الوسائط: زيت هيدروليكي قائم على البترول
درجة حرارة التشغيل (درجة مئوية): -25 إلى +100
سرعة: -
ضغط التشغيل: 1 ميجا باسكال
صلابة المواد: -
لماذا تختار رويشن؟
نظام الاختبار الشامل: لدينا مختبر شامل لاختبار المواد والمنتجات، بما في ذلك:
● اختبار الخصائص الميكانيكية للمواد (آلة اختبار الشد، وما إلى ذلك).
● منضدة اختبار مخصصة لأداء الختم الهيدروليكي، وعمره، والأختام الدوارة.
● قدرات اختبار متخصصة لموانع التسرب عالية الضغط، قادرة على إجراء اختبارات مقاومة البداية والأداء والمتانة عند ضغوط تتجاوز 200 ميجاباسكال.
المؤهلات والأوسمة الرسمية: نحن مؤسسة وطنية للتكنولوجيا الفائقة ومؤسسة "متخصصة ومكررة ومبتكرة" على مستوى المقاطعة، نمتلك أكثر من 40 براءة اختراع وطنية (بما في ذلك براءات اختراع متعددة).
مساهمة الصناعة: نحن عضو في جمعية صناعة الأختام الهيدروليكية والهوائية الصينية ونشارك في صياغة المعايير الوطنية، ونعمل كوحدة تقديم العطاءات في الصناعة.
