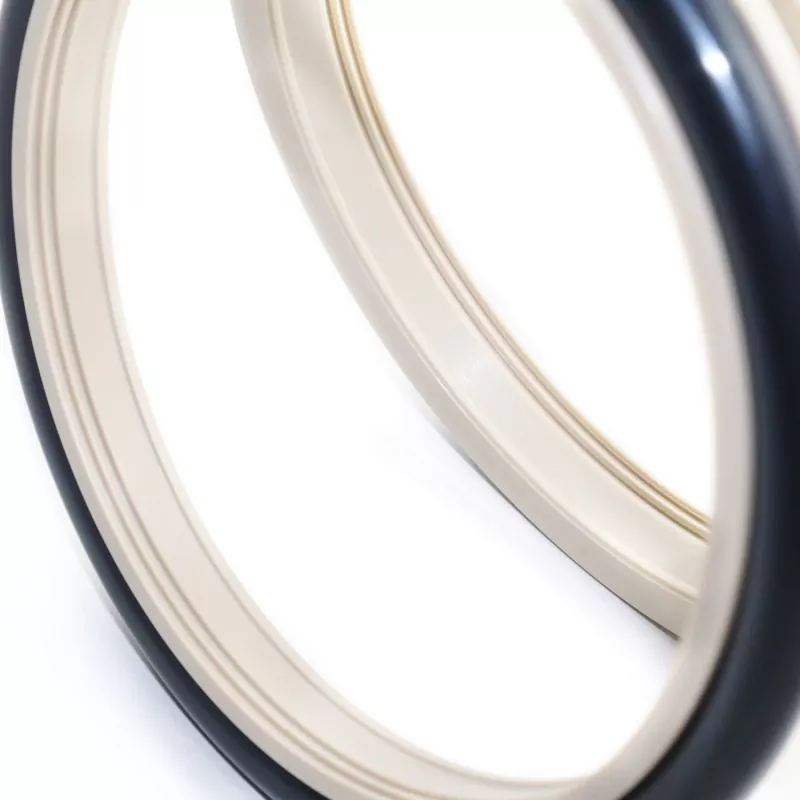

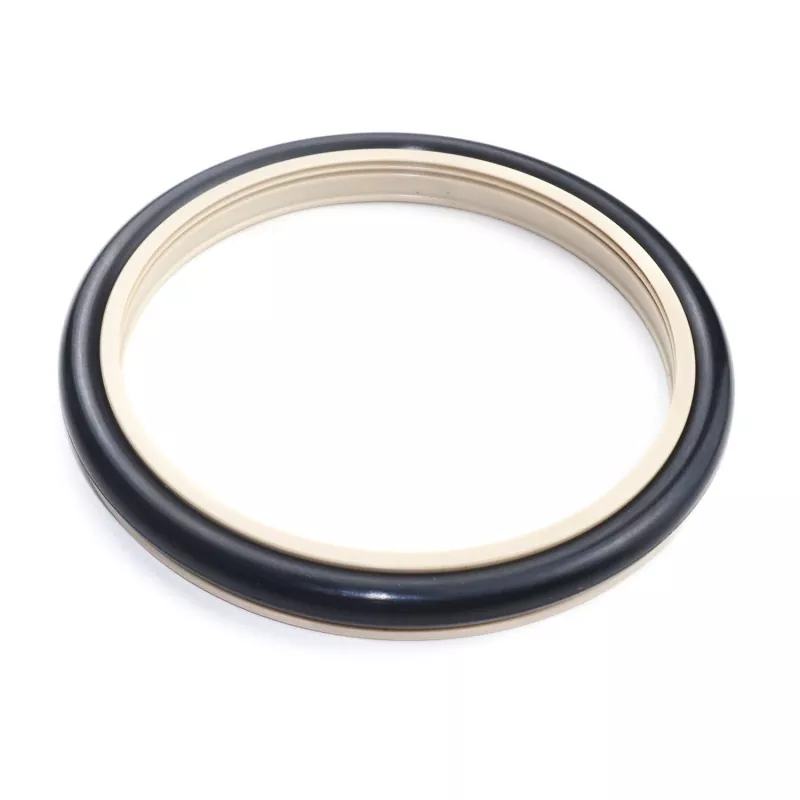

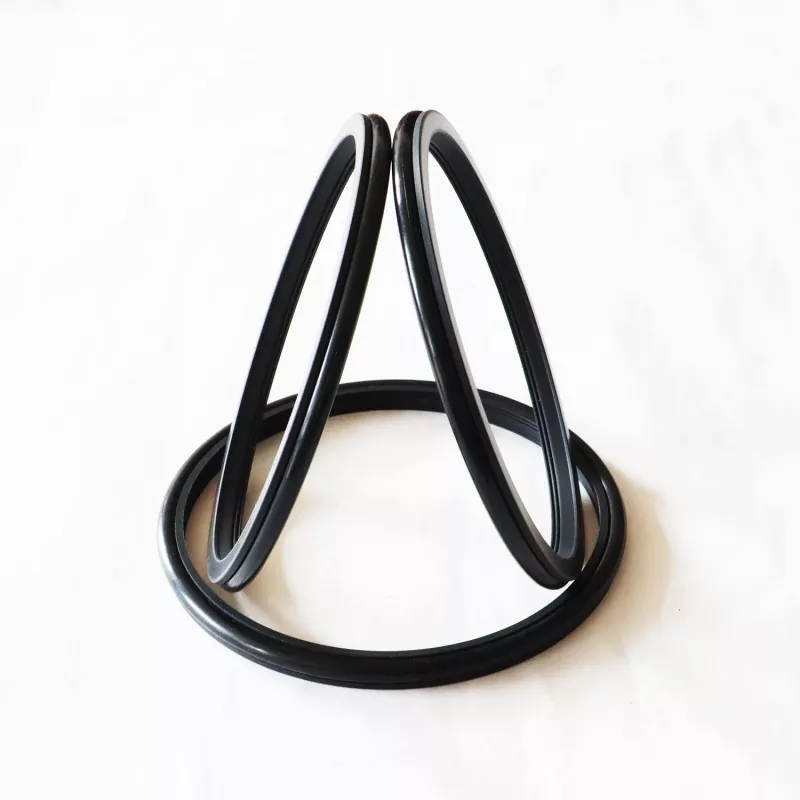

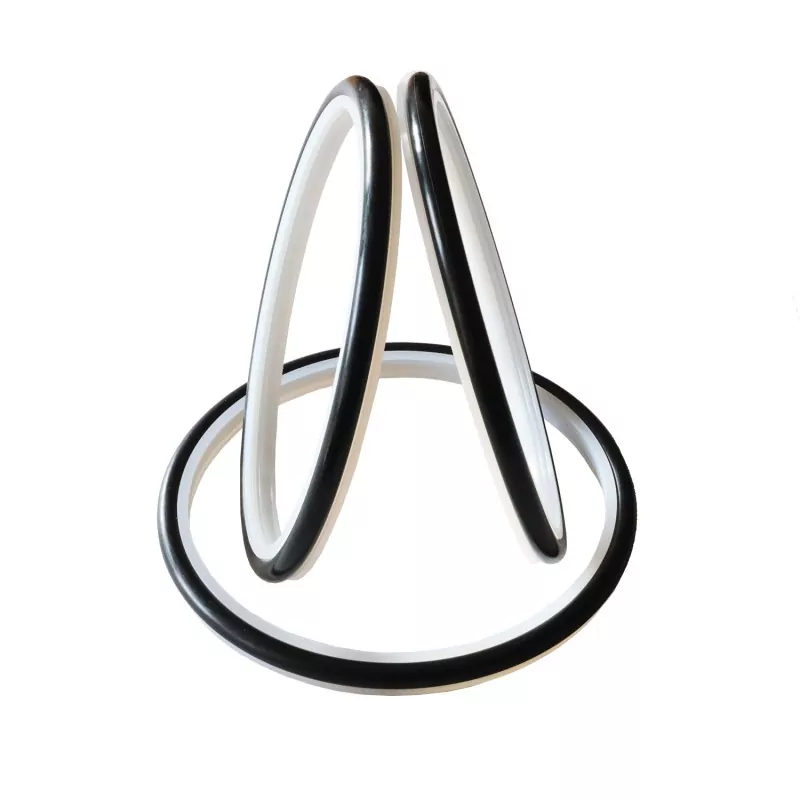

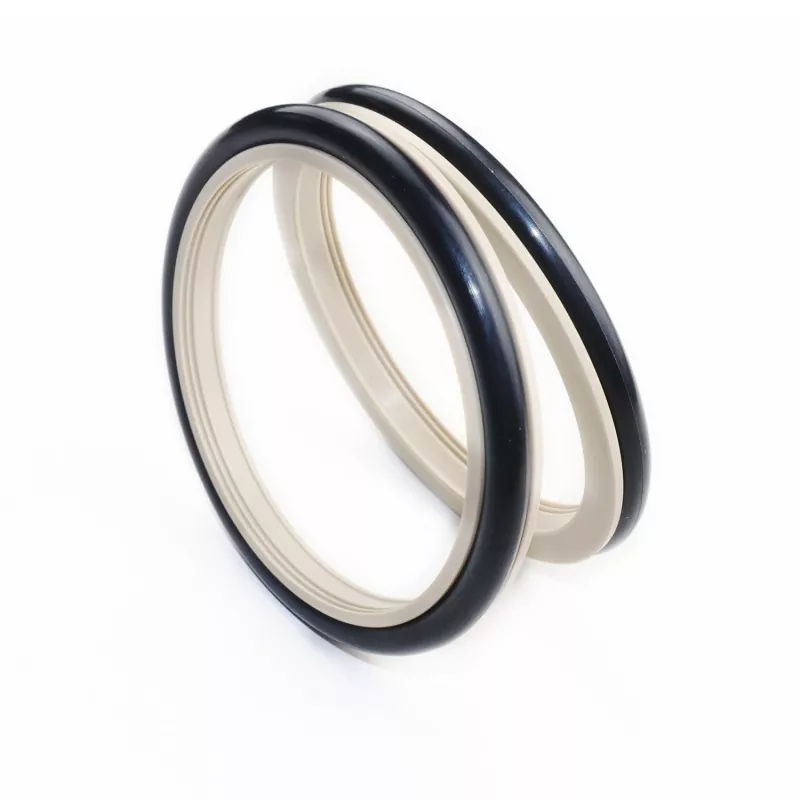

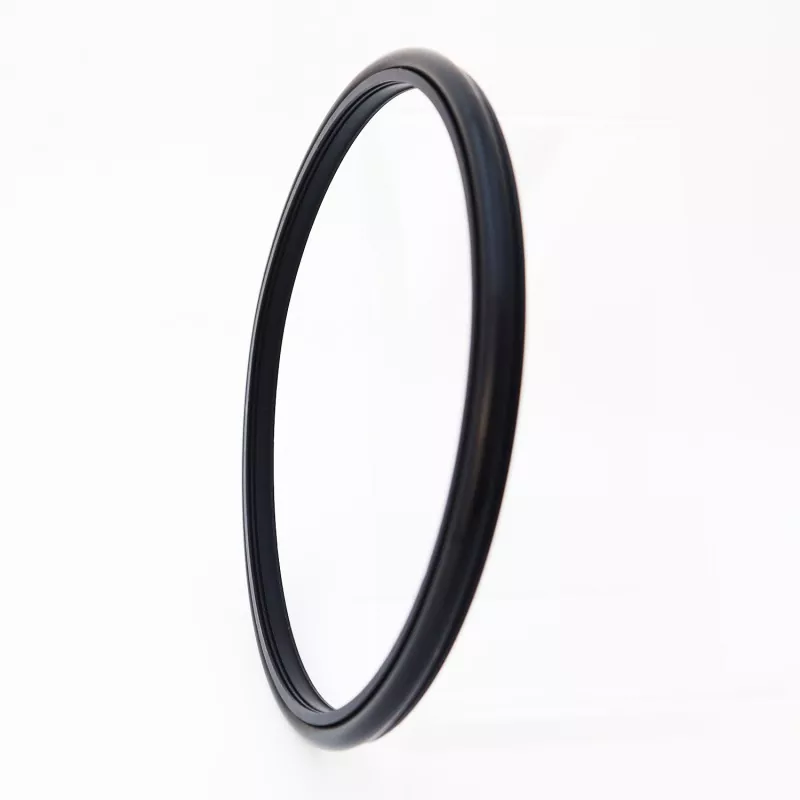

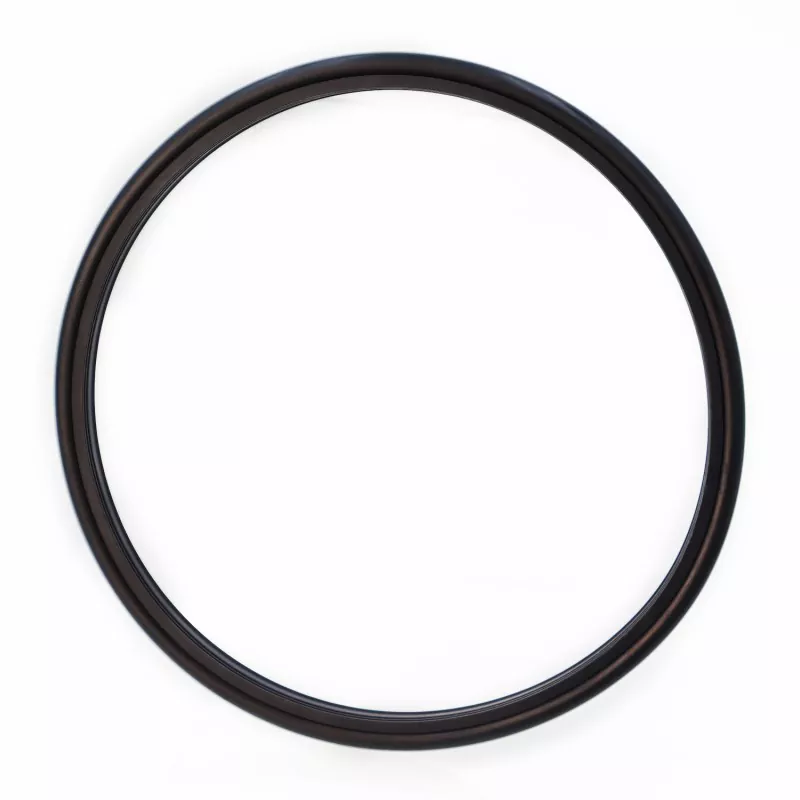

يتكون الختم المركب المسنن المقوى (ختم الملاط الأسمنتي) لقضبان المكبس (الأعمدة) من حلقة ختم مسننة مصممة خصيصًا مصنوعة من البلاستيك الهندسي عالي الأداء وحلقة مطاطية على شكل حرف O؛ إنها مناسبة للختم أحادي الاتجاه في التطبيقات الهيدروليكية الترددية والدوارة. يتم استخدامه بشكل أساسي في المضخات الغاطسة، ومضخات الطين، وأدوات الحفر اللولبية، وأجهزة الحفر، ومعدات التنقيب عن النفط، ومصانع خلط الخرسانة، والمزيد.
تشمل الميزات الرئيسية عمر الخدمة الطويل، والاحتكاك المنخفض، وأداء الختم الممتاز، والتصميم المدمج، وسهولة التركيب والاستخدام والصيانة. يضمن التصميم الأمثل لشكل حافة الختم وسمكها الختم الفعال حتى عند تعرضه للوسائط القاسية مثل ملاط الأسمنت.
عند استخدامه مع الوسائط الشبيهة بالطين، يوصى بحقن شحم التشحيم بين مرحلتي الختم (أو أكثر).
لا ينبغي أن تحدث القيم الحدية في وقت واحد.
|
الضغط (ميجا باسكال) |
درجة الحرارة (درجة مئوية) |
السرعة (م/ث) |
واسطة |
|
|
الحركة الترددية |
الحركة الدورانية |
|||
|
≥100 |
-35 إلى +100 (مع حلقة NBR O) |
≥6 |
≥2 |
الماء، الطين، النفط الخام، الزيت الهيدروليكي، مستحلب |
|
-20 إلى +200 (مع حلقة FKM O) |
||||
1. تشتمل مواد الحلقة الدائرية المتوافقة على: مطاط النتريل R01 (NBR)، مطاط الفلور R02 (FKM)، إلخ.
2. مادة حلقة الختم: مادة قياسية PTFE4؛ تشمل المواد الأخرى المتاحة PTFE2، PTFE3، PTFE5، UPE، PK1، PK2، إلخ.
نموذج الطلب: RC2061-80*91.7*7.6-PTFE4-R01 (الموديل - قطر العمود * قطر الأخدود * عرض الأخدود - رمز المادة)
تتوفر الأحجام ضمن نطاق المعلمة المحدد.
|

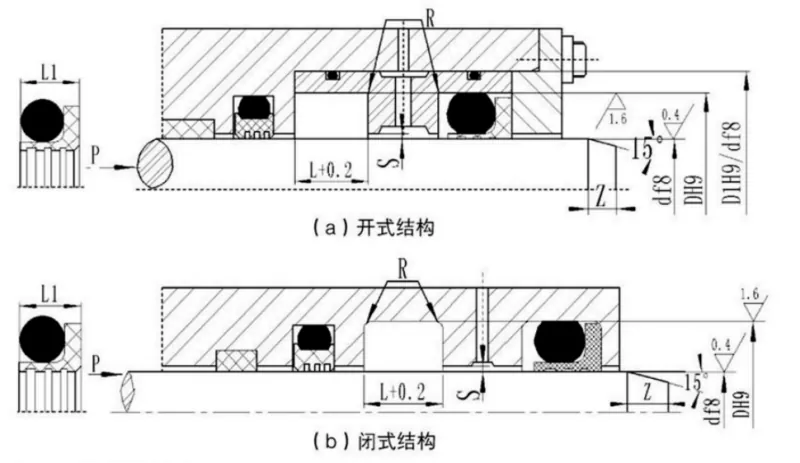

نطاق قطر رمح النوع القياسي د f8 RC2061 |
نطاق قطر رمح الثقيلة د f8 RC2061-Z |
قطر الأخدود د ح9 |
عرض الأخدود ل+0.2 |
عرض الختم L1 |
شعاع الزاوية رماكس |
الخلوص الشعاعي |
الشطب زمين |
قطر المقطع العرضي للحلقة O |
||
|
<10 ميجا باسكال |
<20 ميجا باسكال |
<40 ميجا باسكال |
||||||||
|
5~15.9 |
- |
د+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
د+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
د+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
د+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671 ~ 1600 |
108~670.9 |
د+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
ملاحظة: 1. بالنسبة لأقطار العمود ≥30 مم، يوصى بتصميم الأخدود المفتوح.
2. بالنسبة لتطبيقات الختم الدوار، يجب أن تكون صلابة سطح عمود الدوران HRC ≥58.
3. بالنسبة للضغوط التي تتجاوز 30 ميجا باسكال، يوصى باستخدام H8/f8 لفجوة البثق.
