الأداء والتطبيقات

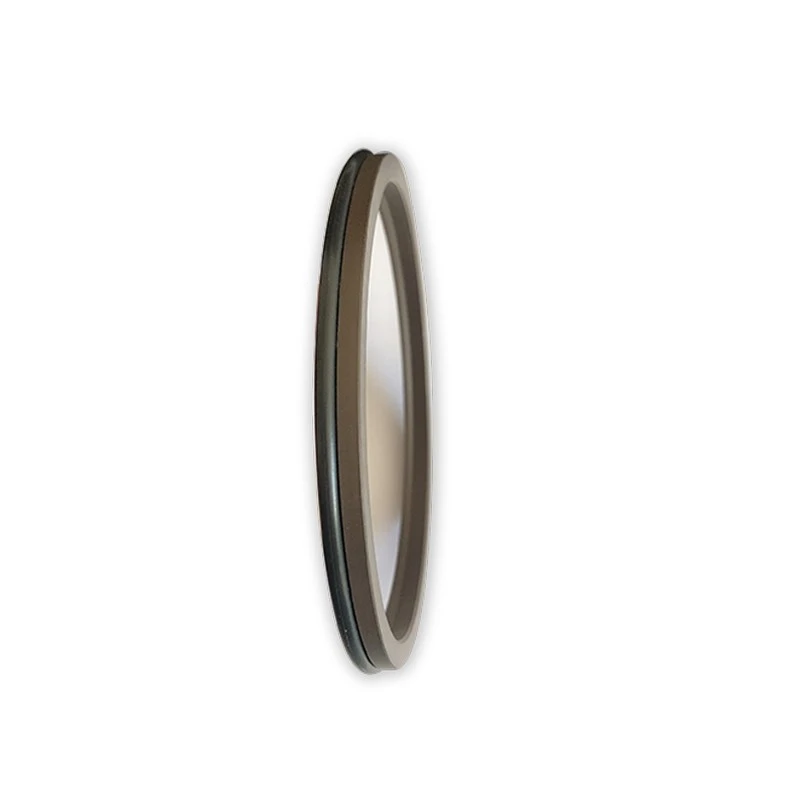

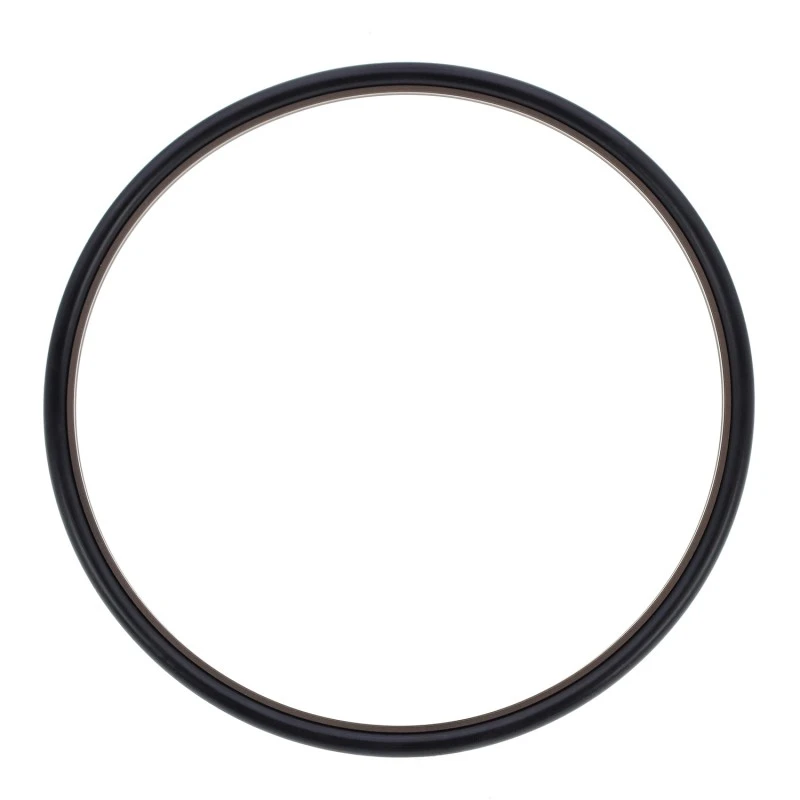

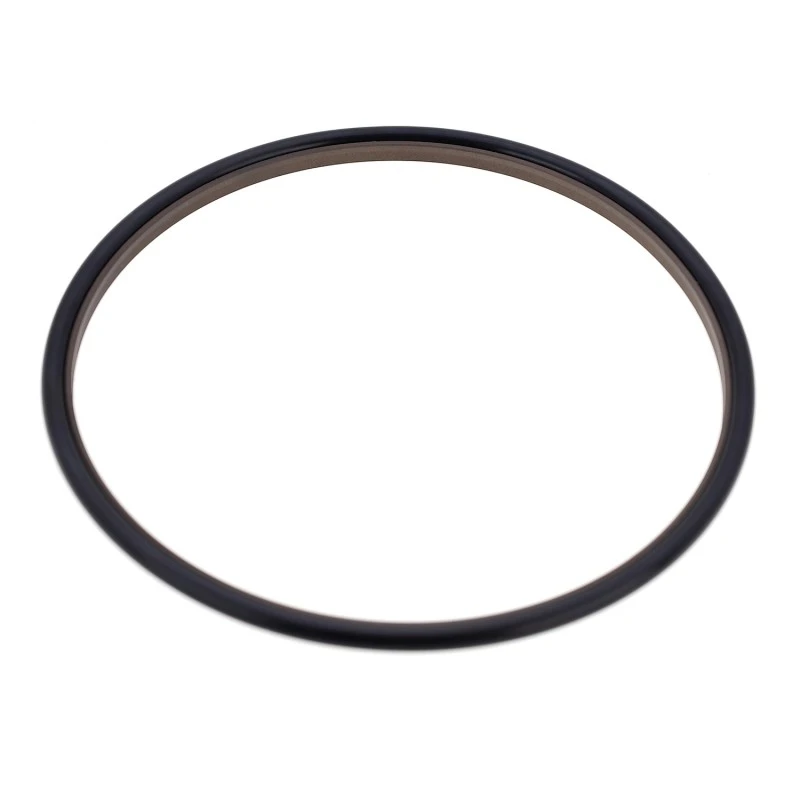

إن ختم الماسحة المزدوج الشفة عبارة عن ختم ممسحة ثنائي الاتجاه يتكون من حلقة ممسحة مزدوجة الشفة مملوءة بـ PTFE وحلقة على شكل O. توفر الحلقة O التحميل المسبق، مما يعوض عن تآكل حلقة PTFE. إنها مناسبة للحركات الترددية أو المتأرجحة أو الحلزونية.
ظروف التشغيل
|
الضغط ميغاباسكال |
درجة الحرارة درجة مئوية |
السرعة م/ث |
واسطة |
|
- |
-35~+100 (مطابقة الحلقة O NBR) |
6 |
الزيت الهيدروليكي، المستحلب، الماء، الخ. |
|
-20~+200 (مطابقة الحلقة O FKM) |
مثال الطلب
نموذج الطلب RCF02-80-PTFE3-R01
RCF02 - الموديل 80 - قطر العمود PTFE3 - PTFE RO1 المعدل للأغراض العامة - مطابقة رمز المواد المطاطية
النتريل (NBR) - R01، الفلوروكربون (FKM) - RO2

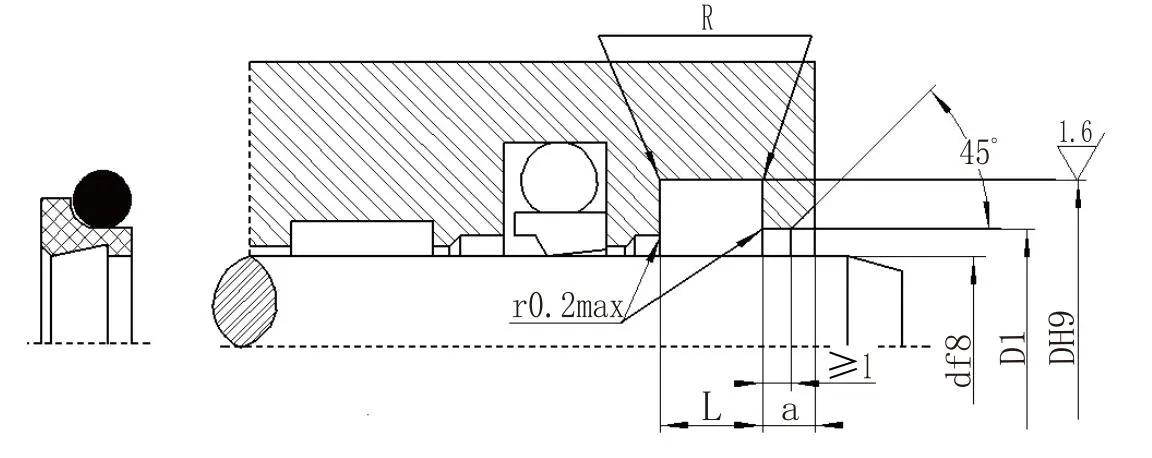

جدول معلمات المواصفات (يمكن توفير منتجات من أي حجم ضمن نطاق المعلمات)
|
نطاق قطر رمح د f8 |
قطر الأخدود د ح9 |
عرض الأخدود ل+0.2 |
قطر الثقب المفتوح D1ح11 |
عرض الثقب المفتوح أ≥ |
زوايا مدورة R |
قطر السلك الدائري d0 |
|
4 ~ 11 |
د+4.8 |
3.7 |
د+1.5 |
2 |
0.4 |
1.80 |
|
12~64 |
د+6.8 |
5.0 |
د+1.5 |
2 |
0.7 |
2.65 |
|
65 ~ 250 |
د+8.8 |
6.0 |
د+1.5 |
3 |
1.0 |
3.55 |
|
251 ~ 420 |
د+12.2 |
8.4 |
د+2.0 |
4 |
1.5 |
5.30 |
|
421~650 |
د+16.0 |
11.0 |
د+2.0 |
4 |
1.5 |
7.00 |
|
651 ~ 1500 |
د+20.0 |
14.0 |
د+2.5 |
5 |
2.0 |
8.60 |
