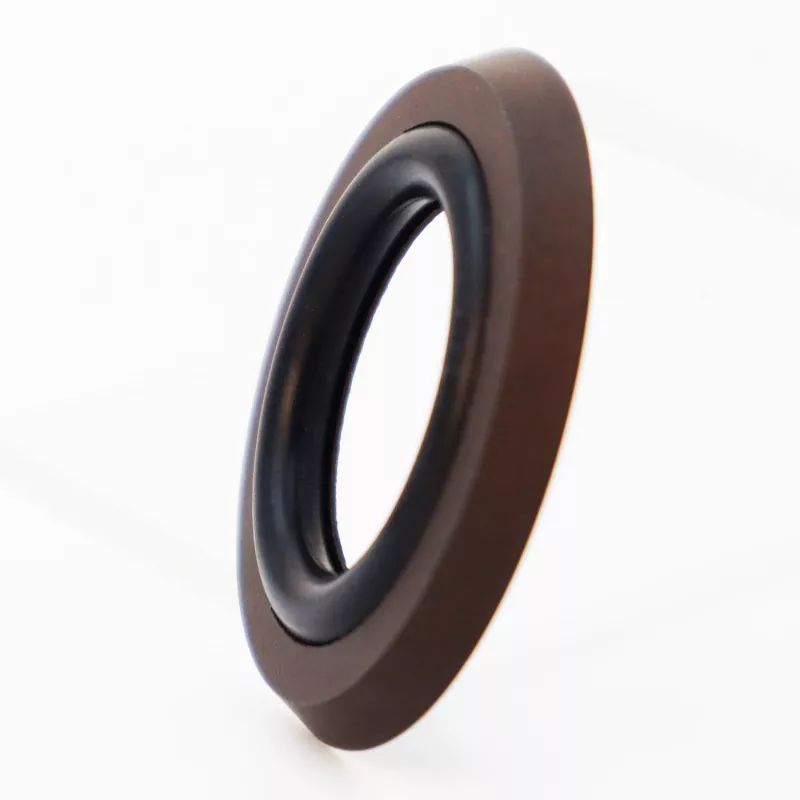

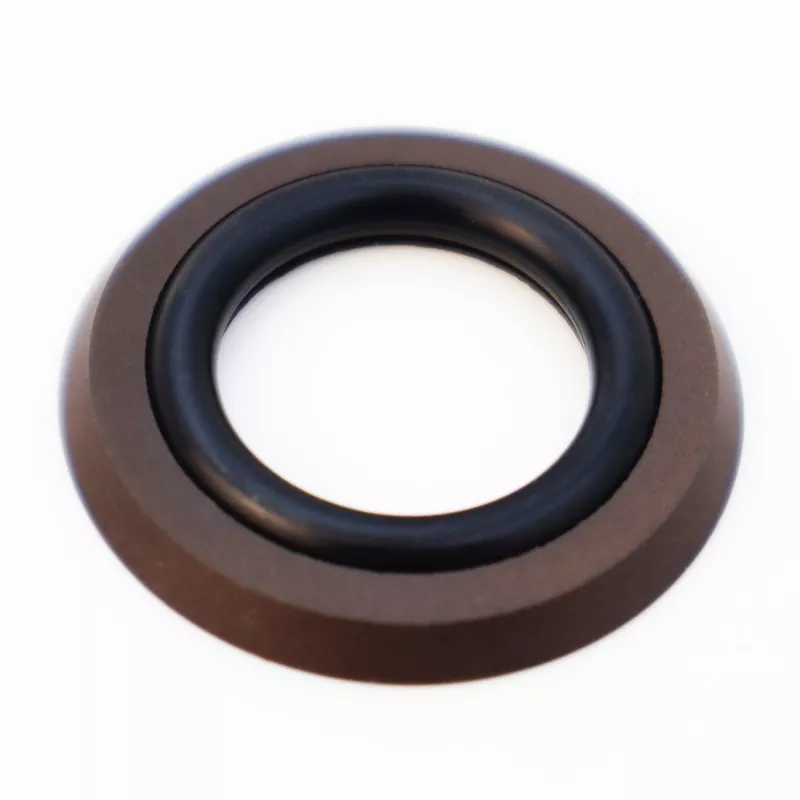

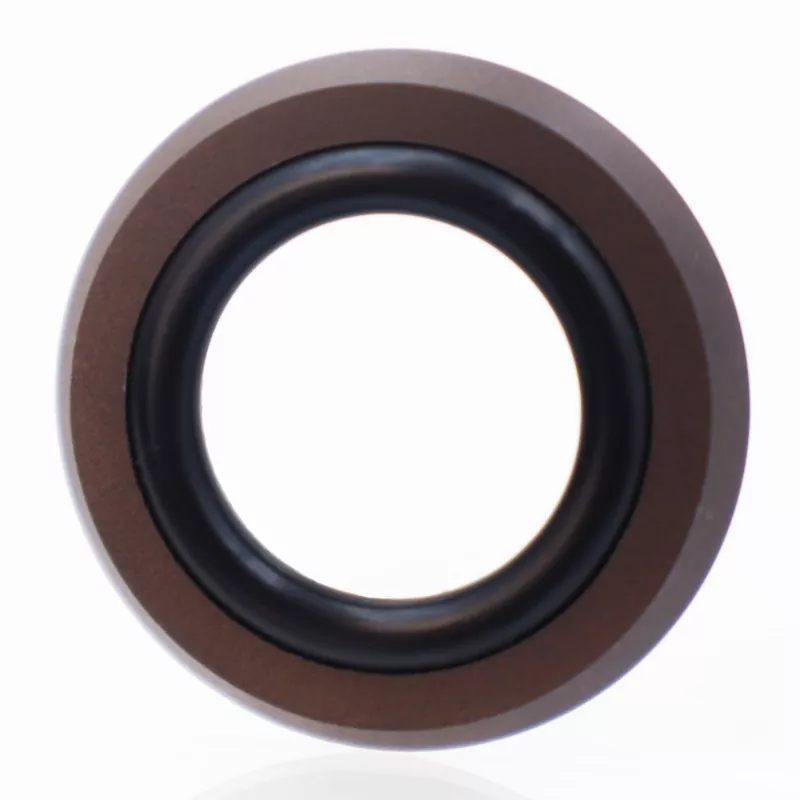

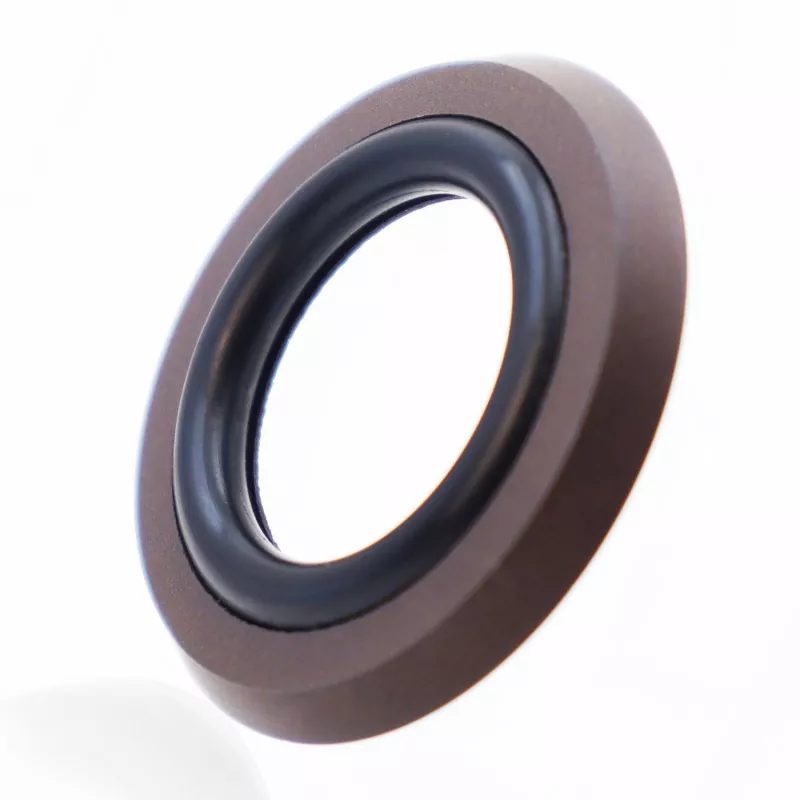

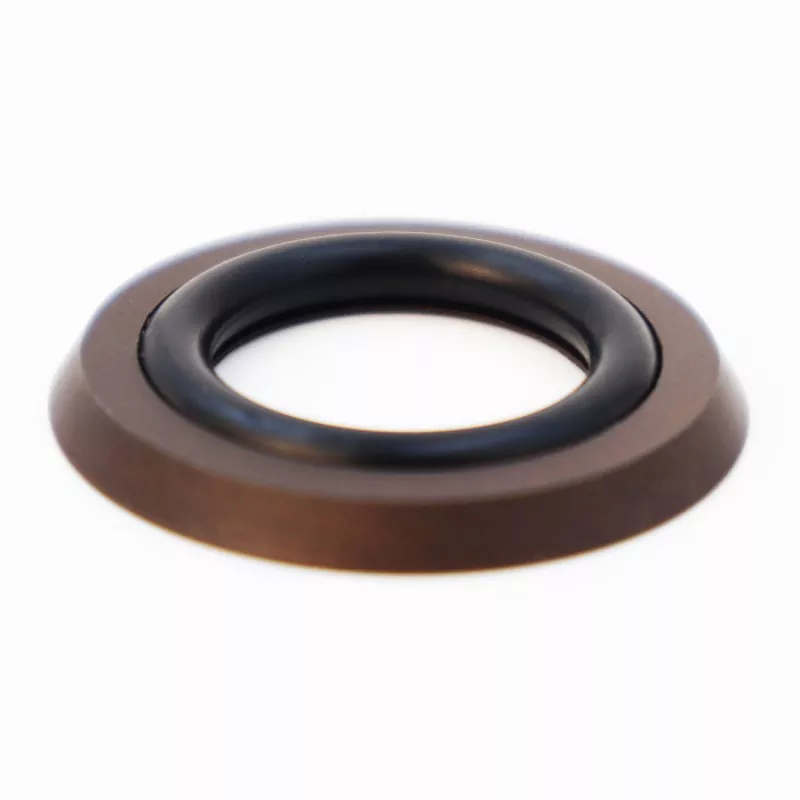

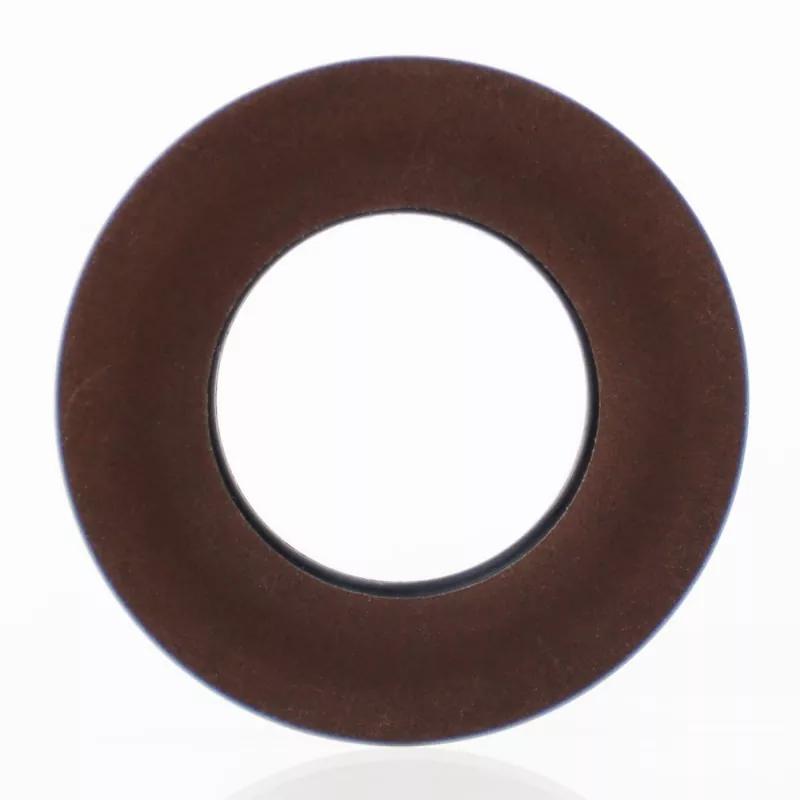

يتكون الختم المشترك من نوع القدم المحورية من حلقة إغلاق على شكل قدم مصنوعة من مادة PTFE المملوءة وحلقة دائرية مطاطية. لقد تم تصميمه لتطبيقات الختم الثابت أحادي الاتجاه، مثل السدادات المحورية (الوجه النهائي) والأختام ذات الحواف. تشمل الميزات الرئيسية عمر خدمة طويل، وأداء إغلاق ممتاز، ومقاومة للضغوط العالية والعالية للغاية، وتصميم مدمج يتطلب الحد الأدنى من مساحة التثبيت؛ كما أنها مناسبة لتطبيقات الختم الهيدروليكي. متوفر في نسختين: RC2875-A (للضغط الداخلي) وRC2875-B (للضغط الخارجي).
يتناسب هيكلها المدمج مع أخاديد التثبيت الضيقة، مما يقلل بشكل كبير من خطر تسرب المعدات. تتوفر مجموعة كاملة من المواصفات في المخزون، ونحن نرحب بالاستفسارات وطلبات العينات من المشترين العالميين.
|
الضغط (ميجا باسكال) |
درجة الحرارة (درجة مئوية) |
السرعة (م/ث) |
واسطة |
|
≥60 |
-35 إلى +100 (مع حلقة NBR O) |
≥6 |
الزيوت الهيدروليكية ذات الأساس المعدني، والسوائل المقاومة للحريق (HFA/HFB)، والمياه، وما إلى ذلك. |
|
-20 إلى +200 (مع حلقة FKM O) |
يتكون هذا الختم من حلقة ختم PTFE معدلة ذات شكل جانبي على شكل قدم وحلقة على شكل O. تحت الضغط، تزداد قوة إمساك الختم - مما يعني أنه كلما زاد الضغط، كان أداء الختم أفضل. بفضل تصميم الحافة الجانبية على شكل قدم للحلقة المنزلقة، يتم منع الحلقة O من البثق، مما يسمح للختم بتحمل الضغوط العالية والعالية جدًا.
جميع المواصفات ضمن نطاق المعلمة متوفرة.
|

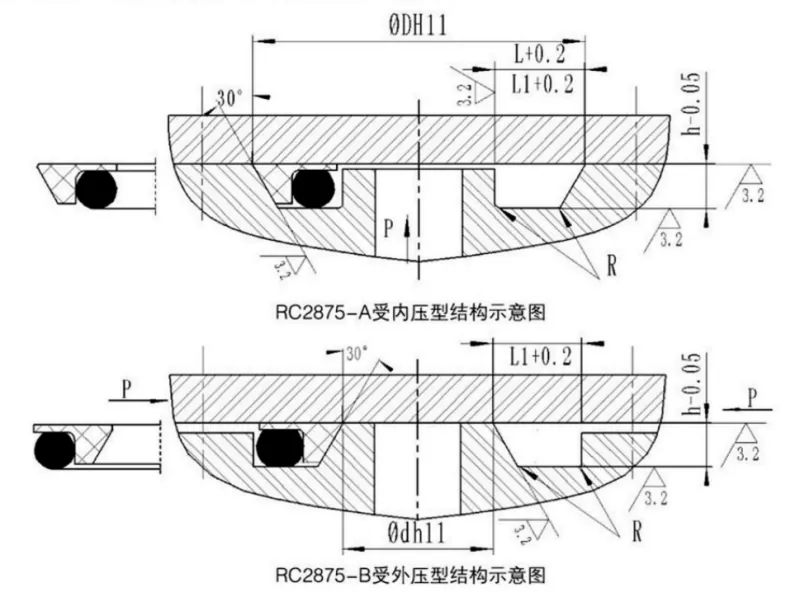

نطاق القطر الخارجي د ح11 |
عمق الأخدود ح-0.05 |
عرض الأخدود ل+0.2 |
عرض الأخدود L1 + 0.2 الضغط> 100 ميجا باسكال |
شعاع الزاوية رماكس |
قطر السلك الدائري يفعل |
|
17 ~ 50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500 ~ 1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
جميع المواصفات ضمن نطاق المعلمة متوفرة.
|
نطاق القطر الداخلي درهم 11 |
عمق الأخدود ح-0.05 |
عرض الأخدود ل+0.2 |
عرض الأخدود L1 + 0.2 الضغط> 100 ميجا باسكال |
شعاع الزاوية رماكس |
قطر السلك الدائري يفعل |
|
5 ~ 40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500 ~ 1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
