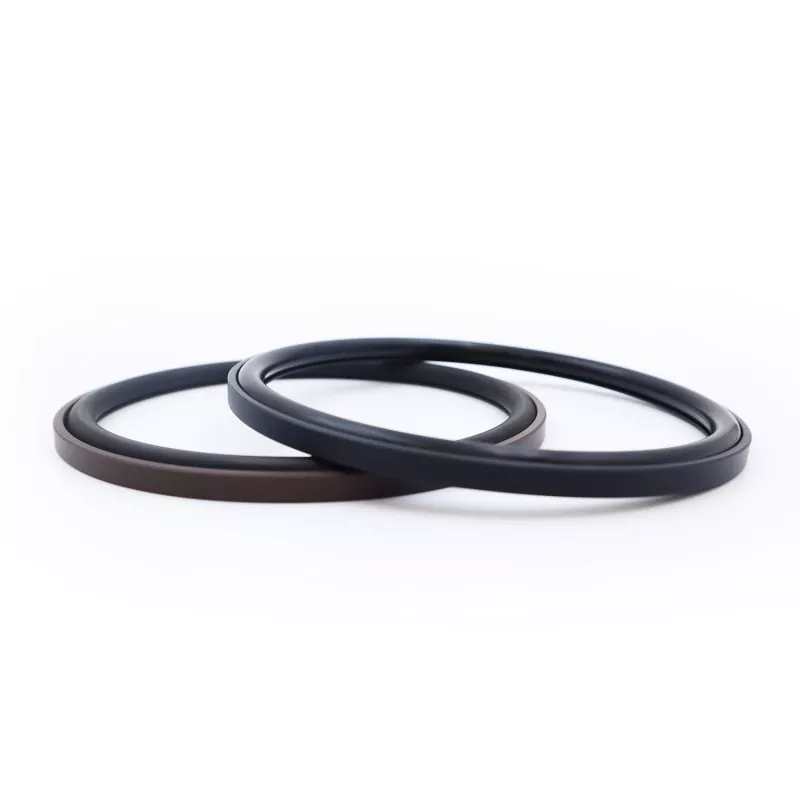

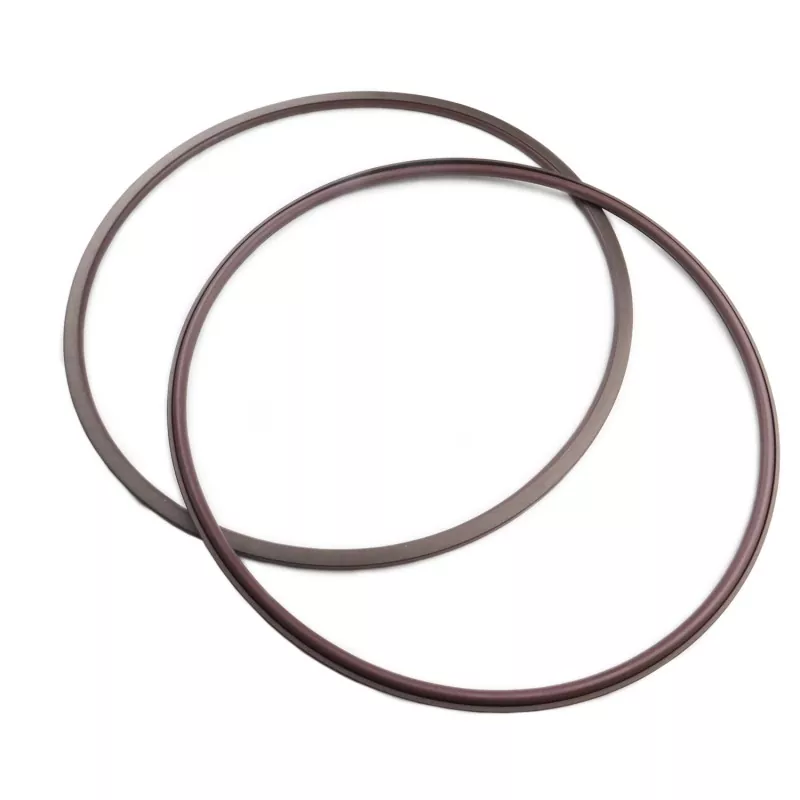

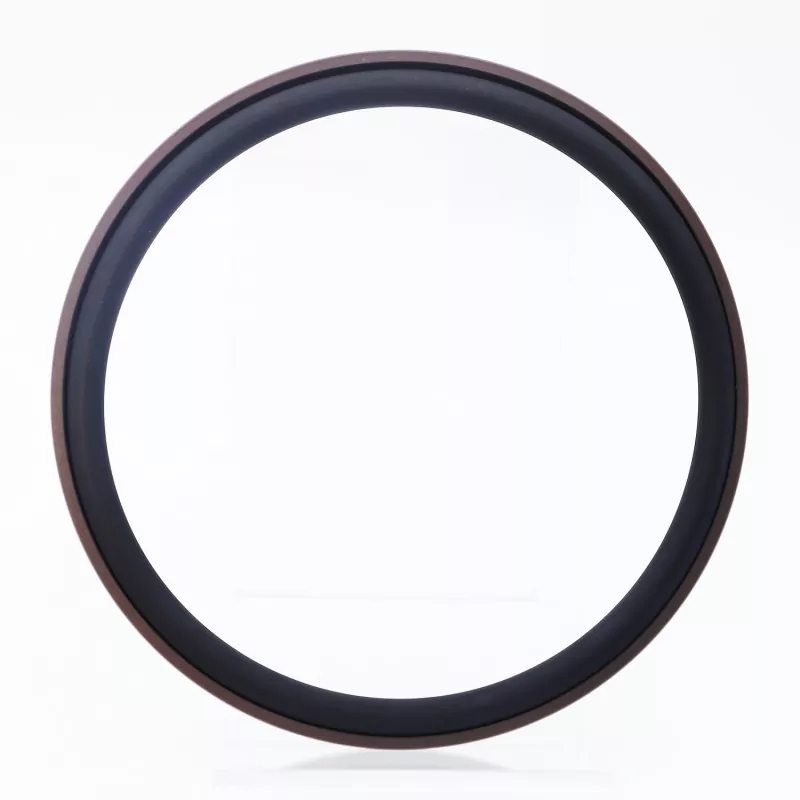

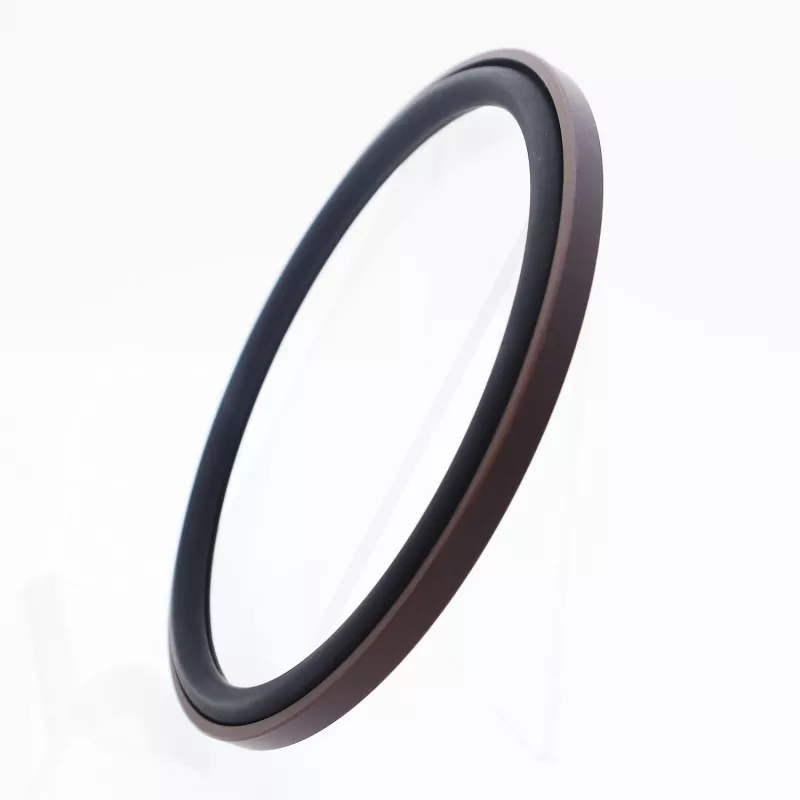

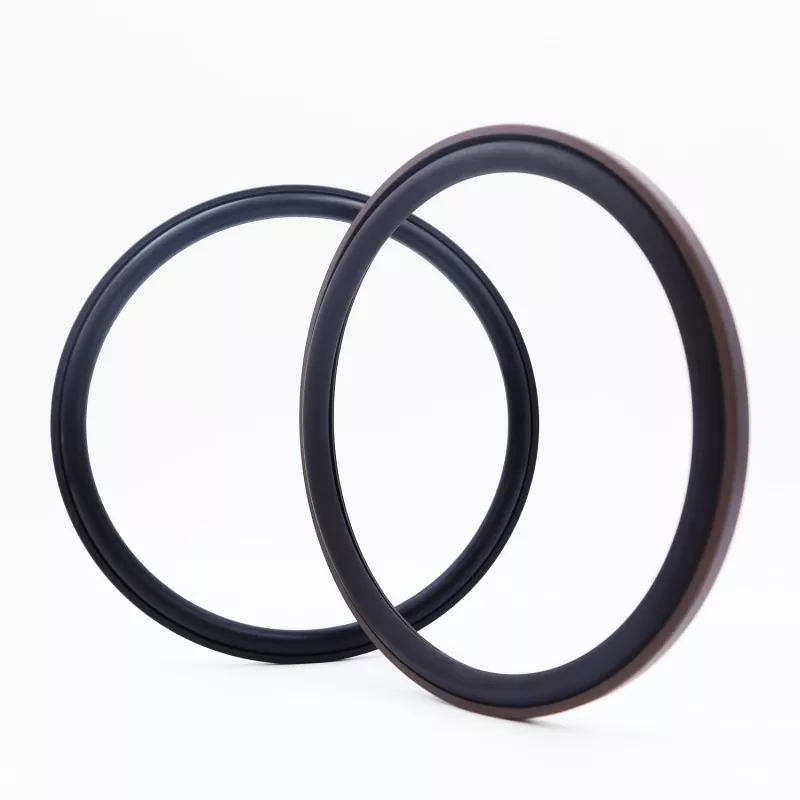

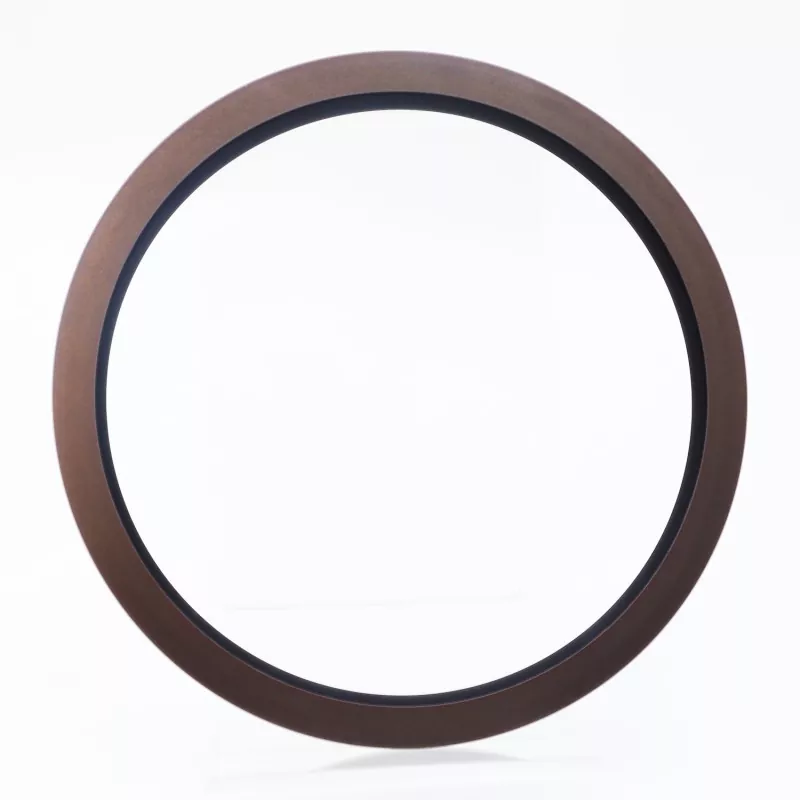

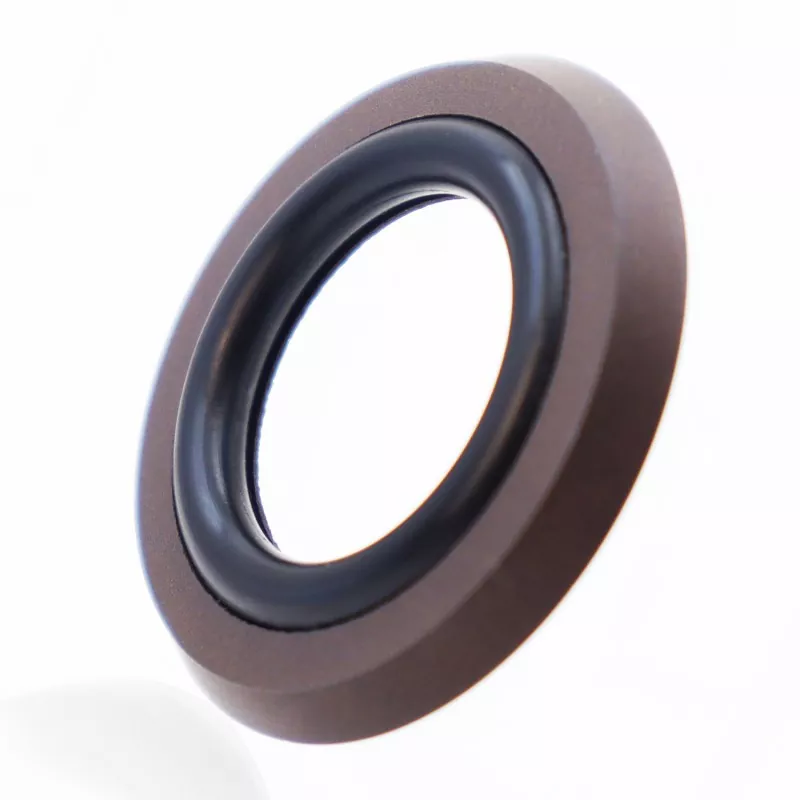

يتكون الختم المجمع للخطوة المحورية من حلقة مانعة للتسرب ذات زاوية قائمة مصنوعة من مادة PTFE المملوءة وحلقة دائرية مطاطية؛ لقد تم تصميمه لتطبيقات الختم الثابتة أحادية الاتجاه، مثل الأختام المحورية (الوجه النهائي) والأختام ذات الحافة. إنه يتميز بعمر خدمة طويل، وأداء إغلاق ممتاز، ومقاومة للضغوط العالية والعالية جدًا، وبصمة هيكلية مدمجة؛ كما أنها مناسبة لتطبيقات الختم بضغط الماء. وهي متوفرة في نسختين: RC2871-A (للضغط الداخلي) وRC2871-B (للضغط الخارجي).
يتم تحقيق الختم الفعال من خلال قوة الإمساك المستمرة الناتجة عن الضغط المسبق للحلقة O، مما يوفر تأثير إغلاق ذاتي التنشيط حيث يتحسن أداء الختم مع زيادة الضغط المتوسط. يمنع التصميم ذو الحواف على جانب حلقة الختم بشكل فعال قذف الحلقة O، مما يسمح لها بالتعامل بسهولة مع ظروف الضغط العالي والضغط العالي للغاية مع الحفاظ على توافقها مع بيئات الختم ذات ضغط الماء.
|
الضغط (ميجا باسكال) |
درجة الحرارة (درجة مئوية) |
السرعة (م/ث) |
واسطة |
|
≥300 |
-35 إلى +100 (مع حلقة NBR O) |
- |
الزيت الهيدروليكي، المستحلب، الماء، الخ. |
|
-20 إلى +200 (مع حلقة FKM O) |
يتكون هذا الختم من حلقة إغلاق PTFE ذات زاوية قائمة وحلقة دائرية؛ توفر الحلقة O ضغطًا مسبقًا، مما يولد قوة التثبيت المطلوبة لتحقيق الختم. تحت الضغط، تزداد قوة التثبيت هذه - مما يعني أنه كلما زاد الضغط، كان أداء الختم أفضل. بفضل تصميم الحافة الجانبية لحلقة النعال، يتم منع الحلقة الدائرية من البثق، مما يسمح للختم بمقاومة الضغوط العالية.

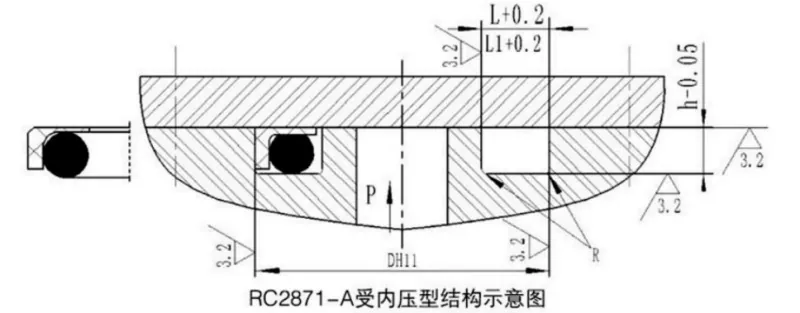

جميع المواصفات ضمن نطاق المعلمة متوفرة.
|
نطاق القطر الخارجي د ح11 |
عمق الأخدود ح-0.05 |
عرض الأخدود ل+0.2 |
عرض الأخدود L1 + 0.2 الضغط > 80 ميجا باسكال |
شعاع الزاوية رماكس |
قطر السلك الدائري يفعل |
|
12 ~ 30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31 ~ 50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500 ~ 1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |

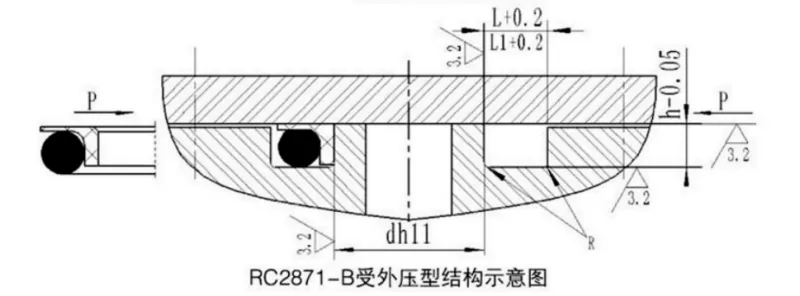

جميع المواصفات ضمن نطاق المعلمة متوفرة.
|
نطاق القطر الداخلي درهم 11 |
عمق الأخدود ح-0.05 |
عرض الأخدود ل+0.2 |
عرض الأخدود L1 + 0.2 الضغط > 80 ميجا باسكال |
شعاع الزاوية رماكس |
قطر السلك الدائري يفعل |
|
5 ~ 30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31 ~ 50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500 ~ 1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
