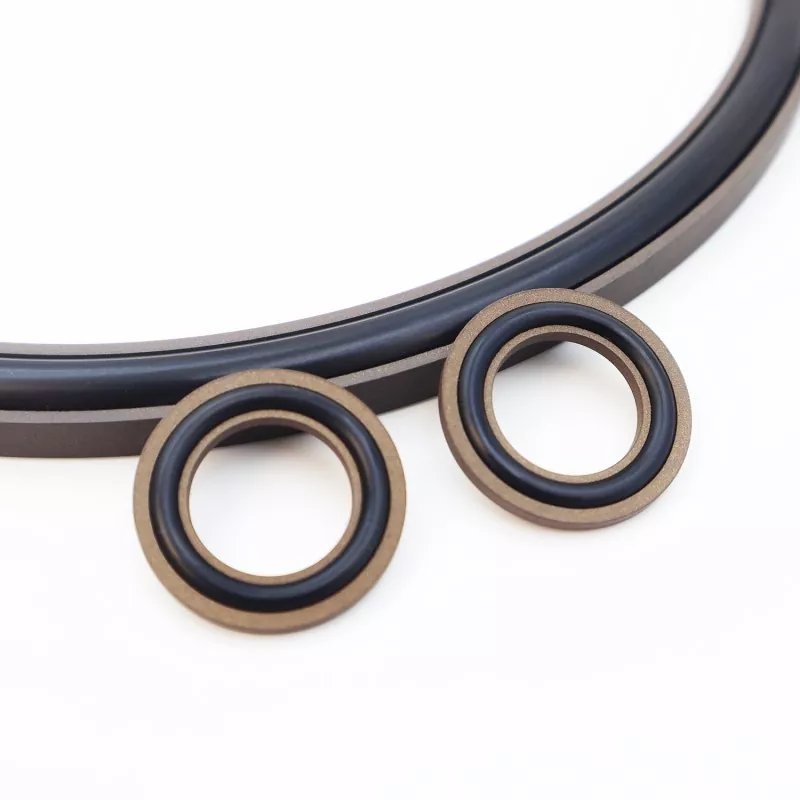

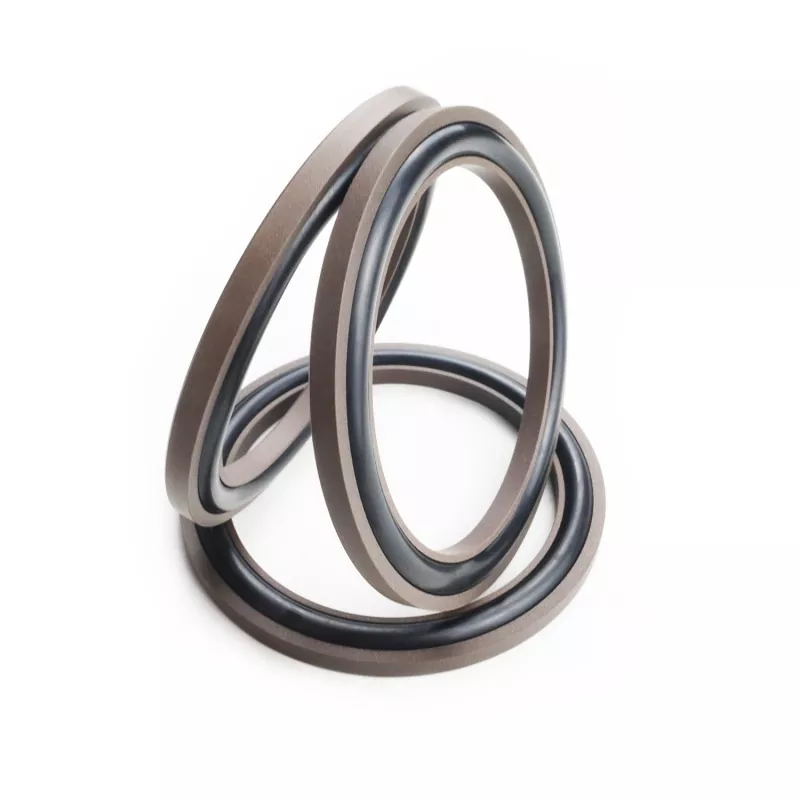

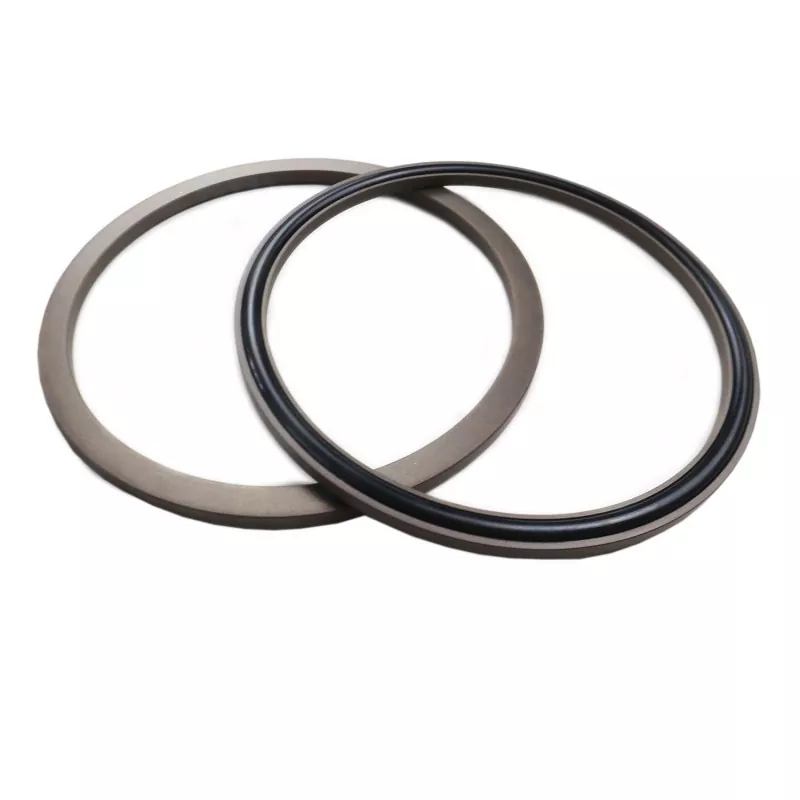

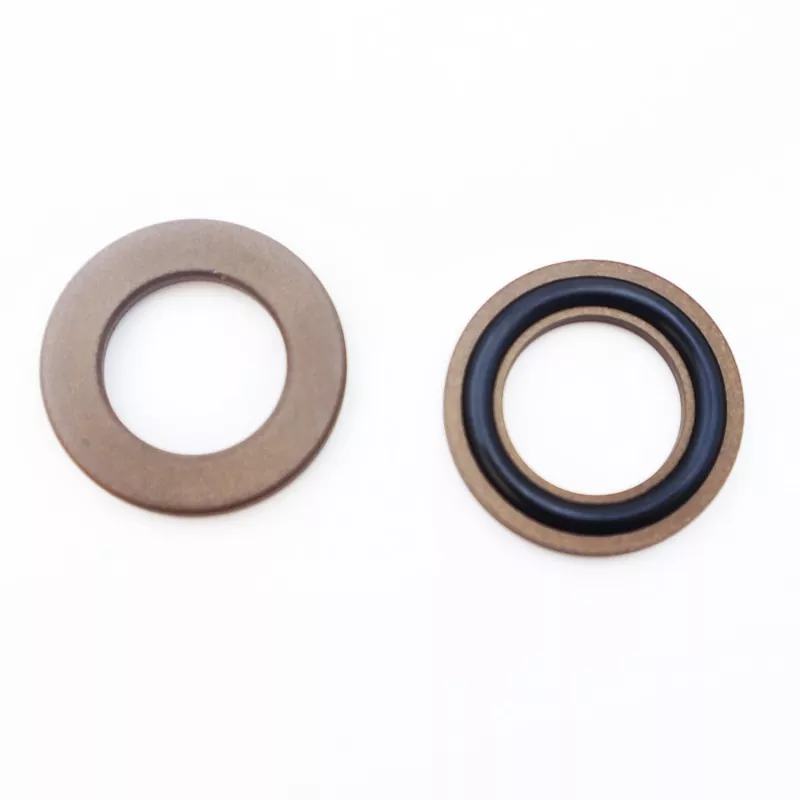

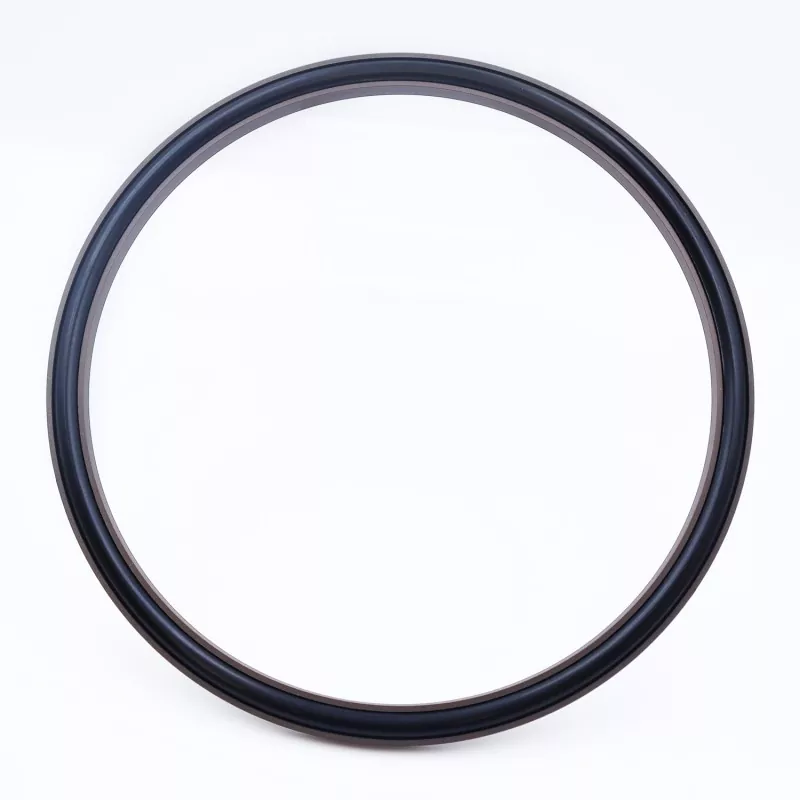

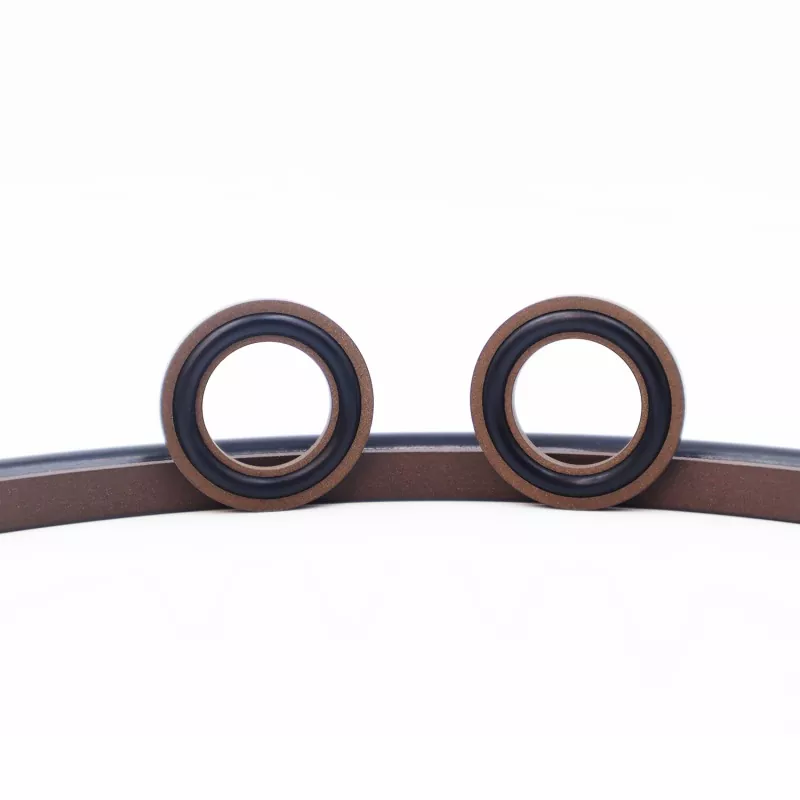

يتكون الختم المحوري من النوع C من حلقة إغلاق على شكل C مصنوعة من مادة PTFE المملوءة وحلقة دائرية مطاطية؛ إنه مصمم لتطبيقات الختم الثابت مثل الأختام المحورية (الوجه النهائي) وأختام الحافة. تشمل الميزات الرئيسية عمر خدمة طويل، وأداء إغلاق ممتاز، ومقاومة للضغط العالي، وبصمة هيكلية مدمجة؛ كما أنها مناسبة لتطبيقات الختم الهيدروليكي. متوفر في نسختين: RC2872-A (للضغط الداخلي) وRC2872-B (للضغط الخارجي).
يسهل التصميم المدمج التركيب في الأماكن الضيقة، مما يضمن الختم الموثوق به وعمر الخدمة الطويل أثناء التشغيل طويل الأمد. تتوفر مجموعة كاملة من المواصفات في المخزون، مع الخدمات المقدمة للمشترين العالميين بما في ذلك الاختيار الفني والاستفسار عن الأسعار والطلب بالجملة.
|
الضغط (ميجا باسكال) |
درجة الحرارة (درجة مئوية) |
السرعة (م/ث) |
واسطة |
|
≥100 |
-35 إلى +100 (مع حلقة NBR O) |
- |
الزيت الهيدروليكي، المستحلب، الماء، الخ. |
|
-20 إلى +200 (مع حلقة FKM O) |

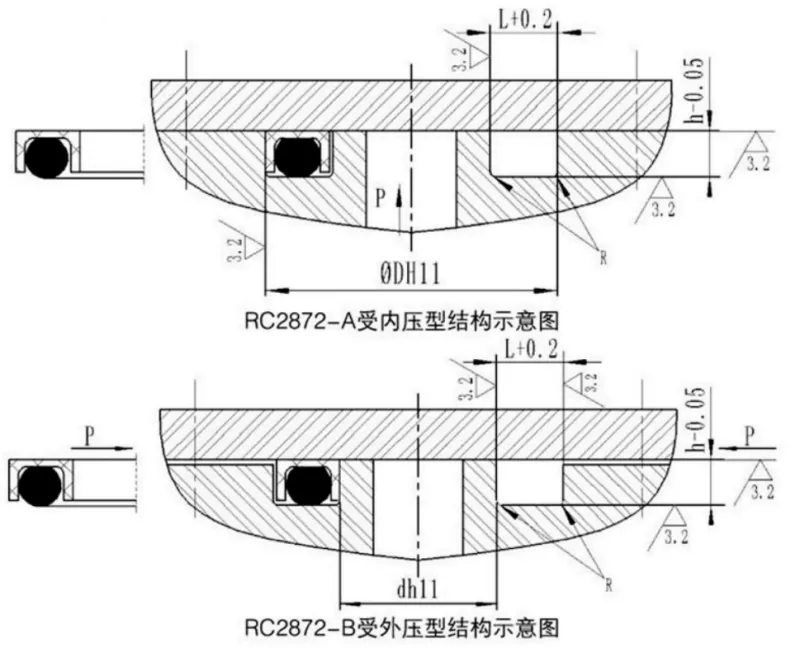

يتكون هذا الختم من حلقة إغلاق PTFE على شكل C وحلقة O؛ توفر الحلقة O ضغطًا مسبقًا، مما يولد قوة التثبيت المطلوبة لتحقيق الختم. تحت الضغط، تزداد قوة التثبيت هذه - مما يعني أن الختم يعمل بشكل أفضل مع ارتفاع الضغط. بفضل تصميم الحافة المزدوجة لحلقة النعال، يتم منع الحلقة الدائرية من البثق، مما يسمح للختم بمقاومة الضغوط العالية.
جميع المواصفات ضمن نطاق المعلمة متوفرة.
|
نطاق القطر الخارجي د ح11 |
عمق الأخدود ح-0.05 |
عرض الأخدود ل+0.2 |
شعاع الزاوية رماكس |
قطر السلك الدائري يفعل |
|
15 ~ 30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31 ~ 50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500 ~ 1600 |
7.5 |
13.6 |
0.7 |
8.60 |
جميع المواصفات ضمن نطاق المعلمة متوفرة.
|
نطاق القطر الداخلي د ح11 |
عمق الأخدود ح-0.05 |
عرض الأخدود ل+0.2 |
شعاع الزاوية رماكس |
قطر السلك الدائري يفعل |
|
5 ~ 30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31 ~ 50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500 ~ 1600 |
7.5 |
13.6 |
0.7 |
8.60 |
