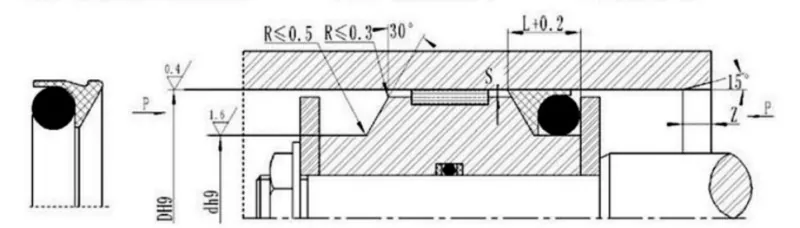

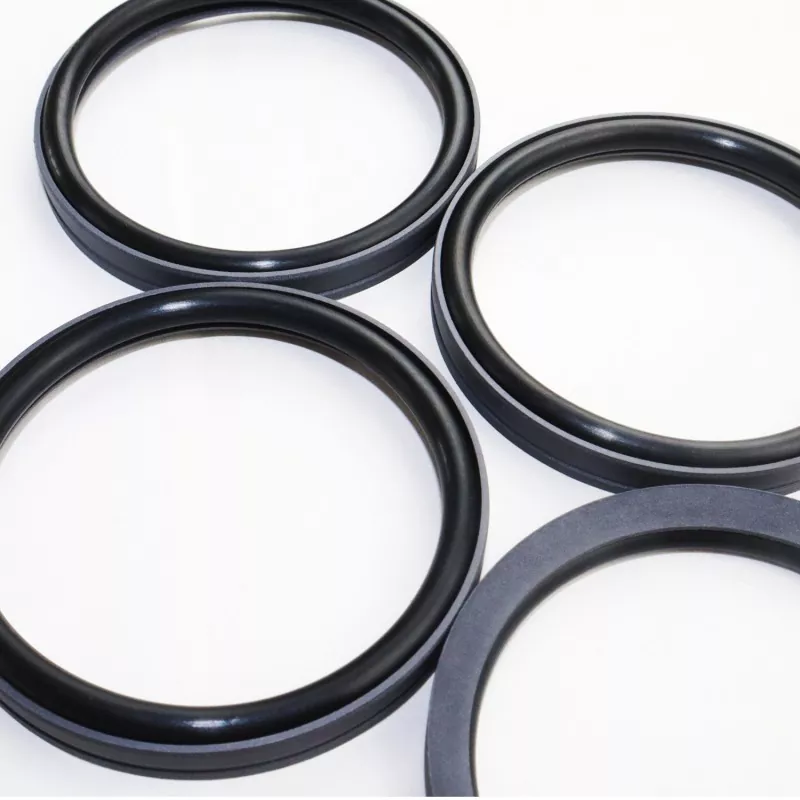

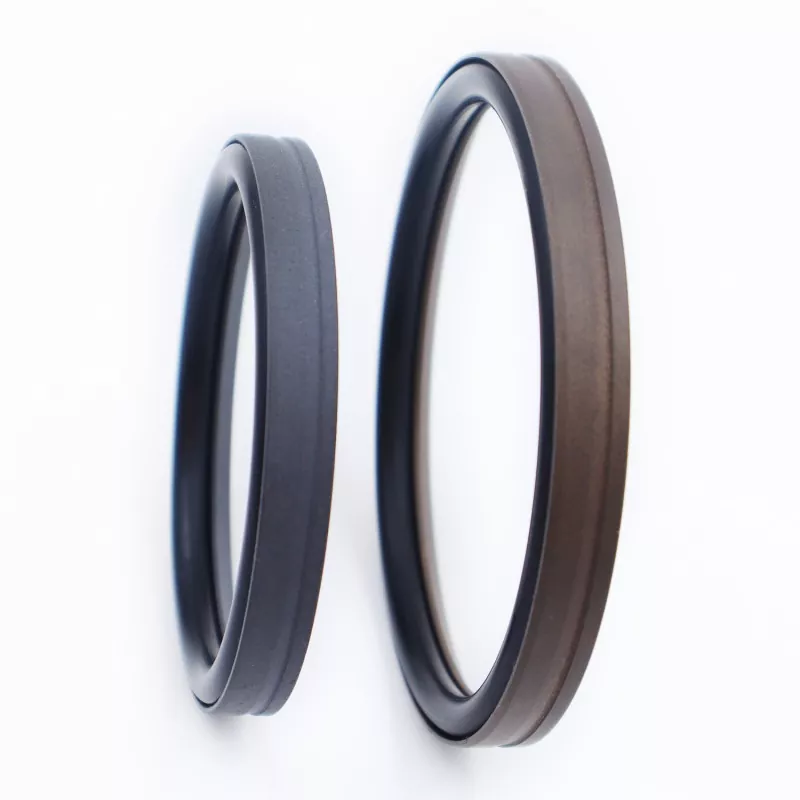

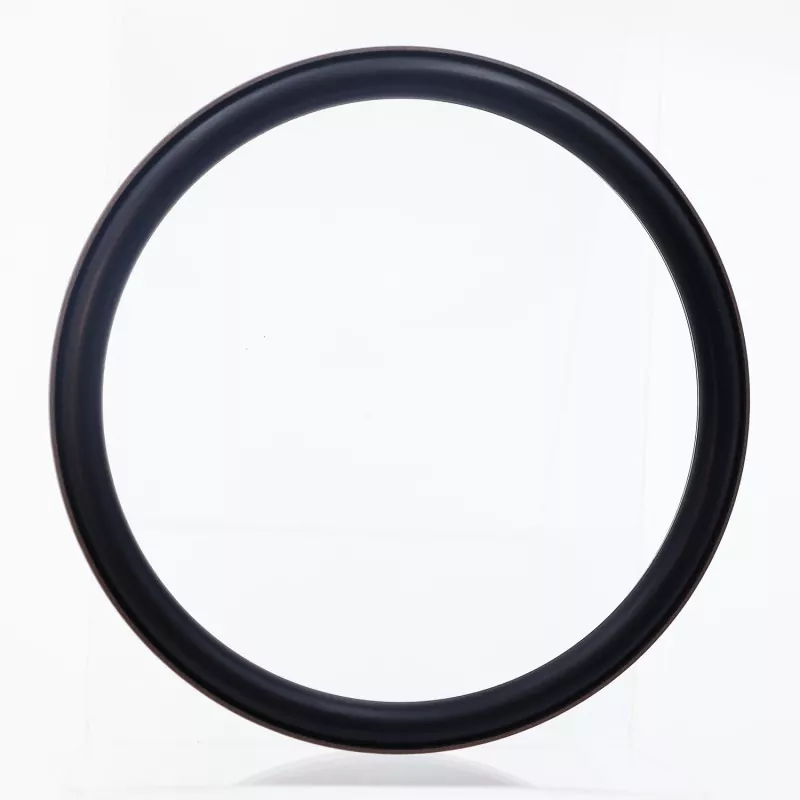

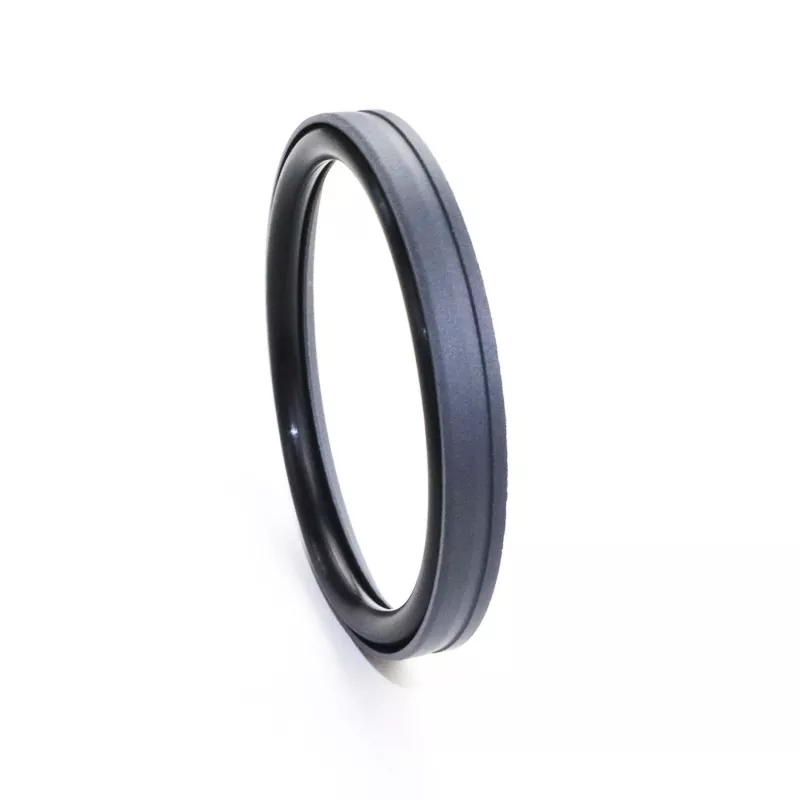

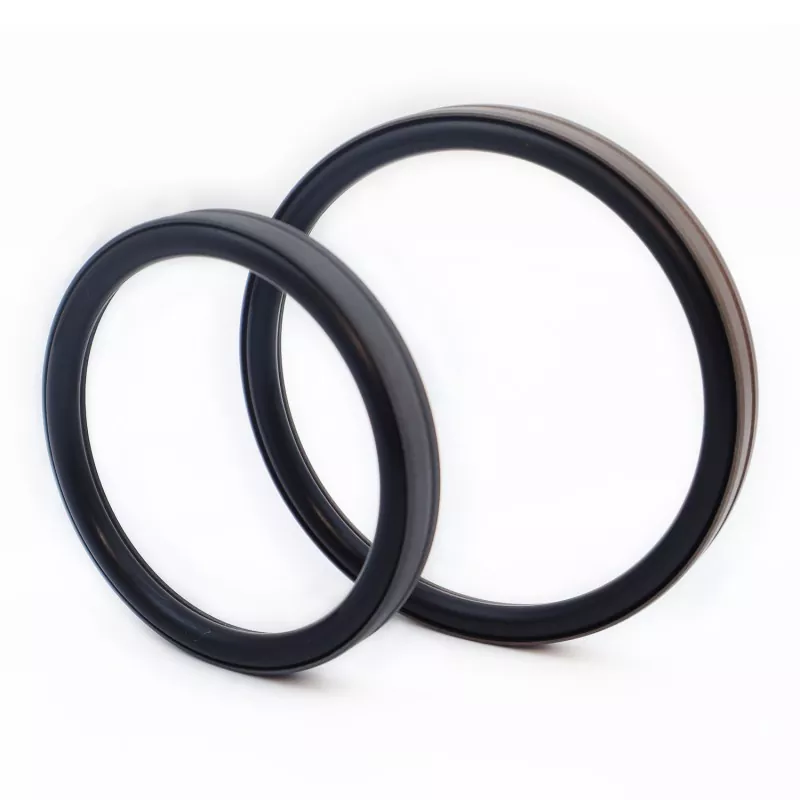

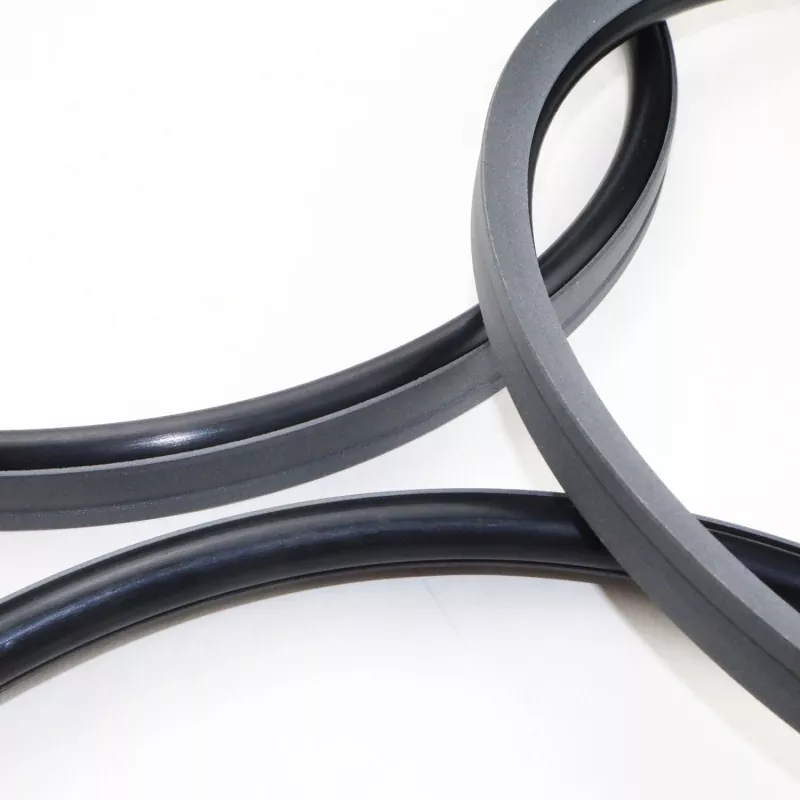

يتكون الختم المشترك من نوع Bore Foot من حلقة إغلاق على شكل قدم مصنوعة من PTFE (أو مركب PTFE) وحلقة مطاطية على شكل O؛ إنه مصمم للختم أحادي الفعل في التطبيقات الترددية الهيدروليكية والهوائية. تم تصنيفها إلى سلسلة RC53 وRC54 على أساس الحلقة O المطابقة (المتوافقة مع معيار GB1235). بفضل التصميم الرفيع لحلقة الغلق، فإنها توفر تعويض متابعة ممتاز وأداء إغلاق فائق. إنه يعمل بشكل جيد في ظل ظروف الضغط العالي والمنخفض، ويعمل بدون "انزلاق" (الزحف)، ويدعم الختم الخالي من الزيت على المدى الطويل، ويستخدم على نطاق واسع للمكابس الأسطوانية ذات الضغط العالي.
يعزز الأخدود على شكل إسفين على سطح الختم على شكل قدم سلامة الختم ومقاومة التلوث مع تقليل الاحتكاك. يعمل التصميم الهيكلي أيضًا على تحسين قدرة تحمل الضغط للختم. وبشكل عام، فهو غير مناسب للتركيب في الأخاديد المغلقة.
1. مناسبة لكل من التطبيقات الهيدروليكية والهوائية.
2. أداء الختم الممتاز في ظل ظروف الضغط العالي والمنخفض.
3. احتكاك منخفض، الحد الأدنى من مقاومة الانفصال، حركة سلسة، احتكاك ديناميكي وثابت متساوي، وعدم الانزلاق.
4. عمر خدمة طويل. مناسبة لتطبيقات التشحيم الخالية من الزيوت؛
5. مناسبة لختم الضغط العالي والضغط العالي للغاية.
لا ينبغي أن تحدث القيم الحدية في وقت واحد.
|
الضغط (ميجا باسكال) |
درجة الحرارة (درجة مئوية) |
السرعة م/ث |
وسائط |
|
≥100 |
-35 إلى +100 (مع حلقة NBR O) |
≥6 |
الزيوت الهيدروليكية ذات الأساس المعدني، والسوائل المقاومة للحريق (HFA/HFB)، والغازات، وما إلى ذلك. |
|
-20 إلى +180 (مع حلقة FKM O) |
1. تشتمل مواد الحلقة الدائرية المتوافقة على: مطاط النتريل R01 (NBR)، R02 الفلوروإيلاستومر (FKM)، إلخ.
2. مادة حلقة الختم: مادة قياسية PTFE3؛ وتشمل المواد الأخرى المتاحة PTFE2، PTFE4، وغيرها من المواد البلاستيكية عالية الأداء.
نموذج الطلب: RC53-80x69.6x9.8-PTFE3-R01
قطر التجويف × قطر الأخدود × عرض الأخدود | PTFE3: كود مادة PTFE المعدل | R01: رمز مادة الحلقة O
أي حجم ضمن نطاق المعلمة متاح
|
نطاق الفتحة د ح9 |
قطر الأخدود د ح9 |
عرض الأخدود ل+0.2 |
الخلوص الشعاعي |
الشطب زمين |
قطر السلك الدائري يفعل |
|
|
<40 ميجا باسكال |
<60 ميجا باسكال |
|||||
|
13 ~ 24 |
د-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25 ~ 49 |
د-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
د-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122 ~ 1500 |
د-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
متوافق مع الحلقات GB1235؛ يمكن توفير أي حجم ضمن النطاق المحدد.
|
نطاق الفتحة د ح9 |
قطر الأخدود د ح9 |
عرض الأخدود ل+0.2 |
الخلوص الشعاعي |
الشطب زمين |
قطر السلك الدائري يفعل |
|
|
<40 ميجا باسكال |
<60 ميجا باسكال |
|||||
|
12~49 |
د-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
د-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170 ~ 1500 |
د-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
ملحوظة: بالنسبة للضغوط التي تزيد عن 60 ميجا باسكال، يتم استخدام تسامح مناسب H8/8 في منطقة قاعدة الختم، ويكون الحد الأقصى لخلوص الختم عالي الضغط للغاية <0.05.
