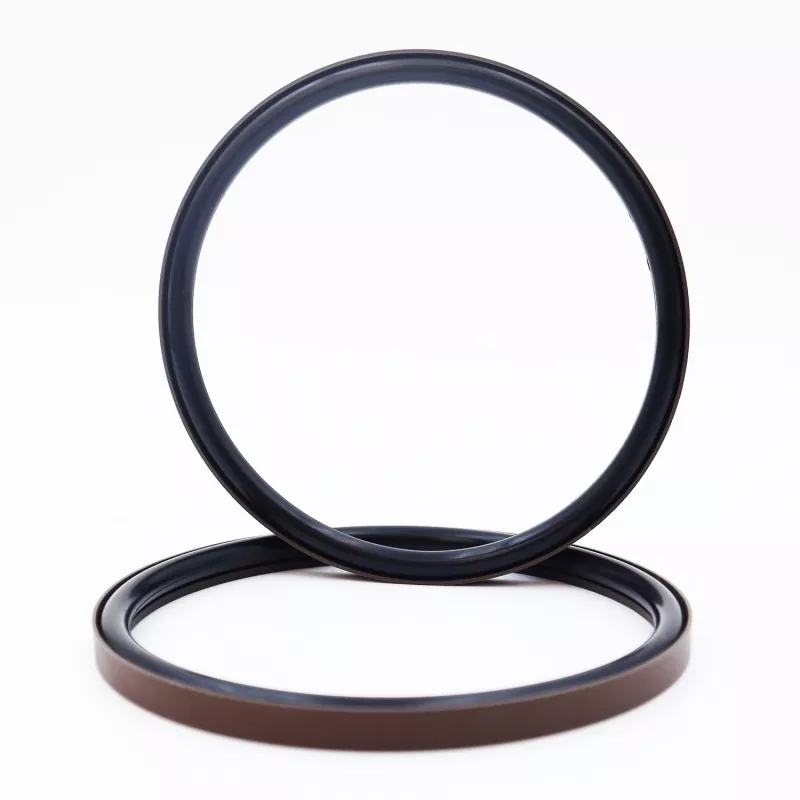

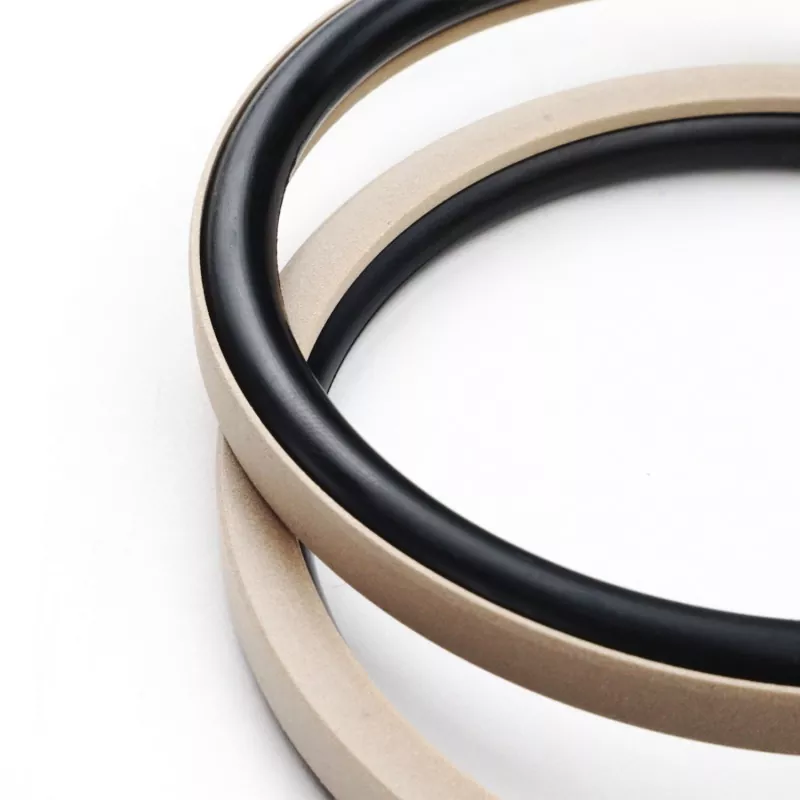

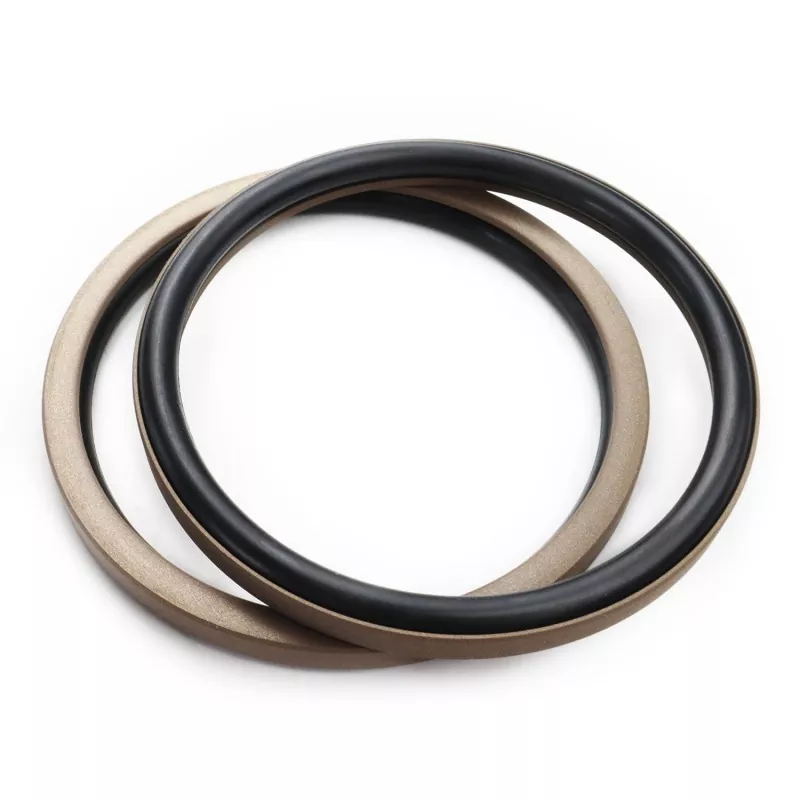

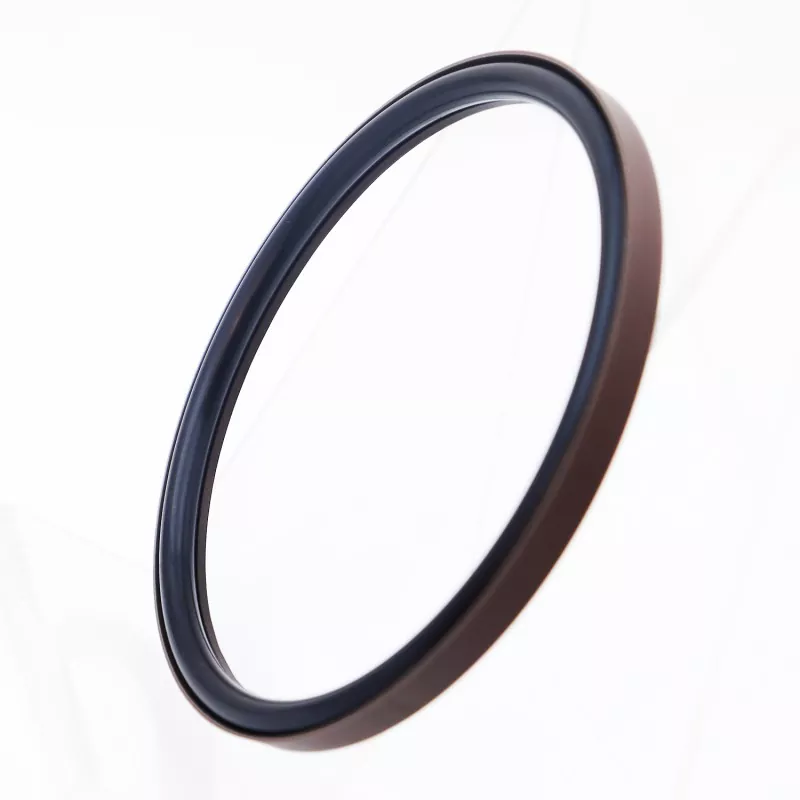

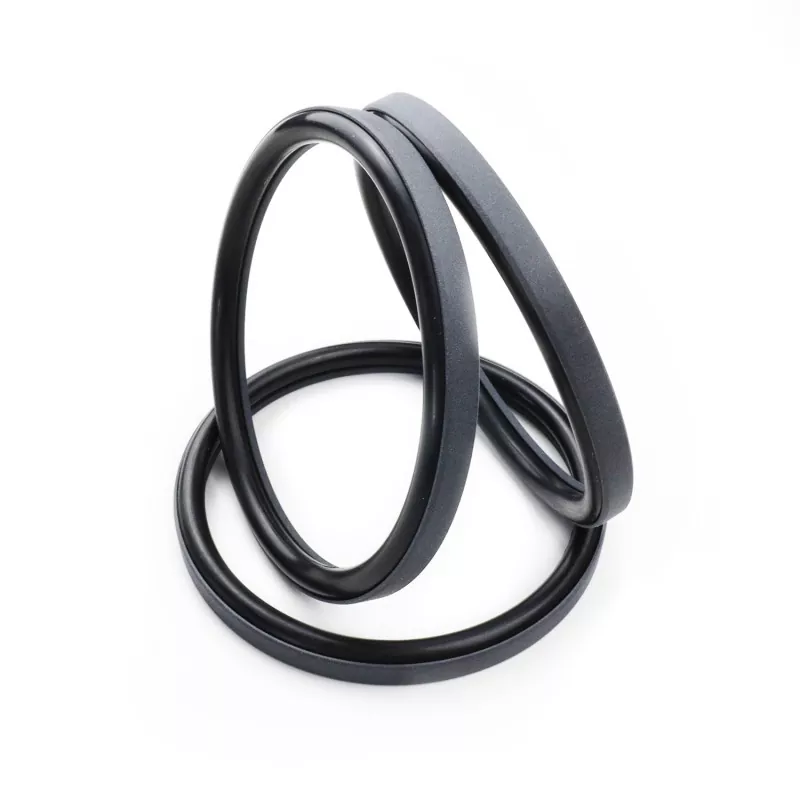

يتكون الختم المدمج ذو الزاوية اليمنى للمكبس من حلقة مانعة للتسرب ذات زاوية قائمة مصنوعة من PTFE (أو مركب PTFE) وحلقة مطاطية على شكل حرف O؛ إنه مصمم للختم أحادي الفعل في التطبيقات الترددية الهيدروليكية والهوائية. تم تصنيفها في سلسلة RC51 وRC52 على أساس الحلقة O المطابقة (المتوافقة مع معيار GB1235). تتميز حلقة الختم ذات الزاوية اليمنى بتصميم رفيع الشفة يوفر إمكانات تعويض متابعة ممتازة، مما يؤدي إلى أداء إغلاق فائق.
يوفر المنتج معامل احتكاك منخفض والحد الأدنى من احتكاك الاختراق. فهو يضمن احتكاكًا ديناميكيًا وثابتًا متوازنًا، ويعمل بسلاسة دون "الانزلاق الملتصق" (حركة متشنجة)، ويدعم ظروف التشحيم الخالية من الزيوت، ويتميز بعمر خدمة طويل.
يتناسب هيكلها المدمج مع الأخاديد القياسية ويسمح بسهولة التركيب والصيانة، مما يجعلها خيارًا مثاليًا للختم لمجموعات المكبس للأسطوانات الهيدروليكية المختلفة.
1. مناسبة لكل من التطبيقات الهيدروليكية والهوائية.
2. أداء الختم الممتاز في كل من البيئات ذات الضغط العالي والمنخفض.
3. احتكاك منخفض، الحد الأدنى من احتكاك الاختراق، التشغيل السلس، الاحتكاك الديناميكي والثابت المتوازن، وعدم الانزلاق.
4. عمر خدمة طويل. مناسبة لتطبيقات التشحيم الخالية من الزيوت؛
5. تصميم مدمج. سهلة التركيب والصيانة.
لا ينبغي أن تحدث القيم الحدية في وقت واحد.
|
الضغط (ميجا باسكال) |
درجة الحرارة (درجة مئوية) |
السرعة م/ث |
وسائط |
|
≥70 |
-35 إلى +100 (مع حلقة NBR O) |
≥6 |
الزيوت الهيدروليكية ذات الأساس المعدني، والسوائل المقاومة للحريق (HFA/HFB)، والغازات، وما إلى ذلك. |
|
-20 إلى +180 (مع حلقة FKM O) |
1. المواد المستخدمة في الحلقة O المصاحبة تشمل: مطاط النتريل R01 (NBR)، R02 الفلوروإيلاستومر (FKM)، إلخ.

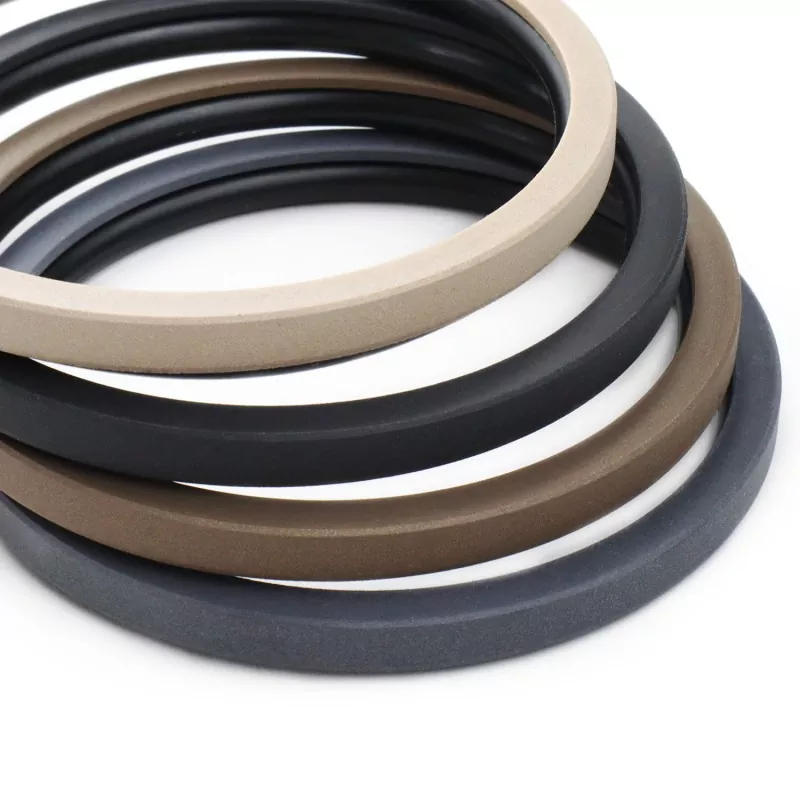

2. مادة حلقة الختم: مادة قياسية PTFE3؛ وتشمل الخيارات الأخرى المتاحة PTFE2، وPTFE4، وغيرها من المواد البلاستيكية عالية الأداء.
نموذج الطلب: RC51—80x70x7.6—PTFE3—R01
النموذج - تجويف الأسطوانة × قطر الأخدود × عرض الأخدود | PTFE3: كود مادة PTFE المعدل | R01: رمز مادة الحلقة O
المواصفات ضمن النطاقات المحددة متوفرة.
|

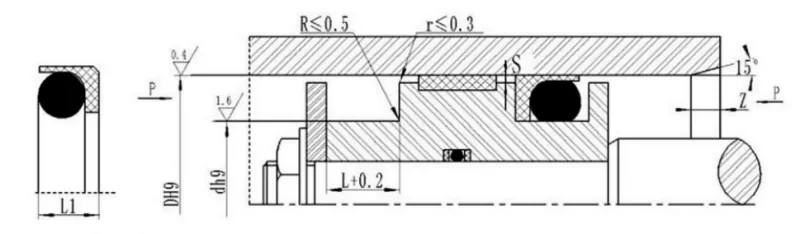

النموذج القياسي DH9 RC51 |
تحميل خفيف DH9 RC51-Q |
الثقيلة DH9 RC51-Z |
قطر الأخدود د ح9 |
عرض الأخدود ل+0.2 |
ارتفاع الختم L1 |
الخلوص الشعاعي |
الشطب زمين |
قطر السلك الدائري يفعل |
|
|
<20 ميجا باسكال |
<40 ميجا باسكال |
||||||||
|
8 ~ 12 |
12.9 ~ 23.9 |
- |
د-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12.9 ~ 23.9 |
24~49.9 |
- |
د-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
12.9 ~ 23.9 |
د-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
د-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
د-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000 ~ 1599 |
122~690.9 |
د-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1599 |
≥1600 |
691~999 |
د-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000 ~ 1599 |
د-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
ملحوظات:1. سلسلة الخدمة الخفيفة أسهل في التركيب في الأخاديد المغلقة التي يزيد عرضها عن 30 مم.
2. يرجى استشارة الشركة فيما يتعلق بالتركيب في الأخاديد المغلقة.
3. بالنسبة للضغوط التي تتجاوز 40 ميجا باسكال، استخدم تفاوت مناسب H8/f8 لمنطقة قاعدة الختم.
