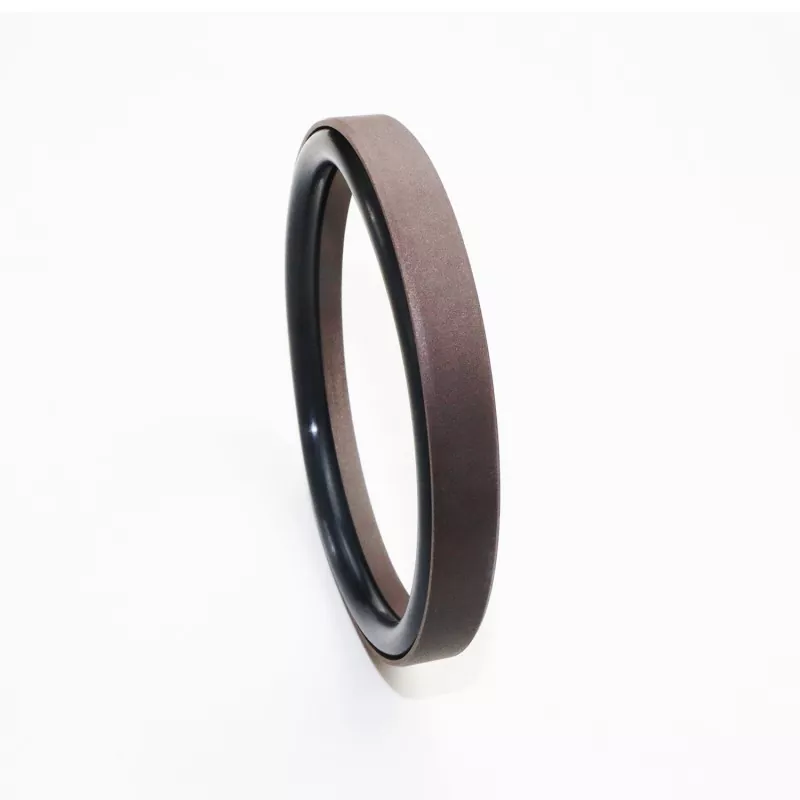

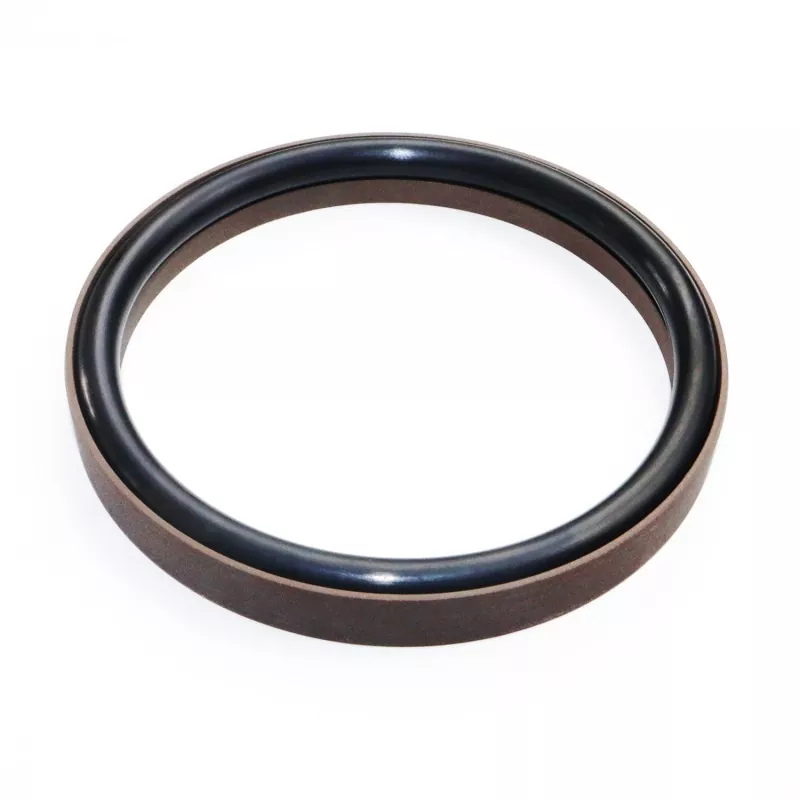

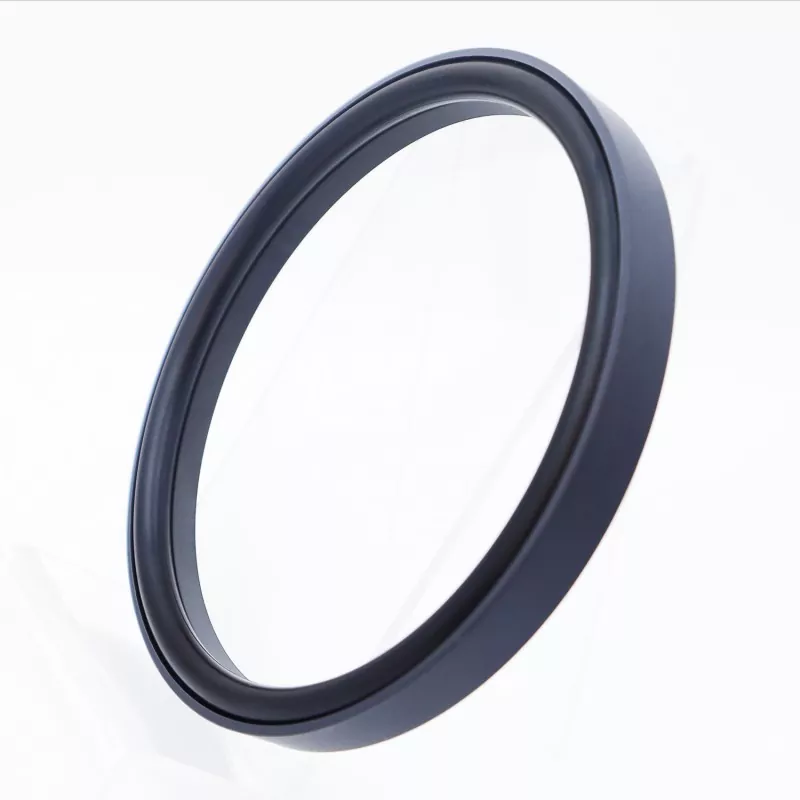

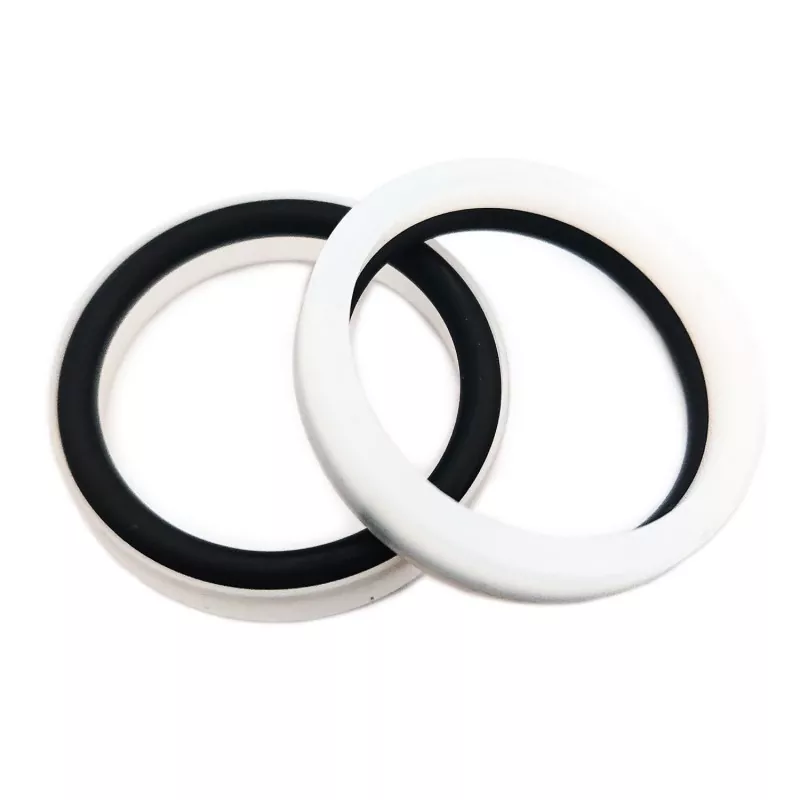

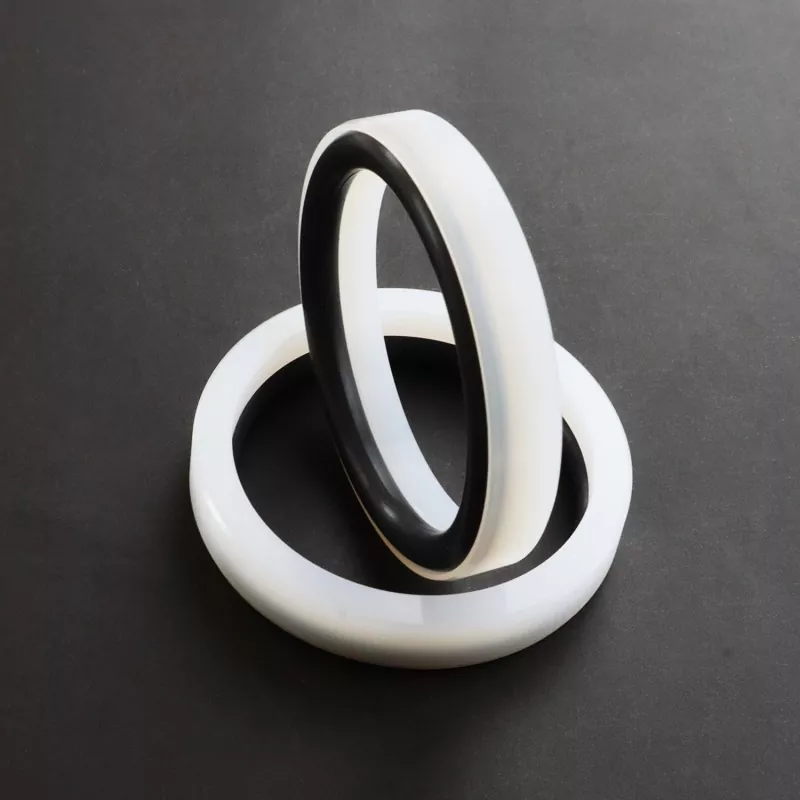

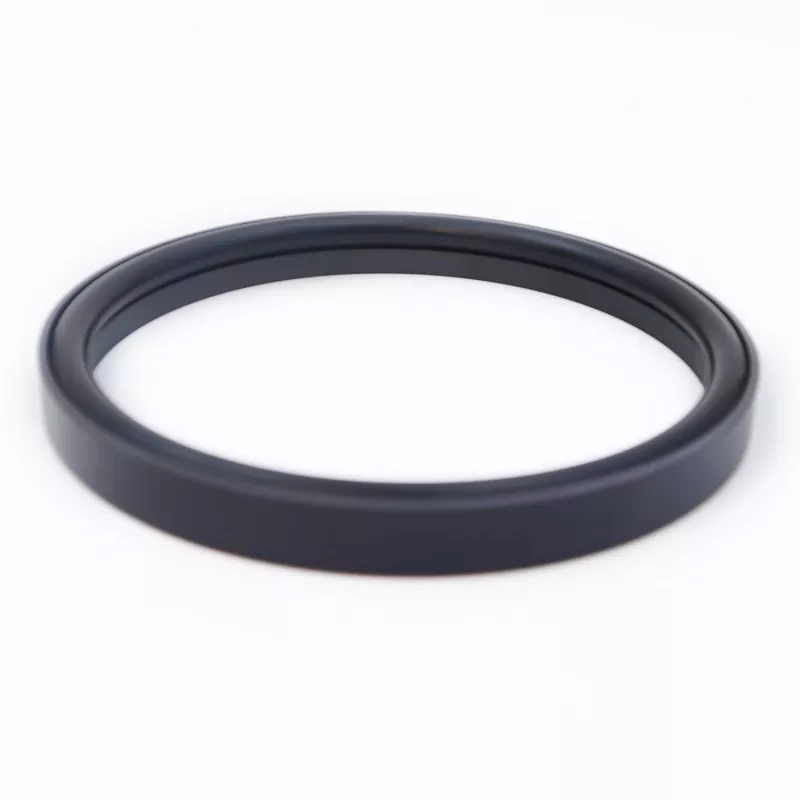

يتكون الختم المجمع المعزز للقضيب (المصمم للضغط العالي للغاية والتطبيقات المعتمدة على الماء) من حلقة إغلاق معززة بزاوية قائمة مصنوعة من PTFE (أو مركب PTFE) وحلقة دائرية مطاطية. وهي متوفرة في سلسلتي RC58 وRC59، اعتمادًا على الحلقة الدائرية المحددة المستخدمة (المتوافقة مع معيار GB1235). إنه يوفر أداءً منخفض الاحتكاك - مما يضمن عدم وجود مقاومة عند بدء التشغيل وحركة ترددية سلسة دون انزلاق - وهو مناسب للتشغيل طويل الأمد في البيئات الخالية من الزيت، وبالتالي يقلل بشكل كبير من احتمالية تعطل المعدات وخفض تكاليف الصيانة.
بفضل السُمك الأمثل لحلقة الغلق، يعمل الختم بفعالية حتى عند استخدامه مع الماء أو أي وسائط أخرى منخفضة اللزوجة. كما يعزز التصميم الهيكلي لحلقة الختم المعززة من مقاومتها للضغوط العالية والعالية جدًا. بشكل عام، لا يمكن تركيب هذا الختم في أخدود مغلق.
1. احتكاك منخفض: الحد الأدنى من مقاومة بدء التشغيل، والحركة السلسة، والاحتكاك الديناميكي والثابت المتساوي، وعدم الانزلاق؛
2. عمر خدمة طويل: مناسب لتطبيقات التشحيم الخالية من الزيوت.
3. مناسبة لإغلاق أنظمة الضغط العالي والضغط العالي للغاية، وكذلك الوسائط منخفضة اللزوجة مثل الماء؛
لا ينبغي أن تحدث القيم الحدية في وقت واحد.
|
الضغط (ميجا باسكال) |
درجة الحرارة (درجة مئوية) |
السرعة م/ث |
وسائط |
|
≥200 |
-35 إلى +100 (مع حلقة NBR O) |
≥6 |
الزيوت الهيدروليكية ذات الأساس المعدني، والسوائل المقاومة للحريق (HFA/HFB)، والمياه، وما إلى ذلك. |
|
-20 إلى +200 (مع حلقة FKM O) |
1. تشتمل مواد الحلقة الدائرية المتوافقة على: مطاط النتريل RO1 (NBR)، ومطاط الفلور المطاطي RO2 (FKM)، إلخ.
2. مادة حلقة الختم: مادة قياسية PTFE3؛ وتشمل المواد البديلة PTFE2، PTFE4، وغيرها من المواد البلاستيكية عالية الأداء.
نموذج الطلب: RC58—80x69.2x10.5—PTFE3—R01
النموذج - قطر التجويف × قطر الأخدود × عرض الأخدود | PTFE3 - كود مادة PTFE المعدل | R01 - كود مادة الحلقة
المواصفات ضمن نطاق المعلمة متوفرة.
|

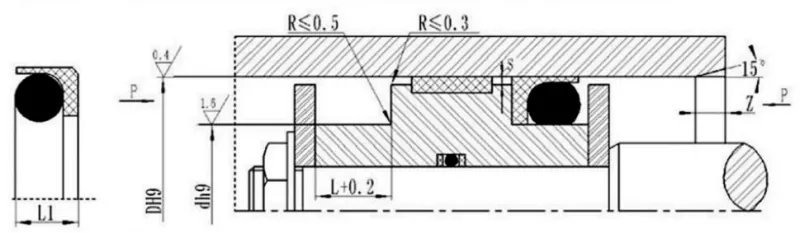

النموذج القياسي DH9 RC58 |
تحميل خفيف DH9 RC58-Q |
الثقيلة DH9 RC58-Z |
قطر الأخدود د ح9 |
عرض الأخدود ل+0.2 |
ارتفاع الختم L1 |
شعاع الزاوية رماكس |
الخلوص الشعاعي |
الشطب زمين |
قطر السلك الدائري يفعل |
|
|
<20 ميجا باسكال |
<60 ميجا باسكال |
|||||||||
|
8 ~ 12.9 |
13~23.9 |
- |
د-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49.9 |
9 ~ 12.9 |
د-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
13~23.9 |
د-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
د-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
د-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000 ~ 1599 |
122~690.9 |
د-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1599 |
> 1600 |
691~999 |
د-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
> 1600 |
- |
1000 ~ 1599 |
د-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
ملحوظة: بالنسبة للضغوط التي تزيد عن 60 ميجا باسكال، يتم استخدام تسامح مناسب H8/f8 في منطقة قاعدة الختم؛ للختم عالي الضغط، Smax <0.05.
متوافق مع الحلقات GB1235؛ يمكن توفير أي حجم ضمن نطاق المعلمة المحدد.
|
نطاق الفتحة د ح9 |
قطر الأخدود د ح9 |
عرض الأخدود ل+0.2 |
الخلوص الشعاعي |
شعاع الزاوية رماكس |
الشطب زمين |
قطر السلك الدائري يفعل |
|
|
<20 ميجا باسكال |
<60 ميجا باسكال |
||||||
|
10~54 |
د-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55 ~ 165 |
د-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166 ~ 1500 |
د-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
