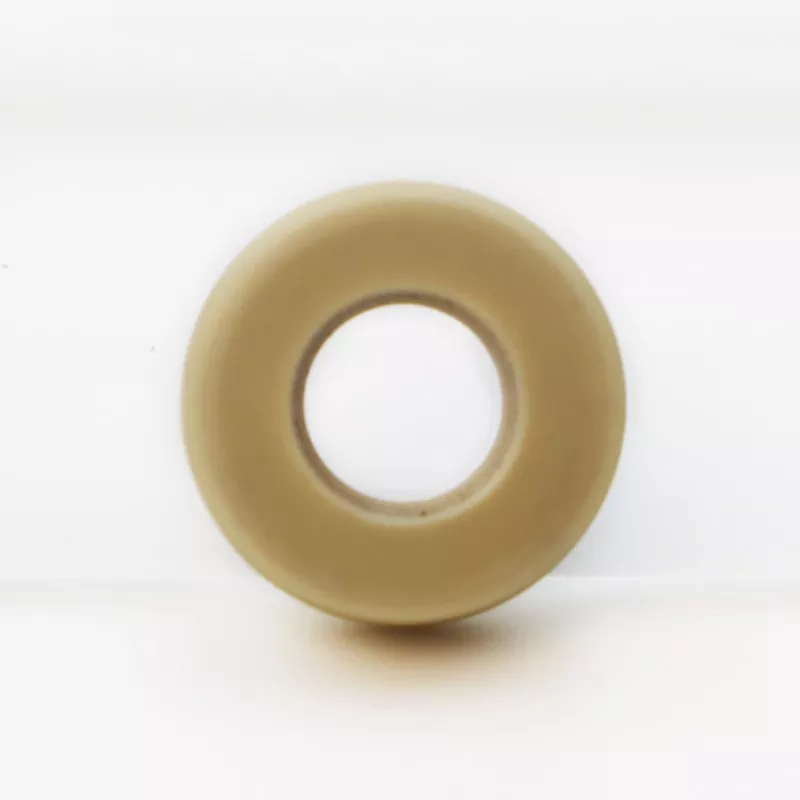

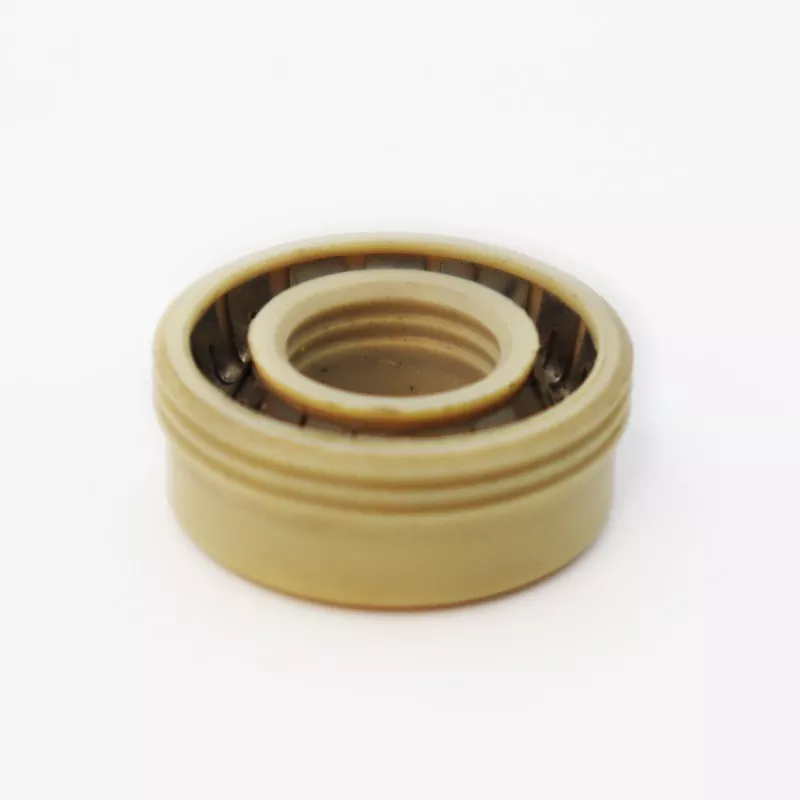

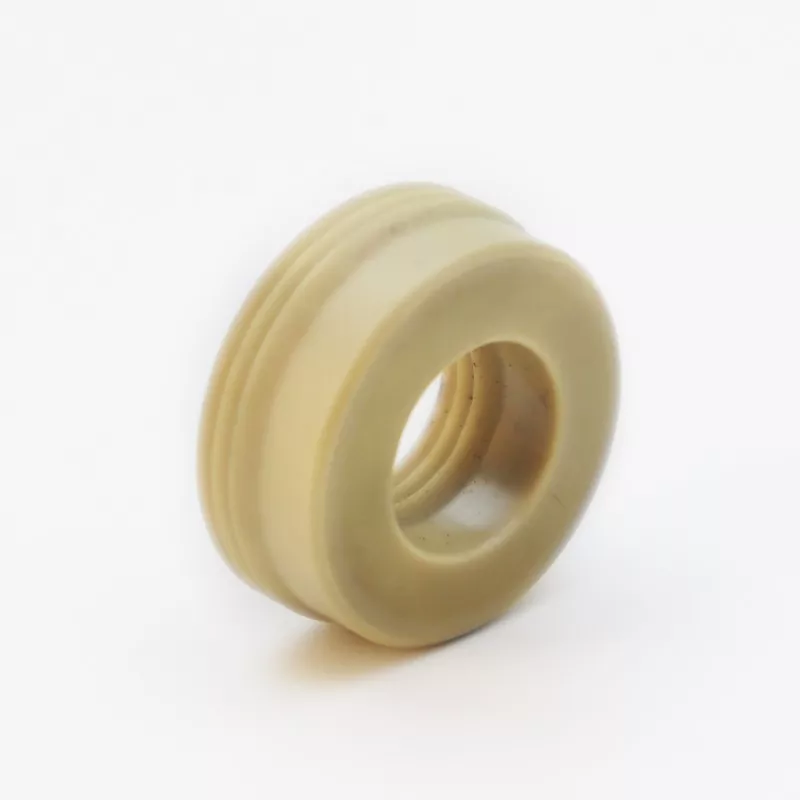

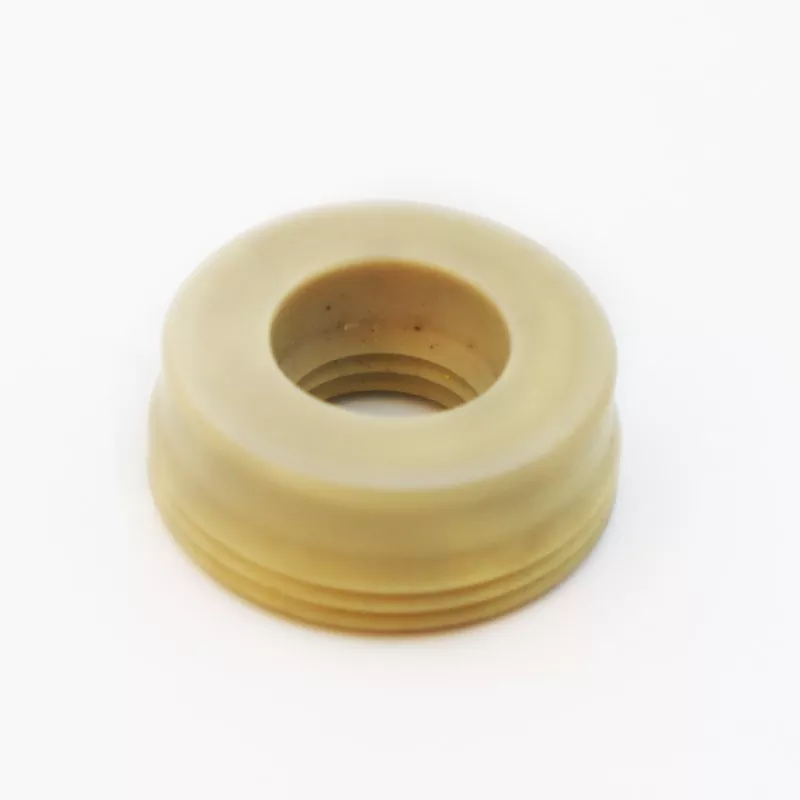

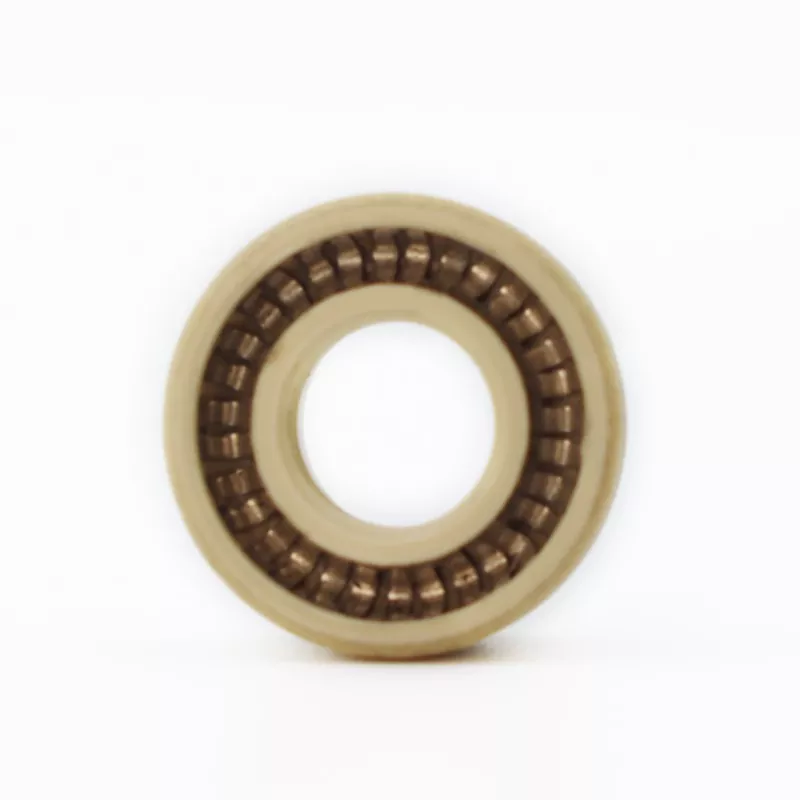

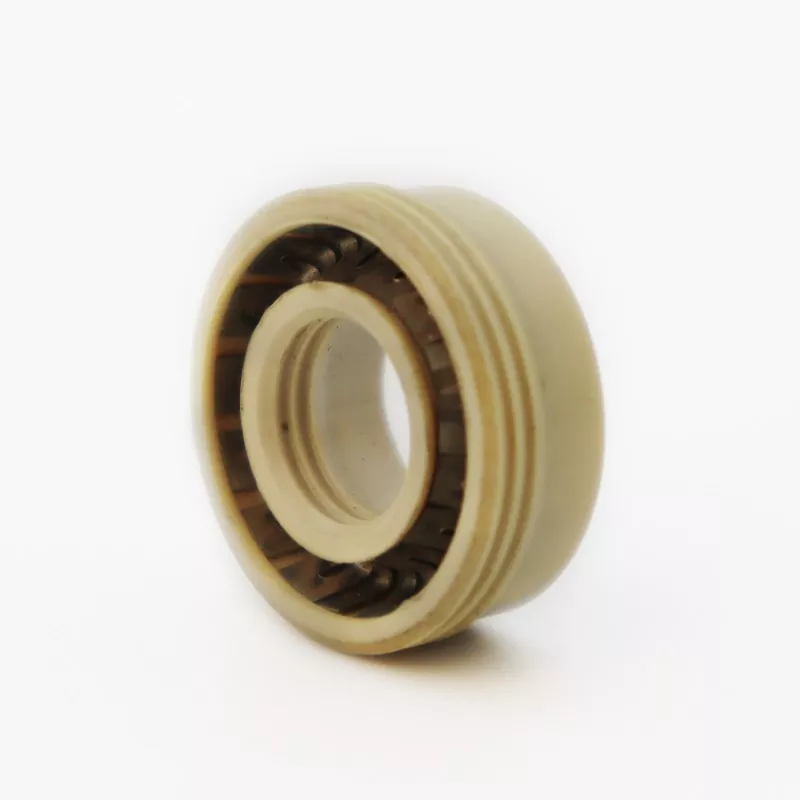

يتميز Ruichen FS-C Multi-Lip Spring-Energized Seal بتصميم فريد من نوعه للشفاه المسننة الذي يعزز أداء الختم بشكل كبير. يعد طراز FS-C خيارًا مثاليًا للتطبيقات التي تتطلب تحكمًا صارمًا في التسرب.
إنه يوفر إحكامًا مستقرًا وموثوقًا — يوازن بين الاحتكاك المنخفض وعمر الخدمة الطويل — عند ضغوط تشغيل تصل إلى 40 ميجا باسكال (تتطلب الضغوط التي تتجاوز هذا الحد تكوينًا محددًا للأخدود العريض).
لا ينبغي أن تحدث القيم الحدية في وقت واحد.
|
الضغط (ميجا باسكال) |
السرعة (م/ث) |
درجة الحرارة درجة مئوية |
وسائط |
|
|
<40: استخدم عرض الأخدود L > 40 ميجا باسكال: استخدم عرض الأخدود L1 |
<10 |
بو / دو -35~+250 |
آخر -200~+250 |
جميع السوائل والمواد الكيميائية والغازات |
يخلق الهيكل متعدد الشفاه لهذا النموذج حواجز مانعة للتسرب متعددة، مما يضمن إحكامًا ممتازًا للغاز والسائل حتى عند الضغوط المنخفضة. لقد تم تصميمه خصيصًا لبيئات التفريغ أو التطبيقات ذات فروق الضغط المنخفضة للغاية، بينما يستوعب أيضًا ضغوط التشغيل حتى 40 ميجا باسكال (شريطة استخدام أخدود موسع).
توفر الأختام النابضة بالحياة Ruichen FS-C أداءً استثنائيًا في معدات التفريغ والأدوات التحليلية وأجهزة القياس الدقيقة والصمامات عالية المواصفات. إن خصائصها المنخفضة الاحتكاك وحركتها السلسة تجعلها مناسبة بشكل خاص لتطبيقات التحكم الدقيق في الحركة. تضمن أختام Ruichen FS-C المصممة خصيصًا موثوقية الختم على المدى الطويل لمعدات البحث العلمي والأدوات الطبية وأنظمة التحكم الصناعية عالية الدقة.
جميع الأبعاد ضمن النطاقات المحددة متوفرة.
ملاحظة: إذا لم تكن المواصفات المطلوبة مدرجة في هذا الجدول، يرجى الاتصال بنا؛ يمكن توفير منتجات يصل حجمها إلى 1600 مم.
|

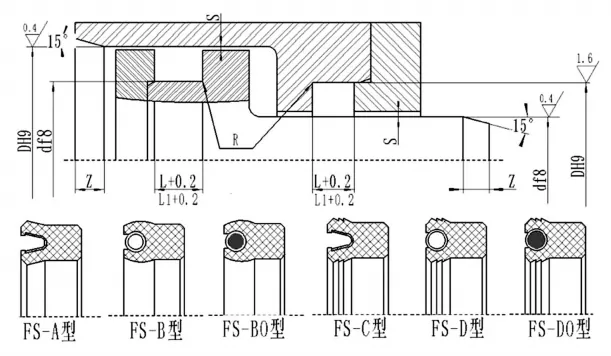

d |
D |
ل+0.2 |
L1+0.2 (ينطبق على الضغوط> 40 ميجا باسكال) |
الخلوص الشعاعي |
طول الشطب زمين |
رماكس |
|
|
<20 ميجا باسكال |
<40 ميجا باسكال |
||||||
|
3 ~ 10 |
د+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10 ~ 22 |
د+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22 ~ 50 |
د+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48 ~ 150 |
د+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150 ~ 400 |
د+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
ملاحظة التثبيت: بالنسبة لتطبيقات الضغط العالي (> 40 ميجا باسكال)، يجب استخدام أخدود بالعرض المحدد (L1)، ويجب التحكم بشكل صارم في تفاوتات التثبيت.
