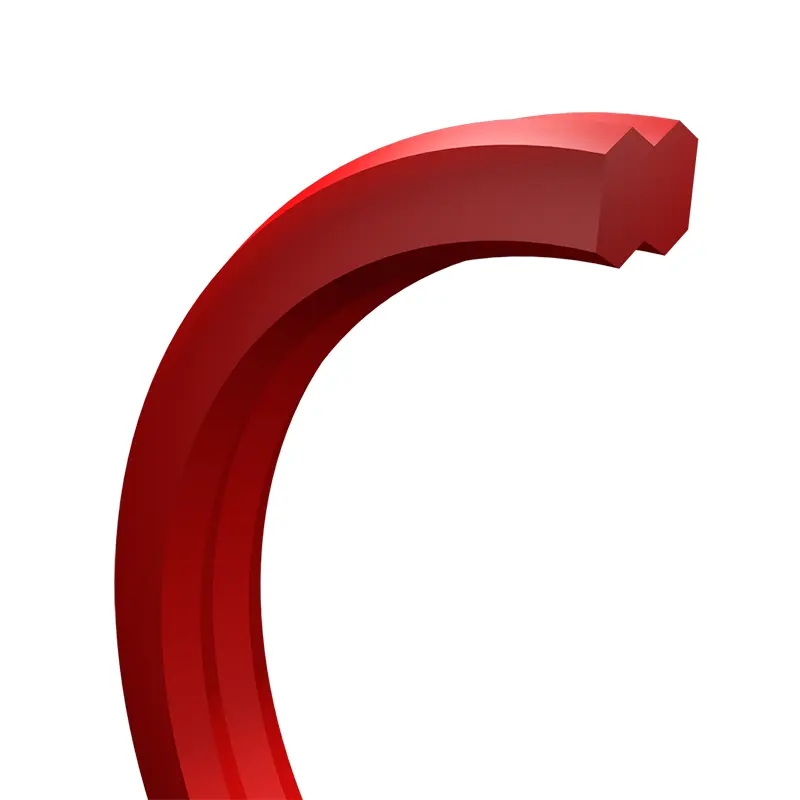

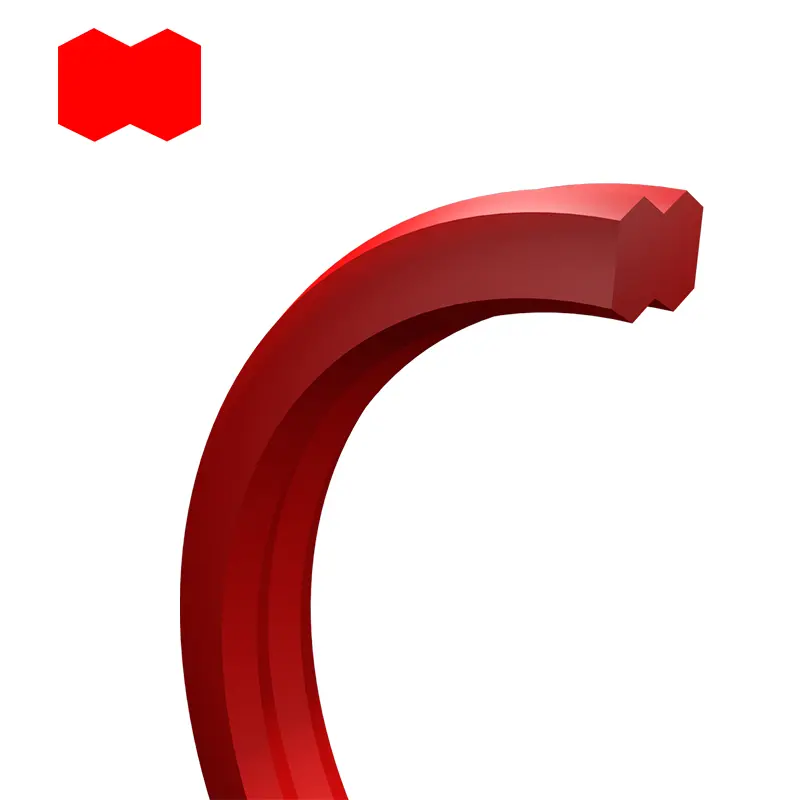

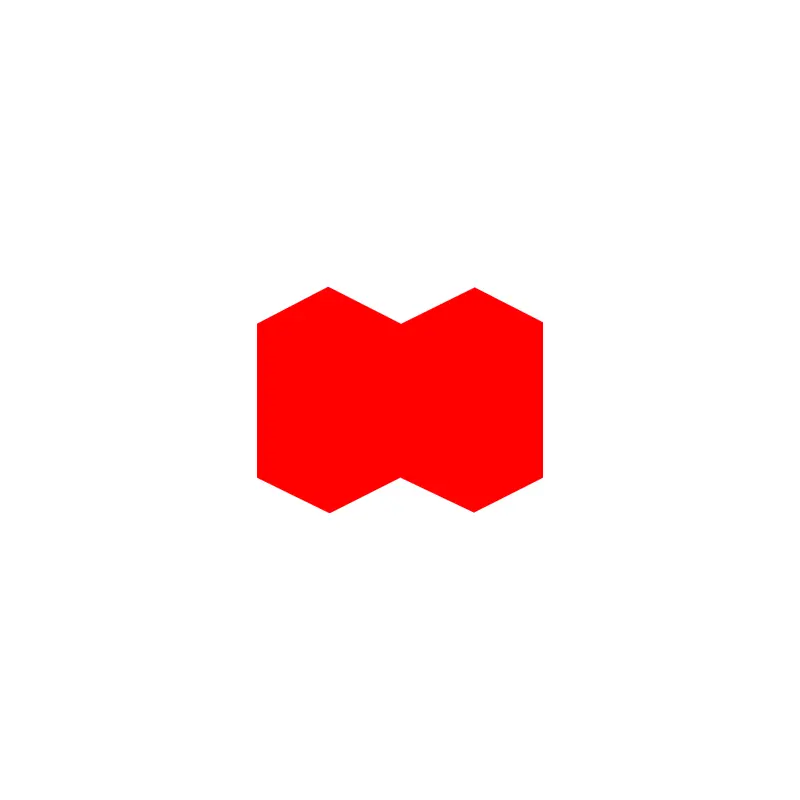

في تصميم الأسطوانة الهيدروليكية الحالية ، يتم استخدام حلقات O أو مجموعة الحلقة O-Ring + المحتفظ بها بشكل أساسي كختمات ثابتة. ومع ذلك ، فإن حل الختم هذا له مخاطر معينة أثناء التجميع لأن الحلقة O قد تكون ملتوية وقد لا يكون موضع الحلقة المحتفظ به الأمثل. يُظهر هذا الحل أيضًا عيوب في حالة نبض الضغط وتطفل الأوساخ. في هذه الحالة ، يمكن استخدام حلقة الختم على شكل دمبل كبديل مثالي كختم هيدروليكي ثابت لأصل واحد.
ميزات وتطبيقات المنتج:
البيانات الفنية
الضغط: ما يصل إلى 50 ميجا باسا.
درجة الحرارة: -35 ℃ ...+110 ℃.
المواد: البولي يوريثان.
متطلبات التثبيت
(1) يتم تحديد شجرة التثبيت C وفقًا لقيمة عمق الأخدود W (مم)
عندما w <3 ؛ C≥3.
عندما w> 3 ؛ C≥5.
(2) الانتهاء من السطح
| نوع الختم | سطح | ر | RZ | RMAX |
| ختم شعاعي | أسطح التزاوج (التجويف ، مكبس ، رمح) | ≤1.6 | ≤6.3 | ≤10 |
| أخدود أسفل | ≤3.2 | ≤6.3 | ≤16 | |
| الجانب الأخدود | ≤3.2 | ≤6.3 | ≤16 |
(3) لا تحتوي حلقة الختم على شكل دمبل على تسرب في ظل ظروف الاختبار التالية ومقاومة للغاية للبثق.
|
|
اختبار الجهد العالي | اختبار نبض الضغط |
| الضغط ص | 40/52MPA | 30mpa |
| درجة الحرارة ر | 100 ℃/80 ℃ | 60 ℃ درجة حرارة خزان الوقود القصوى |
| واسطة | الزيت الهيدروليكي HLP 46 | الزيت الهيدروليكي HLP 46 |
| في ظل ظروف الاختبار | 72h | 500000 نبض الضغط |
(4) فجوة الختم الأمثل:
تجويف الأسطوانة - H8
دليل الأكمام - G6
نظرًا لأن الختم مقاوم جدًا للبثق ، يمكن تحقيق فجوة ختم شعاعية من 0.2 مم.
في استخدام درجات الحرارة المنخفضة ، يجب تجنب الانحرافات عن غلاف الدليل إلى تجويف الأسطوانة وقضيب المكبس.
توصيات التثبيت
ميزة
بالمقارنة مع حلقات O أو مجموعات الحلقة المحتفظ بها O-Ring + ، فإن الأختام الدمبل لها المزايا التالية:
(1) مقاومة للغاية للالتواء
(2) سهلة التثبيت
(3) حياة الخدمة الطويلة
(4) مقاومة الضغط العالي
طلب
تستخدم أختام الدمبل بشكل شائع في الأسطوانات الهيدروليكية ، مثل:
(1) فوروكات
(2) هيدروليات آلات البناء
(3) هيدروليكيات صناعية
(4) أدوات الآلة
(5) آلات صب الحقن
(6) المطابع الهيدروليكية
(7) صمامات الخرطوشة
