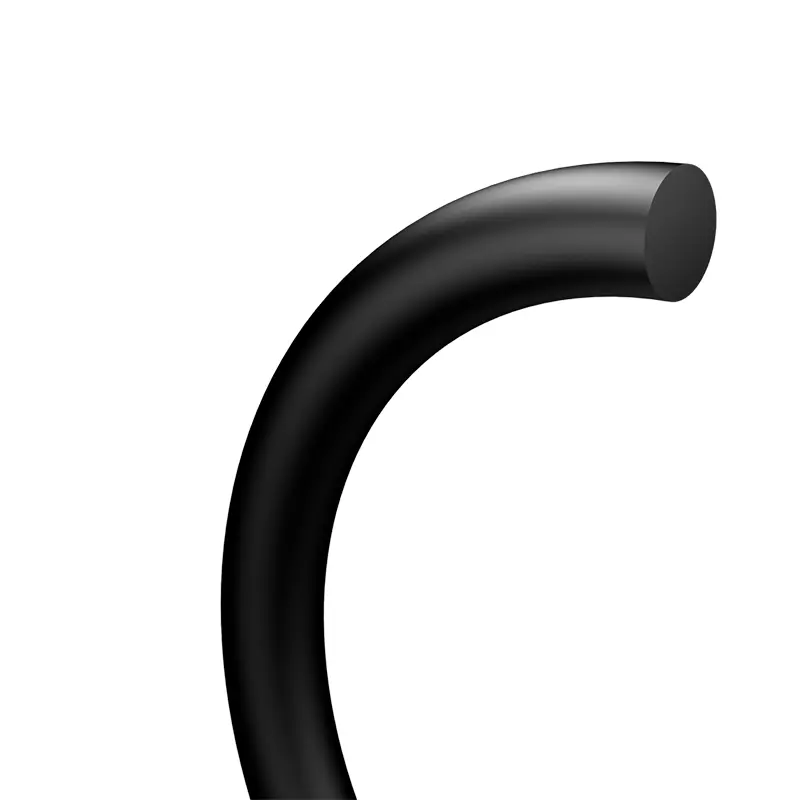

الحلقات الدائرية هي أكثر الأختام شيوعًا المستخدمة في المكونات الهيدروليكية والهوائية وأجهزة النظام، وتستخدم على نطاق واسع في مناسبات الختم المختلفة.
يمكن استخدام الحلقات الدائرية كعناصر مانعة للتسرب بالإضافة إلى عناصر تطبيق القوة للأختام المنزلقة الهيدروليكية وحلقات الغبار. في ظل درجات حرارة وضغوط ووسائط سائلة وغازية مختلفة، يمكن لهذه المنتجات أن تعمل كأختام في حالة ثابتة أو متحركة. يمكن القول أنه في المجال الصناعي، سواء كان ذلك عبارة عن ختم واحد للإصلاح والصيانة، أو في تطبيقات مثل الطيران وصناعة السيارات والصناعة العامة، فإن الحلقات O موجودة في كل مكان تقريبًا.
ميزات المنتج والتطبيقات:
الحلقات لها العديد من المزايا:
(1) مناسبة لمجموعة متنوعة من أشكال الختم، بما في ذلك الختم الثابت والختم الديناميكي.
(2) مناسبة لمجموعة متنوعة من أوضاع الحركة، مثل الحركة الدورانية أو الحركة الترددية المحورية أو الحركة المركبة.
(3) مناسبة لمجموعة متنوعة من وسائط الختم المختلفة، بما في ذلك النفط والماء والغاز والوسائط الكيميائية أو غيرها من الوسائط المختلطة؛

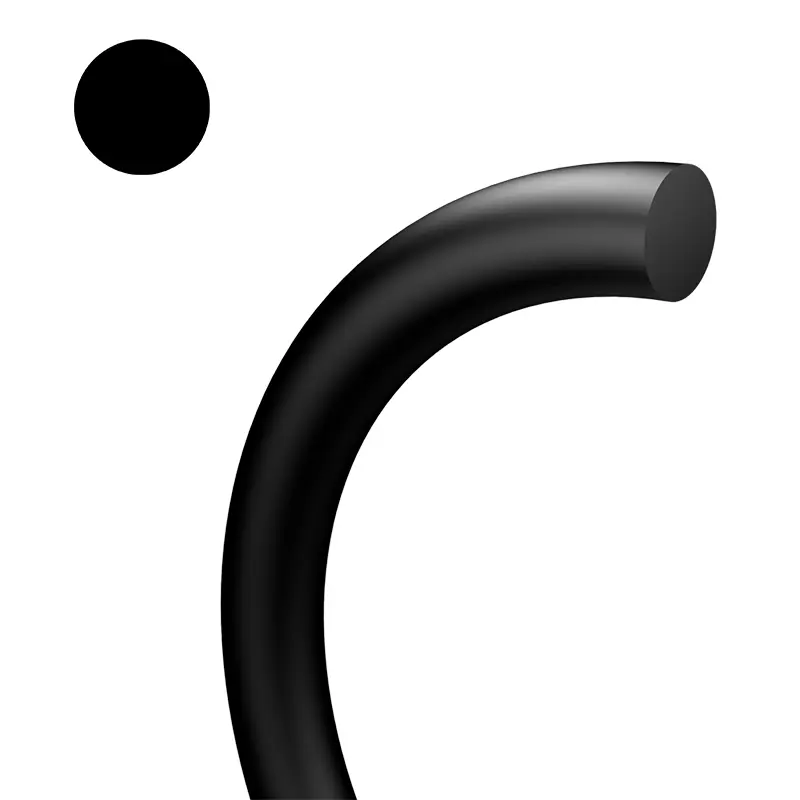

(4) هيكل المقطع العرضي بسيط للغاية، وله تأثير الختم الذاتي، وأداء الختم الموثوق به، والهيكل المدمج، وسهولة التجميع والتفكيك؛
(5) هناك أنواع عديدة من المواد؛
(6) منخفضة التكلفة؛
(7) مقاومة الاحتكاك الديناميكي صغيرة نسبيًا.

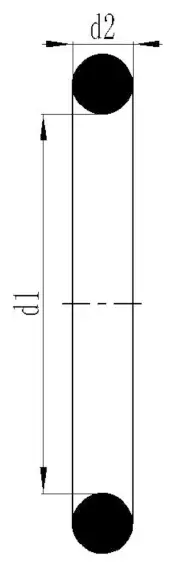

تظهر قائمة معايير الحلقة O في الجدول أدناه:
| جدول 1-1 قائمة معايير الحلقة O | |||||||
| معيار | يا الدائري قطر المقطع العرضي d2 |
 |
|||||
| المعيار الأمريكي AS 568 المعيار البريطاني BS 1516 |
1.7 8 |
2.62 | 3.53 | 5.33 | 6.99 | - | |
| المعيار الياباني JIS B 2401 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.4 | |
| المعيار الدولي IS0 3601/1 المعيار الألماني DIN 3771/1 المعيار الصيني GB 3452.1 | 1.8 | 2.65 | 3.55 | 5.30 | 7.00 | - | |
| المعيار الصيني GB1235 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.6 | |
| الأحجام المترية المفضلة | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | ||
| 8.0 | 10.0 | 12.0 | - | - | - | ||
| المعيار الأمريكي AS 568 (سلسلة 900) |
1.0 2 |
1.42 | 1.63 | 1.83 | 1.98 | 2.08 | |
|
2.2 1 |
2.46 | 2.95 | 3.00 | - | - | ||
آلية الختم
الحلقة O عبارة عن عنصر ختم تلقائي ثنائي الاتجاه. أثناء التثبيت، يحدد الضغط المسبق الشعاعي والمحوري قدرة الختم الأولية للحلقة O نفسها، والتي تزداد مع زيادة ضغط النظام.
(1) حالة غير مضغوطة
(2) حالة مضغوطة بدون ضغط
(3) الضغط
معلمات الأداء
جدول 1-2 معلمات أداء الحلقة O
| معيار | ختم ثابت | ختم ديناميكي |
| ضغط العمل | بدون الاحتفاظ بالحلقة، يمكن أن يصل الحد الأقصى إلى 20MPa؛ مع حلقة الاحتفاظ، يمكن أن يصل الحد الأقصى إلى 40MPa: مع حلقة الاحتفاظ الخاصة، يمكن أن يصل الحد الأقصى إلى 200MPa | بدون الاحتفاظ بالحلقة، يمكن أن يصل الحد الأقصى للضغط إلى 5MPa؛ مع الاحتفاظ بحلقة الضغط العالي |
| سرعة | الترددية 0.5 م / ث كحد أقصى ، والدوران 2 م / ث كحد أقصى | |
| درجة حرارة | مناسبات عامة: -30~+110، مناسبات خاصة: -60~+250، مناسبات متناوبة: -30~+80 | |
| واسطة | انظر (جدول خصائص المواد) | |
اختيار يا الدائري
1. وسط العمل وظروف العمل
عند اختيار مادة الحلقة O، يجب مراعاة التوافق مع وسط العمل أولاً، ويجب أيضًا مراعاة ظروف العمل مثل الضغط ودرجة الحرارة ووقت العمل المستمر ودورة التشغيل لجزء الختم. إذا تم استخدامه في حالة الدوران، يجب مراعاة ارتفاع درجة الحرارة الناتج عن حرارة الاحتكاك. تتميز مواد الختم المختلفة بخصائص فيزيائية وكيميائية مختلفة، يرجى الرجوع إلى "جدول خصائص المواد" للحصول على التفاصيل.
2. نوع الختم وحجم أخدود التثبيت
(1) وفقًا لشكل الختم، يمكن تقسيمه إلى: ختم ثابت (ختم بدون حركة نسبية بين الأسطح المجاورة) وختم ديناميكي (ختم بحركة ترددية بين الأجزاء المختومة)؛
(2) وفقًا لغرض الختم، يمكن تقسيمه إلى: ختم الثقب، وختم العمود، وختم الدوار؛
(3) وفقًا لنموذج التثبيت، يمكن تقسيمه إلى: التثبيت المحوري (مقطعه العرضي مشوه محوريًا بعد التثبيت) والتركيب الشعاعي (مقطعه العرضي مشوه شعاعيًا بعد التثبيت).
①ختم ثابت محوري
جدول 3-1 أبعاد أخدود تركيب الختم الثابت المحوري
| قطر السلك الدائري d2 | عمق الأخدود ث+0.05 | عرض الأخدود ل+0.25 | قطر السلك الدائري d2 | عمق الأخدود ث+0.05 | عرض الأخدود ل+0.25 | قطر السلك الدائري d2 | عمق الأخدود ث+0.05 | عرض الأخدود ل+0.25 |
| 1 | 0.7 | 1.4 | 2.7 | 2.1 | 3.8 | 5.7 | 4.6 | 7.6 |
| 1.2 | 0.9 | 1.6 | 2.8 | 2.1 | 4 | 6 | 4.8 | 8.1 |
| 1.25 | 0.9 | 1.7 | 3 | 2.3 | 4.1 | 6.5 | 5.3 | 8.6 |
| 1.3 | 1 | 1.7 | 3.1 | 2.4 | 4.2 | 6.99 | 5.7 | 9.7 |
| 1.5 | 1.1 | 2.1 | 3.5 | 2.7 | 4.8 | 7 | 5.7 | 9.7 |
| 1.6 | 1.2 | 2.2 | 3.53 | 2.7 | 4.9 | 7.5 | 6.2 | 10.1 |
| 1.78 | 1.3 | 2.5 | 3.55 | 2.7 | 5 | 8 | 6.6 | 10.7 |
| 1.8 | 1.3 | 2.6 | 3.6 | 2.8 | 5.1 | 8.4 | 7.1 | 11.1 |
| 1.9 | 1.4 | 2.7 | 3.7 | 2.9 | 5.2 | 8.5 | 7.2 | 11.3 |
| 2 | 1.5 | 2.8 | 4 | 3.1 | 5.5 | 9 | 7.6 | 12 |
| 2.2 | 1.6 | 3.1 | 4.3 | 3.3 | 5.9 | 9.5 | 8.1 | 12.5 |
| 2.4 | 1.8 | 3.3 | 4.5 | 3.5 | 6.1 | 10 | 8.5 | 13.6 |
| 2.5 | 1.9 | 3.5 | 5 | 4 | 6.7 | 10.5 | 8.9 | 14 |
| 2.6 | 2 | 3.6 | 5.3 | 4.2 | 7.2 | 11 | 9.4 | 14.7 |
| 2.62 | 2 | 3.7 | 5.33 | 4.2 | 7.3 | 12 | 10.4 | 15.7 |
| 2.65 | 2 | 3.8 | 5.5 | 4.5 | 7.4 | 15 | 13.2 | 19.4 |

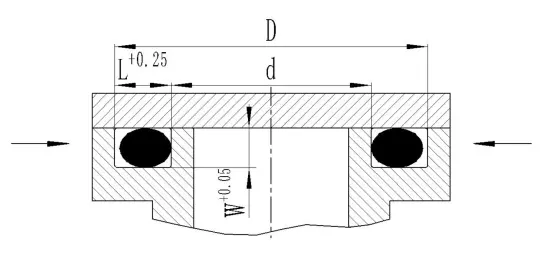

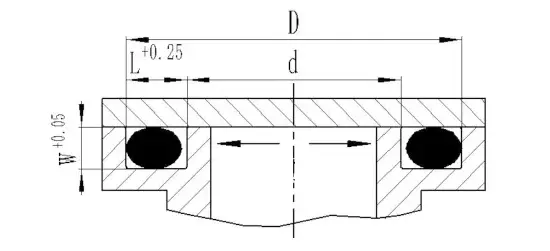

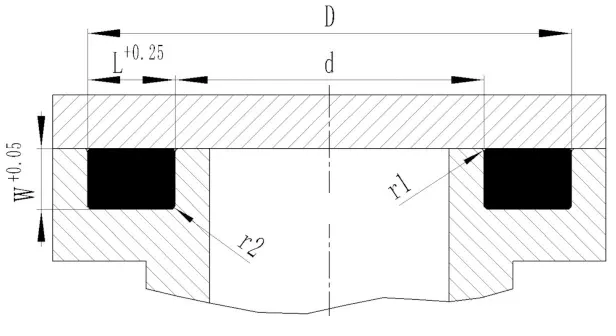

②ختم ثابت شعاعي

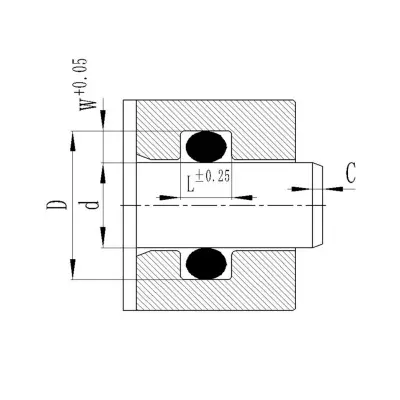

ختم الثقب الشعاعي: يوجد أخدود التثبيت على العمود، والقطر الداخلي للحلقة O يساوي أو أصغر قليلاً من القطر السفلي للأخدود d.
ختم العمود الشعاعي: يوجد أخدود التثبيت في الفتحة، ويكون القطر الداخلي للحلقة O وقطر العمود المختوم d أقرب ما يمكن.
| جدول 1-4 أبعاد أخدود تركيب الختم الثابت الشعاعي | |||||||||||
| قطر السلك الدائري د2 | عمق الأخدود ث+0.05 | عرض الأخدود لتر ± 0.25 | C | قطر السلك الدائري د2 | عمق الأخدود ث+0.05 | عرض الأخدود لتر ± 0.25 | C | قطر السلك الدائري د2 | عمق الأخدود ث+0.05 | عرض الأخدود لتر ± 0.25 | C |
| 1 | 0.75 | 1.3 | 1.2 | 2.7 | 2.1 | 3.6 | 2 | 5.7 | 4.6 | 7.6 | 3.5 |
| 1.2 | 0.9 | 1.6 | 1.2 | 2.8 | 2.2 | 3.7 | 2 | 6 | 4.9 | 7.9 | 3.5 |
| 1.25 | 0.9 | 1.7 | 1.2 | 3 | 2.3 | 3.9 | 2.5 | 6.5 | 5.4 | 8.4 | 4 |
| 1.3 | 1 | 1.7 | 1.2 | 3.1 | 2.4 | 4 | 2.5 | 6.99 | 5.8 | 9.2 | 4 |
| 1.5 | 1.1 | 2 | 1.5 | 3.5 | 2.7 | 4.6 | 2.5 | 7 | 5.8 | 9.3 | 4 |
| 1.6 | 1.2 | 2.1 | 1.5 | 3.53 | 2.7 | 4.7 | 2.5 | 7.5 | 6.3 | 9.8 | 4 |
| 1.78 | 1.3 | 2.4 | 1.5 | 3.55 | 2.8 | 4.7 | 2.5 | 8 | 6.7 | 10.5 | 4 |
| 1.8 | 1.3 | 2.4 | 1.5 | 3.6 | 2.8 | 4.8 | 2.5 | 8.4 | 7.1 | 10.9 | 4.5 |
| 1.9 | 1.4 | 2.5 | 1.5 | 3.7 | 2.9 | 4.9 | 2.5 | 8.5 | 7.2 | 11 | 4.5 |
| 2 | 1.5 | 2.6 | 2 | 4 | 3.2 | 5.2 | 3 | 9 | 7.7 | 11.7 | 4.5 |
| 2.2 | 1.7 | 3 | 2 | 4.3 | 3.4 | 5.6 | 3 | 9.5 | 8.2 | 12.3 | 4.5 |
| 2.4 | 1.8 | 3.2 | 2 | 4.5 | 3.6 | 5.8 | 3 | 10 | 8.6 | 13 | 5 |
| 2.5 | 1.9 | 3.3 | 2 | 5 | 4 | 6.5 | 3 | 10.5 | 9 | 13.8 | 5 |
| 2.6 | 2 | 3.4 | 2 | 5.3 | 4.3 | 7 | 3 | 11 | 9.5 | 14.3 | 5 |
| 2.62 | 2 | 3.5 | 2 | 5.33 | 4.3 | 7.1 | 3.5 | 12 | 10.5 | 15.6 | 5 |
| 2.65 | 2 | 3.6 | 2 | 5.5 | 4.5 | 7.2 | 3.5 | 15 | 13.2 | 19.2 | 5 |
③ختم الفراغ (ختم ثابت)
التعبئة والتغليف الفراغي عبارة عن ختم على شكل حرف O في ظروف خاصة، ويكون ضغط النظام المختوم أقل من 1 جو قياسي (101.325 كيلو باسكال).
متطلبات حجم الأخدود للتطبيق والتركيب هي كما يلي:
أ. تمتلئ مساحة أخدود التثبيت بنسبة 100٪ تقريبًا بحجم الحلقة O بعد التشوه، مما قد يزيد من مساحة الاتصال ويطيل وقت الانتشار من خلال المطاط الصناعي.
ب. يبلغ تشوه الضغط للمقطع العرضي للحلقة O حوالي 30٪.
ج. يجب استخدام الشحم الفراغي (للحد من التسرب).
د. ينبغي اعتبار خشونة السطح لكل سطح من أخدود التثبيت أعلى من متطلبات الأختام الهيدروليكية الثابتة، ويجب أن تكون النسبة المئوية لنطاق الاتصال ftp أكبر من 50%.
ه. يجب أن تكون الحلقة O مصنوعة من مواد متوافقة مع الغاز ونفاذية منخفضة وتشوه منخفض الضغط. هنا، نوصي باستخدام مطاط الفلور.
④ختم ديناميكي هيدروليكي شعاعي
نظرًا لأنه سيتم إزاحة الحلقة O أثناء الحركة، فإن تطبيقها يقتصر على الضغط المنخفض (بدون الاحتفاظ بالحلقة) والسرعة (الحركة الترددية = 0.5 م / ث؛ الحركة الدوارة = 2.0 م / ث).
3. عامل الصلابة
تعد صلابة مادة الحلقة O أحد المؤشرات المهمة لتقييم أداء الختم. تحدد صلابة الحلقة O ضغط الحلقة O والحد الأقصى لفجوة البثق المسموح بها للأخدود. بشكل عام، يتم توفير مطاط النتريل الخاص بـ Shore A70، والذي يمكنه تلبية معظم ظروف الاستخدام.

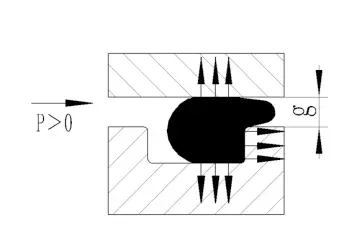

4. فجوة البثق
يرتبط الحد الأقصى المسموح به لفجوة البثق g max بضغط النظام، وقطر المقطع العرضي للحلقة O، وصلابة المادة. بشكل عام، كلما زاد ضغط العمل، قل الحد الأقصى المسموح به لفجوة البثق g max. إذا تجاوزت الفجوة g النطاق المسموح به، فسوف يتسبب ذلك في بثق الحلقة O أو حتى تلفها.
يوصى باستخدام حلقة الاحتفاظ في الأختام الديناميكية الشعاعية، والتي يمكن أن تمنع ضغط الحلقة O في الفجوة الشعاعية وكذلك زيادة ضغط العمل. عندما يتجاوز الضغط 5 ميجا باسكال ويكون القطر الداخلي أكبر من 50 مم، ويكون الضغط أكبر من 10 ميجا باسكال ويكون القطر الداخلي أقل من 50 مم، فمن المستحسن استخدام حلقة الاحتفاظ.
بالنسبة لتطبيقات الختم الثابت، يوصى بمطابقة H7/g6.
5. معدلات الشد والضغط
عندما يتم تثبيت الحلقة O في الأخدود، سيتم تمديدها وضغطها إلى حد معين. إذا كانت قيم التمدد والضغط كبيرة جدًا، فسيتم تكبير أو تقليل المقطع العرضي للحلقة بشكل مفرط. من أجل عدم التأثير على تأثير الختم، يوصى باتباع النقطتين التاليتين بدقة:
(1) بالنسبة لختم الثقب الشعاعي: يفضل أن تكون الحلقة O في حالة تمدد (أي d>d2)، والحد الأقصى المسموح به لمعدل التمدد هو 6%، لأن التمدد بنسبة 1% سيقلل بالمقابل قطر المقطع العرضي W بنسبة 0.5%.
الاستطالة = (د-2/د2) × 100% ＜6%
في المعادلة: د- القطر السفلي لأخدود التثبيت في سدادة الثقب الشعاعي
d2-القطر الداخلي للحلقة O
(2) بالنسبة لأختام العمود الشعاعي، يفضل ضغط الحلقة O على طول محيطها (أي D1 > D)، والحد الأقصى المسموح به لمعدل ضغط المحيط هو 3٪.
نسبة الضغط = (D1-D)/D1×100% <3%
في المعادلة: D1- القطر الخارجي للحلقة O
القطر السفلي D لأخدود التثبيت في ختم العمود الشعاعي
6. يتم استخدام الحلقات الدائرية كأختام للعمود الدوار
يمكن أيضًا استخدام الحلقات الدائرية كأختام للدوران منخفض السرعة وأعمدة دوارة قصيرة الدورة. عندما تكون السرعة المحيطية أقل من 0.5 م/ث، يمكن أن يعتمد اختيار الحلقة O على معايير التصميم العادية؛ عندما تكون السرعة المحيطية أعلى من 0.5 م / ث، من الضروري مراعاة ظاهرة انكماش الحلقة المطاطية الممدودة بعد تسخينها (ظاهرة حرارة جول)، لذلك يتم اختيار القطر الداخلي لحلقة الختم ليكون أكبر بحوالي 2٪ من قطر العمود المختوم، ويمكن تجنب الظاهرة المذكورة أعلاه. بعد تثبيت الحلقة O في الأخدود، يتم ضغطها شعاعيًا لتكوين تمويج ناعم، وبالتالي تحسين ظروف التشحيم.
7. قوة ضغط التثبيت

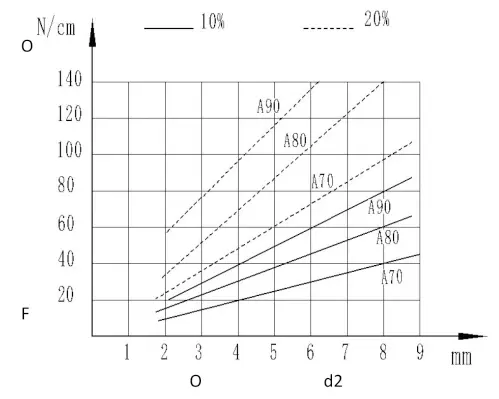

أثناء التثبيت، ترتبط قوة الضغط بدرجة الضغط الأولي وصلابة المادة. يوضح الشكل العلاقة بين وحدة قوة الضغط وقطر المقطع العرضي لكل سنتيمتر من محيط الختم، والذي يستخدم لتقدير حجم قوة الضغط عند تثبيت الحلقة O.
تصميم الهيكل المحلي

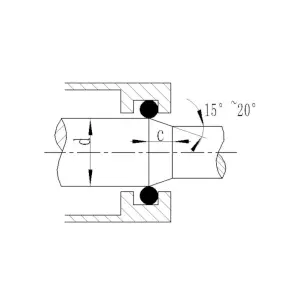

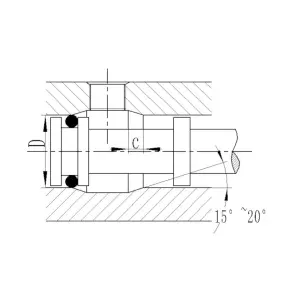

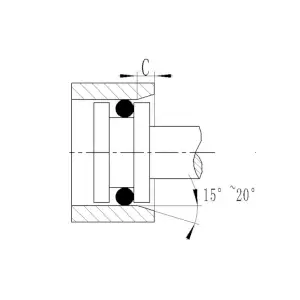

نظرًا لأنه سيتم ضغط الحلقة O أثناء التثبيت، لتجنب حدوث أضرار جسيمة، يجب معالجة نهاية الثقب أو نهاية العمود إلى شطب 15 درجة ~ 20 درجة، ويجب تقريب الحواف وإزالة النتوءات. إذا كانت الحلقة O ستمر عبر فتحة عرضية أثناء التثبيت، فيجب أيضًا أن تكون فتحة النقل مشطوفة أو مستديرة.
فتحة الشطب
الشطب رمح
الشطب/تقريب الثقوب الانتقالية
جدول 1-10 الحد الأدنى لطول الشطب Cدقيقة
| قطر القسم ث | .781.78، 1.80 | .62.62، 2.65 | .53.53، 3.55 | .55.30، 5.33 | .07.00 | > 8.40 | |
| الحد الأدنى لطول الشطب Cدقيقة | 15 درجة | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 |
|
|
20 درجة | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 |
خشونة سطح الشطب: Rz≥4.0μm Ra<0.8μm
الانحرافات المسموح بها في عيوب الشكل والسطح
نقوم بتصنيف الأشكال والعيوب السطحية للحلقات O إلى فئتين: N وS.
(1) N: يمثل الجودة القياسية لدينا، والتي يمكنها تلبية متطلبات الجودة العالية والتطبيقات اليومية بشكل كامل.
(2) S: مناسب للمناسبات التي تتطلب متطلبات عالية جدًا من حيث عيوب الشكل والسطح، وعادةً ما تتطلب إنتاجًا كبيرًا وتكلفة عالية.

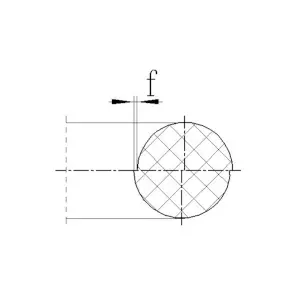

اختلال القالب د

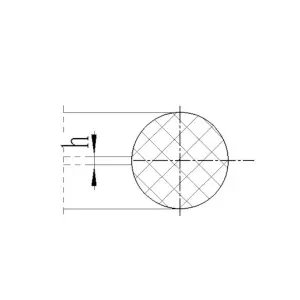

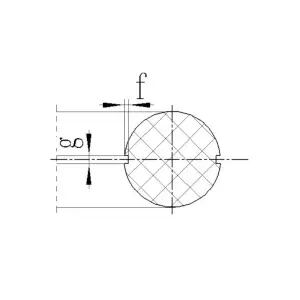

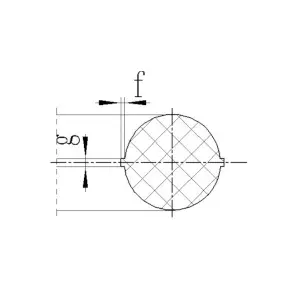

فلاش تقسيم القالب ح
انكماش تقسيم القالب
التشذيب المفرط

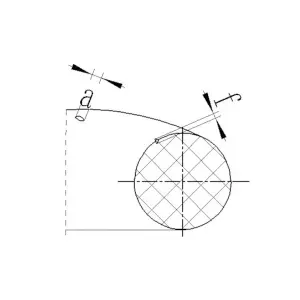

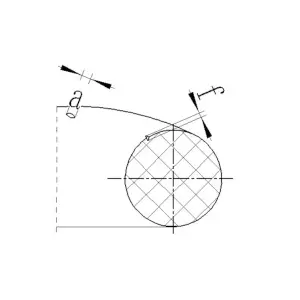

علامات التدفق
عيوب أخرى
| جدول 1-8 شكل الحلقة الدائرية وعيوب سطحها | ||||
| العيوب | فئة | الانحراف المسموح به للقسم W | ||
| .62.65 | >2.65 | |||
| معامل الخطأ | العرض ح | N | 0.06 | 0.12 |
| كمية فلاش | العرض ح | S | 0.05 | 0.09 |
| انكماش الفراق | العرض ح | N | 0.1 · واط | 0.1 · واط |
| العرض ح | 0.05 | 0.09 | ||
| العرض ح | S | 0.05 · واط | 0.05 · واط | |
| العرض ح | 0.05 | 0.09 | ||
| عرض التشذيب الزائد (يُسمح بالتشذيب الزائد، ولكن يجب أن يكون ضمن نطاق انحراف المقطع العرضي ويجب أن يظل السطح أملسًا) | العرض ح | N | 0.4 | 1.2 |
| العرض ح | S | 0.4 | 0.7 | |
| علامات التدفق (الاتجاه المحيطي) | سمك أ | N | 0.1 · معرف | 0.1 · معرف |
| العمق و | 0.03 | 0.06 | ||
| سمك أ | S | 0.05 · معرف | 0.05 · معرف | |
| العمق و | 0.03 | 0.06 | ||
| عيوب أخرى | سمك أ | N | 0.3 · واط | 0.3 · واط |
| العمق و | 0.05 | 0.09 | ||
| سمك أ | S | 0.1 · واط | 0.1 · واط | |
| العمق و | 0.03 | 0.06 | ||
| خشونة السطح | ميكرومتر | N | 10 | 16 |
| ميكرومتر | S | 5 | 6 | |
| ضوضاء | / | N | يسمح | |
| / | S | يسمح | ||
دليل التخزين
من أجل تجنب الخواص الفيزيائية والكيميائية للحلقات O الناتجة عن التخزين طويل الأجل، من الضروري توفير بيئة تخزين معقولة لضمان عدم تأثر الحلقات O أثناء التخزين طويل المدى.
أثناء التخزين يجب مراعاة النقاط التالية:
(1) يجب أن تكون بيئة التخزين جافة وخالية من الغبار وجيدة التهوية؛
(2) يجب أن تكون درجة الحرارة أعلى من +15 درجة مئوية ولكن لا تتجاوز +20 درجة مئوية؛
(3) قم بتخزينها في أكياس تغليف مجوفة قدر الإمكان، وتجنب المكونات التي تلحق الضرر بمواد الحلقة الدائرية؛
(4) تجنب أشعة الشمس المباشرة في بيئة التخزين والابتعاد عن مصادر الضوء فوق البنفسجي؛
(5) عند التخزين، يجب أن تكون الحلقات في حالة خالية من الإجهاد، أي غير ممتدة وغير مضغوطة وغير مشوهة:
(6) يحظر ربطها بخيط أو تعليقها على أجزاء معدنية.
عنوان
رقم 1 طريق رويشن، مجمع دونغليوتينغ الصناعي، منطقة تشنغيانغ، مدينة تشينغداو، مقاطعة شاندونغ، الصين
هاتف
بريد إلكتروني

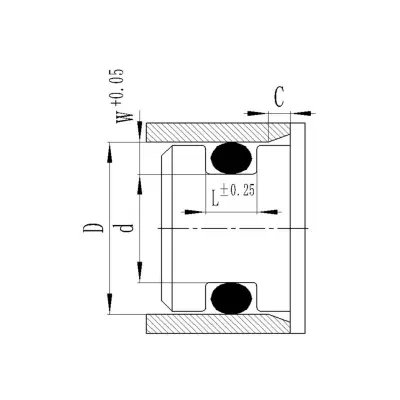

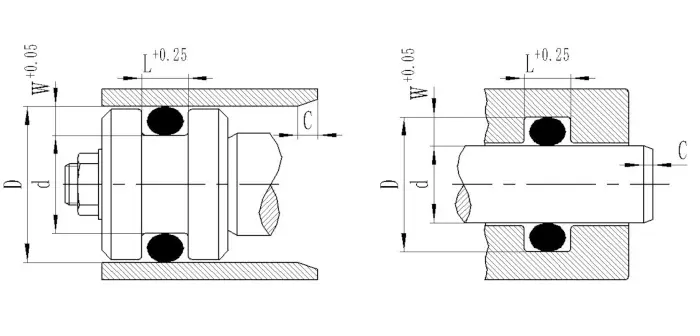

الضغط الداخلي: يجب أن يكون القطر الخارجي للحلقة O والقطر الخارجي للأخدود D قريبًا أو أكبر من 1 إلى 3%.
