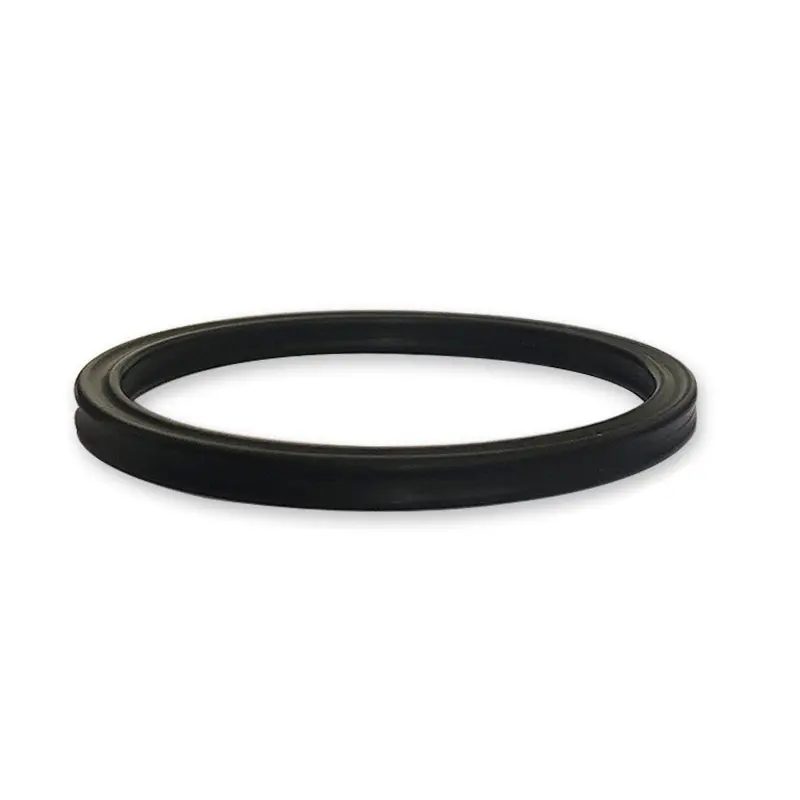

خاتم الختم على شكل نجمة

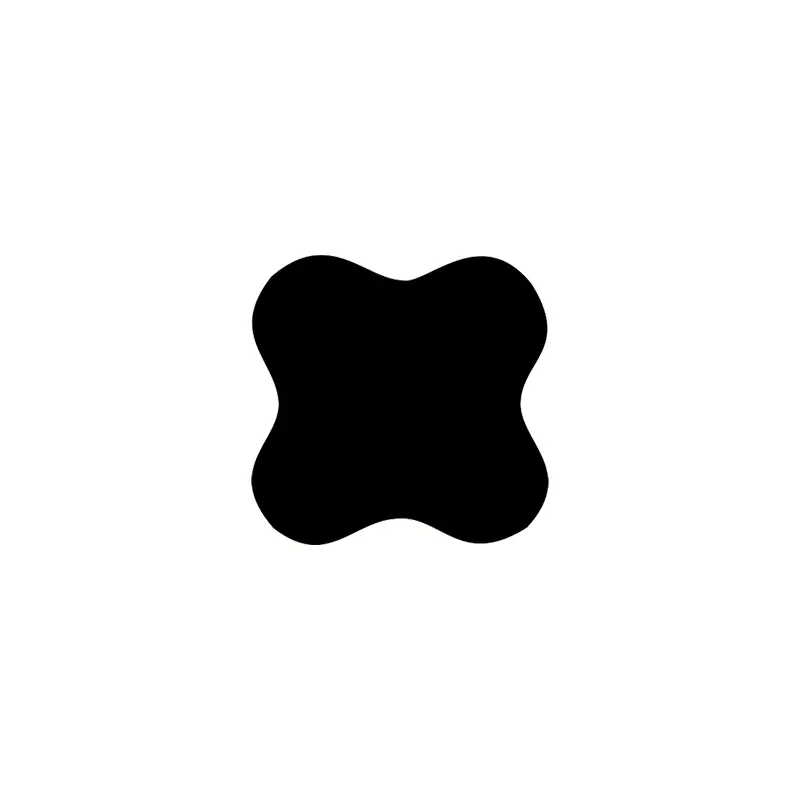

حلقة الختم على شكل نجمة عبارة عن ختم ذو أربعة أشواط مع شكل يشبه X ، لذلك يطلق عليه أيضًا حلقة X. إنه تحسن وتعزيز على أساس الحلقة O. أبعادها المستعرضة هي نفس أبعاد حلقة O AS568A الأمريكية ، ويمكن أن تحل محل استخدام الحلقة O بشكل أساسي.

بالمقارنة مع الحلقة O ، تشكل حلقة الختم على شكل نجمة تجويفًا تزييتًا بين شفاه الختم ، التي لها مقاومة احتكاك أصغر ومقاومة بدء صغيرة. نظرًا لأن حافة الفلاش موجودة في الجزء المقعر من المقطع العرضي ، فإن تأثير الختم أفضل. يتجنب المقطع العرضي غير الدائري بشكل فعال ظاهرة المتداول أثناء الحركة بالمثل.

نطاق التطبيق لحلقة الختم على شكل نجمة واسعة جدًا. اختر المادة المناسبة وفقًا لدرجة الحرارة والضغط والمتوسط. من أجل جعل حلقة الختم على شكل نجمة تتكيف مع التطبيق المحدد ، ينبغي النظر في القيود المتبادلة بين جميع معلمات العمل. عند تحديد نطاق التطبيق ، يجب النظر في درجة حرارة الذروة ودرجة حرارة العمل المستمرة ودورة التشغيل. في المناسبات الدوارة ، يجب أيضًا النظر في ارتفاع درجة الحرارة الناجمة عن حرارة الاحتكاك.

هذه الحلقة الختم على شكل X هي عنصر ختم مائل للذات. تعتمد قوة الختم في الحالة الأولية على كمية الضغط وصلابة المادة. مع زيادة ضغط النظام ، سيزداد تشوه ضغط حلقة الختم ، وستزداد قوة الختم الكلية ، مما يشكل ختمًا موثوقًا به.

ميزات وتطبيقات المنتج:

اختيار حلقة الختم على شكل نجمة

الحركة الثابتة أو الحركة الخطية المتبادلة

(1) ختم الفتحة: يجب أن يكون القطر الداخلي لخاتم الختم على شكل نجمة متوافقًا مع الأخدود ، أو أقل من حوالي 2 ٪ من قطر القطر الأخدود. لأن قوة الضغط المسبق الناتجة عن الضغط المسبق يمكن أن تمنع حلقة الختم بشكل فعال من التواء واللف.

(2) ختم العمود: يجب أن يكون القطر الداخلي لحلقة الختم على شكل نجمة مساوياً أو أكبر قليلاً من القطر الخارجي للعمود ، والذي يمكن التحكم فيه في غضون 1 ٪. سيكون حلقة الختم أسهل في التثبيت والحصول على عمر خدمة أطول.

الختم الدوار

يبلغ القطر الداخلي للحلقة على شكل نجمة حوالي 2 ~ 5 ٪ من قطر العمود الذي يختمه. نظرًا لأن حلقة الختم ستولد الاحتكاك والحرارة عند استخدامه في الدوران ، وسوف يتقلص المطاط بعد التدفئة (تأثير التدفئة Joule). من أجل ضمان تزييت وتشغيل خاتم الختم الموثوق به ، يجب اختيار حلقة على شكل نجمة بقطر داخلي أكبر من قطر العمود. بشكل عام ، يمكن أن تلبي حلقة الختم ذات المقطع العرضي الأصغر احتياجات الختم الثابت ، وعلى العكس ، يجب استخدام حلقة ختم ذات مقطع عرضي أكبر لتلبية متطلبات الختم الديناميكي. في حالة ارتفاع الضغط أو فجوة البثق الكبيرة ، يجب اختيار مادة مطاطية ذات صلابة أعلى. أفضل طريقة هي إضافة حلقة دعم PTFE لمنع الأضرار الناجمة عن بثق الضغط العالي.

مادة

المادة هي عموما شو A70 نيتريل المطاط NBR. يمكن أن تشير المواد الأخرى إلى المواد المستخدمة في حلقات O.

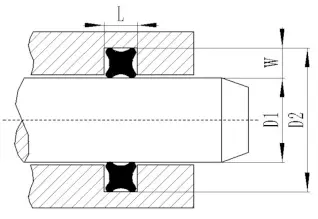

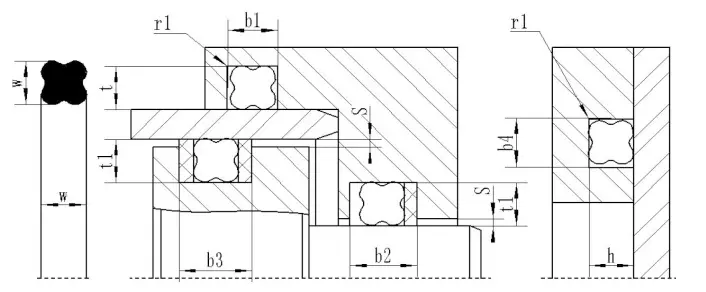

نجم خاتم تصميم الأخدود الموصى به

حلقة ختم على شكل نجمة (Ring-X-Ring (American Standard AS568A)
ختم قضيب المكبس (للعمود)					ختم المكبس (ثقب)
نموذج المنتج	المواصفات والأبعاد		أختام قضيب			ختم المكبس		عرض الفتحة
	قطر داخلي DN	قطر مستعرض CS	D1	D2		D3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
