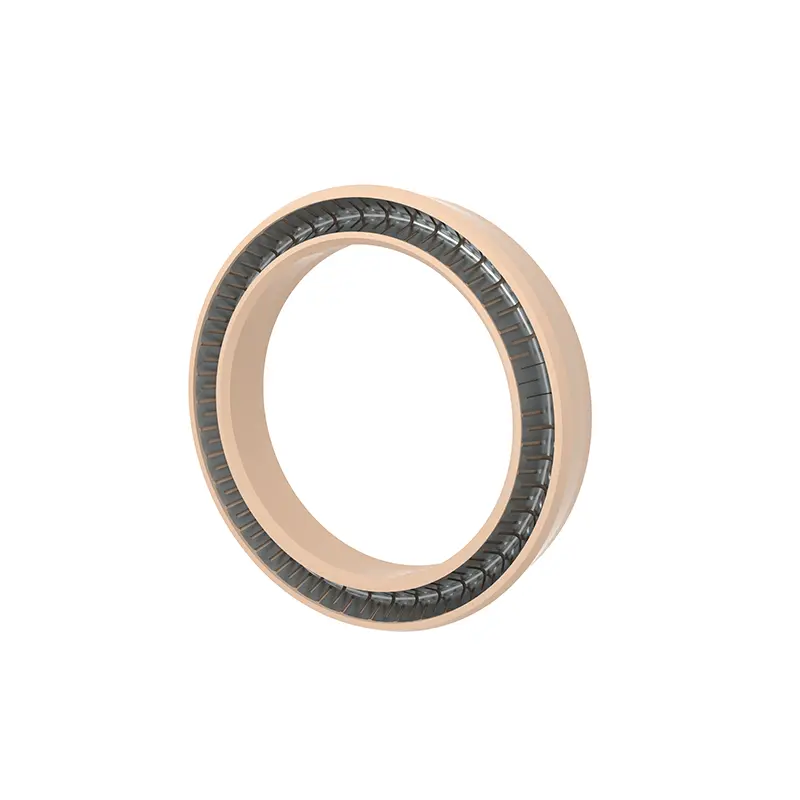

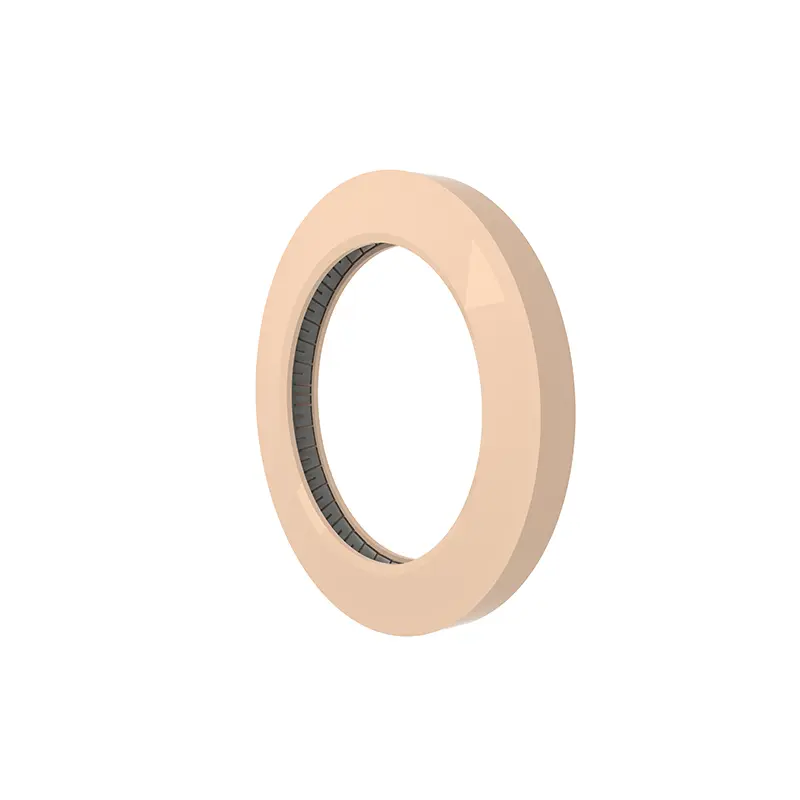

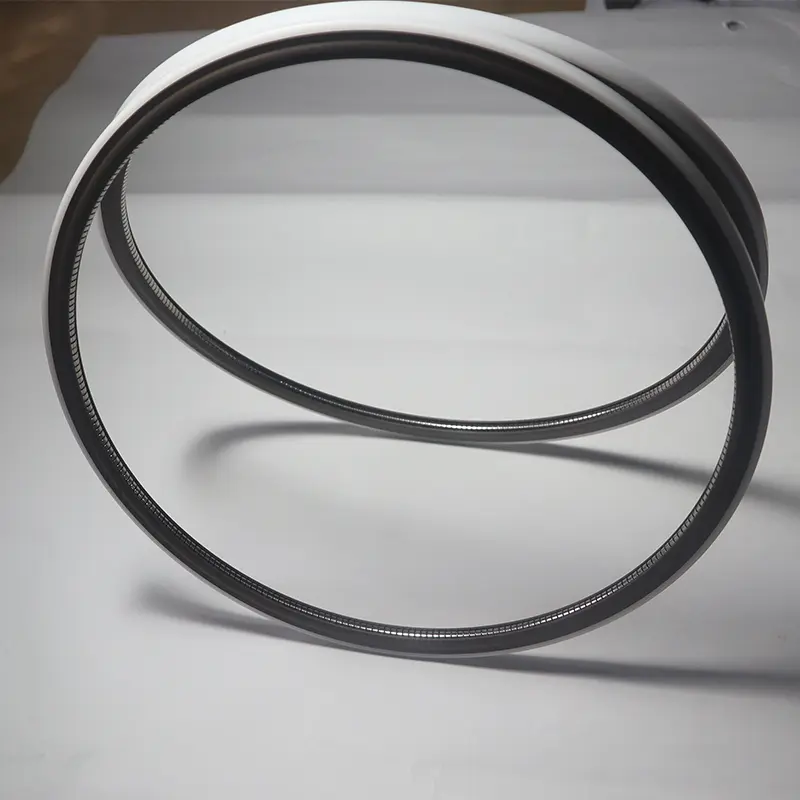

تشمل الأختام النشطية التي أطلقتها شفة شفة نماذج مختلفة ، ولكل منها أقسامها الفرعية الخاصة. يتم تطويرها جميعها بشكل صارم وإنتاج واختبار.

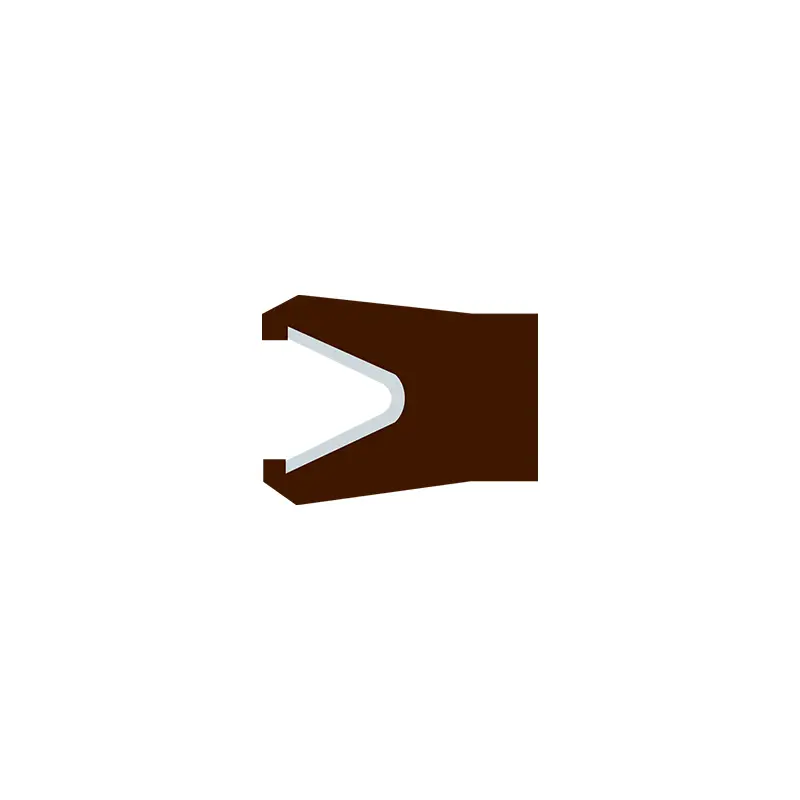

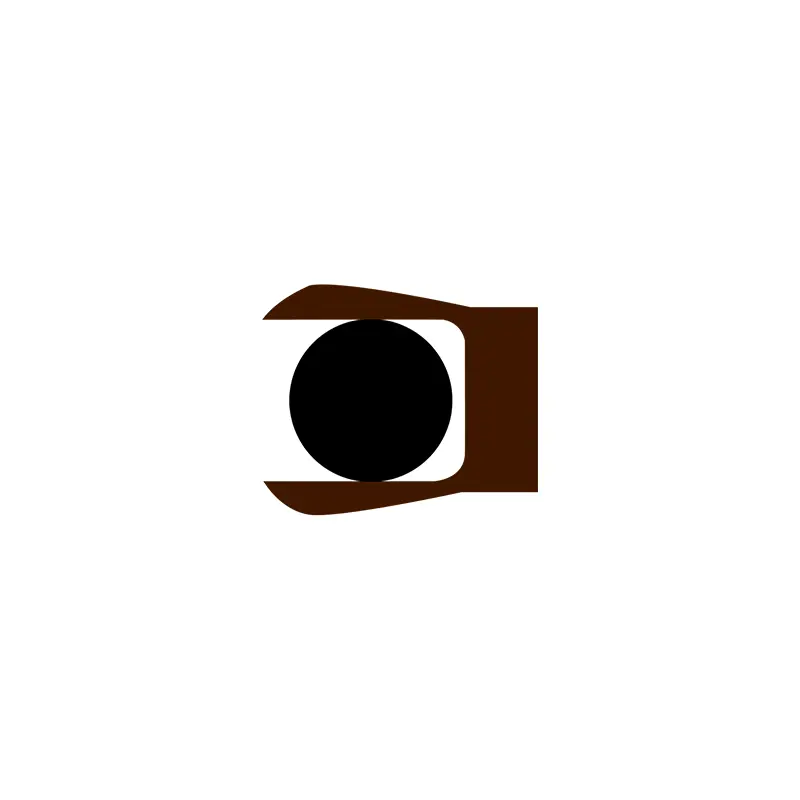

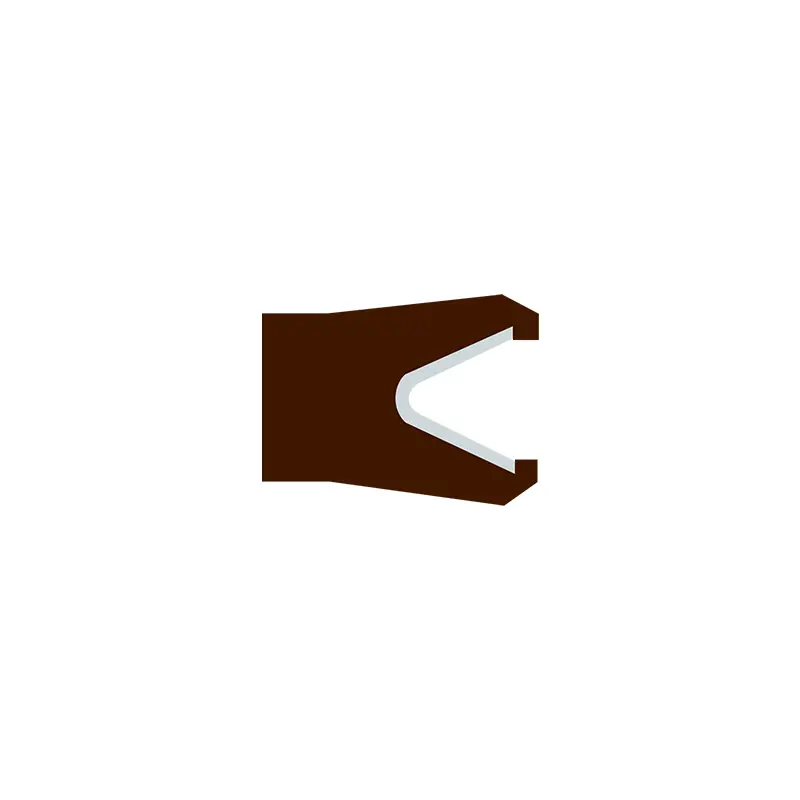

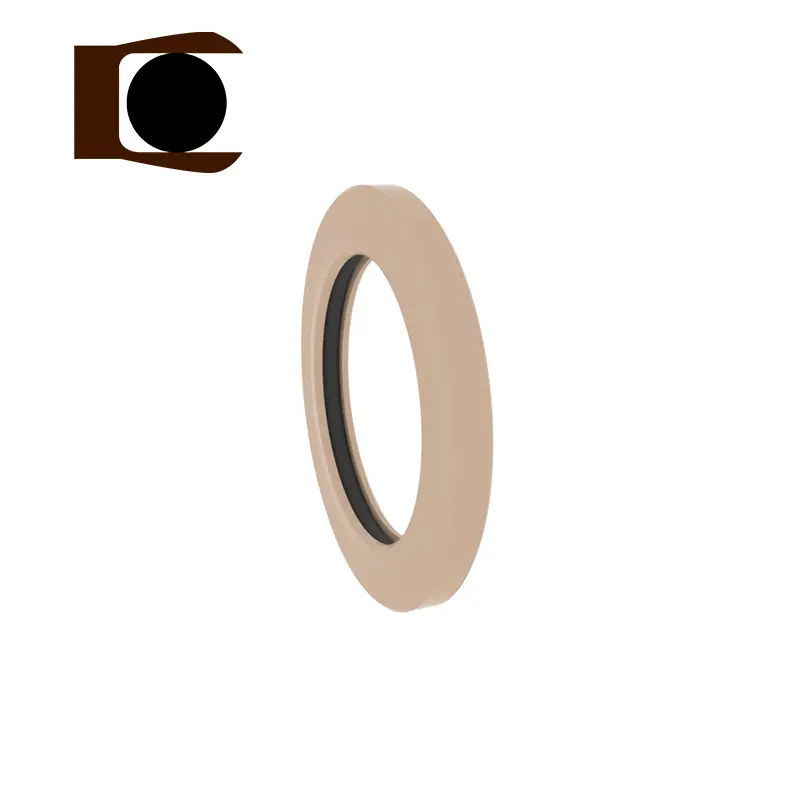

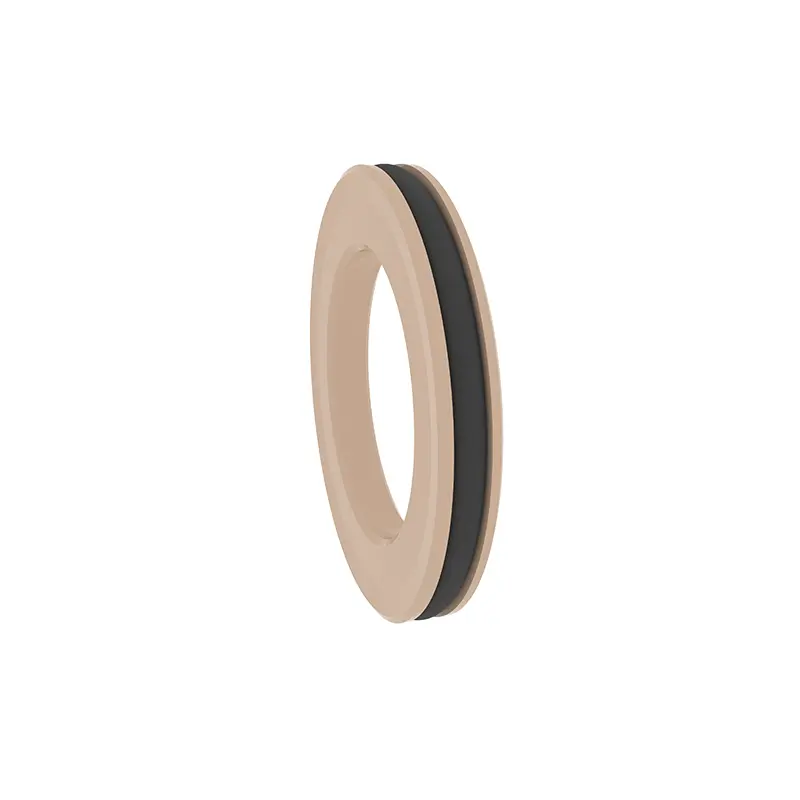

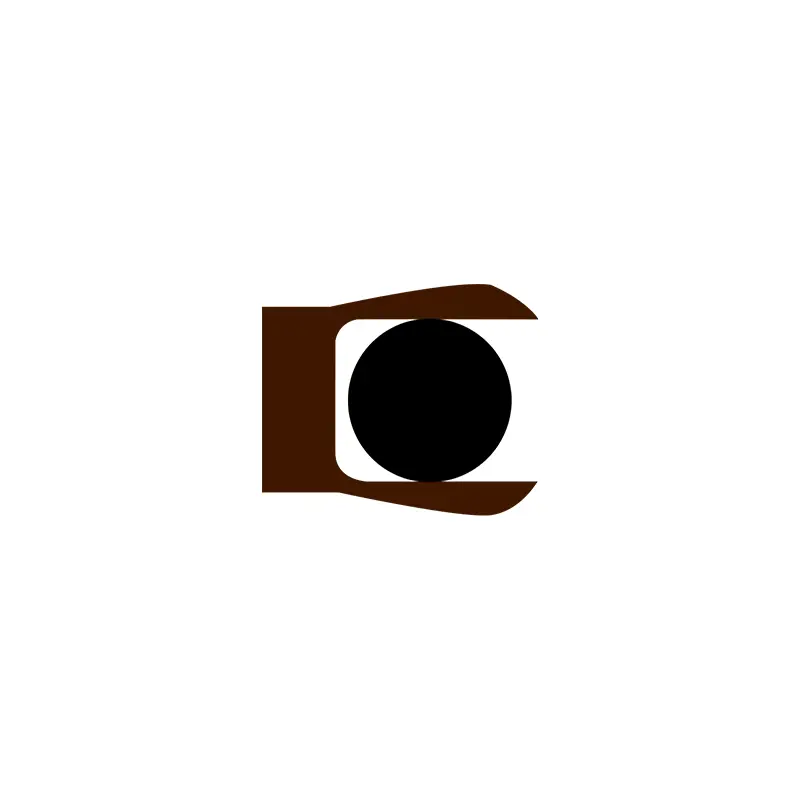

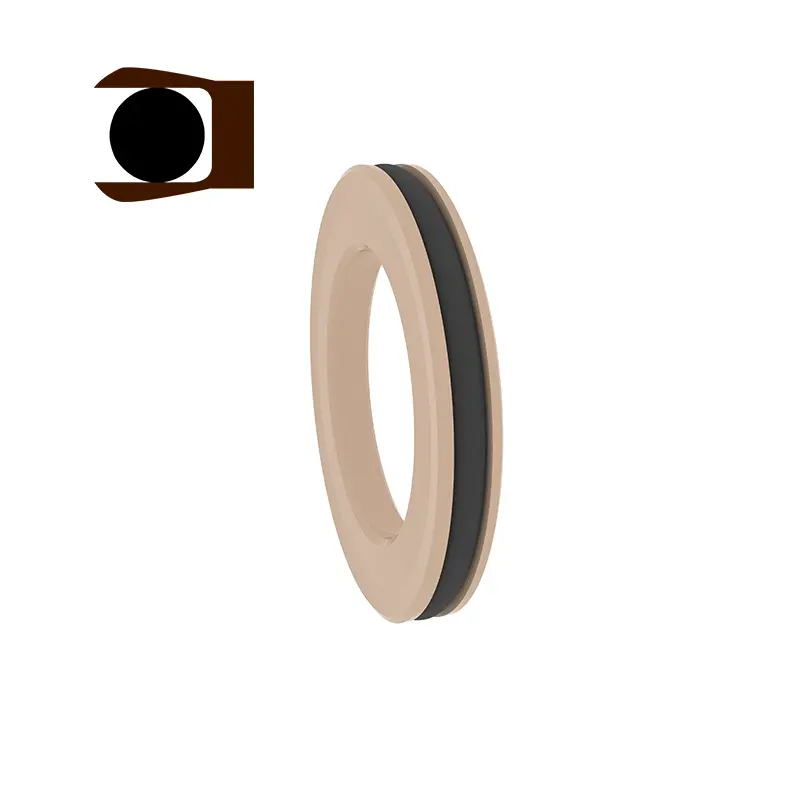

RC2876 و RC2877 هما عموم ، و RC2876-B و RC2877-B هي الأختام المدمجة على شكل Y. الشحنان المختلفين بين كل نموذج لهما نفس الأخدود ويمكن تبادلهما. فهي مناسبة للأختام الثابتة للضغط المحوري (النهاية) المحورية (يمكن استخدامها في الأماكن التي لا تكون فيها خشونة السطح مثالية. تتكون عموم الذرات من الينابيع الفولاذ المقاوم للصدأ والبلاستيك عالي الوظائف. يمكن اختيار الينابيع الفولاذ المقاوم للصدأ كينابيع على شكل حرف V والينابيع على شكل O. وعند استخدام RC2876-B و RC2877-B ، من الضروري تحديد مواد المطابقة المطابقة بشكل معقول.
ميزات وتطبيقات المنتج:
RC2876
ظروف العمل المعمول بها (يجب ألا تظهر قيم الحد في نفس الوقت)
| الضغط MPA | السرعة م/ث | درجة الحرارة ℃ | واسطة | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | جميع السوائل والمواد الكيميائية والغازات |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
اختيار المواد
1. يمكن أن تكون مواد الحلقة O المطابقة: R01 Nitrile Rubber (NBR) ، R02 fluororubber (FKM) ، إلخ.
2. مواد حلقة الختم: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، UPE ، PK1 ، PK2 ، إلخ.
3. يمكن اختيار الينابيع الفولاذ المقاوم للصدأ من الينابيع على شكل O والينابيع على شكل V.
مثال طلب
RC2876-40-PTFE4+V القطر الخارجي لأخدود الضغط الداخلي هو 40 ، والمواد الحلقية الختم هي PTFE4 ، والربيع على شكل V على شكل حرف V.
RC2876-B-40-PTFE4+R02 القطر الخارجي لأخدود الضغط الداخلي هو 40 ، والمواد الحلقية الختم هي PTFE4 ، والحلقة المطابقة هي فلوروببر
ملاحظة: إذا اخترت النطاق الموسع ، فيرجى استخدام رقم السلسلة.

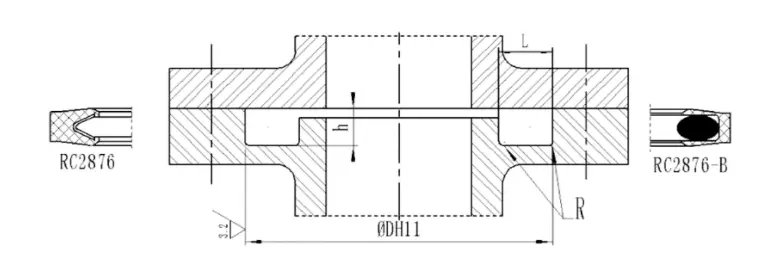

| رقم سري | رقم سري | النطاق القياسي DH11 | النطاق الممتد DH11 | عمق الأخدود ح-0.05 | عرض الأخدود ل+0.2 | زوايا مستديرة RMAX |
| RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
RC2877
ظروف العمل المعمول بها (يجب ألا تظهر قيم الحد في نفس الوقت)
| الضغط MPA | السرعة م/ث | درجة الحرارة ℃ | واسطة | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | جميع السوائل والمواد الكيميائية والغازات |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. يمكن أن تكون مواد الحلقة O المطابقة: R01 Nitrile Rubber (NBR) ، R02 fluororubber (FKM) ، إلخ.
2. مواد حلقة الختم: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، UPE ، PK1 ، PK2 ، إلخ.
3. يمكن اختيار الينابيع الفولاذ المقاوم للصدأ من الينابيع على شكل O والينابيع على شكل V.
مثال طلب
RC2877-40-PTFE4+V القطر الداخلي لأخدود الضغط الخارجي هو 40 ، والمواد الحلقية الختم هي PTFE4 ، والفولاذ المقاوم للصدأ هو ربيع على شكل V
RC2877-B-40-PTFE4+R02 قطر داخلي لأخدود الضغط الخارجي هو 40 ، والمواد الحلقية الختم هي PTFE4 ، والحلقة O المطابقة هي fluororubber
ملاحظة: إذا اخترت نطاقًا ممتدًا ، فيرجى استخدام رقم السلسلة.

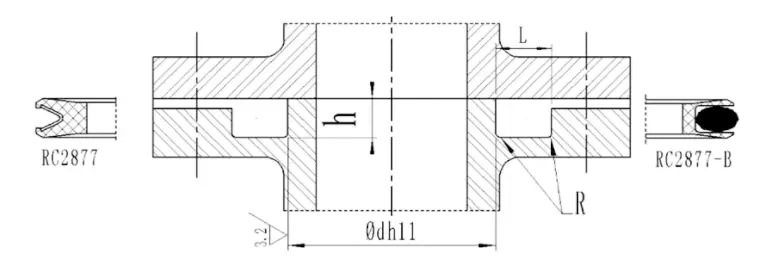

| رقم سري | رقم سري | النطاق القياسي D H11 | النطاق الممتد DH11 | عمق الأخدود ح-0.05 | عرض الأخدود ل+0.2 | زوايا مستديرة RMAX |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
