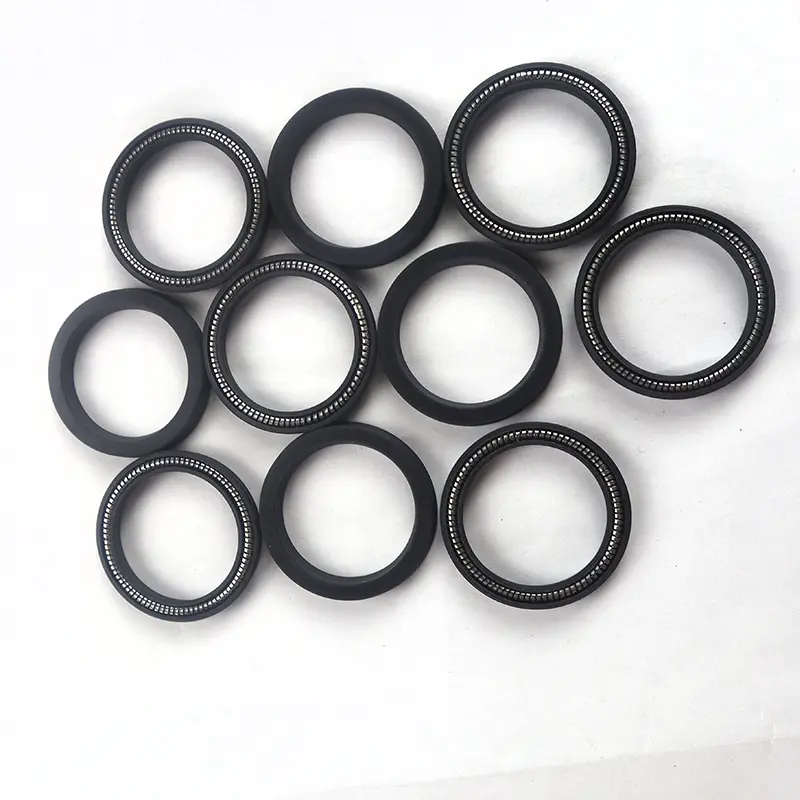

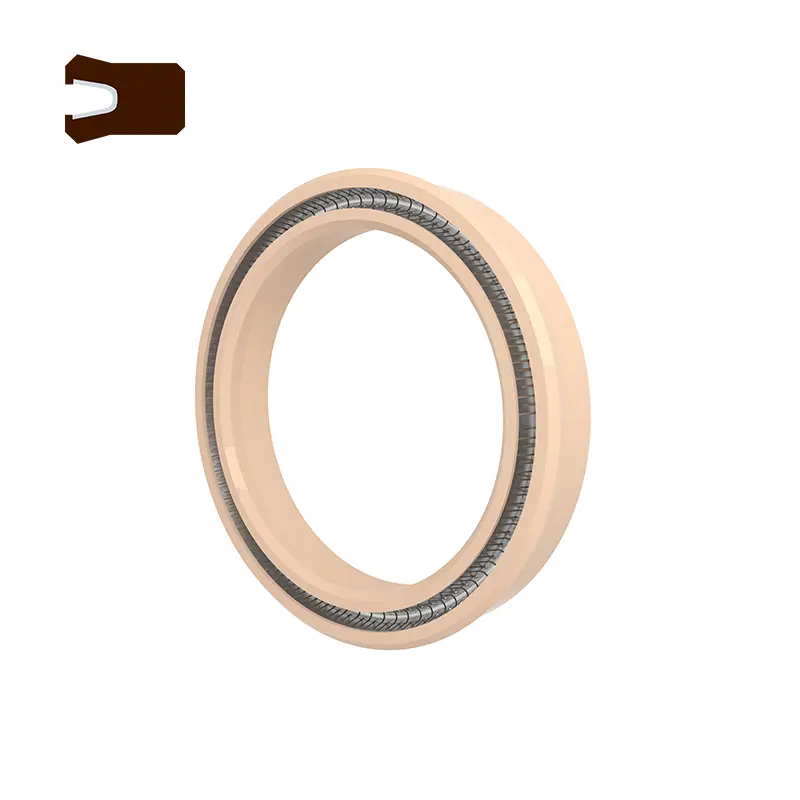

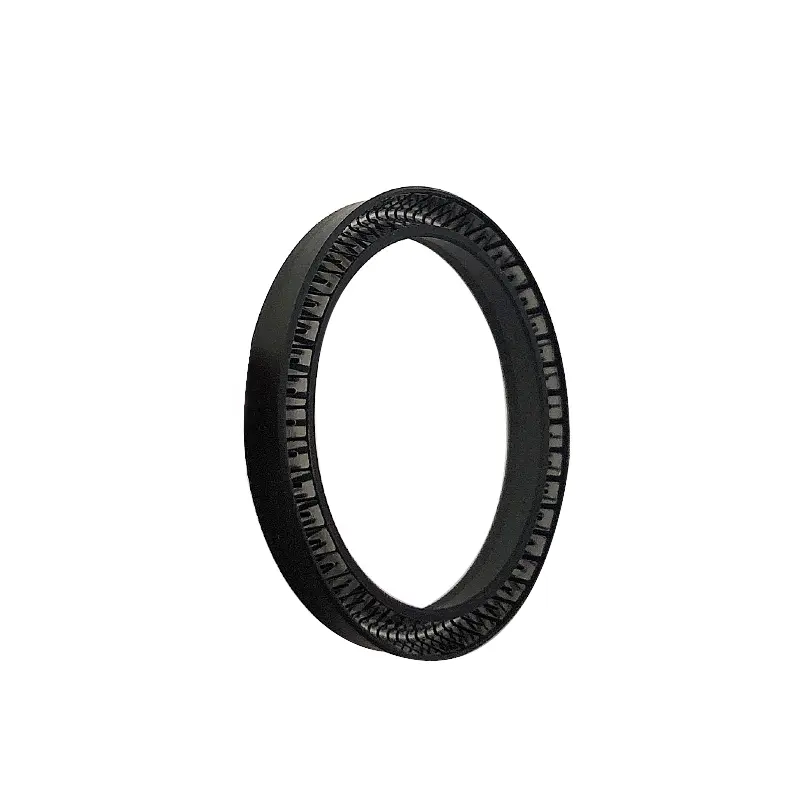

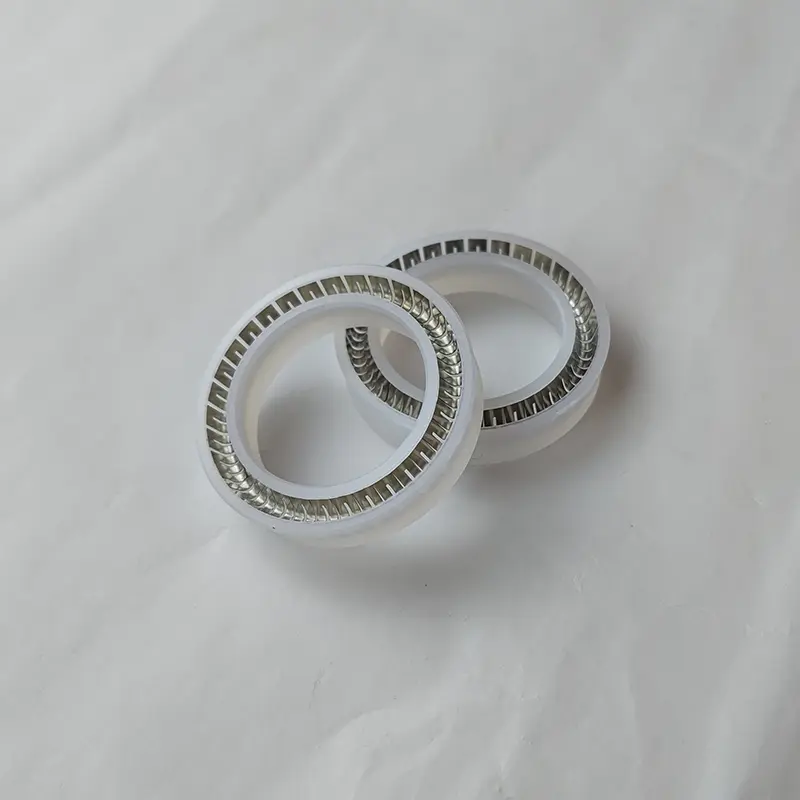

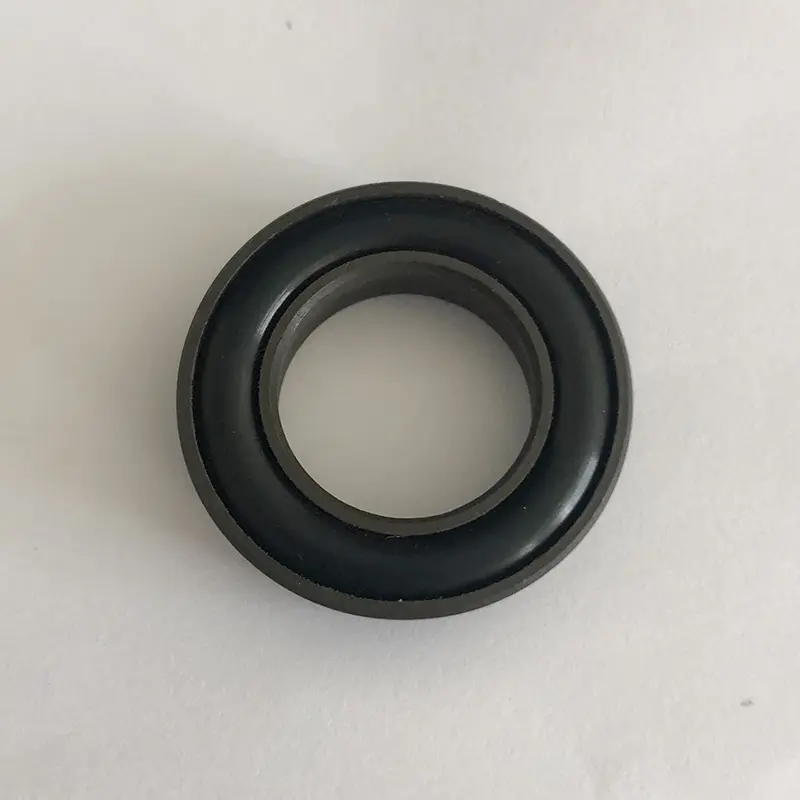

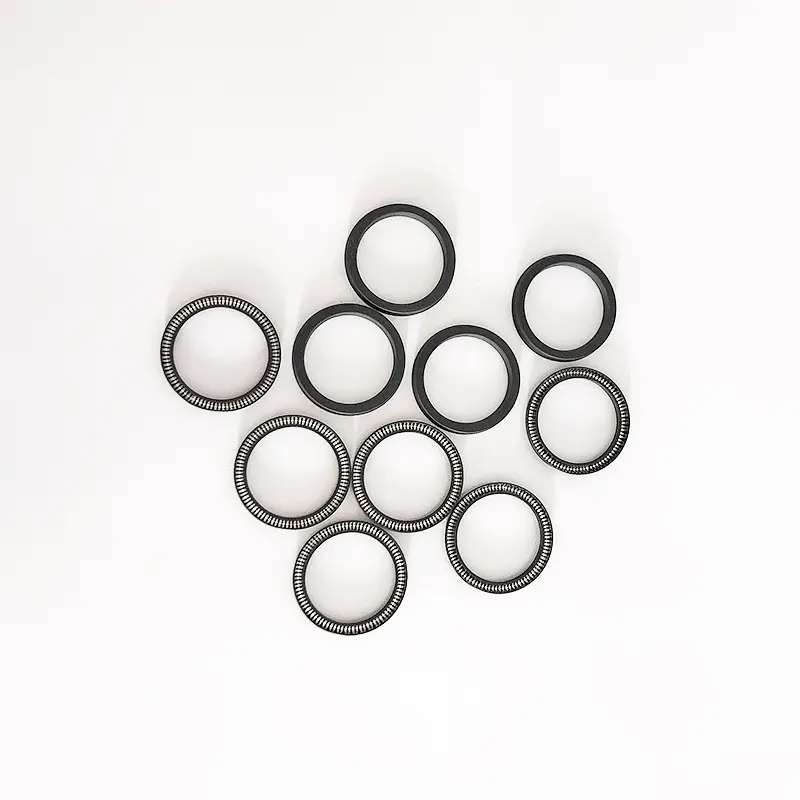

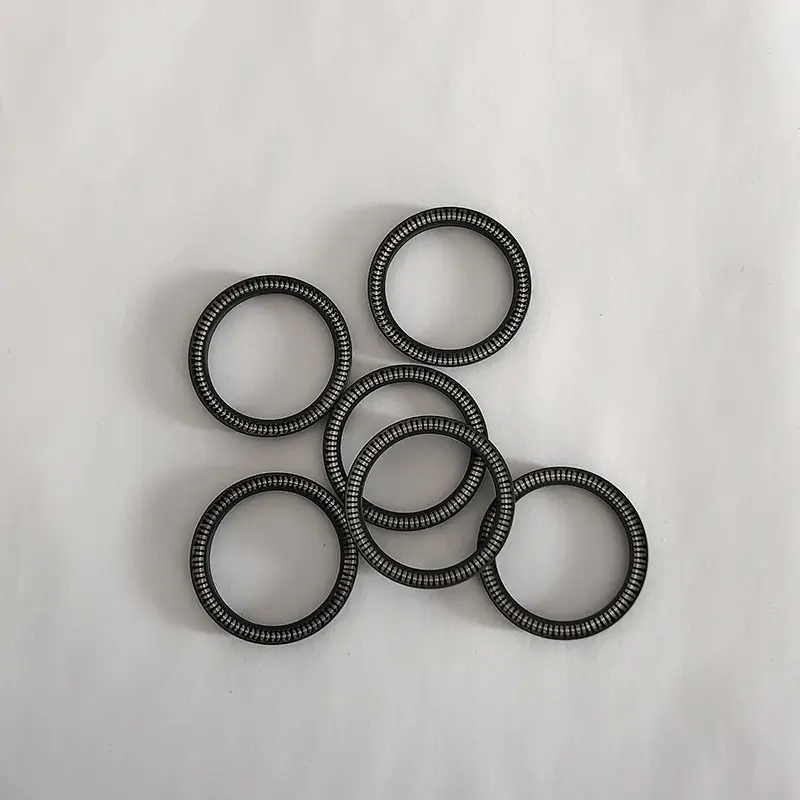

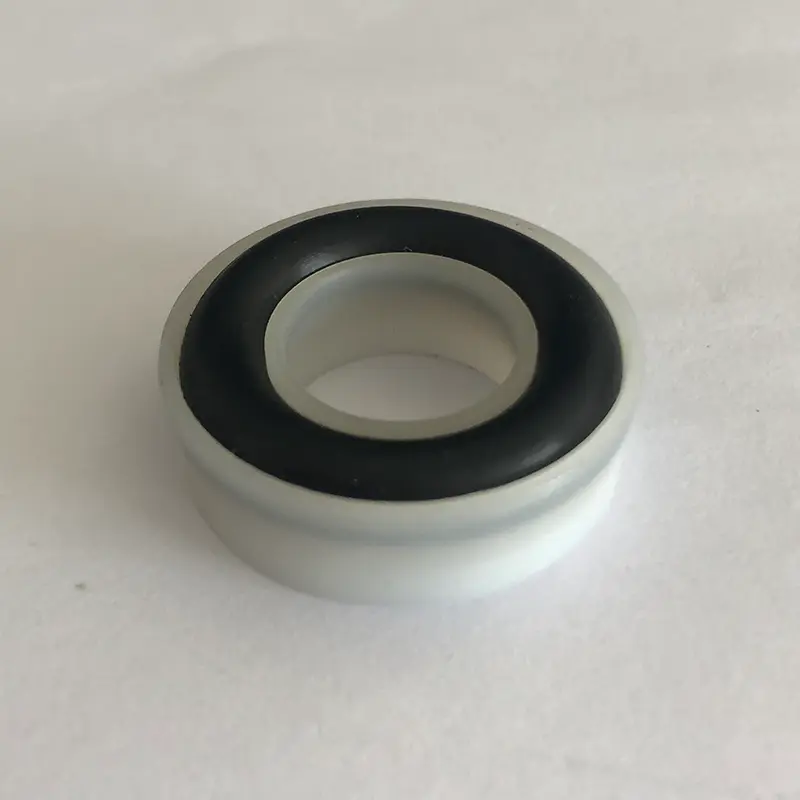

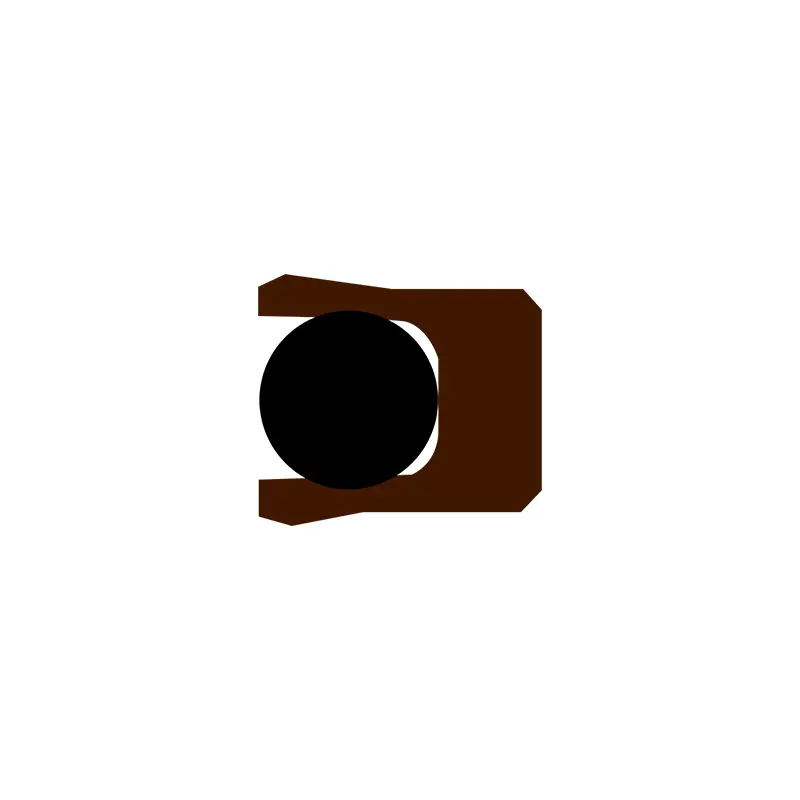

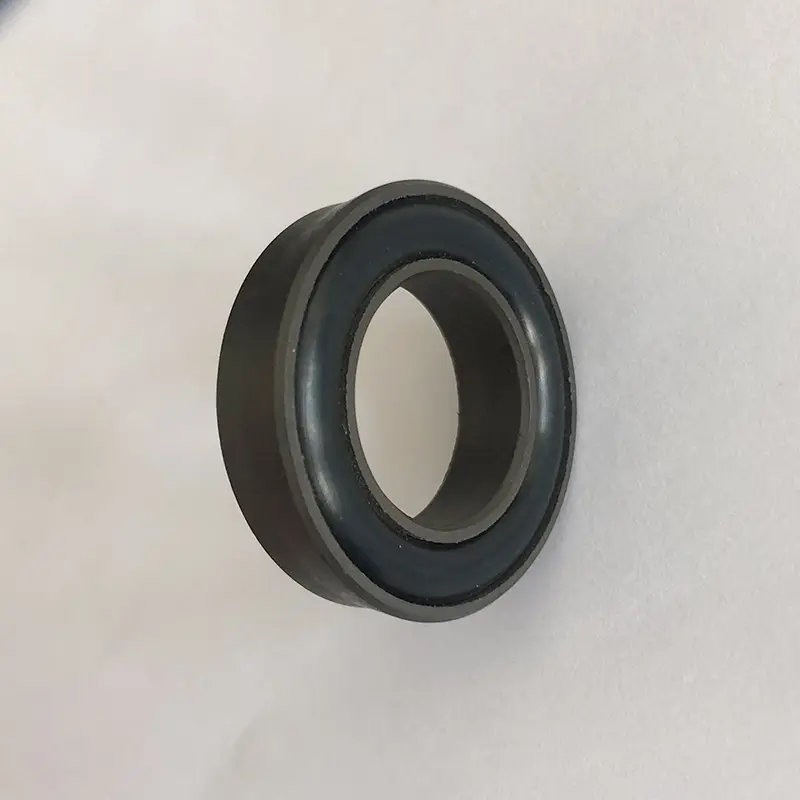

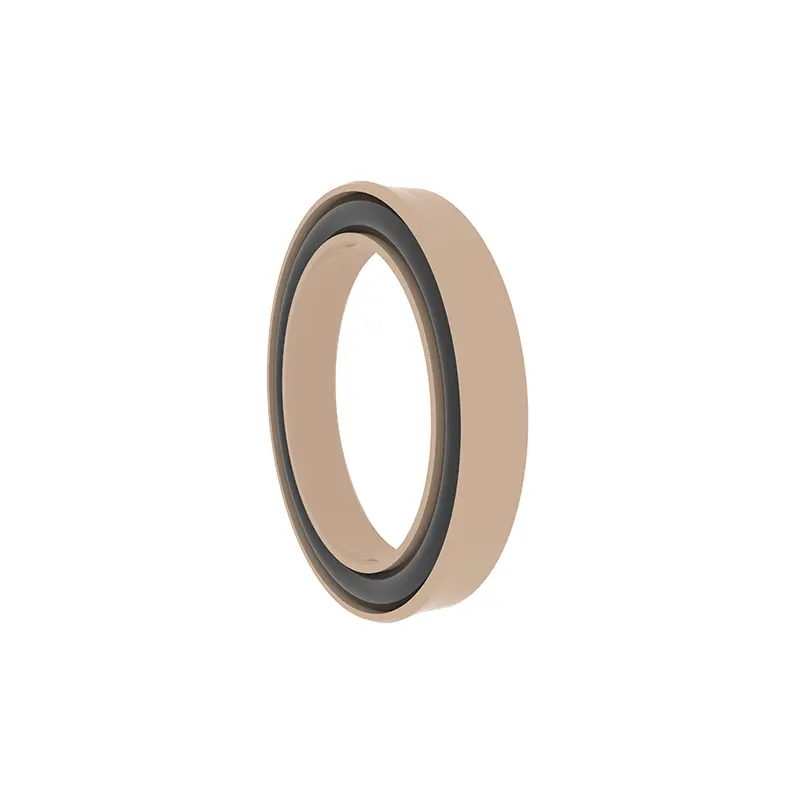

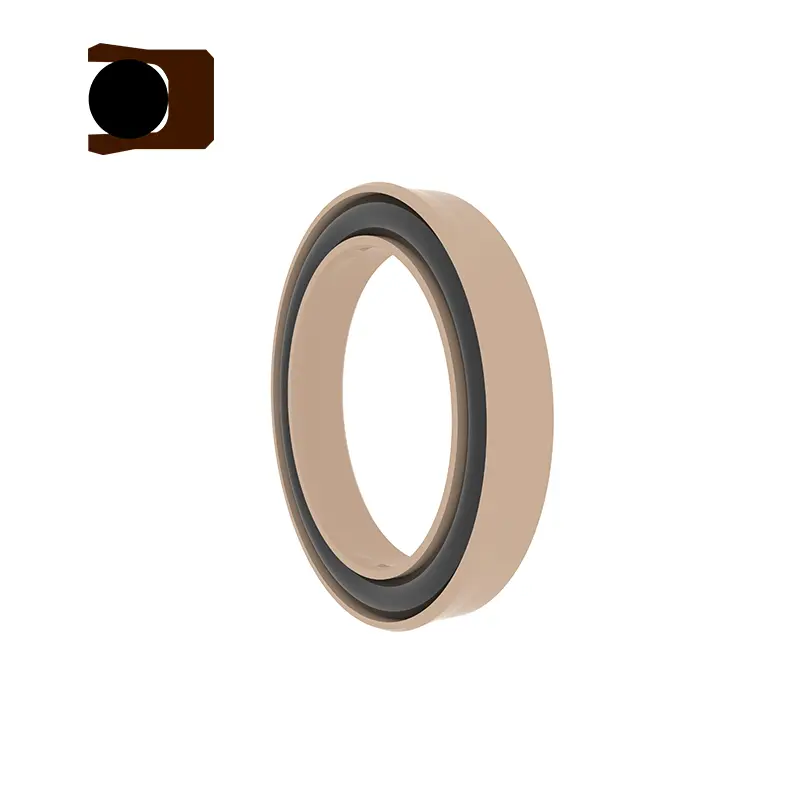

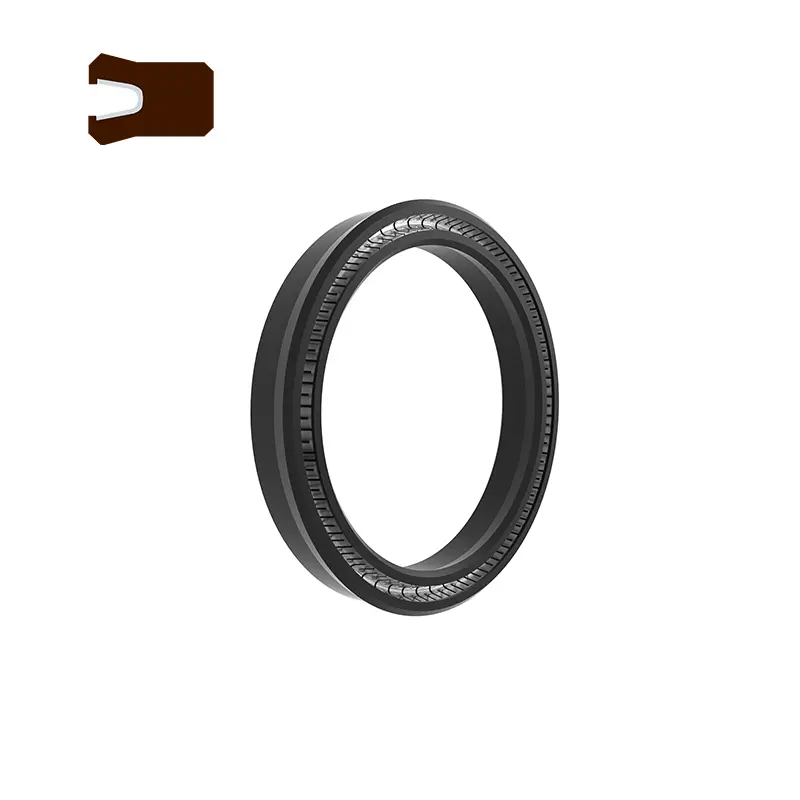

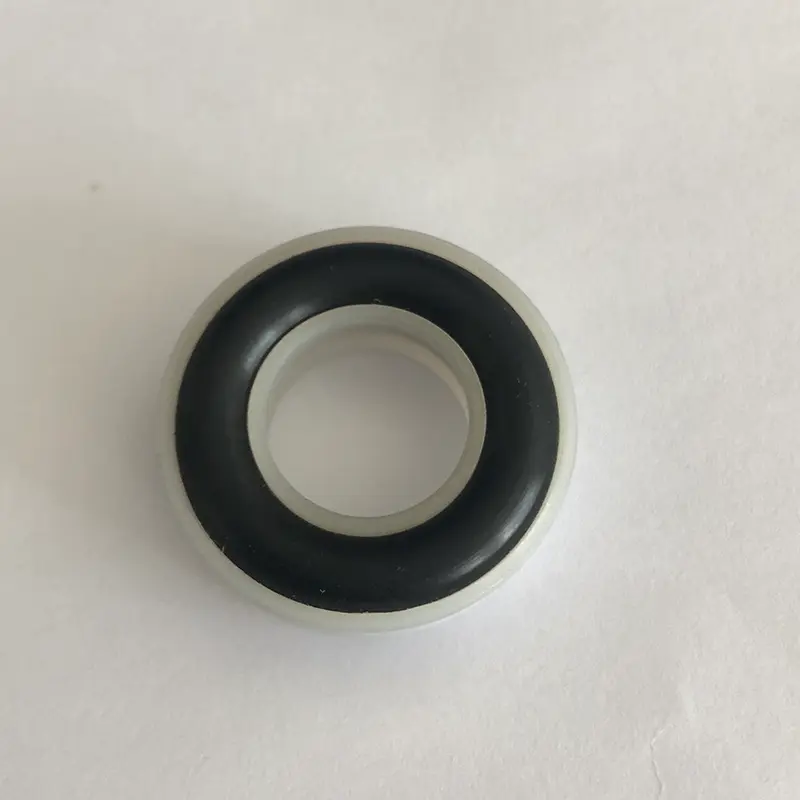

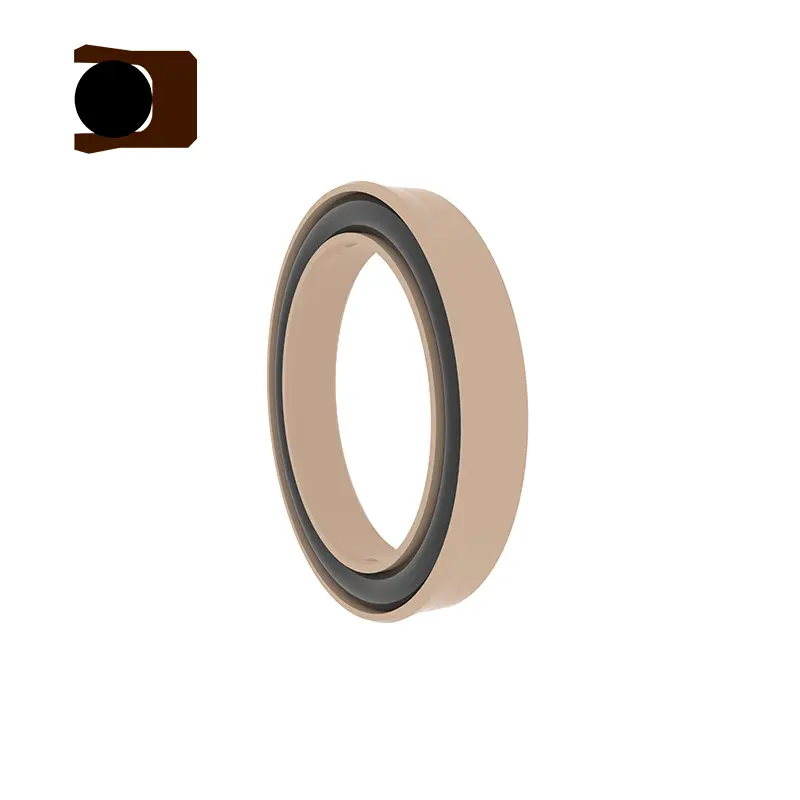

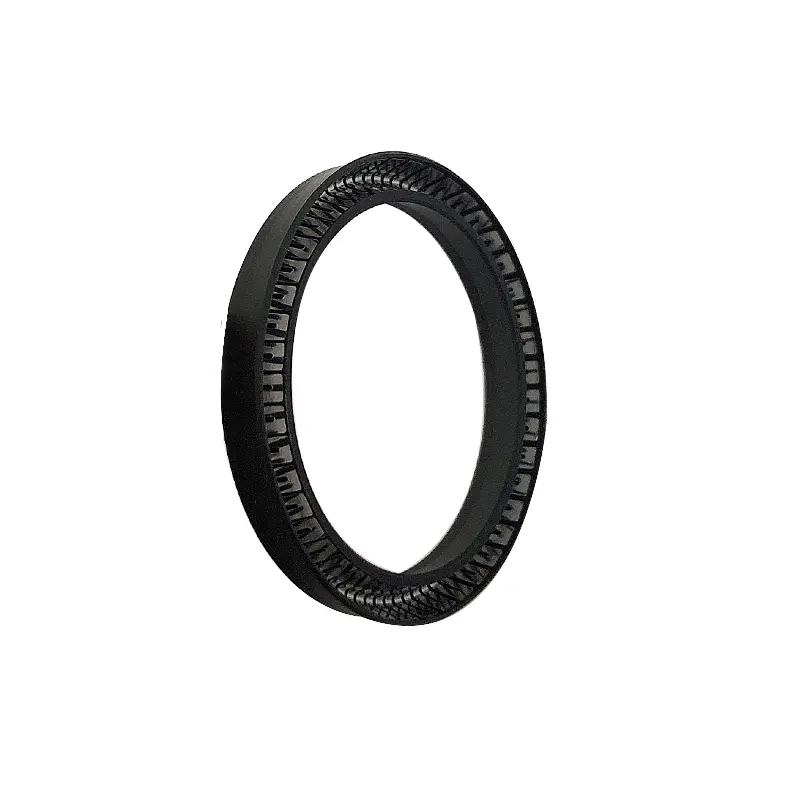

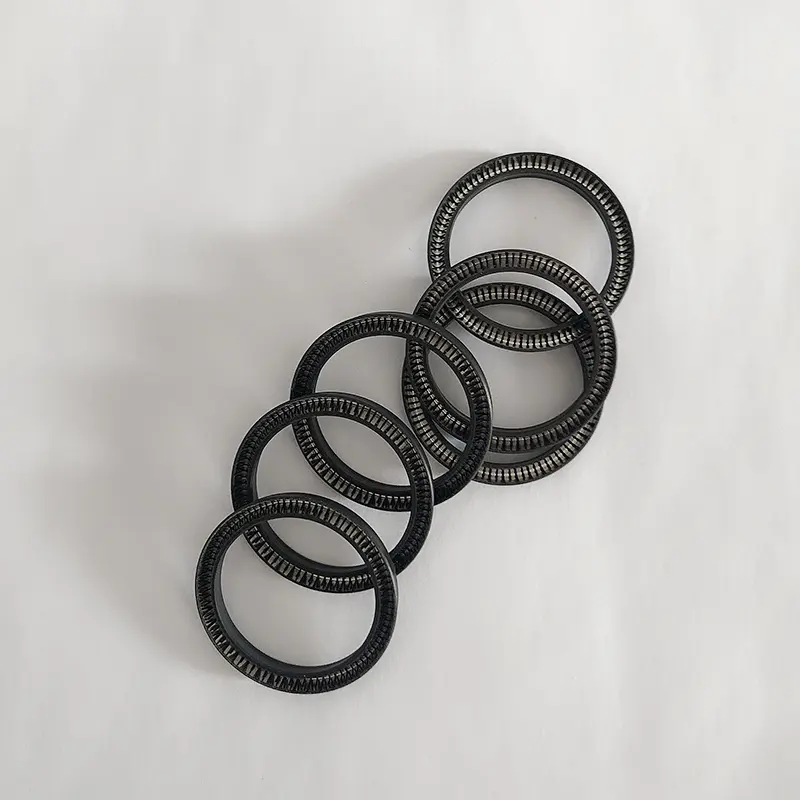

لدينا RC16 هو ختم توصيل ، و RC16-B هو ختم مزيج على شكل Y. أخاديد الاثنين متماثلة ويمكن تثبيته في الأخاديد المحددة بواسطة ML5514F و ISO3771.

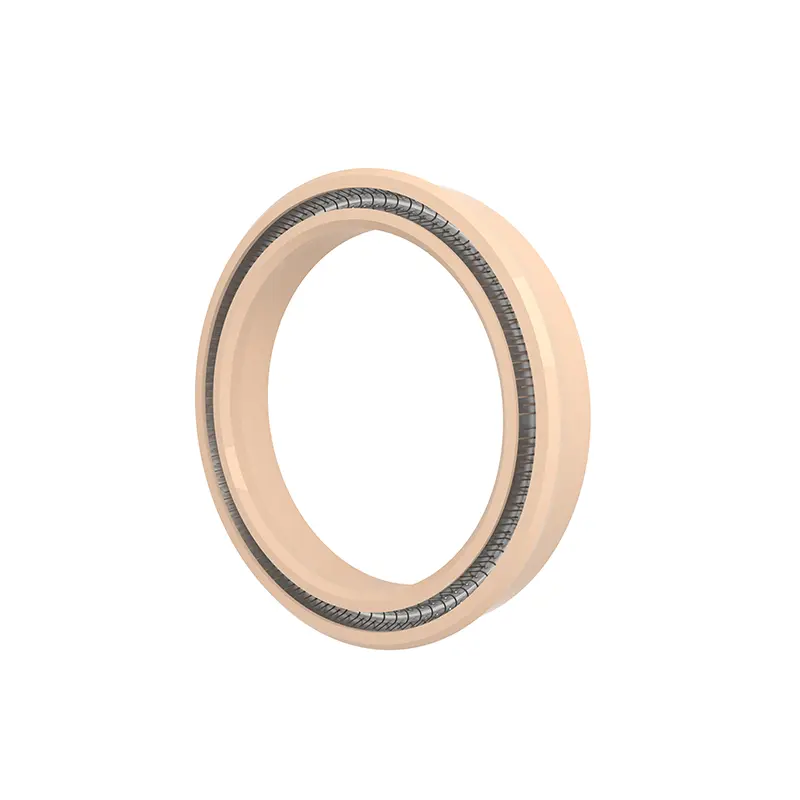

في منتج آخر من منتجات Seals Endergized Spring ، سلسلة RC65 ، RC65 عبارة عن ختم قابس ، و RC65-B عبارة عن ختم مزيج على شكل Y. لديهم أيضًا نفس تصميم الأخدود ويمكن تثبيته في الأخاديد المحددة بواسطة ML5514F و ISO3771.

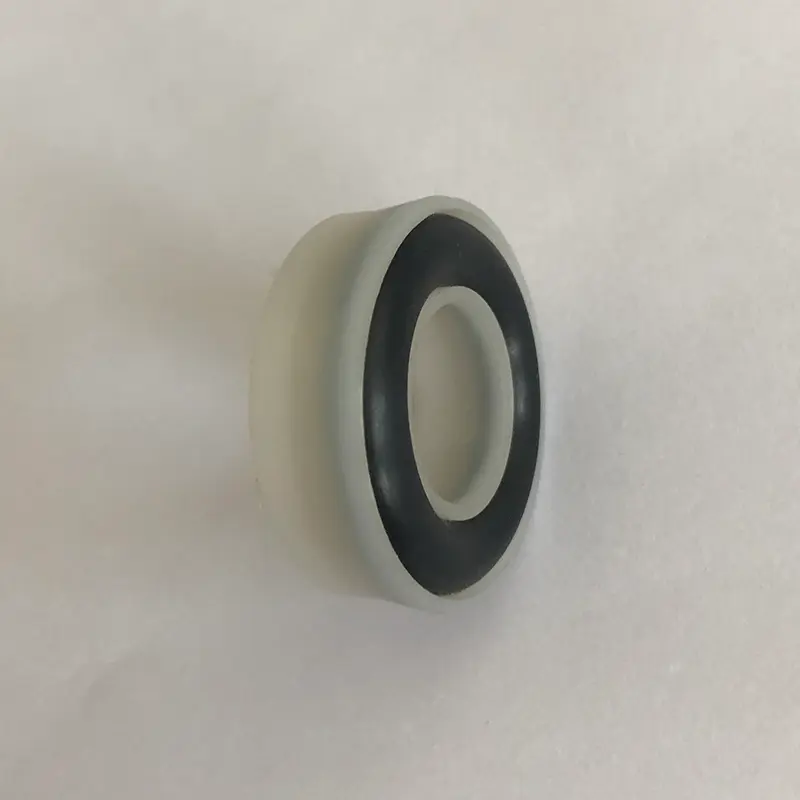

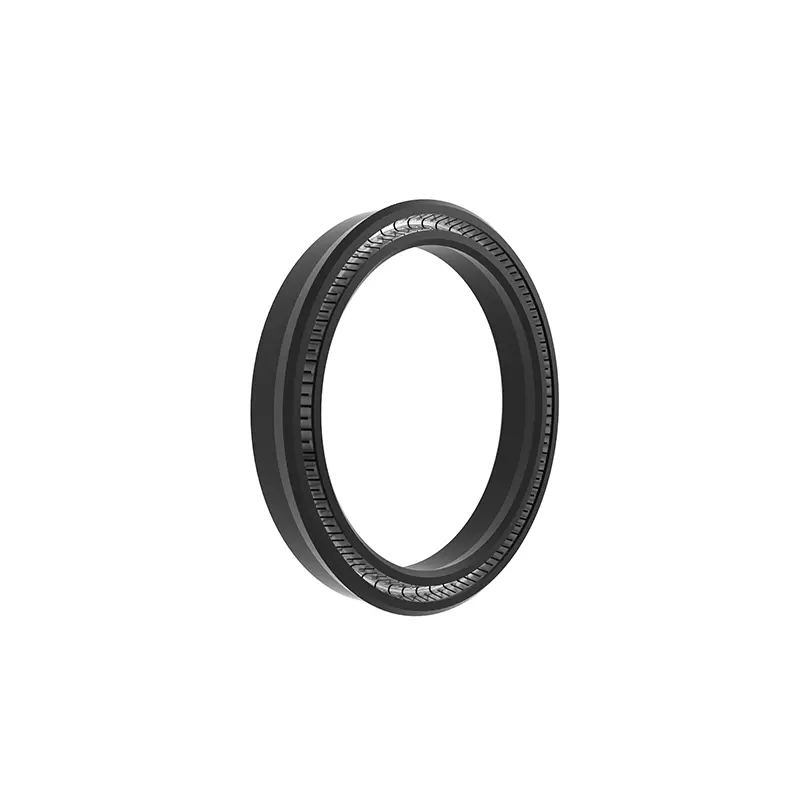

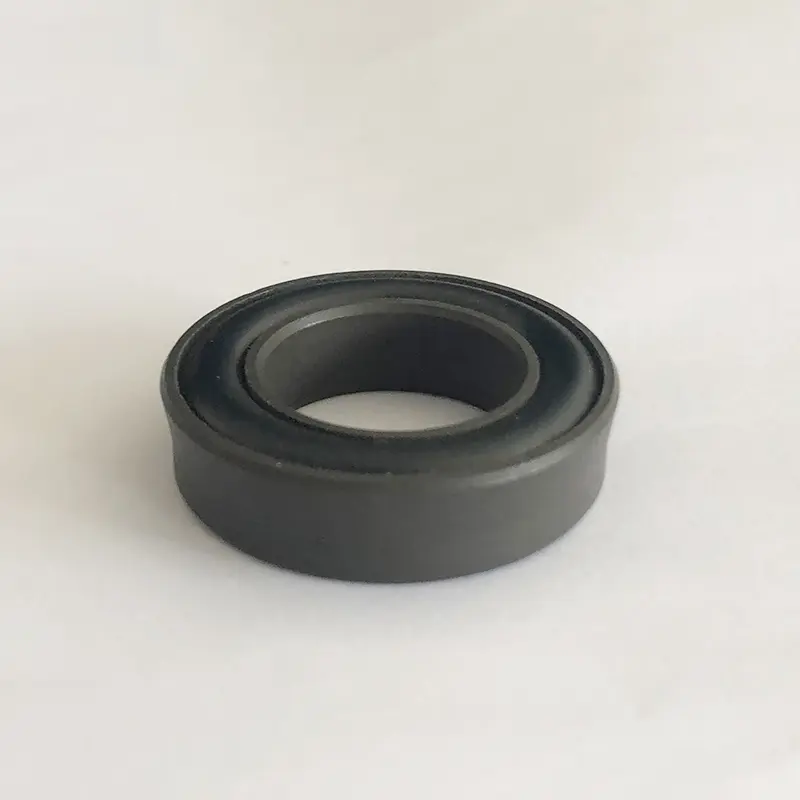

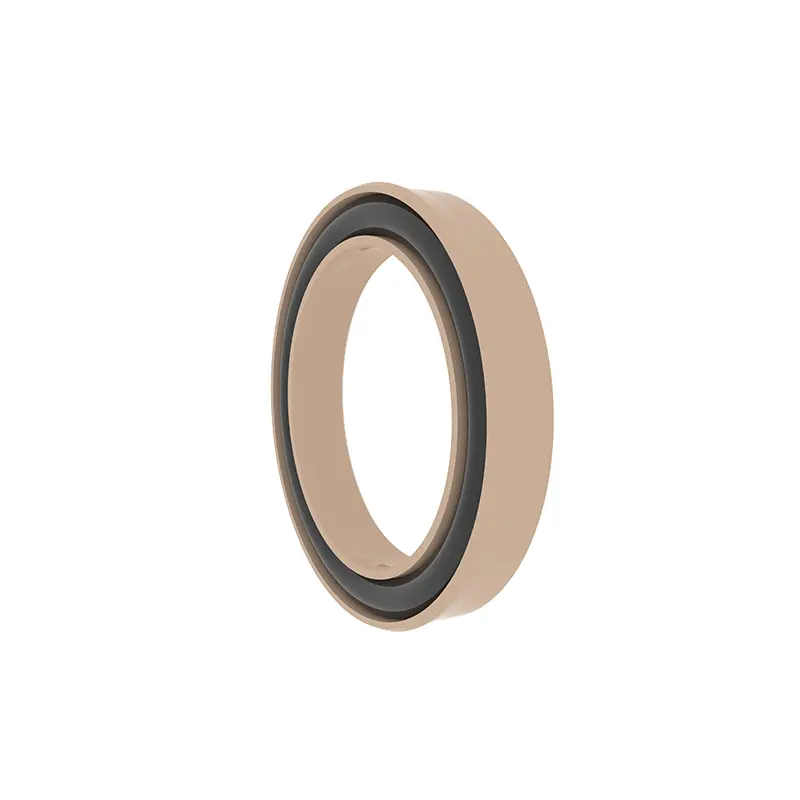

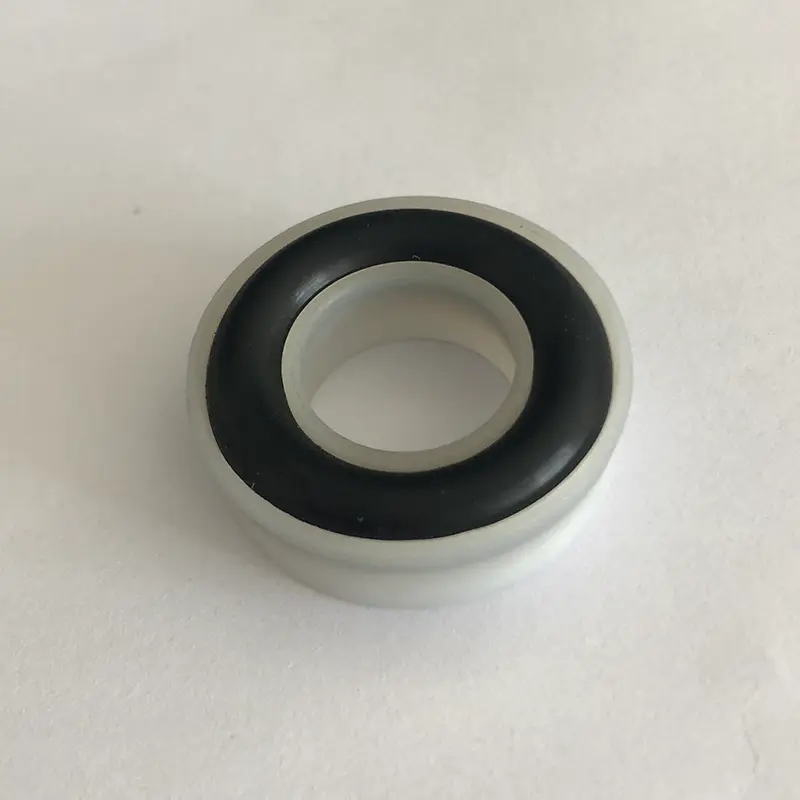

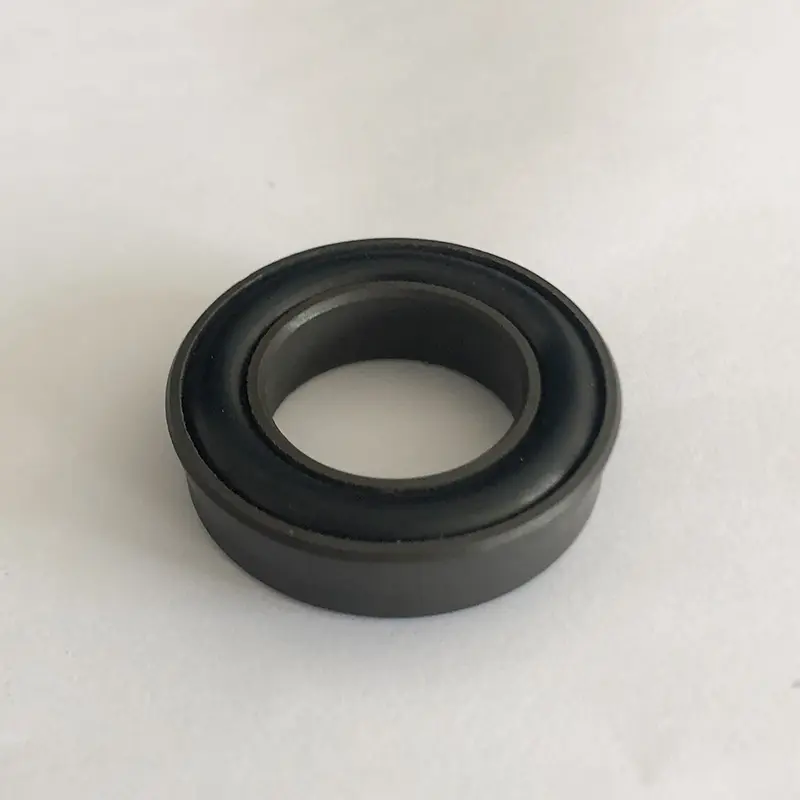

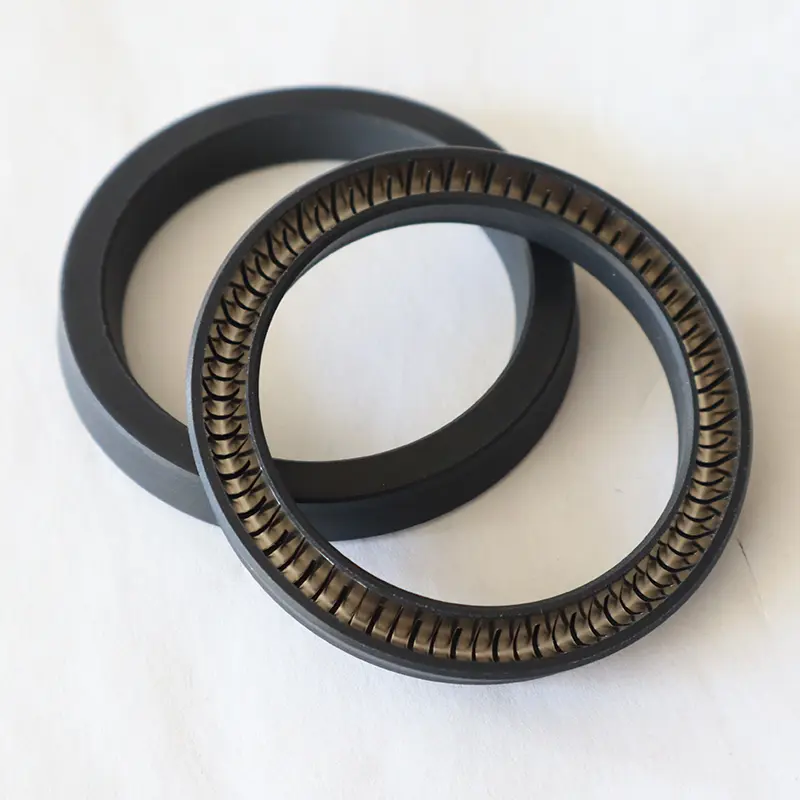

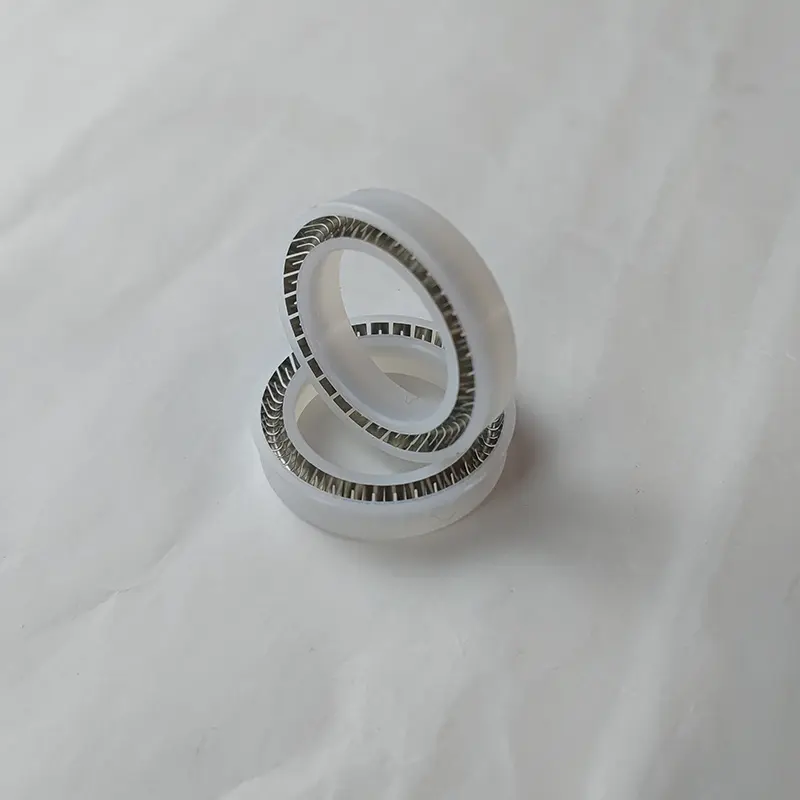

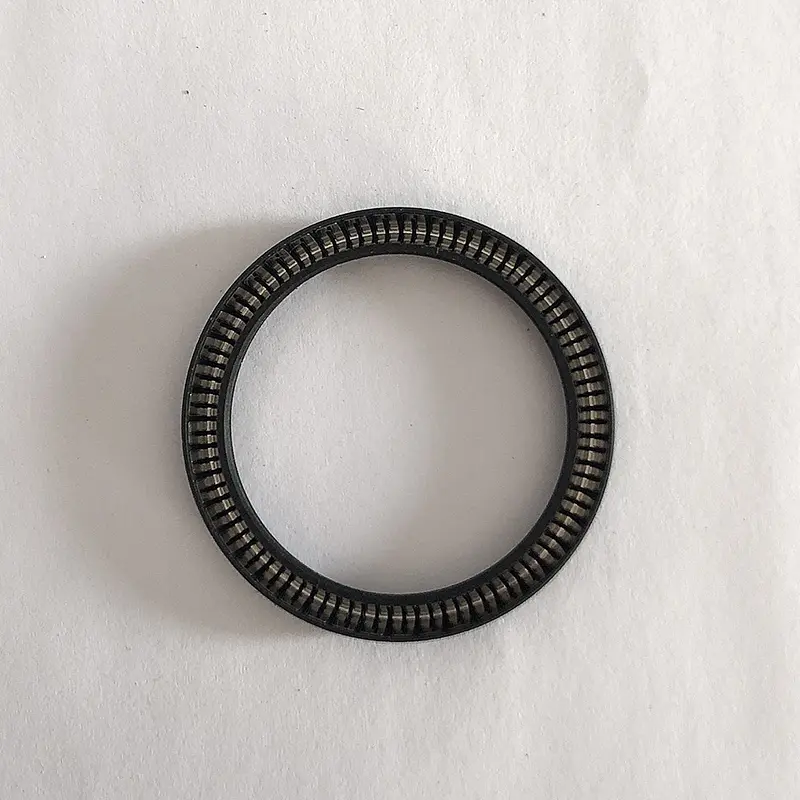

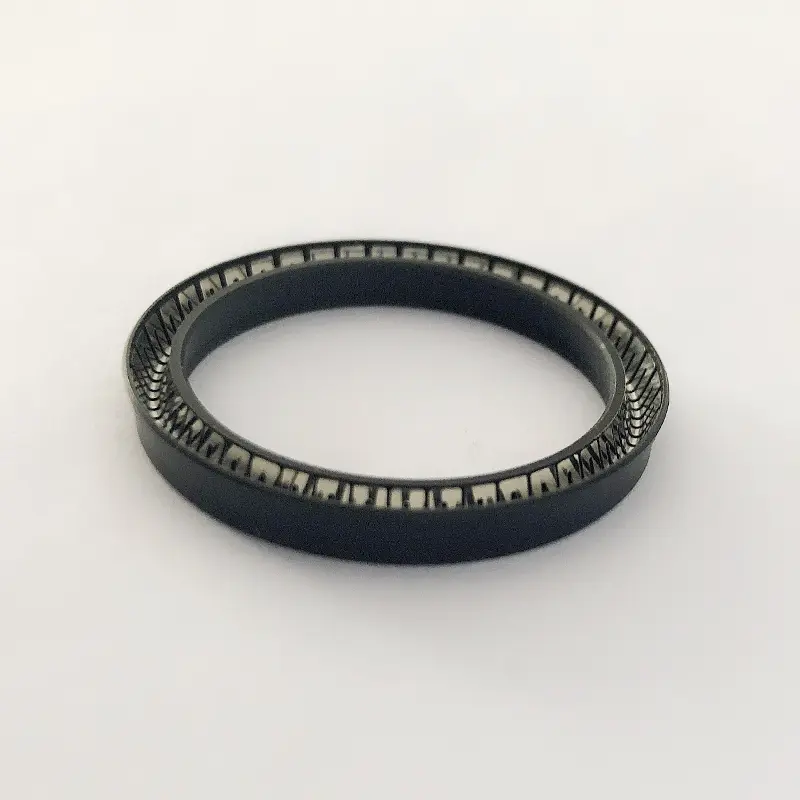

تتكون الأختام المكونات RC16 و RC65 من نوابض من الفولاذ المقاوم للصدأ والبلاستيك عالي الوظائف. يمكن لينابيع الفولاذ المقاوم للصدأ اختيار الينابيع على شكل حرف V والينابيع على شكل O. عند استخدام RC16-B و RC65-B ، من الضروري تحديد مادة المطابقة المطابقة للمادة المطابقة.
كلا النموذجين من الأختام النشطية الزنبركية الشعاعية لهما أداء عالي وقابلية للتبادل وقابلية التطبيق على نطاق واسع. فهي مناسبة لختم المعدات الهيدروليكية والهدية في ظل ظروف عمل قاسية وبيئات الوسائط الخاصة ، مثل الكيميائية والبترول والطاقة وغيرها من الحقول. يوفر زنبرك الفولاذ المقاوم للصدأ قوة شعاعية مستقرة لضمان تأثير الختم على المدى الطويل ، في حين أن الجمع بين مواد البلاستيك والمرطبات عالية الأداء مناسبة للضغط العالي والسرعة العالية والوسائط المسببة للتآكل. يقوم تصميم الأخدود الموحد بتبسيط التثبيت والصيانة ويقلل من تكلفة الاستخدام.
ميزات وتطبيقات المنتج:
الميزات الشائعة للأختام النشطة في الزنبرك الشعاعية:
1.
2. ينطبق على جميع السوائل والوسائط الكيميائية تقريبًا ؛
3. أداء ختم ممتاز للضغط العالي والمنخفض وختم الفراغ ؛
4. احتكاك منخفض ، مقاومة بدء صغيرة ، حركة ناعمة ، لا زحف ؛
5. الحياة الطويلة ، يمكن استخدامها في تزييت الخالية من الزيت.
6. تتوفر مجموعة متنوعة من المواد للتكيف مع التغيرات السريعة في درجة الحرارة وظروف العمل المعقدة المختلفة ؛
7.
8. يمكن تعقيمها ، ولا يوجد حد لمدة التخزين تقريبًا.

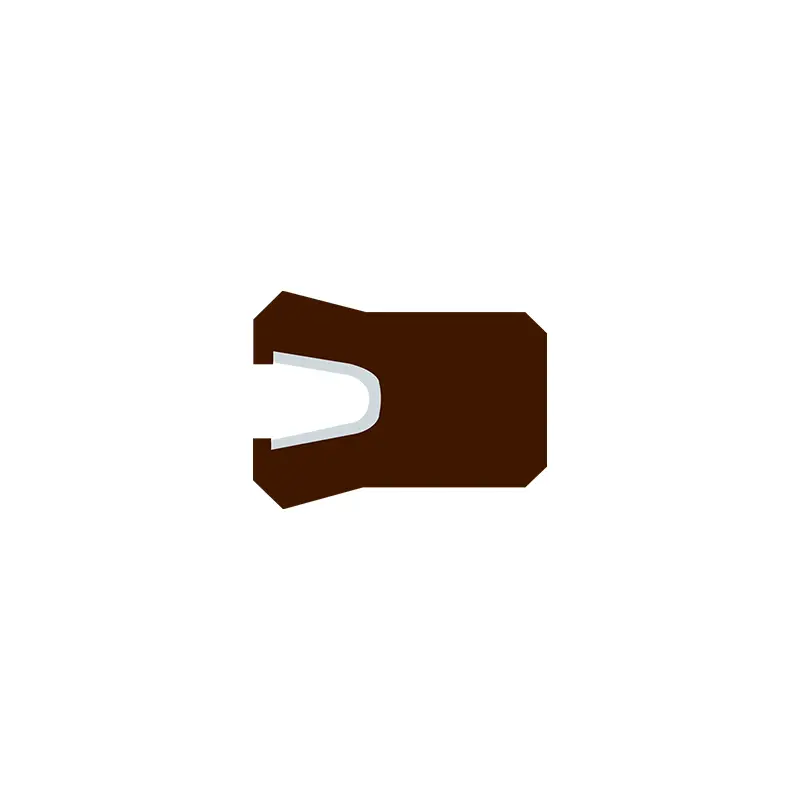

RC16
ظروف العمل المعمول بها
| الضغط MPA | السرعة م/ث | درجة الحرارة ℃ | واسطة | ||
| RC16 <40 | RC16-B <80 | <10 | RC16 -200 ~+250 | RC16 -B -35 ~+250 | تقريبا كل الوسائط |
اختيار المواد
1. يمكن أن تكون مواد الحلقة O المطابقة: R01 Nitrile Rubber (NBR) ، R02 fluororubber (FKM) ، إلخ.
2. مواد حلقة الختم: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، UPE ، PK1 ، PK2 ، إلخ.
3. يمكن اختيار الينابيع الفولاذ المقاوم للصدأ من الينابيع على شكل O والينابيع على شكل V.
مثال طلب
RC16-40-PTFE4+V قطر العمود 40 ، مادة حلقة الختم هي PTFE4 ، نابض الفولاذ المقاوم للصدأ هو ربيع على شكل حرف V
RC16-B-40-PTFE4+R02 قطر العمود هو 40 ، مادة حلقة الختم هي PTFE4 ، مطابقة O-Ring هي fluororubber
جدول معلمة المواصفات (أي حجم داخل نطاق المعلمة متاح)

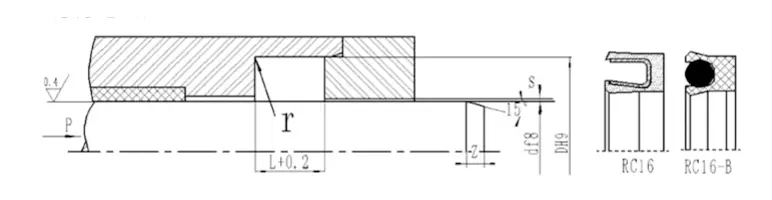

| DF8 | DH9 | L+0.2 | Smax (<20mpa) | Smax (<40mpa) | Zmin | RMAX |
| 4 ~ 9.9 | D+2.9 | 2.4 | 0.08 | 0.05 | 0.8L | 0.4 |
| 10 ~ 19.9 | D+4.5 | 3.6 | 0.10 | 0.07 | 0.4 | |
| 20 ~ 39.9 | D+6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
| 40 ~ 119.9 | D+9.4 | 7.1 | 0.20 | 0.10 | 0.8 | |
| 120 ~ 1000 | D+12.2 | 9.5 | 0.25 | 0.12 | 0.8 |
تثبيت ختم المقلاة: استخدم أخدود مفتوح بشكل عام ، ولتثبيت أخدود مغلق ، راجع تثبيت ختم المقلاة.
جدول حجم المواصفات (المواصفات المطلوبة ليست في هذا الجدول ، يرجى الاتصال بشركتنا ، يمكننا توفير المنتجات التي يصل إلى 1600 مم.)

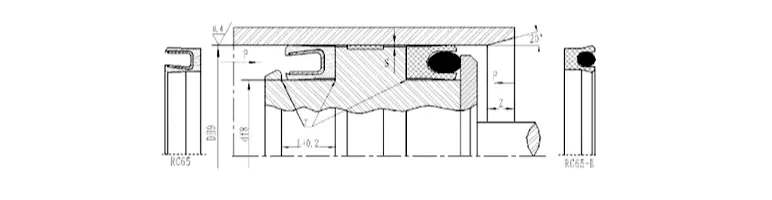

RC65
ظروف العمل المعمول بها
| الضغط MPA | السرعة م/ث | درجة الحرارة ℃ | واسطة | ||
| RC65 <40 | RC65-B <80 | <10 | RC65 -200 ~+250 | RC65 -B -35 ~+250 | تقريبا كل الوسائط |
1. يمكن أن تكون مواد الحلقة O المطابقة: R01 Nitrile Rubber (NBR) ، R02 fluororubber (FKM) ، إلخ.
2. مواد حلقة الختم: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، UPE ، PK1 ، PK2 ، إلخ.
3. يمكن اختيار الينابيع الفولاذ المقاوم للصدأ من الينابيع على شكل O والينابيع على شكل V.
مثال طلب
RC65-40-PTFE4+V قطر الأسطوانة 40 ، مادة حلقة الختم هي PTFE4 ، زنبرك الفولاذ المقاوم للصدأ هو ربيع على شكل حرف V
RC65-B-40-PTFE4+R02 قطر الأسطوانة هو 40 ، مادة حلقة الختم هي PTFE4 ، مطابقة O-Ring هي fluororubber
جدول معلمة المواصفات (أي حجم داخل نطاق المعلمة متاح)
| DH9 | DF8 | L+0.2 | Smax (<20mpa) | Smax (<40mpa) | Zmin | RMAX |
| 6 ~ 13.9 | D-2.9 | 2.4 | 0.08 | 0.05 | 0.8L | 0.4 |
| 14 ~ 24.9 | D-4.5 | 3.6 | 0.10 | 0.07 | 0.4 | |
| 25 ~ 45.9 | D-6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
| 46 ~ 124.9 | D-9.4 | 7.1 | 0.20 | 0.10 | 0.8 | |
| 125 ~ 999.9 | D-12.2 | 9.5 | 0.25 | 0.12 | 0.8 |
