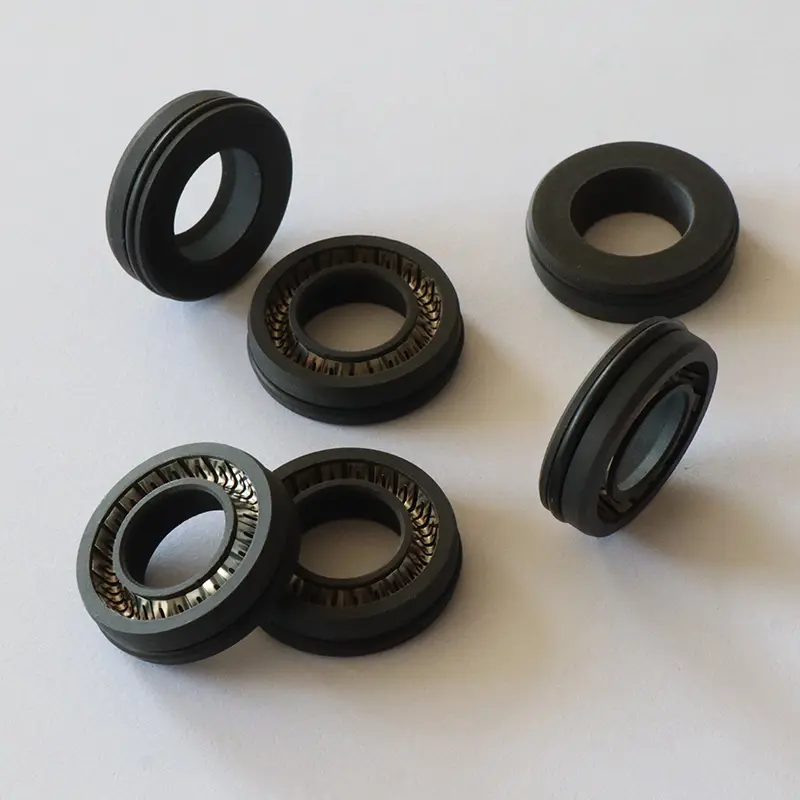

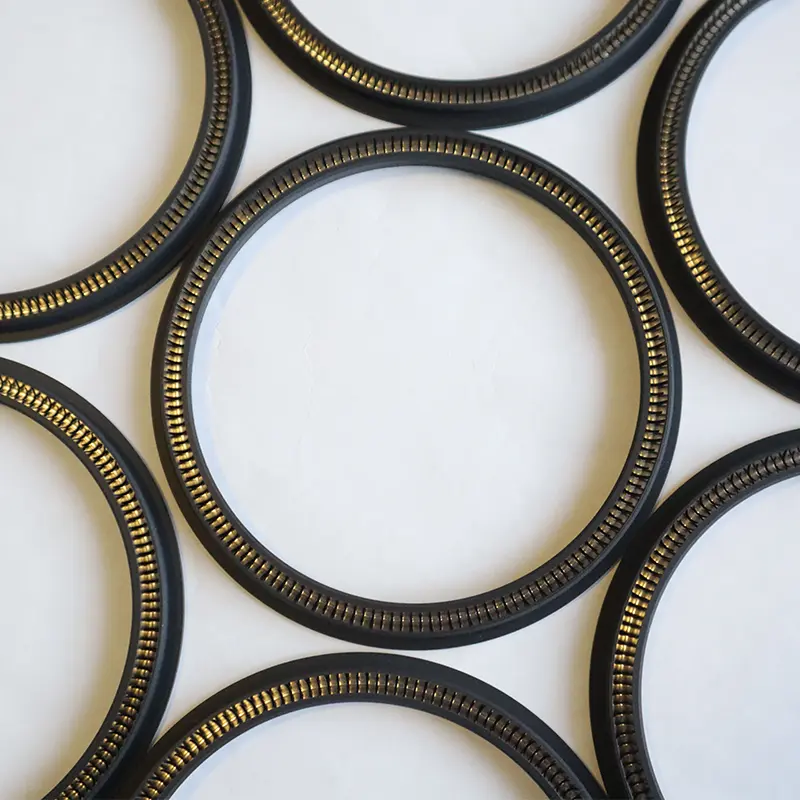

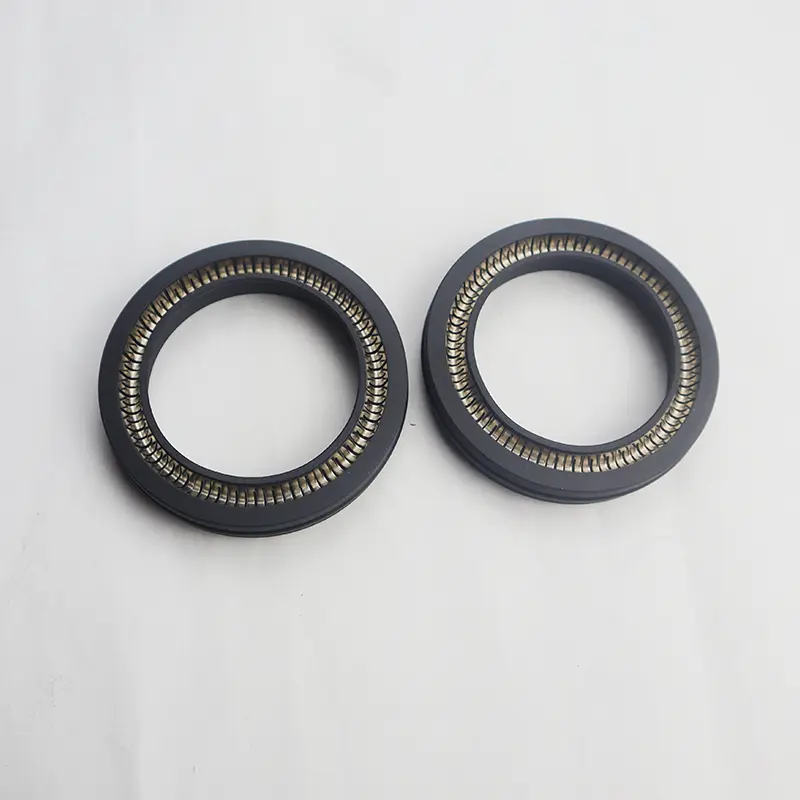

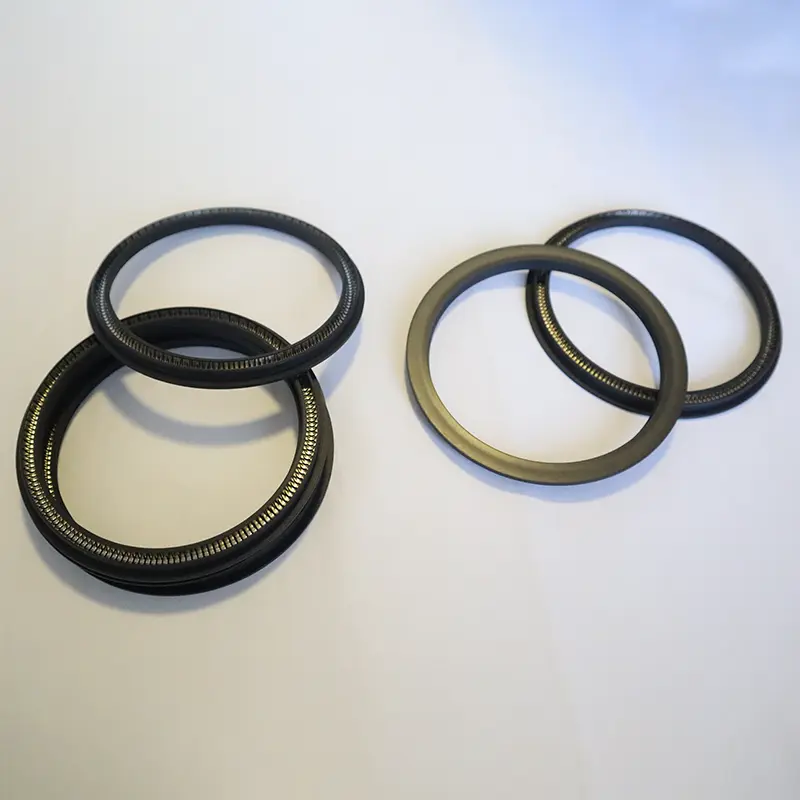

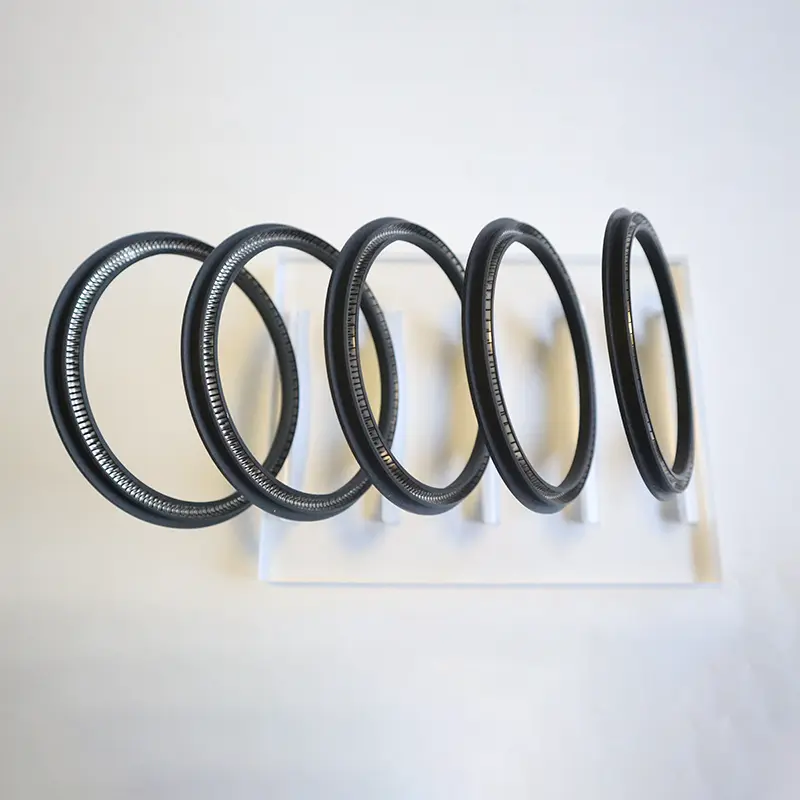

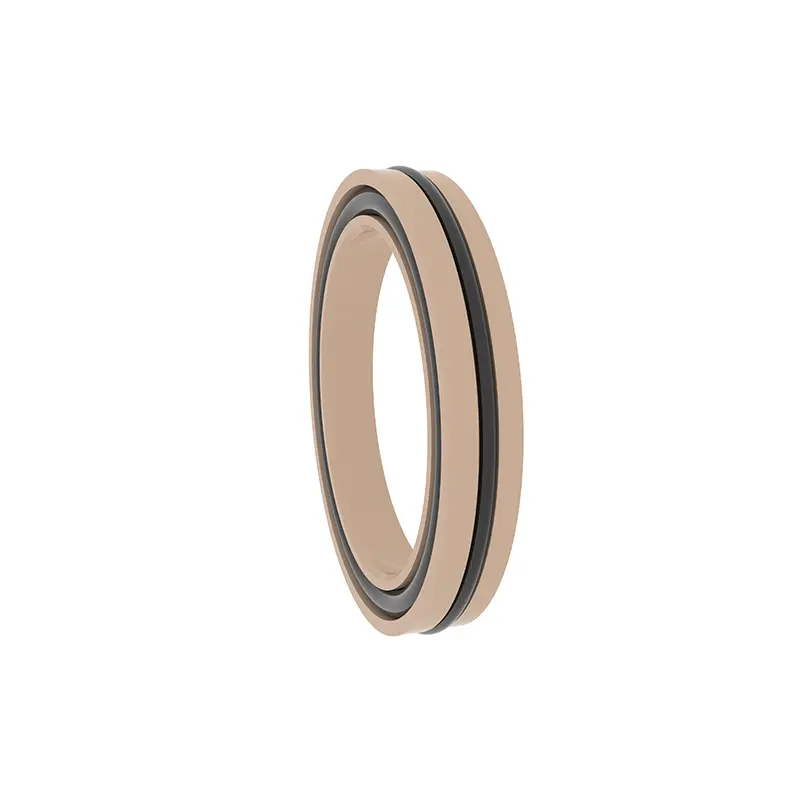

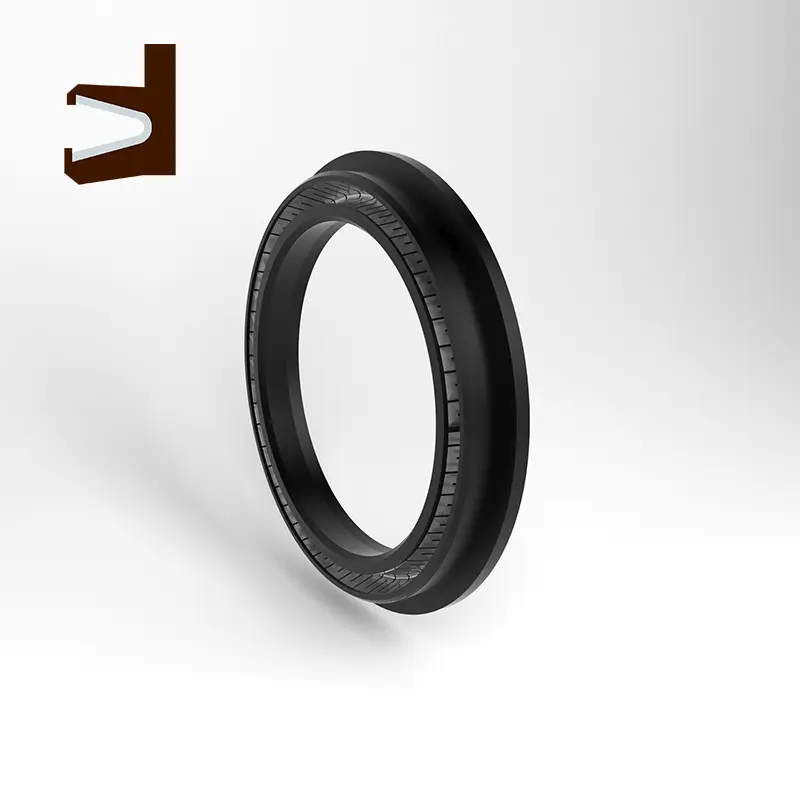

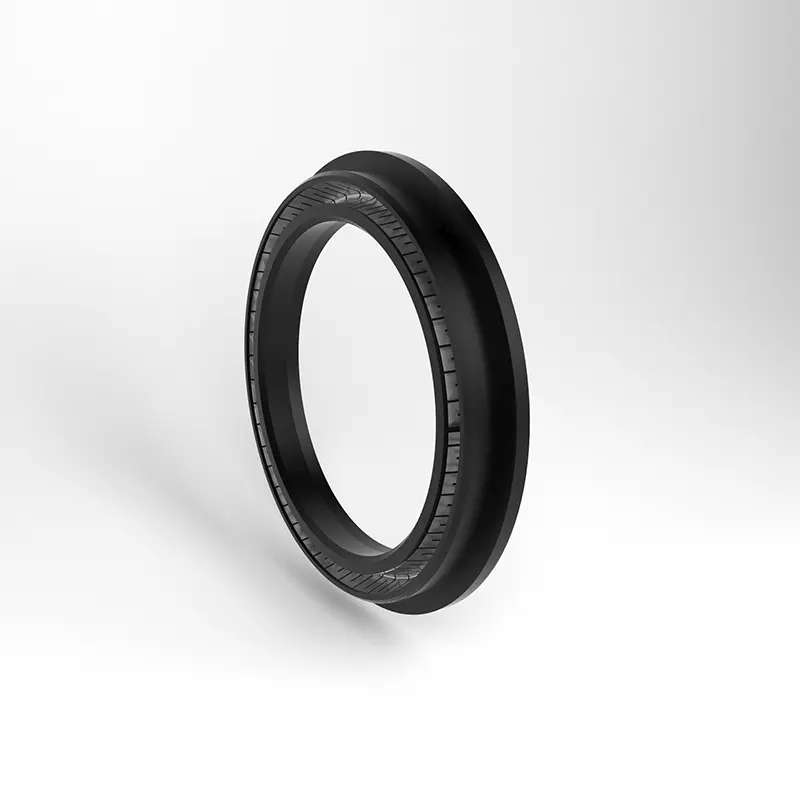

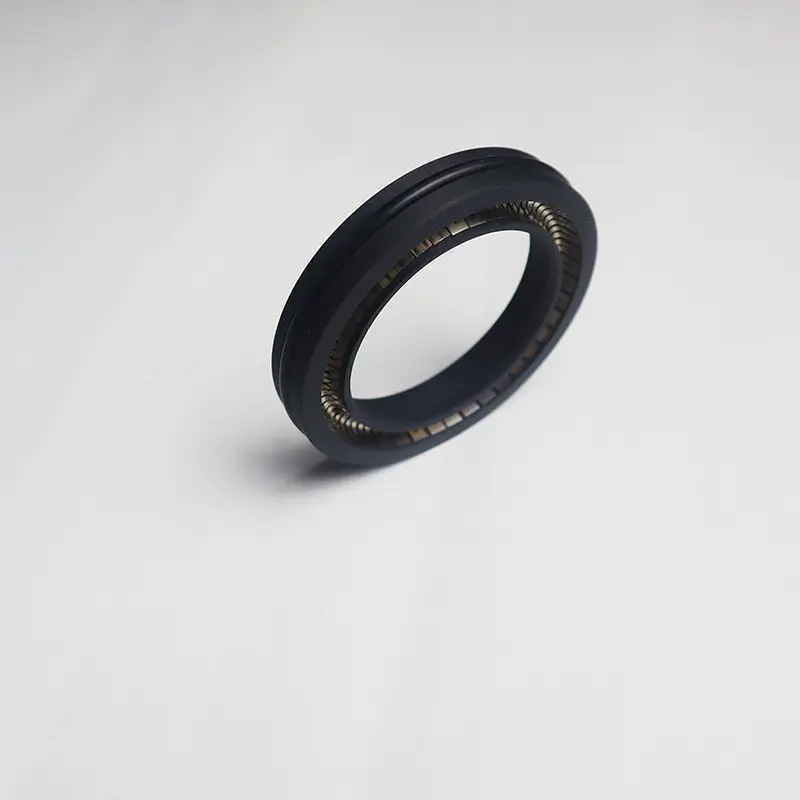

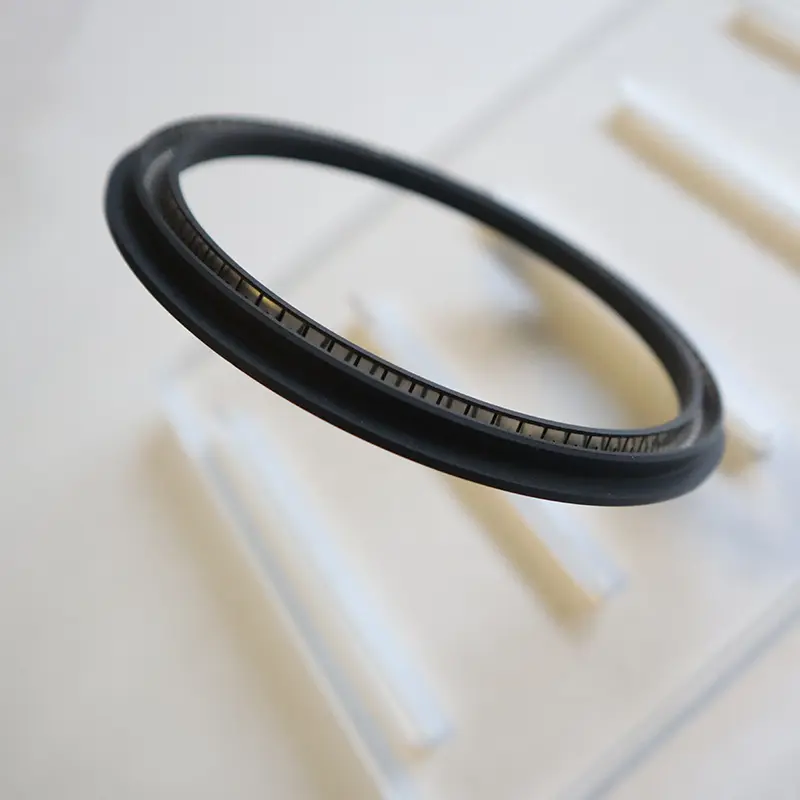

الختم النشط الربيعي لعمود الدوران هو أحد الأختام التي طورتها الأختام Ruichen. بالإضافة إلى ذلك ، لدينا العديد من الأنواع الأخرى من الأختام ومجموعة متنوعة من مواد الختم المختلفة. على وجه التحديد ، لدينا نموذج داخلي خاص بنا لتسميةهم. يقدم ما يلي نموذجين ، RC2055 و RC2056.

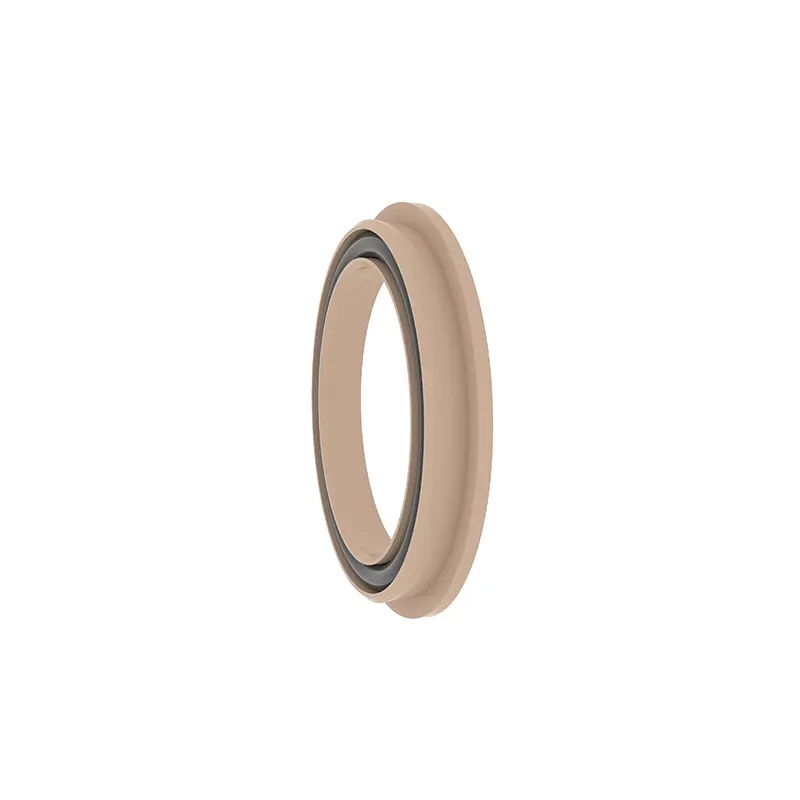

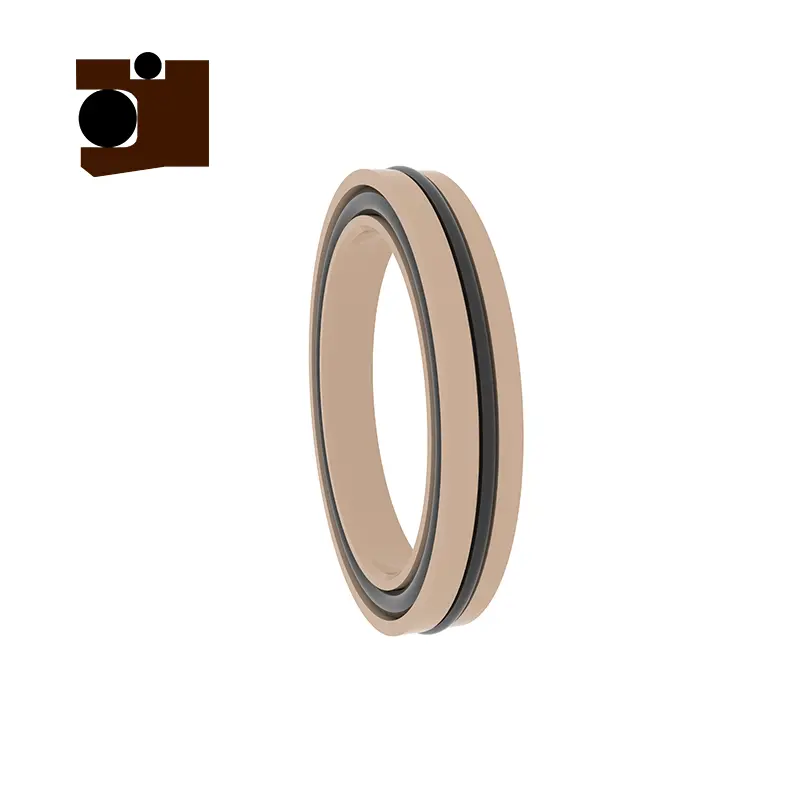

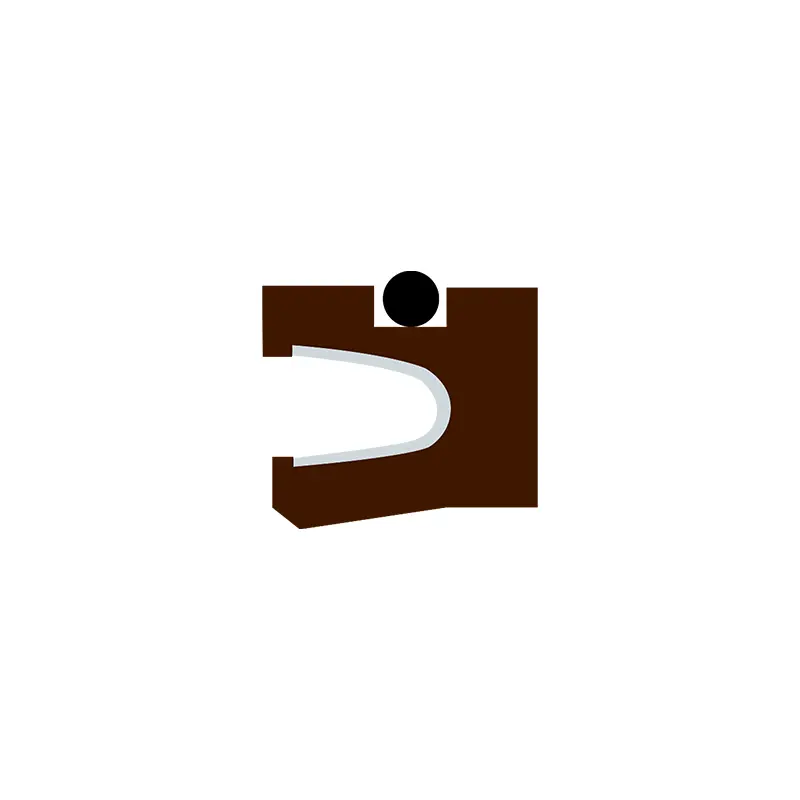

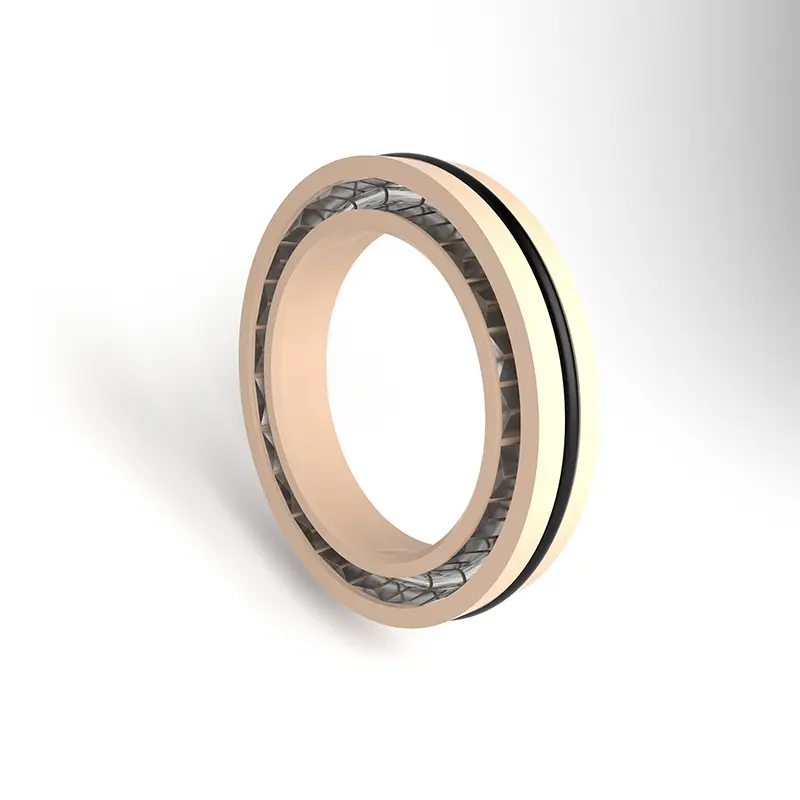

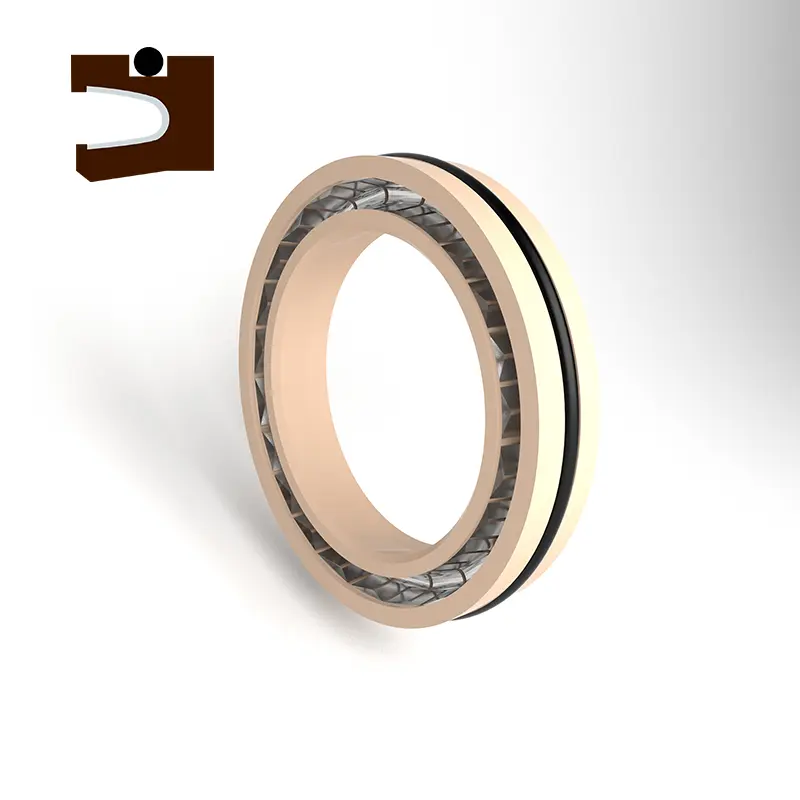

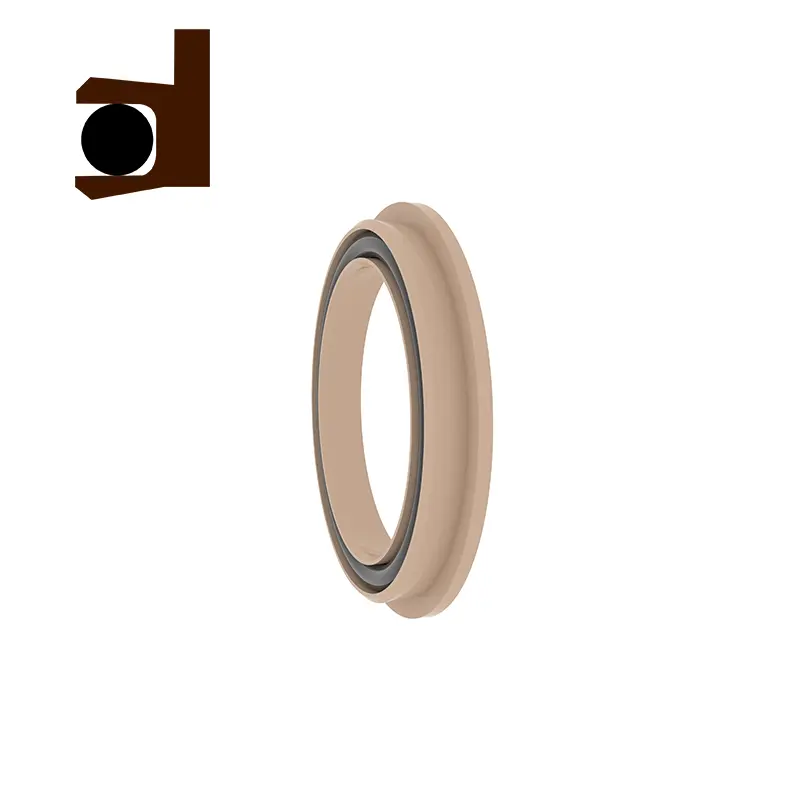

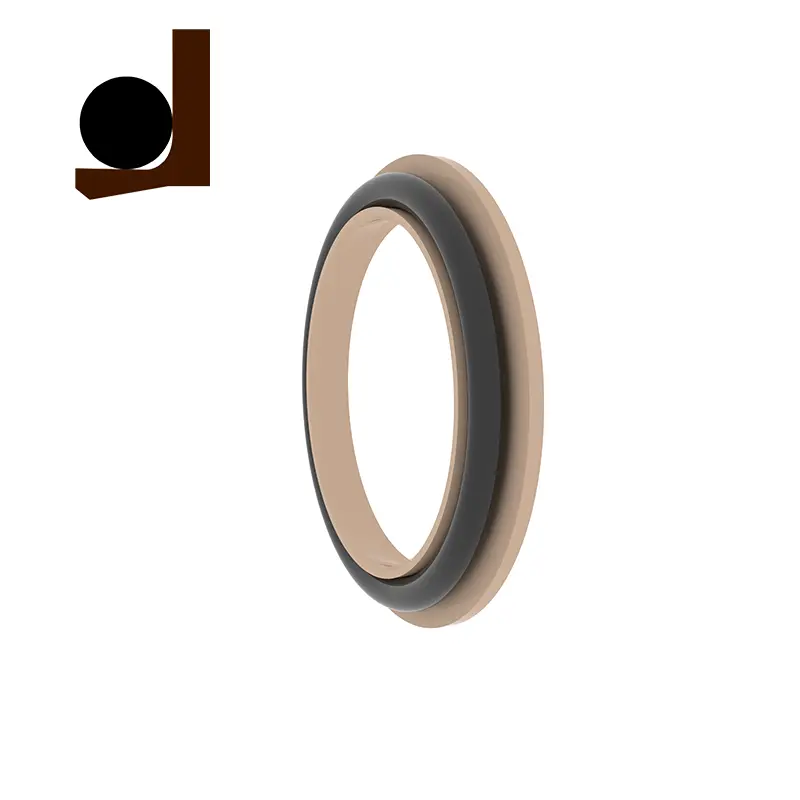

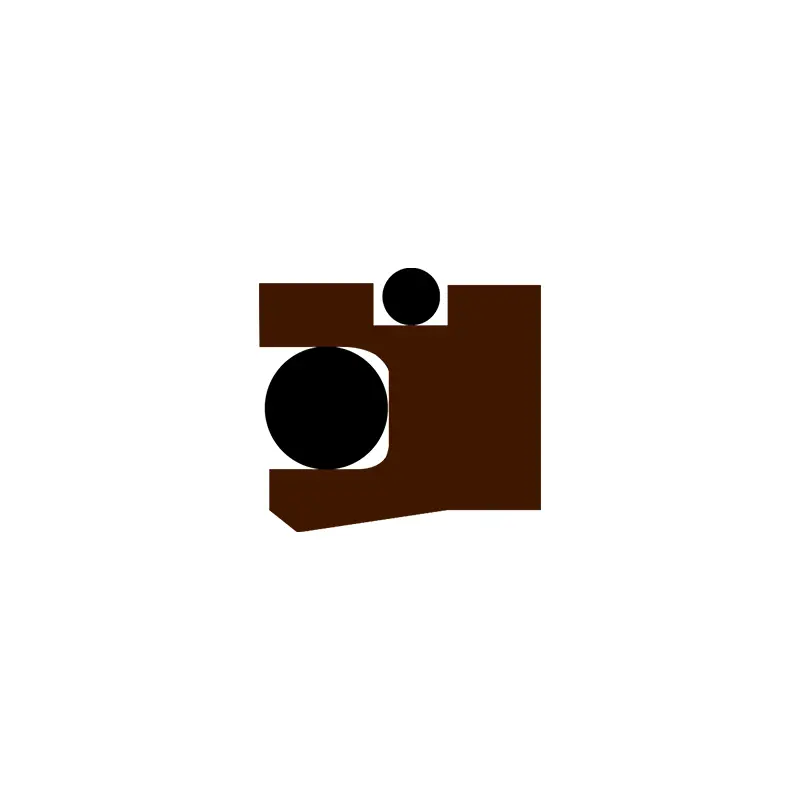

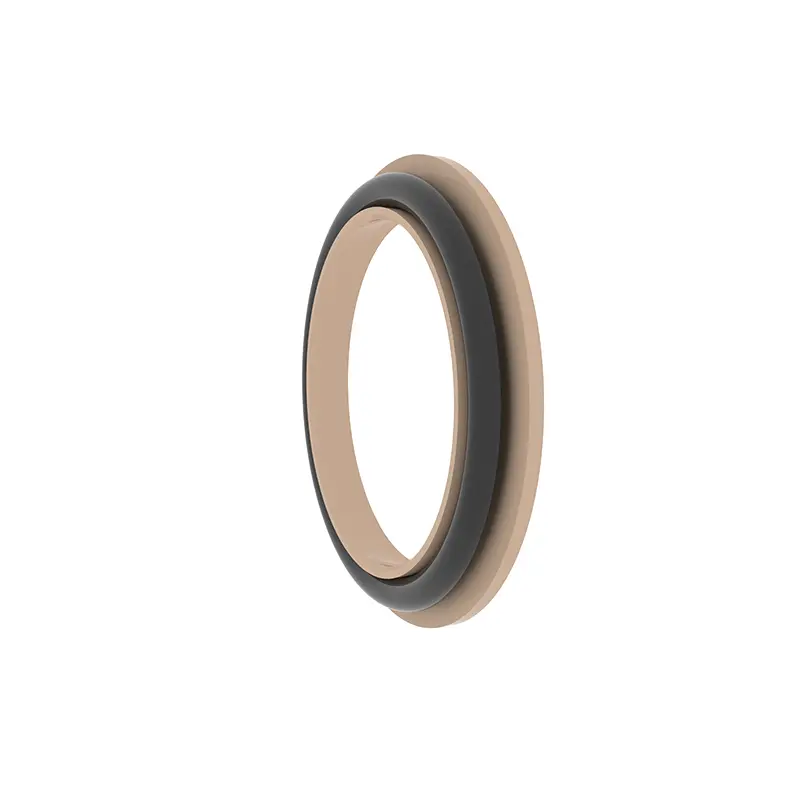

RC2055 و RC2056 عبارة عن مقلاة دوارة ، RC2055-B عبارة عن ختم أسنان دوار ، RC2056-B عبارة عن ختم مزيج على شكل Y دوار ، و RC2055-C هو ختم مزيج على شكل Y دوار. النماذج المختلفة في نفس السلسلة لها نفس خصائص الأخدود ويمكن تبديلها. السلسلة الكاملة من الختم النشط الربيعي للعمود الدوارة مناسبة لأختام الضغط العالي غير الاتجاهي المطبقة على مهاوي الدوارة. من بينها ، تتكون RC2055 و RC2056 من نوابض من الفولاذ المقاوم للصدأ والمواد البلاستيكية عالية الوظائف. عند استخدام RC2055-B و RC2056-B و RC2055-C ، من الضروري تحديد مادة المطابقة المطابقة للمواد المطابقة.
ميزات وتطبيقات المنتج:
ميزات المنتج:
مزيج من زنبرك الفولاذ المقاوم للصدأ والبلاستيك عالي الوظيفة لديه أداء ختم ممتاز ومتانة.
تصميم الأخدود لكل سلسلة هو نفسه ، والذي يمكن تبادله وتكييفه بمرونة مع ظروف عمل مختلفة.
النماذج المدرجة في الختم النشط في الربيع للعمود الدوارة مناسبة لتدوير مدونة الضغط في اتجاه واحد لتلبية الاحتياجات الصناعية المتنوعة.
RC2055-B ، RC2055-C و RC2056-B يدعم اختيار مواد المطابقة المطابقة وفقًا لظروف العمل لتحسين القدرة على التكيف.
سيناريوهات التطبيق:
تدوير العمود الدوران في اتجاه واحد ، مناسبة للمعدات الصناعية ، والآلات الهندسية ، والأنظمة الهيدروليكية ، إلخ.
متطلبات الختم عالية الوظائف ، مثل البتروكيماويات ، معدات الطاقة ، الآلات الثقيلة ، إلخ.
المزايا الفنية:
توفر نوابض الفولاذ المقاوم للصدأ قوة شعاعية مستقرة لضمان تأثير الختم على المدى الطويل.
مزيج من مواد البلاستيك والمرطالي عالية الوظيفة مناسبة للضغط العالي وظروف العمل عالية السرعة.
يقوم تصميم الأخدود القابل للتبديل بتبسيط التثبيت والصيانة ويقلل من تكلفة الاستخدام.
اقتراحات الاستخدام:
حدد نموذج الختم المناسب ومواد المطاطية وفقًا لظروف العمل المحددة.
تأكد من أن الأخدود نظيف أثناء التثبيت لتجنب تلف الختم.

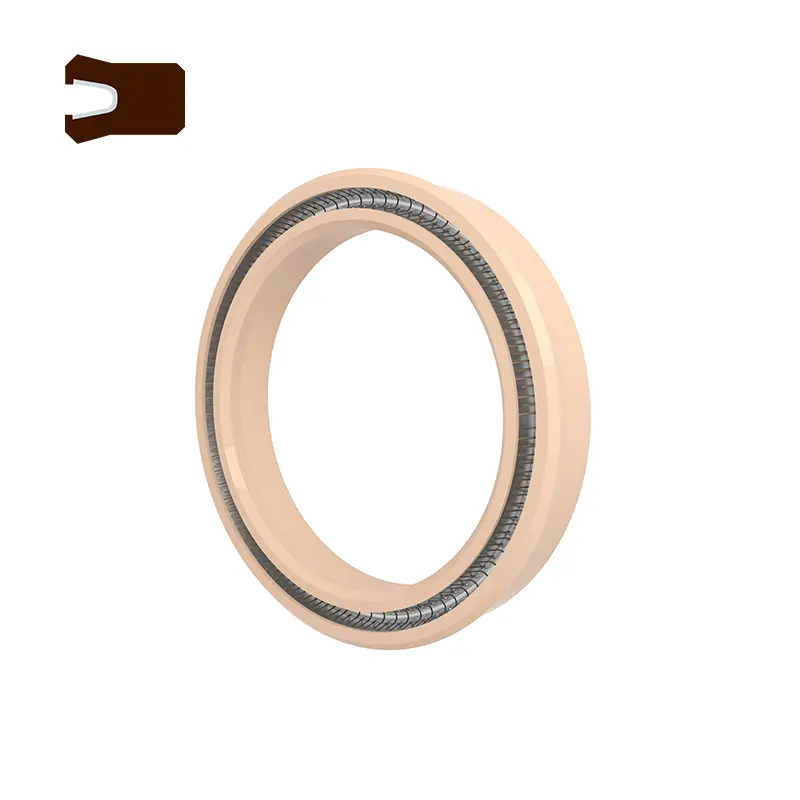

RC2055
ظروف العمل المعمول بها (يجب ألا تظهر قيم الحد في نفس الوقت)
| ضغط (MPA) | درجة حرارة (℃) | سرعة (آنسة) | واسطة | |||
| ≤35 | RC2055 | RC2055-B/C. | RC2055 | RC2055-B | RC2055-C | تقريبا جميع وسائل الإعلام السائلة والغاز |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
اختيار المواد
1. يمكن تحديد مواد الحلقة O المطابقة: RO1 Nitrile Rubber (NBR) ، RO2 FluororUbber (FKM) ، إلخ.
2. مواد حلقة الختم: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، UPE ، PK1 ، PK2 ، إلخ.

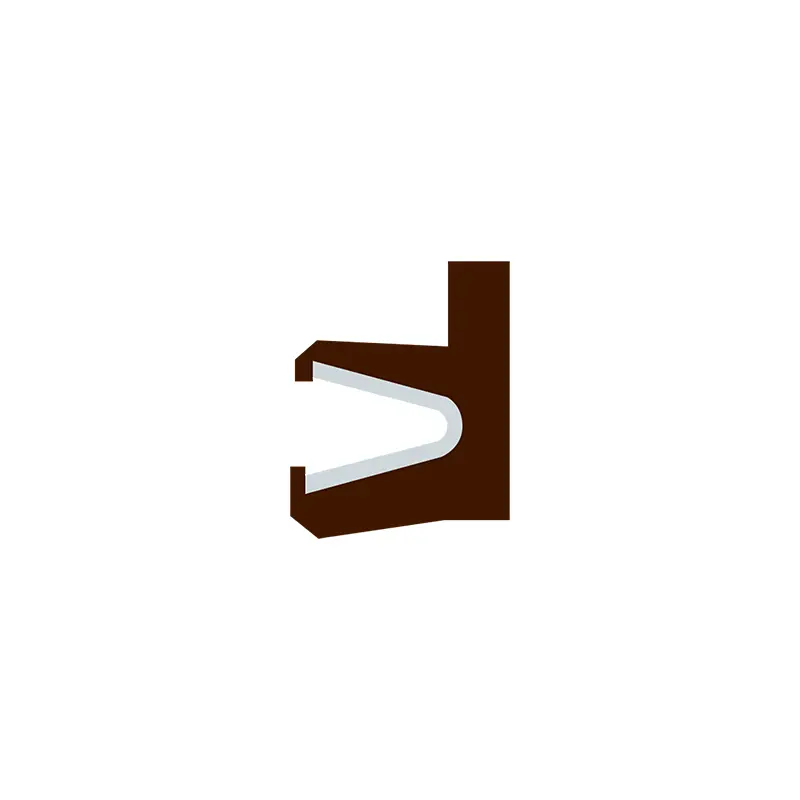

3. ربيع الفولاذ المقاوم للصدأ: ربيع على شكل حرف V.
مثال طلب
RC2055- 40-PTFE4+V قطر العمود 40 ، مادة حلقة الختم هي PTFE4 ، نابض الفولاذ المقاوم للصدأ هو ربيع على شكل حرف V

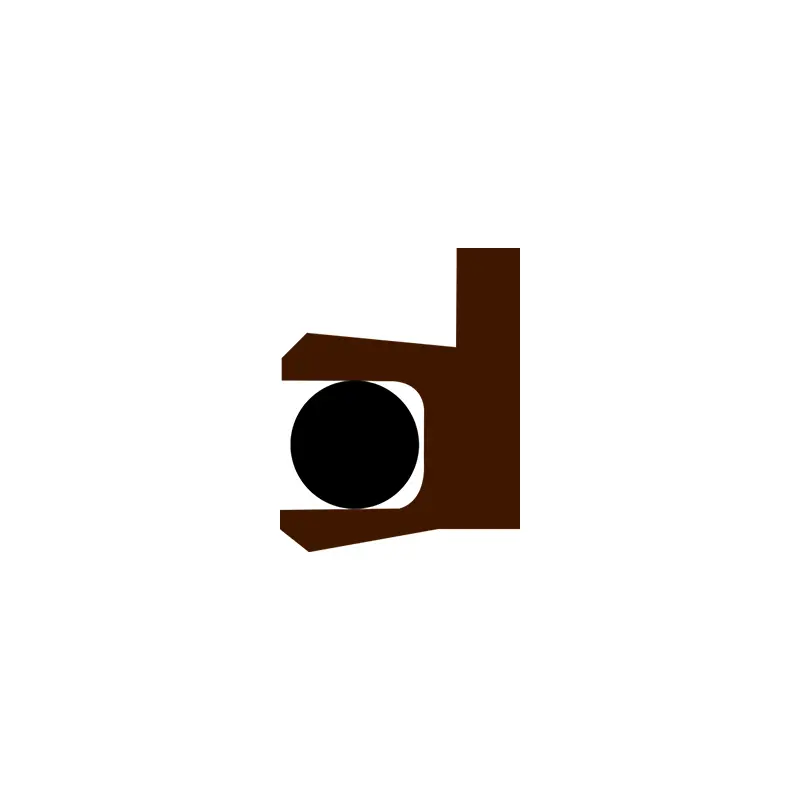

RC2055-B-40-PTFE4+R02 قطر العمود هو 40 ، مادة حلقة الختم هي PTFE4 ، مطابقة الحلقة O fluororubber
RC20555-C-40-PTFE4+R02 قطر العمود هو 40 ، مادة حلقة الختم هي PTFE4 ، مطابقة O-Ring هي fluororubber
جدول معلمة المواصفات (جميع المواصفات ضمن نطاق المعلمة متوفرة)

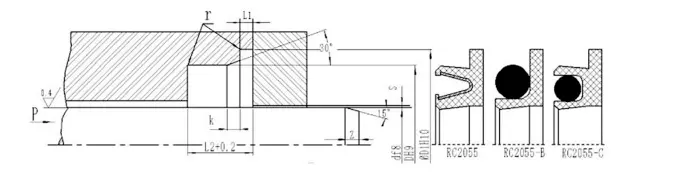

| نطاق قطر قضيب D F8 | قطر الأخدود DH9 | قطر الأخدود D1H10 | عمق الحافة L1 | عرض الأخدود ل | استيراد شارع ك | خلوص شعاعي S Max | طول شامفر | ص ماكس | |
| 10mpa | 20mpa | ||||||||
| 5 ~ 19.9 | D+5 | D+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0.8L | 0.8 |
| 20 ~ 39.9 | D+7 | D+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10.5 | D+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
ملاحظة: من المستحسن أن تكون صلابة سطح العمود الدوار HRC ≥ 58.

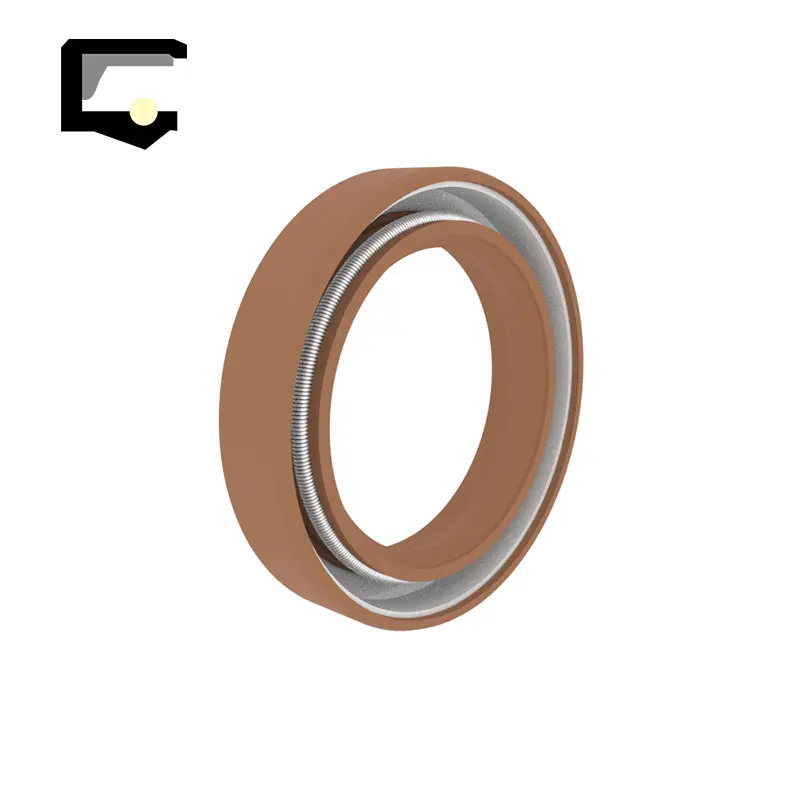

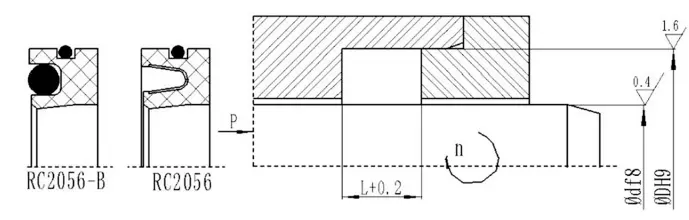

RC2056
ظروف العمل المعمول بها (يجب ألا تظهر قيم الحد في نفس الوقت)
| ضغط (MPA) | درجة حرارة (℃) | سرعة (آنسة) | واسطة | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | تقريبا جميع وسائل الإعلام السائلة والغاز |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
اختيار المواد
1. يمكن تحديد مواد الحلقة O المطابقة: RO1 Nitrile Rubber (NBR) ، RO2 FluororUbber (FKM) ، إلخ.
2. مواد حلقة الختم: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، UPE ، PK1 ، PK2 ، إلخ.
3. ربيع الفولاذ المقاوم للصدأ: ربيع على شكل حرف V.
مثال طلب
rc2056-40*62*8-ptfe4+v d*d*l ، مادة حلقة الختم هي ptfe4 ، والزنبرك الفولاذ المقاوم للصدأ هو ربيع على شكل V
RC2056-B-40*62*8-PTFE4+R02 D*D*L ، مادة حلقة الختم هي PTFE4 ، والحلقة O المطابقة هي fluororubber
