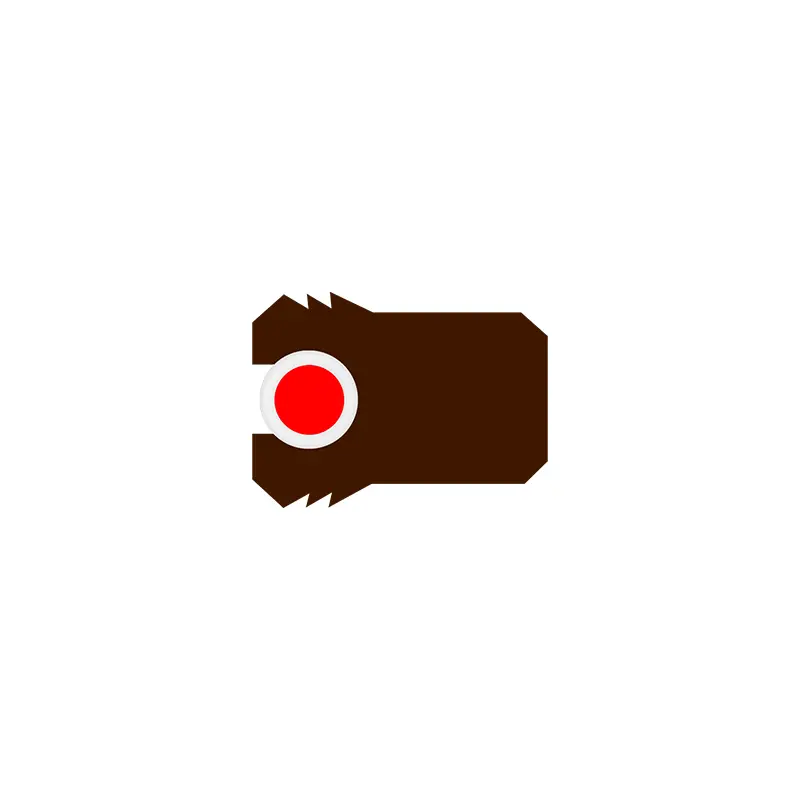

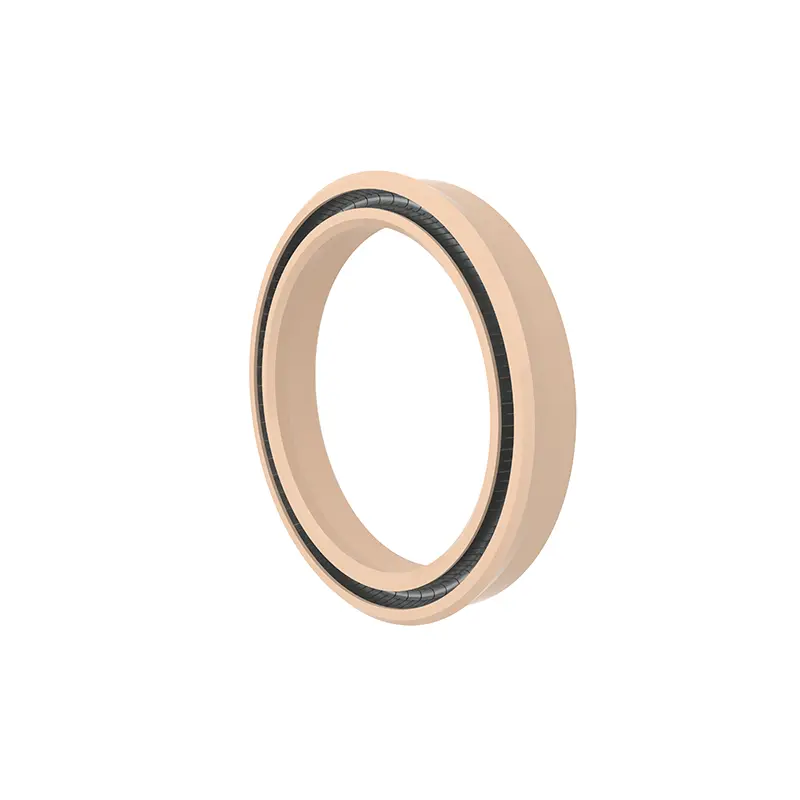

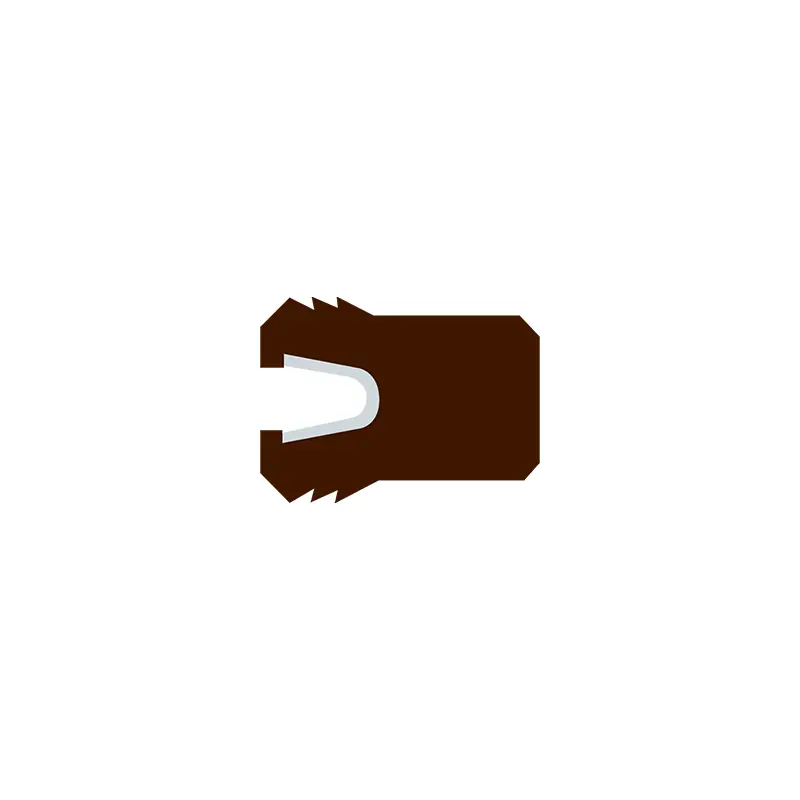

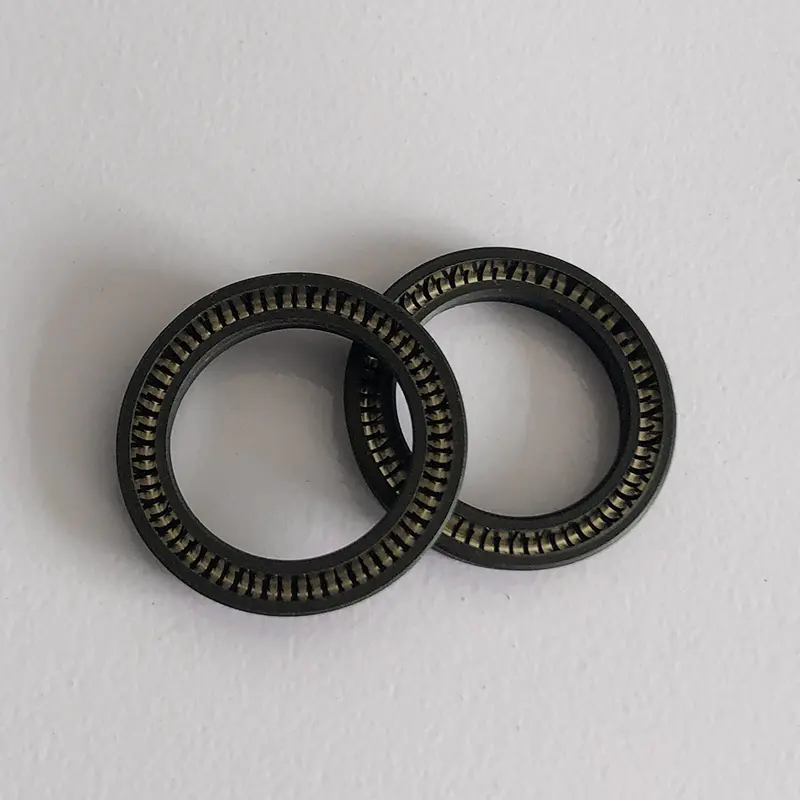

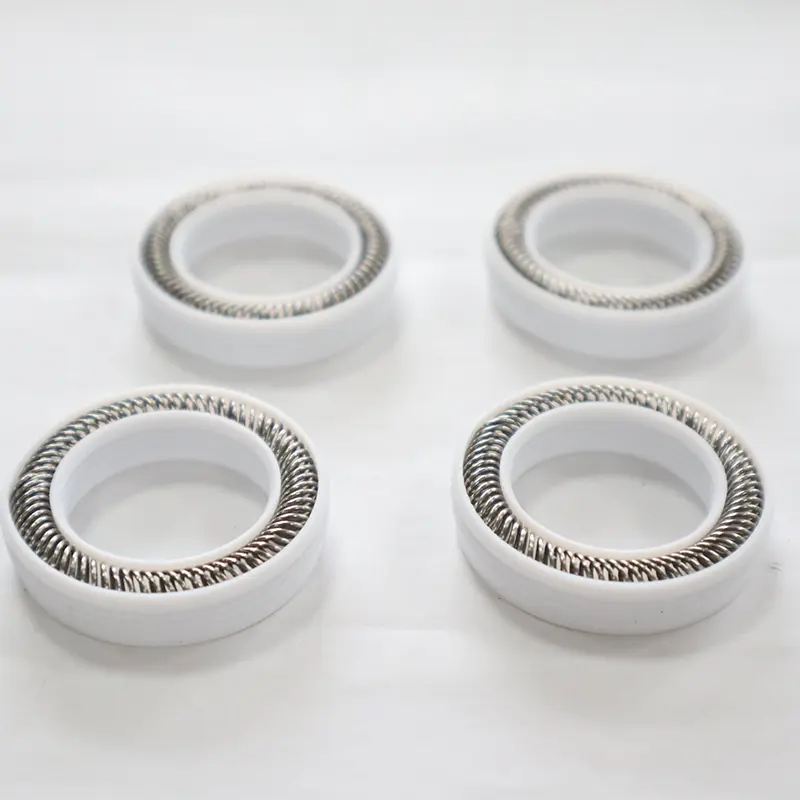

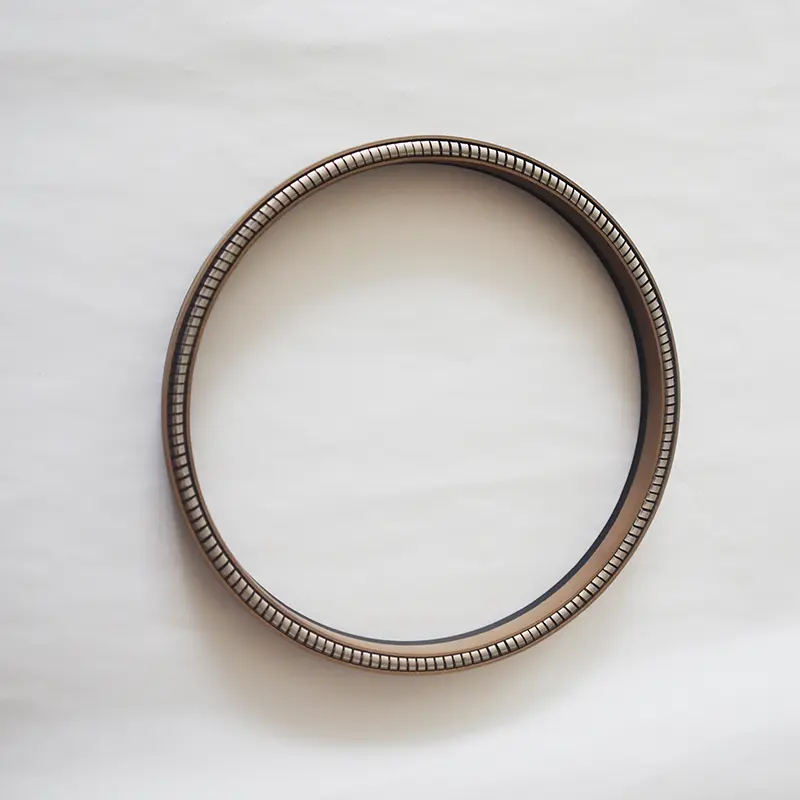

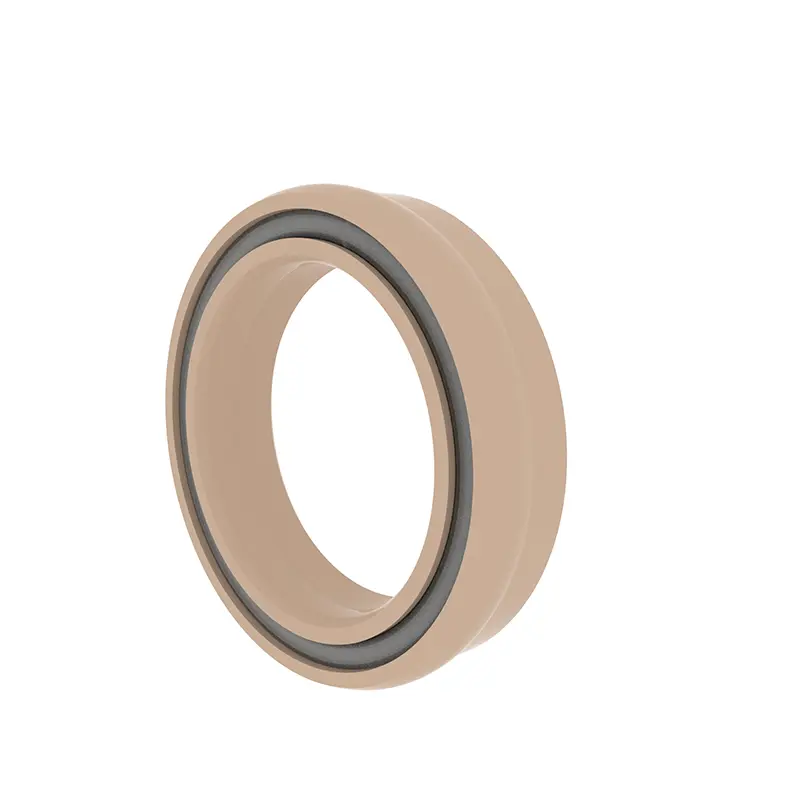

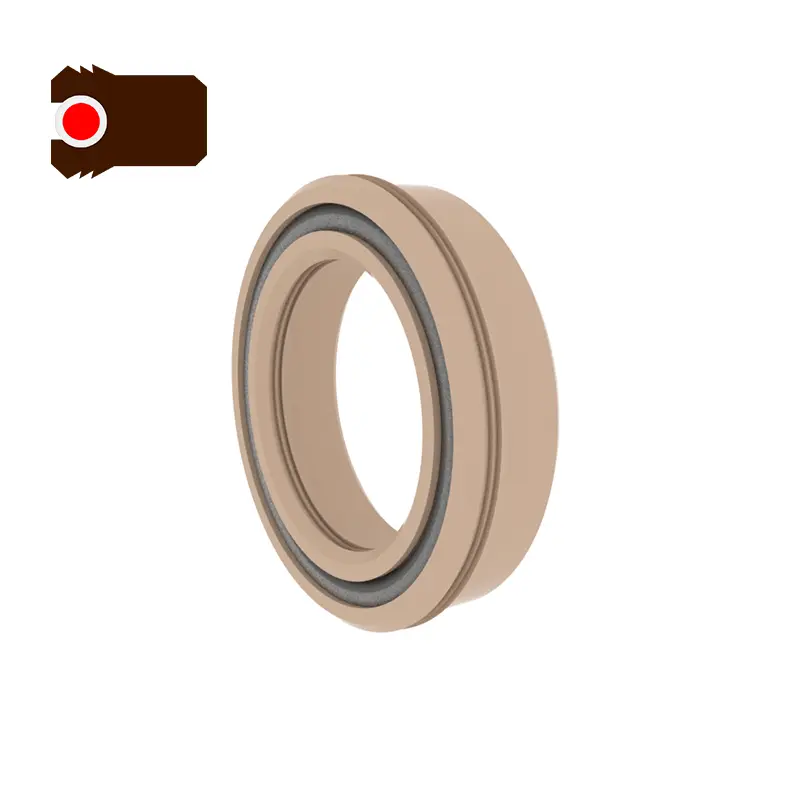

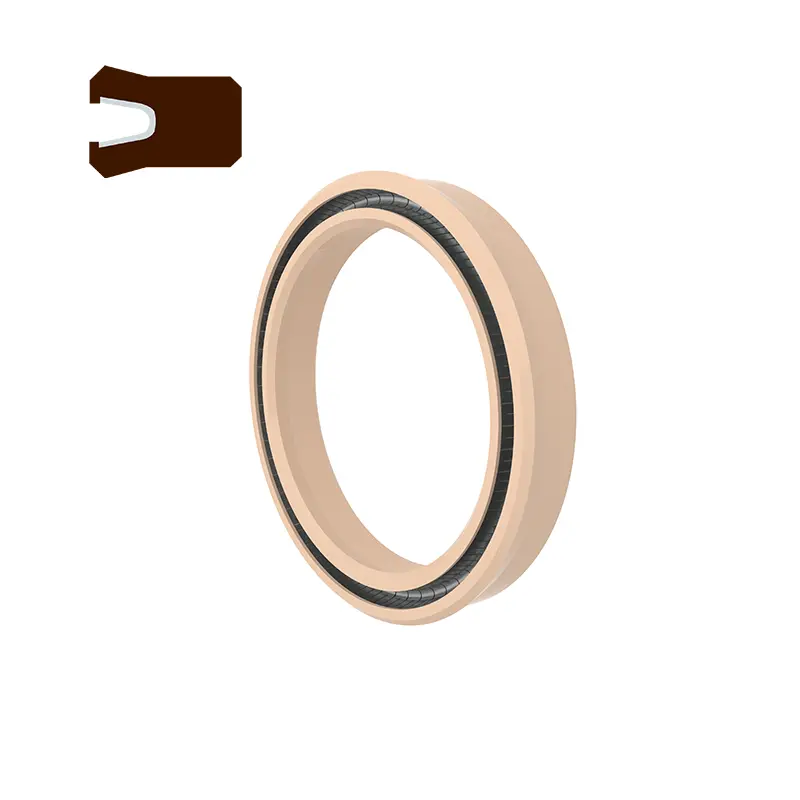

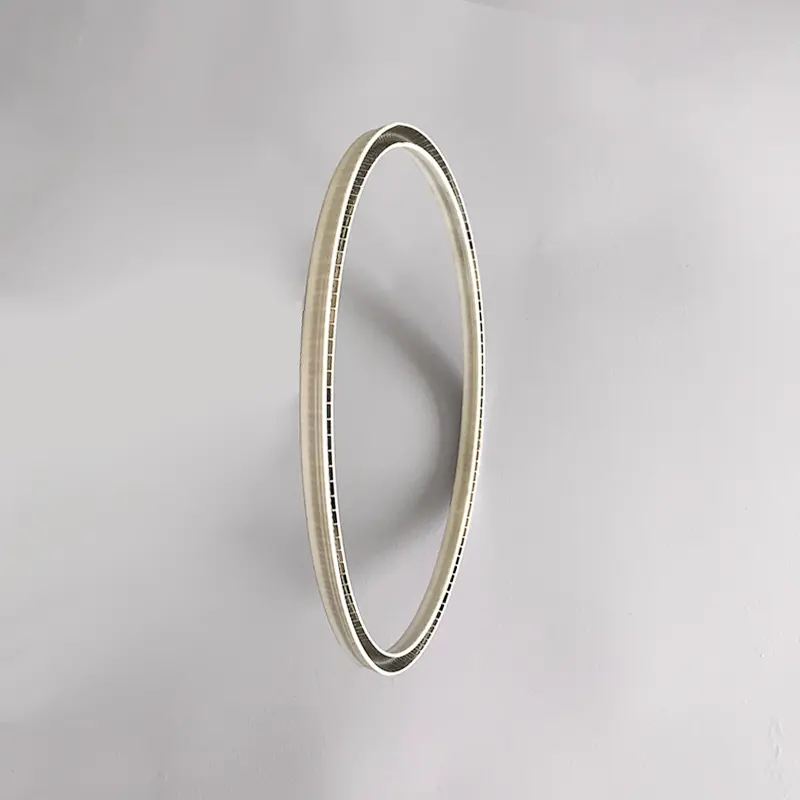

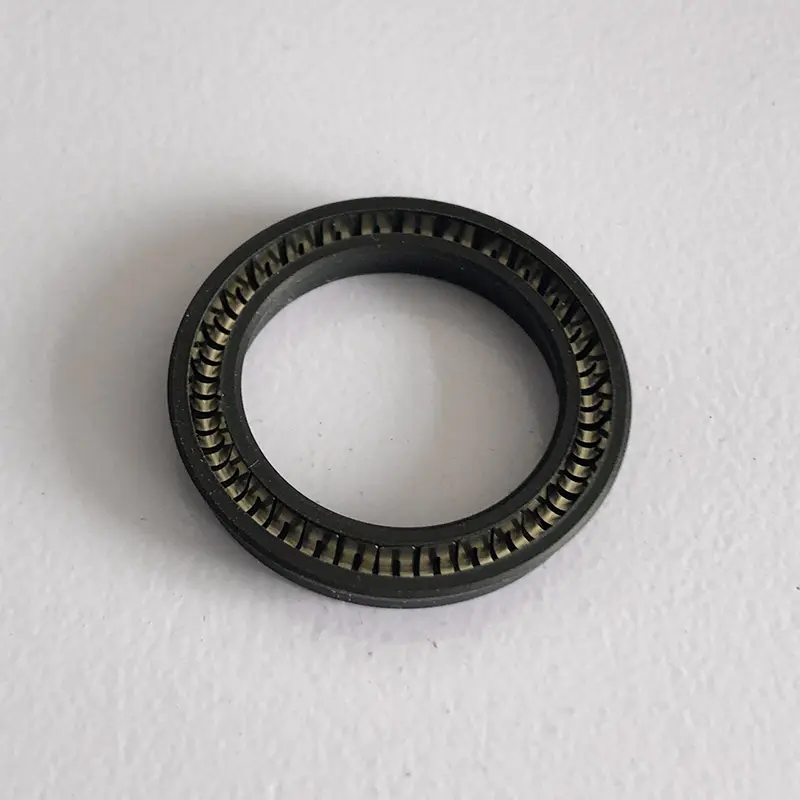

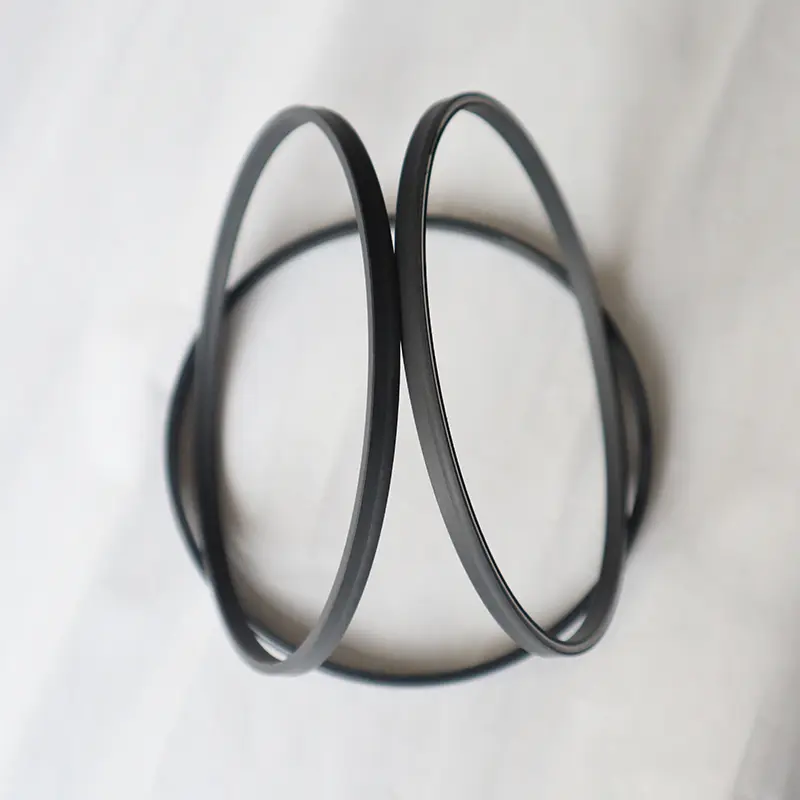

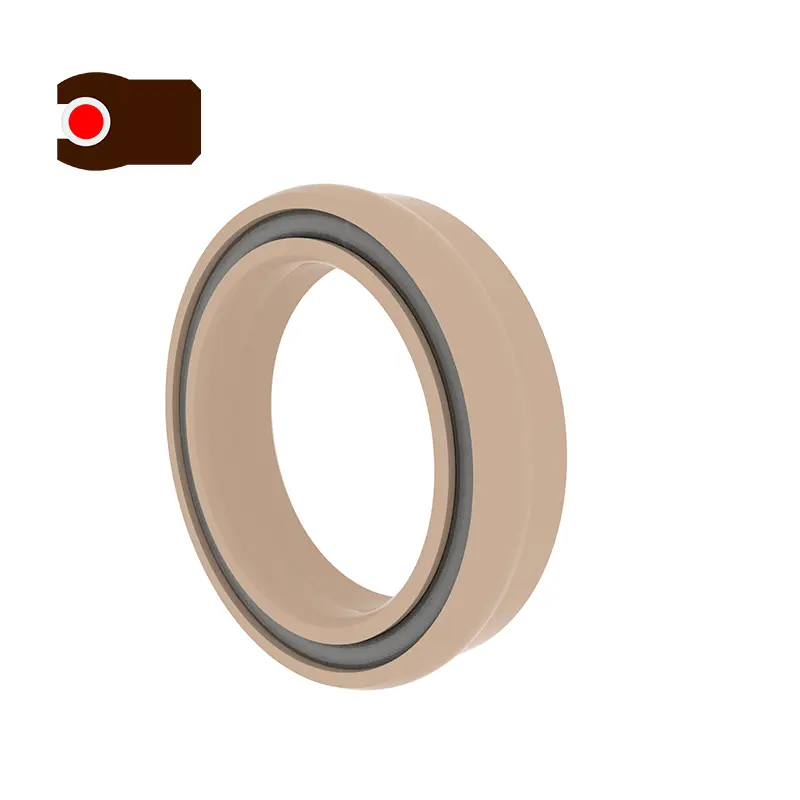

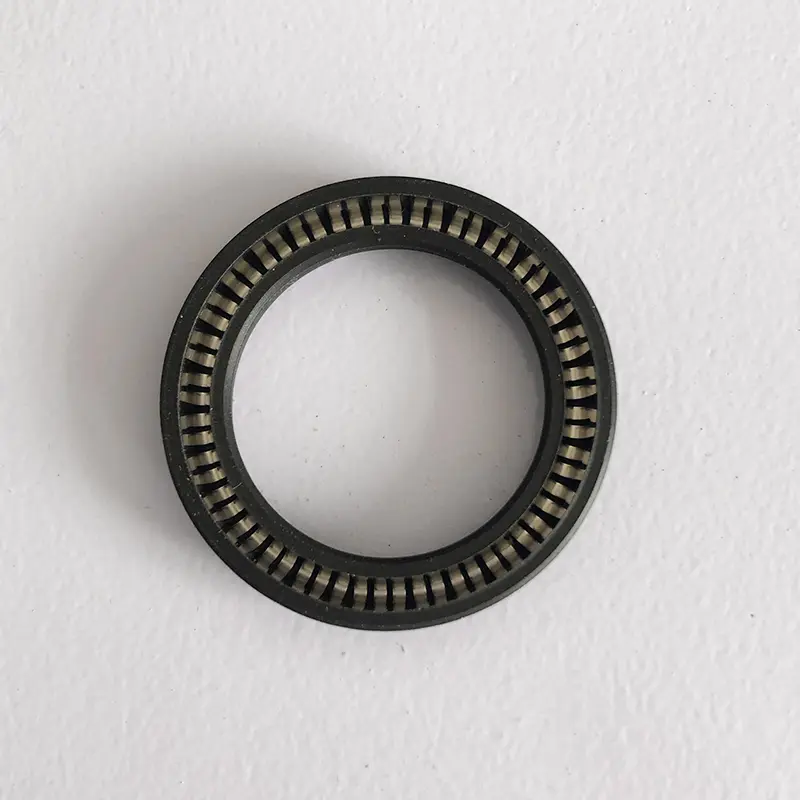

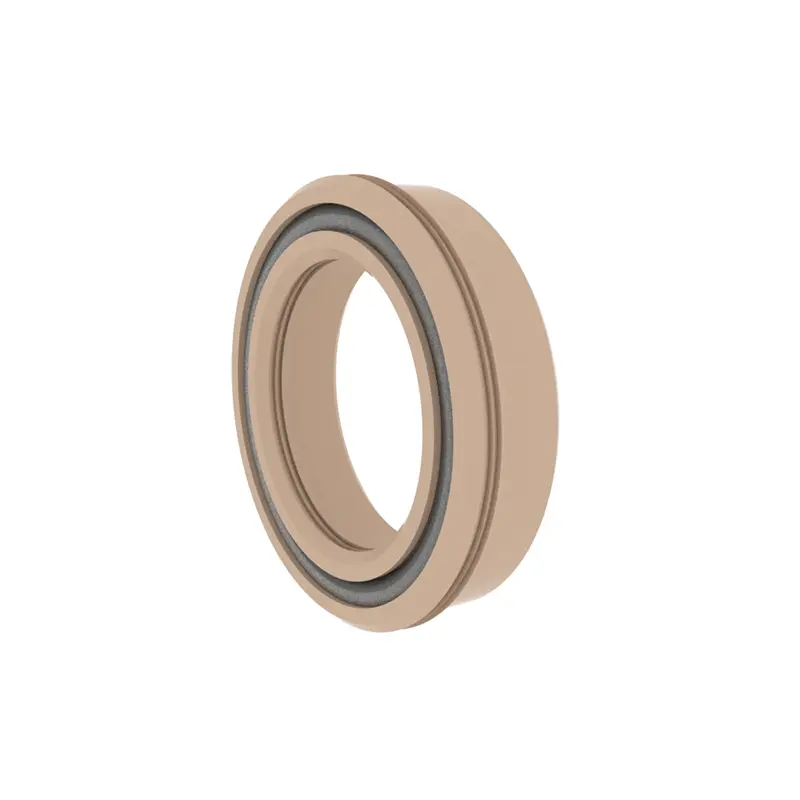

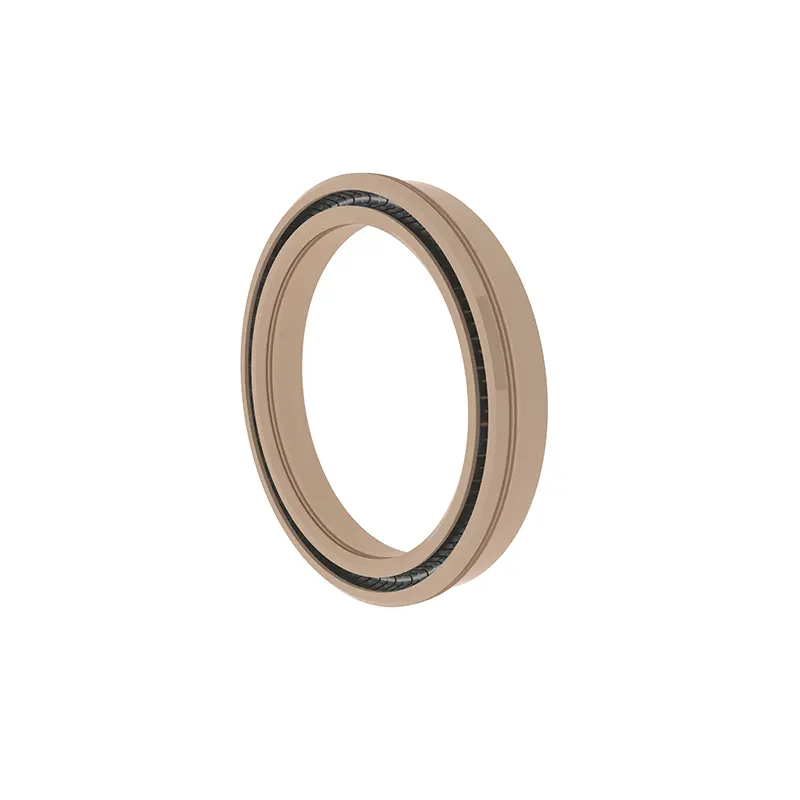

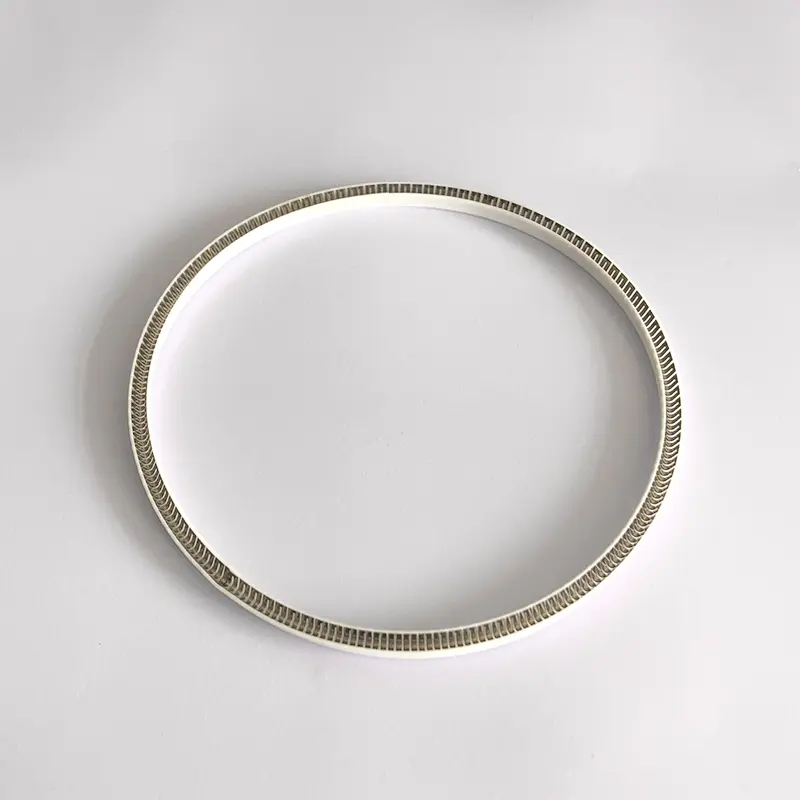

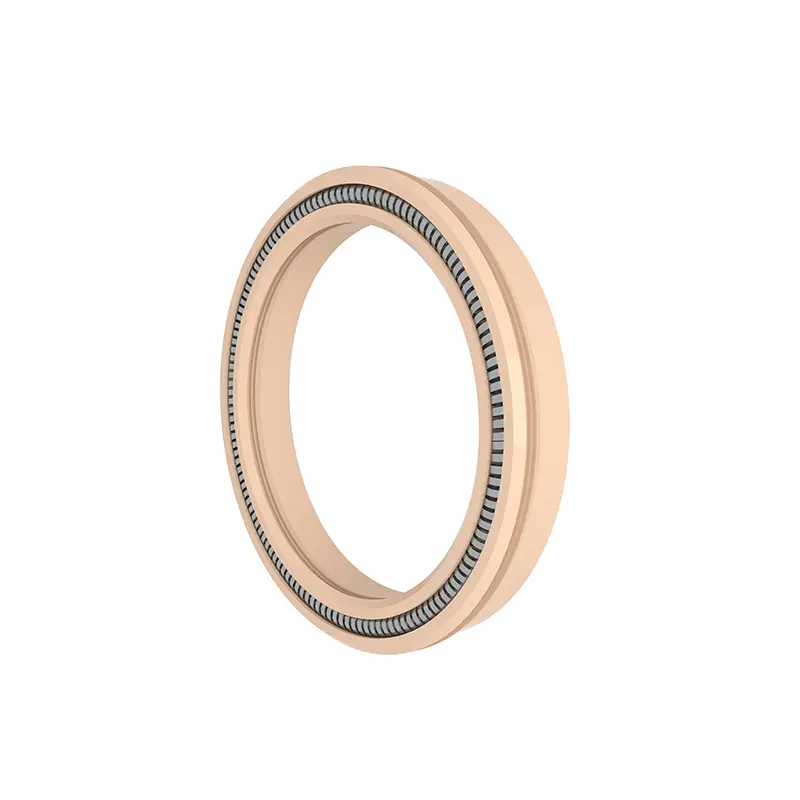

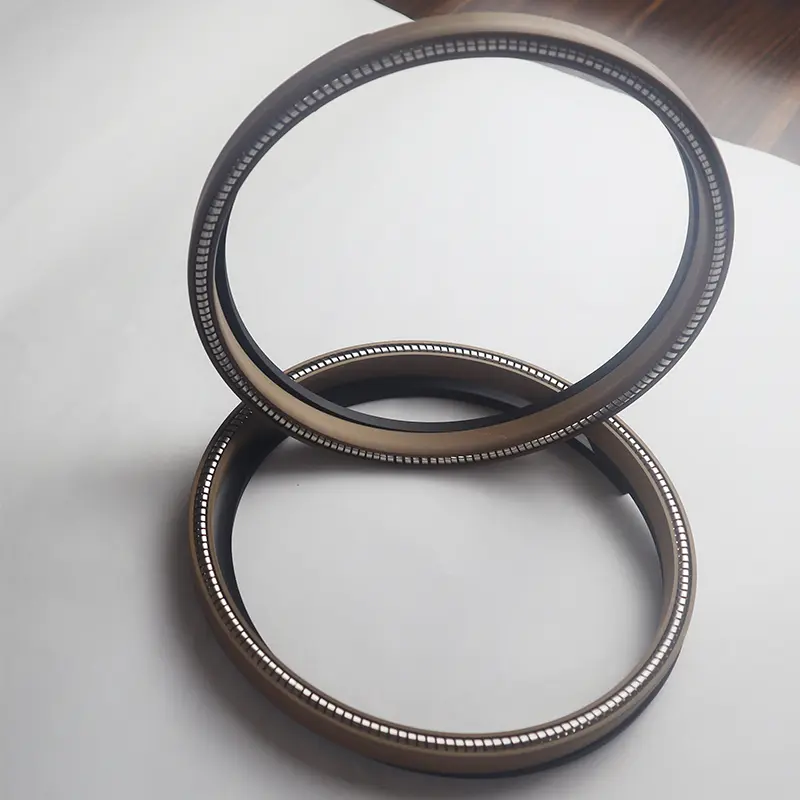

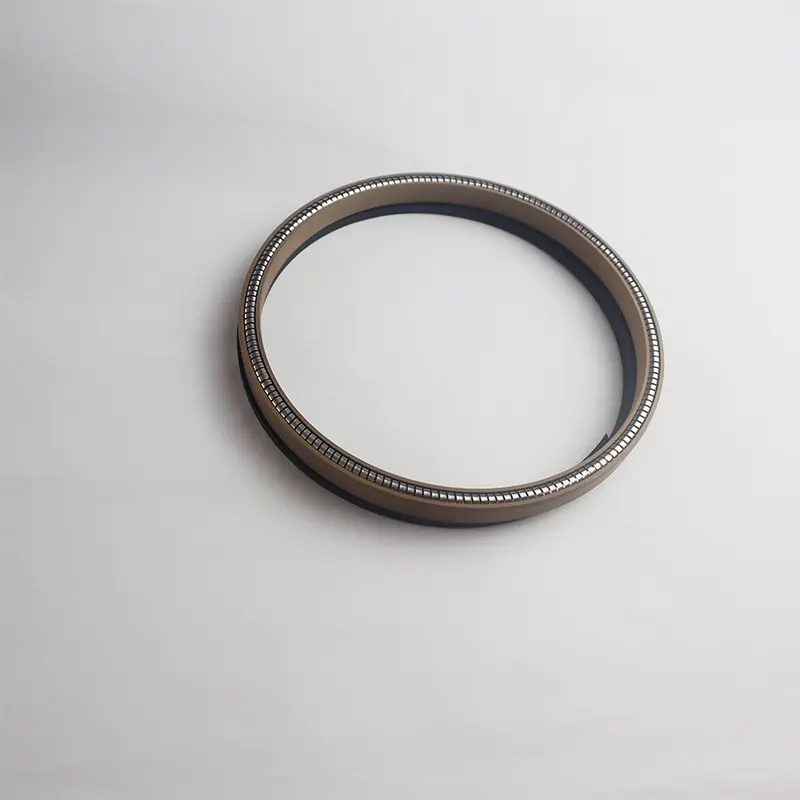

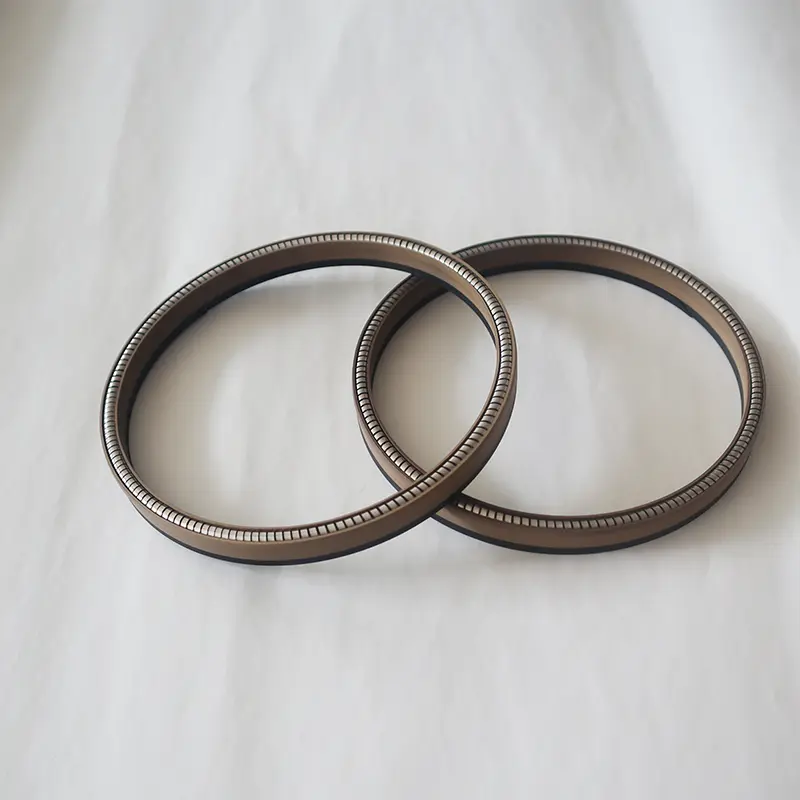

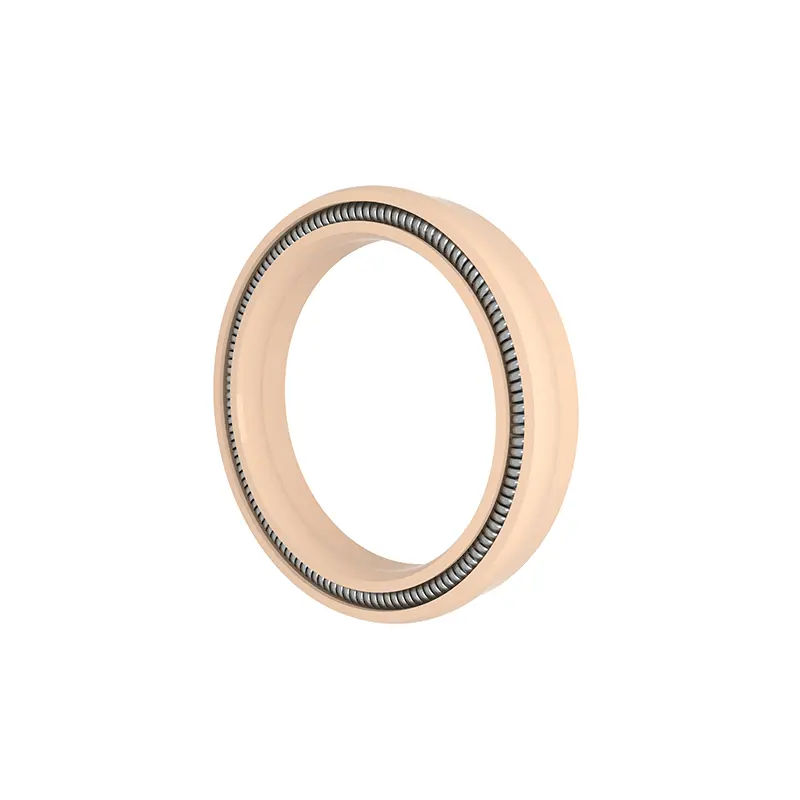

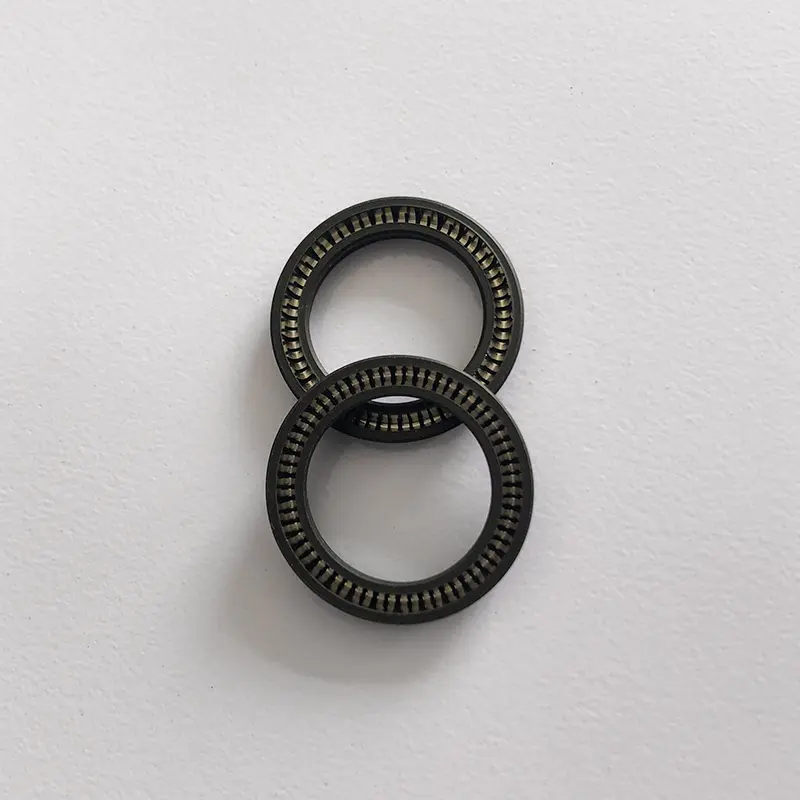

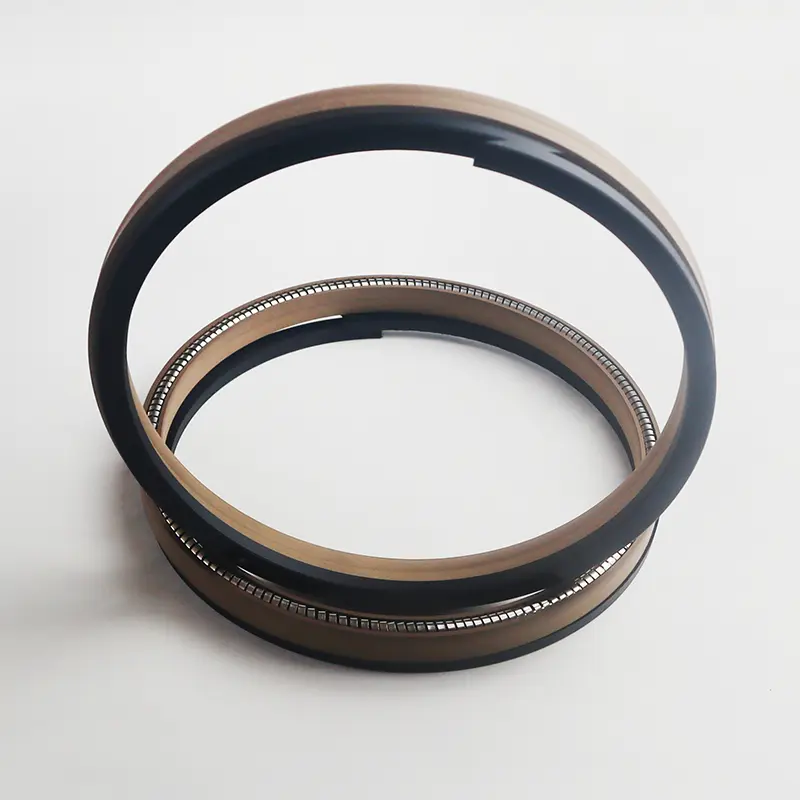

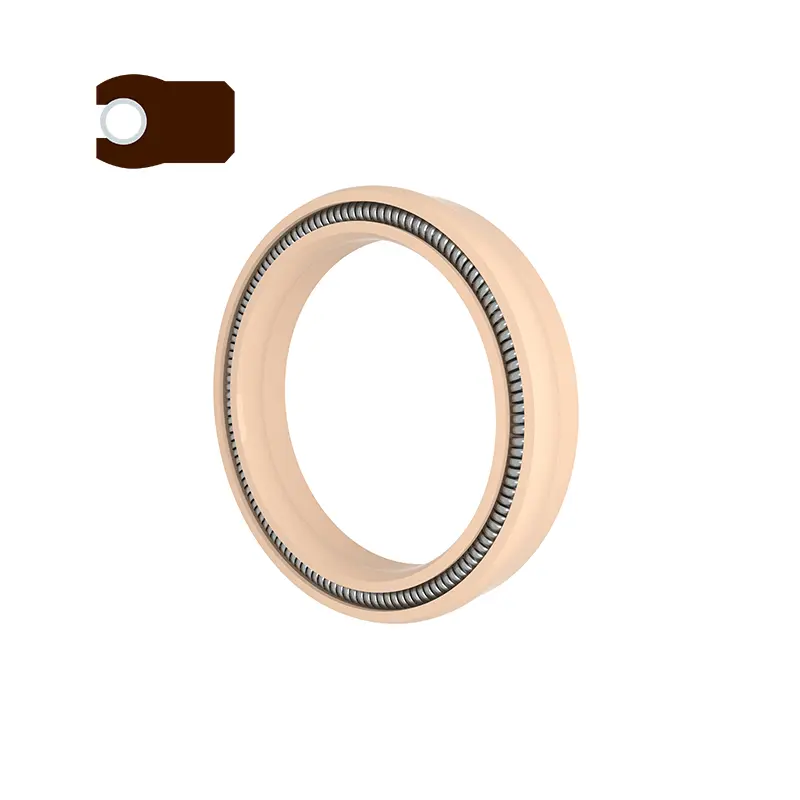

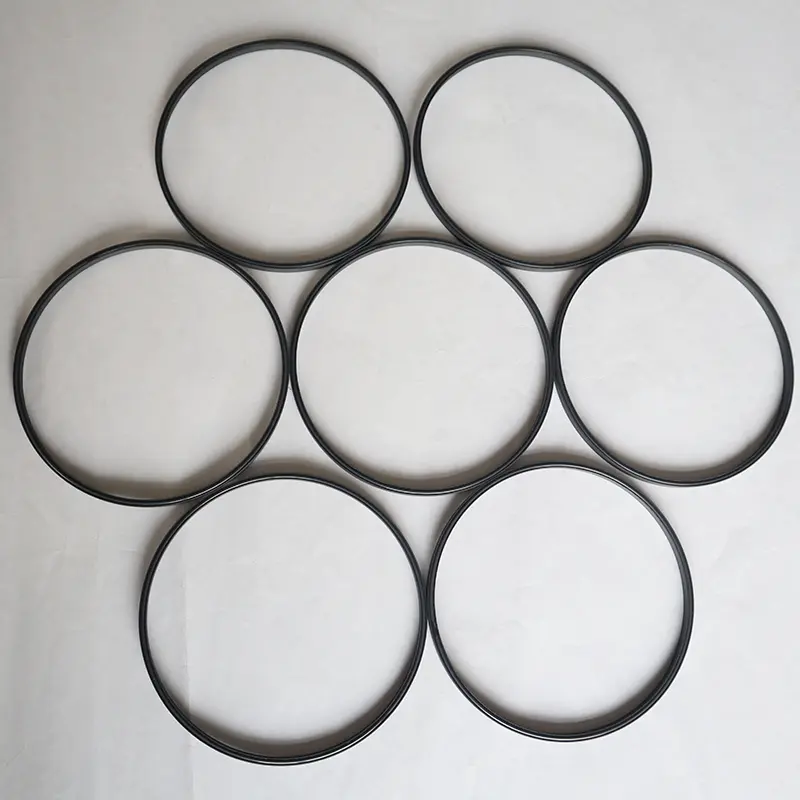

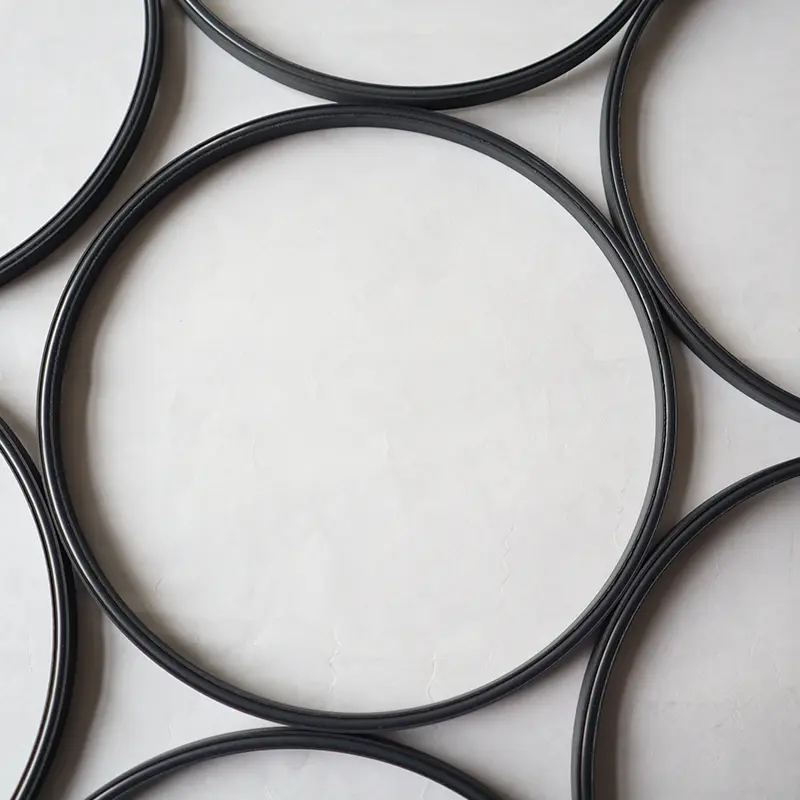

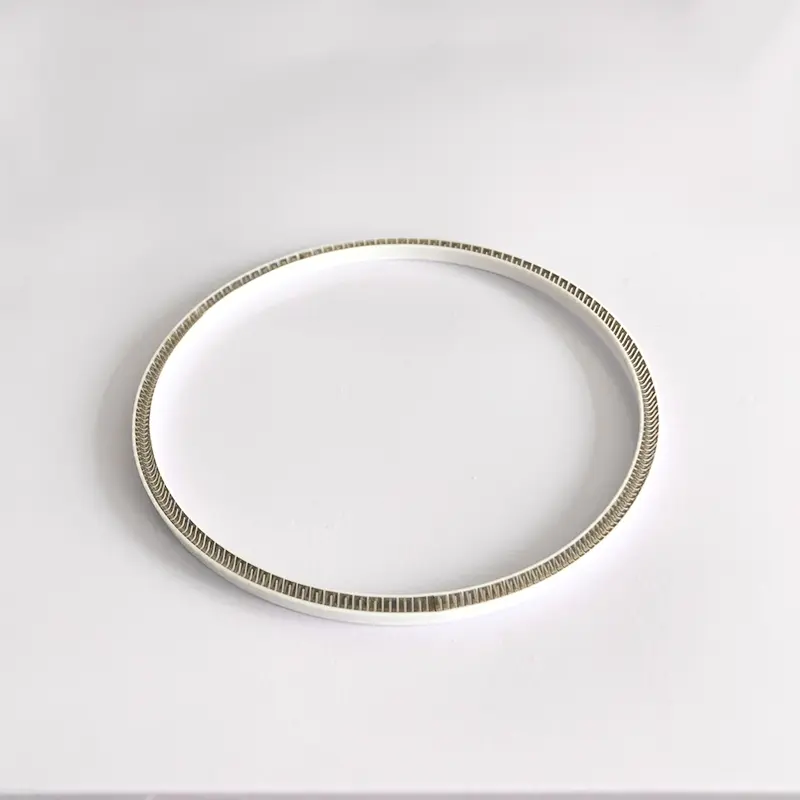

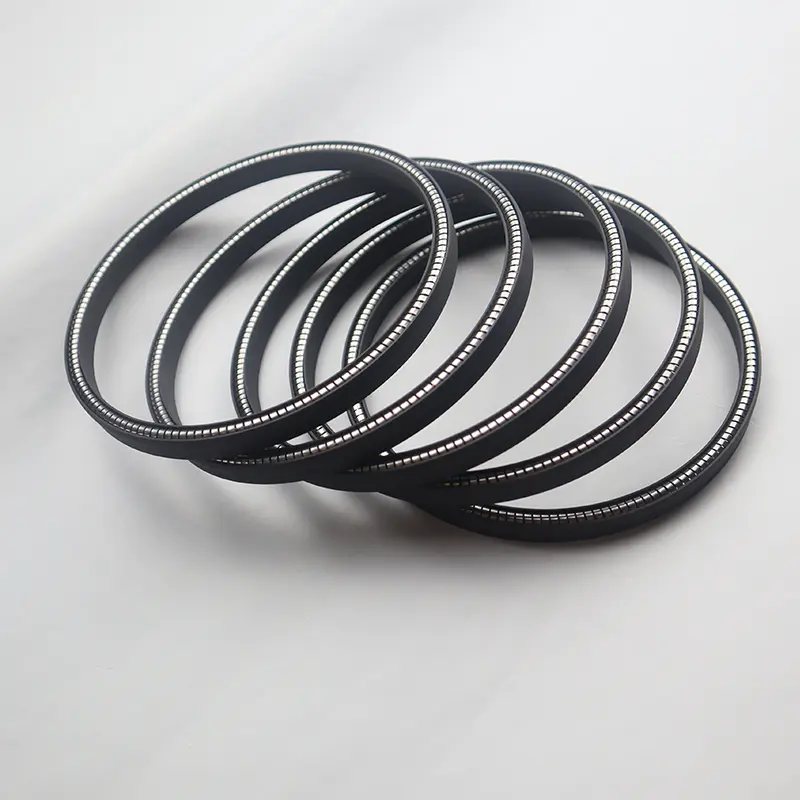

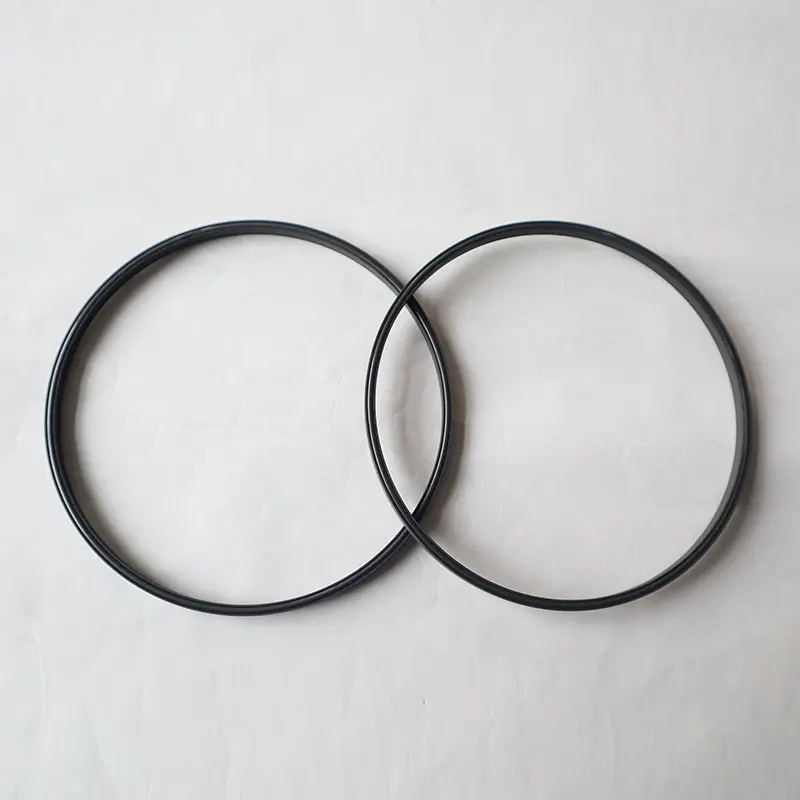

إن ختم النشط العام FS Universal Spring هو ختم نشط عالمي عالي الأداء لفتحة رمح مع بنية متماثلة وثقب العمود العالمي ، وهو مناسب لمجموعة متنوعة من السيناريوهات الصناعية. تنقسم هذه السلسلة من المنتجات إلى نوع ، نوع B ، نوع BO ، نوع C ، نوع D ونوعها. من بينها ، يعتمد نوع BO و do type مجموعة من البلاستيك العالي وظيفيًا ومغلفًا على حلقة O ، والتي لديها مقاومة وسائط ممتازة ؛ يعتمد النوع C ، نوع D و Do type بنية الشفة المسننة لزيادة تحسين قدرة الختم ، وخاصةً مناسبة لظروف العمل عالية الضغط مع الضغط يتجاوز 40 ميجا باسكال.
يدعم FS Universal Spring Sealized Seal مجموعة متنوعة من مواد حلقة الختم (مثل PTFE ، UPE ، PK ، إلخ) وينابيع الفولاذ المقاوم للصدأ (اختياري على شكل حرف O أو على شكل V) ، ويمكن أداء أداء ممتاز في وسائط وظروف عمل مختلفة. يبسط التصميم العالمي لفتحة العمود عملية التحديد والتركيب ، ويستخدم على نطاق واسع في الأنظمة الهيدروليكية عالية الضغط ، والمعدات الهوائية ، وختم الوسائط الخاصة في حقول الكيميائية والبترول والطاقة ، وما إلى ذلك. إذا كنت تريد معرفة المزيد عن الختم النشط في الربيع الشامل لثقب العمود ، يمكنك الاتصال بختم Ruichen في أي وقت.
ميزات وتطبيقات المنتج:
ظروف العمل المعمول بها (يجب ألا تظهر قيم الحد في نفس الوقت)
| الضغط MPA | السرعة م/ث | درجة الحرارة ℃ | واسطة | |
| <40 ، عرض الأخدود المعمول به > 40mpa ، يرجى تطبيق عرض الأخدود L1 | <10 | لأن/إلى -35 ~+250 | آخر -200 ~+250 | جميع السوائل والمواد الكيميائية والغازات |
اختيار المواد

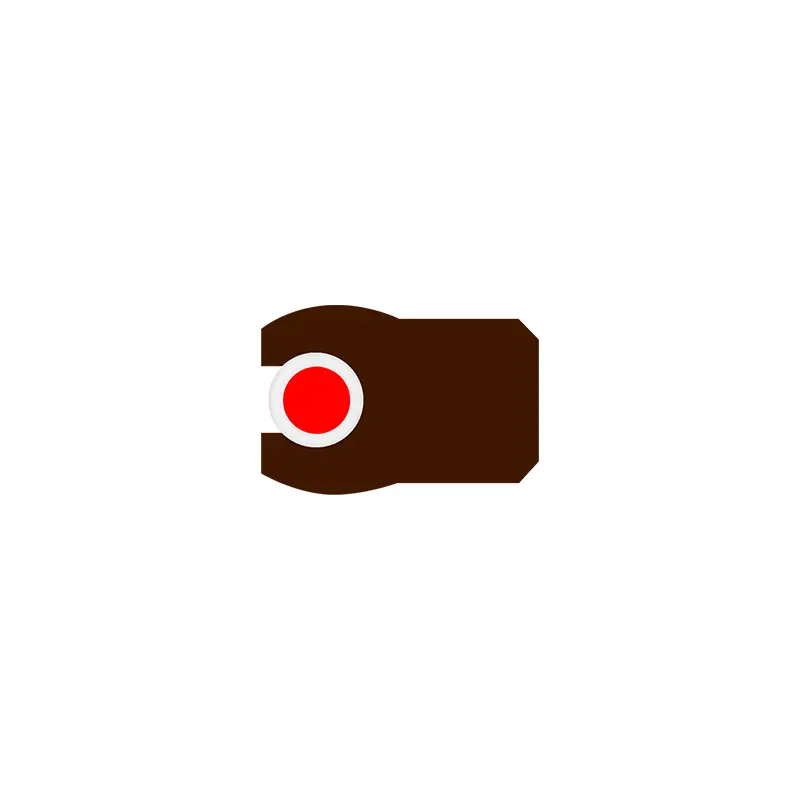

1. بو ، هل المطاط: حلقة O المطلية.
2. المواد الحلقة الختم: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، UPE ، PK1 ، PK2 ، إلخ.

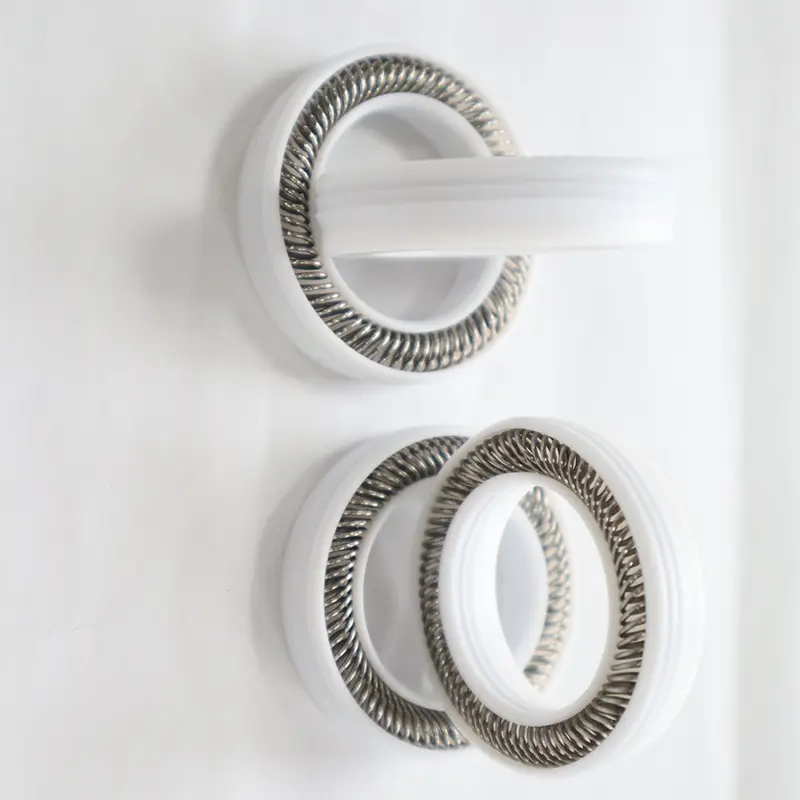

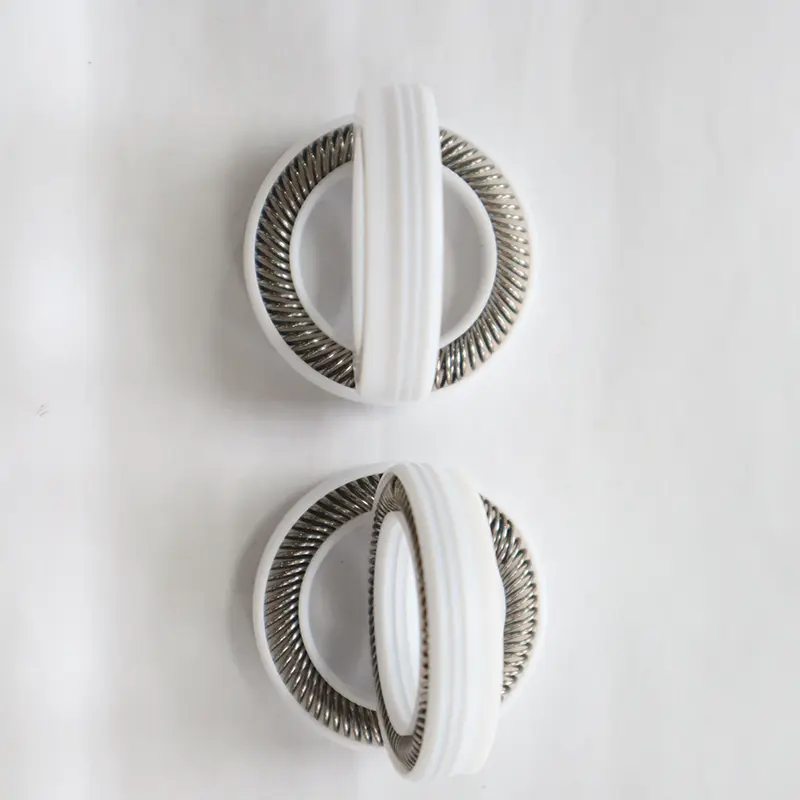

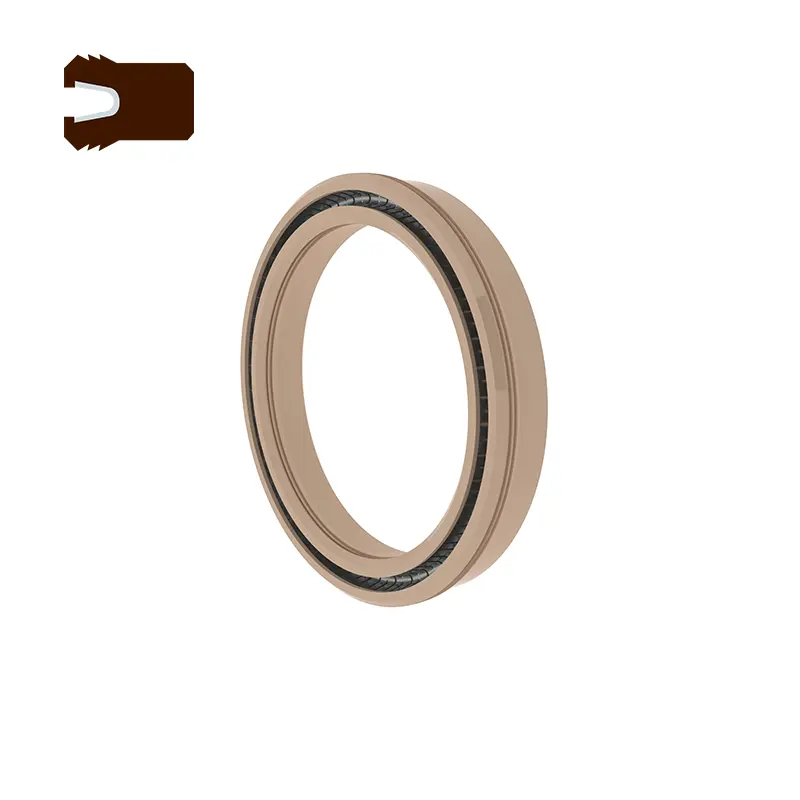

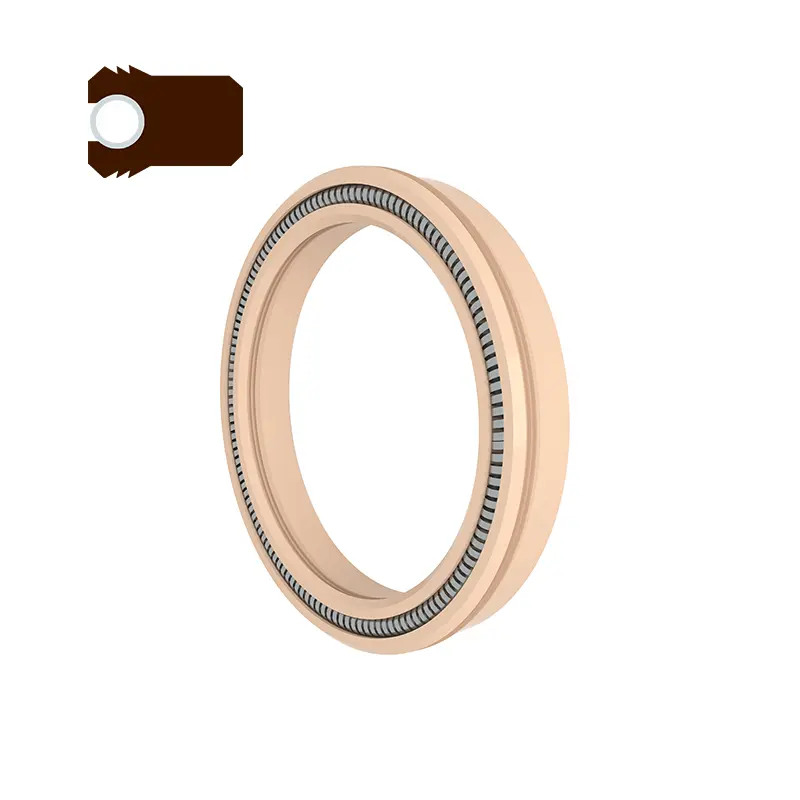

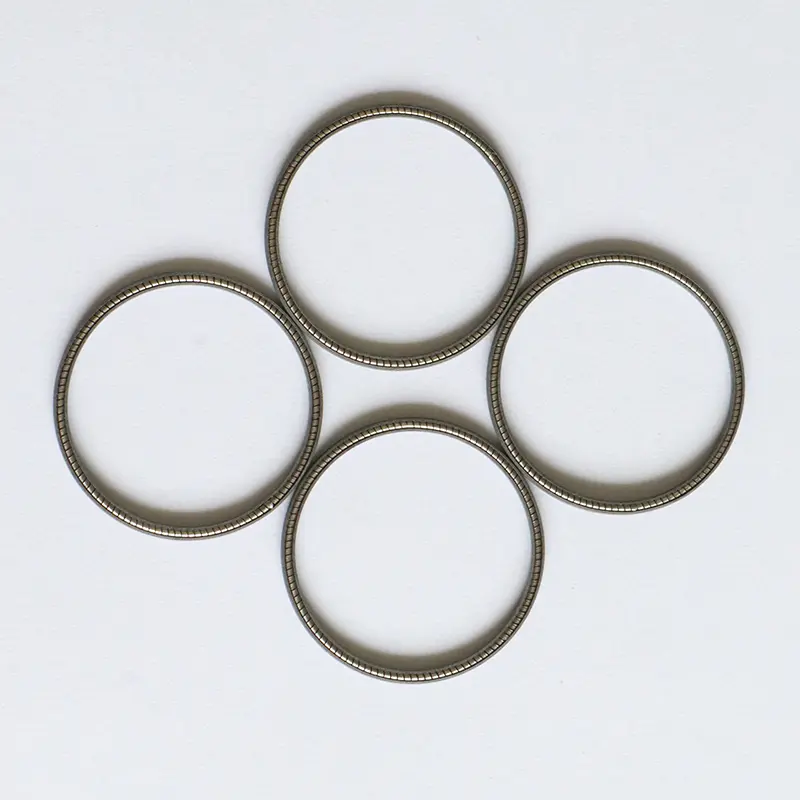

3. يمكن لينابيع الفولاذ المقاوم للصدأ اختيار الينابيع على شكل O والينابيع على شكل V.
مثال طلب
FS-A-40*46*4.7-PTFE4 D*D*L A-Type PAN SEAL ، مادة حلقة الختم هي PTFE4 ،
FS-BO-40*46*4.7-PTFE4 ، D*D*L BO-TYPE SEAL ، مادة حلقة الختم هي PTFE4 ، مع طلاء الحلقة O

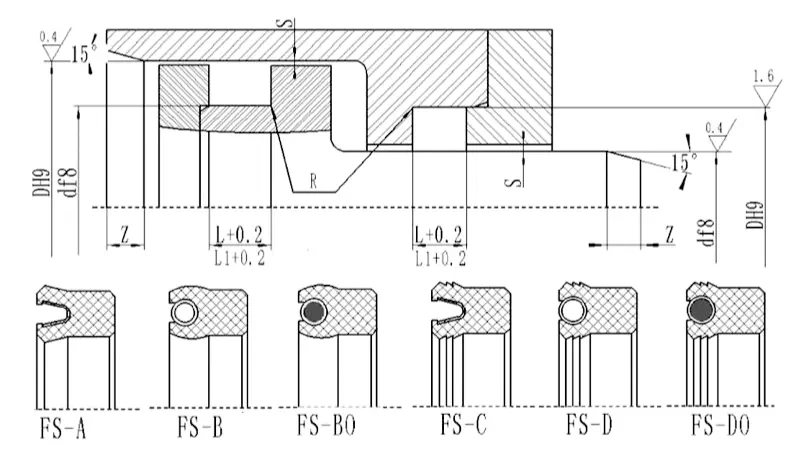

المواصفات (جميع الأحجام داخل نطاق المعلمة متوفرة)
| d | D | L+0.2 | L1+0.2(ينطبق على الضغط> 40mpa) | التخليص الشعاعي smax | طول شامفر Zmin | RMAX | |
| <20mpa | <40mpa | ||||||
| 3 ~ 10 | D+3 | 2.5 | 3.9 | 0.08 | 0.05 | L | 0.4 |
| 10 ~ 22 | D+4 | 3.2 | 4.4 | 0.10 | 0.07 | 0.4 | |
| 22 ~ 50 | D+6 | 4.7 | 6.0 | 0.15 | 0.08 | 0.6 | |
| 48 ~ 150 | D+10 | 7.5 | 9.0 | 0.20 | 0.10 | 0.8 | |
| 150 ~ 400 | D+15 | 11 | 13 | 0.25 | 0.12 | 0.8 | |
ملاحظة: لا يتم سرد المواصفات المطلوبة في هذا الجدول. الرجاء الاتصال بنا.
يمكننا تزويد المنتجات بحد أقصى 1600 ملم.
