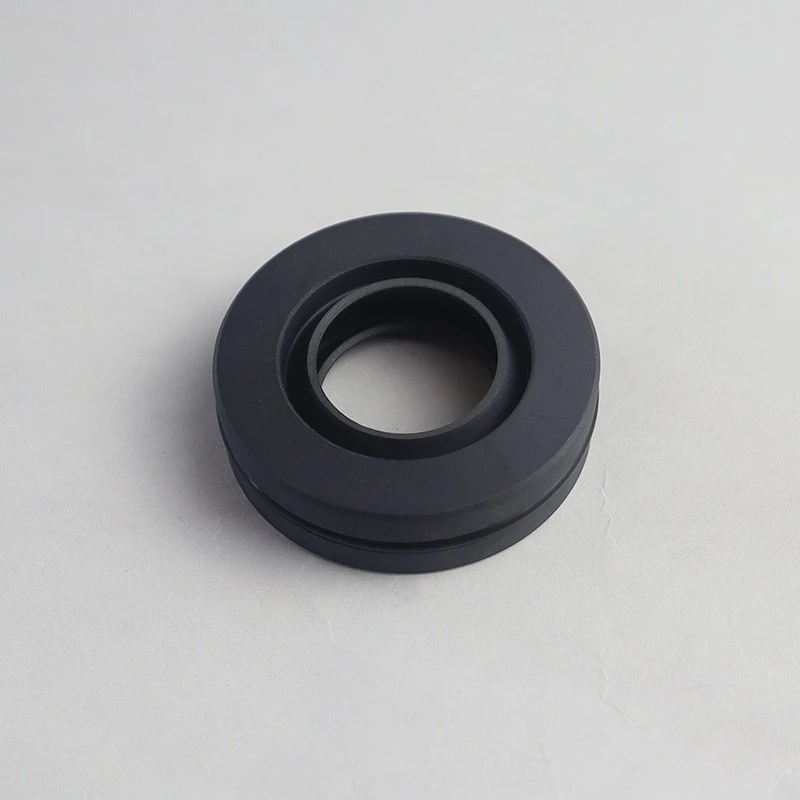

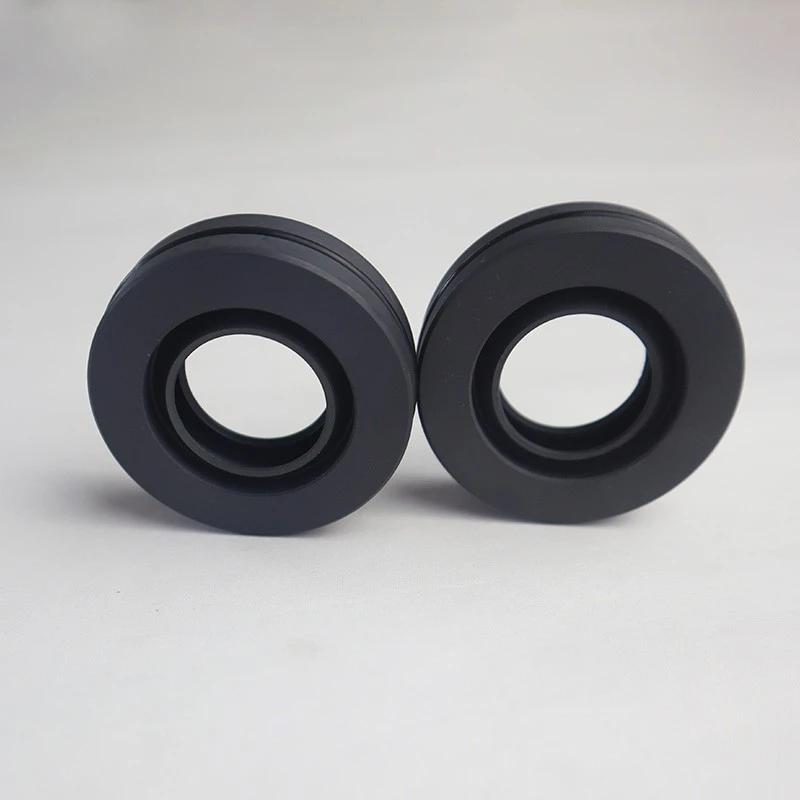

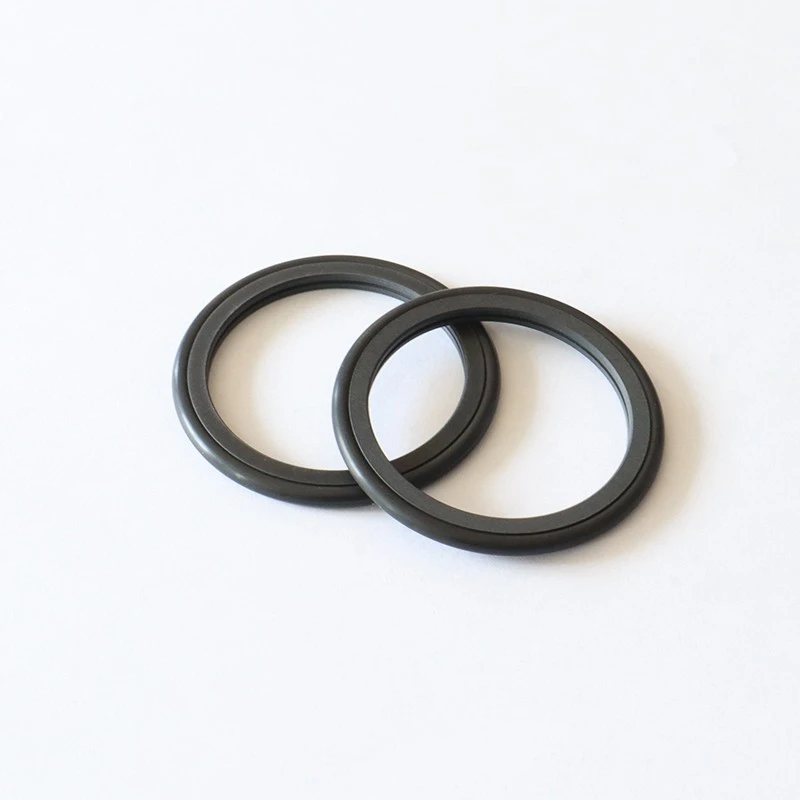

تغطي سلسلة الأختام الدوارة عالية الضغط مجموعة متنوعة من المنتجات عالية الأداء ، بما في ذلك RC2051 و RC2052 و RC2053 و RC2054 و RCX17 و RCX18 و RDI و RDA و RCS و RC2057 ، والتي تم تصميمها للمستجمعات في مجال التعاون بين الهيدروليك ، PNEUMATIC و PENUMATIC.

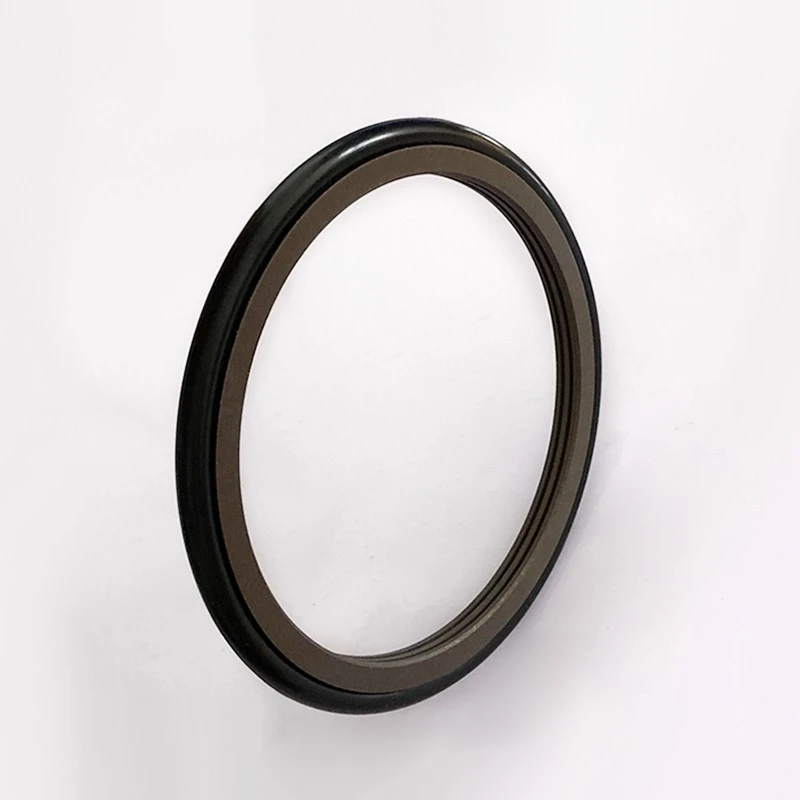

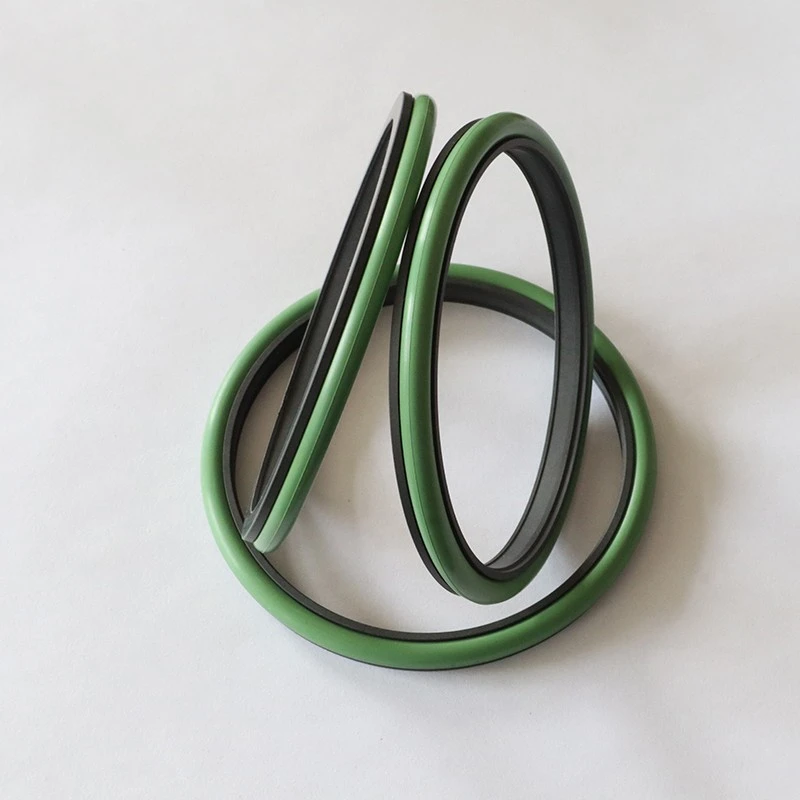

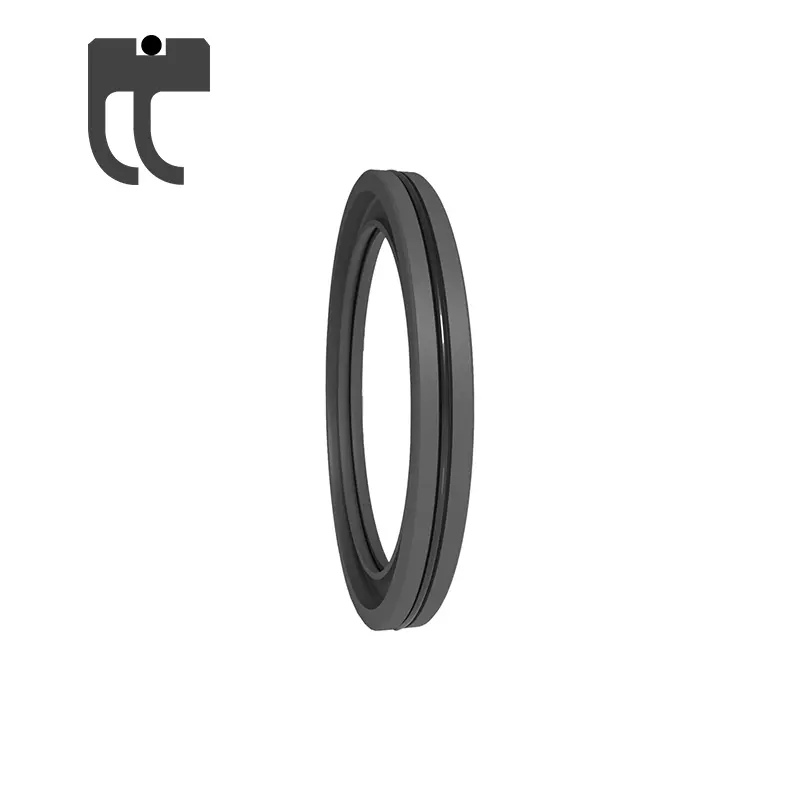

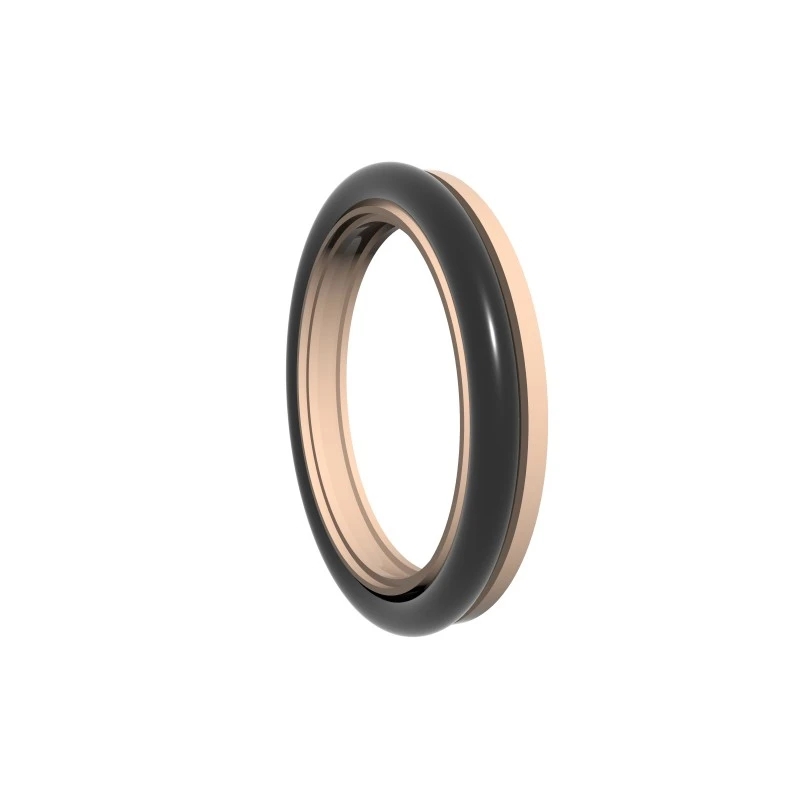

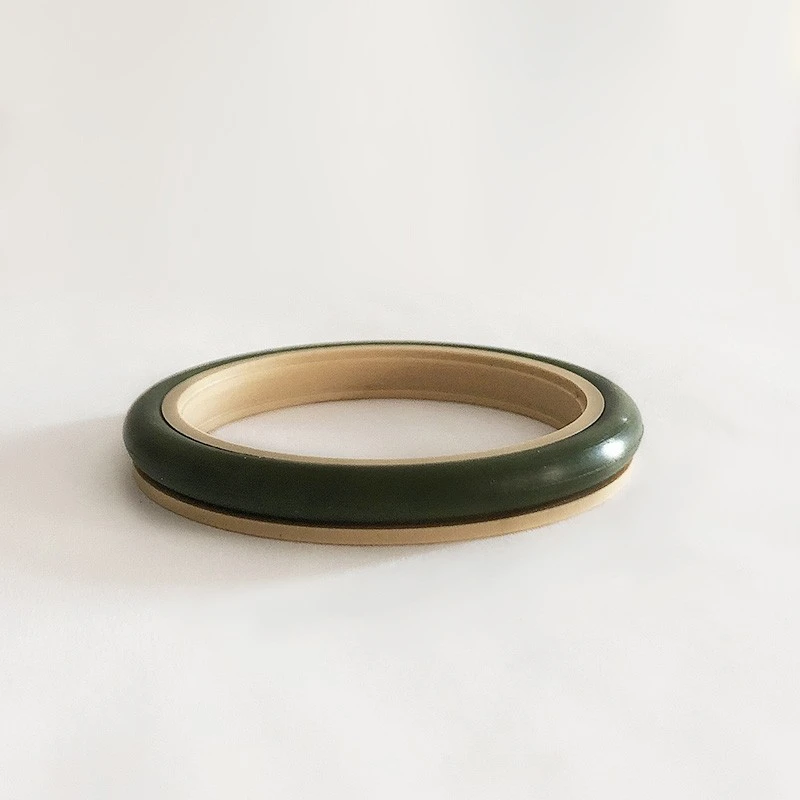

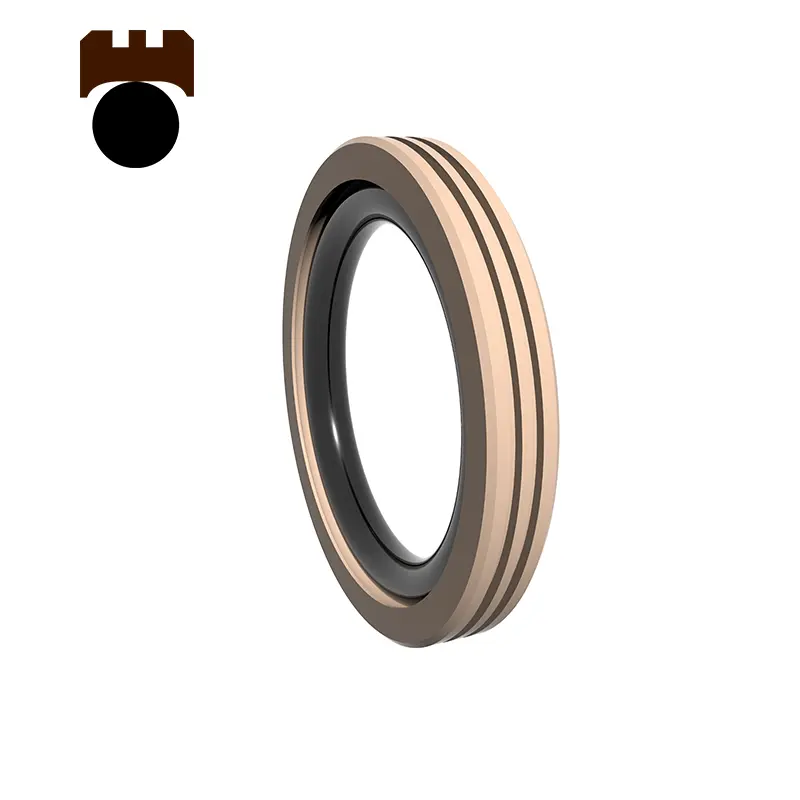

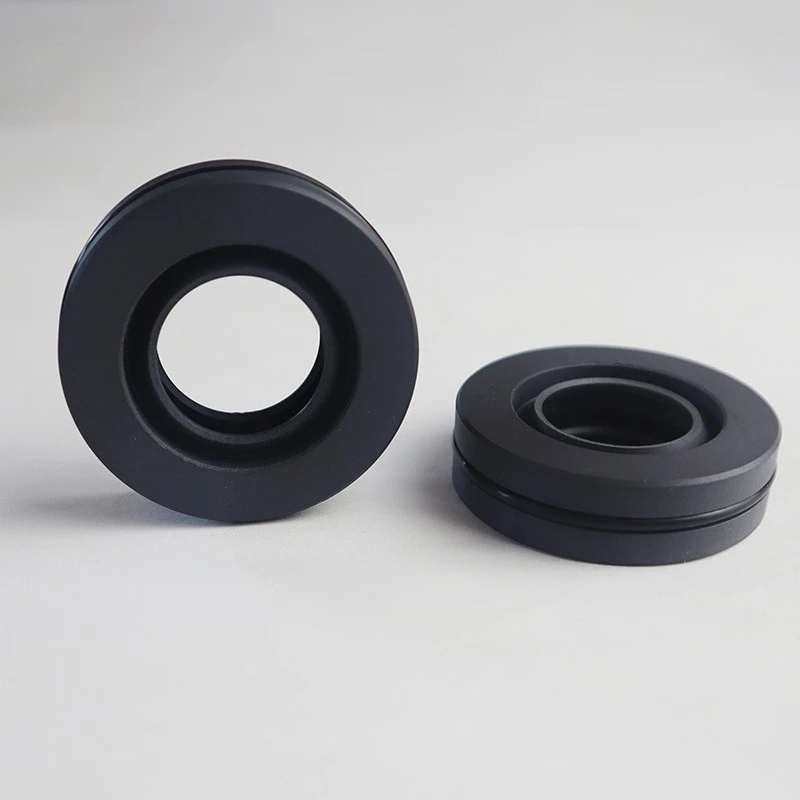

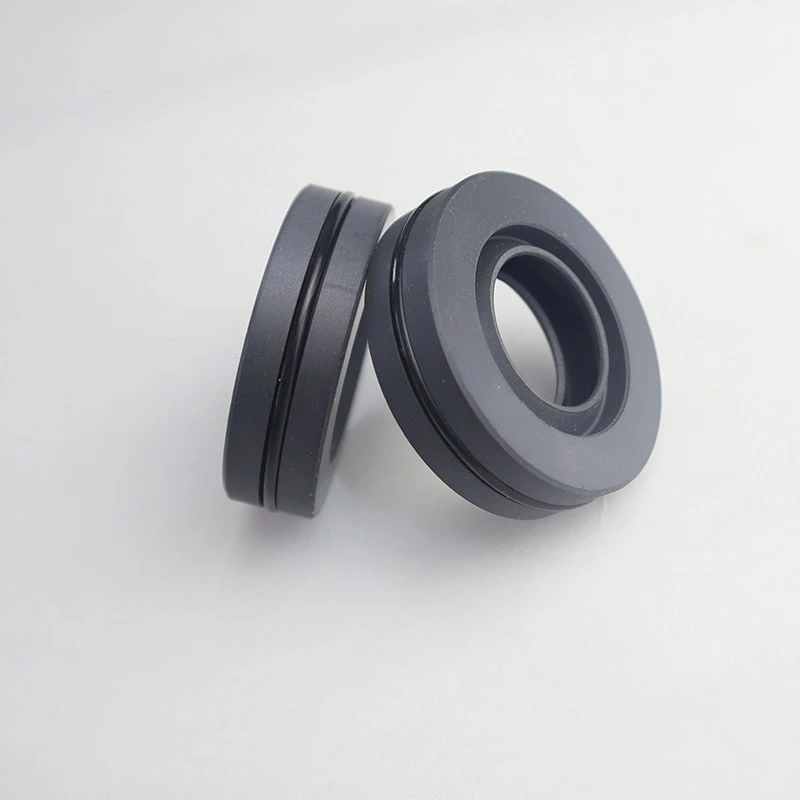

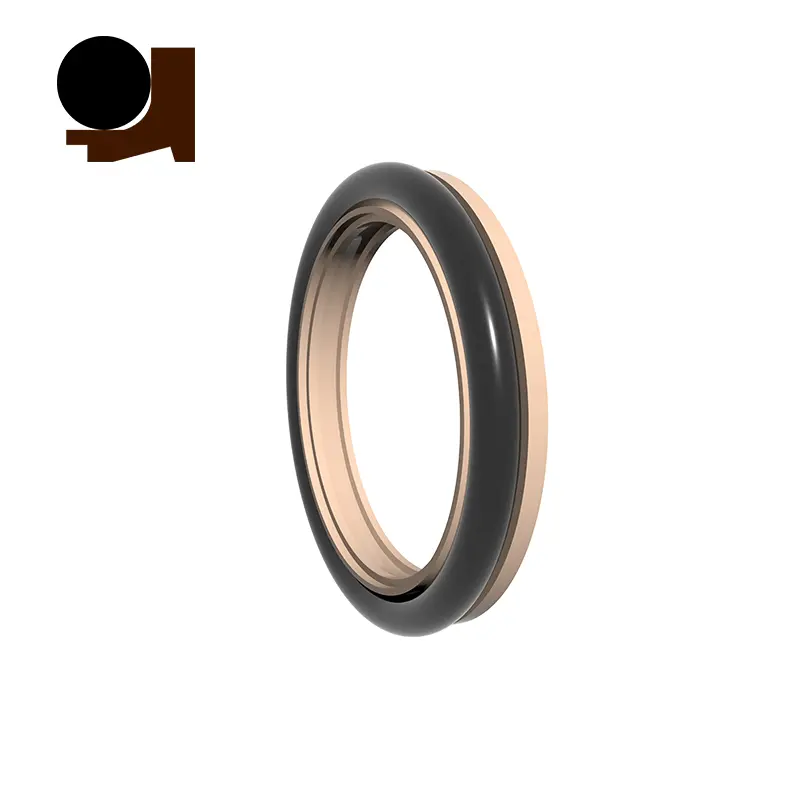

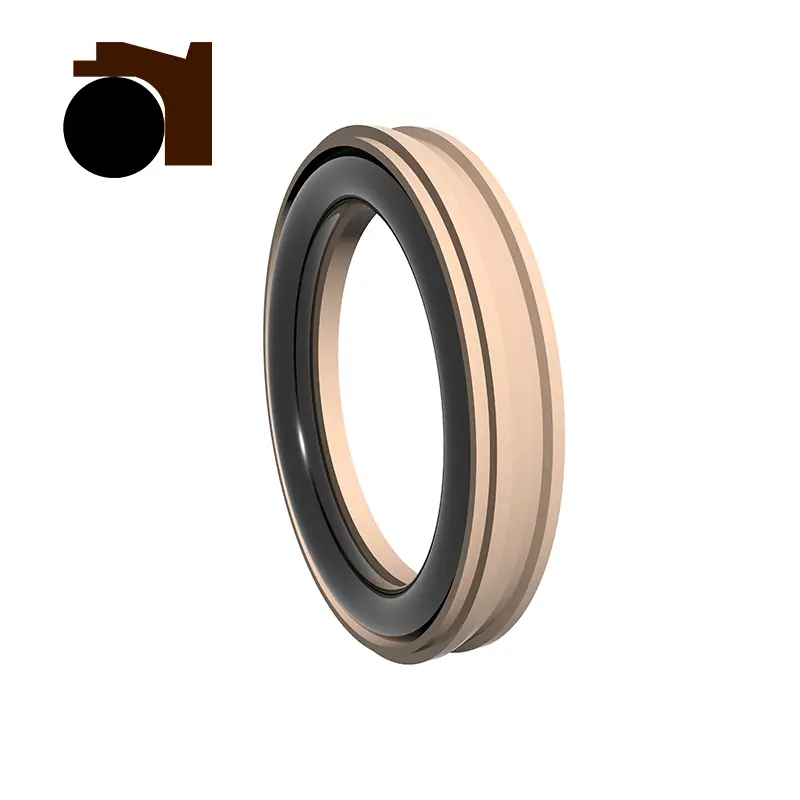

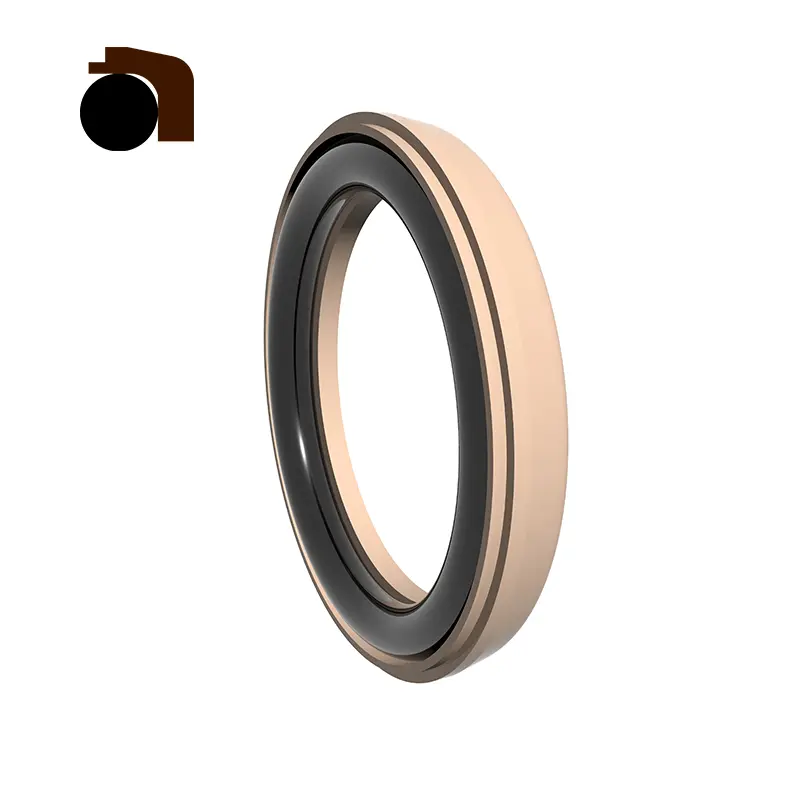

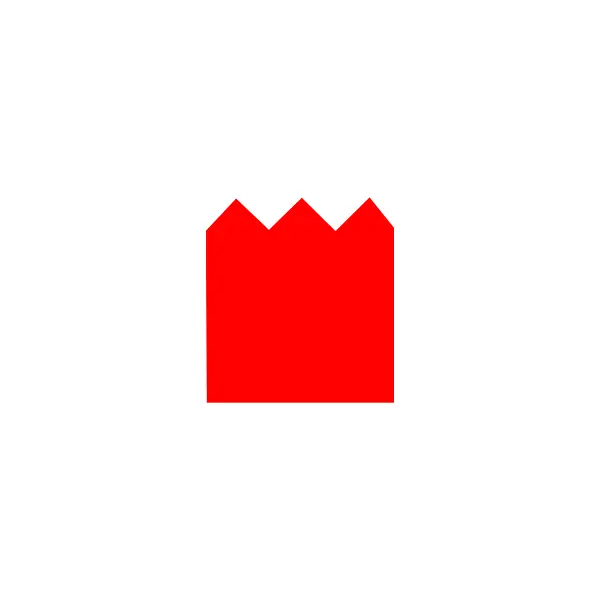

تستخدم سلسلة RC2051 مجموعة من حلقات الختم المسننة المملوءة PTFE وحلقات O للختم في اتجاه واحد. إنه يحتوي على احتكاك منخفض وخصائص ختم عالية ويتم تقسيمه إلى النوع القياسي (RC2051-B) والنوع عالي السرعة (RC2051-G).

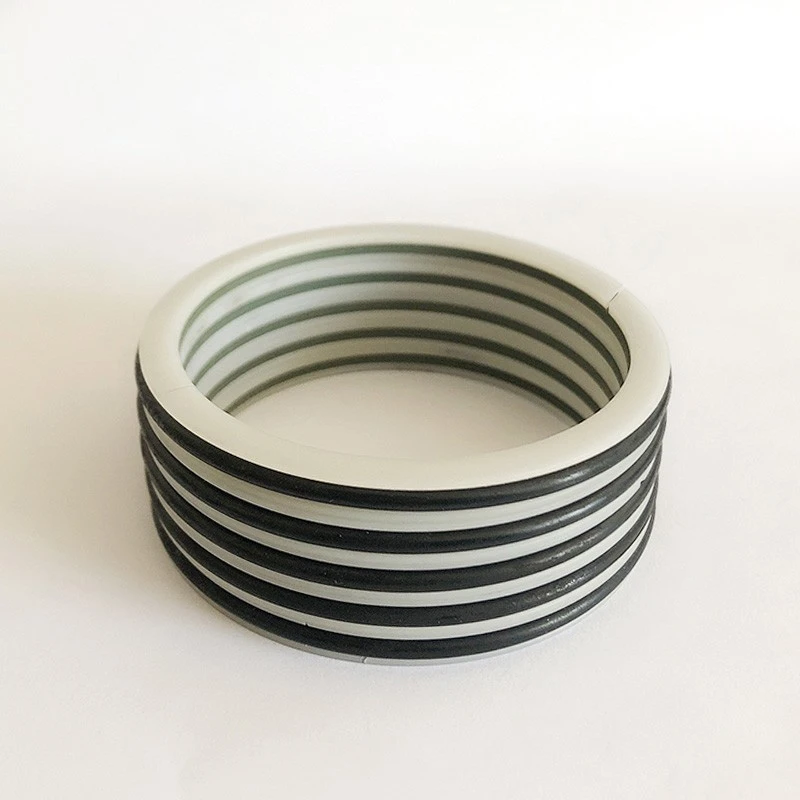

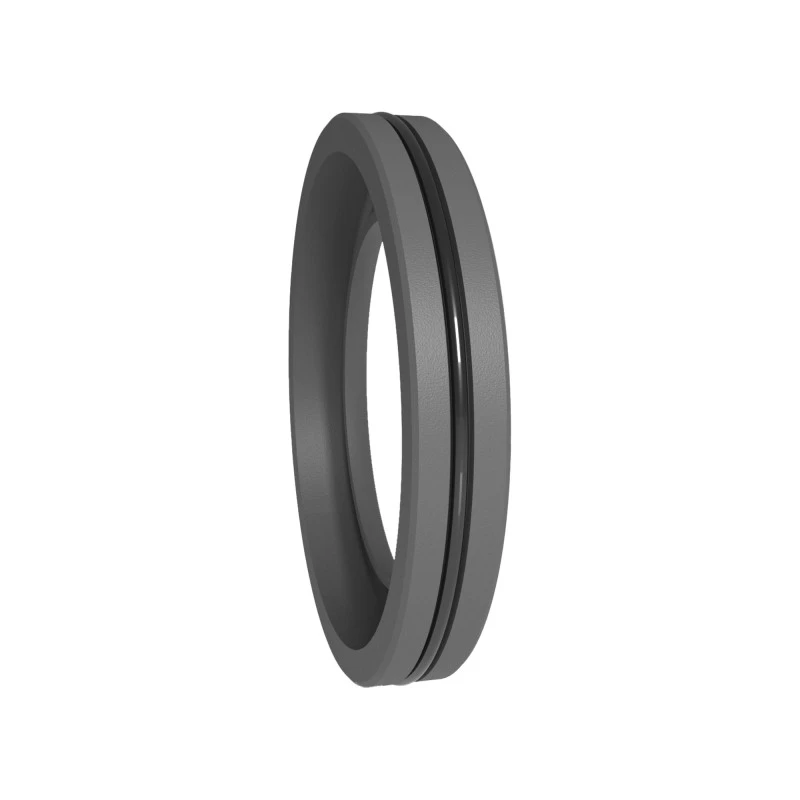

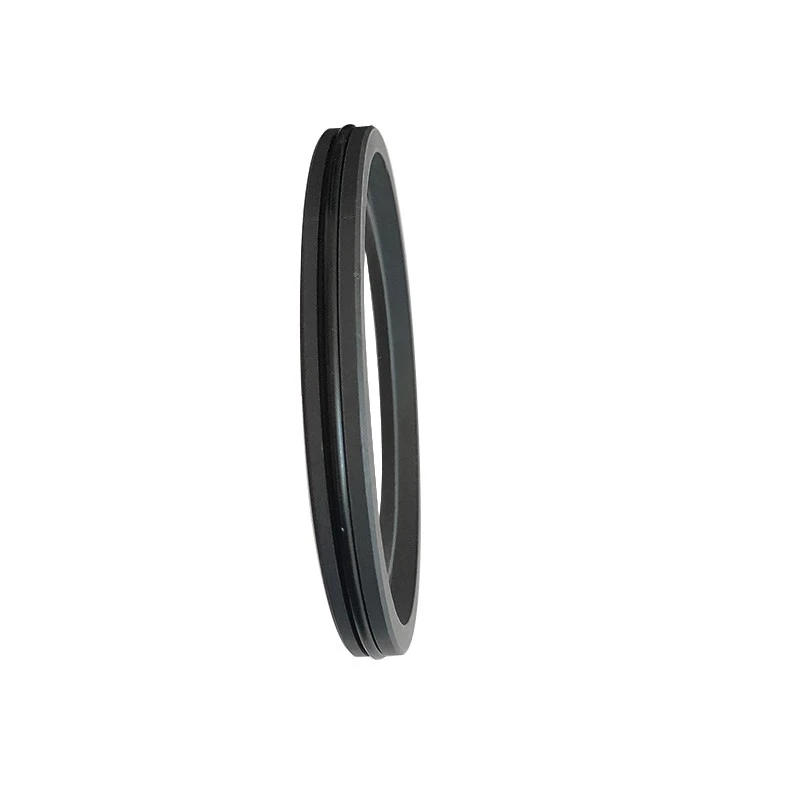

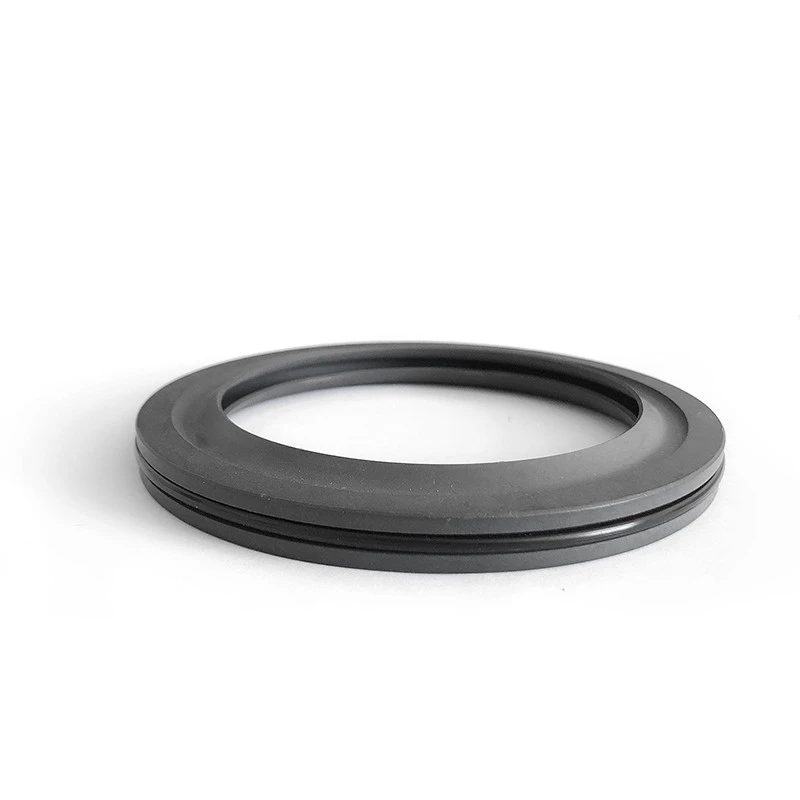

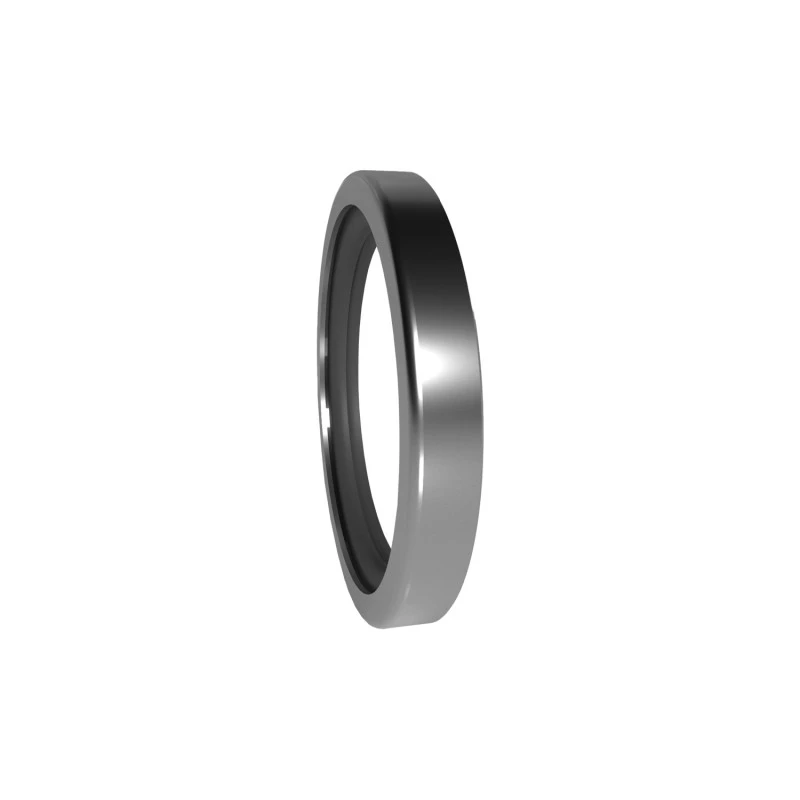

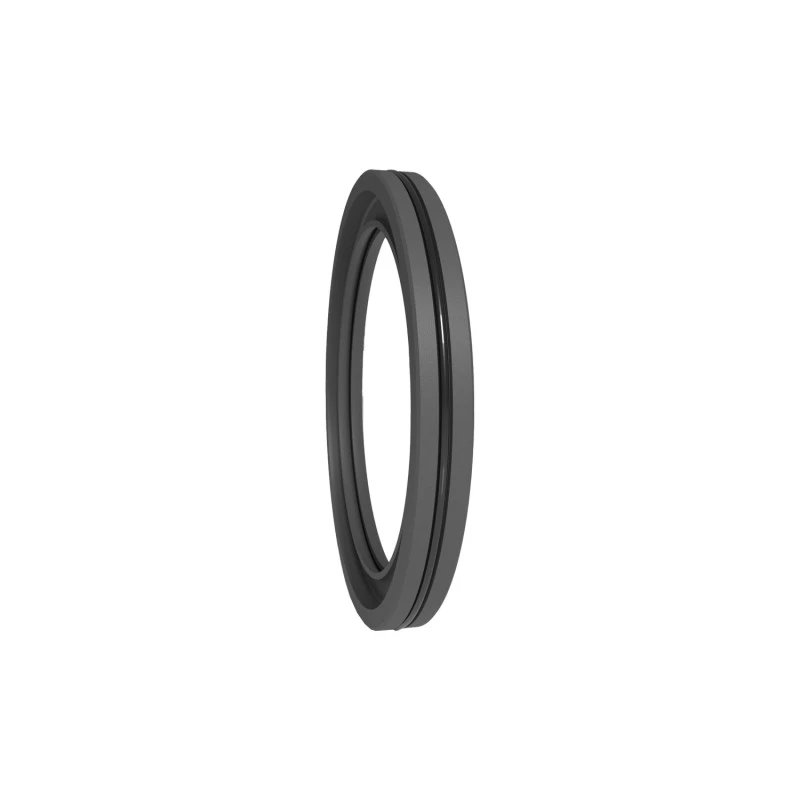

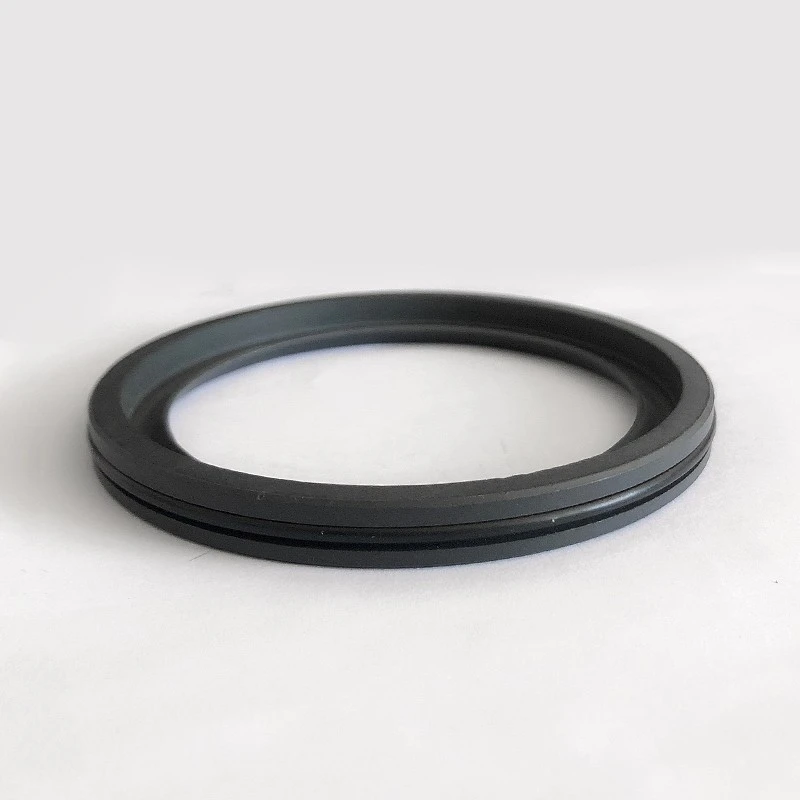

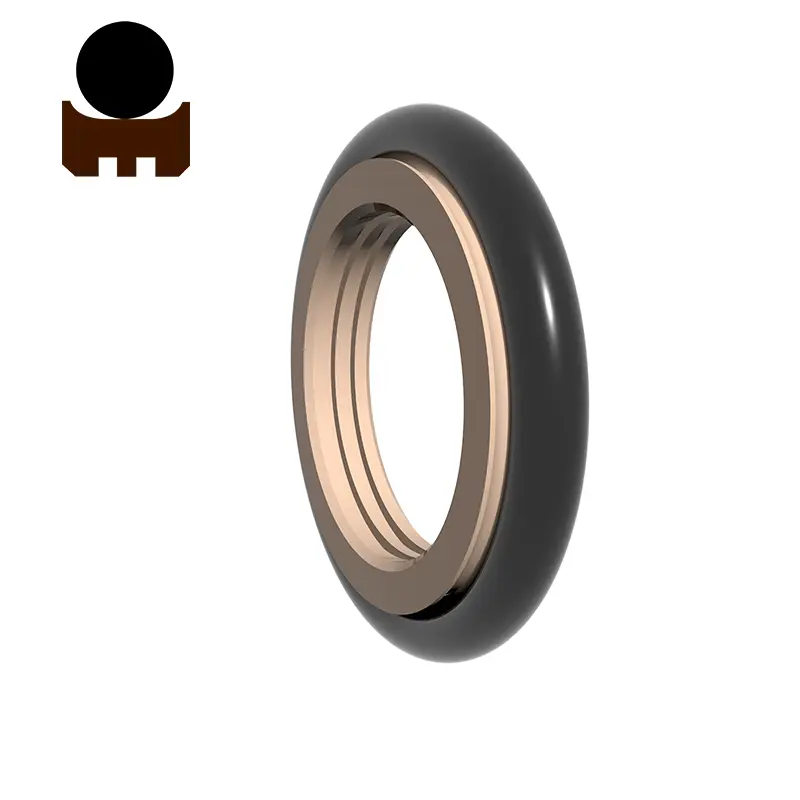

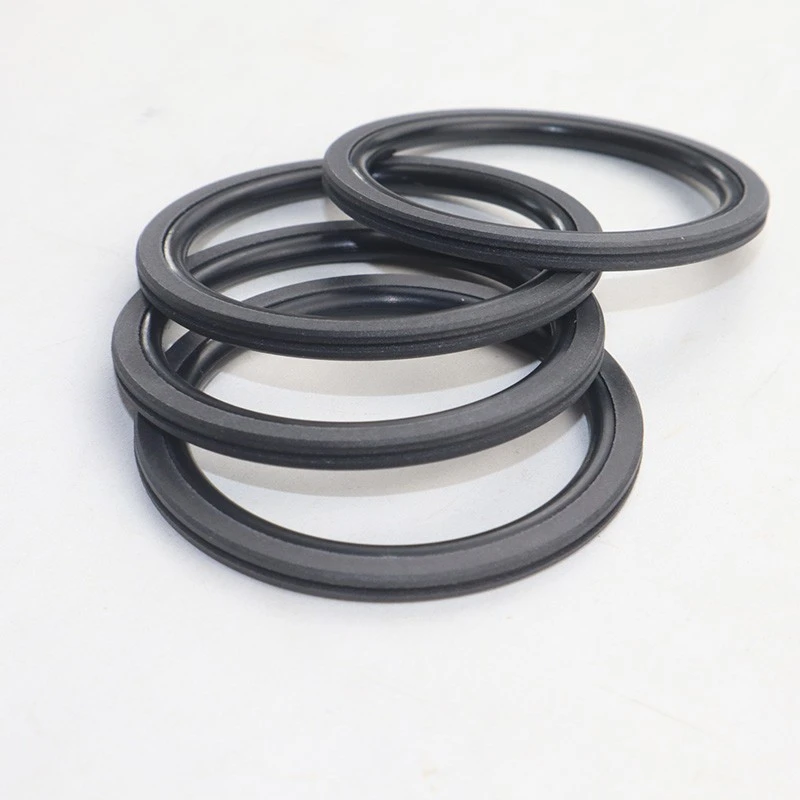

تم تجهيز سلسلة RC2052 و RC2054 بحلقات ختم مربعة مع أخاديد تخزين الزيت ، وهي مناسبة لختم ثنائي الاتجاه الهيدروليكي. الهيكل مضغوط ويدعم بيئة ضغط المياه.

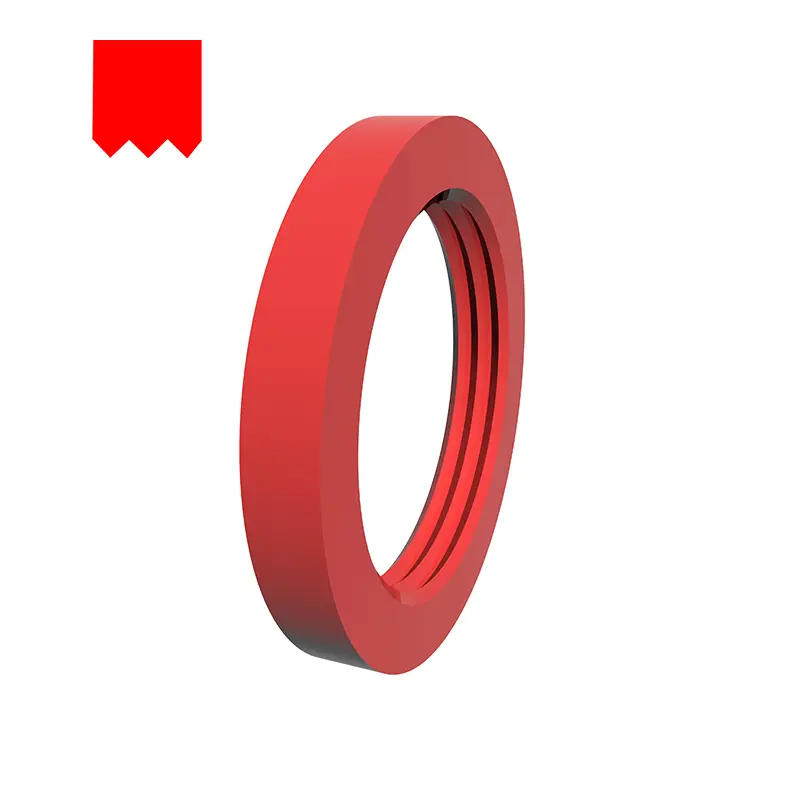

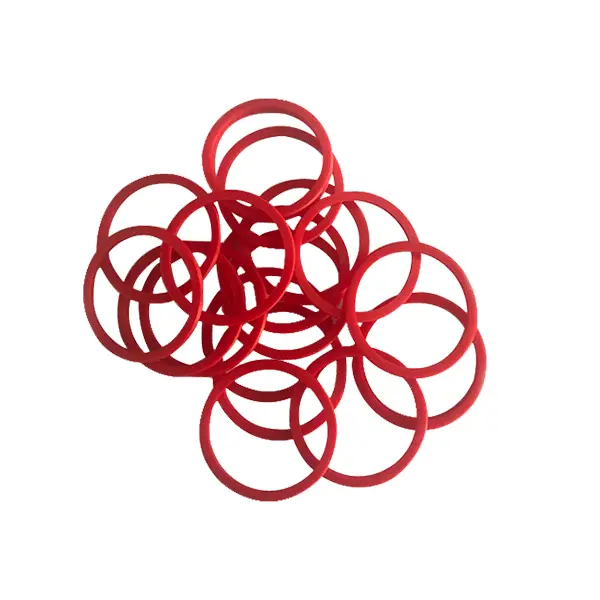

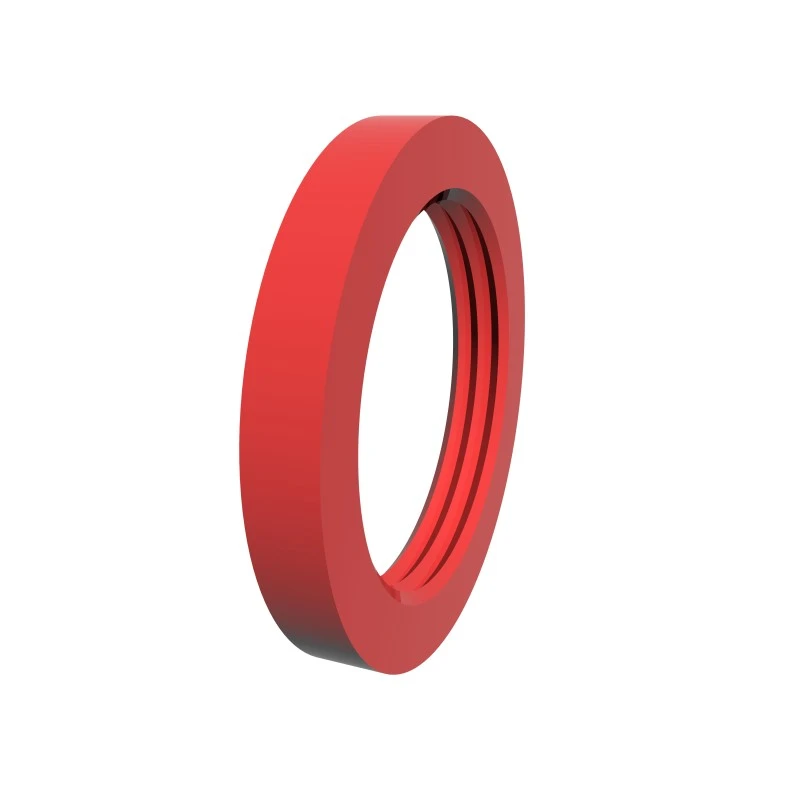

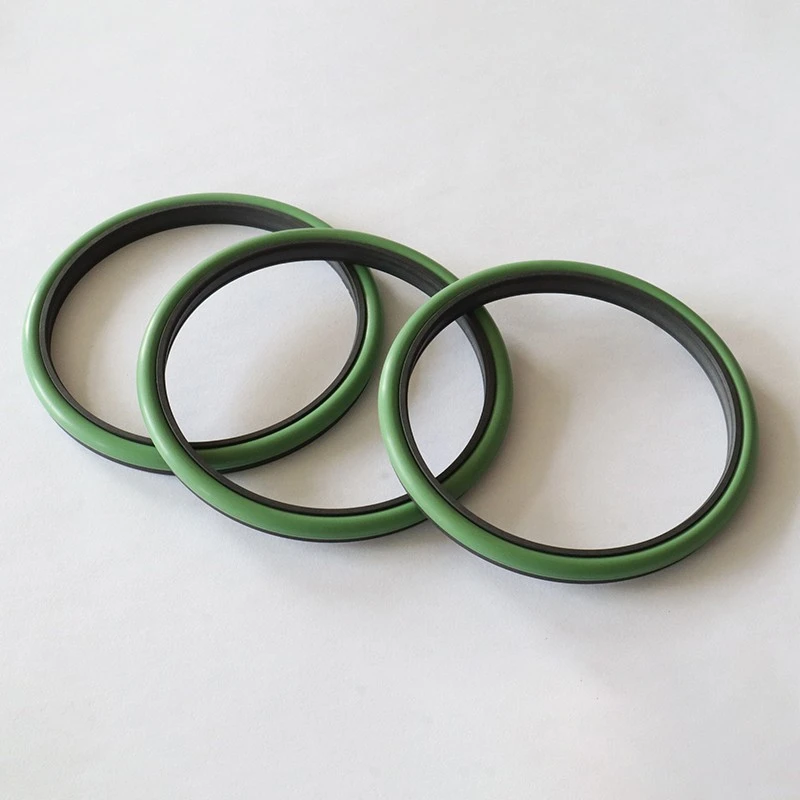

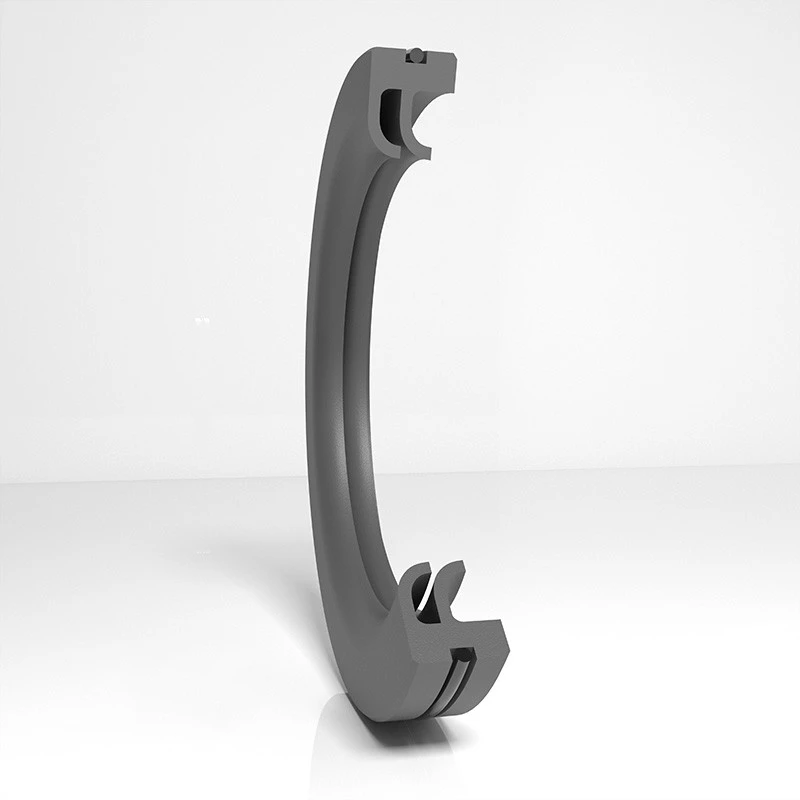

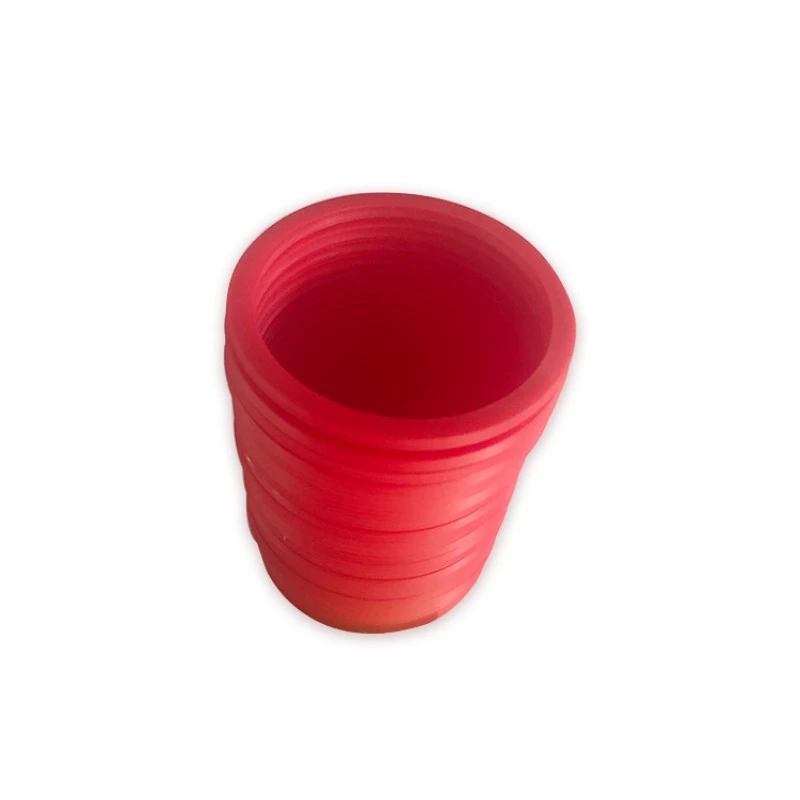

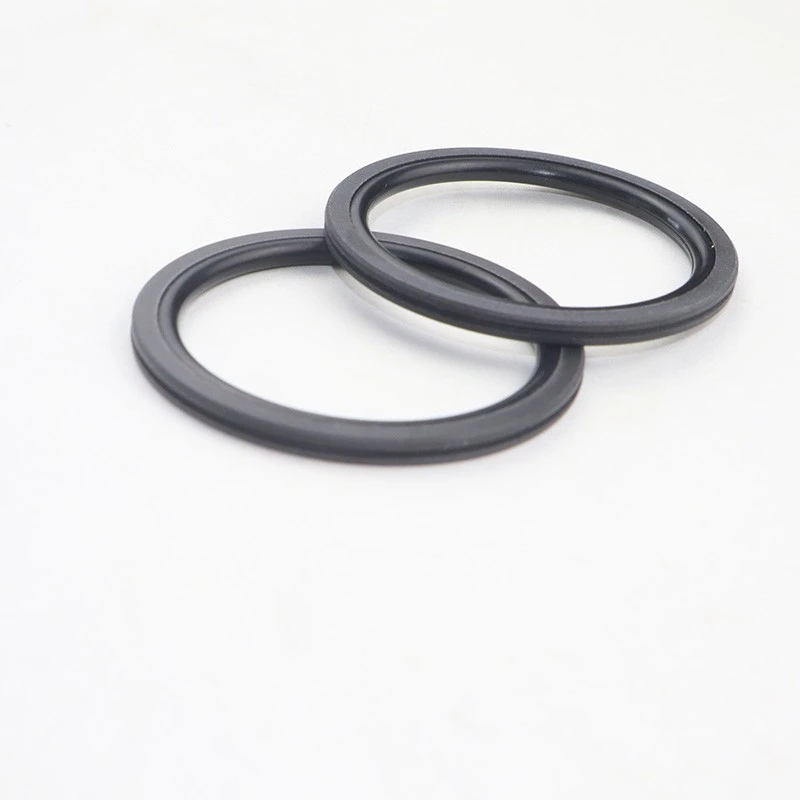

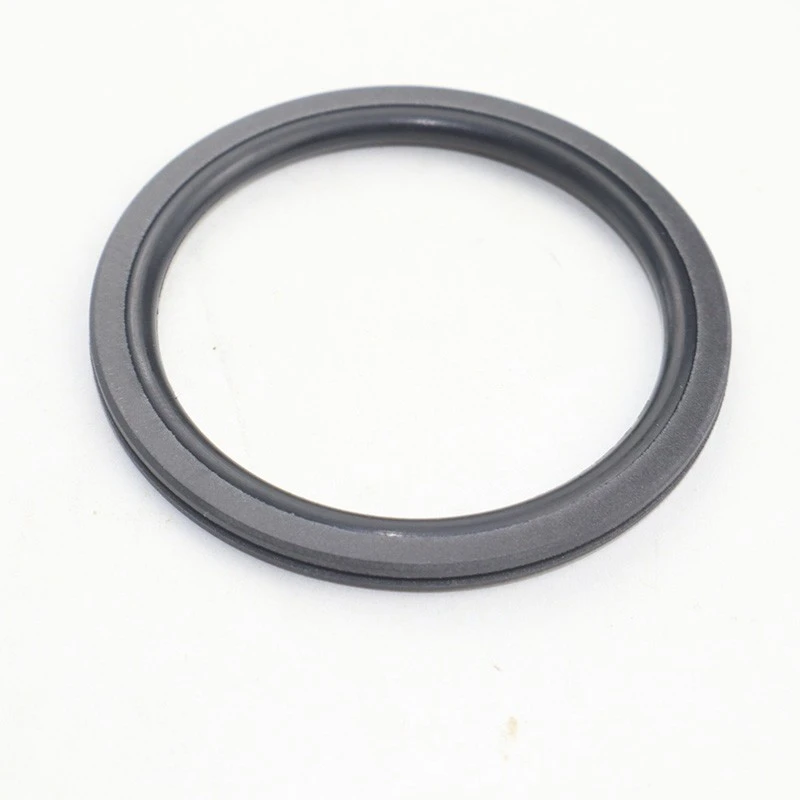

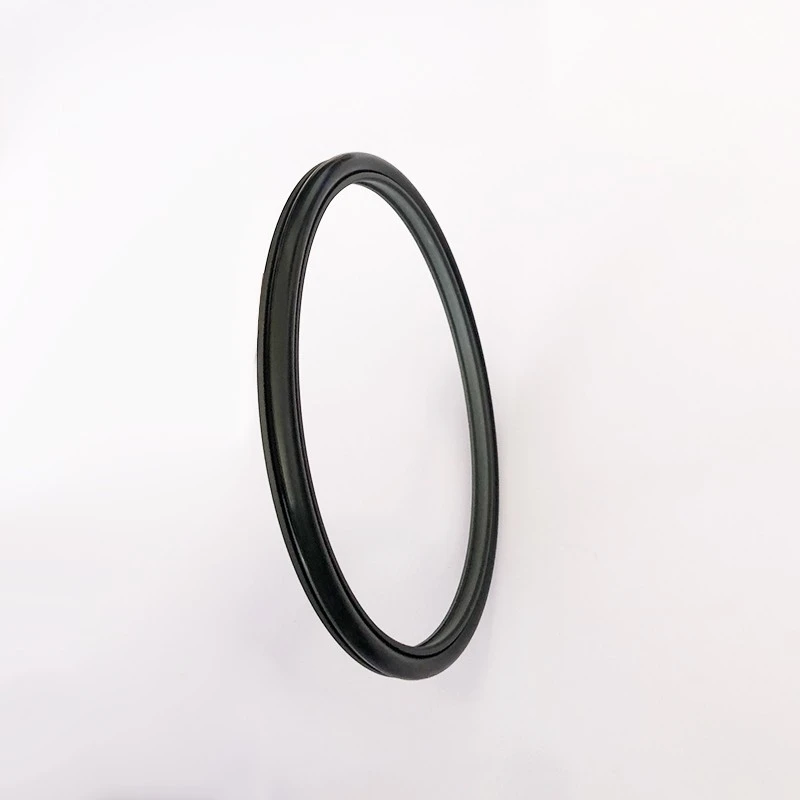

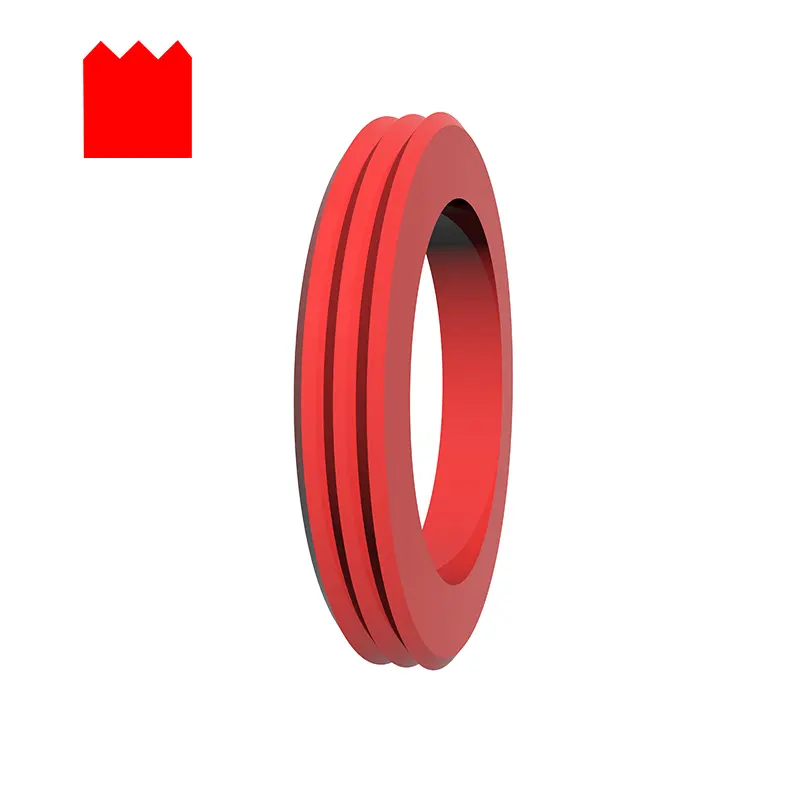

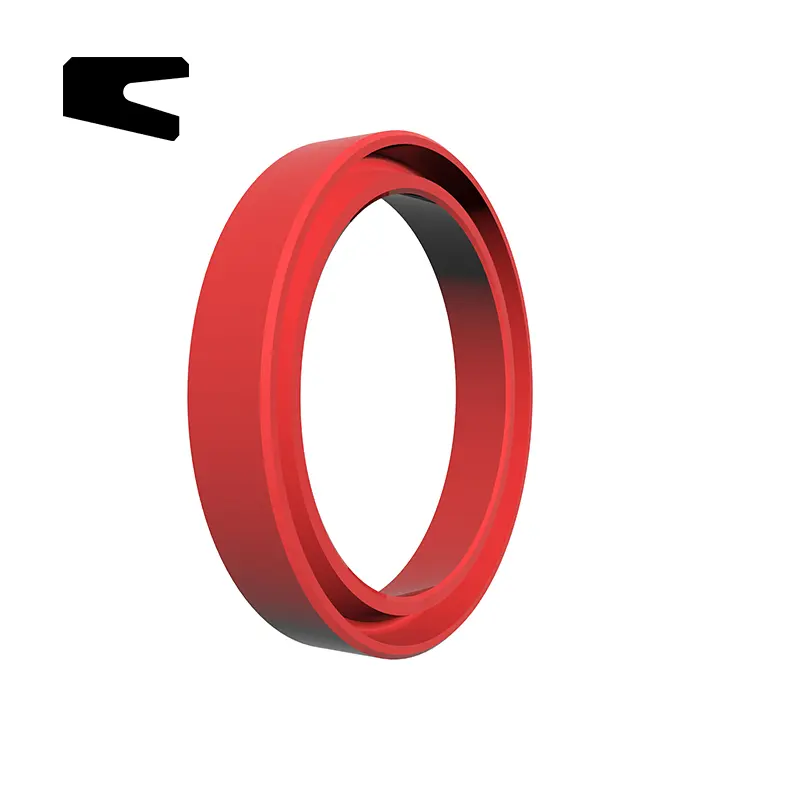

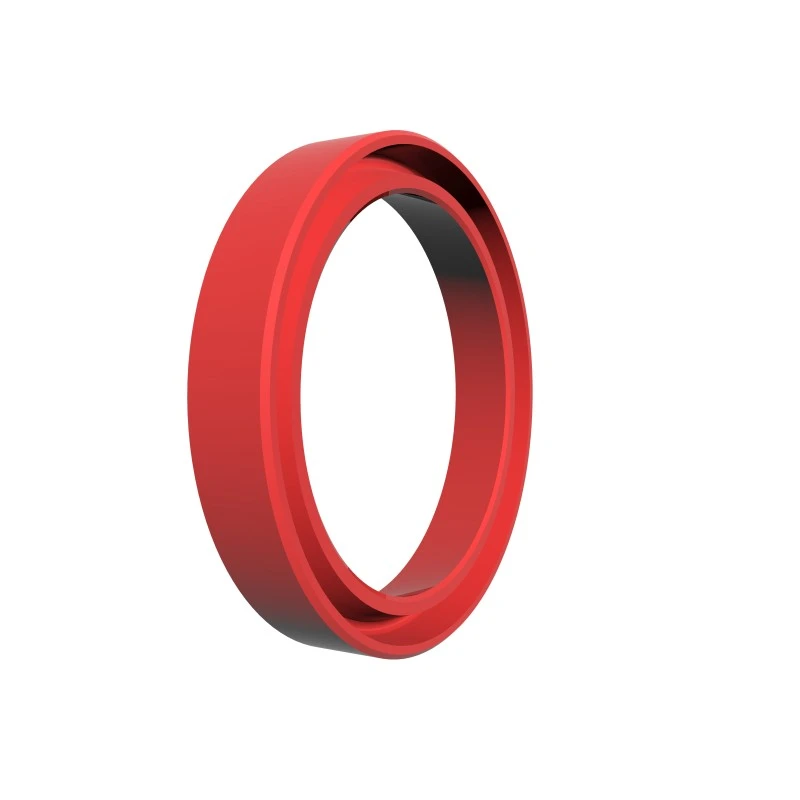

سلسلة RCX17 و RCX18 مصنوعة من مواد PU عالية الأداء ، مع تصميم مقطع متقاطع مسننة لسهولة التثبيت. فهي مناسبة لعمود دوار وختم ثقب دوار ، وتصميم الأخدود قابل للتبديل.

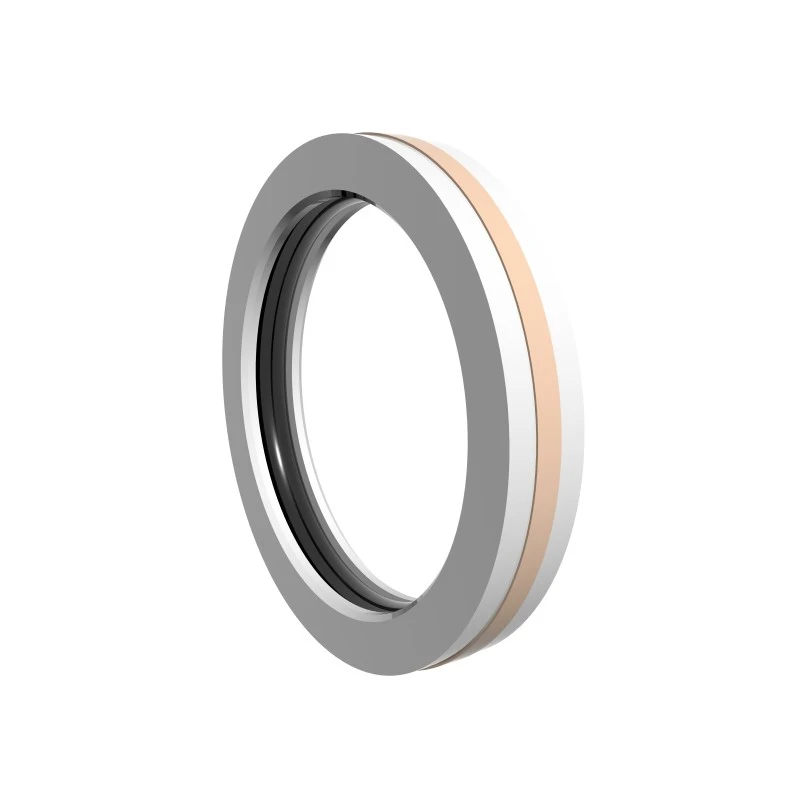

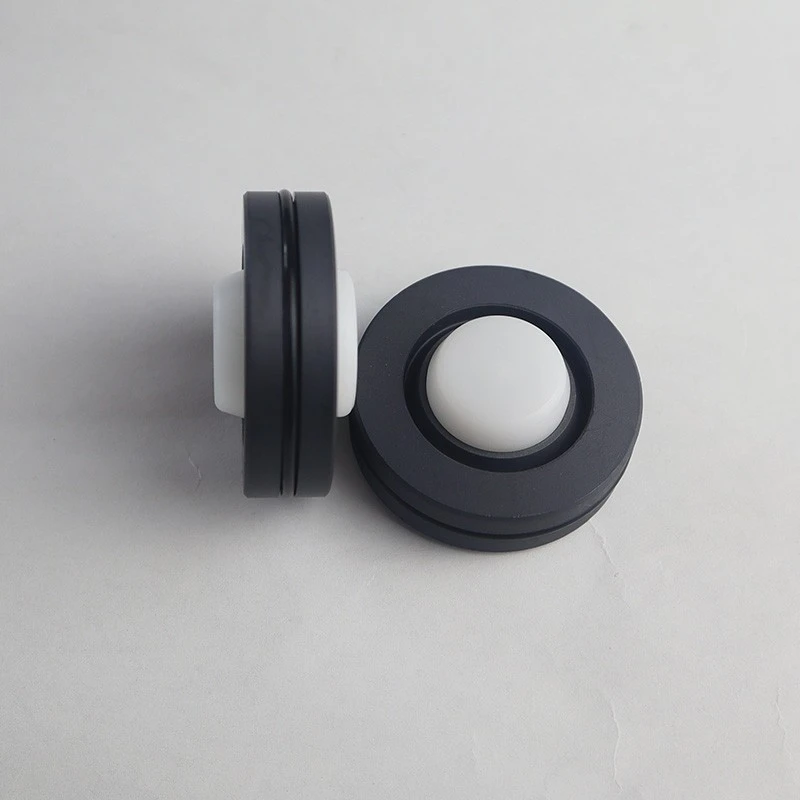

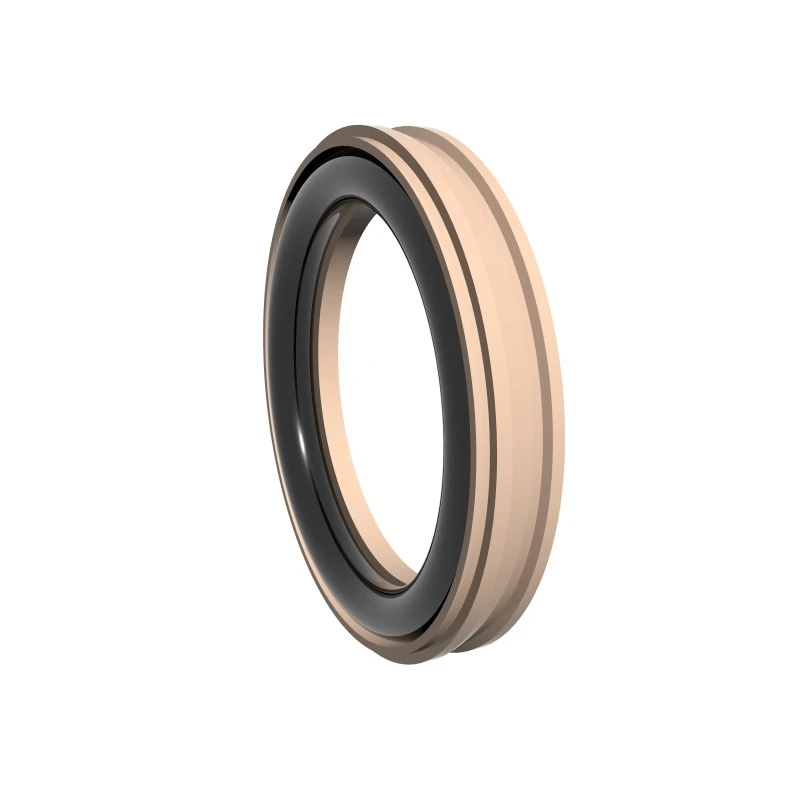

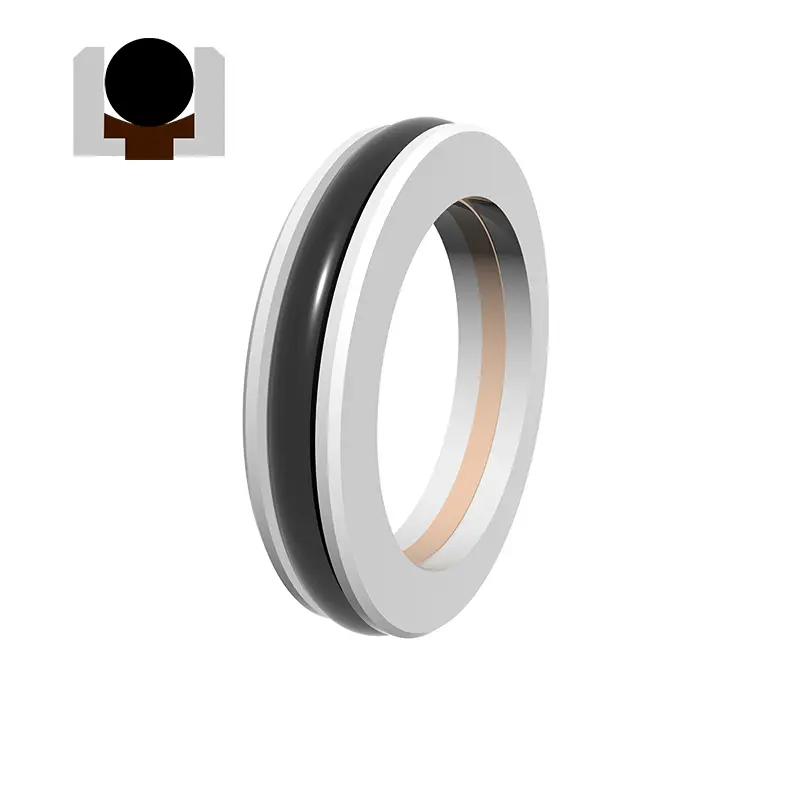

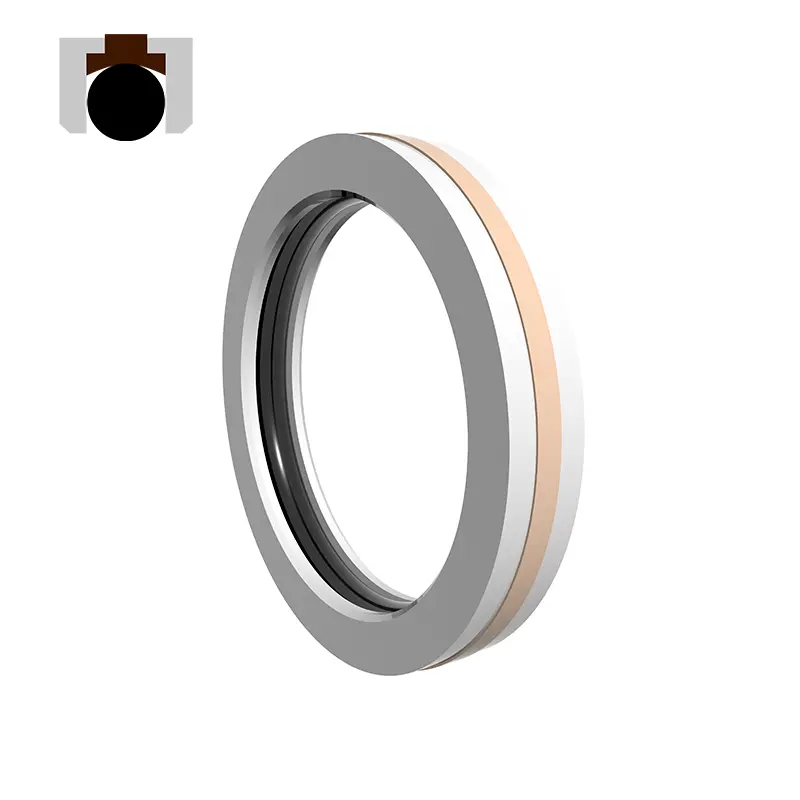

تتكون سلسلة RDI و RDA من حلقات ختم PTFE ، وحلقات دعم بلاستيكية على شكل حرف L وحلقات O ، والتي هي مناسبة لضغط عالي ، منخفض السرعة ، ختم ثنائي الاتجاه الدوار ، مقاومة الضغط العالي ، الاحتكاك المنخفض والحياة الطويلة.

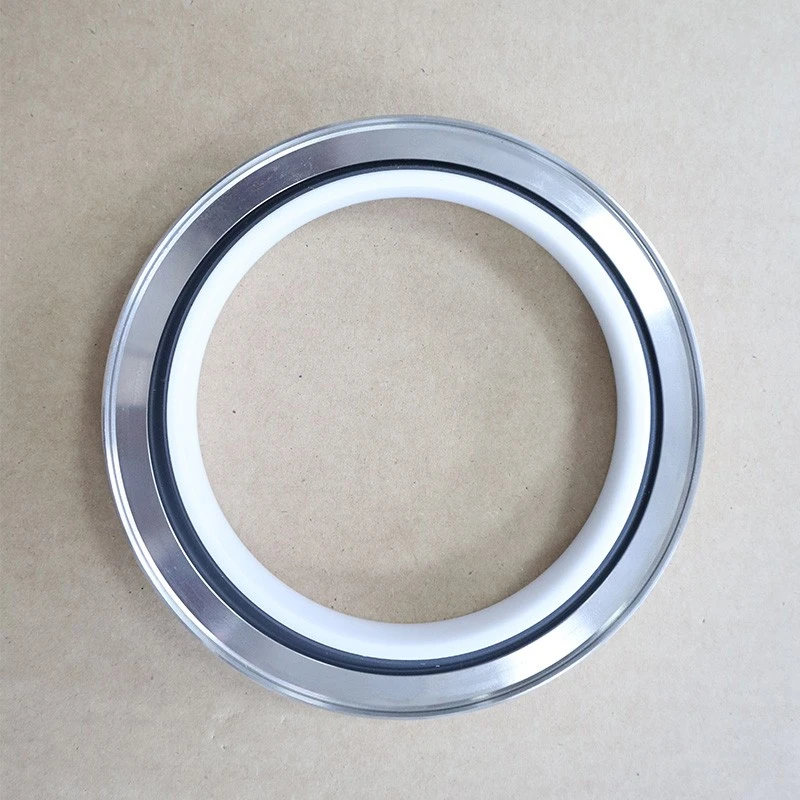

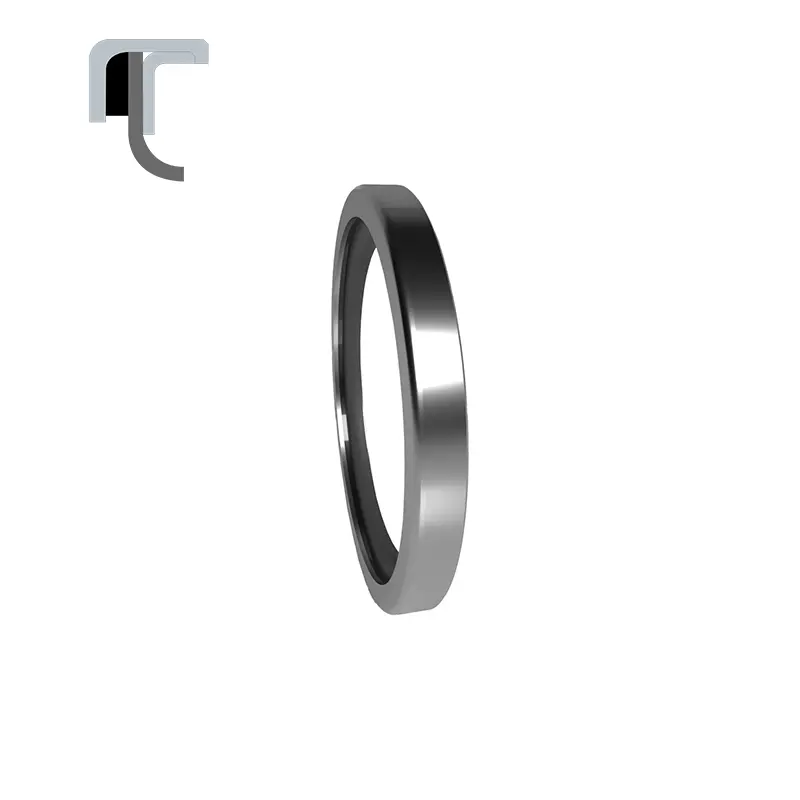

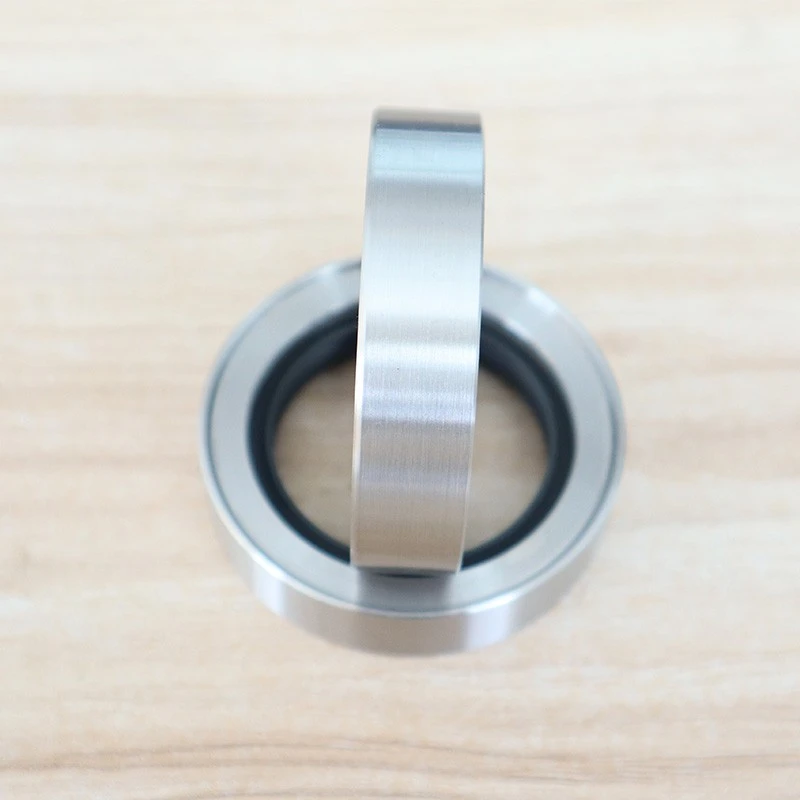

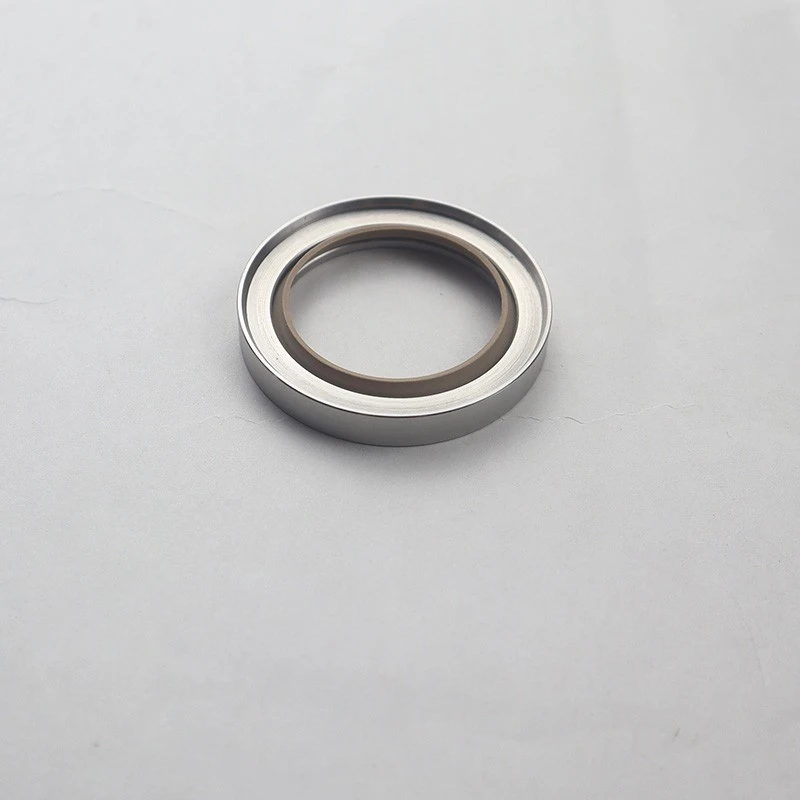

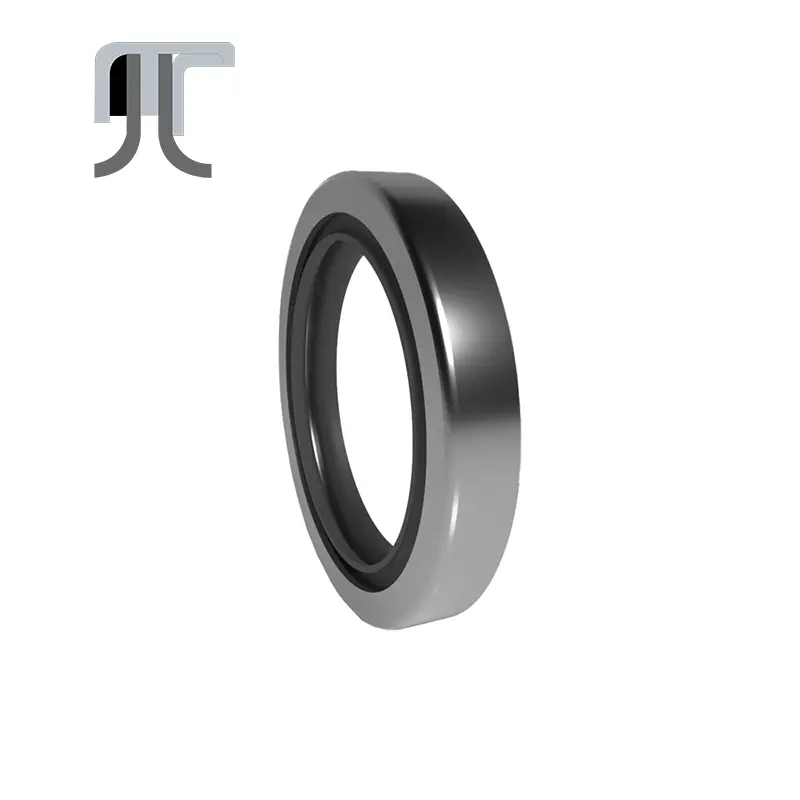

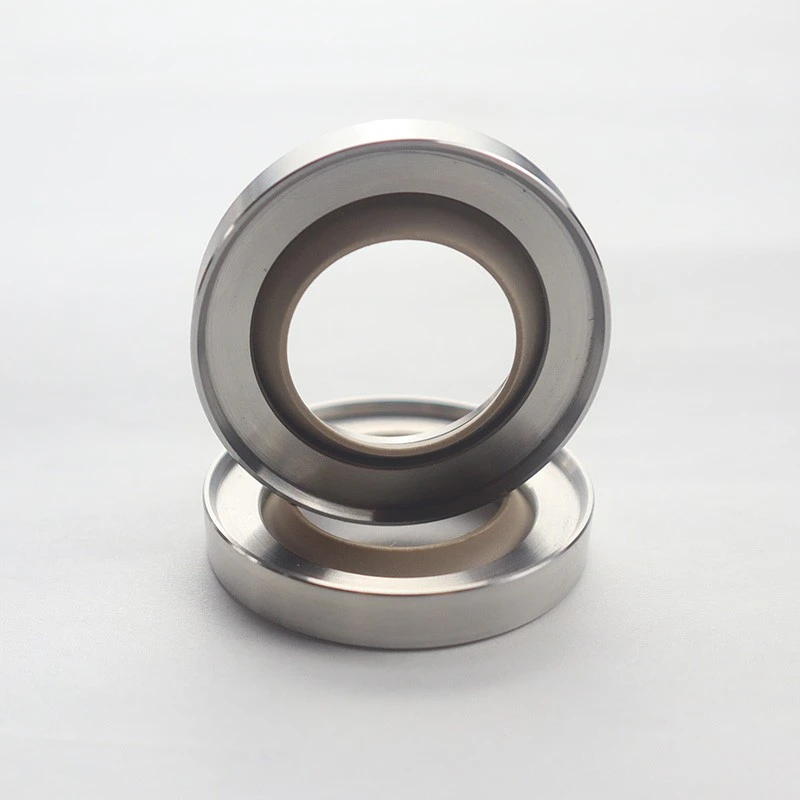

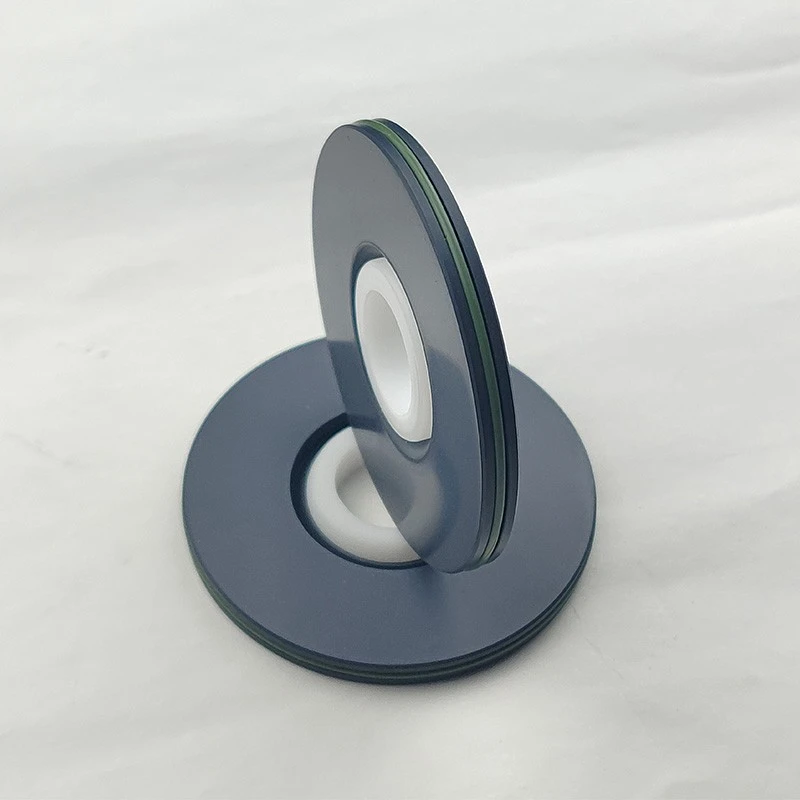

يحتوي Seal PTFE Power Oil Seal Series RCS على هيكل عظمي معدني وشفة ختم PTFE ، وهي مناسبة لظروف العمل المعقدة.

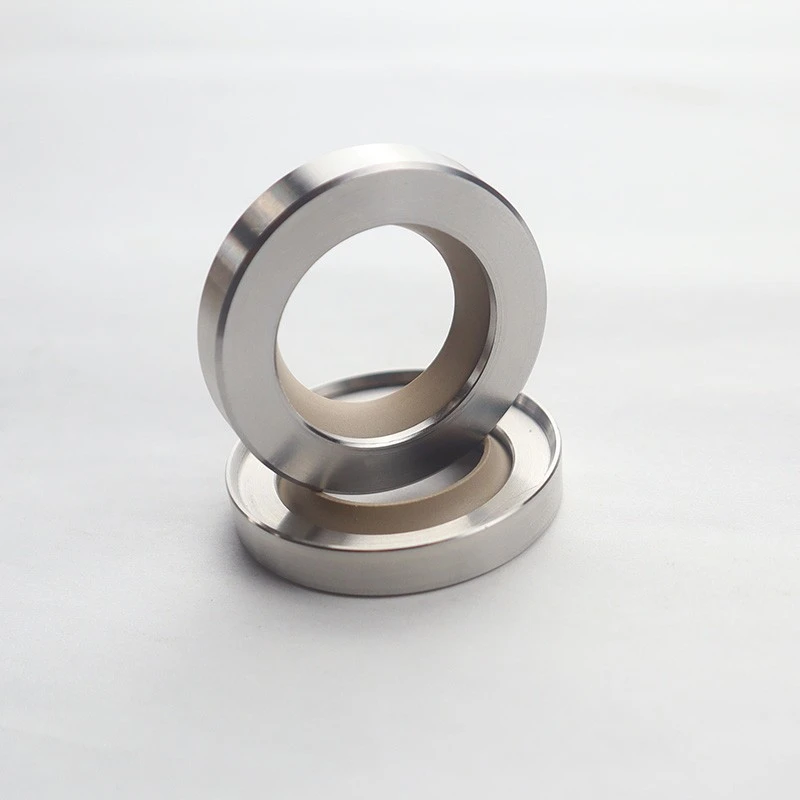

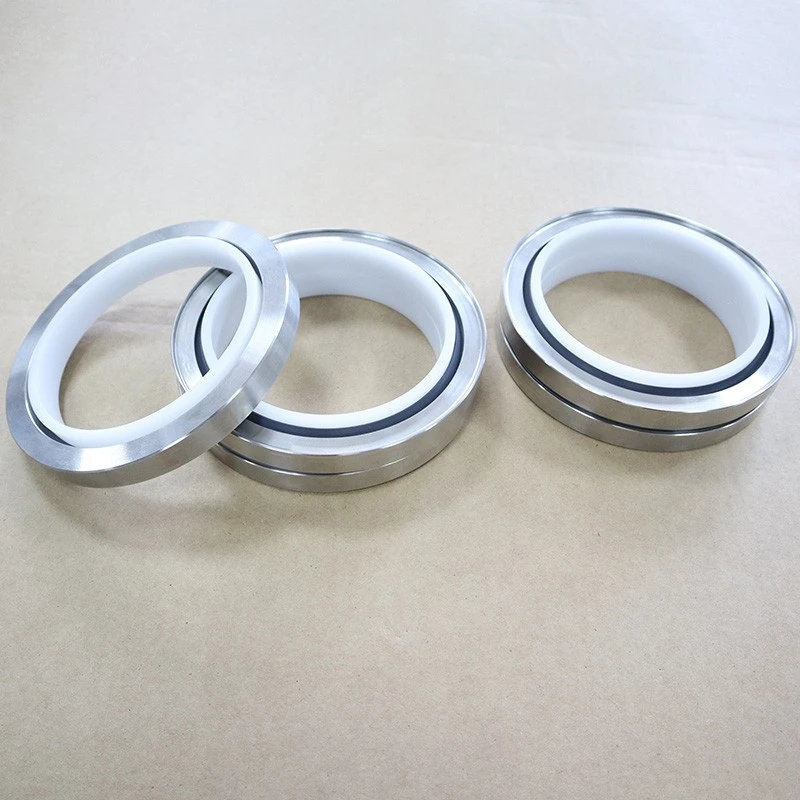

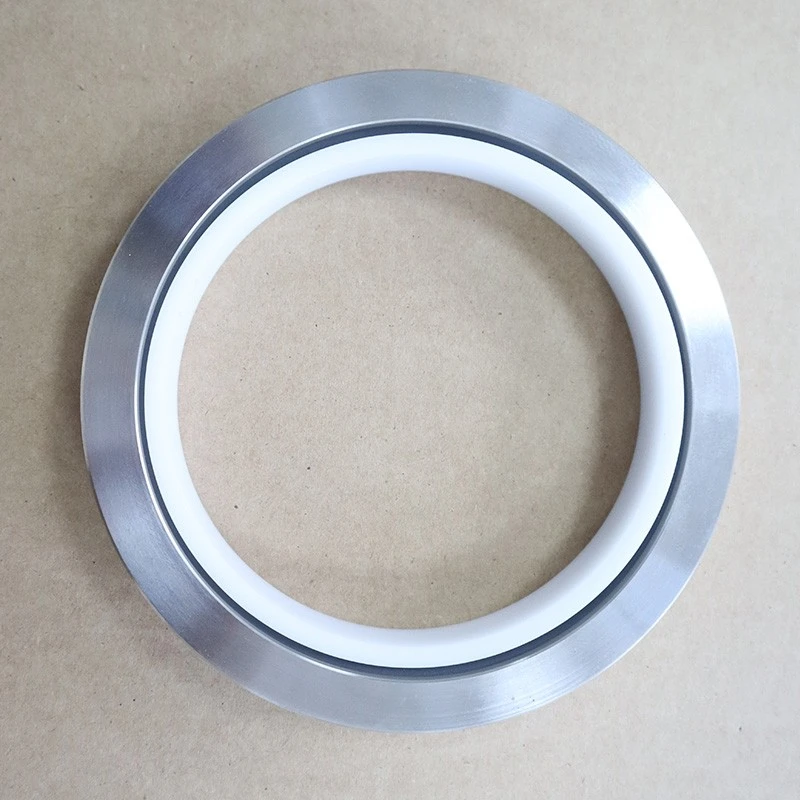

تم تصميم SELE RC2057 Full PTFE Oil Seal للمناسبات الخاصة التي لا يمكن أن تلتقي بها أختام الزيت التقليدية.

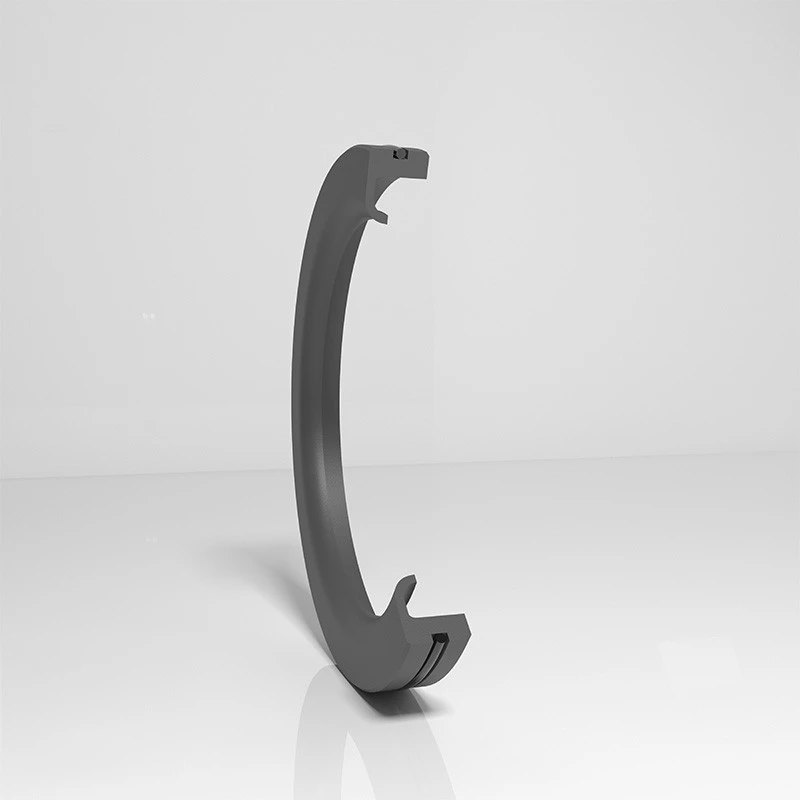

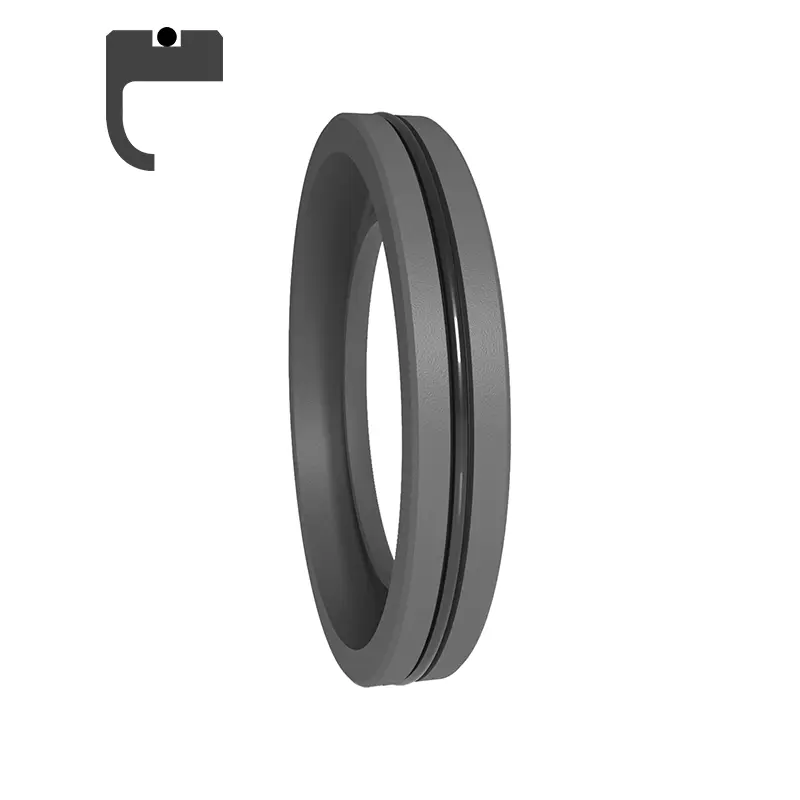

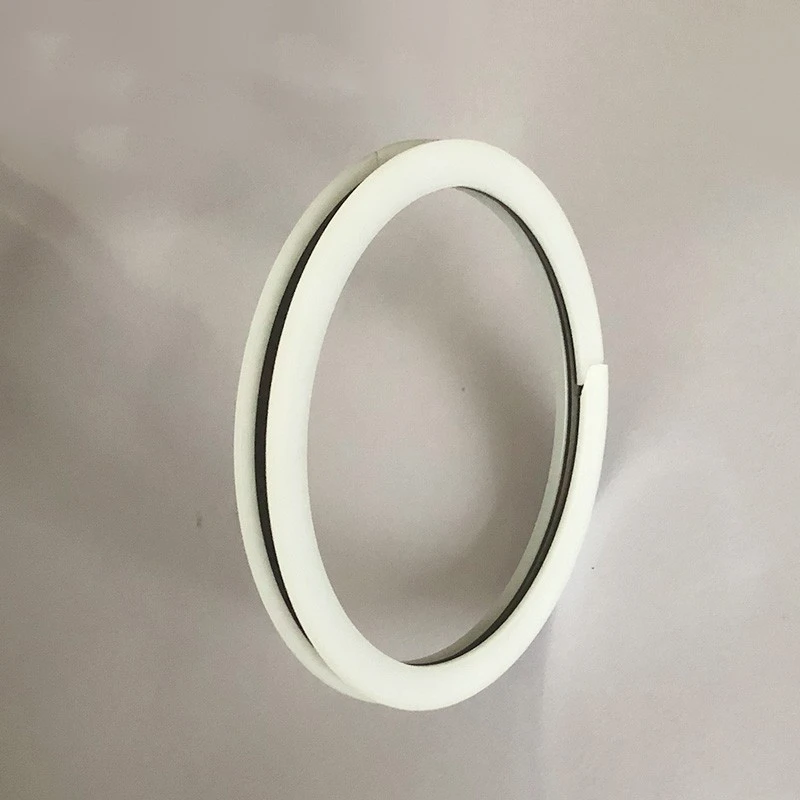

توفر سلسلة RC2065 ختم ضغط أحادي الاتجاه للأعمدة الدوارة ، مع بنية بسيطة وسهولة التثبيت. يمكن أن تكون المواد مطاط النتريل (NBR) أو فلوروروببر (FKM).
تحتوي الأختام المختلفة لـ Ruichen Seal على خصائص الحياة العالية ، والاحتكاك المنخفض ، والختم الممتاز والهيكل المدمج. يتم استخدامها على نطاق واسع في الأنظمة الهيدروليكية ، والمعدات الهوائية ، ومعدات ضغط المياه ، والآلات الدوارة عالية الضغط والمعدات الصناعية ، وما إلى ذلك ، مما يوفر لك حلول الختم عالية الأداء موثوقة.
ميزات وتطبيقات المنتج:
ميزات المنتج:
الحياة الطويلة: مواد عالية الجودة والتصميم الهيكلي تمتد عمر الخدمة.
احتكاك منخفض: مواد PTFE و PU تقلل من المقاومة الجارية وتحسين الكفاءة.
ختم جيد: تصميم خزان لتخزين الشفاه والزيت الخاص يضمن أداء ختم ممتاز.
هيكل مضغوط: تصميم مساحة صغيرة ، مناسب لمجموعة متنوعة من بيئات التثبيت.
ينطبق على نطاق واسع: مناسب للهيدروليكي والهواء المضغوط وضغط الماء والضغط العالي والسرعة العالية والسرعة المنخفضة وظروف العمل الأخرى.
مجالات التطبيق:
النظام الهيدروليكي ، المعدات الهوائية ، معدات ضغط الماء.
آلات الدوران عالية الضغط ، معدات حمل ثقيلة منخفضة السرعة.
المعدات الصناعية والآلات الهندسية والسيارات والفضاء وغيرها من الحقول.
اختيار المواد:
1. يمكن تحديد مادة الحلقة O المطابقة: R01 Nitrile Rubber (NBR) ، R02 Fluororubber (FKM) ، إلخ.
2. مادة حلقة الختم: المواد القياسية PTFE4 ، المواد الاختيارية الأخرى PTFE1 ، PTFE2 ، PTFE3 ، PTFE5.
RCX18 المواد: HPU.

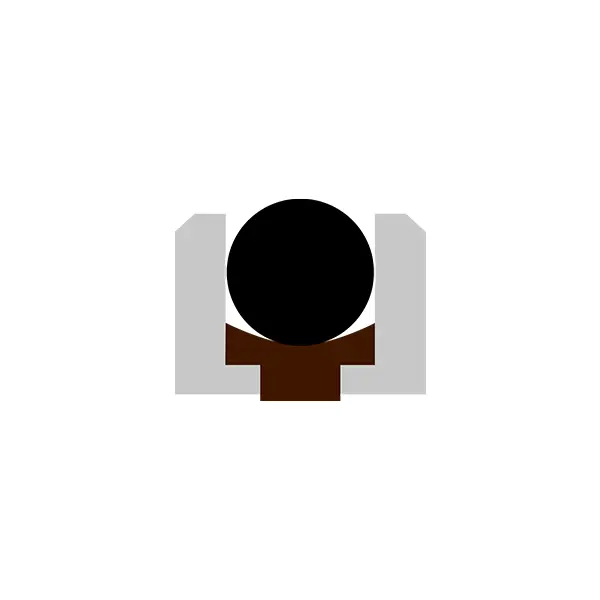

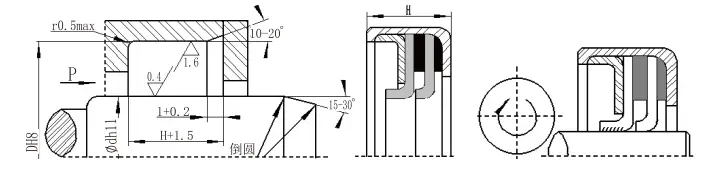

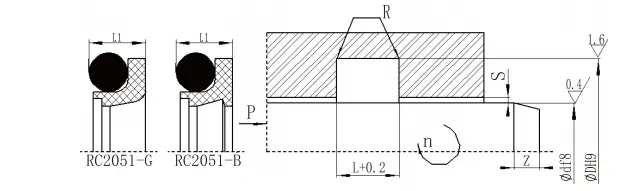

الرسم البياني الهيكلي
طراز طلب RC2052-80X91X4.2-PTFE3-RO1 MODEL-DXDXL-MARITION MARITION MODER
طراز الطلب RC2054-80X69X4.2-PTFE3-RO1 Model-D*D*L-Material Order Model RCX18-80X69X4.2-HPU Model-D*D*L-Material Code

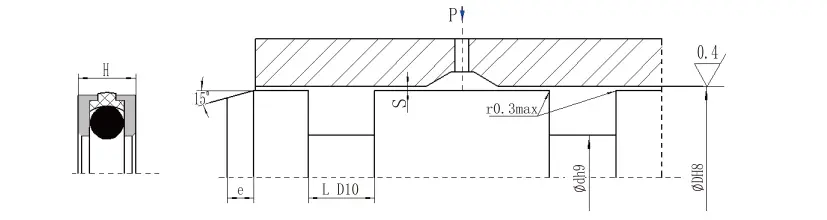

أبعاد تثبيت RDI
| DF8 | DH9 | L D10 | H | فجوة | |
| 0-10MPA | 10-36MPA | ||||
| 50-79 | D+10 | 5 | 4.5 | 0.4-0.3 | 0.3-0.25 |
| 80-109 | D+13.8 | 7.5 | 7 | 0.45-0.35 | 0.35-0.3 |
| 110-299 | D+20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 300-600 | D+24 | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
| > 600 | الرجاء استشارة شركتنا | ||||
طول شامفر
| نطاق قطر قضيب | طول شامفر E≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |
RDA أبعاد التثبيت
| DH8 | DH9 | L D10 | H | فجوة | |
| 0-10MPA | 10-36MPA | ||||
| 50-124 | D-16 | 8 | 7.5 | 0.45-0.35 | 0.35-0.3 |
| 125-199 | D-20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 200-600 | D-26 | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
طول شامفر
| نطاق قطر قضيب | طول شامفر E≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

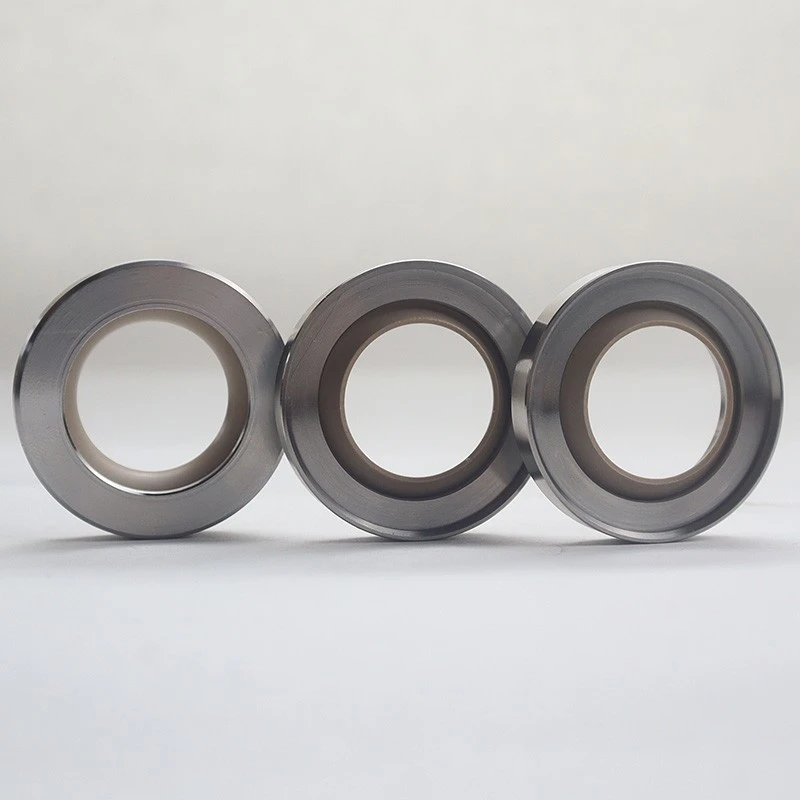

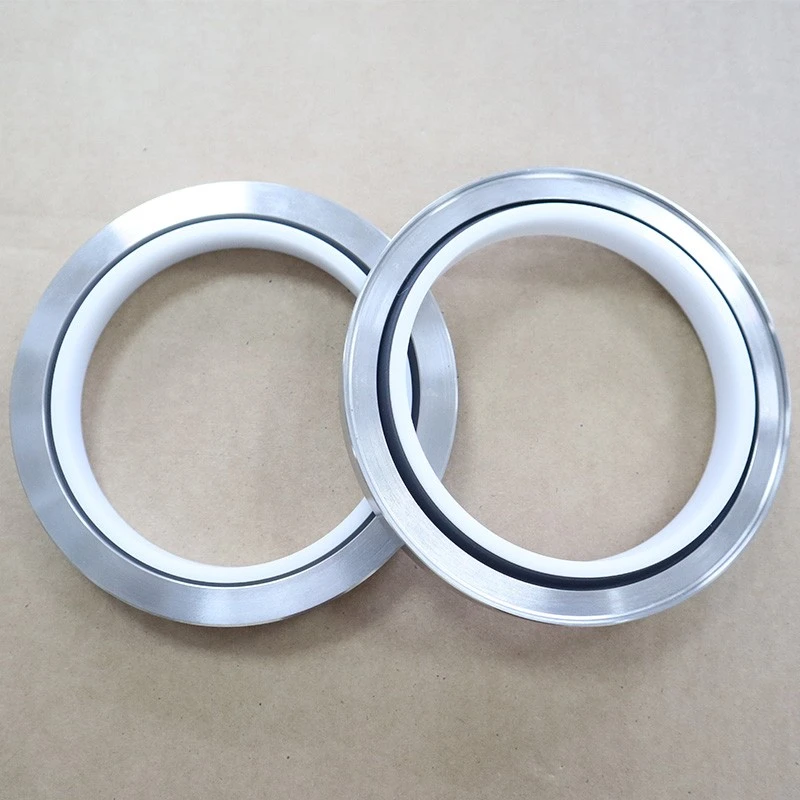

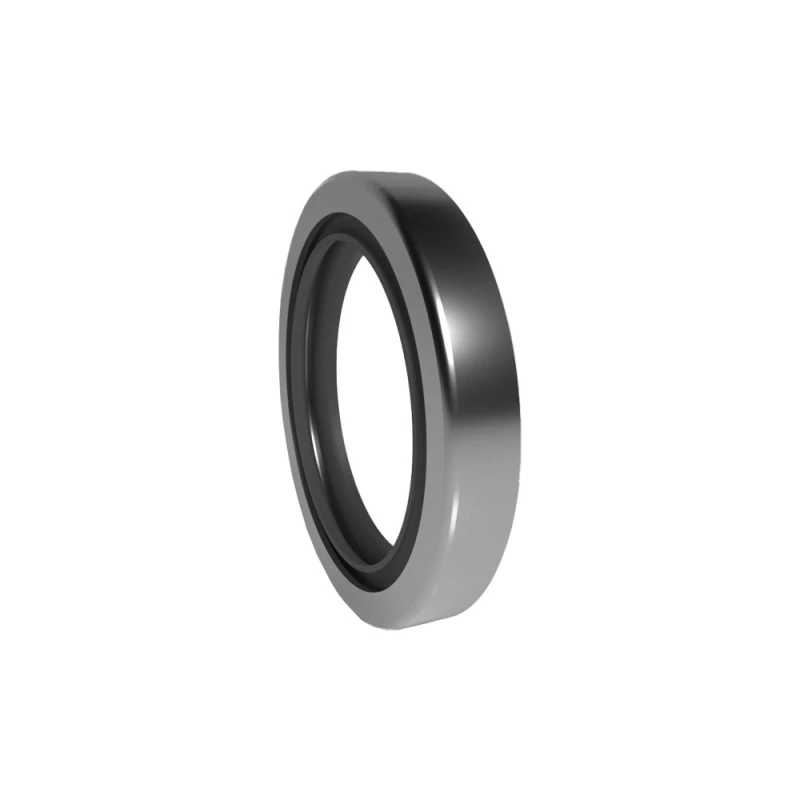

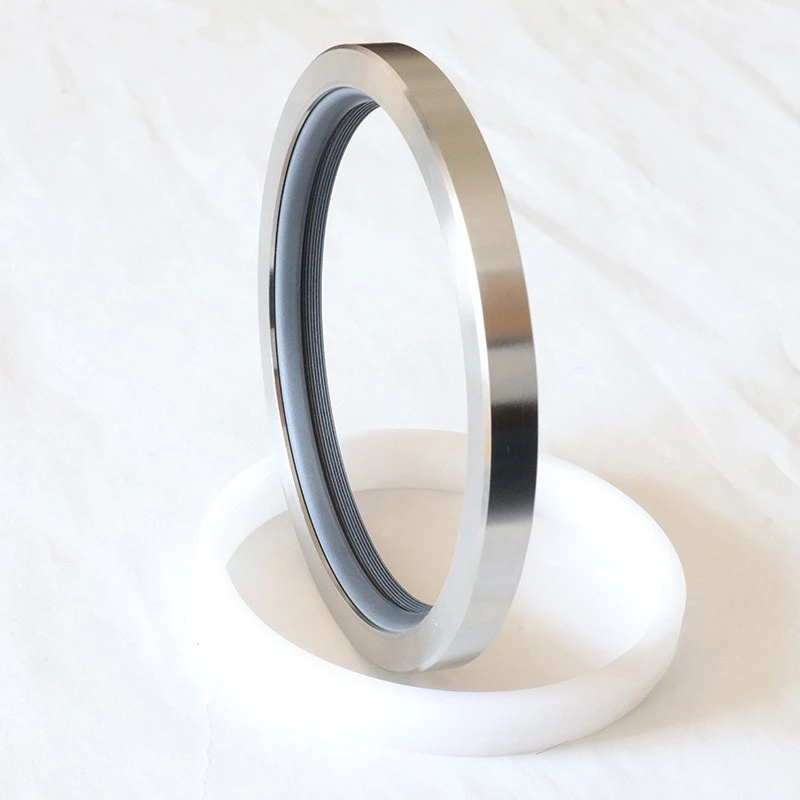

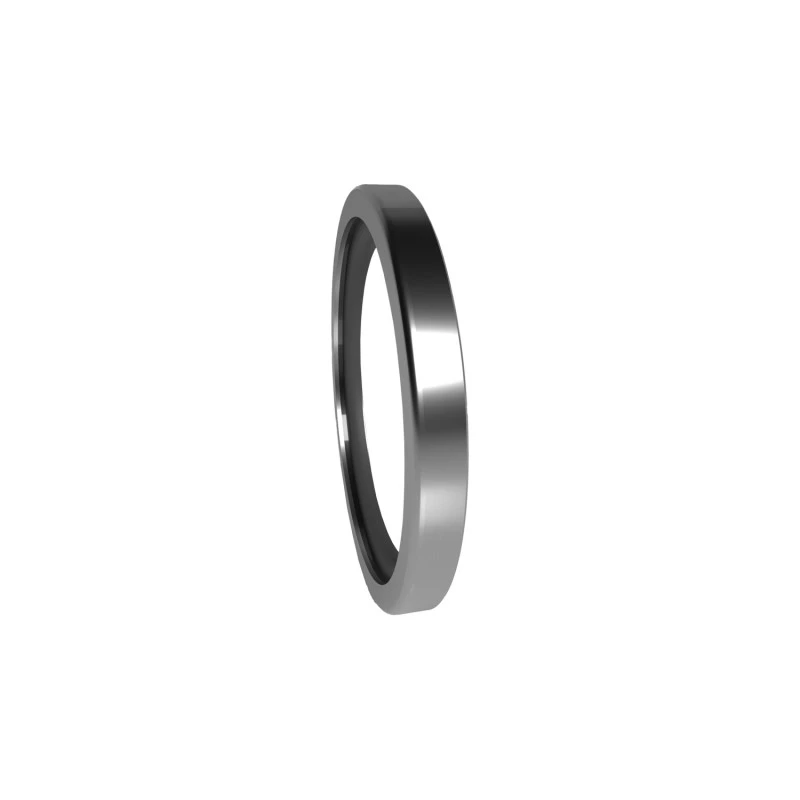

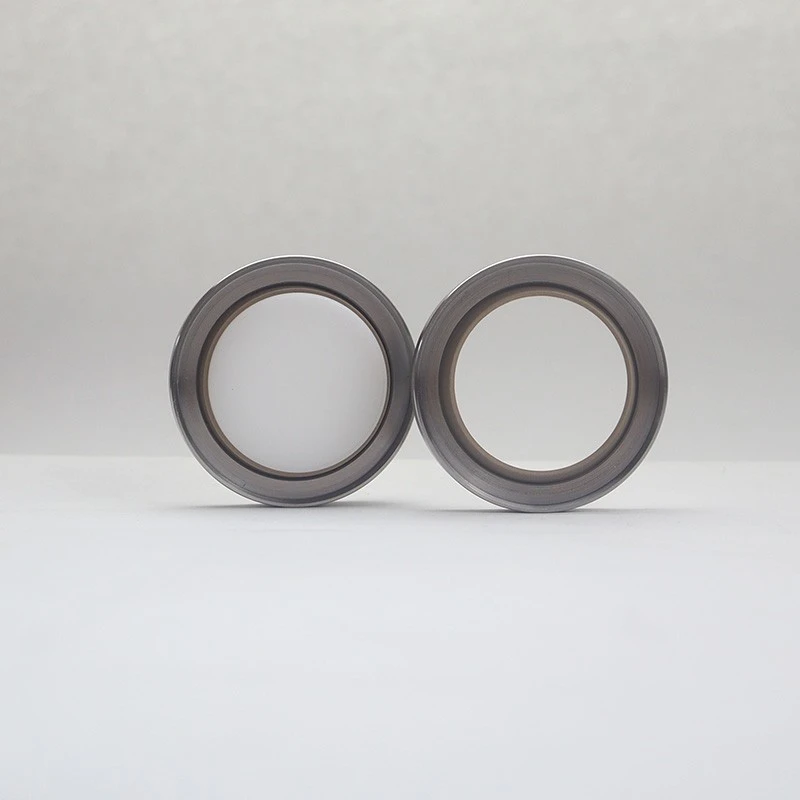

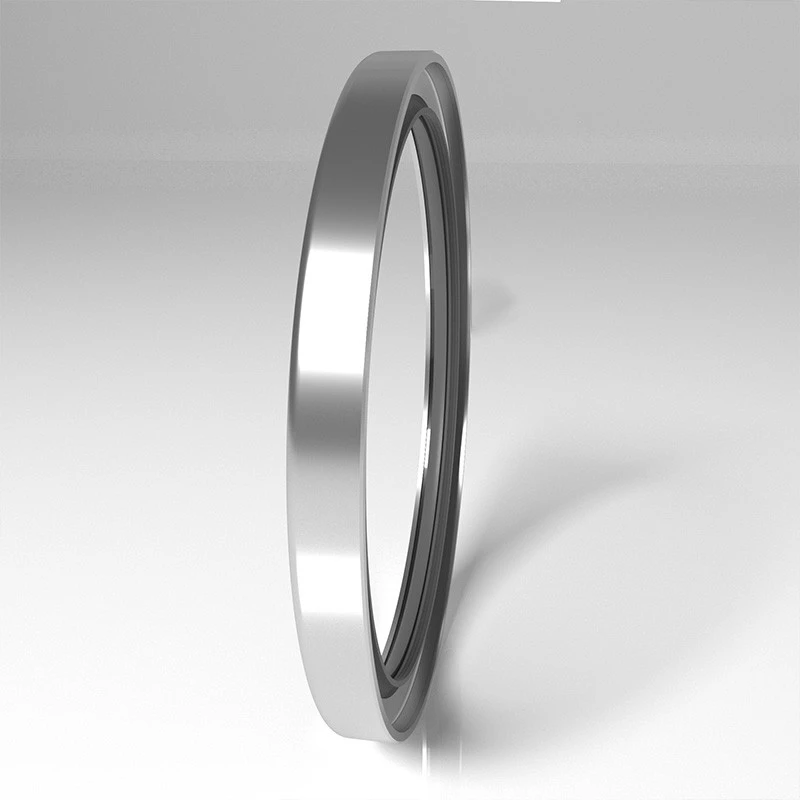

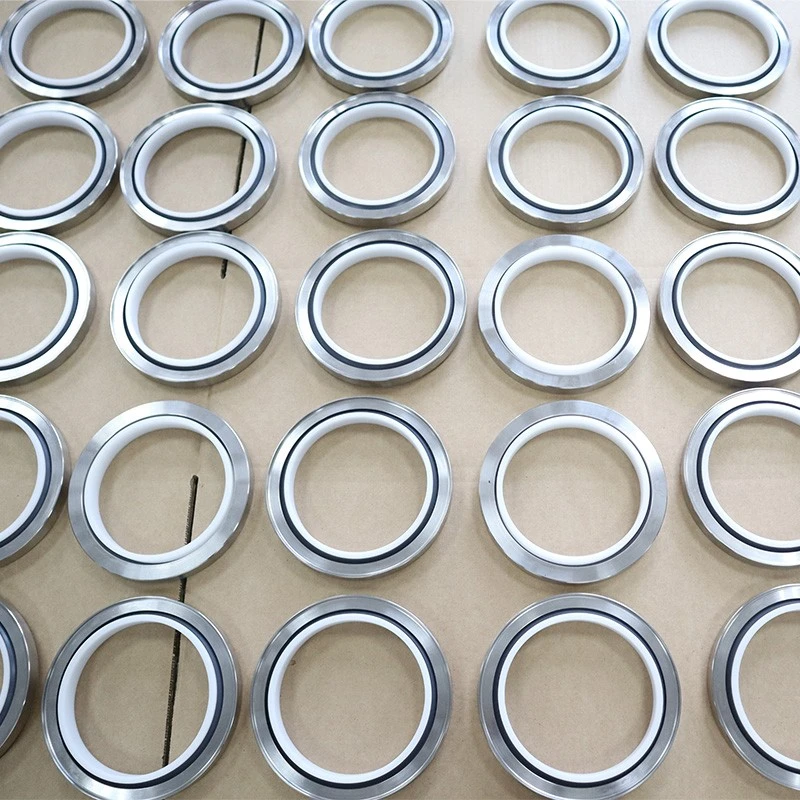

RCS Type Pt Fe Power Oil Seal (PTFE OIL SEAL)

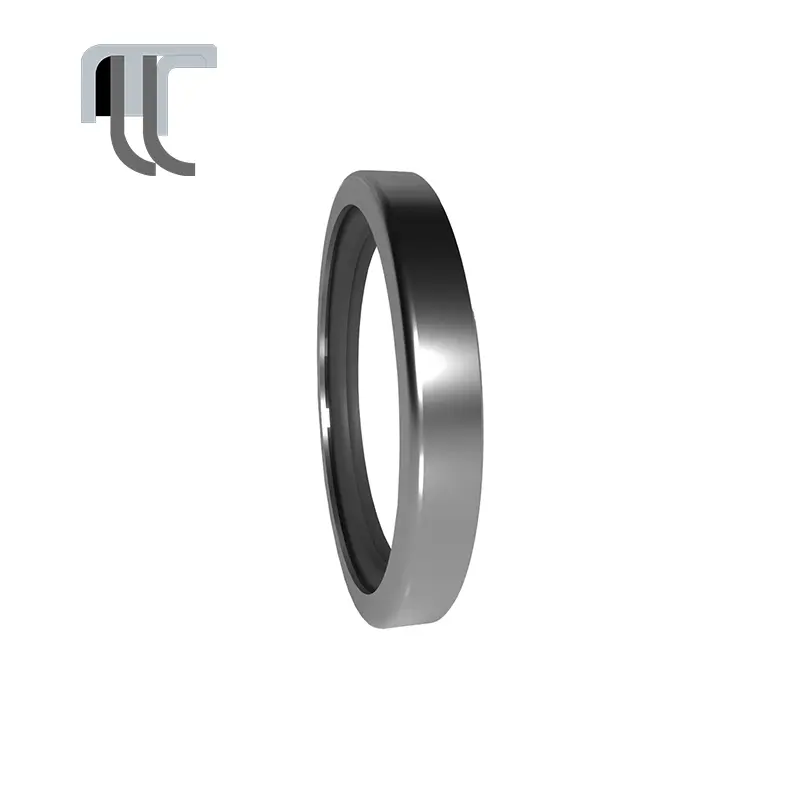

RC2057 اكتب ختم زيت PT FE الكامل

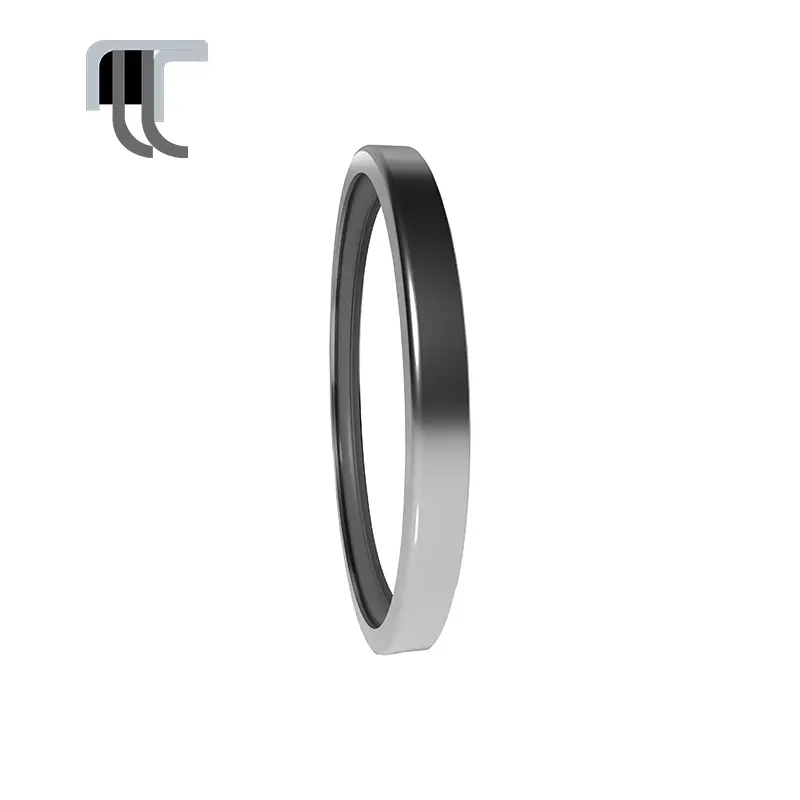

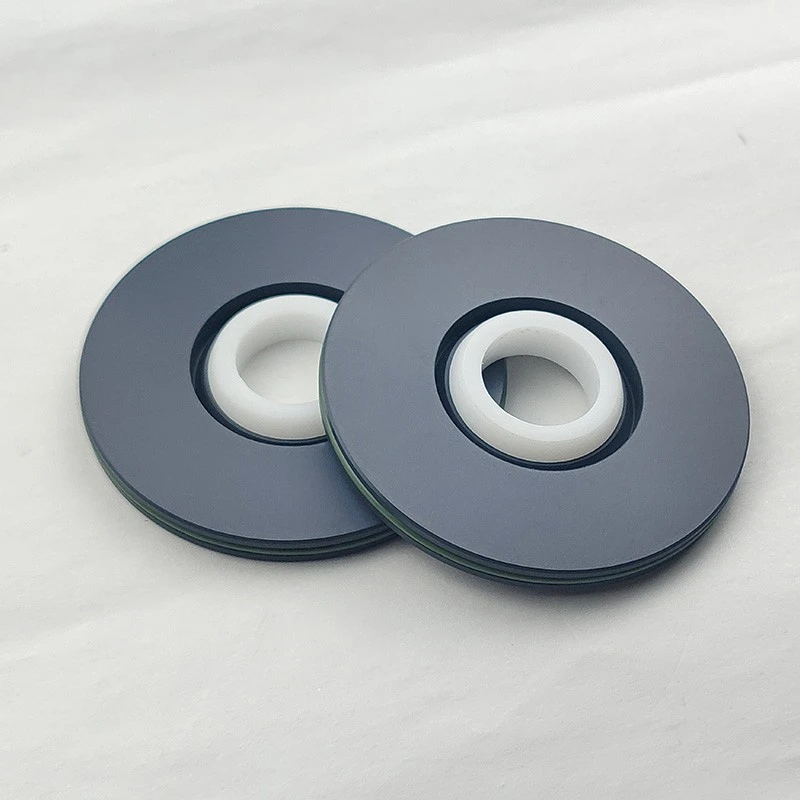

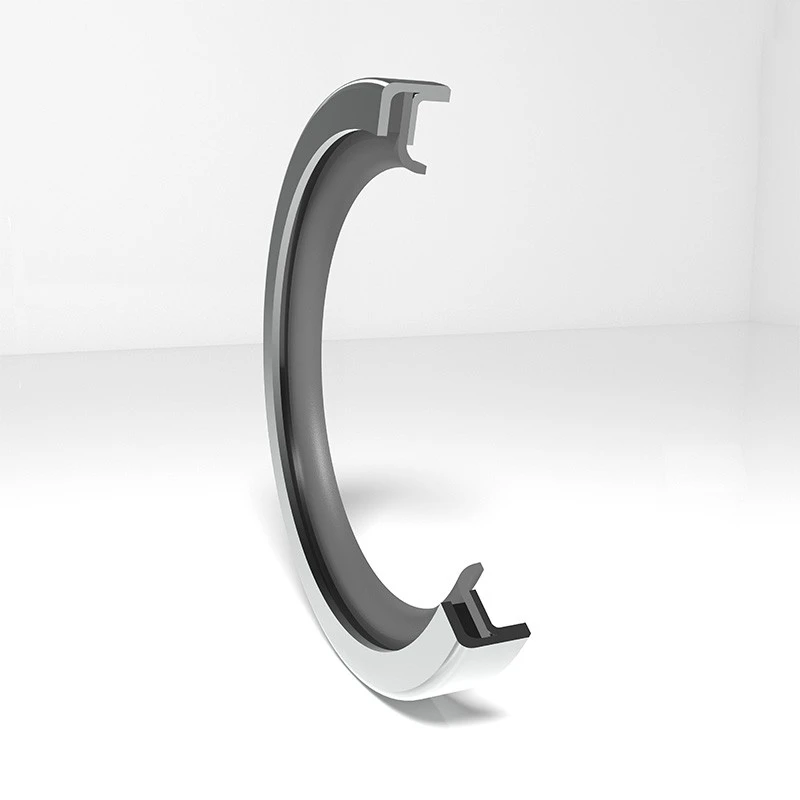

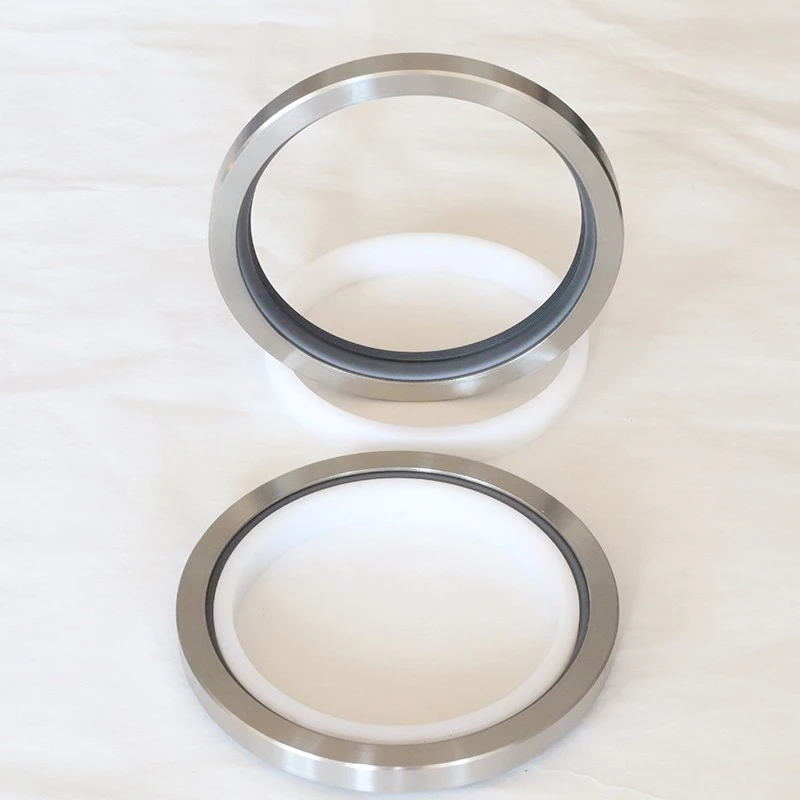

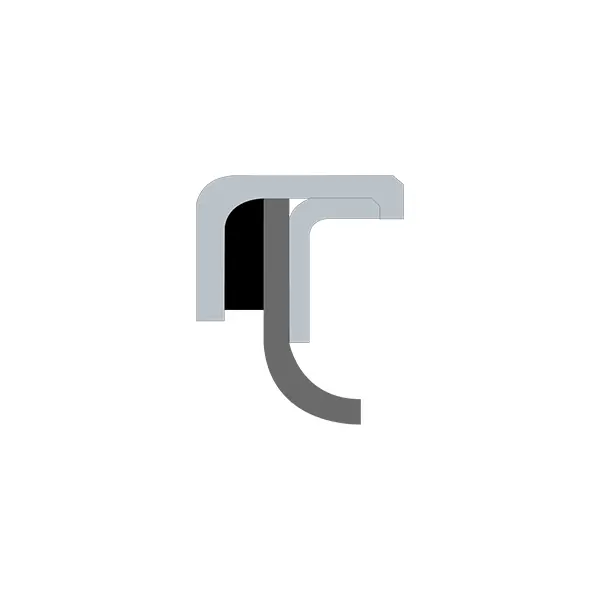

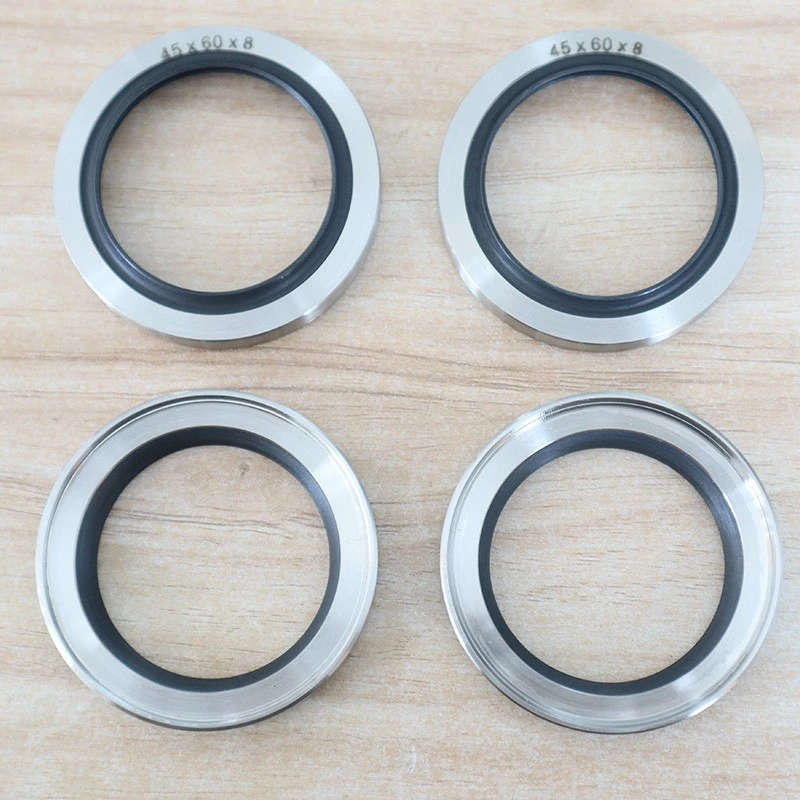

يتكون ختم زيت PTFE من نوع RCS من إطار معدني ، وشفة ختم PTFE وختم ثابت داخلي. يتم تقسيمه إلى نوع ، نوع B ، نوع C ، نوع D ، إلخ سمات:
1. مقاومة التآكل الكيميائي
2. نطاق درجة حرارة واسعة
3. مناسبة لتزييت منخفضة وتزييت خالي من الزيت
4. احتكاك منخفض لتحقيق الحد الأدنى من استهلاك الطاقة
5. مناسبة لسرعة الخط العالي
6. لا توجد مقاومة منخفضة للبدء بعد الإغلاق على المدى الطويل
7. مناسبة للعمليات الدوارة التي لم يتم تصلبها (اختيار معقول لشفة PTFE)
8. مناسبة للمناسبات ذات الضغط العالي
ⅰ. التطبيقات النموذجية:
الضواغط الدوارة ، ضواغط المسمار ، علبات النقل/التروس ، المنفخ ، المحركات ، مضخات الأدوات الآلية ، المحركات الهيدروليكية ، الطرد المركزي ، إلخ.
ⅱ. متطلبات صلابة الأسطح
الصلابة الموصى بها: HRC ≥ 58. ترتبط الصلابة المطلوبة بالعديد من العوامل. كما تنطبق مهاوي الدوران الناعمة في المواقف المنخفضة الضغط والسرقة المنخفضة. ينصح لوحات الشفاه PTFE6 للمعادن الناعمة.
ⅲ. متطلبات الجودة لأسطح التزاوج
RA = 0.2-0.63 A RZ = 1-3UM RMAX = 1-4UM
| شكل مستعرض | نموذج | ضغط (MPA) | درجة حرارة (℃) | سرعة (آنسة) | واسطة |
|
RCS-A | 0.5 | -35 ~+200 | 40 | النفط والغاز والماء ، إلخ. |
|
RCS-B | 2 | -35 ~+200 | 20 | النفط والغاز والماء ، إلخ. |
|
RCS-C | 1 | -35 ~+200 | 20 | النفط والغاز والماء ، إلخ. |
|
RCS-D | 2 | -35 ~+200 | 20 | النفط والغاز والماء ، إلخ. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | تقريبا كل الوسائط |
|
RC2057-B | 2 | -35 ~+200 | 20 | تقريبا كل الوسائط |
ⅳ. نمط التدفق الحلزوني لسلطة السوائل:
يعتمد نوع RCS-D لوحة شفاه مع بنية نمط التدفق الحلزوني لتحسين قدرة الختم. يُسمح للعمود الدوار فقط بالتدوير في اتجاه واحد.

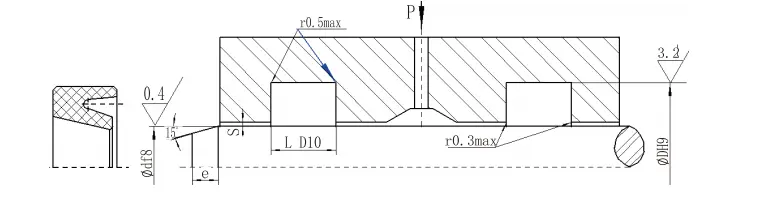

RC20658 أبعاد التثبيت
| نموذج | DF8 | DH9 | L D10 | سماكس |
| RC2065A | 400-3000 | D+16.8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D+17.5 | ||
| > 3000 | الرجاء استشارة شركتنا | |||
طول شامفر
| نطاق قطر قضيب | طول شامفر E≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |
المواصفات والأبعاد:
| D F8 معيار RC2051 | D F8 Light Load RC2051-Q. | D F8 حمولة ثقيلة RC2051-Z | D H9 | L+0.2 | L1 | RMAX | Sالأعلى | Zدقيقة | d0 | ||
| <10mpa | <20mpa | <40mpa | |||||||||
| - | 5 ~ 15.9 | - | D+4.5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15.9 | 16 ~ 38.9 | - | D+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38.9 | 39 ~ 107.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 108 ~ 670.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 671 ～ 999 | 39 ~ 107.9 | D+15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670.9 | D+19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | D +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
ملاحظة: 1. لقطر العمود ≤30 مم ، يوصى باستخدام الأخدود المفتوح. نوع الحمل الضوء أسهل في التثبيت في أخدود مغلق.
2. يوصى بأن صلابة سطح العمود الدوار هي HRC> 58.

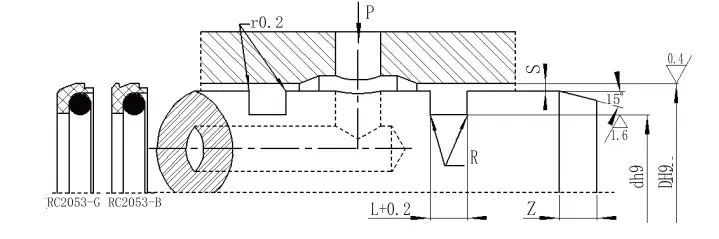

RC2053
| نطاق الفتحة D H9 | قطر الأخدود D H9 | عرض الأخدود L+0.2 | ارتفاع الختم L1 | زوايا مستديرة RMAX | التخليص الشعاعي ق | شامفر Zدقيقة | قطر سلك الحلقة D0 | ||
| <10mpa | <20mpa | <40mpa | |||||||
| 8 ~ 12 | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-19.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
ملاحظة: 1. لقطر العمود ≤ 30 مم ، يوصى بالأخدود المفتوح.
RC2052
| نطاق قطر العمود D F8 | قطر الأخدود D H9 | عرض الأخدود ل+0.2 | التخليص الشعاعي قالأعلى | زوايا مستديرة صالأعلى | شامفر ضدقيقة | |
| 0 ~ 10mpa | 10 ~ 20mpa | |||||
| 6 ~ 18 | D+4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D+11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D+15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D+28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
ملاحظة: 1. لقطر العمود ≤ 30 مم ، يوصى بالأخدود المفتوح.
2. للضغوط> 30 ميجا باسكال ، تستخدم منطقة جذر الختم H8/F8 التسامح.
RC2054| نطاق الفتحة D H9 | قطر الأخدود D H9 | عرض الأخدود ل+0.2 | التخليص الشعاعي قالأعلى | زوايا مستديرة صالأعلى | شامفر ضدقيقة | |
| 0 ~ 10mpa | 10 ~ 20mpa | |||||
| 8 ~ 39 | D-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| حساب تعريفي | نموذج | ضغط (MPA) | درجة حرارة (℃) | السرعة المرجعية (آنسة) |
مرجع القيمة الكهروضوئية MPA.M/S. | وسائط |
|
RC2051-B | ≤70 (قياسي) | -35 ~+100 (مطابقة O-Ring NBR) | <2 | ≤5 | الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. |
| ≤30 (سرعة عالية) | -20 ~+200 (مطابقة O-Ring FKM) | <6 | ||||
|
RC051-G | ≤70 (قياسي) | -35 ~+100 (مطابقة O-Ring NBR) | <2 | ≤5 | الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. |
| ≤30 (سرعة عالية) | -20 ~+200 (مطابقة O-Ring FKM) | <6 | ||||
|
RC2053-B | ≤70 (قياسي) | -35 ~+100 (مطابقة O-Ring NBR) | <2 | ≤5 | الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. |
| ≤30 (سرعة عالية) | -20 ~+200 (مطابقة O-Ring FKM) | <6 | ||||
|
RC2053-G | ≤70 (قياسي) | -35 ~+100 (مطابقة O-Ring NBR) | <2 | ≤5 | الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. |
| ≤30 (سرعة عالية) | -20 ~+200 (مطابقة O-Ring FKM) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (مطابقة O-Ring NBR) | ≤2 | ≤2.5 | الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | ≤0.5 | - | الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. |
|
RC2054 | ≤40 | -35 ~+100 (مطابقة O-Ring NBR) | ≤2 | - | الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) | ||||||
|
RCX18 | ≤20 | -35 ~+100 | ≤0.5 | - | الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. |
|
RDI | <36 | -35 ~+100 | <0.5 | - | الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. |
|
RDA | <36 | -35 ~+100 | <0.5 | - | الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. |
|
RCS-A | 0.5 | -35 ~+200 | 40 | ≤6 | النفط ، الماء ، الغاز ، إلخ. |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | النفط ، الماء ، الغاز ، إلخ. |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | النفط ، الماء ، الغاز ، إلخ. |
|
RCS-D | 2 | -35 ~+100 | 20 | ≤6 | النفط ، الماء ، الغاز ، إلخ. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | تقريبا كل الوسائط |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | تقريبا كل الوسائط |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | الزيت الهيدروليكي ، المستحلب ، الماء ، الشحوم ، إلخ. |
