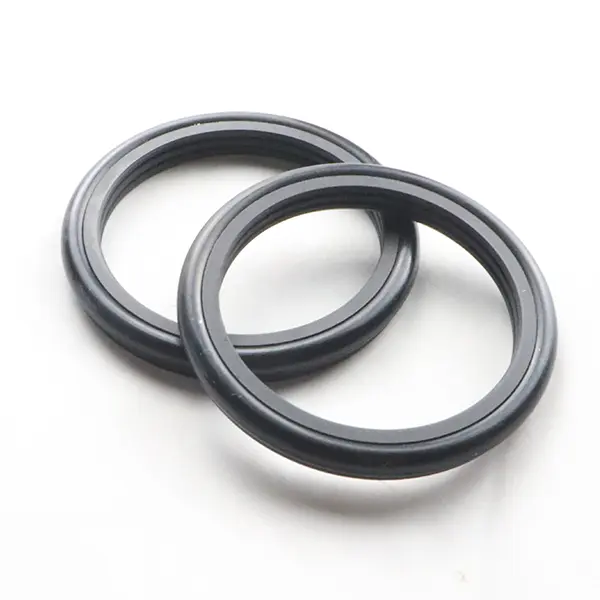

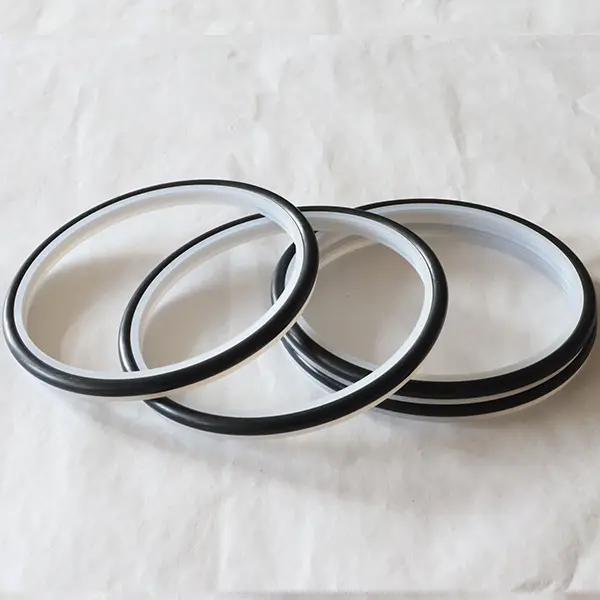

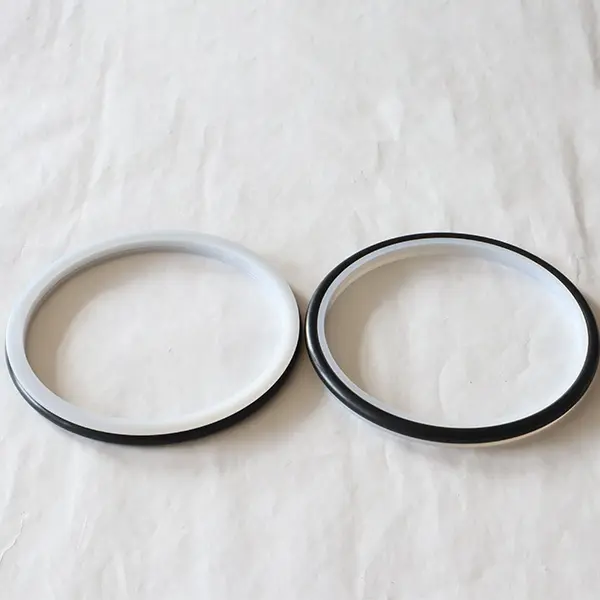

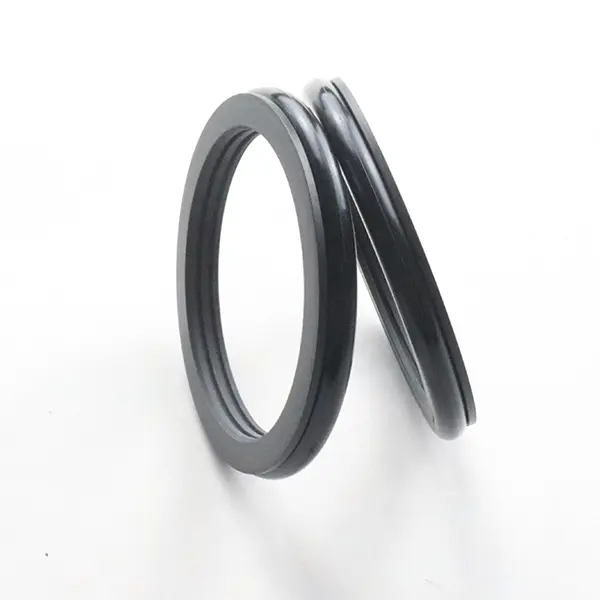

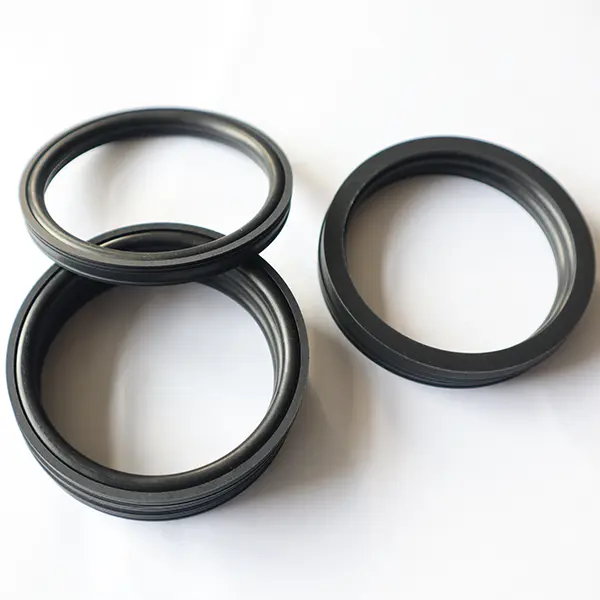

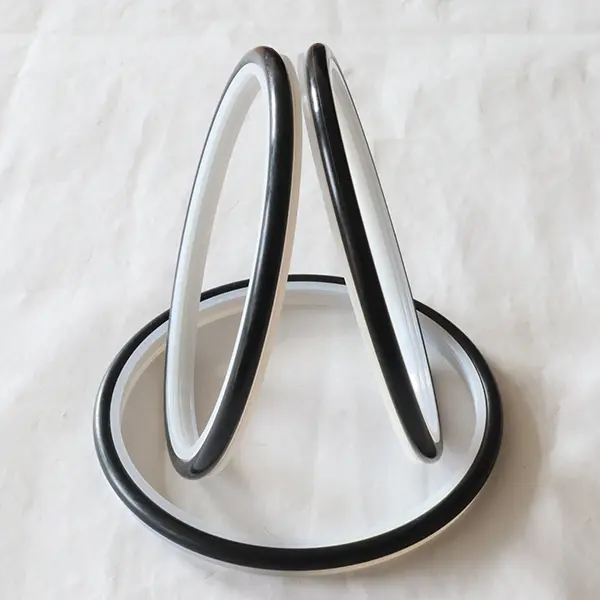

الأختام الدوارة الخاصة بـ Ruichen Seal لملاط الأسمنت مصنوعة من حلقات ختم بلاستيكية هندسية عالية الأداء وحلقات مطاطية على شكل O. وهي مناسبة لظروف العمل القاسية مثل مضخات المكبس ، ومضخات الطين ، وتدريبات المسمار ، وحفارات الحفر ، ومعدات استكشاف الزيت ، ونباتات خلط الخرسانة. وهي مقسمة إلى نموذجين: RC2061 و RC2062.
كل من RC2061 و RC2062 مناسبة لختم اتجاه واحد للحركات المتبادلة الهيدروليكية والاقتراحات الدوارة. لديهم خصائص الحياة الطويلة ، والاحتكاك المنخفض ، وختم جيد ، والمساحة الهيكلية الصغيرة ، وسهولة التثبيت ، والاستخدام والصيانة. تصميم الشفة الخاصة الختم والسماكة الخاصة له تأثير ختم جيد حتى في الوسائط الخبيثة مثل ملاط الأسمنت. عند استخدامها لختم وسائط الملاط ، نوصي بتشحيم الشحوم بين اثنين (أو أكثر) من الأختام.
ميزات وتطبيقات المنتج:
ميزات المنتج:
الحياة الطويلة: مزيج من البلاستيك الهندسي عالي الوظائف والمطاط ، المتانة القوية.
احتكاك منخفض: التصميم الأمثل يقلل من المقاومة الجري ويحسن الكفاءة.
ختم ممتاز: تصميم شفة ختم خاص ، مناسب للوسائط الخبيثة مثل ملاط الأسمنت.
هيكل مضغوط: تصميم مساحة صغيرة ، تسهيل التثبيت والصيانة.
ينطبق على ظروف العمل القاسية: مصممة لوسائل الإعلام مثل الطين والأسمنت ، مع أداء مستقر.
سيناريوهات التطبيق:
معدات استكشاف النفط مثل مضخات المكبس ، ومضخات الطين ، وتدريبات المسمار ، وحفارات الحفر ، إلخ.
آلات البناء والمعدات مثل محطات خلط الخرسانة.
الأختام المتبادلة الهيدروليكية الأخرى والأختام الدوارة التي تتطلب مقاومة التآكل ومقاومة الوسائط الخبيثة.
المزايا الفنية:
تصميم خاص للشفاه والسماكة للتكيف مع ظروف العمل المتطرفة.
تسهيل التثبيت ، وتكلفة الصيانة المنخفضة وعمر الخدمة الطويل.
ينطبق على البيئات القاسية مع ارتداء مرتفع وارتفاع التلوث.
اقتراحات الاستخدام:
عند استخدامها في الوسائط الطينية ، يوصى بالشم والتشحيم بين اثنين (أو أكثر) من الأختام لتمديد عمر الختم.

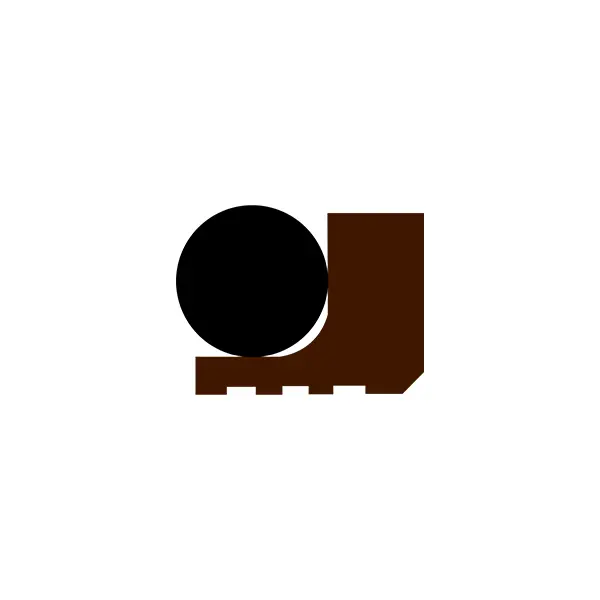

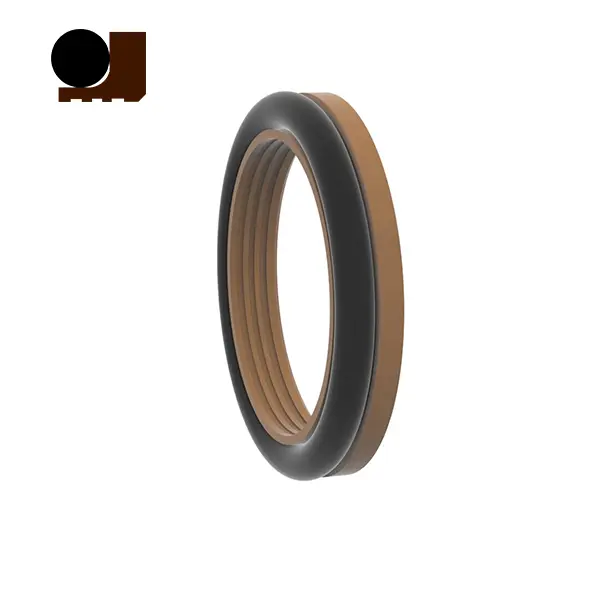

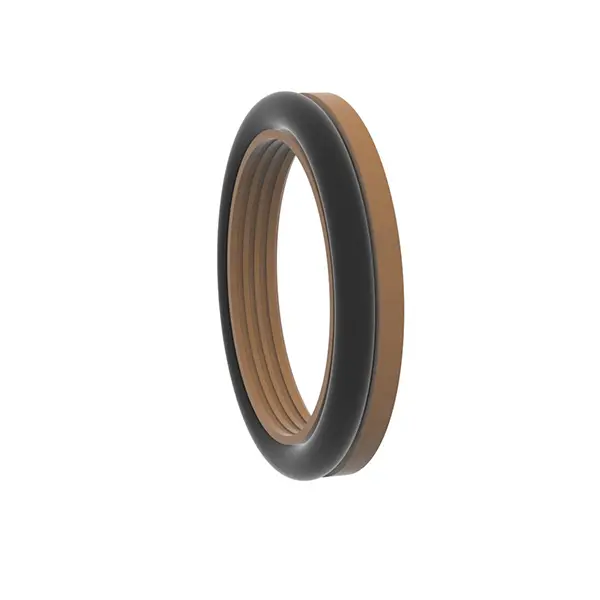

RC2061
ظروف العمل المعمول بها (يجب ألا تظهر قيم الحد في نفس الوقت)
| ضغط (MPA) | درجة حرارة (℃) | سرعة (آنسة) | واسطة | |
| الحركة بالمثل | حركة الدوران | |||
| ≤100 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | ≤2 | الزيت الهيدروليكي ، المستحلب ، الماء ، الطين ، الزيت الخام ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) | ||||
اختيار المواد
1. يمكن تحديد مواد الحلقة O المطابقة: R01 Nitrile Rubber (NBR) ، R02 Fluororubber (FKM) ، إلخ.
2. مادة حلقة الختم: المواد القياسية PTFE4 ، المواد الاختيارية الأخرى PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 ، إلخ.
مثال طلب
طراز الطلب RC2061-80*91.7*7.6-PTFE4-R01 قطر طراز الطراز*قطر الأخدود*رمز Material Groove
المواصفات (أي حجم ضمن نطاق المعلمة متاح)

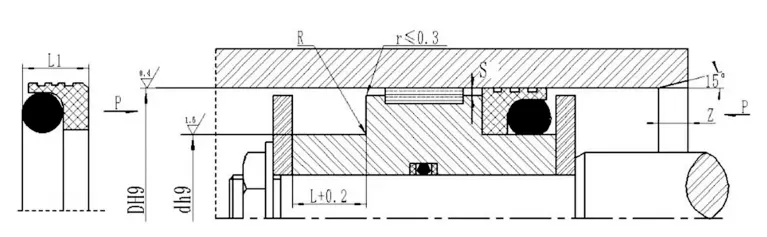

| نطاق قطر العمود معيار D F8 RC2061 | نطاق قطر العمود نوع ثقيل D F8 RC2061-Z | قطر الأخدود D H9 | عرض الأخدود ل+0.2 | عرض الختم L1 | زوايا مستديرة RMAX | التخليص الشعاعي sالأعلى | شامفر Zدقيقة | قطر سلك الحلقة | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | D+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
ملاحظة: 1. لقطر العمود ≤30 مم ، يوصى بالأخدود المفتوح.
2. من أجل الختم الدوار ، يوصى بصلابة السطح من العمود الدوار لتكون HRC ≥58.
3. للضغط أكبر من 30MPa ، يوصى بـ H8/F8 لفجوة البثق.

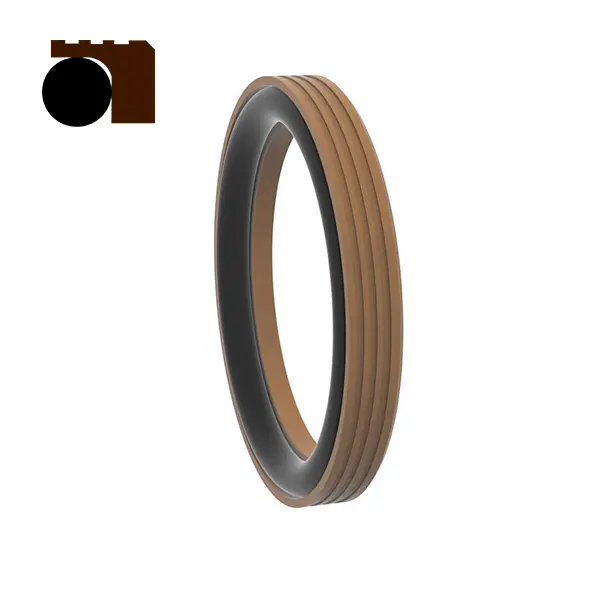

RC2062 ظروف العمل المعمول بها (يجب ألا تظهر قيم الحد في نفس الوقت)
| ضغط (MPA) | درجة حرارة (℃) | سرعة (آنسة) | واسطة | |
| الحركة بالمثل | حركة الدوران | |||
| ≤100 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | ≤2 | الزيت الهيدروليكي ، المستحلب ، الماء ، الطين ، الزيت الخام ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) | ||||
اختيار المواد
1. يمكن تحديد مواد الحلقة O المطابقة: R01 Nitrile Rubber (NBR) ، R02 Fluororubber (FKM) ، إلخ.
2. مادة حلقة الختم: المواد القياسية PTFE4 ، المواد الاختيارية الأخرى PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 ، إلخ.
مثال طلب
طراز الطلب RC2062-80*68.3*7.6-PTFE4-R01 قطر الأسطوانة الطراز*قطر الأخدود*رمز Material Groove
المواصفات (أي حجم ضمن نطاق المعلمة متاح)
| نطاق الفتحة النوع القياسي D H9 RC2062 | نطاق الفتحة نوع ثقيل D H9 RC2062-Z | قطر الأخدود D H9 | عرض الأخدود ل+0.2 | عرض الختم L1 | زوايا مستديرة RMAX | التخليص الشعاعي قالأعلى | شامفر ضدقيقة | قطر سلك الحلقة | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
ملاحظة: 1. لقطر الأسطوانة ≤ 30mm ، يوصى باستخدام الأخدود المفتوح.
2. للضغط أكبر من 30MPa ، يوصى باستخدام H8/F8 لفجوة البثق.
