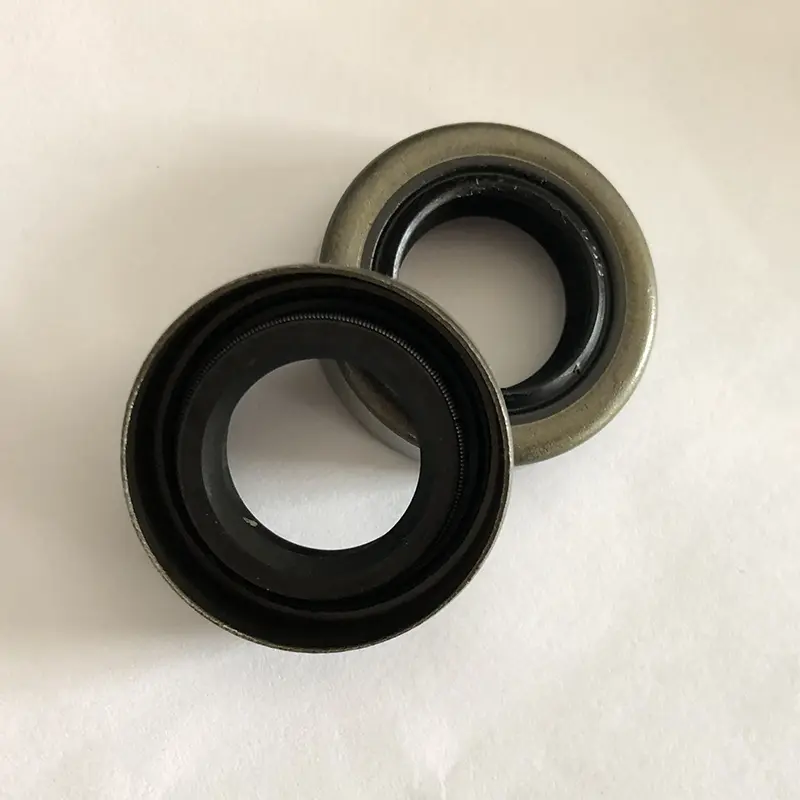

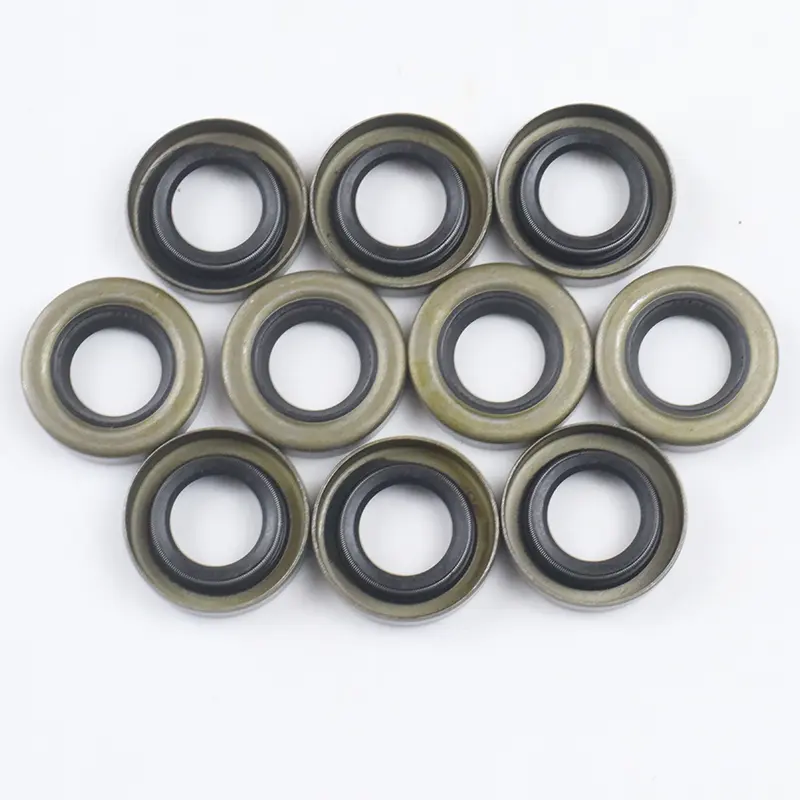

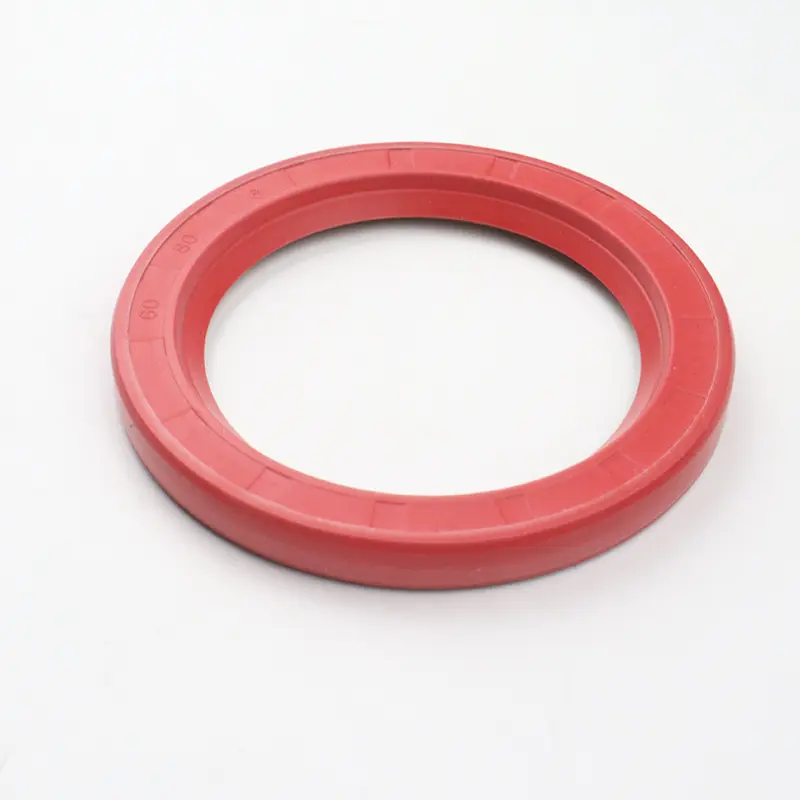

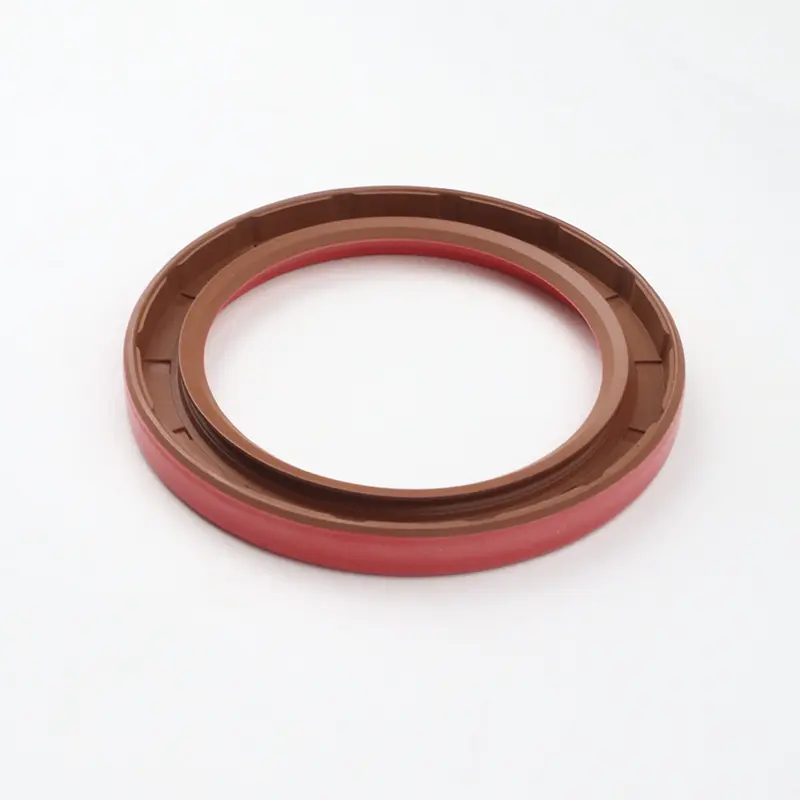

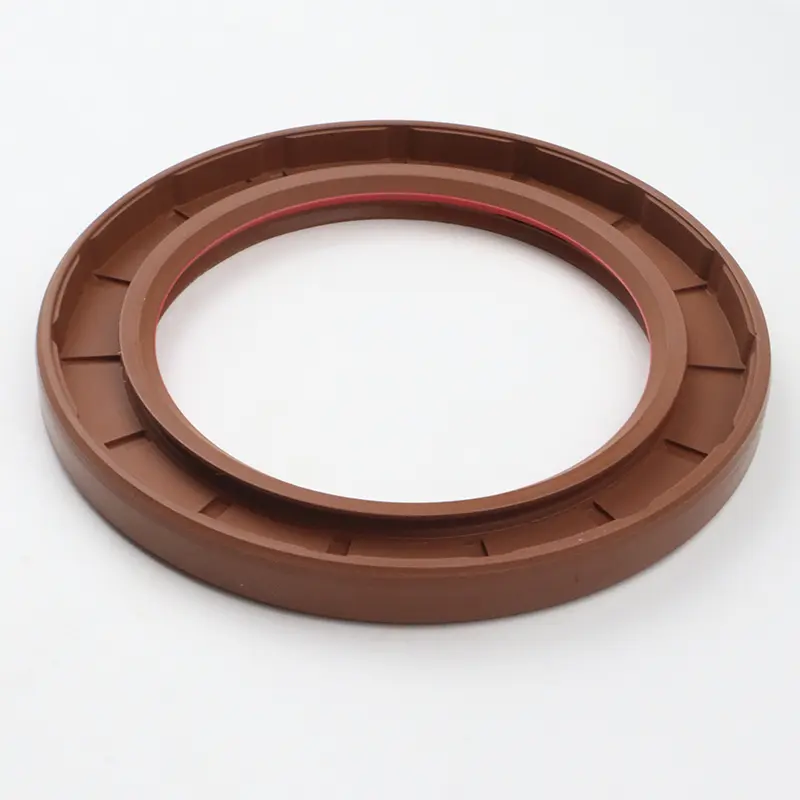

يتم تثبيت أختام الشفاه الدوارة ، المعروفة باسم أختام الزيت ، في مقعد المحمل الدوار وتنتج حركة نسبية مع العمود الدوار. يلعب الإطار المعدني دورًا داعمًا ، ويطبق الربيع التحميل المسبق الشعاعي على الشفة الختم لمنع تسرب زيت التشحيم وتطفل الأوساخ الخارجية.

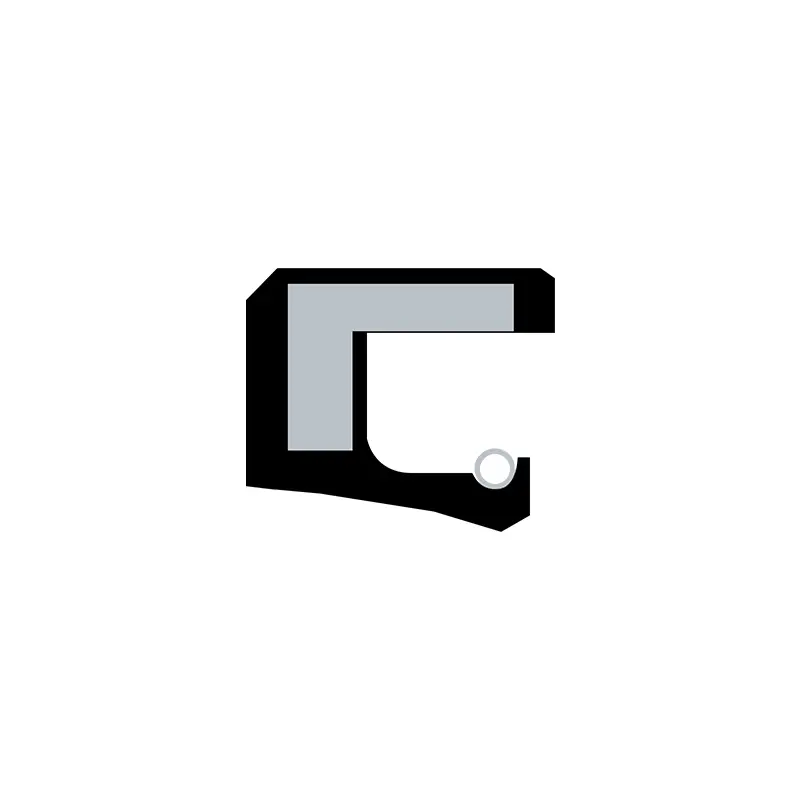

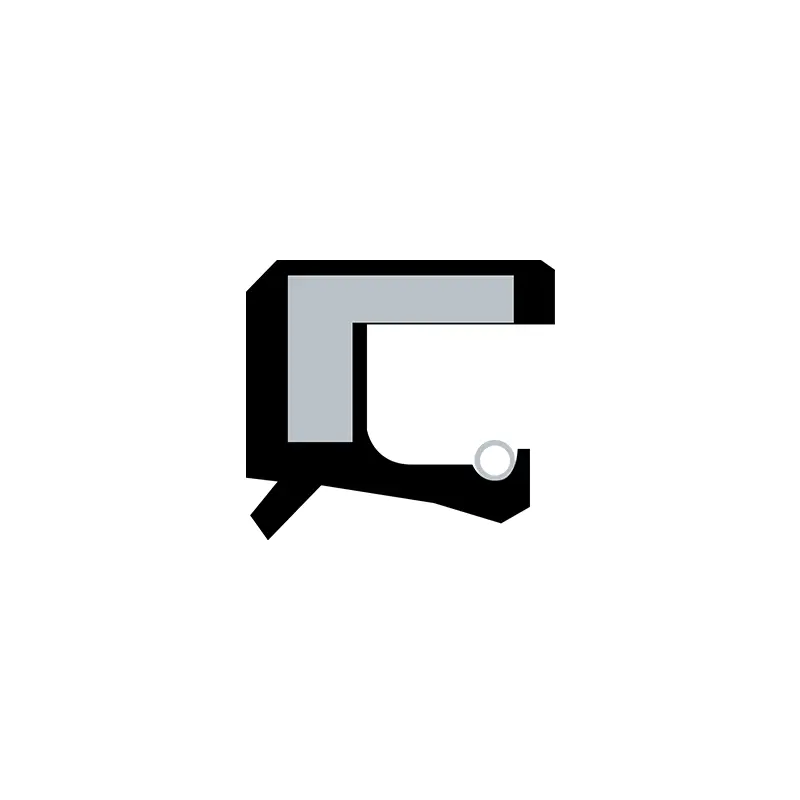

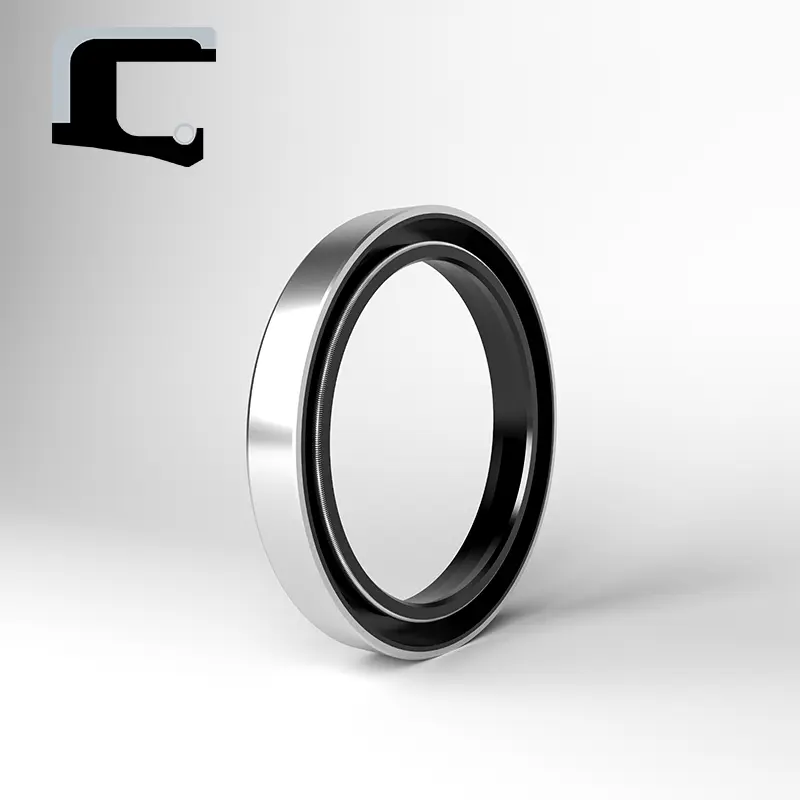

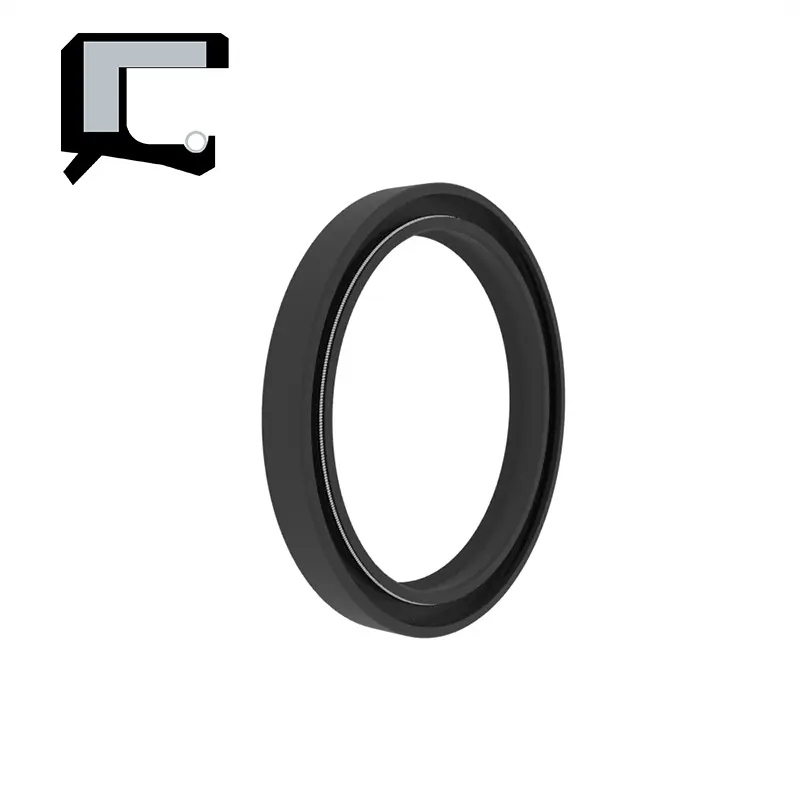

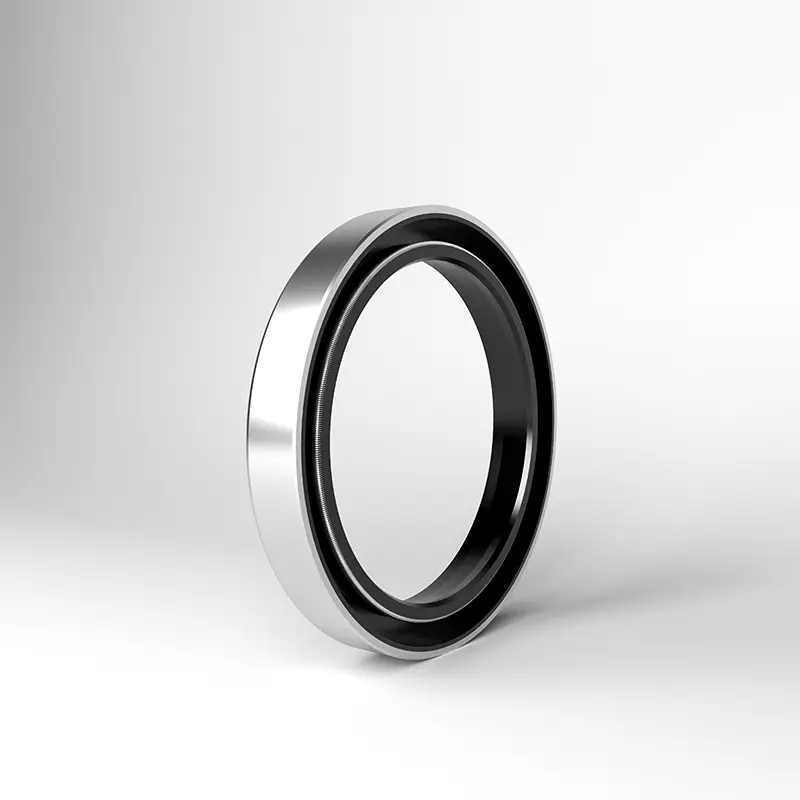

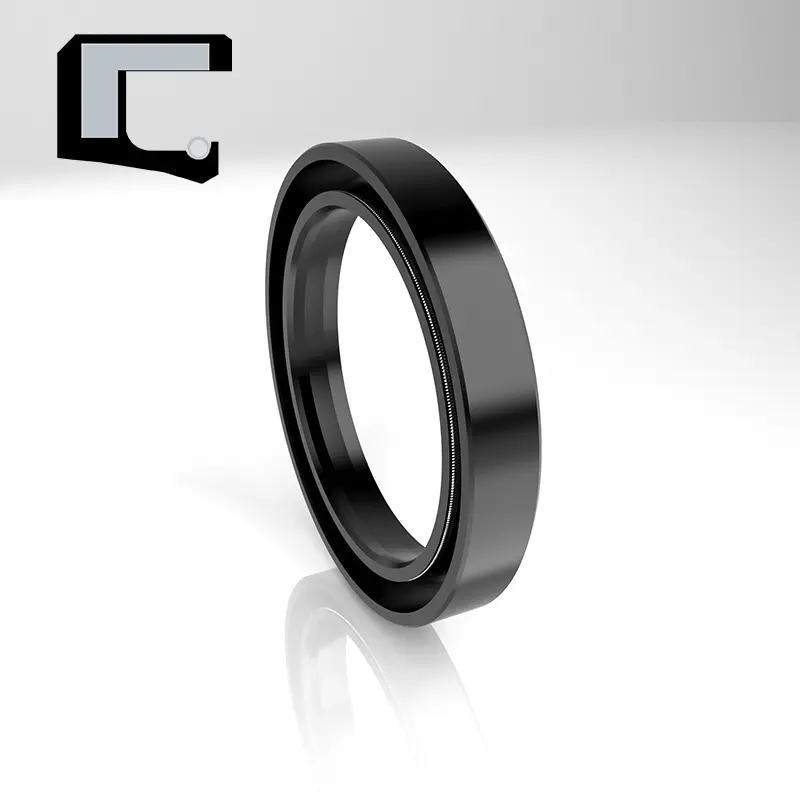

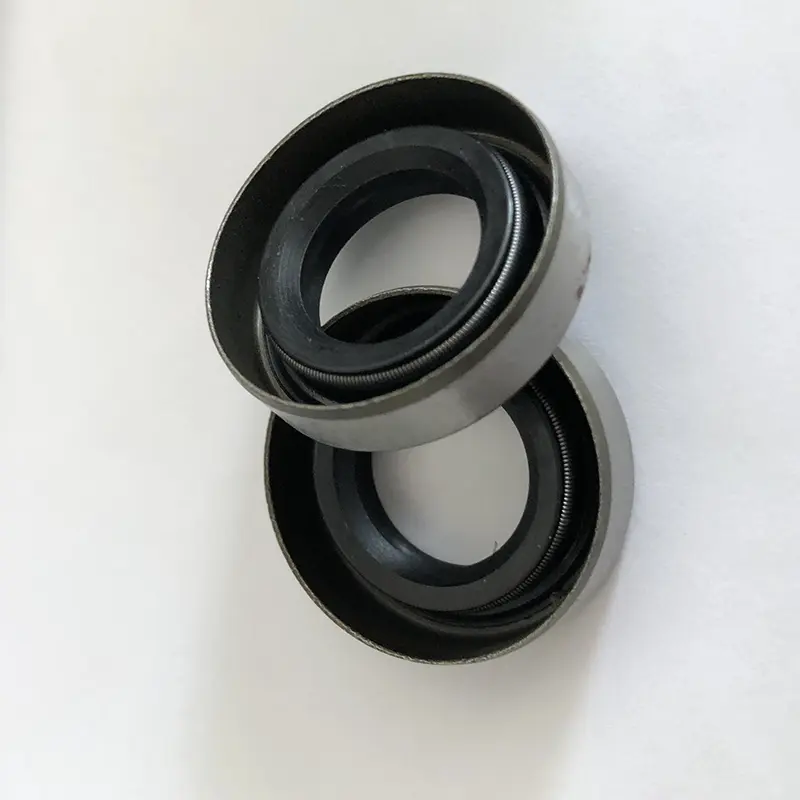

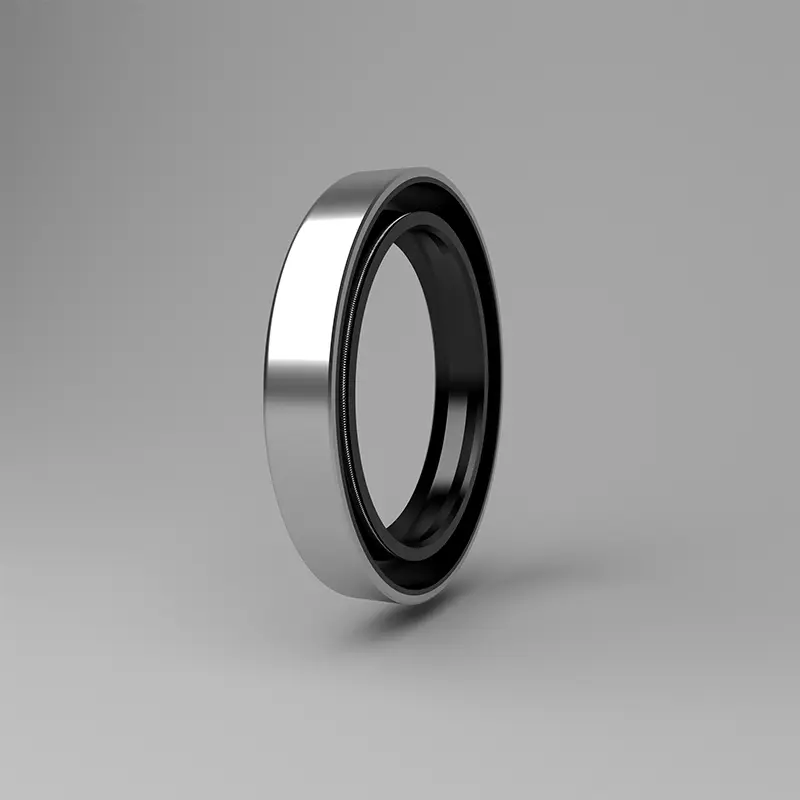

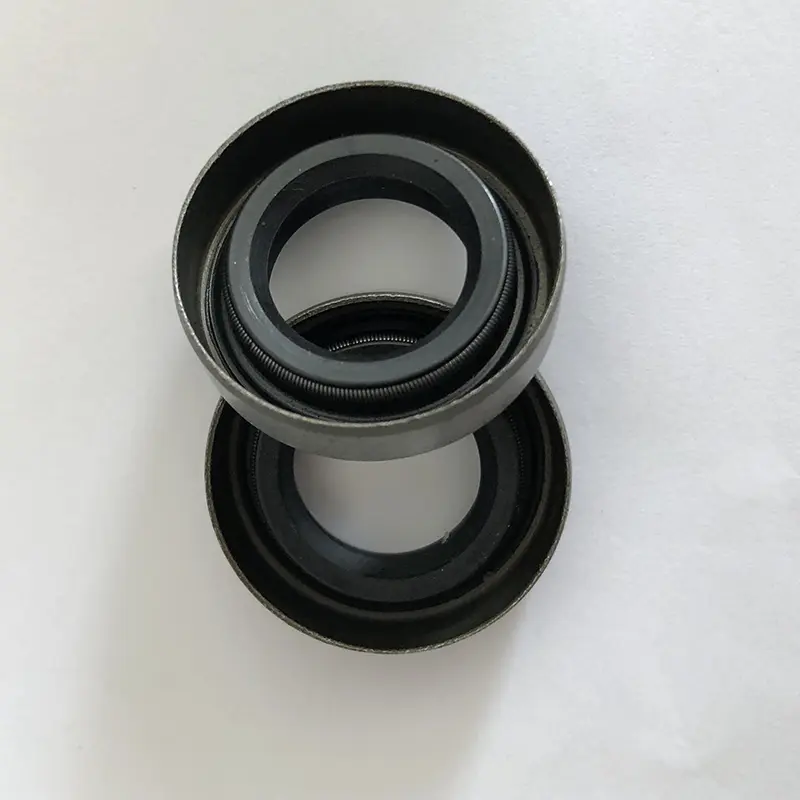

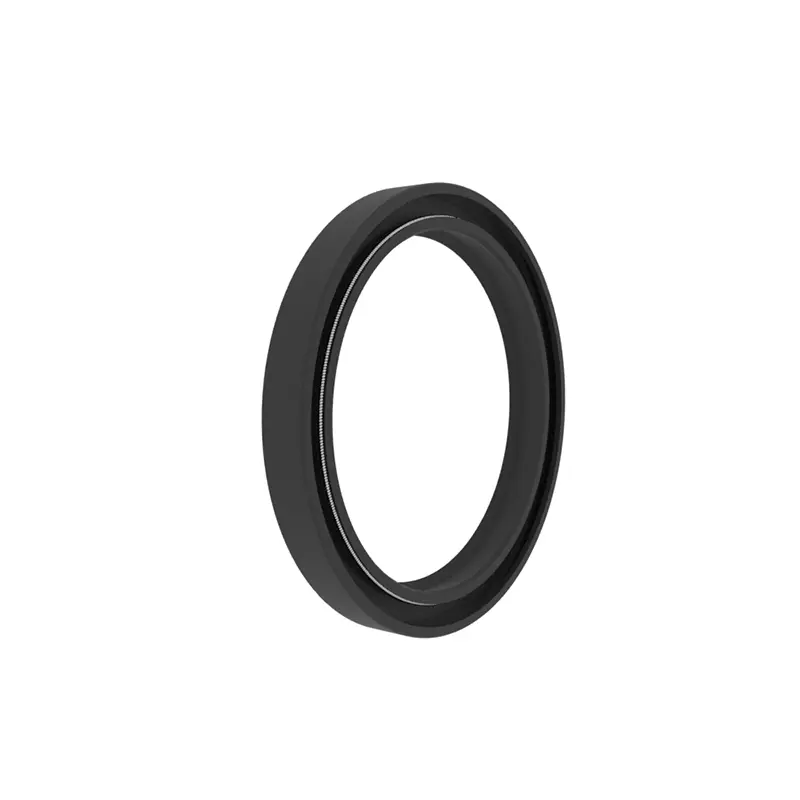

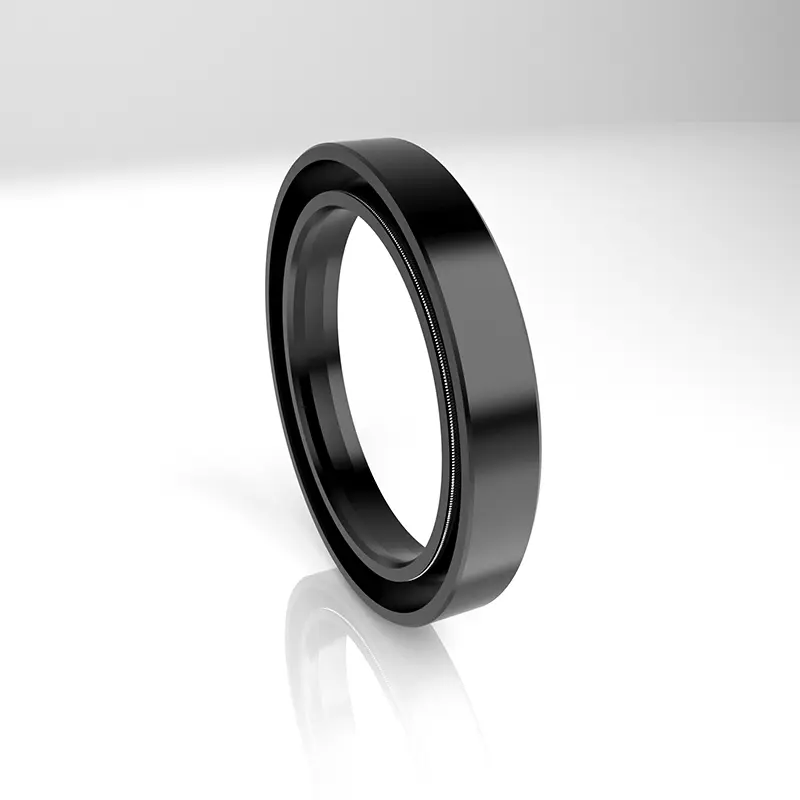

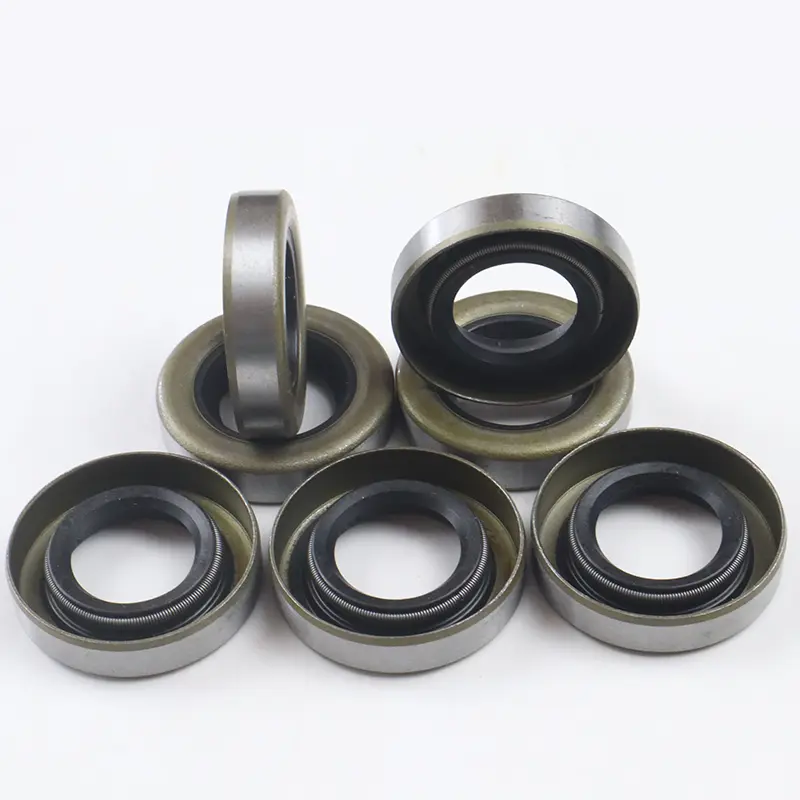

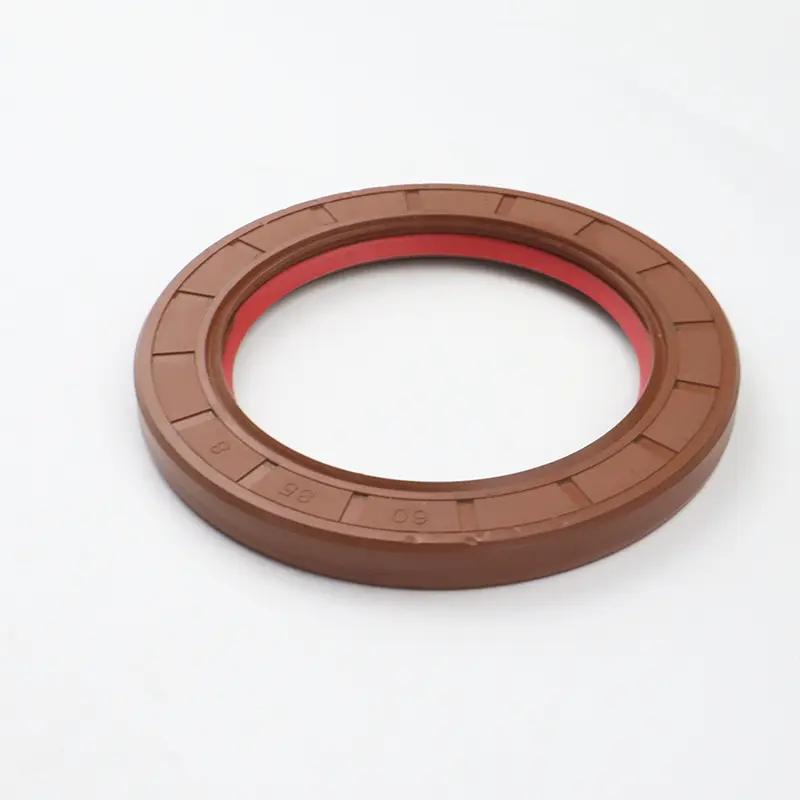

تتكون أختام زيت TC/SC/TB/SB من الهياكل العظمية المعدنية والينابيع والأجسام المطاطية. يلعب الهيكل العظمي المعدني دورًا داعمًا ، ويطبق الربيع القوة الشعاعية على الشفة الختم. تم تجهيز TC/TB بشفاه مساعدة مقاومة للغبار ، وهي مناسبة للمناسبات التي يوجد بها وسيلة ختم على جانب واحد والغبار على الجانب الآخر. TB/SB عبارة عن دائرة خارجية معدنية ، مما يجعل ختم الزيت أكثر حدة ودقة في التجويف ، ولكن قدرة الختم للدائرة الخارجية لزوجة منخفضة ووساطة الغاز محدودة. يوصى بتطبيق مانع التسرب على الدائرة الخارجية أثناء التثبيت.

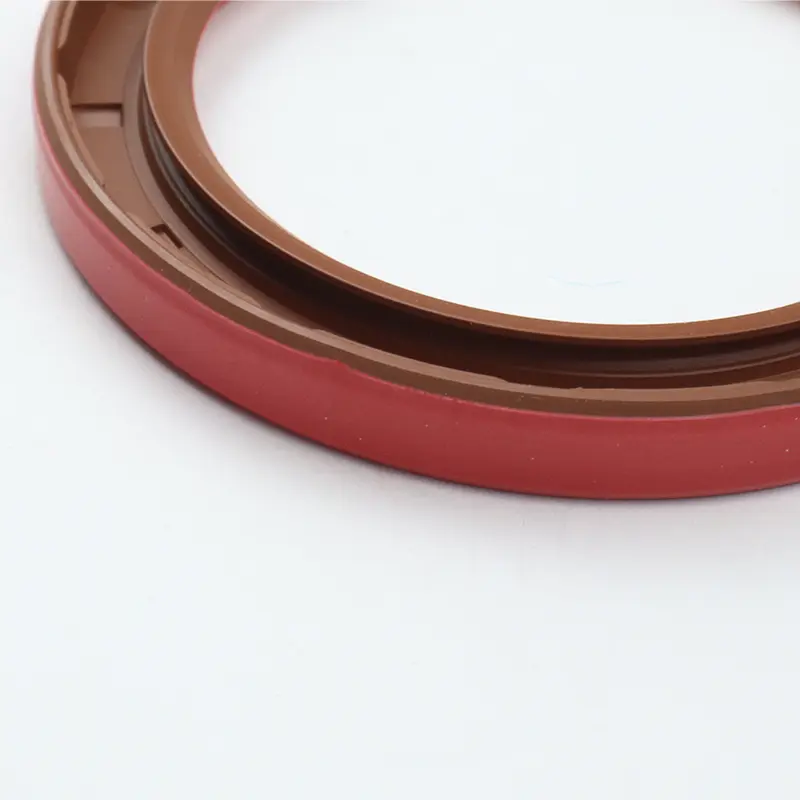

تعتبر وظيفة RCTCV ذات الضغوط العظمية عالية الضغط على الأجزاء التي تحتاج إلى تزييت في أجزاء الإرسال من أجزاء الإخراج لمنع تسرب زيت التشحيم.

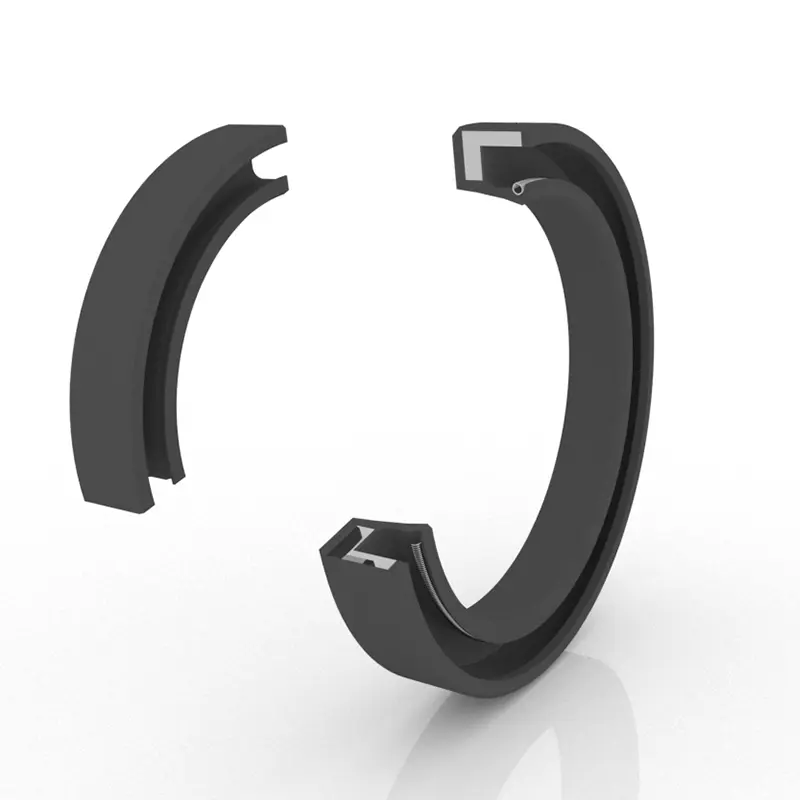

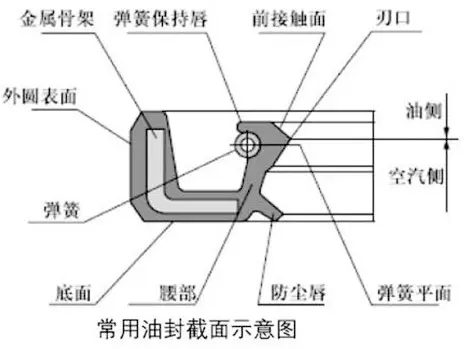

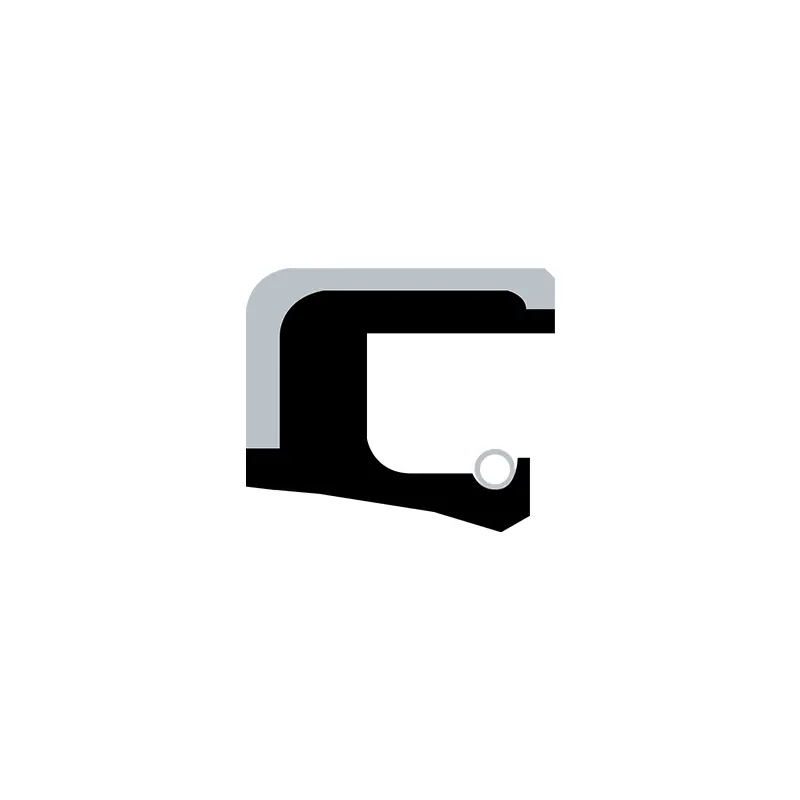

يتكون هيكل ختم زيت الهيكل العظمي من ثلاثة أجزاء: جسم ختم ، وتعزيز الهيكل العظمي وربيع لفائف الإيقاع الذاتي. ينقسم جسم الختم إلى أسفل ، الخصر ، الشفة الحافة وختم الشفة وفقًا لأجزاء مختلفة. عادةً ما يكون القطر الداخلي لختم زيت الهيكل العظمي في الحالة الحرة أصغر من قطر العمود ، وله "مبلغ تداخل" معين. لذلك ، عندما يتم إدراج ختم الزيت في مقعد ختم الزيت والعمود ، فإن القوة المرنة لحافة ختم الزيت وقوة الانكماش في نابض لفائف الزاحف الذاتي تنتج قوة تثبيت شعاعي على العمود ، وبالتالي الحصول على أفضل تأثير الختم.
يحتوي ختم زيت RCTCN المزدوج ذو الضغط العالي على تصميم هيكل عظمي مقاوم للضغط بشكل عام ، مع تشوه صغير للشفاه ، ويستخدم لإغلاق مهاوي الدوران في المواقف المعرضة للضغط.
ميزات وتطبيقات المنتج:
تدوير بنية التثبيت ومتطلبات الأختام الشفاه الدوارة
1. مواد العمود: يتم استخدام الصلب الكربوني والفولاذ المقاوم للصدأ بشكل شائع. يتم استخدام طلاء الكروم بسرعة عالية ، HRC40-45.
2. تصميم العمود الدوار والأخدود: سطح العمود ناعم ويتم إزالة البوررات. سوف تنتج علامات المعالجة الحلزونية تأثير ضخ وتسبب تسرب. يوصى بطحن جزء تركيب ختم الزيت مع خشونة السطح من RA0.1-0.5um. وتصبح أكثر سلاسة مع زيادة السرعة.

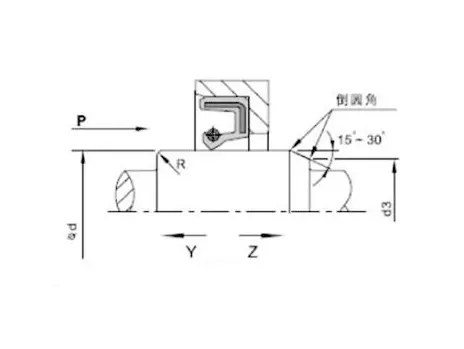

لاحتياجات التثبيت والتفكيك ، يجب أن يكون العمود والأخدود مشطوفين أو تقريب. كما هو مبين في الشكلين 1 و 2.

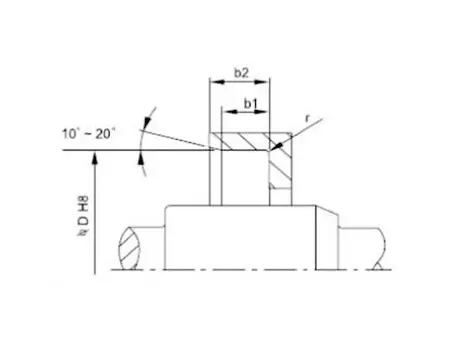

الشكل 1 الشكل 1 للأخدود تصميم شامفر
| ارتفاع الختم ب | B1 (0.85xb) مم | B2 (B+0.3) مم | ص الأعلى. |
| 7 | 5.95 | 7.3 | 0.5 |
| 8 | 6.80 | 8.3 | 0.5 |
| 10 | 8.50 | 10.3 | 0.5 |
| 12 | 10.30 | 12.3 | 0.7 |
| 15 | 12.75 | 15.3 | 0.7 |
| 20 | 17.00 | 20.3 | 0.7 |
الشكل 2 الشكل 2 تصميم الشارع من العمود الدوار
| d | D3 | R |
|
d | D3 | R |
| <10 | D-1.5 | 2 | 70 ~ 95 | D-4.5 | 5 | |
| 10 ~ 20 | D-2.0 | 2 | 95 ~ 130 | D -5.5 | 6 | |
| 20 ~ 30 | D-2.5 | 3 | 130 ~ 240 | D-7.0 | 8 | |
| 30 ~ 40 | D-3.0 | 3 | 240 ~ 500 | D-11.0 | 12 | |
| 40 ~ 50 | D-3.5 | 4 | 500 ~ 800 | D-14.0 | 14 | |
| 50 ~ 70 | D -4.0 | 4 | 800 ~ 1250 | D-18.0 | 16 |

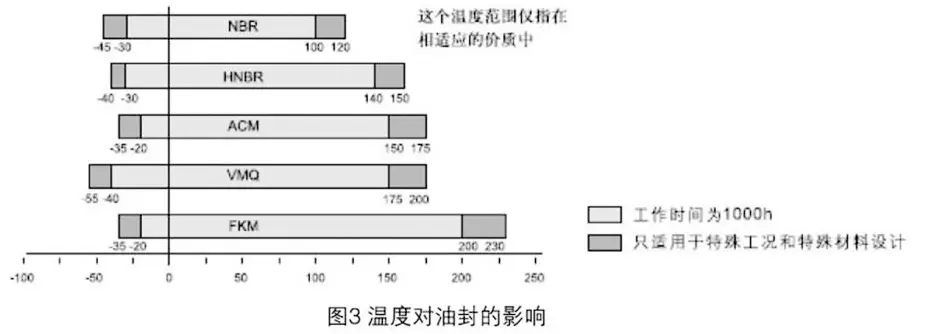

هناك العشرات من العوامل التي تؤثر على تأثير الختم لأختام الشفاه الدوارة. بالإضافة إلى مادة وهيكل ختم الزيت نفسه ، فإن عوامل أخرى مثل المتوسطة ، ودرجة الحرارة ، والضغط ، والتشحيم ، والسرعة ، والخشونة ، وما إلى ذلك تؤثر أيضًا بشكل مباشر على تأثير الختم ، وغالبًا ما تتفاعل هذه العوامل مع بعضها البعض. الرسم البياني التالي هو مرجع المستخدم فقط.
تثبيت أختام الشفاه الدوارة: التثبيت الدقيق هو شرط أساسي لختم الزيت للعمل بشكل جيد.
| مخطط التثبيت (تثبيت التجويف) | ||
| طريقة التثبيت الصحيحة | ظروف العمل المعمول بها | طريقة التثبيت الخاطئة |
 |
لا ينطبق إلا عندما يتم تدفق الوجه النهائي لختم الزيت مع الوجه النهائي للتجويف. عندما يتحرك الجهاز الملحة بسرعة ، يجب وضع ختم الزيت بشكل مستقيم ، وإلا فقد يتم الضغط عليه. |
|
 |
من المناسب للوضع أن يكون الوجه النهائي لختم الزيت أقل من الوجه النهائي للتجويف. عندما يتحرك الجهاز الملحة بشكل أسرع ، يمكن أيضًا وضع ختم الزيت بشكل جيد. ومع ذلك ، فإن هذا النوع من المباراة الهيكلية نفسه ليس له وضع شعاعي ، وبالتالي فإن العمودية المحورية للوحة المسطحة ورمح الضغط للجهاز الملحة يجب أن تصل إلى دقة معينة. |
 |
 |
ينطبق على الموقف الذي يكون فيه الوجه النهائي لختم الزيت أقل من الوجه النهائي للتجويف. عندما يتحرك الجهاز الملحة بسرعة ، من الضروري التأكد من وضع ختم الزيت بشكل صحيح ، وإلا فقد يتم الضغط عليه. |
 |
 |
إنه مناسب فقط للصيانة أو ظروف التثبيت البسيطة بدون معدات الضغط. نظرًا لأنه لا يمكن الضغط على عملية التثبيت بشكل موحد ، ستحدث حتما مشاكل التثبيت المختلفة. يتم منع الانحراف الشعاعي بشكل أساسي أثناء التثبيت ، والذي قد يسبب تشوهًا في ختم الزيت ، أو تلف بثق المطاط لجزء التزاوج عن ختم الزيت (الدائرة الخارجية) الناجم عن التوقف أثناء التثبيت. لذلك ، لا ينصح طريقة التثبيت هذه بشكل عام. |
 |

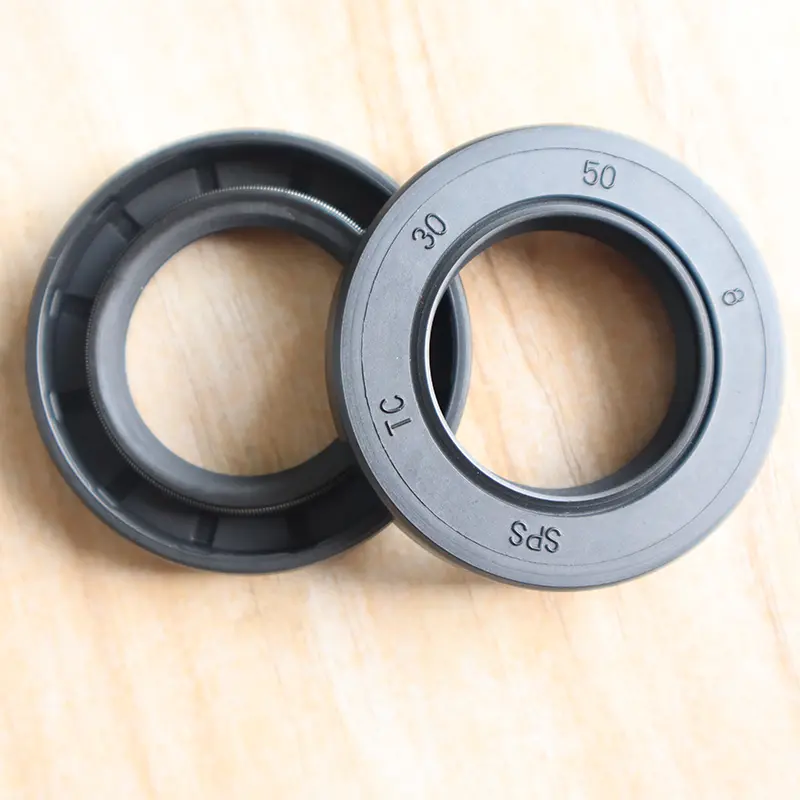

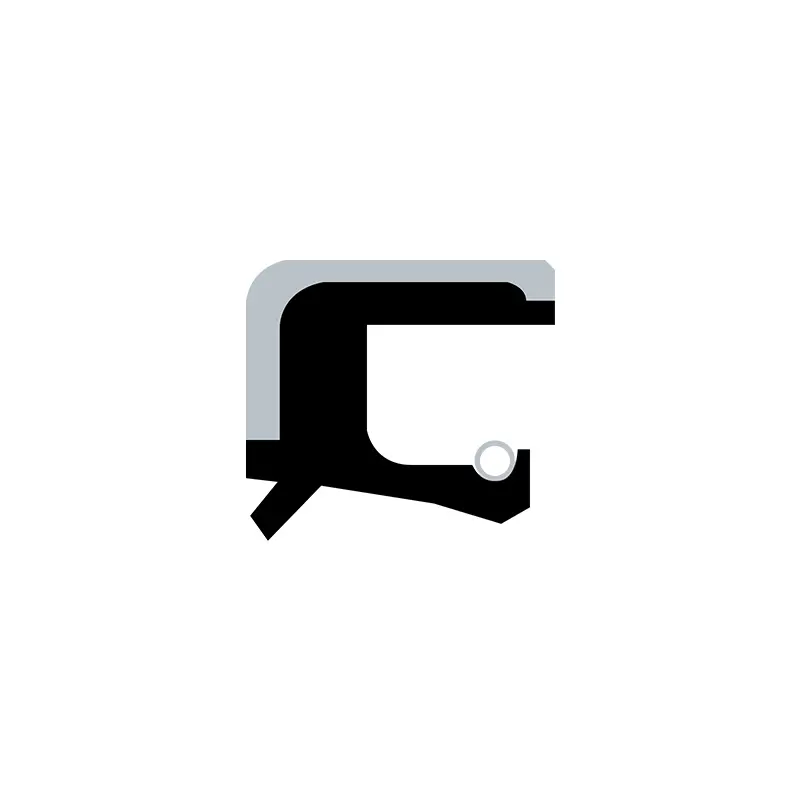

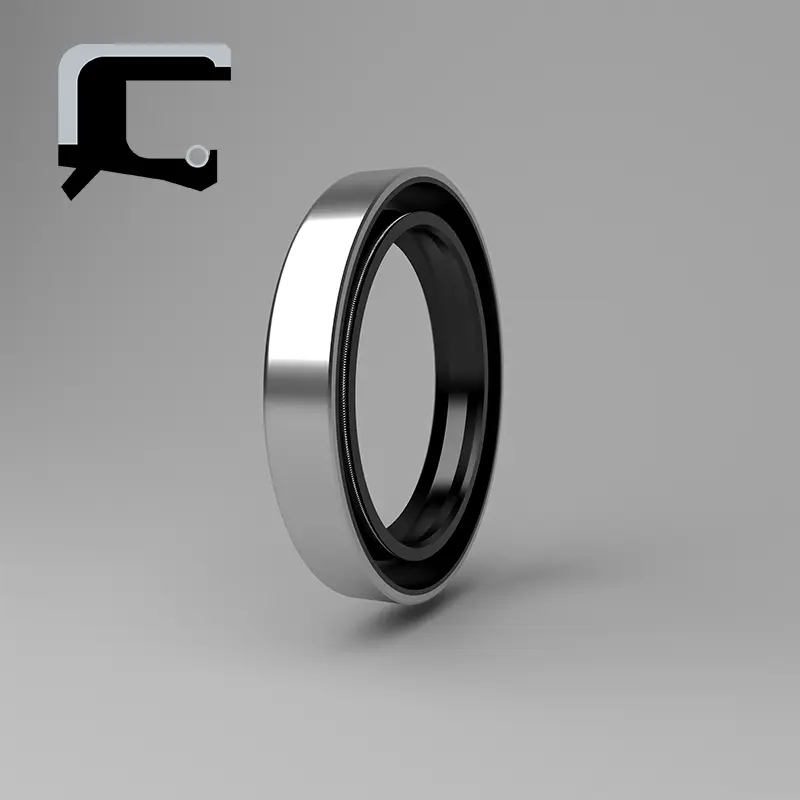

أختام زيت TC/SC/TB/SB:
| شكل مستعرض | نموذج | طلب | ضغط | درجة حرارة | سرعة | واسطة | مادة |
 |
TC | ختم ، مقاومة للغبار | 0.03MPa | -30 ~+160 | 20m/s | زيت التشحيم ، الشحوم | NBR/FKM+الصلب الكربوني |
 |
SC | ختم | |||||
 |
السل | ختم ، مقاومة للغبار | -30 ~+100 | 25m/s | الماء ، الزيت ، الشحوم | NBR+الصلب الكربوني | |
 |
SB | ختم |
