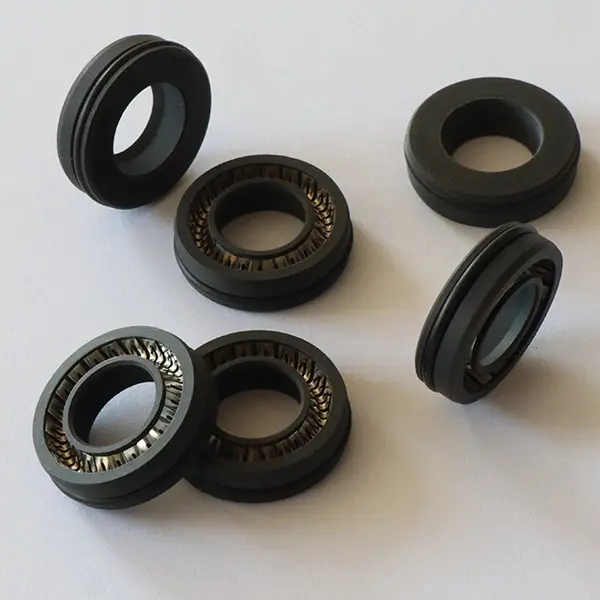

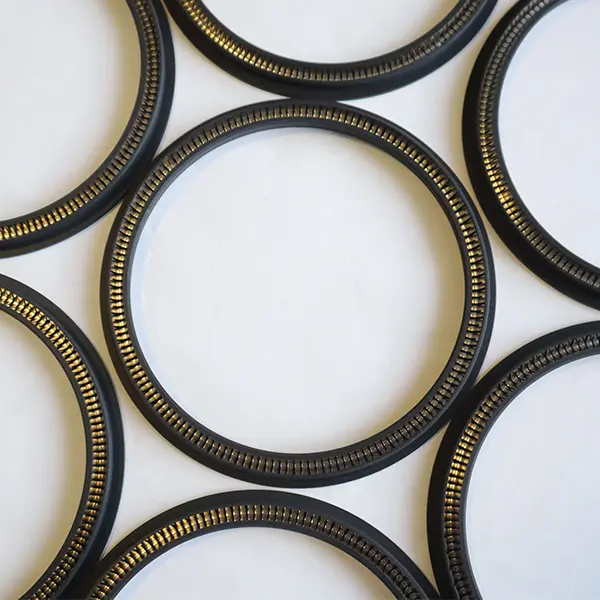

من بين الأختام التي تنجأها الربيع الدوارة ، يوجد أساسا نوعان: RC2055 و RC2056. تقوم Ruichen Seals بدراسة تطوير وتصنيع منتجات Seal لسنوات عديدة. وفقًا للمواقف المختلفة والاحتياجات المختلفة ، فقد أتقن تصميمات أكثر تفصيلاً.

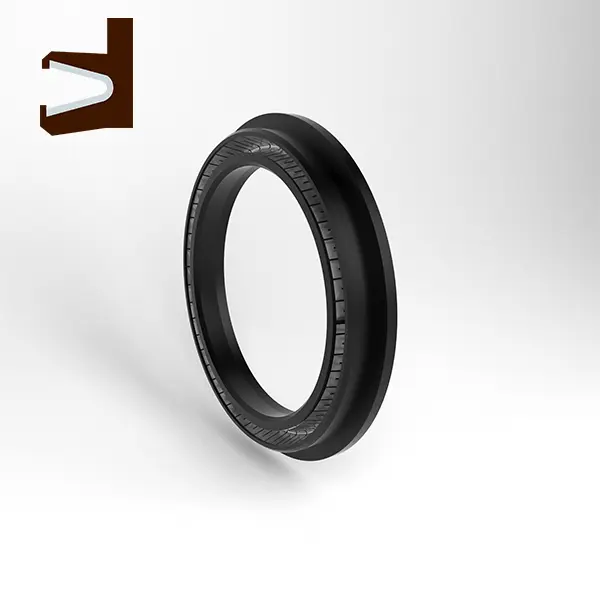

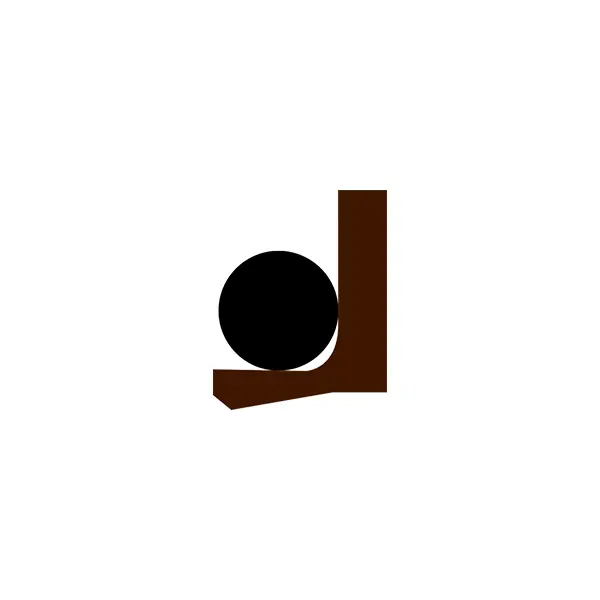

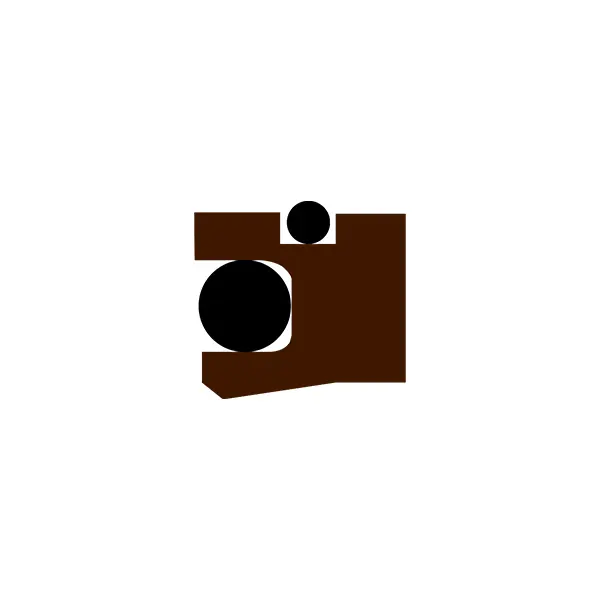

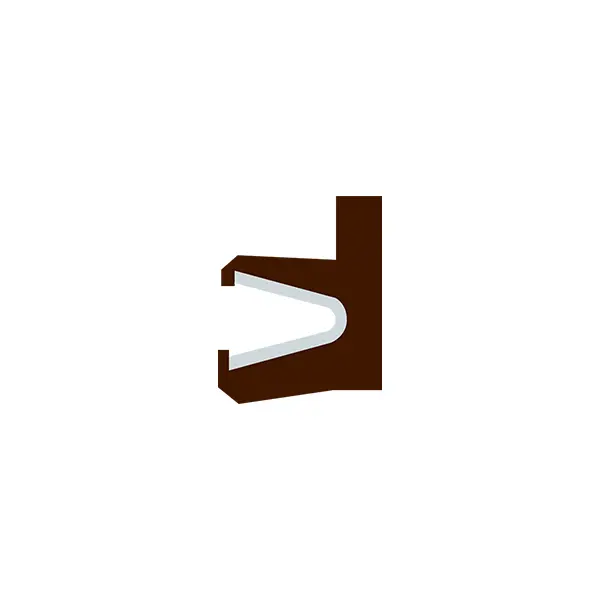

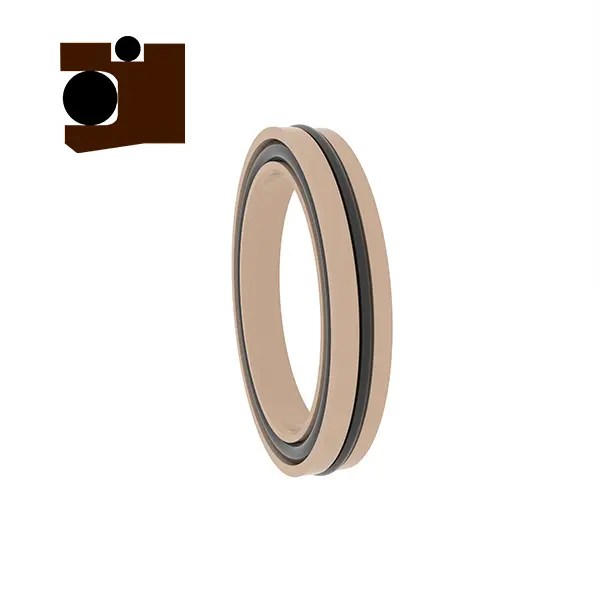

RC2055 عبارة عن ختم مقلاة دوارة ، RC2055-B عبارة عن ختم مسننة دوار ، و RC2055-C عبارة عن ختم مزيج على شكل Y. أخاديد الثلاثة قابلة للتبديل. فهي أختام عالية الوظائف مع ضغط أحادي الاتجاه مطبق على مهاوي الدوارة. من بينها ، يتكون ختم pan-pan الروتاري RC2055 من نوابض من الفولاذ المقاوم للصدأ والبلاستيك عالي الوظائف. عند استخدام RC2055-B و RC2055-C ، من الضروري تحديد مواد المطابقة المطابقة بشكل معقول.

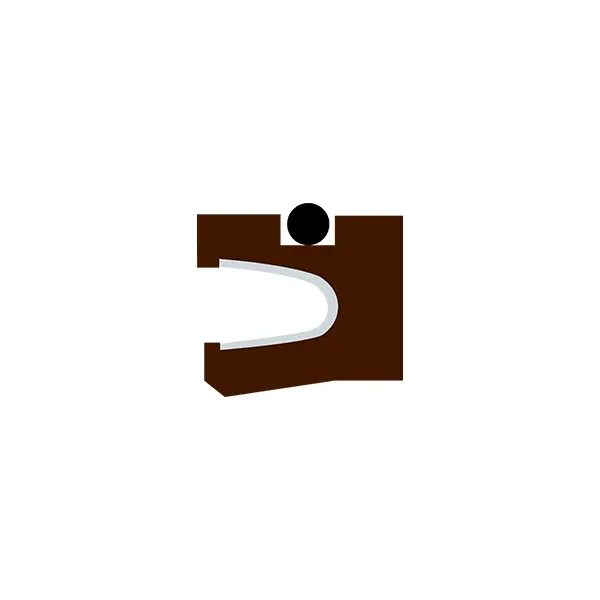

RC2056 عبارة عن ختم مقلاة دوارة ، و RC2056-B عبارة عن ختم مزيج على شكل Y دوار. يمكن أيضًا تبادل الأخاديد. كما أنها مناسبة للاستخدام في مهاوي الدوارة. من بينها ، يتكون ختم pan-pan الروتاري RC2056 من نوابض من الفولاذ المقاوم للصدأ والبلاستيك عالي الوظائف. عند استخدام RC2056-B ، ومن الضروري تحديد مواد المطابقة المطابقة للمواد المطابقة.
ميزات وتطبيقات المنتج:
ميزات المنتج:
الأداء العالي: يتم الجمع بين الينابيع الفولاذ المقاوم للصدأ والبلاستيك عالي الوظائف لضمان أداء ختم ممتاز ومتانة.
قابلية التبادل: تصميم الأخدود للمنتجات في السلسلة هو نفسه ، والذي يتيح للتبادل والتكيف المرن مع ظروف عمل مختلفة.
قابلة للتطبيق على نطاق واسع: مناسبة لختم الضغط في اتجاه واحد من مهاوي الدوار لتلبية الاحتياجات الصناعية المتنوعة.
المرنة الاختيارية: RC2055-B ، RC2055-C و RC2056-B تدعم اختيار مواد المطابقة المطابقة وفقًا لظروف العمل لتحسين القدرة على التكيف.
سيناريوهات التطبيق:
يعد ختم الضغط في اتجاه واحد من مهاوي الدوران مناسبًا للمعدات الصناعية والآلات الهندسية والأنظمة الهيدروليكية ، إلخ.
المناسبات التي يلزم الختم عالي الوظائف ، مثل البتروكيماويات ، ومعدات الطاقة ، والآلات الثقيلة ، إلخ.
المزايا الفنية:
توفر نوابض الفولاذ المقاوم للصدأ قوة شعاعية مستقرة لضمان تأثير الختم على المدى الطويل.
مزيج من المواد البلاستيكية عالية الوظائف والمواد المطاطية مناسبة للضغط العالي وظروف العمل عالية السرعة.
يقوم تصميم الأخدود القابل للتبديل بتبسيط التثبيت والصيانة ويقلل من تكلفة الاستخدام.
اقتراحات الاستخدام:
حدد نموذج الختم المناسب ومواد المطاطية وفقًا لظروف العمل المحددة.
تأكد من أن الأخدود نظيف أثناء التثبيت لتجنب تلف الختم.
RC2055
ظروف العمل المعمول بها (يجب ألا تظهر قيم الحد في نفس الوقت)
| ضغط (MPA) | درجة حرارة (℃) | سرعة (آنسة) | واسطة | |||
| ≤35 | RC2055 | RC2055-B/C. | RC2055 | RC2055-B | RC2055-C | تقريبا جميع وسائل الإعلام السائلة والغاز |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
اختيار المواد
1. يمكن تحديد مواد الحلقة O المطابقة: RO1 Nitrile Rubber (NBR) ، RO2 FluororUbber (FKM) ، إلخ.
2. مواد حلقة الختم: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، UPE ، PK1 ، PK2 ، إلخ.
3. ربيع الفولاذ المقاوم للصدأ: ربيع على شكل حرف V.
مثال طلب
RC2055- 40-PTFE4+V قطر العمود 40 ، مادة حلقة الختم هي PTFE4 ، نابض الفولاذ المقاوم للصدأ هو ربيع على شكل حرف V
RC2055-B-40-PTFE4+R02 قطر العمود هو 40 ، مادة حلقة الختم هي PTFE4 ، مطابقة الحلقة O fluororubber
RC20555-C-40-PTFE4+R02 قطر العمود هو 40 ، مادة حلقة الختم هي PTFE4 ، مطابقة O-Ring هي fluororubber

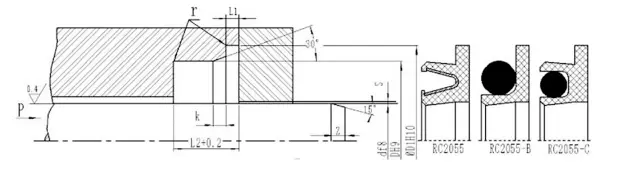

جدول معلمة المواصفات (جميع المواصفات ضمن نطاق المعلمة متوفرة)
| نطاق قطر قضيب D F8 | قطر الأخدود DH9 | قطر الأخدود D1H10 | عمق الحافة L1 | عرض الأخدود ل | استيراد شارع ك | خلوص شعاعي S Max | طول شامفر | ص الأعلى | |
| 10mpa | 20mpa | ||||||||
| 5 ~ 19.9 | D+5 | D+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0.8L | 0.8 |
| 20 ~ 39.9 | D+7 | D+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10.5 | D+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
ملاحظة: من المستحسن أن تكون صلابة سطح العمود الدوار HRC ≥ 58.

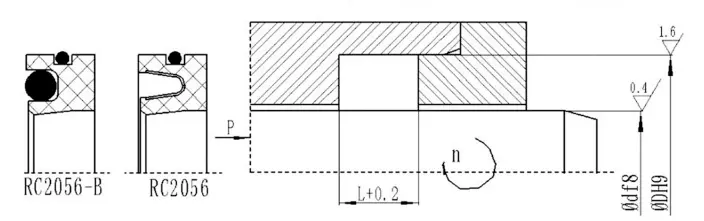

RC2056
ظروف العمل المعمول بها (يجب ألا تظهر قيم الحد في نفس الوقت)
| ضغط (MPA) | درجة حرارة (℃) | سرعة (آنسة) | واسطة | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | تقريبا جميع وسائل الإعلام السائلة والغاز |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
اختيار المواد
1. يمكن تحديد مواد الحلقة O المطابقة: RO1 Nitrile Rubber (NBR) ، RO2 FluororUbber (FKM) ، إلخ.
2. مواد حلقة الختم: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، UPE ، PK1 ، PK2 ، إلخ. 3. ربيع الفولاذ المقاوم للصدأ: ربيع على شكل حرف V.
مثال طلب
rc2056-40*62*8-ptfe4+v d*d*l ، مادة حلقة الختم هي ptfe4 ، والزنبرك الفولاذ المقاوم للصدأ هو ربيع على شكل V RC2056-B-40*62*8-PTFE4+R02 D*D*L ، مادة حلقة الختم هي PTFE4 ، والحلقة O المطابقة هي fluororubber
