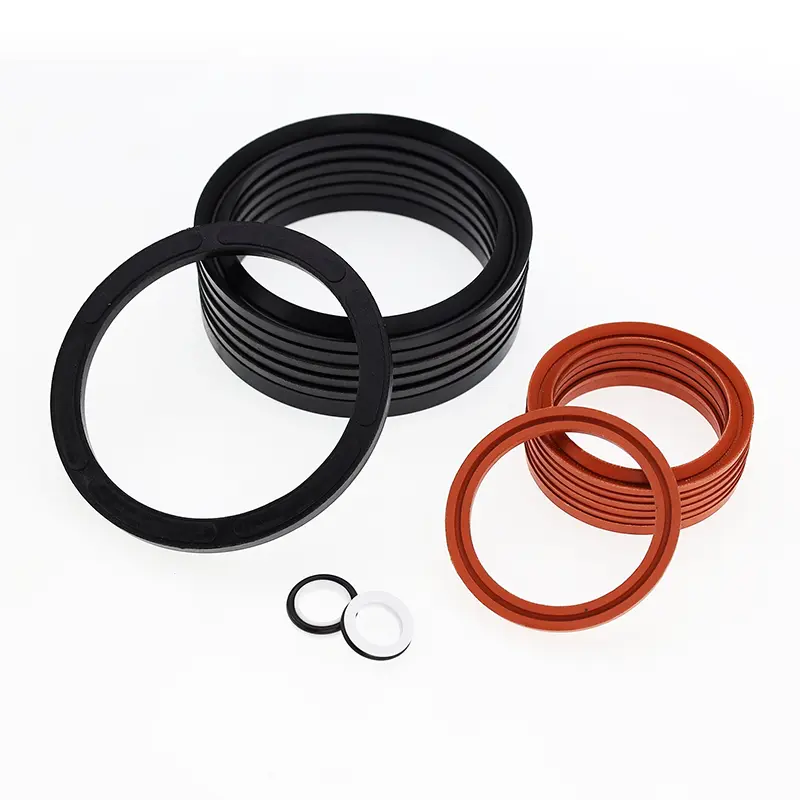

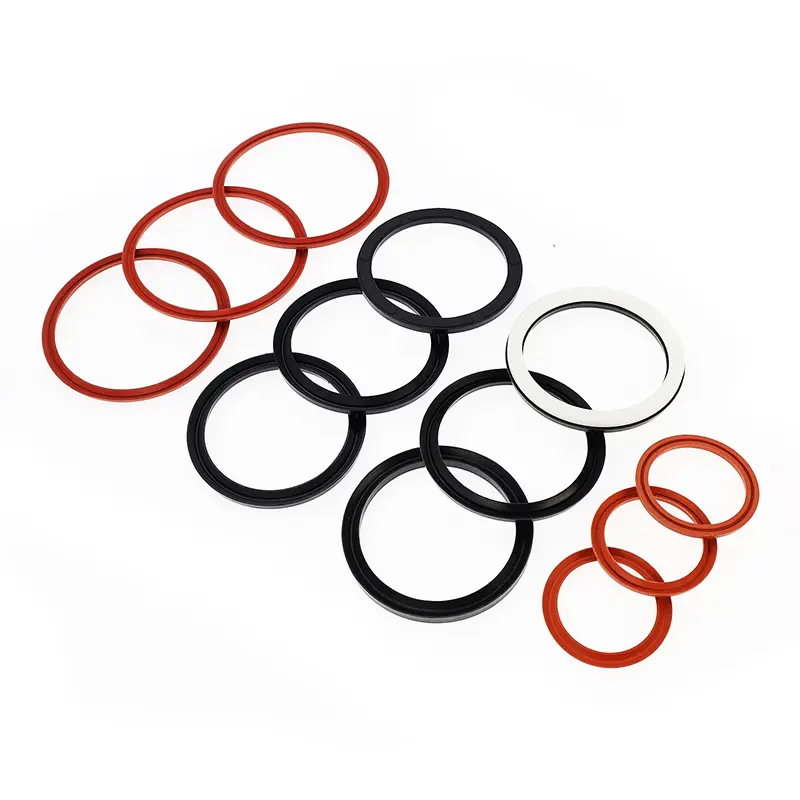

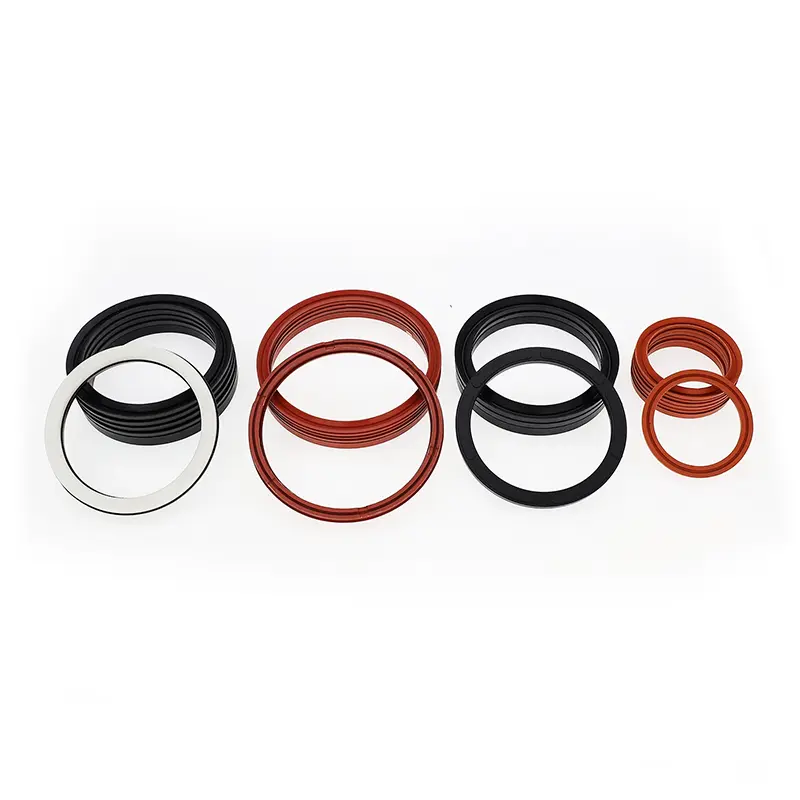

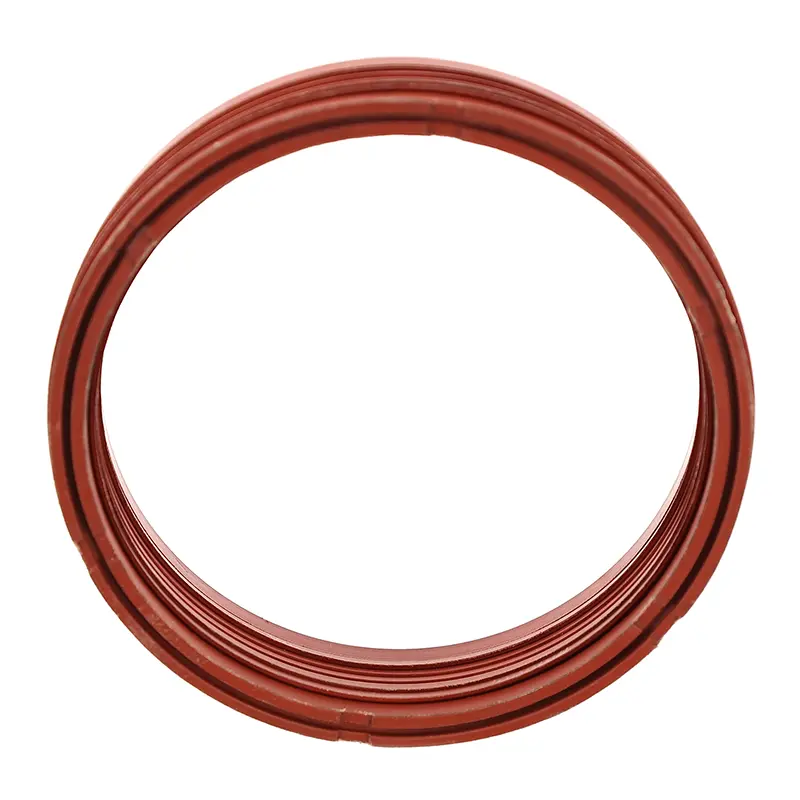

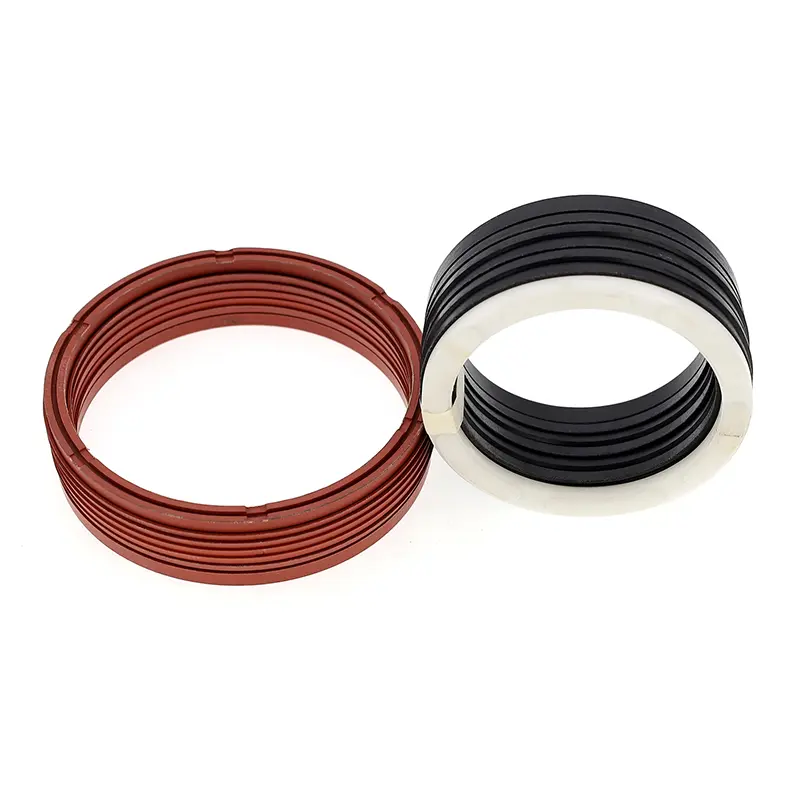

يتكون الختم المركب على شكل حرف V لقضبان المكبس من مجموعة (من ثلاث حلقات على الأقل) على شكل حرف V، وحلقة ضغط، وحلقة دعم. إنها مناسبة لختم الضغط أحادي الاتجاه في التطبيقات الهيدروليكية الترددية. يجب استخدام مادة شحم متوافقة مع مادة الختم أثناء التثبيت. لا يمكن تثبيته في أخدود متجانس (مغلق).
سمات:
1. تتوفر مجموعة واسعة من المواد، مما يسمح بالتعديل الأمثل ليناسب التطبيقات المختلفة.
2. مناسب للاستخدام في ظروف التشغيل القاسية، والتكيف مع جميع الوسائط تقريبًا والظروف الصعبة.
3. عمر خدمة طويل، مناسب لأختام التشحيم الخالية من الزيت (مع اختيار المواد المناسبة).
4. يمكن تحقيق أداء الختم والاحتكاك القابل للتعديل عن طريق ضبط الحشية، ويمكن تعديل البعد المحوري عن طريق إضافة أو إزالة حلقات الختم على شكل V.
5. فعال حتى مع سوء جودة سطح الختم.
شروط التشغيل المعمول بها (يجب ألا تظهر القيم المتطرفة في وقت واحد)
|
الضغط ميغاباسكال |
درجة الحرارة |
السرعة م/ث |
واسطة |
|||
|
≥60 |
-35~+100 (مطاط النتريل أو مطاط قماش النتريل) |
-20~+200 (مطاط الفلور أو قماش مطاط الفلور) |
-200~+260 (PTFE) |
.50.5 (مطاط أو مطاط مقوى بالقماش) |
≥15 (PTFE) |
جميع الوسائط تقريبًا (اختيار معقول لمجموعة المواد) |
مواد
1. مواد حلقة الضغط: PTFE، نسيج مطاط النتريل بوتادين (NBR)، نسيج مطاط الفلوروروبر-بوتادين، النايلون، بولي أوكسي ميثيلين
2. مواد الحلقة على شكل V: PTFE، نسيج مطاط النتريل-بوتادين (NBR)، مطاط الفلور، نسيج مطاط الفلور-بوتادين، البولي يوريثين
3. مواد حلقة الدعم: نسيج مطاط النتريل بوتادين، نسيج مطاط الفلوروروبر-بوتادين، نايلون، بولي أوكسي ميثيلين، PTFE
مثال الطلب
|
نموذج |
مادة |
نطاق قابل للتطبيق |
ختم |
|
RC15-أ |
الحلقة V: قماش NBR، حلقة الضغط، حلقة الدعم: قماش NBR/PA/POM/PTFE |
درجة الحرارة العادية، والضغط المرتفع |
جيد |
|
RC15-ب |
الحلقة V: قماش FKM، حلقة الضغط، حلقة الدعم: قماش FKM/PTFE |
ارتفاع درجة الحرارة، وارتفاع الضغط |
جيد |
|
RC15-C |
الحلقة على شكل V: NBR، حلقة الضغط، حلقة الدعم: قماش NBR/PA/POM/PTFE |
درجة الحرارة العادية والضغط المتوسط والمنخفض |
ممتاز |
|
RC15-د |
الحلقة على شكل V: FKM، حلقة الضغط، حلقة الدعم: قماش FKM/PTFE |
ارتفاع درجة الحرارة والضغط المتوسط والمنخفض |
ممتاز |
|
RC15-E |
الحلقة على شكل V: مجموعة قماش NBR+NBR، حلقة الضغط، حلقة الدعم: قماش NBR/PA/POM/PTFE |
درجة الحرارة العادية والضغط المتوسط والعالي |
جيد جدًا |
|
RC15-F |
حلقة على شكل حرف V: مجموعة قماش FKM+FKM، حلقة ضغط، حلقة دعم: قماش FKM/PTFE |
ارتفاع درجة الحرارة والضغط المتوسط والعالي |
جيد جدًا |
|
RC15-G |
حلقة على شكل حرف V، حلقة ضغط، حلقة دعم: PTFE1/PTFE2/PTFE3/PTFE4 |
ارتفاع درجة الحرارة والضغط العالي وسائل الإعلام المسببة للتآكل |
طبيعي |
|
RC15-H |
حلقة على شكل حرف V: PU، حلقة ضغط، حلقة دعم: PU/PA/POM/PTFE |
درجة الحرارة العادية والضغط المتوسط والعالي |
جيد جدًا |

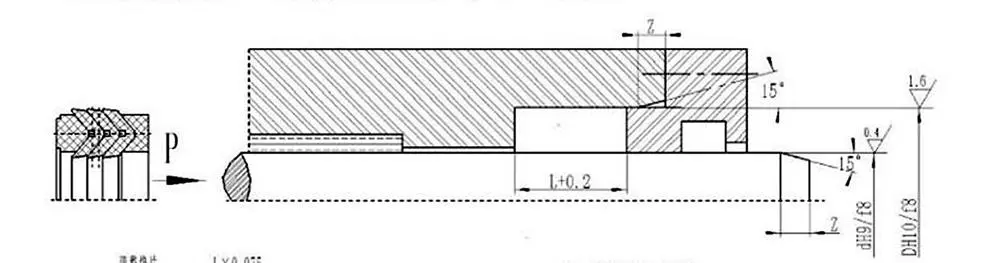

قواعد تركيب الشطب
|
قطر القضيب د |
طول الشطب زمين |
|
0~100 |
5 |
|
101 ~ 200 |
7.5 |
|
200 ~ 500 |
10 |
|
>500 |
12.5 |
يمكن تعديل الأختام على شكل حرف V في البعد المحوري عن طريق ضبط الحشية لتحقيق الختم والاحتكاك الأمثل. يمكن تمديد التآكل الأولي بعد التشغيل طويل الأمد عن طريق ضبط البعد المحوري. التصميم الموصى به للبعد المحوري لتجويف الختم القابل للتعديل هو 1.025 لتر، مع نطاق ضبط يبلغ 7.5% لتر.
