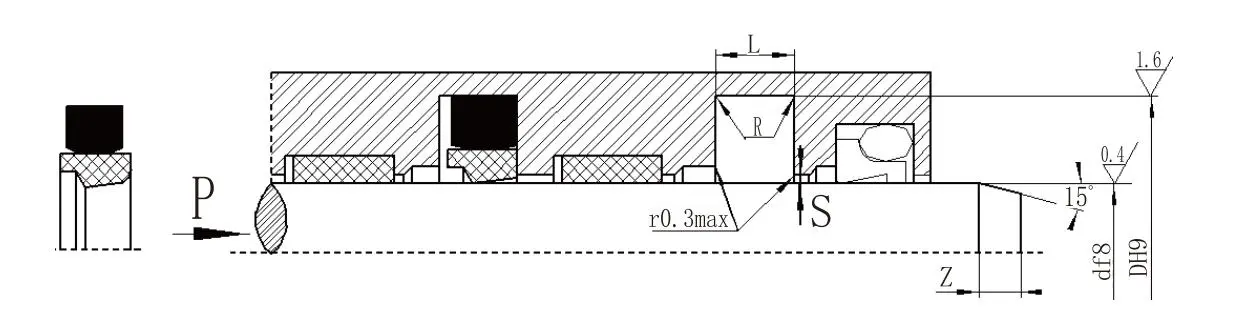

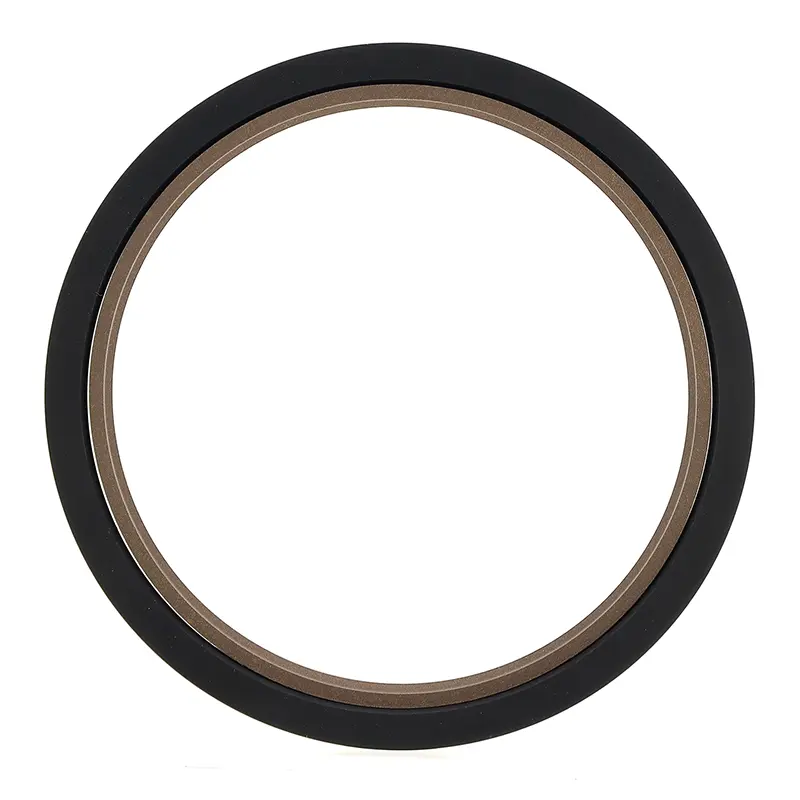

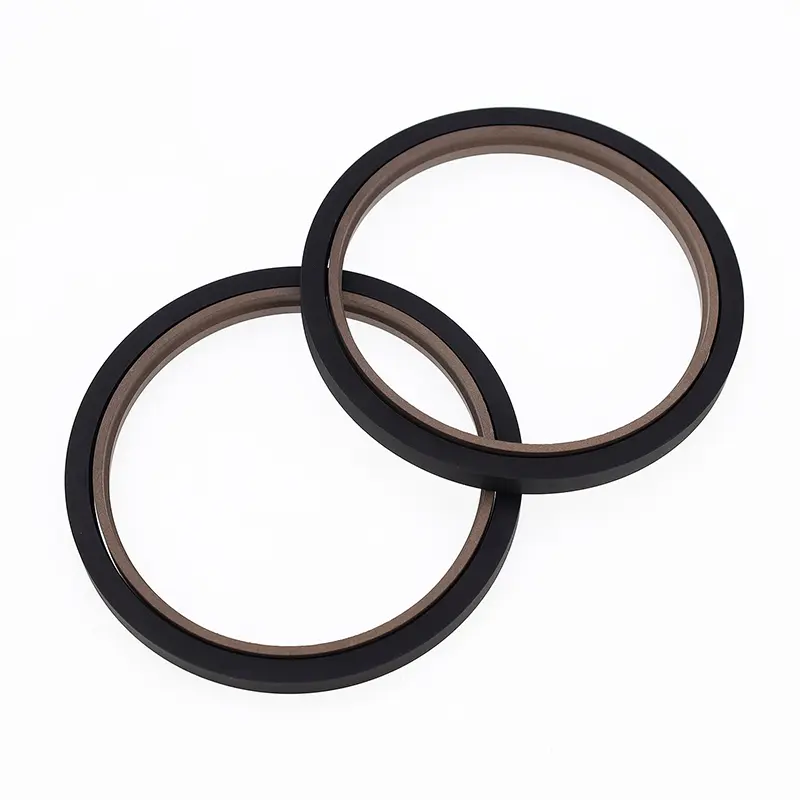

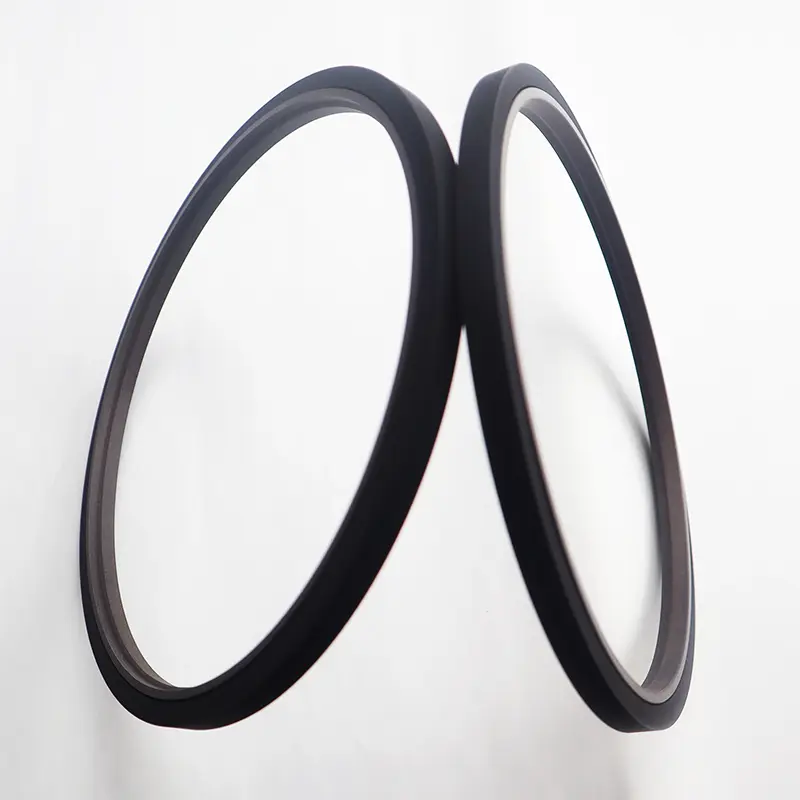

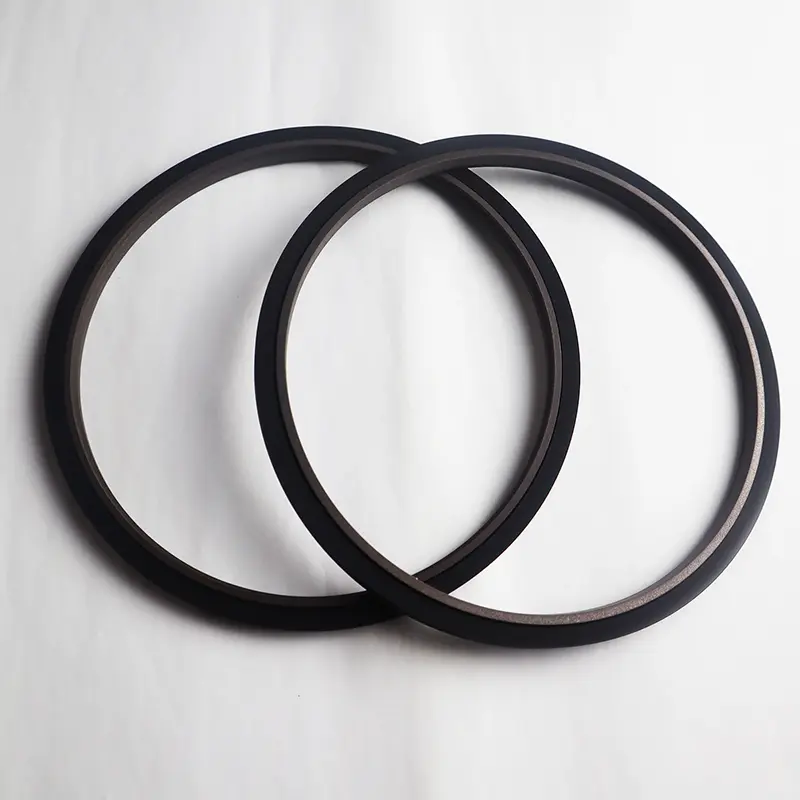

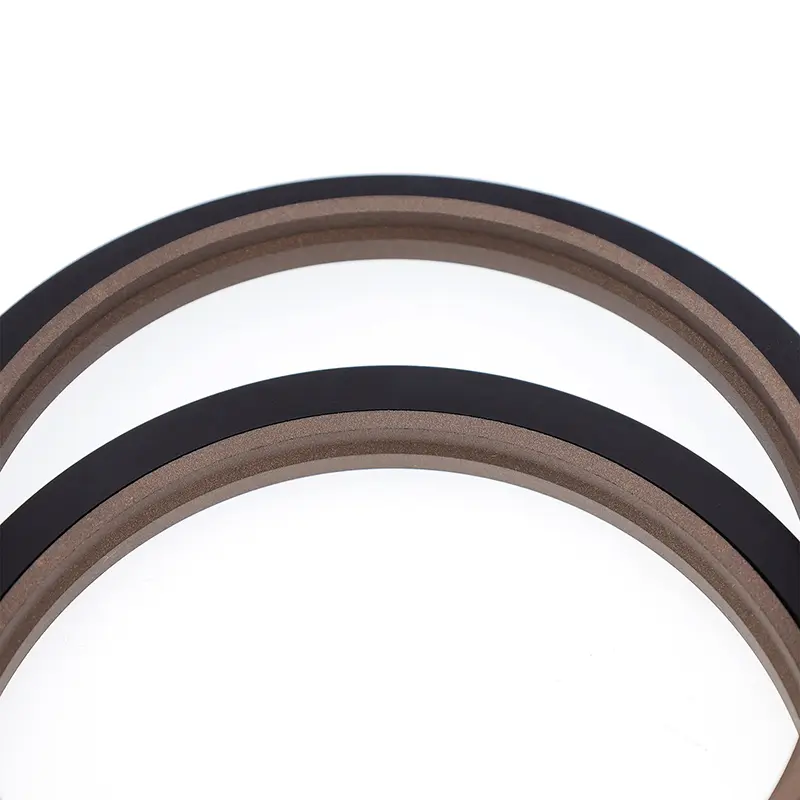

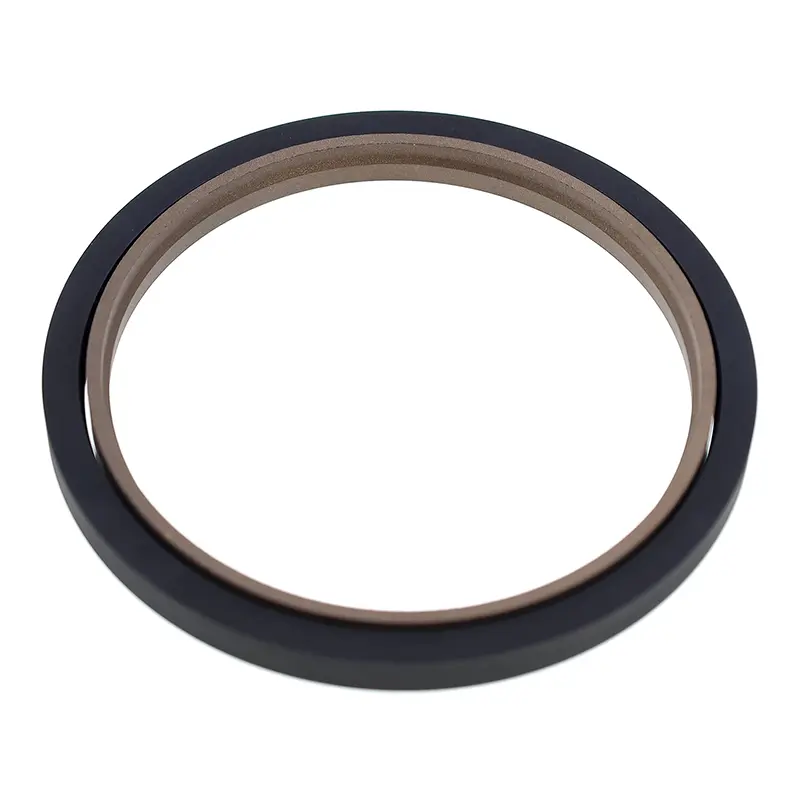

تتكون الأختام المتدرجة لقضيب المكبس للخدمة الشاقة (الأختام المتدرجة) من حلقة ختم متدرجة مملوءة بمادة PTFE وحلقة مطاطية مستطيلة. إنها مناسبة لختم الضغط أحادي الاتجاه في التطبيقات الهيدروليكية الترددية. توفر الحلقة المستطيلة قوة شعاعية وتعوض عن تآكل حلقة الختم. يتم استخدامها بشكل عام مع حلقة التوجيه. يجب استخدام الأخاديد المنفصلة (المفتوحة) للقضيب الذي يقل قطره عن 30 مم. وهي تستخدم عادة في المعدات الهيدروليكية الثقيلة.
سمات:
1. احتكاك منخفض، مقاومة بداية منخفضة، حركة سلسة، احتكاك ديناميكي وثابت متساوي، وعدم الزحف؛
2. استقرار الضغط العالي تحت الضغط والظروف القاسية.
3. عمر خدمة طويل، مناسب للأختام الخالية من الزيت؛
4. مناسبة لإغلاق الوسائط منخفضة اللزوجة مثل الماء.
شروط التشغيل المعمول بها (يجب ألا تظهر القيم المتطرفة في وقت واحد)
|
الضغط ميغاباسكال |
درجة الحرارة |
السرعة م/ث |
واسطة |
|
≥60 |
-35~+100 (مطابقة الحلقة O NBR) |
≥6 |
الزيت الهيدروليكي ذو الأساس المعدني، والسوائل المقاومة للهب (HFA/HFB)، والماء، وما إلى ذلك. |
|
-20~+200 (مطابقة الحلقة O FKM) |
اختيار المواد
1. المواد الحلقية المستطيلة المتاحة: مطاط النتريل R01 (NBR)، مطاط الفلور R02 (FKM)، إلخ.
2. مواد حلقة الختم: PTFE2، PTFE3، PTFE4، PU، وما إلى ذلك (انظر وصف المواد).
مثال الطلب
نموذج الطلب: RC12 - 40 × 55 × 7.5 مم - PTFE3 - طراز RO1 - قطر القضيب × قطر الأخدود × عرض الأخدود؛ PTFE3 - كود مادة PTFE المعدل؛ R01 - كود مادة الحلقة المستطيلة
