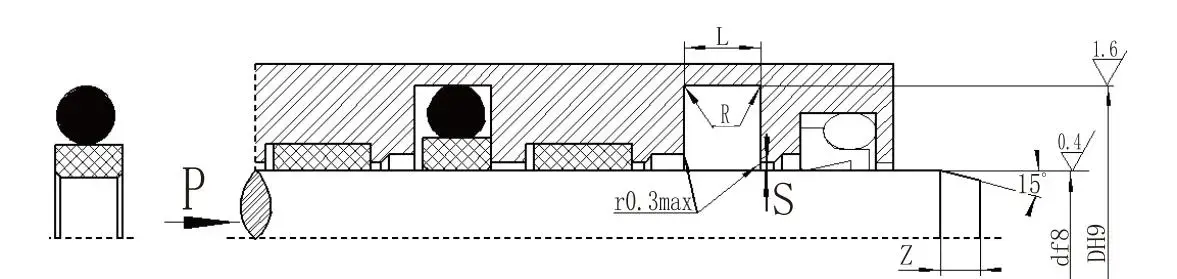

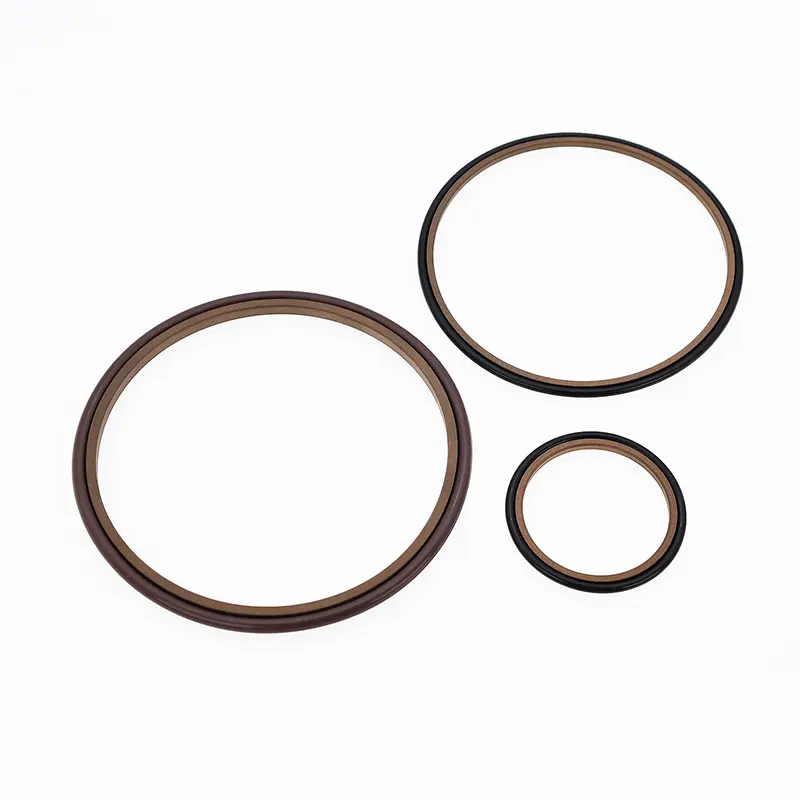

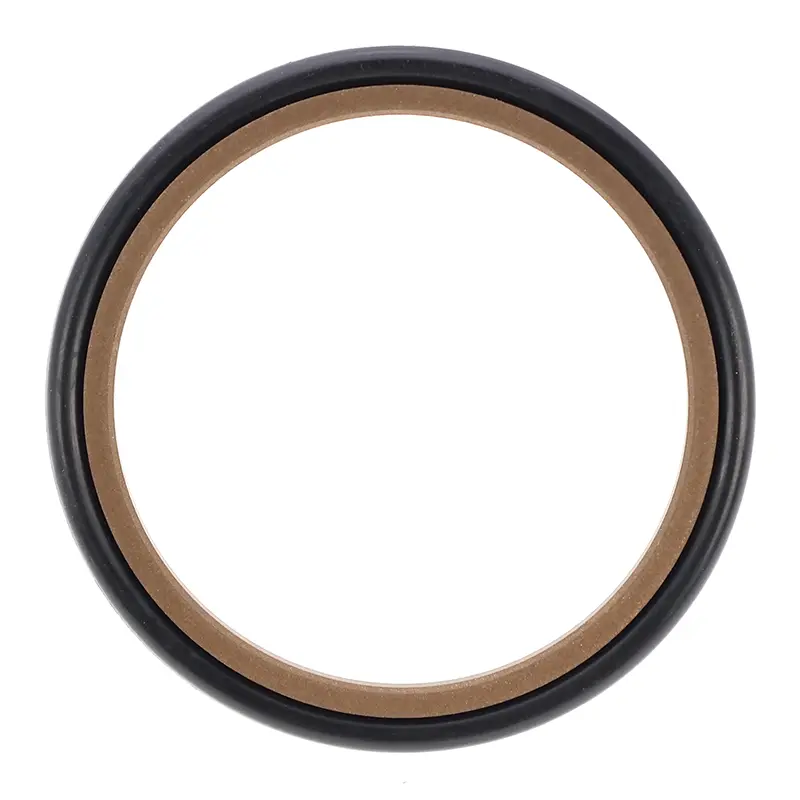

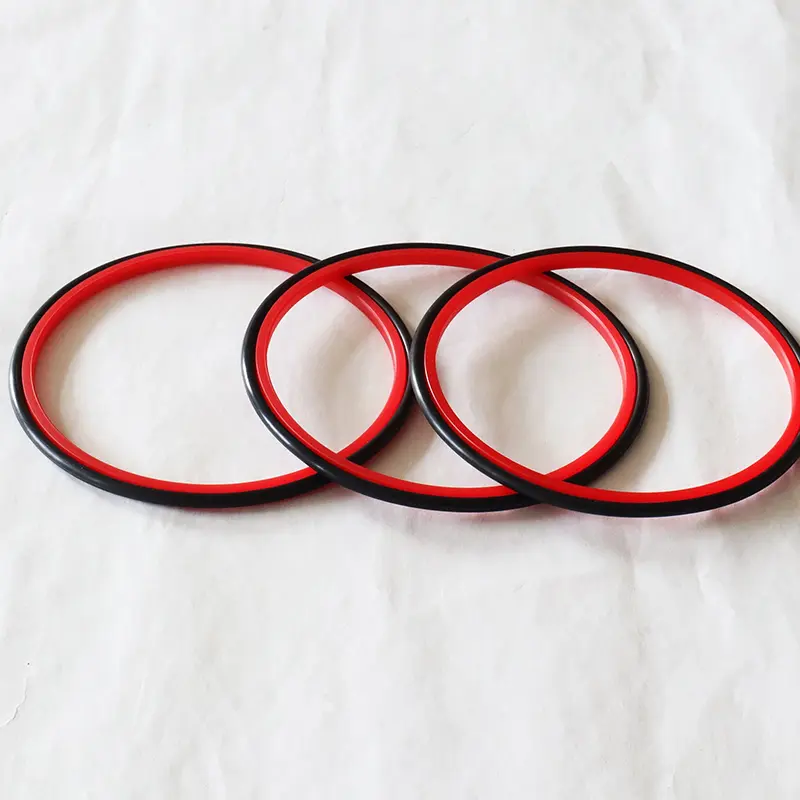

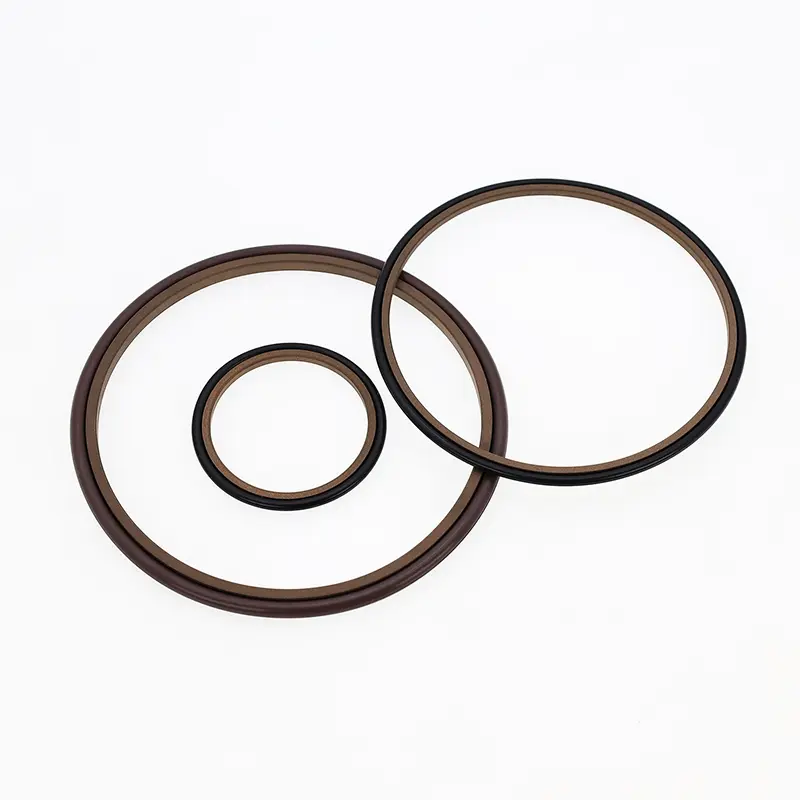

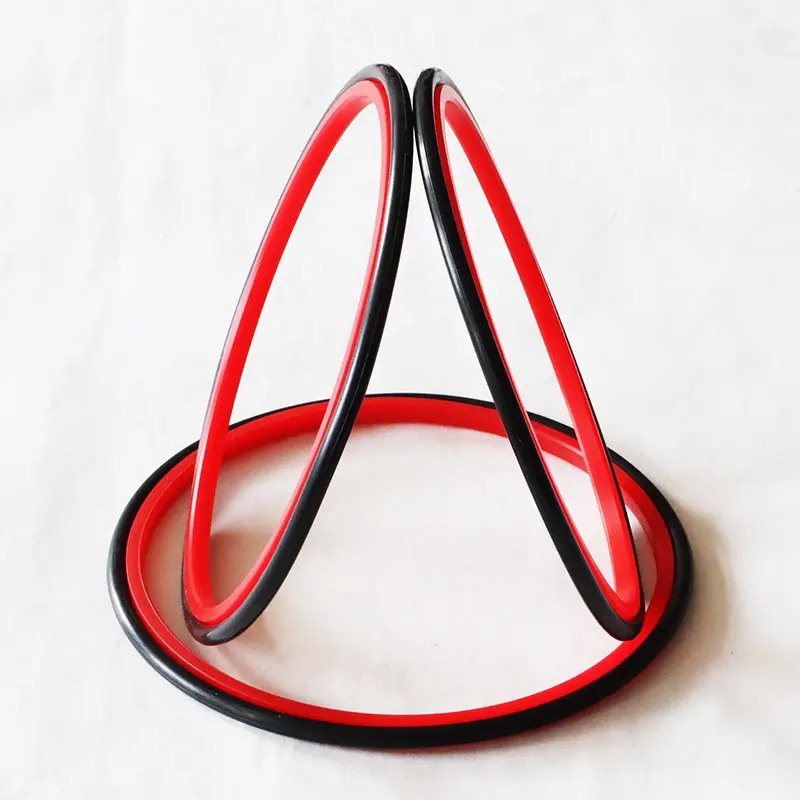

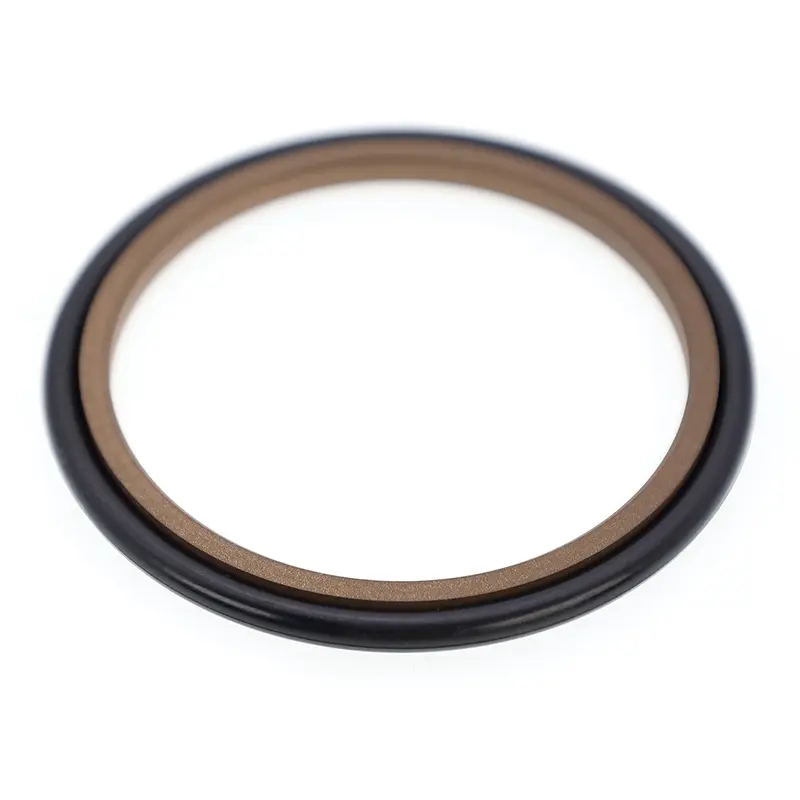

تتكون حلقات Glyd للأعمدة من حلقة إغلاق مستطيلة مملوءة بـ PTFE وحلقة على شكل O، مناسبة لختم الضغط ثنائي الاتجاه في التطبيقات الهيدروليكية الترددية. توفر الحلقة O قوة شعاعية وتعوض عن تآكل حلقة الختم. يتم استخدامها بشكل عام مع حلقة التوجيه. يجب استخدام الأخاديد المنفصلة (المفتوحة) للقضيب الذي يقل قطره عن 30 مم.
سمات:
1. احتكاك منخفض، مقاومة بداية منخفضة، حركة سلسة، احتكاك ديناميكي وثابت متساوي، وعدم الزحف؛
2. ضغط مستقر للغاية تحت الضغط والظروف القاسية.
3. عمر طويل، مناسب للختم الخالي من الزيت؛
4. مناسبة لختم الوسائط منخفضة اللزوجة مثل الماء.
ظروف العمل المطبقة (يجب ألا تظهر القيم الحدية في نفس الوقت)
|
الضغط ميغاباسكال |
درجة الحرارة |
السرعة م/ث |
واسطة |
|
≥60 |
-35~+100 (مطابقة الحلقة O NBR) |
≥6 |
الزيت الهيدروليكي ذو الأساس المعدني، والسوائل المقاومة للهب (HFA/HFB)، والماء، وما إلى ذلك. |
|
-20~+200 (مطابقة الحلقة O FKM) |
اختيار المواد
1. مواد الحلقة الدائرية المتاحة: مطاط النتريل البيوتاديين R01 (NBR)، مطاط الفلور RO2 (FKM)، إلخ.
2. مواد حلقة الختم: PTFE2، PTFE3، PTFE4، PU، إلخ.
مثال الطلب
نموذج الطلب: RC11-40x55.1x6.3-PTFE3-R01
نموذج الطلب: RC11-B-40x55.1x6.3-PTFE3-RO2 الموديل: قطر القضيب × قطر الأخدود × عرض الأخدود PTFE3 (PTFE المعدل) رمز المادة: R01، R02 - رمز مادة الحلقة الدائرية
