يتكون الختم المجمع المستطيل لقضبان المكبس من حلقة ختم مستطيلة مملوءة بـ PTFE وحلقة مطاطية مستطيلة. إنها مناسبة لختم الضغط ثنائي الاتجاه في التطبيقات الهيدروليكية والهوائية الترددية. توفر الحلقة المستطيلة قوة شعاعية وتعوض عن تآكل حلقة الختم. بالنسبة لأقطار القضيب الأقل من 30 مم، يجب استخدام تصميم الأخدود المنفصل (المفتوح).
سمات:
1. احتكاك منخفض، مقاومة بداية منخفضة، حركة سلسة، احتكاك ديناميكي وثابت متساوي، وعدم الزحف؛
2. ختم ثنائي الغرض للتطبيقات الهيدروليكية والهوائية، مناسب لختم الضغط ثنائي الاتجاه؛
3. عمر خدمة طويل، مناسب للتزييت الخالي من الزيت؛
4. تصميم مدمج لسهولة التركيب والصيانة.
شروط التشغيل المعمول بها (يجب ألا تظهر القيم المتطرفة في وقت واحد)
|
الضغط ميغاباسكال |
درجة الحرارة |
السرعة م/ث |
واسطة |
فجوة البثق Sالأعلى |
|
≥40 |
-35~+100 (مطابقة للحلقة المستطيلة NBR) |
≥4 |
الزيت الهيدروليكي ذو الأساس المعدني، والسوائل المقاومة للهب (HFA/HFB)، والماء، والغاز، وما إلى ذلك. |
0.4 (أقل من 25 ميجا باسكال) |
|
-20~+200 (مطابقة للحلقة المستطيلة FKM) |
0.2 (أقل من 40 ميجا باسكال) |
اختيار المواد
1. المواد المستطيلة المتاحة: مطاط النتريل R01 (NBR)، مطاط الفلور RO2 (FKM)، إلخ.
2. مواد حلقة الختم: PTFE2، PTFE3، PTFE4 (انظر وصف المادة).
مثال الطلب

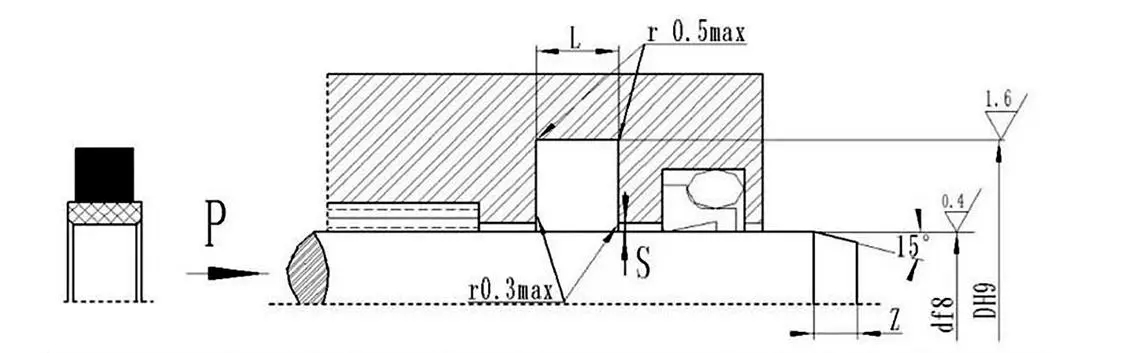

نموذج الطلب SPN-d*DL-PTFE3-R01: قطر القضيب*قطر قاع الأخدود*عرض الأخدود
نموذج SPN PTFE3 - كود مادة PTFE المعدل R01 - كود مادة الحلقة المستطيلة
