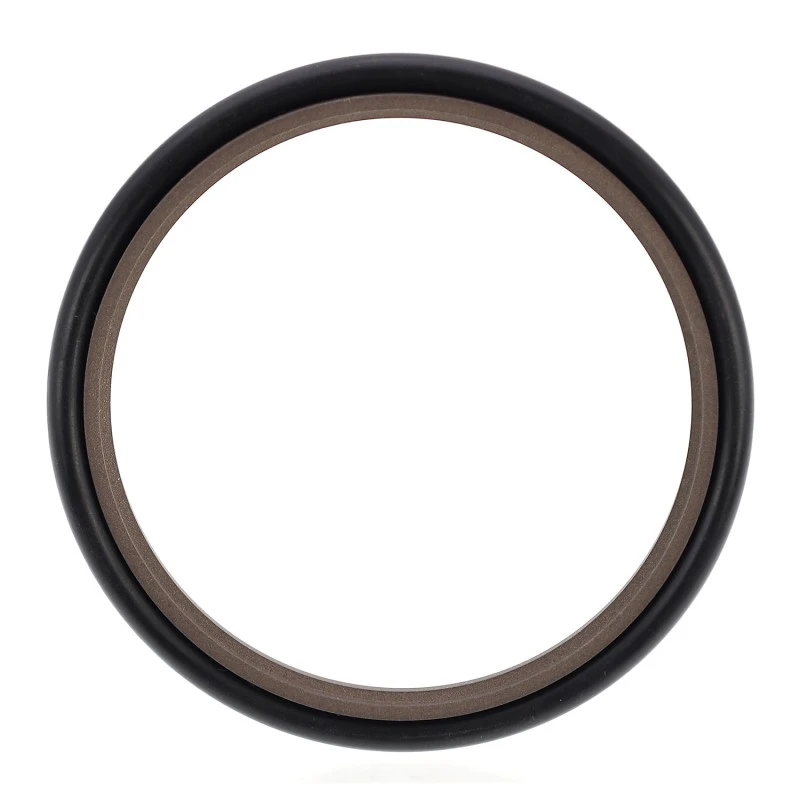

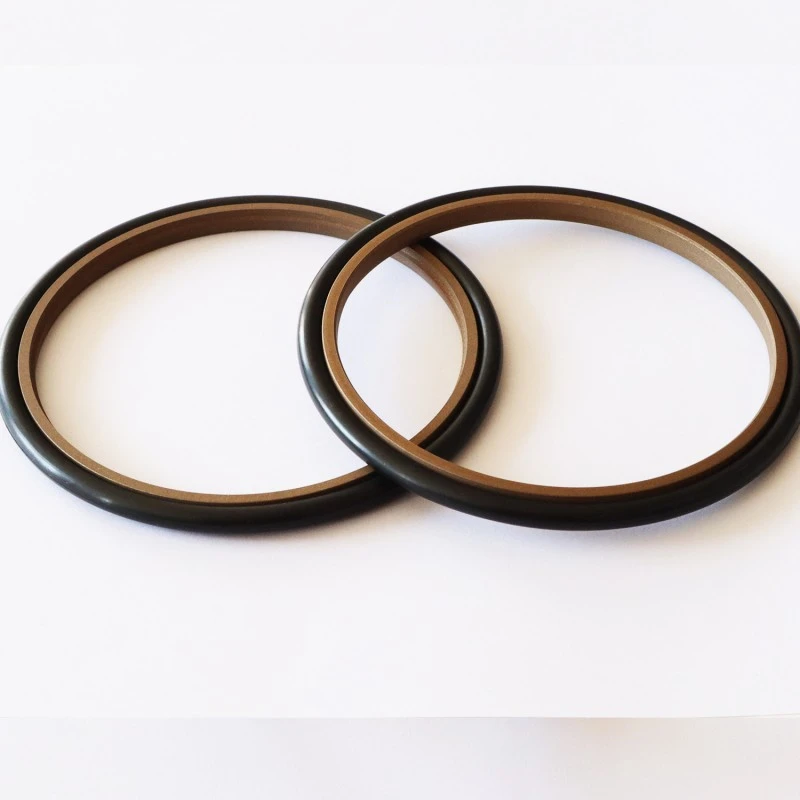

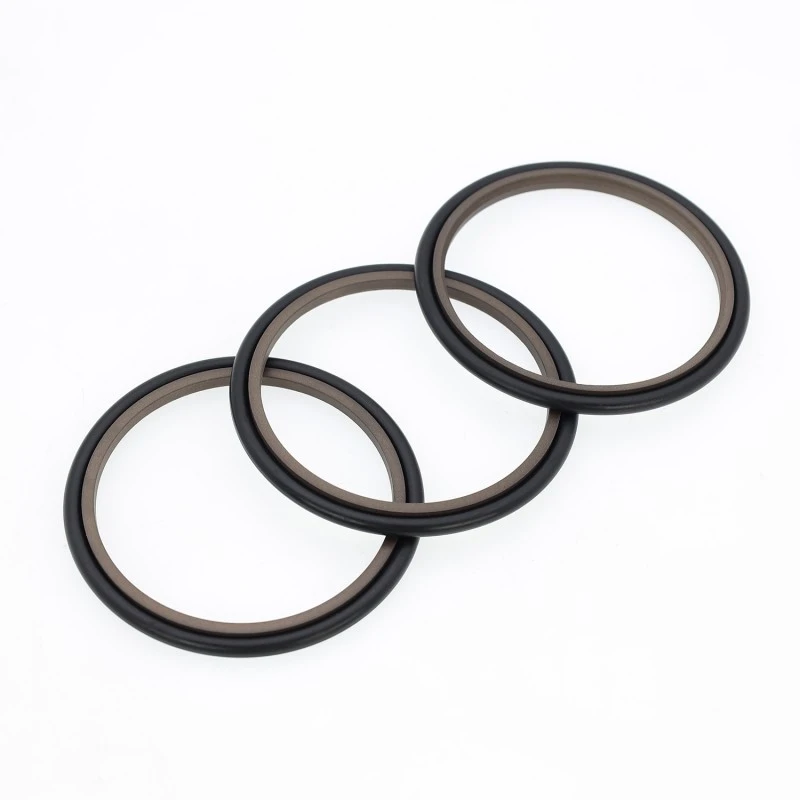

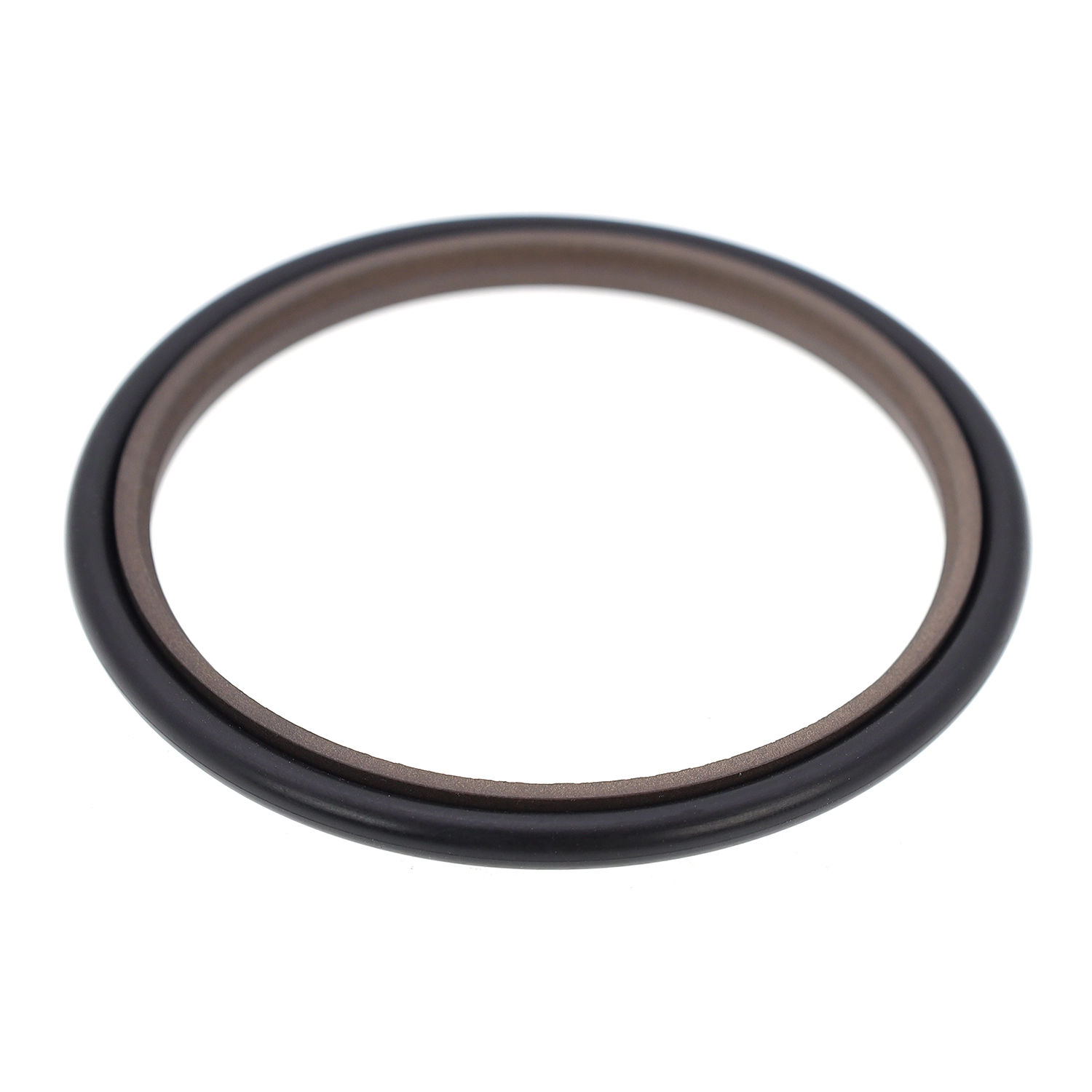

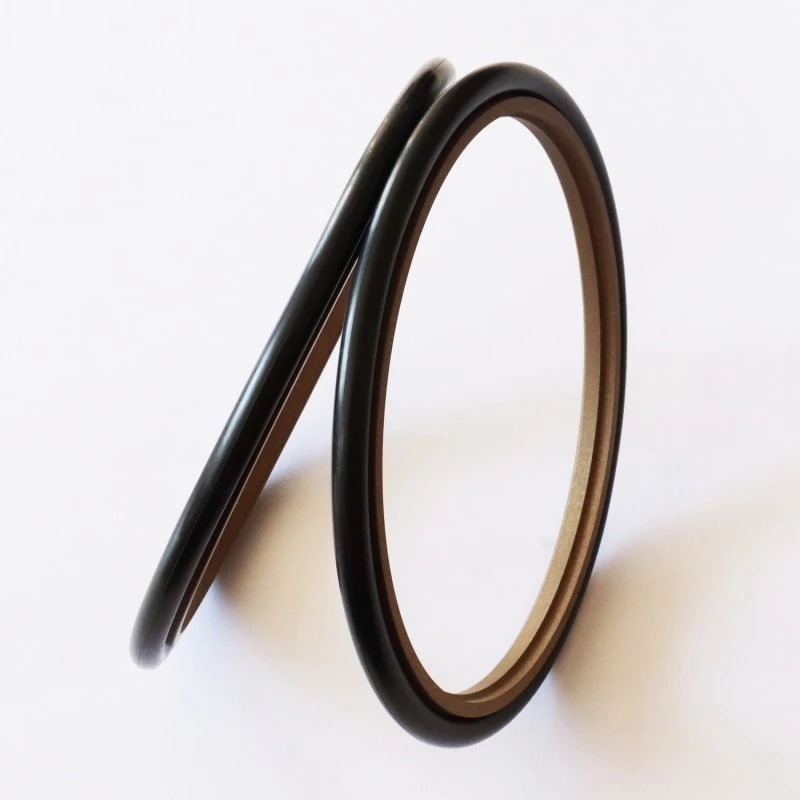

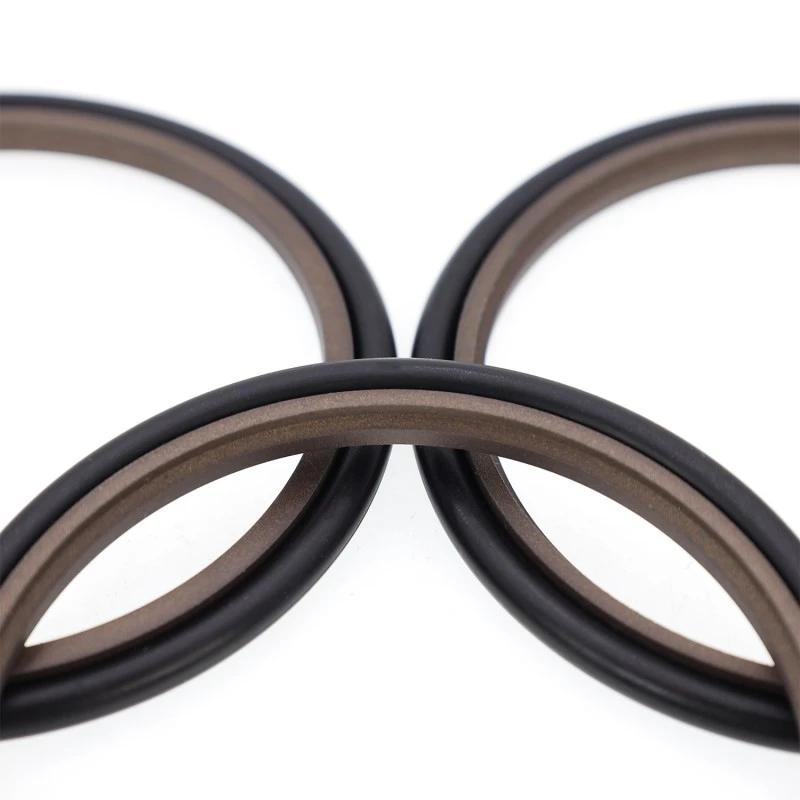

يتكون ختم الخطوة من حلقة ختم متدرجة مملوءة بـ PTFE وحلقة على شكل O، مناسبة لختم الضغط أحادي الاتجاه في التطبيقات الهيدروليكية الترددية. توفر الحلقة O قوة شعاعية وتعوض عن تآكل حلقة الختم. يتم استخدامه بشكل عام مع حلقة التوجيه. بالنسبة لأقطار القضيب الأقل من 30 مم، يجب استخدام تصميم الأخدود المنفصل (المفتوح).
سمات:
1. احتكاك منخفض، مقاومة بداية منخفضة، حركة سلسة، احتكاك ديناميكي وثابت متساوي، وعدم الزحف؛
2. استقرار الضغط العالي تحت الضغط والظروف القاسية.
3. عمر خدمة طويل، مناسب لأختام التشحيم الخالية من الزيت؛
4. مناسبة لختم الوسائط منخفضة اللزوجة مثل الماء.
شروط التشغيل المعمول بها (يجب ألا تظهر القيم المتطرفة في وقت واحد)
|
الضغط ميغاباسكال |
درجة الحرارة |
السرعة م/ث |
واسطة |
|
≥60 |
-35~+100 (مطابقة الحلقة O NBR) |
≥6 |
الزيت الهيدروليكي ذو الأساس المعدني، والسوائل المقاومة للهب (HFA/HFB)، والماء، وما إلى ذلك. |
|
-20~+200 (مطابقة الحلقة O FKM) |
اختيار المواد
1. مواد الحلقة الدائرية المتاحة: مطاط النتريل البيوتاديين R01 (NBR)، مطاط الفلور RO2 (FKM)، إلخ.
2. مواد حلقة الختم: PTFE2، PTFE3، PTFE4، PU، إلخ.
مثال الطلب
نموذج الطلب: RC11-40x55.1x6.3-PTFE3-R01

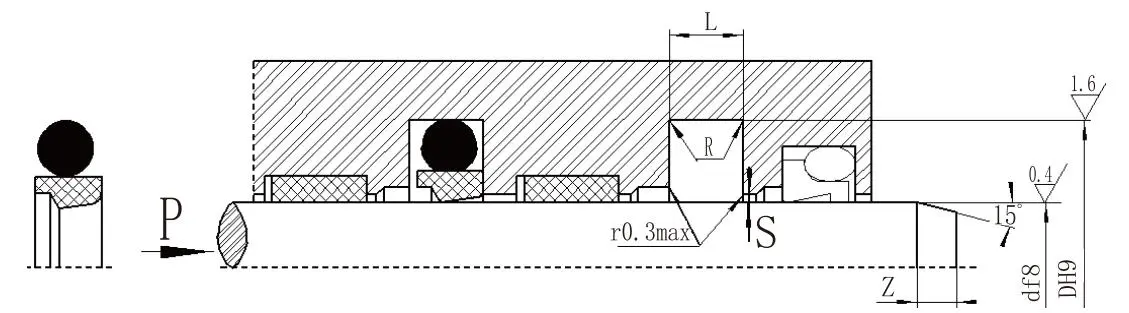

نموذج الطلب: RC11-B-40x55.1x6.3-PTFE3-RO2 الموديل: قطر القضيب × قطر الأخدود × عرض الأخدود PTFE3 (PTFE المعدل) رمز المادة: R01، R02 - رمز مادة الحلقة الدائرية
