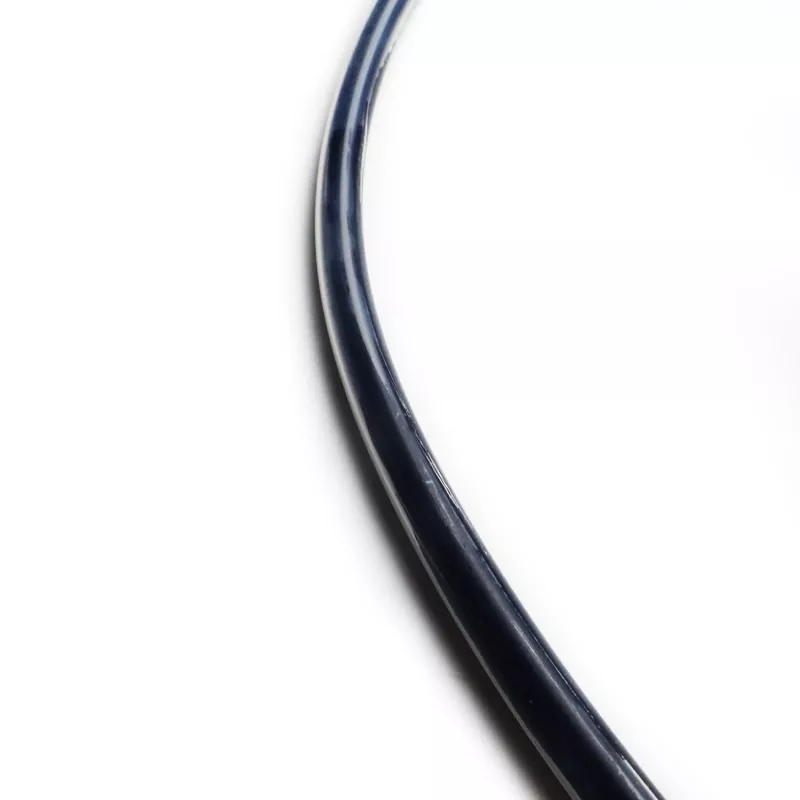

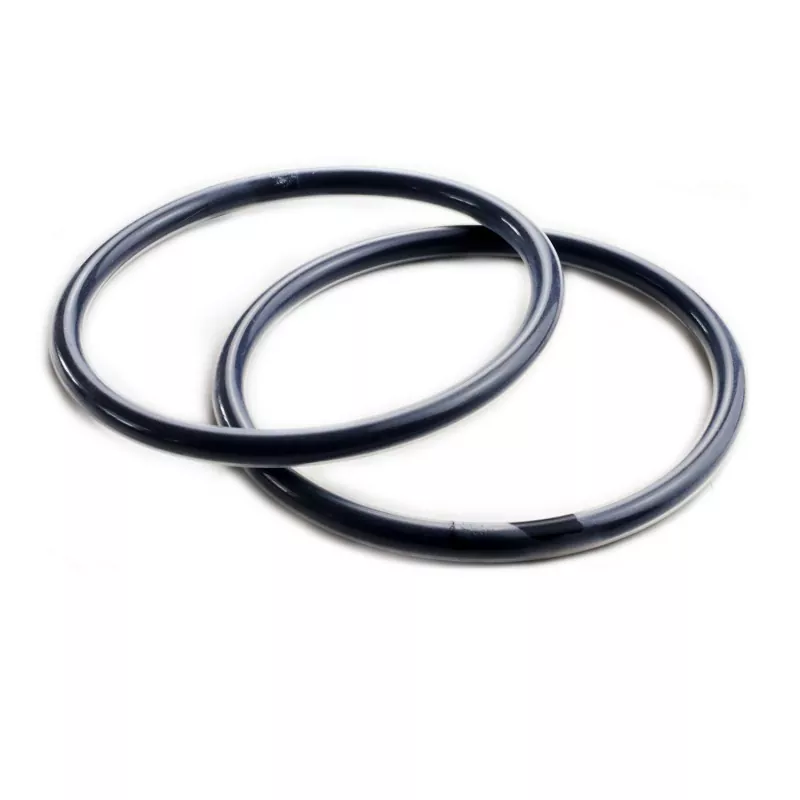

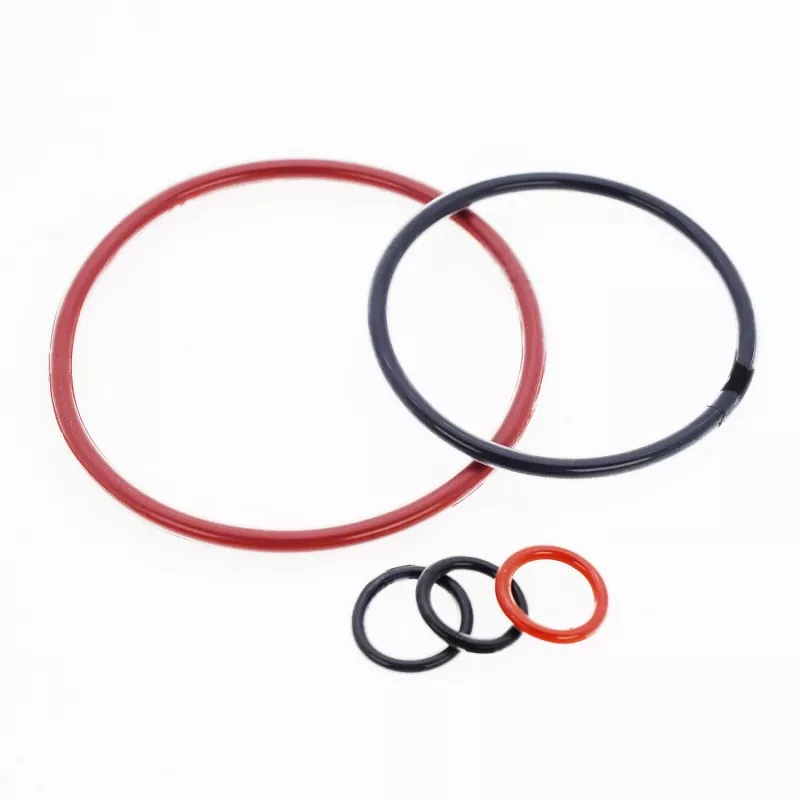

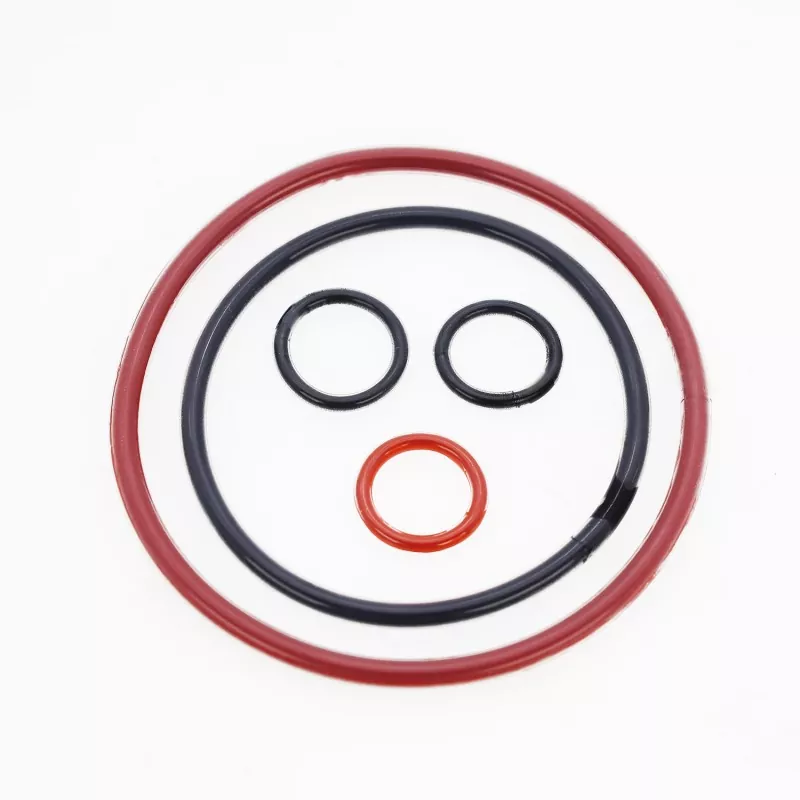

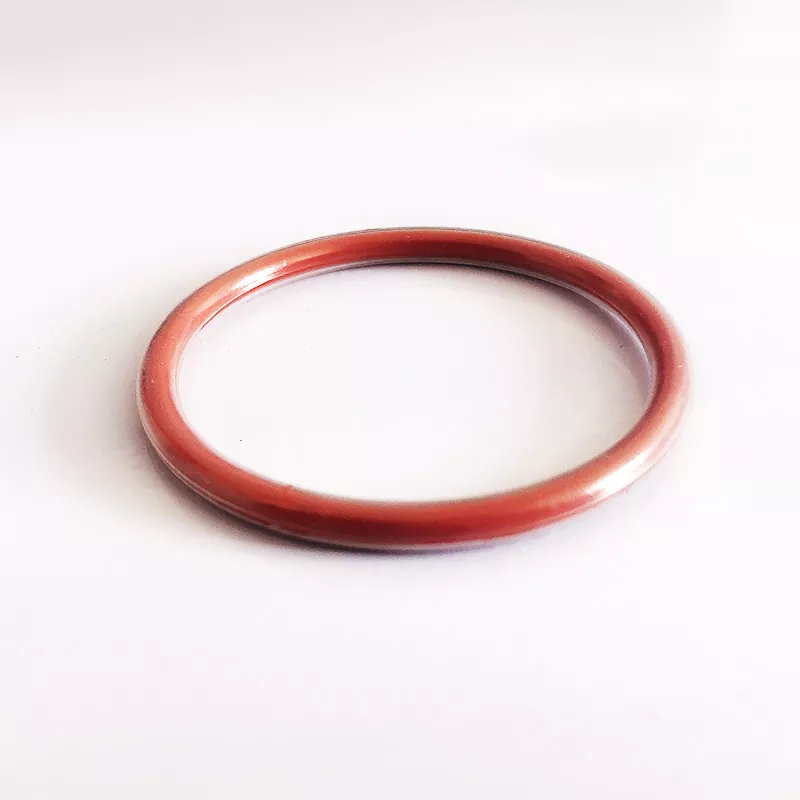

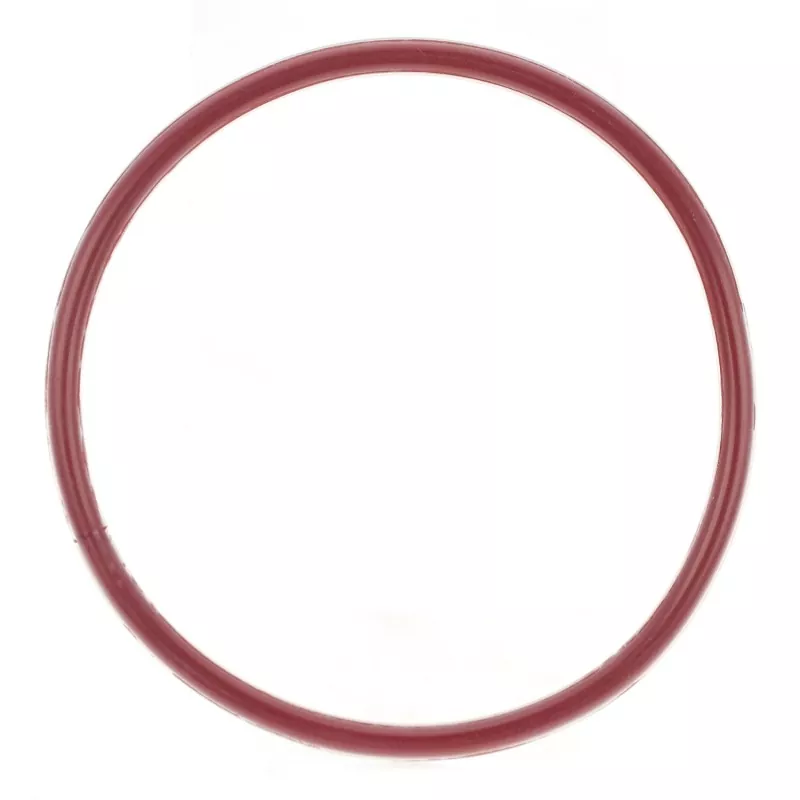

تجمع الحلقات O المغلفة FEP/PFA بين المرونة وقدرات الختم للمطاط مع المقاومة الكيميائية للتفلون. وهي تتكون من قلب من السيليكون أو المطاط الفلوري المغطى بطبقة رقيقة نسبيًا من Teflon FEP أو Teflon PFA.
توفر هذه الحلقات O مقاومة ممتازة للاحتكاك والتورم والضغط العالي ومجموعة الضغط. إنها توفر ثباتًا فائقًا في الختم، مما يقلل بشكل كبير من تسرب المعدات وتكرار استبدال الأجزاء، مما يجعلها مناسبة لتطبيقات الختم في صناعات مثل التصنيع وتجهيز الأغذية والأدوية والفضاء.
المواد: Teflon FEP وTeflon PFA متشابهان كيميائيًا، لكن Teflon PFA يوفر مقاومة فائقة لدرجات الحرارة العالية مقارنةً بـ Teflon FEP.
تغليف تفلون FEP: -60 درجة مئوية إلى 205 درجة مئوية (يمكن أن يتحمل 260 درجة مئوية لفترات قصيرة)
تغليف Teflon PFA: -60 درجة مئوية إلى 260 درجة مئوية (يمكن أن يتحمل 300 درجة مئوية لفترات قصيرة)
1. المقاومة الكيميائية المتميزة. متوافق مع جميع الوسائط الكيميائية تقريبًا
2. نطاق درجة حرارة التشغيل واسعة
3. مقاومة جيدة للضغط
4. احتكاك منخفض
5. مقاومة ممتازة للتورم
6. مقاومة الضغط العالي
7. متانة الختم الفائقة وعمر الخدمة الطويل
المضخات والصمامات، أوعية التفاعل، الأختام الميكانيكية، المرشحات، أوعية الضغط، المبادلات الحرارية، الغلايات، حواف الأنابيب، ضواغط الغاز، إلخ.
المعالجة الكيميائية، وتصنيع الطائرات، والأدوية، ونقل النفط والكيماويات، وتكرير البترول، وتصنيع الأفلام، وهندسة التبريد، وتجهيز الأغذية، وصناعة الورق، وتصنيع الأصباغ، ورش الطلاء، وما إلى ذلك.
|

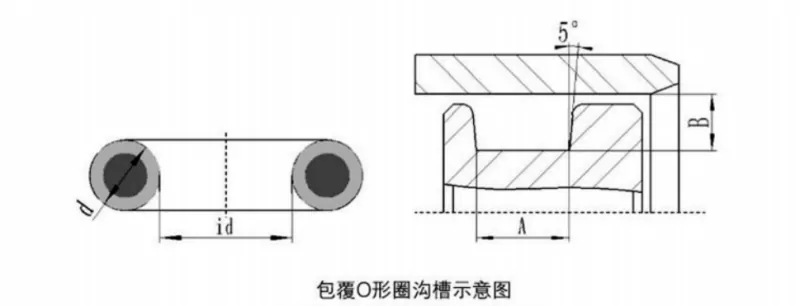

قطر السلك د |
أ (مم) |
ب (مم) |
||
|
ختم ثابت |
ختم ديناميكي |
ختم هوائي |
||
|
1.78 |
2.36/2.49 |
1.42/1.52 |
1.55/1.60 |
1.63/1.65 |
|
2.62 |
3.56/3.68 |
2.08/2.21 |
2.29/2.36 |
2.39/2.44 |
|
3.53 |
4.75/4.88 |
2.82/3.00 |
3.10/3.18 |
3.22/3.28 |
|
5.33 |
7.14/7.26 |
4.27/4.52 |
4.67/4.80 |
4.90/4.95 |
|
6.99 |
9.63/9.65 |
5.59/5.89 |
6.15/6.27 |
6.43/6.48 |
1. يجب أن تكون الأسطح التي يتم فيها تركيب الحلقة O المغلفة أو التي يتم الاتصال بها ناعمة وخالية من النتوءات أو الأخاديد أو الحواف الحادة. يجب أن تكون خشونة سطح التجويف 1.6 ميكرومتر، وخشونة العمود 0.8 ميكرومتر.
2. ضع زيتًا أو شحمًا خفيفًا ونظيفًا لتليين سطح الحلقة الدائرية المغلفة وأسطح التزاوج.
3. إذا كان التثبيت على العمود صعبًا، قم بنقع الحلقة الدائرية في الماء الساخن لبضع دقائق للسماح لها بالتمدد؛ يؤدي ذلك إلى تنعيم الحلقة وتوسيعها، مما يجعل التثبيت أسهل. إن تثبيت الحلقة O وهي دافئة يسمح لها بالعودة إلى أبعادها الأصلية عند التبريد.
4. تجنب ثني الحلقة الدائرية المغلفة بشكل مفرط، لأن ذلك قد يتسبب في تجعد طبقة التيفلون، وبالتالي إضعاف الأداء.
معدلات الضغط الموصى بها للحلقات O المغلفة هي كما يلي:
الختم الثابت: 15%-20%
الختم الديناميكي: 10%-12%
التطبيقات الهوائية: 7%-8%
ينبغي تحديد الضغط الفعلي على أساس ظروف التشغيل، وخاصة عوامل مثل ضغط العمل للختم.
