نحن نركز على الاحتياجات المتنوعة في مجال أختام المكبس ونوفر حلولًا عالية الأداء تغطي جميع سيناريوهات الهيدروليكية والطمرات الرئوية. ينقسم خط منتجاتنا إلى أحادي المفعول ومزدوج الفعل باعتباره الأساس ، حيث يجمع بين الابتكار المادي والتحسين الهيكلي لمواجهة تحديات الختم من الصناعة التقليدية إلى ظروف العمل المتطرفة:
1. أبرز سلسلة أختام الختم المكبس:
الضغط العالي ومضادات الدم: تم تصميم سلسلة RCK102/102R/104 للضغط العالي ، ويتم تعزيز هيكل الدعم للتكيف مع الفجوات الكبيرة والأخاديد الضيقة. RCK109H/120/2022 وغيرها من الأختام المزيجة تدمج حلقات الدليل والمرثر لاختراق حد الضغط العالي 35MPA+ ، وخاصة مناسبة للتعدين والآلات الثقيلة.
القدرة على التكيف الديناميكي: يستخدم RCK108/125/138 مادة Tetrafluoroethylene لتحقيق ختم مستقر من السرعة المنخفضة للغاية إلى السرعة العالية (0.01 ~ 5M/S) ، وخصائص الاحتكاك المنخفضة مناسبة للمشي هيدروليكيات المشي ومعدات صب الدقة.
تحمل البيئة المتطرفة: تم تجهيز RCK119/139 بمواد Mander Spring و PTFE ، والتي هي مقاومة للتآكل ومقاومة للارتداء الجاف. يغطي نطاق درجة الحرارة الواسعة -40 ℃ ~ 200 ℃ المفاعلات الكيميائية والمستحضرات الصيدلانية عالية درجة الحرارة وخطوط الإنتاج المعقمة للأغذية.
2. التصميم المخصص للصناعة:
الصيانة والتعديل: يقوم RCK116/216 بتبسيط عملية التثبيت ويتكيف مع احتياجات إصلاح الأسطوانات القديمة والاستبدال السريع لمعدات ملء الطعام.
العزلة المتوسطة المزدوجة: يحتوي RCK144/145 على بنية شفة مزدوجة أصلية ، والتي يمكن أن تغلق الزيت/الماء أو الغاز/الوسائط المختلطة في نفس الوقت ، وهو مناسب لظروف العمل المعقدة.
تحسين السكتة الدماغية القصيرة: RCK103/143 يعزز ثبات التضمين من خلال التحميل المسبق للحلقة O لتجنب خطر التسرب في الأسطوانات الهيدروليكية قصيرة السكتة الدماغية.
3. مزايا التكنولوجيا الأساسية:
علم المواد: تصميم بولي يوريثان الشفاه (RCK205) يمتد مصمم تخزين الزيت على حياة المواد الرئوية الخالية من التشحيم ، ويأخذ Tetrafluoroethylene (RCK108) في الاعتبار كل من مقاومة التآكل والمقاومة الكيميائية.
الابتكار الهيكلي: حلقات دليل متتالية (RCK101) ، ودعم حلقة مكافحة Twist (RCK120) وتصميمات أخرى تضمن متانة الأختام تحت الاهتزاز والأحمال غريب الأطوار.
نحن ملتزمون بتوفير حلول متكاملة "مقاومة للأربية" من أكثر من 20 صناعة مثل آلات التعدين ، ومعدات صب الحقن ، والأجهزة الطبية ، وموازنة التكلفة والأداء مع وحدات موحدة وخدمات مخصصة ، ومساعدة العملاء على تقليل تكاليف الصيانة وتحسين موثوقية المعدات.
ميزات وتطبيقات المنتج:
تعتبر أختام تحول ختم المكبس مناسبة للأسطوانات الهيدروليكية والأسطوانات ، والأسطوانات الهيدروليكية القياسية والآلات الهيدروليكية المشي. وتشمل التطبيقات الرئيسية آلات البناء والآلات الزراعية والرافعات والأسطوانات القياسية.
عند استخدامه في الصناعة الكيميائية ، يتم استخدامه بشكل عام للأسطوانات السريعة وآلات تحديد المواقع. يمكن استخدامه أيضًا في صناعة الأغذية ، وصناعة الأدوية ، والمراسلين.
المزايا
يتم تضمين أختام تحول ختم المكبس في الأخدود بشكل ثابت ، مع أداء ختم ديناميكي جيد وثابت ، لا حاجة إلى حلقات دليل إضافية ، احتكاك منخفض ، لا ظاهرة زحف هيدروليكي ، مقاومة عالية التآكل ، أداء جيد مضاد للانصهار ، الموصلية الحرارية الجيدة ، نطاق درجة حرارة واسعة النطاق قابلة للتطبيق ، وقدرة على عودة الزيت المتبقية القوية.

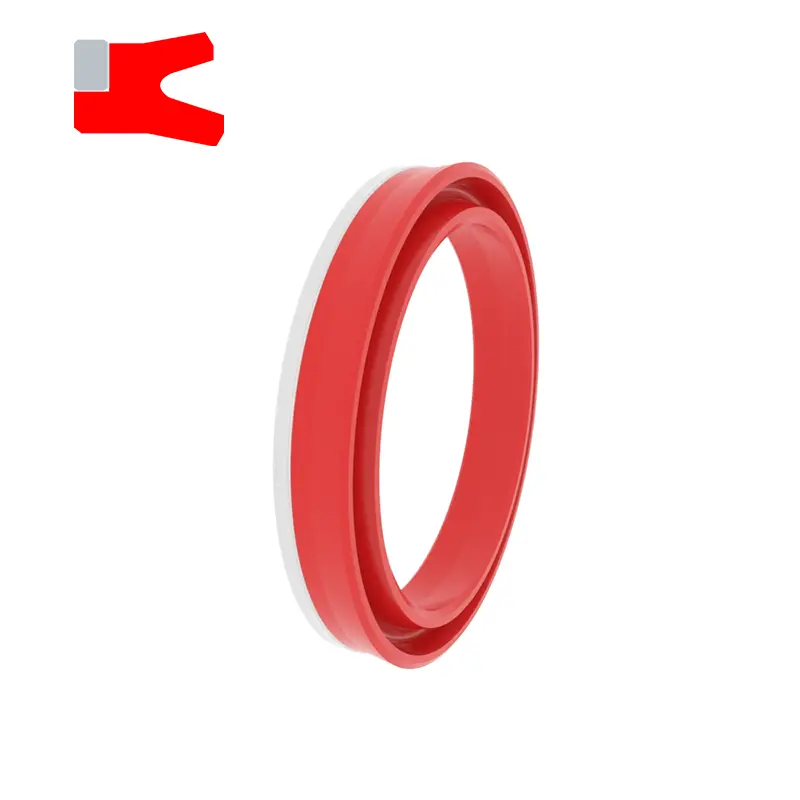

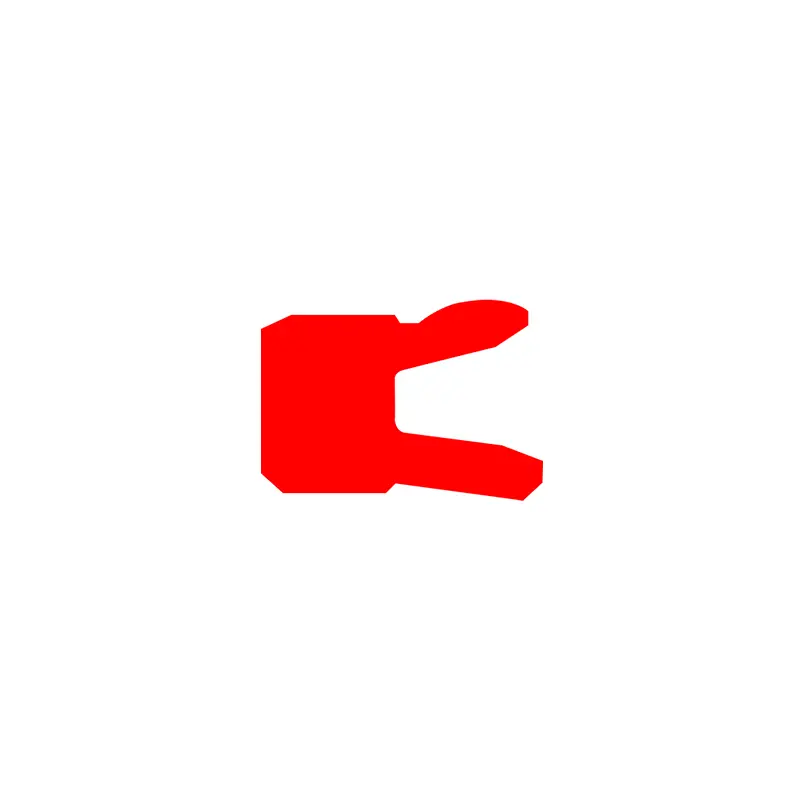

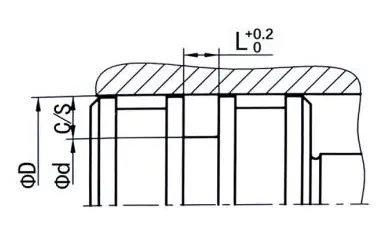

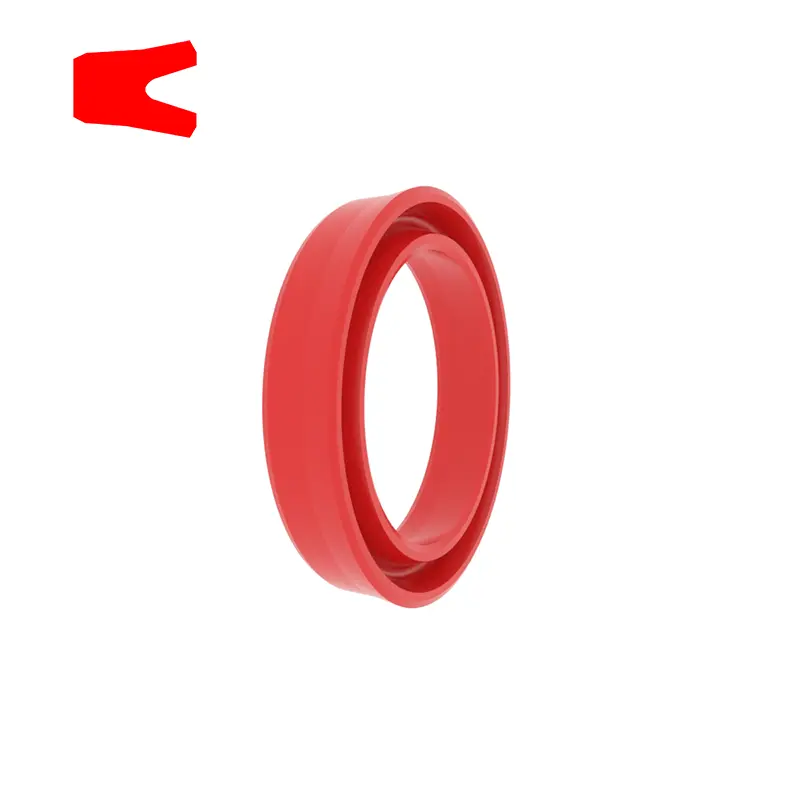

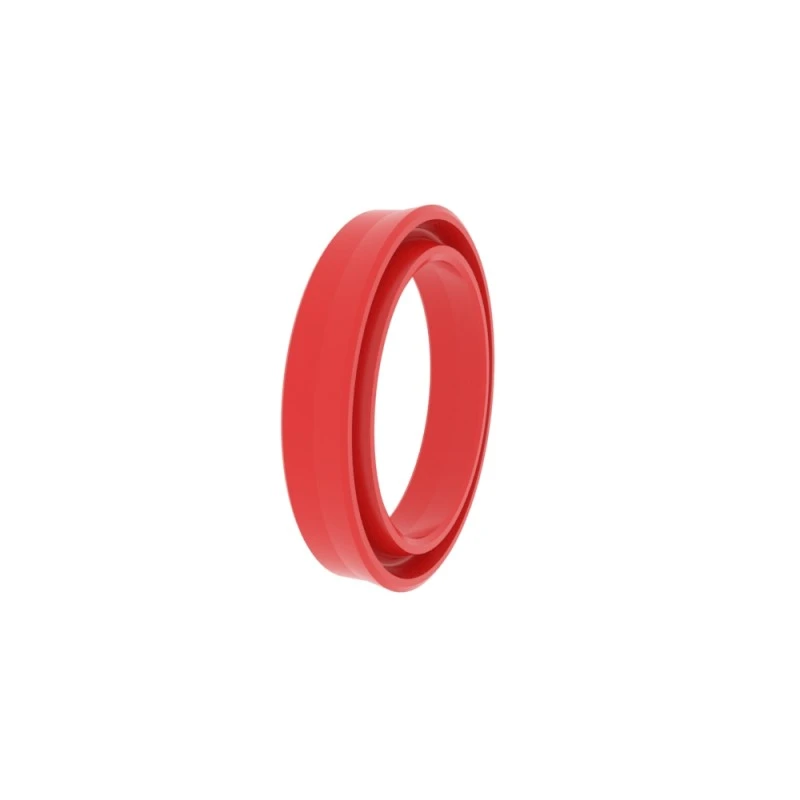

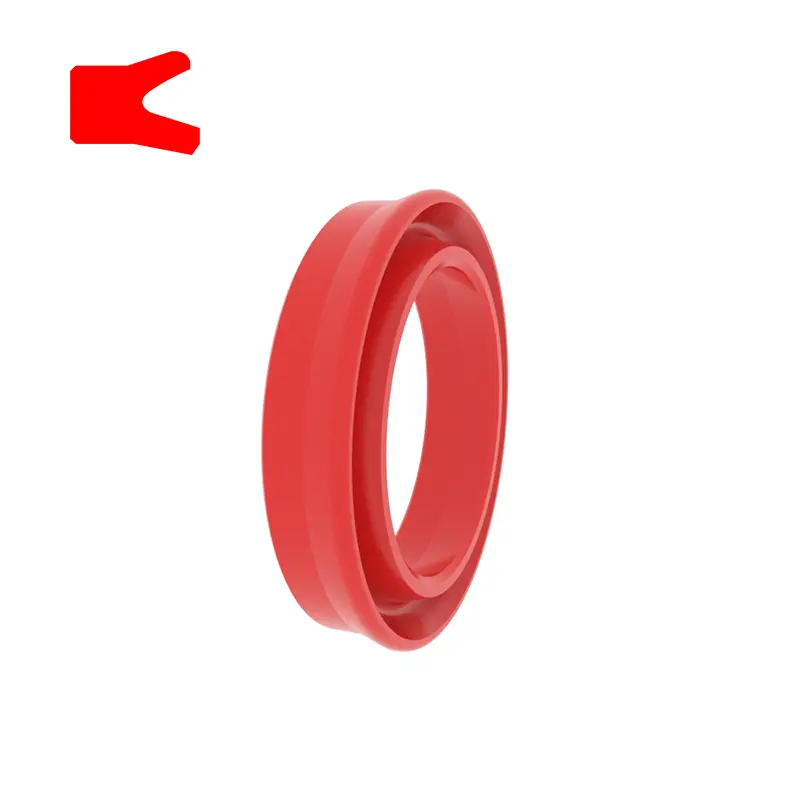

RCK101

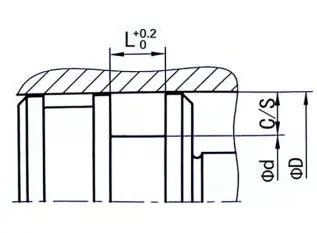

حجم الطلب
φd ...... القطر الخارجي
φd ...... القطر الداخلي
L ...... عرض الأخدود
|
الانتهاء من السطح |
ص tmax (ميكرون) |
RA (ميكرون) |
|
السطح المنزلق مطابقة الأختام المطاط/البولي يوريثان انزلاق السطح المطابق أختام PTFE |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
أخدود أسفل الجانب الأخدود |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
نسبة طول دعم ملف تعريف TP |
50 ٪ -95 ٪ |
|
|
تسامح |
|
|
φd |
H10 |
|
φd |
H9 |
مثال طلب
النموذج: RCK101
حجم الأخدود: 100x84x10
المواد: RC-PU-H
نوع الختم: RCK101 ، RCK102 ، RCK103 ، RCK104 ، RCK105 ، RCK205 ، RCK106 ، RCK107 ، RCK108 ، RCK108 ، RCK127
التطبيق الرئيسي: مناسبة للأسطوانات الهيدروليكية والهدية
المزايا: إنه مستقر عند تضمينه في الأخدود ، ويحتوي على أداء ديناميكي وثابت ، ويطبق على نطاق درجة حرارة واسعة ، ولديه قدرة على عودة الزيت المتبقية القوية في ظل الظروف الديناميكية.
المواد: البولي يوريثان ، المطاط
|
ختم الأمثلة الأخدود |
فيما يلي أبعاد الأخدود القياسية (يمكن إنتاج أختام الغبار من أي حجم ضمن نطاق الحجم) |
||||||||
|
|
|
φd |
φd |
L |
ج/ق |
الفجوة الأقصى للبثق |
|||
|
100bar |
250bar |
400BAR |
|||||||
|
5-24.9 |
φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
φd-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
φd-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
φd-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
φd-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

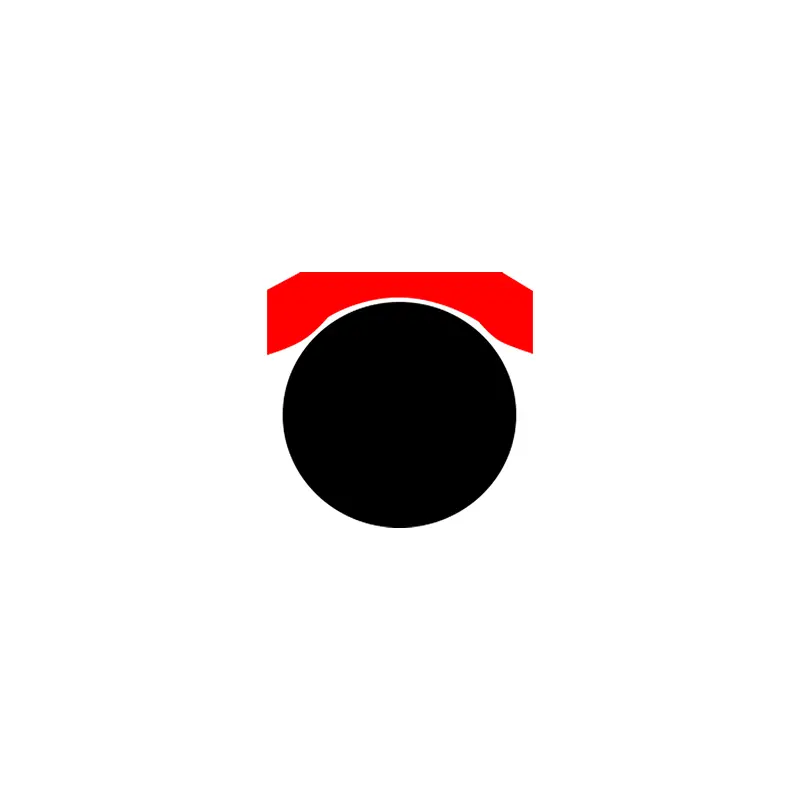

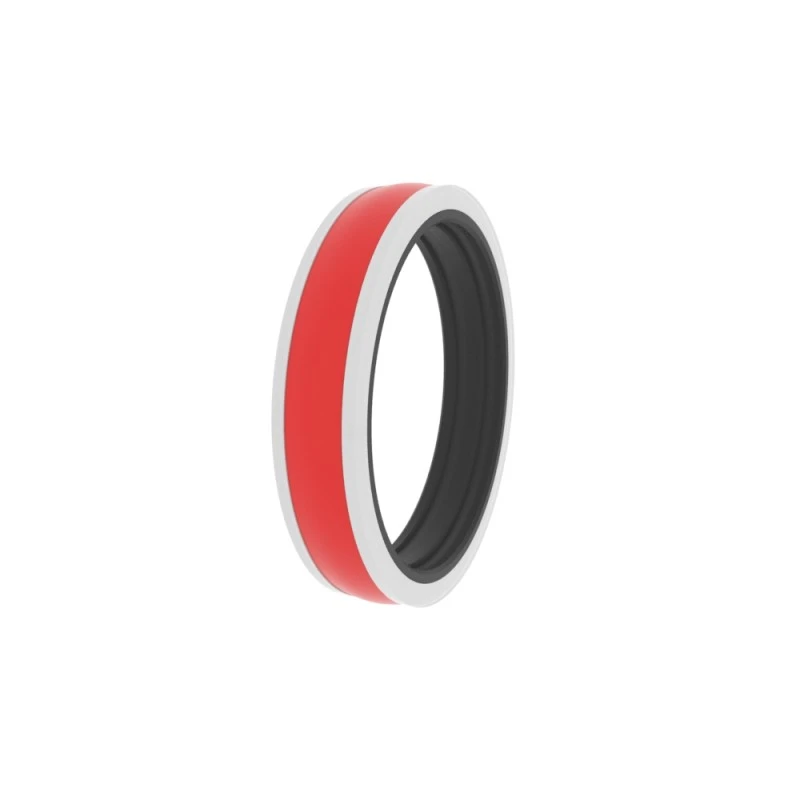

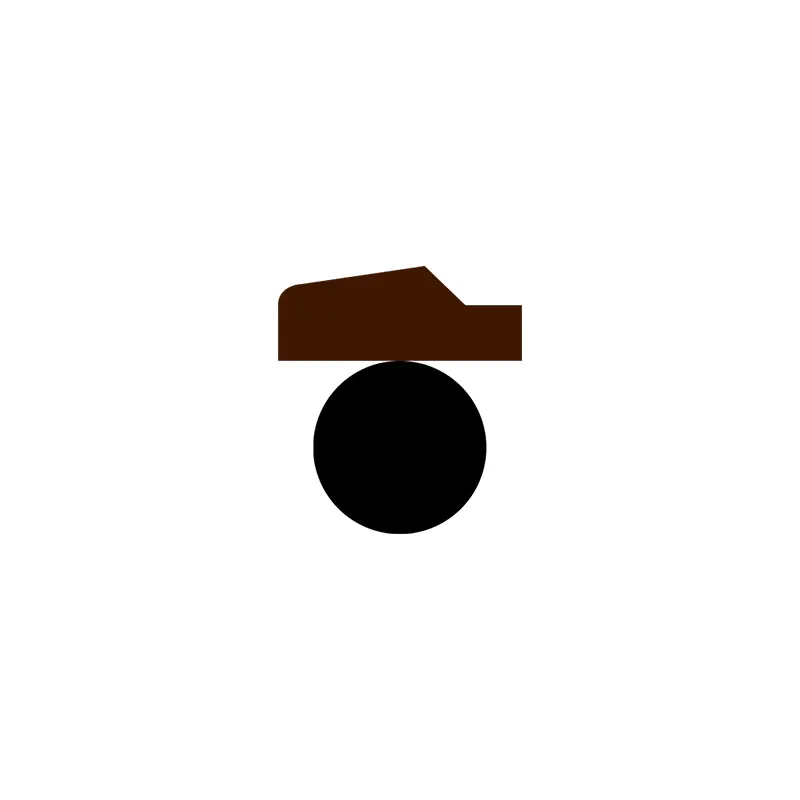

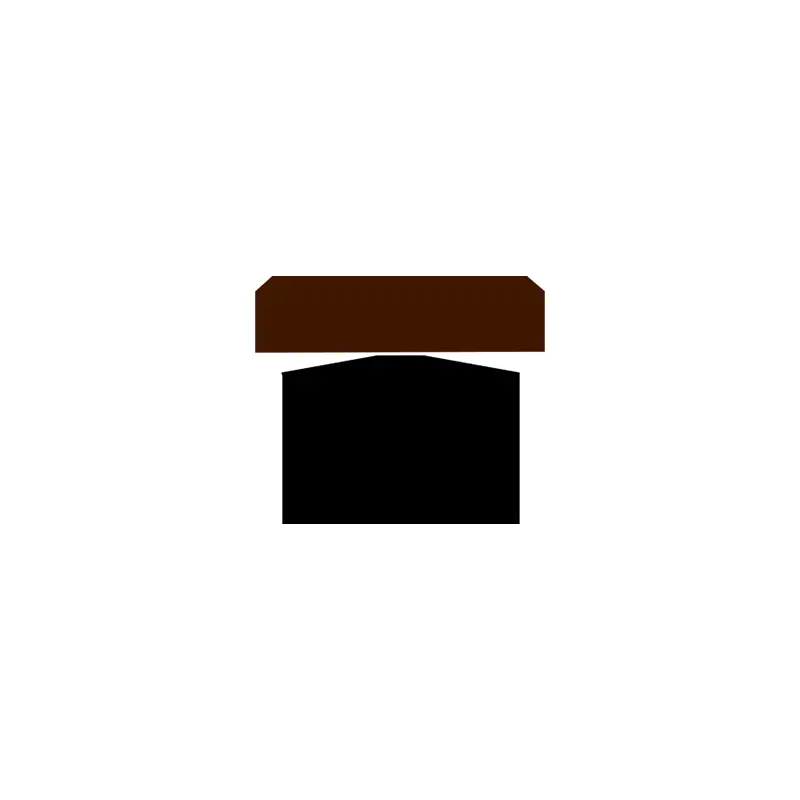

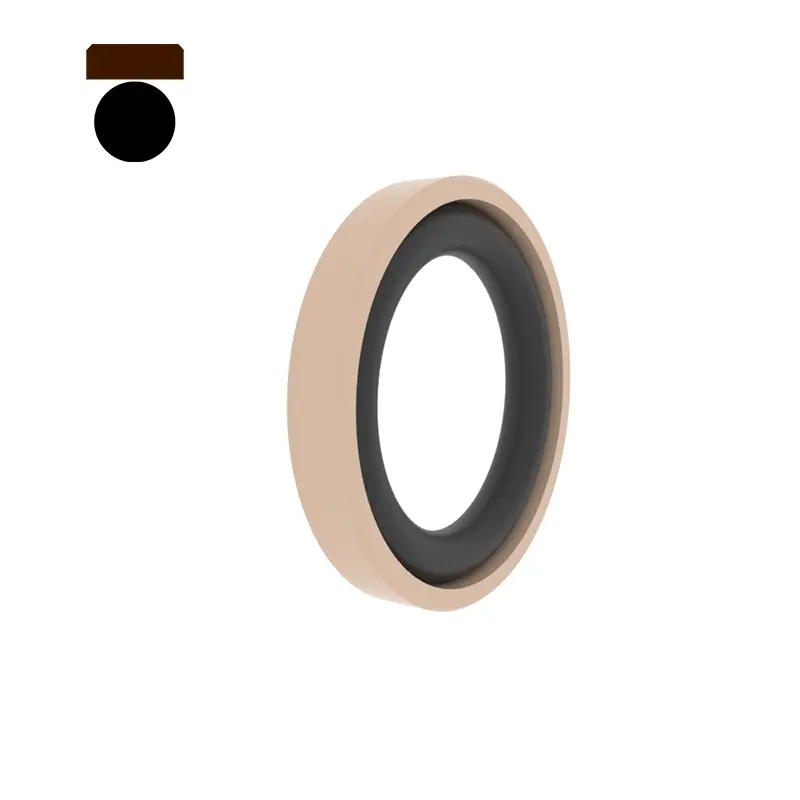

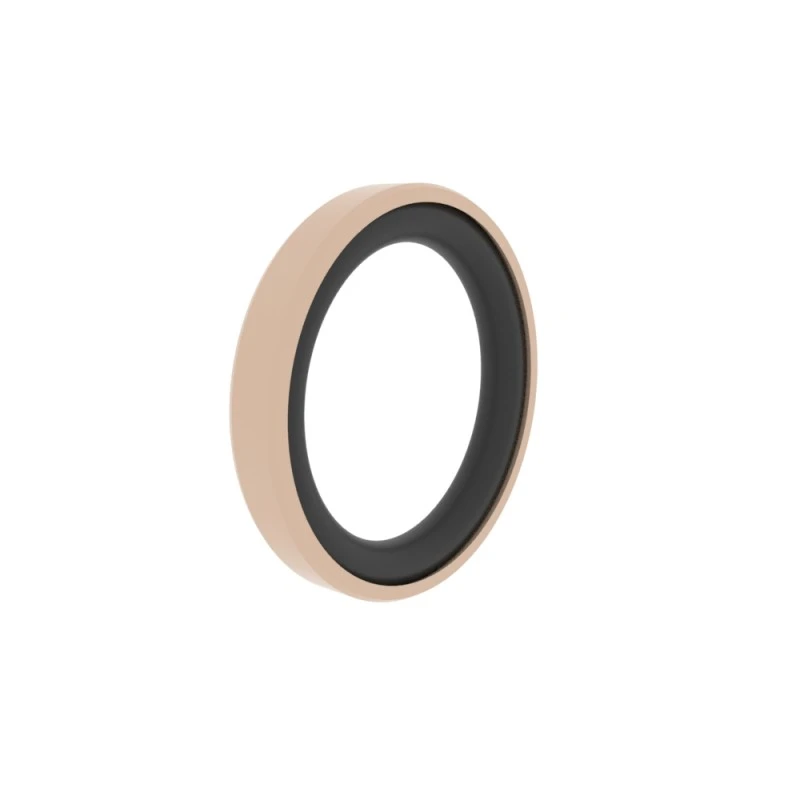

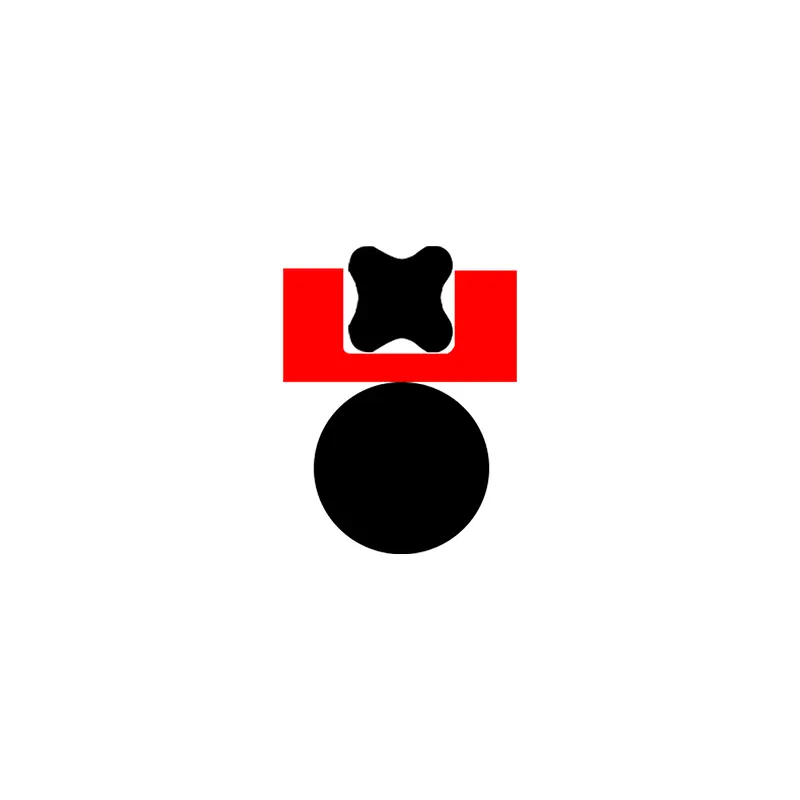

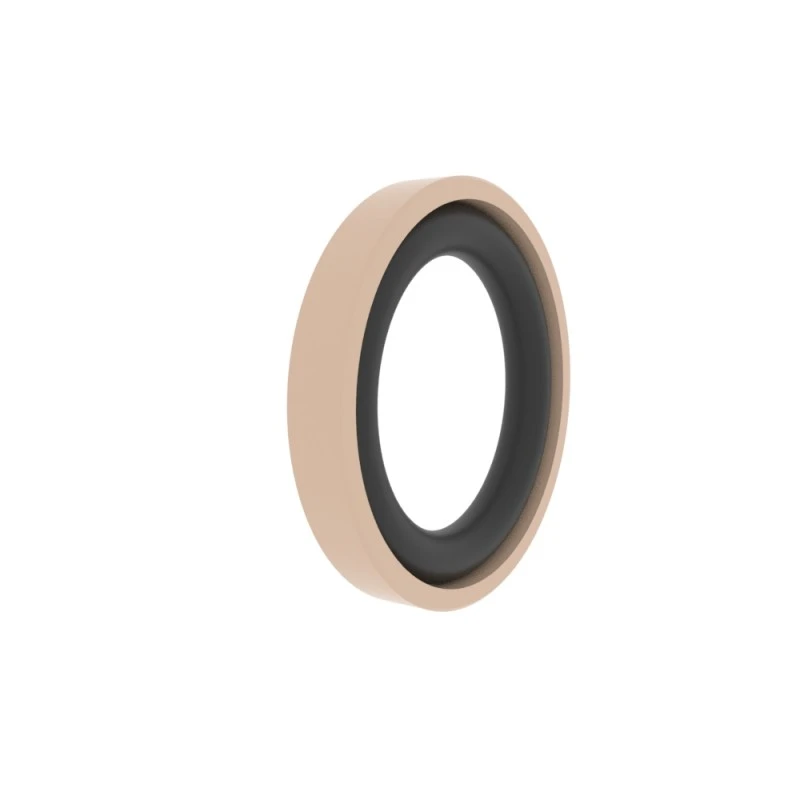

RCK108
حجم الطلب
φd ...... القطر الخارجي
φd ...... القطر الداخلي
L ...... عرض الأخدود
|
الانتهاء من السطح |
ص tmax (ميكرون) |
RA (ميكرون) |
|
السطح المنزلق مطابقة الأختام المطاط/البولي يوريثان انزلاق السطح المطابق أختام PTFE |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
أخدود أسفل الجانب الأخدود |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
نسبة طول دعم ملف تعريف TP |
50 ٪ -95 ٪ |
|
|
تسامح |
|
|
φd |
H10 |
|
φd |
H9 |
مثال طلب
النموذج: RCK108
حجم الأخدود: 100x84.5x6.3
المواد: PTFE3+NBR
نوع الختم: RCK108 ، RCK125 ، RCK140 ، RCK238 ، RCK138
التطبيق الرئيسي: الأسطوانات الهيدروليكية القياسية والآلات الهيدروليكية المتنقلة
المزايا: احتكاك منخفض ، لا زحف هيدروليكي ، مقاومة عالية التآكل ، أداء جيد لمكافحة الانصهار ، الموصلية الحرارية الجيدة ، أخدود التضمين المستقر ، نطاق درجة حرارة واسعة.
المواد: Tetrafluoroethylene + المطاط النتريل أو المطاط الفلور ، فائق الصلابة البولي يوريثان + نيتريل المطاط
|
ختم الأمثلة الأخدود |
فيما يلي أبعاد الأخدود القياسية (يمكن إنتاج أختام الغبار من أي حجم ضمن نطاق الحجم) |
||||||||
|
|
|
φd |
φd |
L |
ج/ق |
الفجوة الأقصى للبثق |
|||
|
100bar |
250bar |
400BAR |
|||||||
|
8-14.9 |
φd-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
φd-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
φd-15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
φd-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
φd-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
φd-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
φd-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

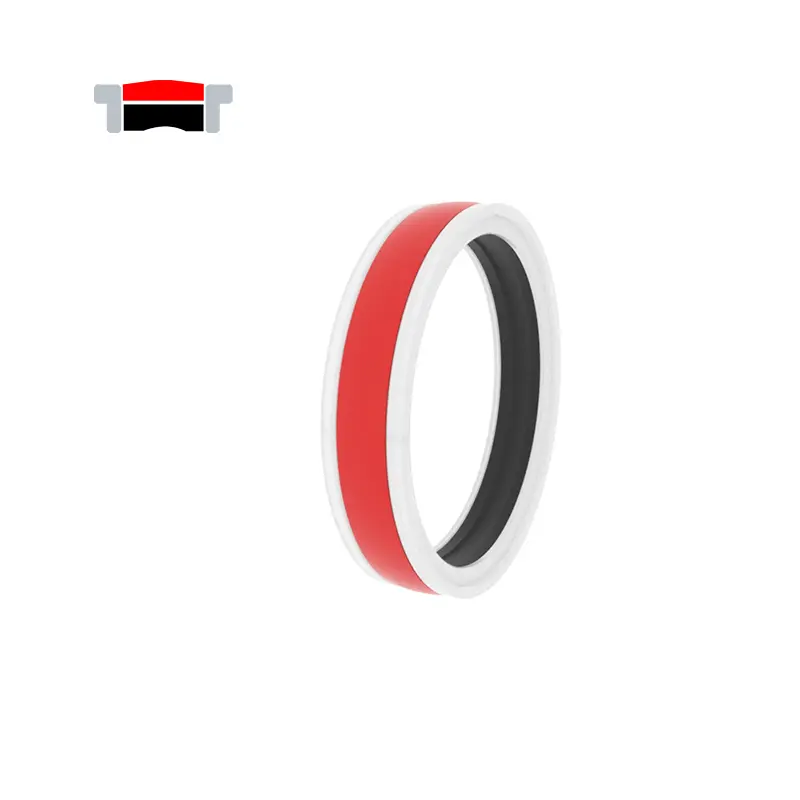

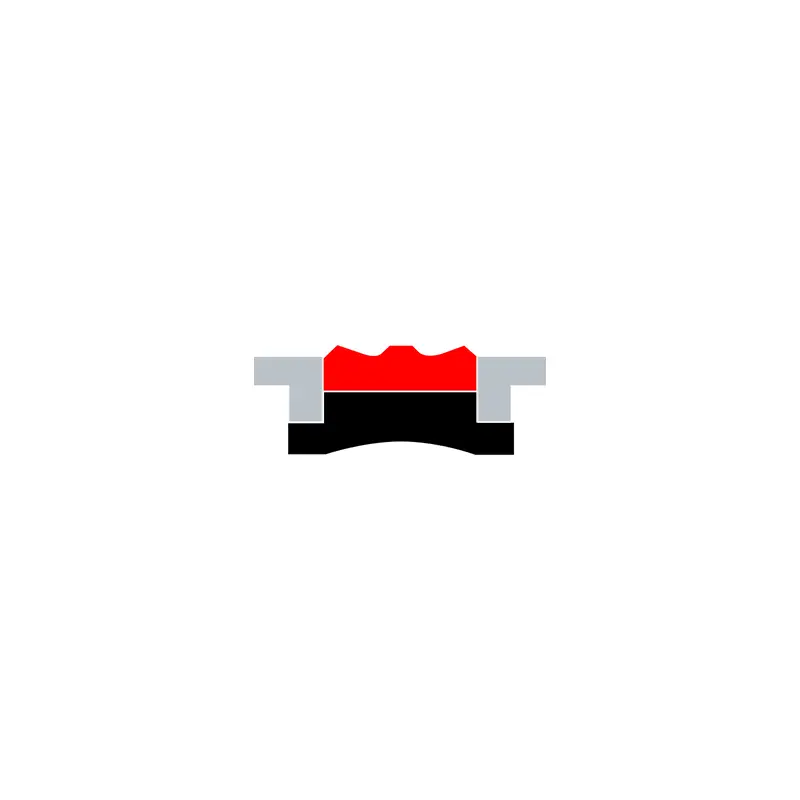

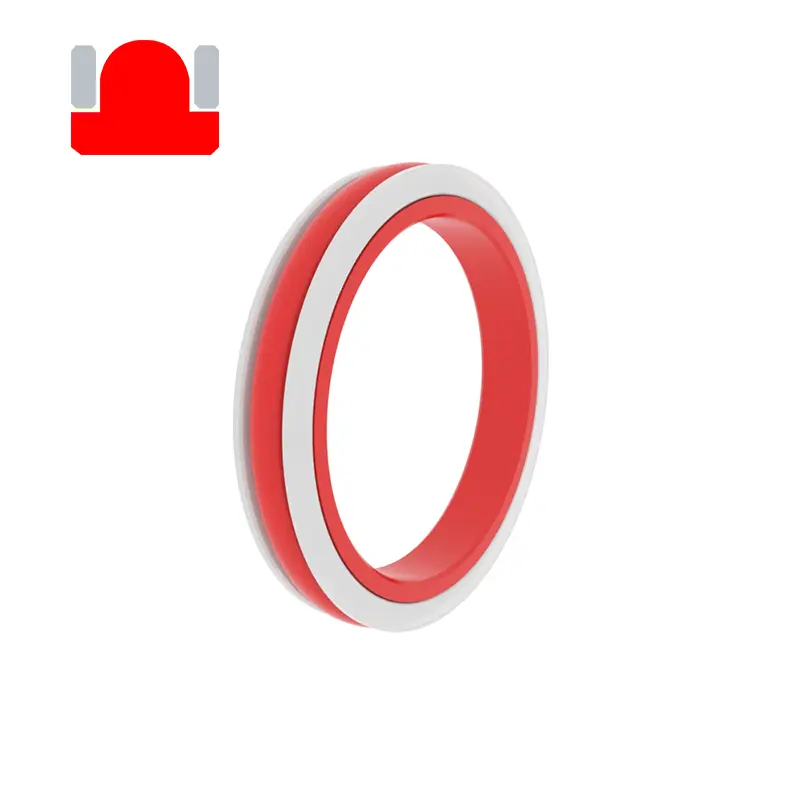

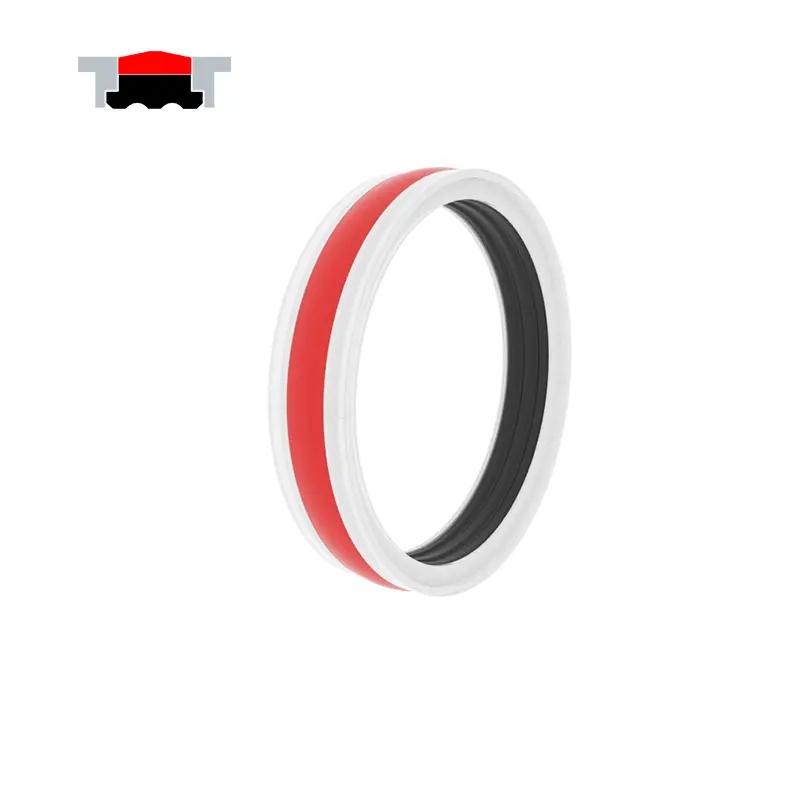

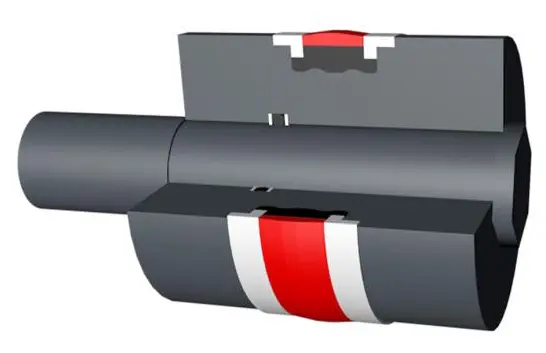

RCK109N
حجم الطلب
φd ...... القطر الخارجي
φd ...... القطر الداخلي
φd1 ...... القطر الداخلي
L ...... عرض الأخدود
L1 ...... عرض الأخدود
|
الانتهاء من السطح |
ص tmax (ميكرون) |
RA (ميكرون) |
|
السطح المنزلق مطابقة الأختام المطاط/البولي يوريثان انزلاق السطح المطابق أختام PTFE |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
أخدود أسفل الجانب الأخدود |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
نسبة طول دعم ملف تعريف TP |
50 ٪ -95 ٪ |
|
|
تسامح |
|
|
φd |
H10 |
|
φd |
H9 |
مثال طلب
النموذج: RCK109N
حجم الأخدود: 100x80x95x25/36
المواد: RC-PU-H+NBR+POM
نوع الختم: RCK109 ، RCK117
التطبيق الرئيسي: آلات البناء ، الآلات الزراعية ، الرافعات ، الأسطوانات القياسية
المزايا: ختم ثابت وديناميكي ممتاز ، لا حاجة إلى حلقات دليل إضافية ، مكافحة الانصهار ، بنية مضادة للتناسب ، مناسبة لظروف العمل مع تغييرات الضغط السريع.
المادة: البولي يوريثان ، المطاط ، البولي يوريثان ، رباعي فلورو إيثيلين
|
ختم الأمثلة الأخدود |
فيما يلي أبعاد الأخدود القياسية (يمكن إنتاج أختام الغبار من أي حجم ضمن نطاق الحجم) |
||||||
|
|
|
φd |
φd |
FD1 |
L |
L1 |
|
|
20-44.9 |
φd-10 |
φd-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
φd-15 |
φd-4 |
20 |
28 |
|||
|
80-144.9 |
φd-20 |
φd-5 |
25 |
36 |
|||
|
150-399.9 |
φd-25 |
φd-6 |
32 |
46 |
|||
|
400-750 |
φd-30 |
φd-8 |
36 |
50 |
|||
|
＞ 750 |
φd-40 |
φd-8 |
40 |
54 |
|||

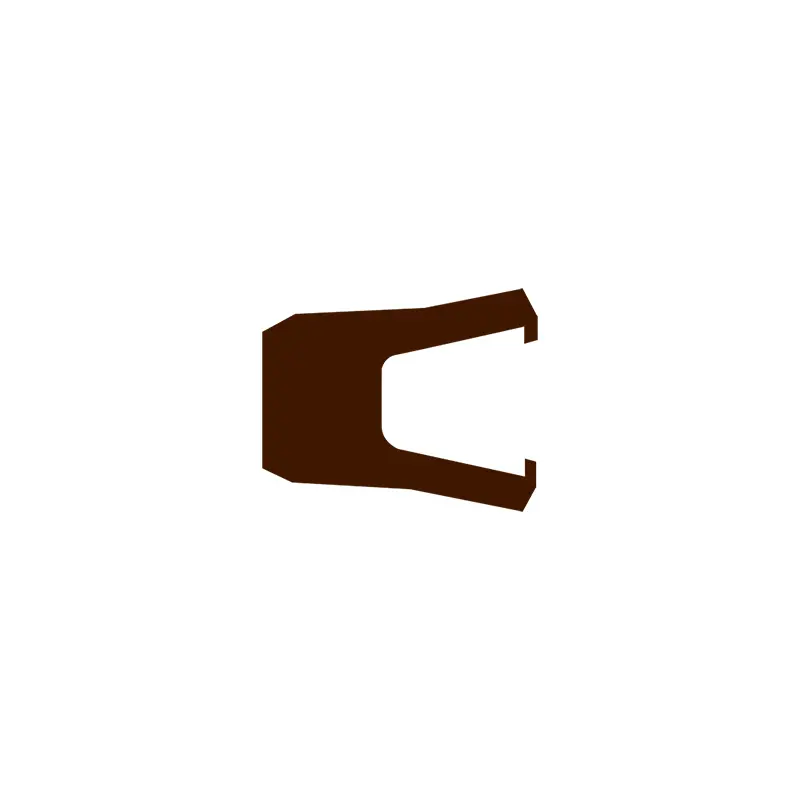

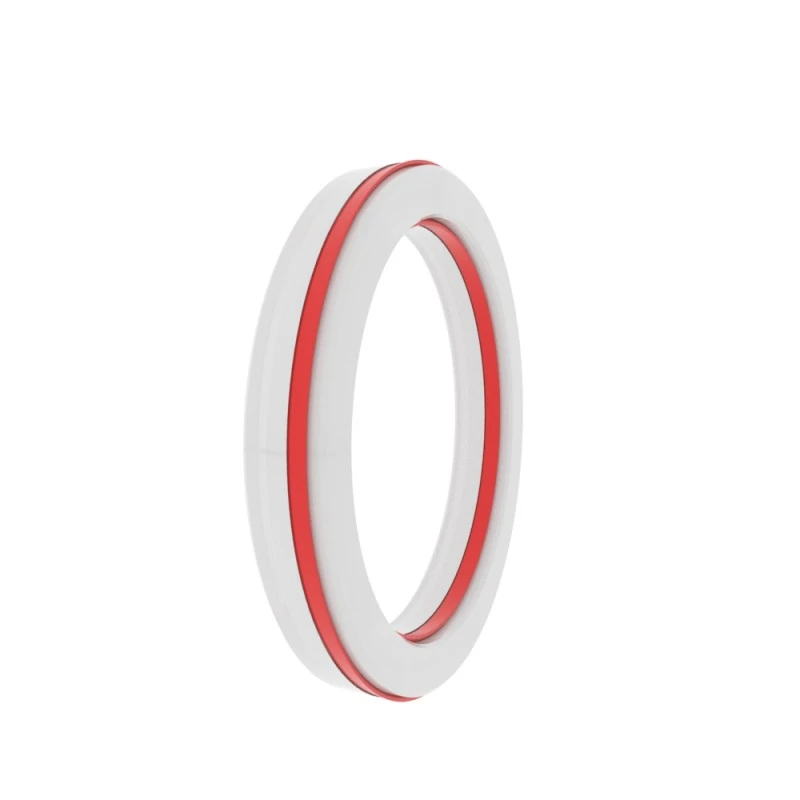

RCK119
حجم الطلب
φd ...... القطر الخارجي
φd ...... القطر الداخلي
L ...... عرض الأخدود
|
الانتهاء من السطح |
ص tmax (ميكرون) |
RA (ميكرون) |
|
السطح المنزلق مطابقة الأختام المطاط/البولي يوريثان انزلاق السطح المطابق أختام PTFE |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
أخدود أسفل الجانب الأخدود |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
نسبة طول دعم ملف تعريف TP |
50 ٪ -95 ٪ |
|
|
تسامح |
|
|
φd |
H10 |
|
φd |
H9 |
مثال طلب
النموذج: RCK119
حجم الأخدود: 100x90.6x7.1
المواد: PTFE4 + V
نوع الختم: RCK119
التطبيق الرئيسي: الصناعة الكيميائية ، الأسطوانات السريعة وآلات تحديد المواقع ، صناعة الأغذية ، صناعة الأدوية ، المتراكم.
المزايا: مقاومة لدرجات الحرارة العالية والوسائط الكيميائية المختلفة ، ومعامل الاحتكاك المنخفض ، ولا زحف ، وخصائص الاحتكاك الجاف الجيد ، وقيم الاحتكاك الثابتة والديناميكية المنخفضة.
المواد: PTFE+ورقة الربيع
|

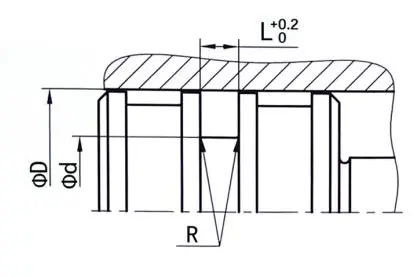

ختم الأمثلة الأخدود |
فيما يلي أبعاد الأخدود القياسية (يمكن إنتاج أختام الغبار من أي حجم ضمن نطاق الحجم) |
|||||||||
|
|
|
φd |
φd |
L |
R |
X |
فجوة البثق القصوى |
|||
|
100bar |
250bar |
400BAR |
||||||||
|
14-24.9 |
D-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
