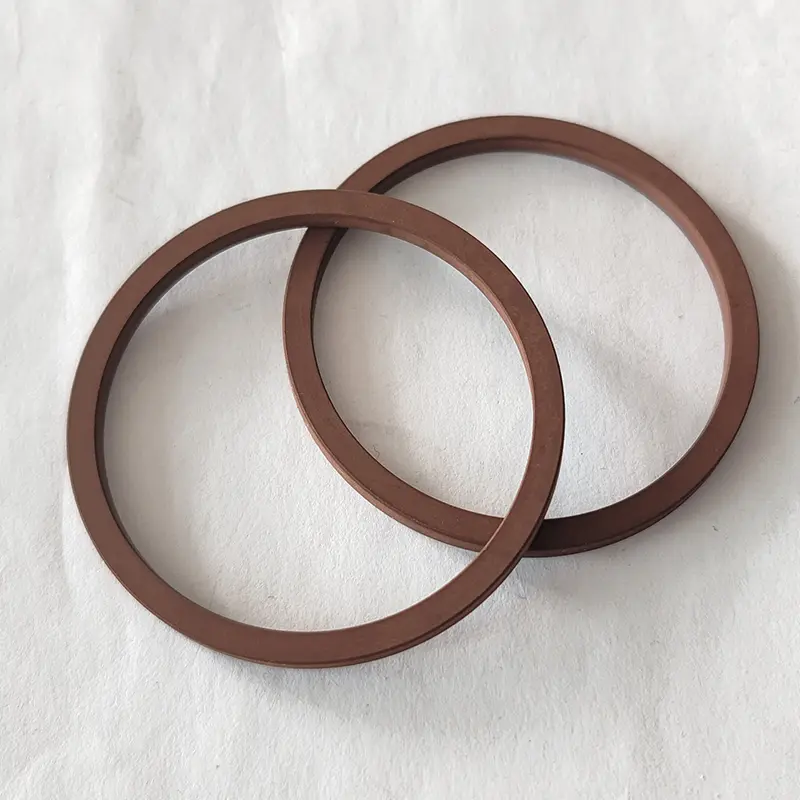

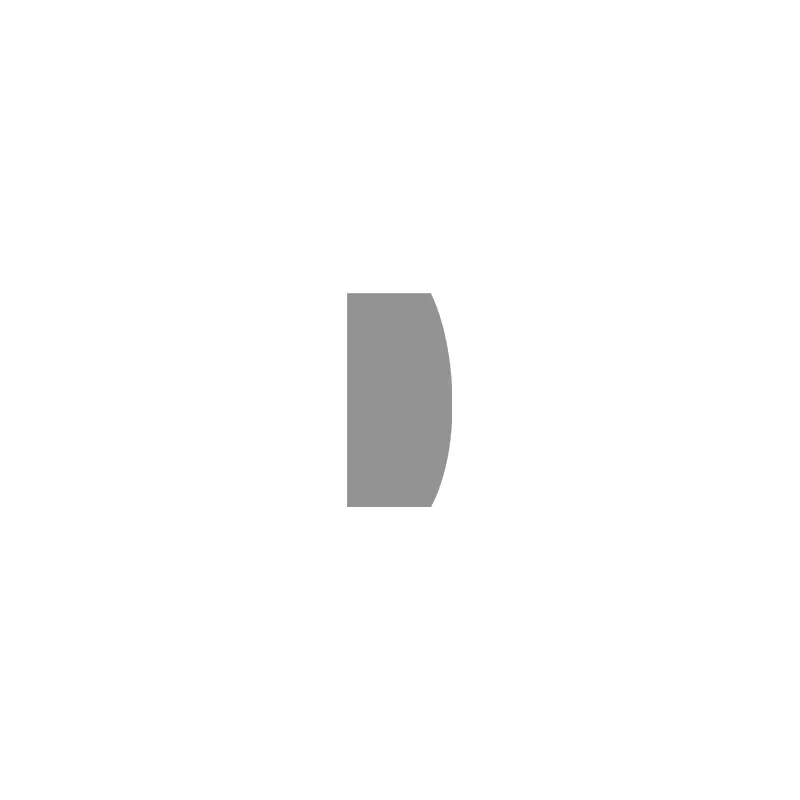

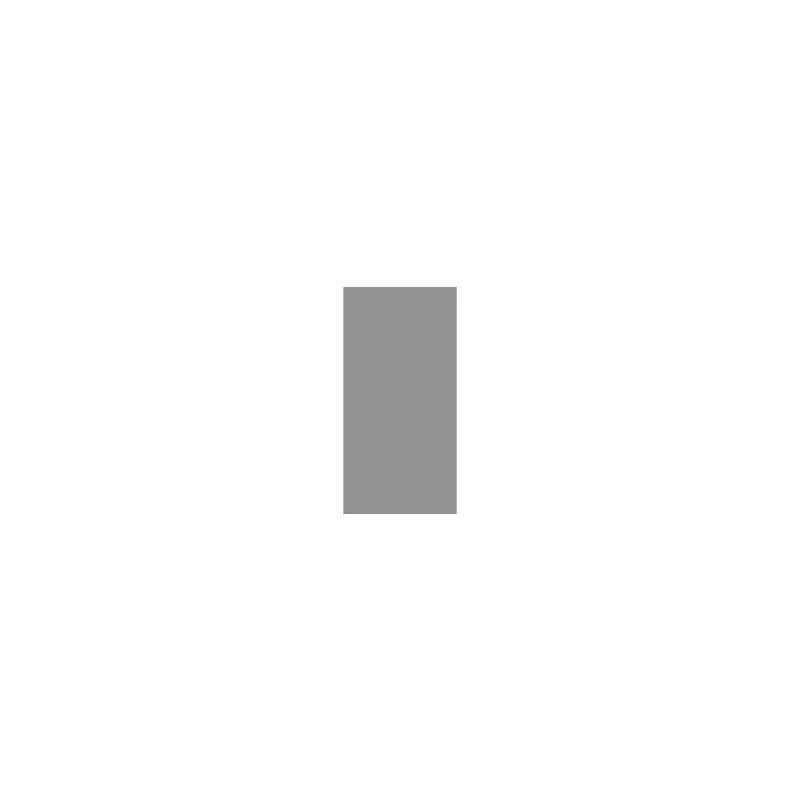

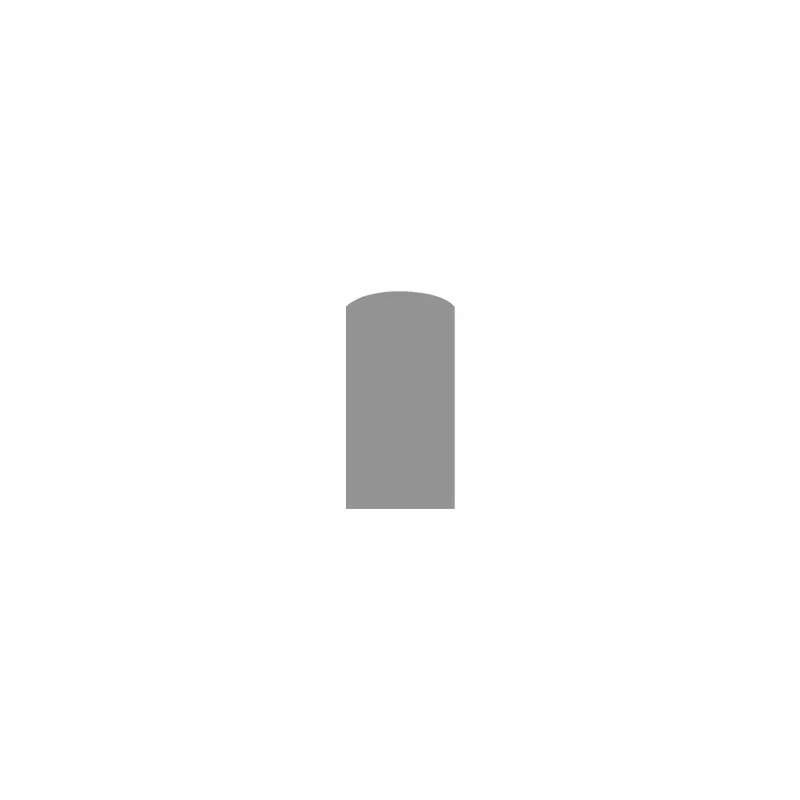

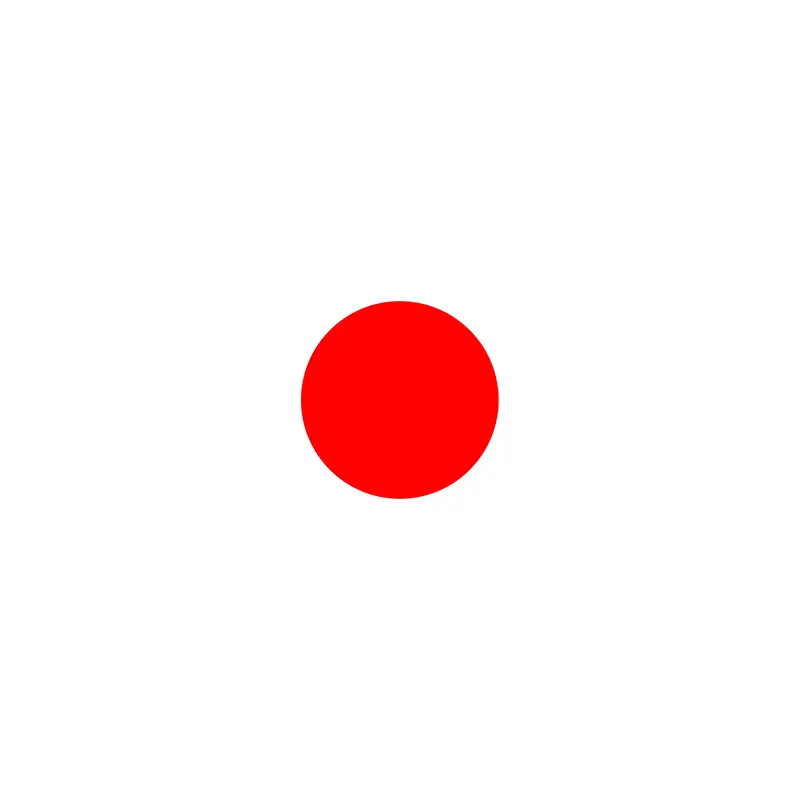

نحن نقدم مجموعة كاملة من حلول Seals Static ، والتي تغطي منتجات خاصة للأغراض العامة والضغط العالي. RCFL106/102 و RCK126 هما نماذج أساسية ذات بنية بسيطة وتطبيق واسع ؛ تبني RCS130/131 و RCFL108 تصميم تثبيت القطر الخارجي للبثق لضمان استقرار تضمين الأخدود ؛ تحقق RCK120/127 ومنتجات السلسلة الأخرى المماثلة نفس الموثوقية من خلال تثبيت القطر الداخلي للبثق.
استجابةً لاحتياجات الختم الشفة ، يمكن أن يتحمل RCF110 و RCR118 ضغطًا في كلا الاتجاهين ، ويجب الإشارة إلى اتجاه الضغط عند الطلب. يغطي خط الإنتاج بالكامل ضغطًا منخفضًا لظروف العمل عالية الضغط ، والمواد مقاومة للارتداء ومقاومة للتآكل ، وتستخدم على نطاق واسع في الأنظمة الهيدروليكية ، واتصالات خطوط الأنابيب وختم المعدات الصناعية.
ميزات وتطبيقات المنتج:
التطبيق: الغرض العام ، ختم المعرف ، ختم OD ، ختم محوري

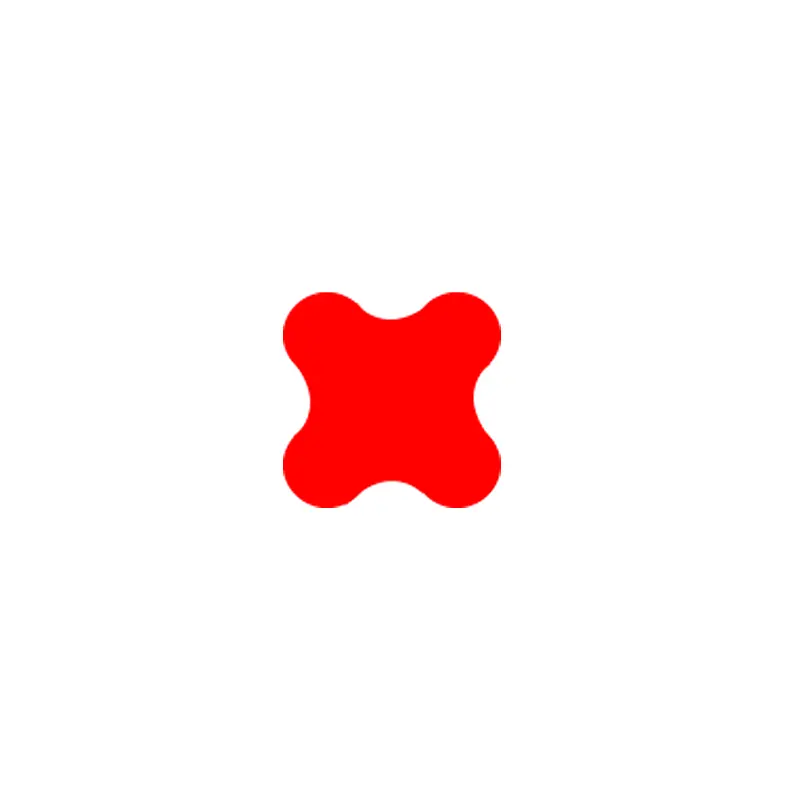

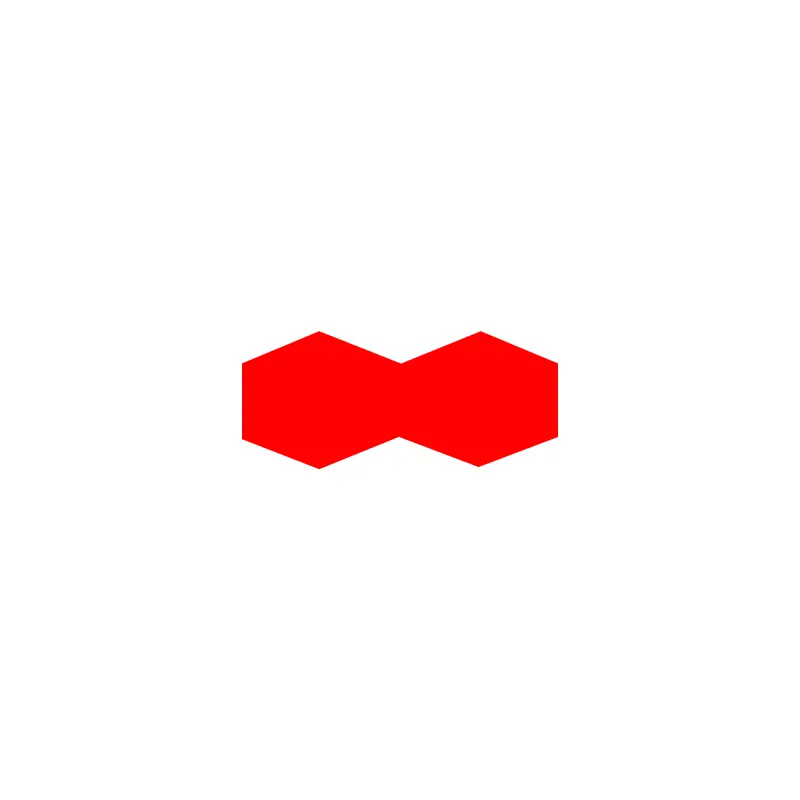

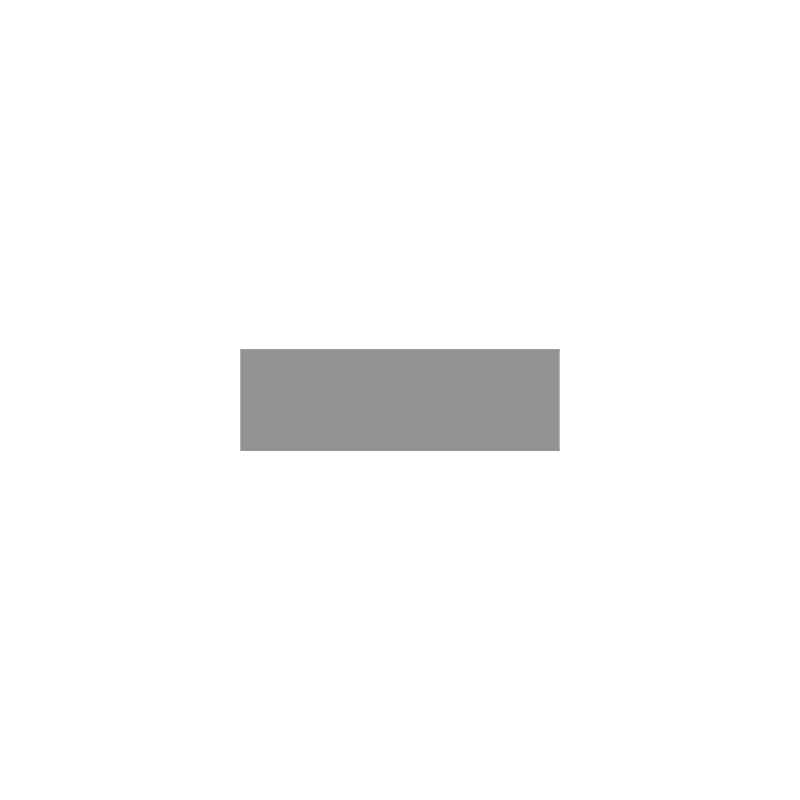

مواصفات وأخاديد الحلقة
حجم الطلب
φd1 ...... القطر الداخلي
φd2 ...... قطر القسم
مثال طلب
النموذج: RCFL106
قطر القطر الداخلي: 14x1.8
المواد: NBR
طلب
الضغط من الداخل: يتم ضغط الحلقة من القطر الخارجي
الضغط من الخارج: حلقة O مضغوط من القطر الداخلي
الحلقات O لها تحمل تصنيع دقيق. تم توحيد التحمل المسموح به وفقًا لـ DIN3771 و ISO3601/1 (قطر المقطع العرضي يصل إلى 7 مم ، وقطر داخلي يصل إلى 670 مم). يتم عرض التحمل المقابل في الجدول التالي.
| القسم التسامح | ||||||||
| قسم | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| تسامح | ± 0.08 | ± 0.09 | ± 0.10 | ± 0.13 | ± 0.15 | ± 0.18 | ± 0.21 | ± 0.25 |
| تحمل القطر الداخلي | ||||||||||
| قطر داخلي | 1.80 ~ 6.30 | 6.70 ~ 11.20 | 11.8 ~ 21.2 | 22.4 ~ 40.0 | 41.2 ~ 80.0 | 82.5 ~ 160 | 165 ~ 300 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| تسامح | ± 0.13 | ± 0.16 | ± 0.19 | ± 0.95 | ± 0.86 | ± 0.78 | ± 0.74 | ± 0.67 | ± 0.60 | ± 0.65 |
| نسبة القطر الداخلي المقابل ٪ | ||||||||||

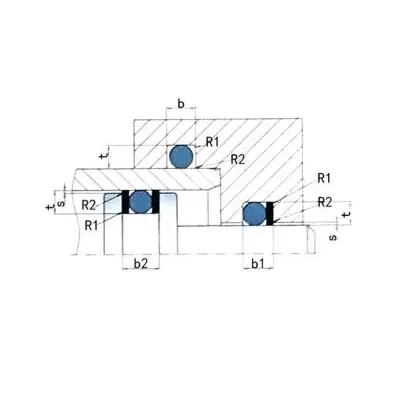

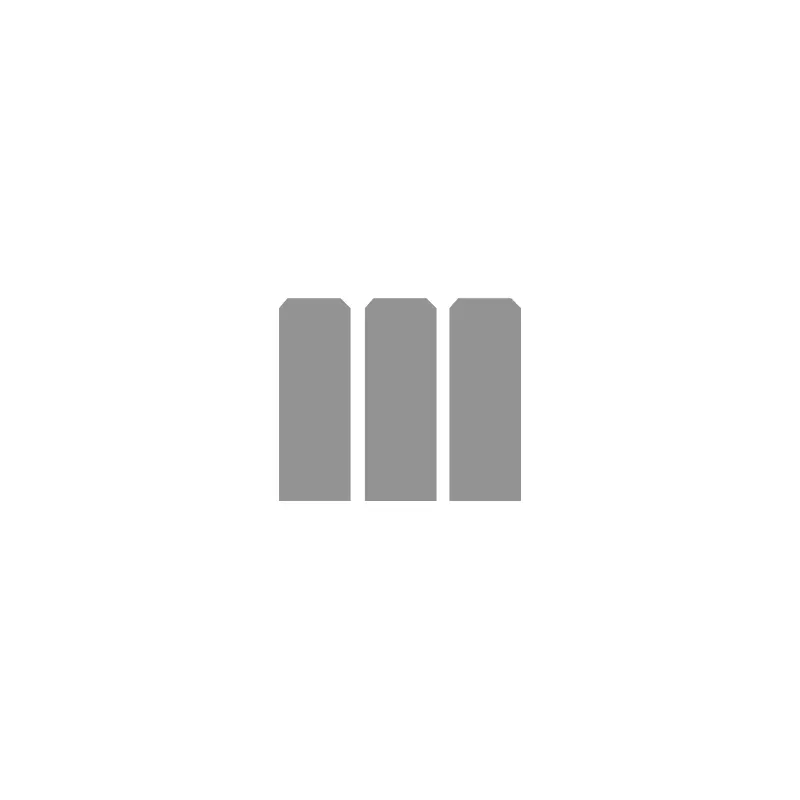

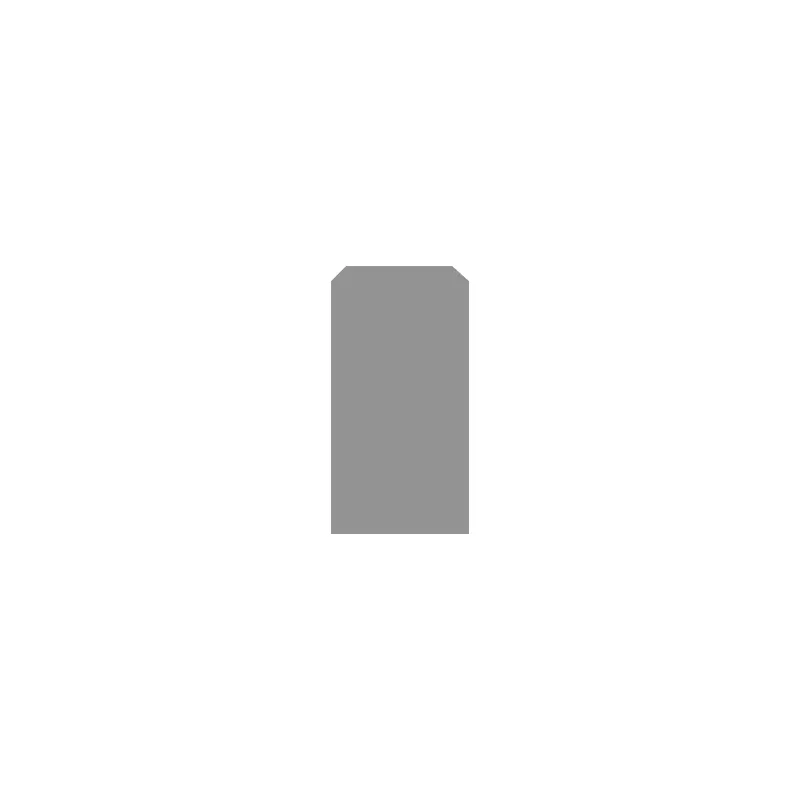

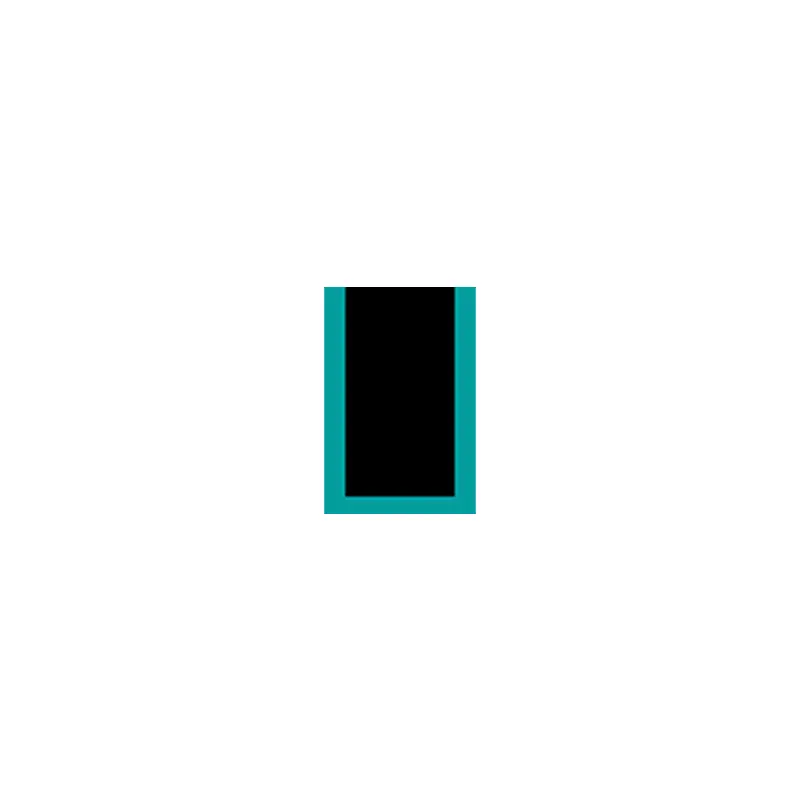

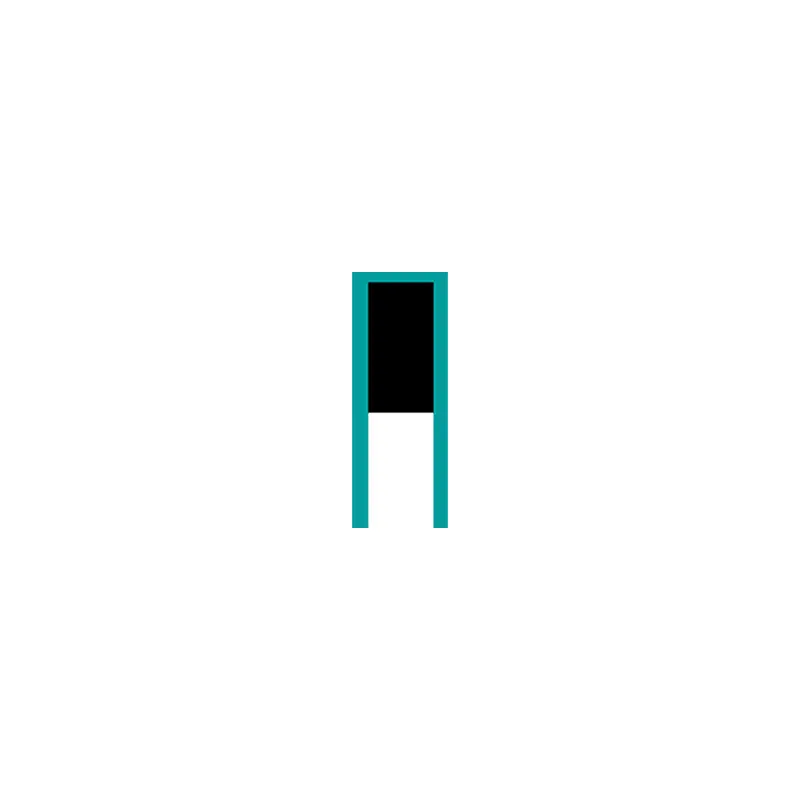

حجم الأخدود
 |
||||||||||
| قسم D2 | عمق الأخدود ر | وحدة عرض الأخدود: MM (+0.20) | دائرة نصف قطرها R1 مم | |||||||
| مم | ثابت | ديناميكي (هيدروليكي) | ديناميكي (هوائي) | ب لا حلقة الاحتفاظ | B1 1 حلقة الاحتفاظ | B2 2 حلقات الاحتفاظ | ||||
| 1.00 | 0.65 | ± 0.05 | 0.75 | ± 0.02 | 0.80 | ± 0.02 | 1.4 | 2.4 | 3.4 | 0.2-0.4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0.2-0.4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0.2-0.4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0.2-0.4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0.2-0.4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0.2-0.4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0.2-0.4 | |||
| 3.50 | 2.80 | ± 0.07 | 3.05 | ± 0.05 | 3.20 | ± 0.05 | 4.8 | 5.3 | 7.8 | 0.3-0.6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0.3-0.6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0.3-0.6 | |||
| 5.00 | 4.15 | ± 0.10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0.3-0.6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0.6-1.0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0.6-1.0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0.6-1.0 | |||
