بصفتها مورد لحلول الختم المهنية ، فإن سلسلة RCA من أختام ختم الغبار التي أطلقتها أختام Ruichen لديها تصميمات متنوعة ووظائف مستهدفة ، وتغطي بالكامل الاحتياجات الأساسية للحقل الصناعي للوقاية من الغبار ومقاومة الضغط والقدرة على التكيف البيئي.
فيما يتعلق بالتصميم التقني ، تتركز منتجات سلسلة Seal Seals Seals على المرونة. هناك أختام عامة (مثل RCA101/104/105) مثبتة بأقطار خارجية مقدمة ، والتي تتوافق مع الأخاديد القياسية ISO 6195-A ومناسبة لسيناريوهات الفضاء المدمجة ؛ هناك أيضًا نماذج ذات هياكل عظمية متكاملة مضادة للانصهار (مثل RCA103/106) ، والتي تعزز الاستقرار الهيكلي تحت الأحمال الديناميكية من خلال تصميم الأخدود المفتوح المحوري (ISO 6195-B). بالنسبة لظروف العمل الخاصة ، يدعم RCA107 تركيب الأخدود المائل بنسبة 30 درجة وهو متوافق مع المعدات الإمبراطورية والمترية ، بينما يقوم RCA108 بتبسيط عملية صيانة الأسطوانات القديمة من خلال تصميم إصلاح الحافة ، مما يقلل بشكل كبير من تكلفة التحول.
فيما يتعلق بتحسين الأداء الختم ، نقوم بتحسين الموثوقية من خلال الهياكل المبتكرة: تصميم أخدود عودة الزيت من RCA101 يعزز ارتداد الزيت ويقلل من تراكم الملوثات ؛ يتم دمج شفة الشفة المزدوجة أو هيكل الشفة الإضافي (RCA109/111/112 ، وما إلى ذلك) مع ختم رباعي فلورو إيثيلين لتحقيق غبار مزدوج وحاجز للزيت ؛ والتصميم المركب لمادة PTFE (polytetrafluoroethylene) والحلقة O (RCA115 ~ 119) يوازن توزيع الضغط ، وهو مقاوم لدرجات حرارة عالية من 250 درجة مئوية ، ومقاومة للتآكل الكيميائي ، مناسب للبيئات النظيفة مثل أشباه الموصلات والطعام. بالنسبة لظروف العمل المتطرفة ، يتم استخدام RCA213 مع سلسلة DA ، باستخدام مواد عالية الصدفة لمقاومة الملوثات اللاصقة مثل الطين والقطر ، وحماية الختم الداخلي من التآكل.
فيما يتعلق بالتطبيق ، يتم تكييف سلسلة RCA على نطاق واسع مع الآلات الهندسية ومعدات التعدين والأنظمة الهيدروليكية والهواء المضغوط والمجالات الصناعية الدقيقة. على سبيل المثال ، يمكن لـ RCA111/211 تحمل ضغط ارتفاع 1.6MPa ، مما يوفر حماية مزدوجة للأسطوانات الهيدروليكية ؛ أصبح RCA115 ~ 119 الخيار الأول للوقاية من الغبار من المعدات الدقيقة بسبب خصائصها غير المستعدة والاحتكاك المنخفضة ؛ يوفر RCA108 حلاً سريعًا لصيانة المعدات القديمة دون الحاجة إلى تعديل الأخدود. من حيث المواد ، نصر على إعطاء أهمية متساوية لحماية وأداء البيئة. تأخذ تقنية تعديل PTFE في الاعتبار كل من التصميم الذاتي ومقاومة التآكل. يضمن Olastomers O-Ring (مثل NBR) ثبات الختم. تستخدم بعض النماذج (مثل RCA119) صيغة خالية من السيليكون لتلبية المتطلبات الصارمة لورش العمل النظيفة. لسنوات عديدة ، كانت Ruichen Seals تهدف دائمًا إلى "التكيف الدقيق والحماية طويلة الأجل". من خلال سلسلة RCA ، يساعد العملاء على مواجهة التحديات مثل اقتحام الغبار ، وتسرب النفط ، والتآكل ذي درجة الحرارة العالية ، مما يوفر ضمانات موثوقة لتشغيل المعدات الفعالة.
ميزات وتطبيقات المنتج:
التطبيق الرئيسي: مقاوم للغبار القياسي لأسطوانة الزيت
المزايا: من السهل تثبيت أختام تحول ختم الغبار ، مع تأثيرات ممتازة مضادة للاحتكاك ومقاومة للغبار. لن يتحركوا في الاتجاه المعاكس في التجويف ، ولن يكون هناك فتح ضغط بين حلقة الختم وخاتم الغبار.
المواد: البولي يوريثان ، المطاط
مجالات تطبيق محددة:
General DustProof (RCA101 ~ 105/113/114): يستخدم على نطاق واسع في الآلات الهندسية ومعدات الأتمتة لمقاومة تدخل الغبار.
سيناريوهات الثقيلة والصيانة (RCA103/106/108): يعد دعم الهيكل العظمي وتصميم تثبيت الحافة مناسبًا للسيناريوهات عالية التحميل مثل آلات التعدين وتحول الأسطوانة القديمة.
Precision and Harsh Environment (RCA115 ~ 119): أشباه الموصلات ، والأغذية والطب وغيرها من الصناعات ، تلبي متطلبات عدم وجود احتكاك منخفض ومقاومة للتآكل.
التوافق متعدد العدوى: يدعم RCA107 المعدات البريطانية ، وتغطي سلسلة RCA بالكامل الأخاديد القياسية ISO 6195 لتبسيط عملية الاختيار.

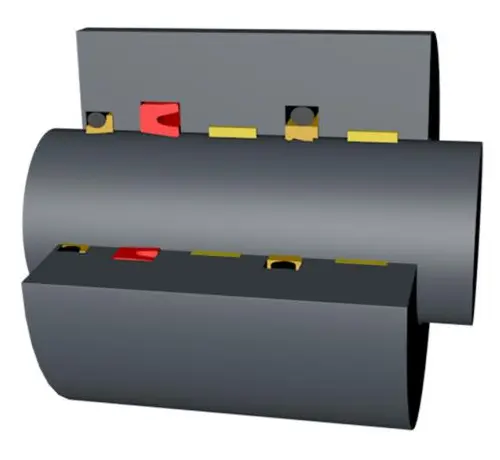

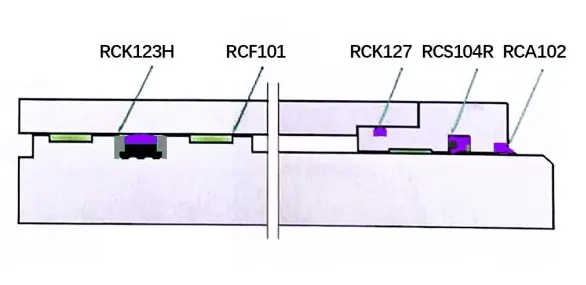

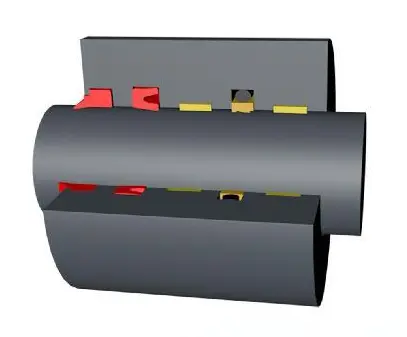

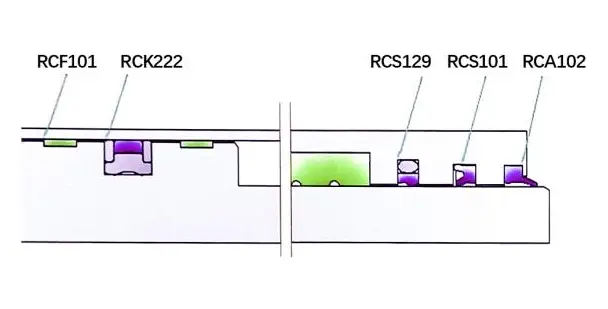

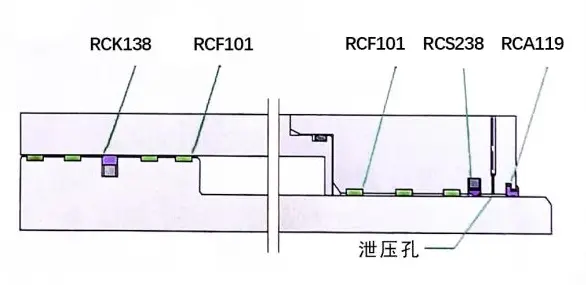

تطبيق الختم وتصميم الأسطوانة
الصناعة الثقيلة: أمثلة على الصناعة: أدوات الآلات الثقيلة (آلات التزوير ، المطابع الهيدروليكية ، آلات الانحناء ، إلخ) ، المعادن (مطاحن المتداول ، أسطوانات AGC ، إلخ) ، التعدين (الدعم الهيدروليكي ، معدات التعدين ، وما إلى ذلك) ، آلات البناء الثقيلة (الرافعات ، الحفريات ، إلخ)

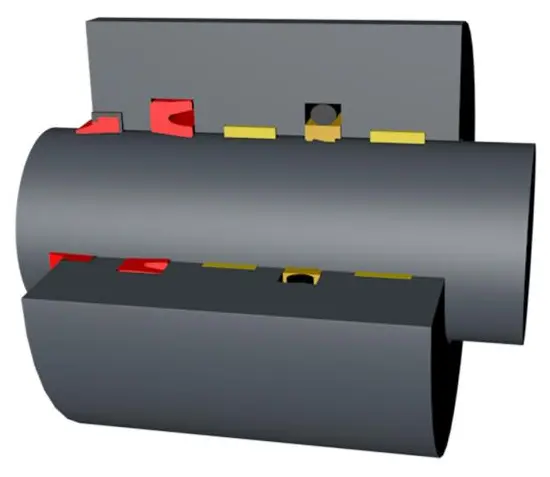

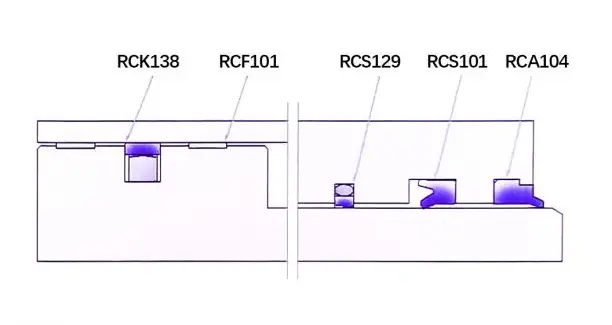

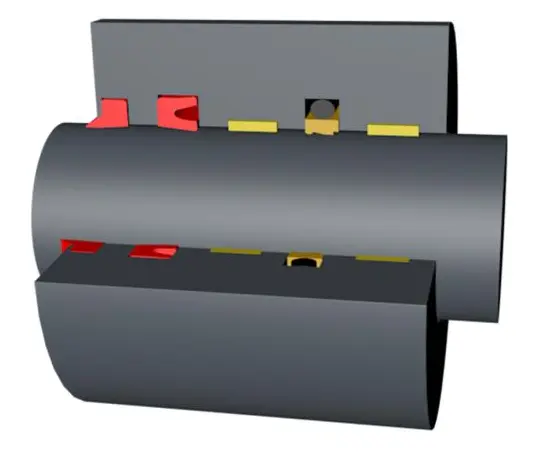

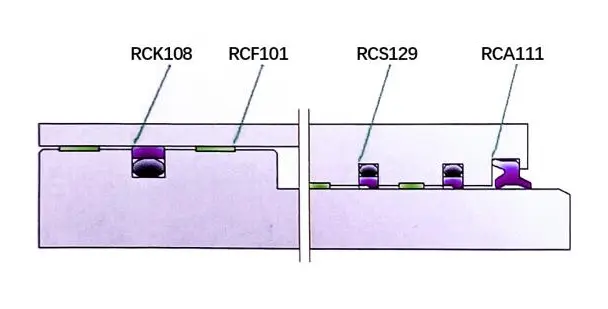

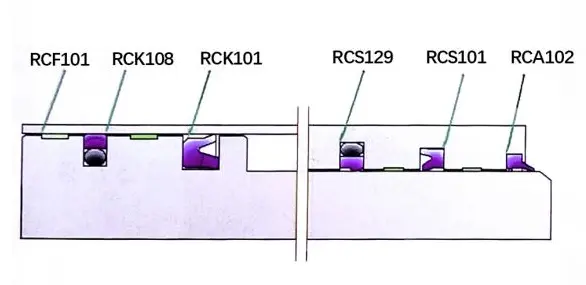

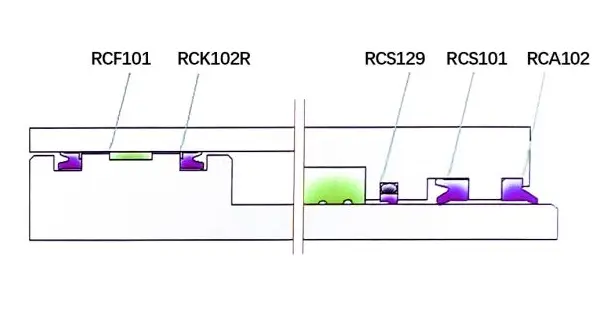

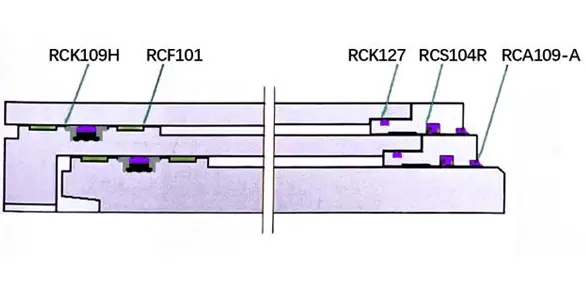

تصميم الختم الموصى به:
آلة تزوير ثقيلة
المعادن AGC
أسطوانة عمود الدعم الهيدروليكي
حارس الدعم الهيدروليكي جاك
أسطوانة رفع الرافعة
أسطوانة رافعة
الصناعة المتوسطة: أمثلة على الصناعة: معدات الرفع ، الآلات الزراعية ، أدوات النقل الخفيف ، منصات الرفع ، أدوات الآلات (آلات الانحناء ، آلات صب الحقن ، آلات الطحن ، إلخ) ، الشوكة ، شاحنات التفريغ

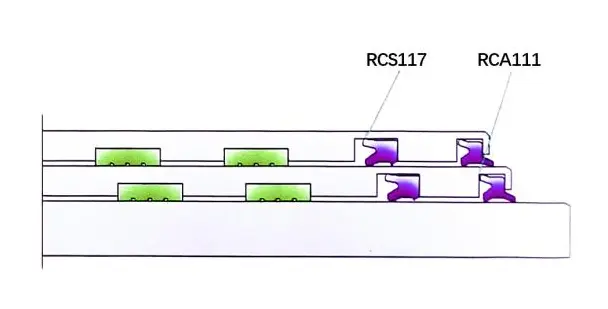

تصميم الختم الموصى به:
آلة الانحناء
تفريغ جهاز رفع الشاحنات
الآلات الزراعية
منصة رفع
صناعة الضوء: أمثلة على الصناعة: أدوات الآلة ، الشوكة ، آلات صب الحقن ، الآلات الزراعية ، بالرز
تصميم الختم الموصى به:
رافعة شوكية صغيرة
آلة صب الحقن

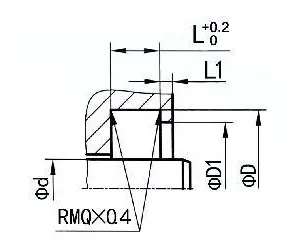

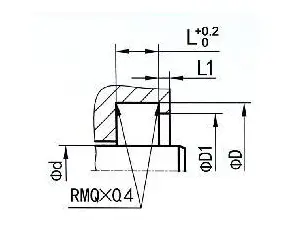

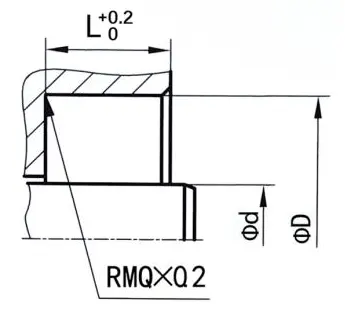

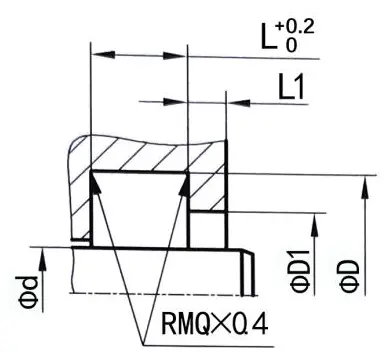

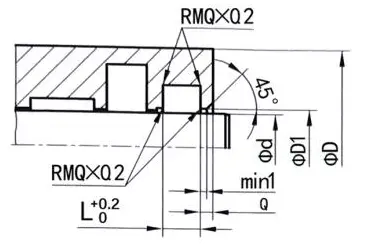

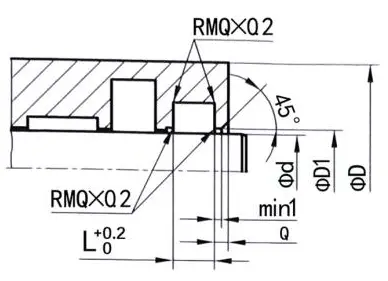

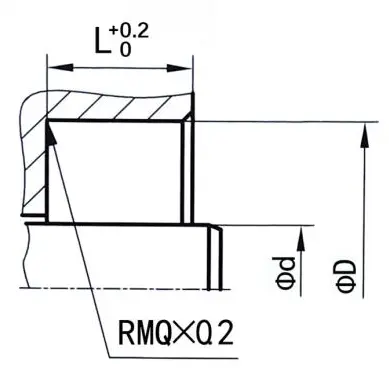

أخدود ختم الغبار

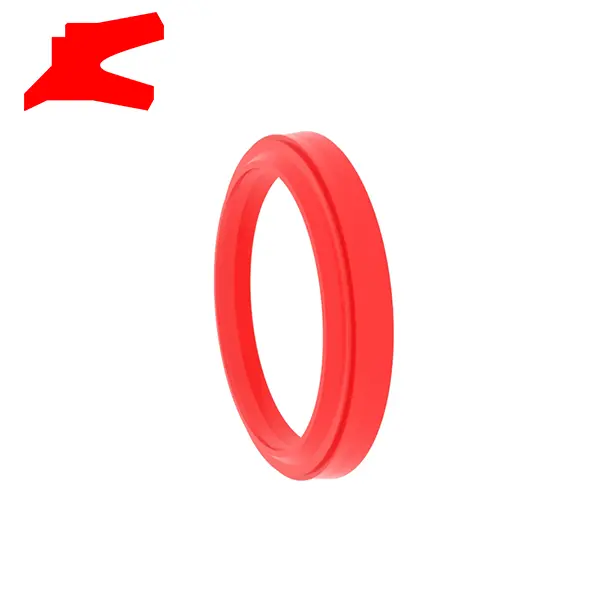

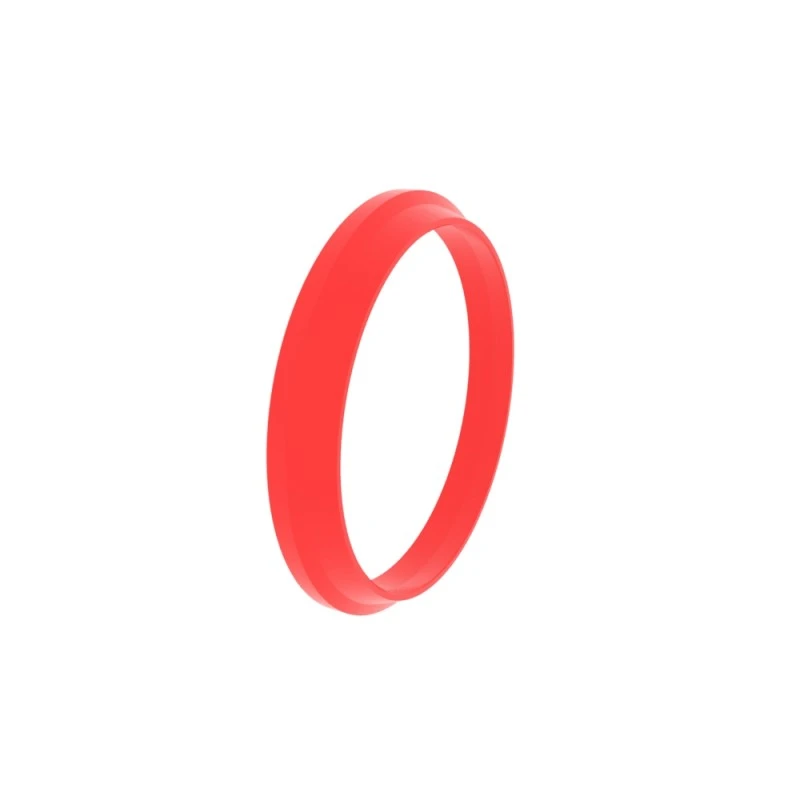

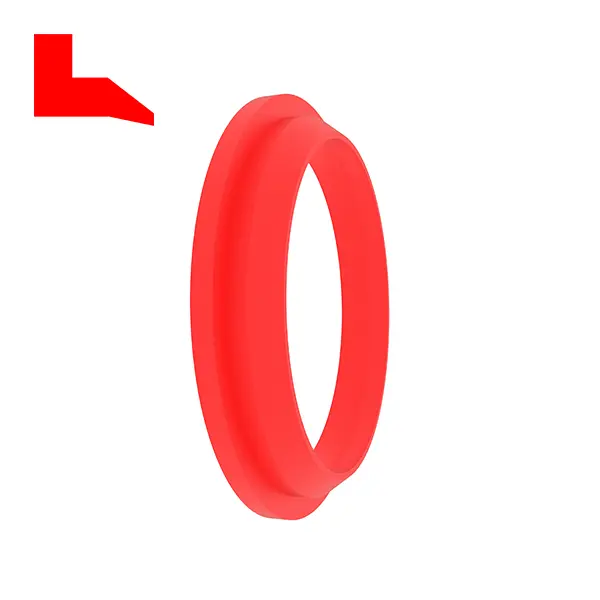

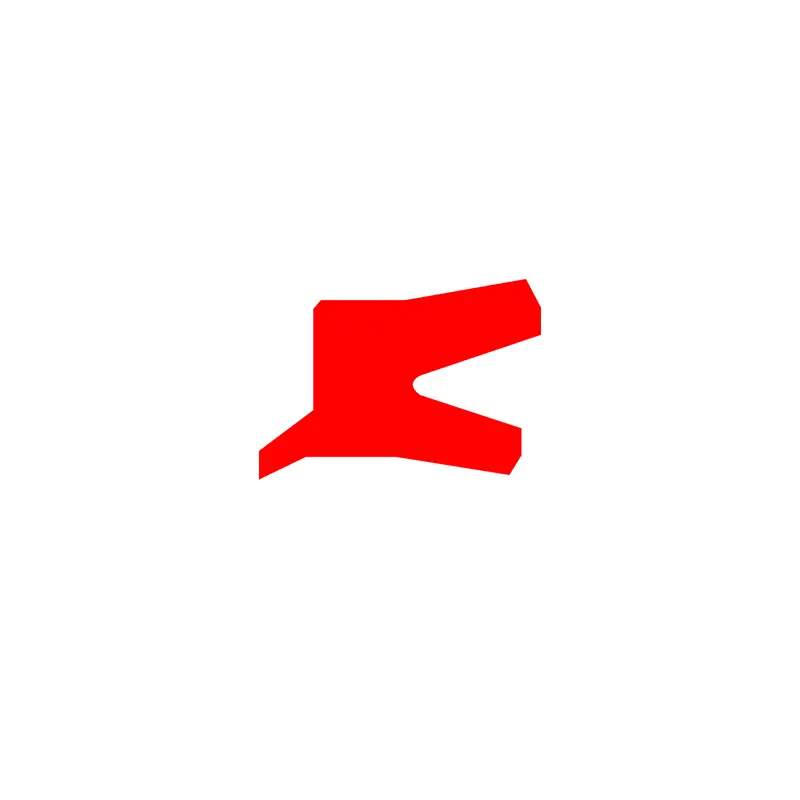

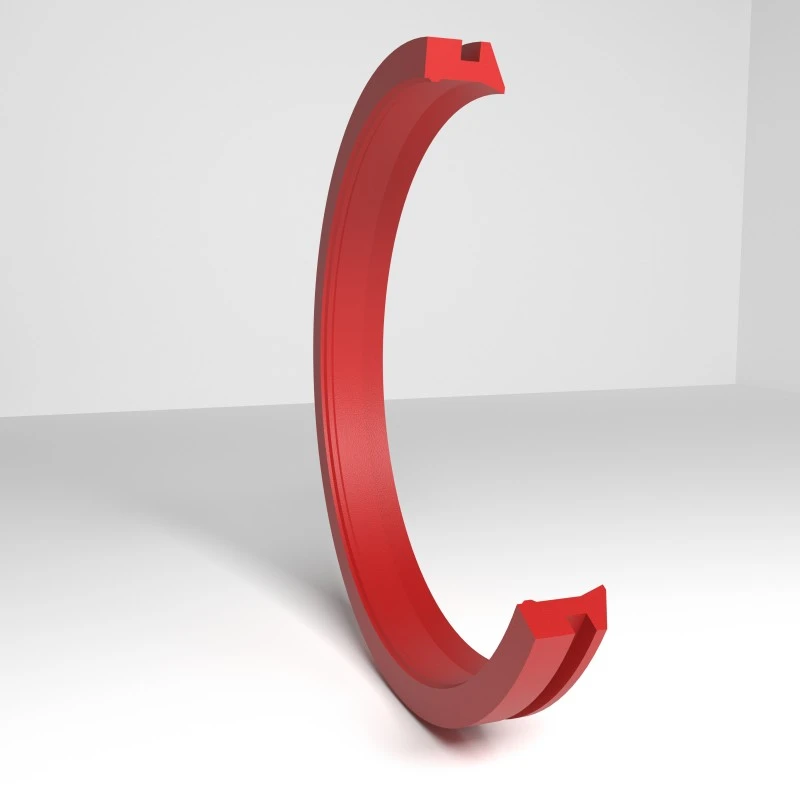

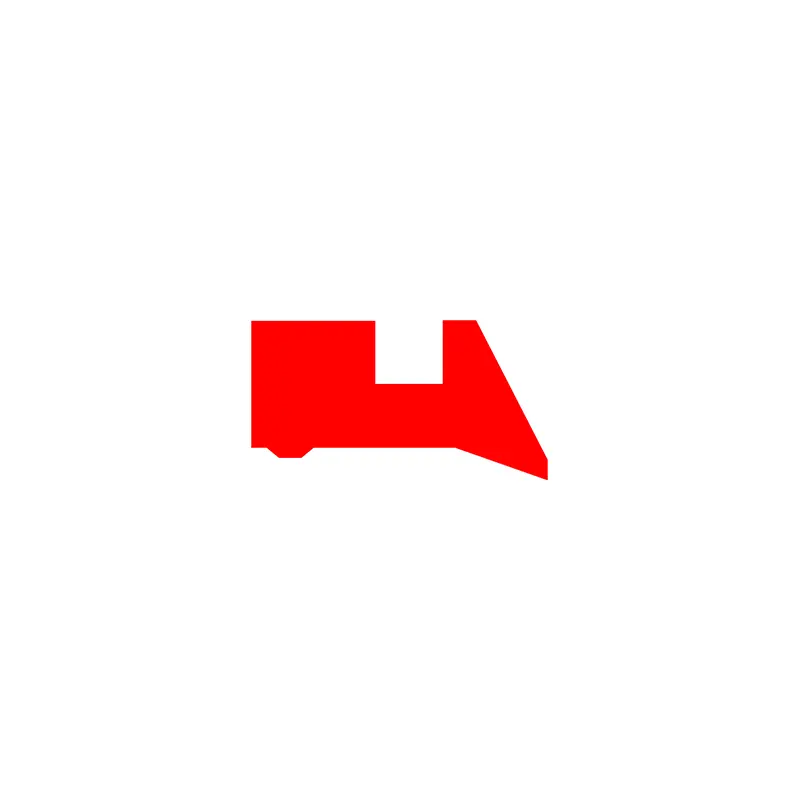

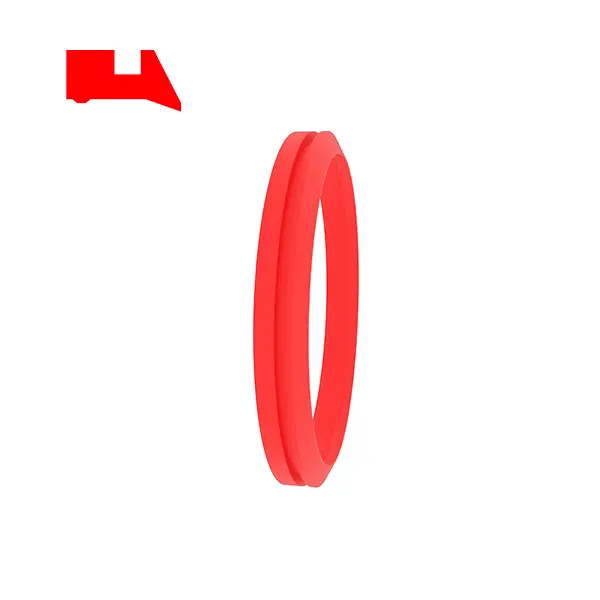

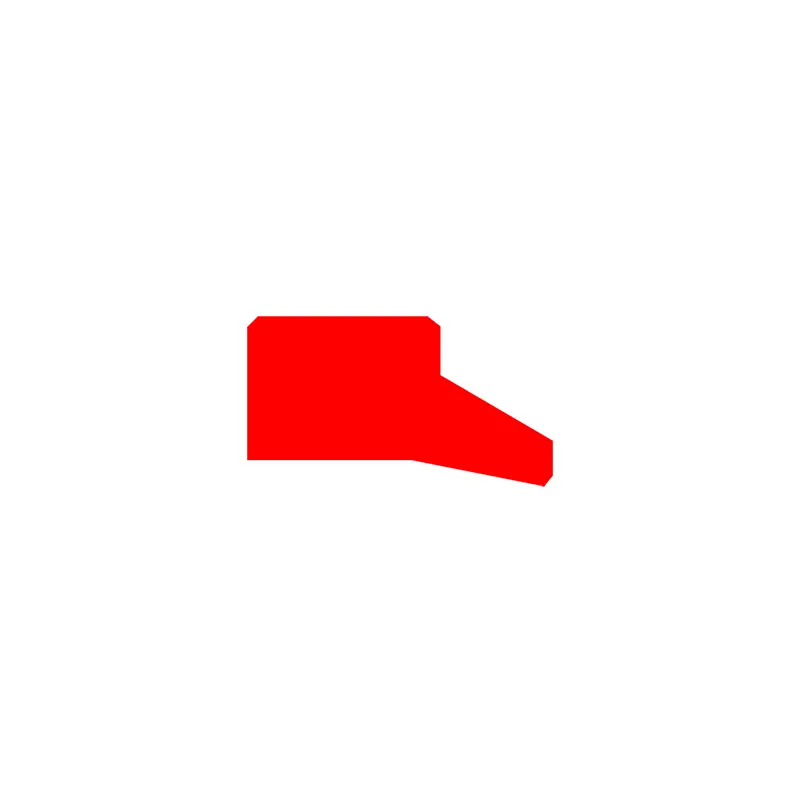

RCA101
حجم الطلب
φd ...... القطر الخارجي
φd ...... القطر الداخلي
L ...... عرض الأخدود
ح ...... ارتفاع إجمالي ختم الغبار
| الانتهاء من السطح | ص tmax (ميكرون) | RA (ميكرون) |
| السطح المنزلق مطابقة الأختام المطاط/البولي يوريثان انزلاق السطح المطابق أختام PTFE | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| أخدود أسفل الجانب الأخدود | ≤6.3 ≤15 | ≤1.6 ≤3 |
| نسبة طول دعم ملف تعريف TP | 50 ٪ -95 ٪ |
|
| تسامح | |
| φd1 H11 | L <10mm +0.2 |
| φd H11 | L ＞ 10mm +0.3 |
مثال طلب
النموذج: RCA101
حجم الأخدود: 100x108x4/7
المواد: RC-PU-H
نوع الختم: RCA101 ، RCA104
التطبيق الرئيسي: حماية الغبار القياسية لأسطوانات النفط
المزايا: التثبيت البسيط ، ومضاد للاحتكاس وتأثير مقاوم للغبار ، ولا بيض عكسي في التجويف ، ولا يوجد فتح ضغط بين حلقة الختم وخاتم الغبار.
المواد: البولي يوريثان ، المطاط
| ختم الأمثلة الأخدود | فيما يلي أبعاد الأخدود القياسية (يمكن إنتاج أختام الغبار من أي حجم ضمن نطاق الحجم) | |||||||
 |
RCA101
|
φd | φd | FD1 | L | L1 | H | |
| 6-100 | φd+8 | φd+6 | 4 | 1 | 7 | |||
|
RCA104
|
100.1-149.9 | φd+12 | φd+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | φd+15 | φd11 | 6.5 | 2 | 13 | |||

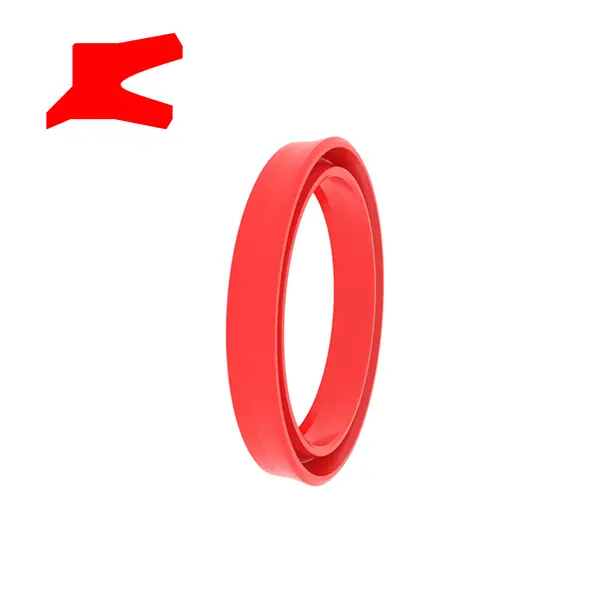

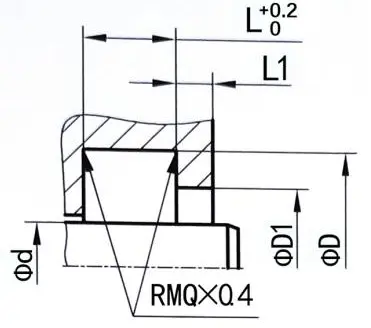

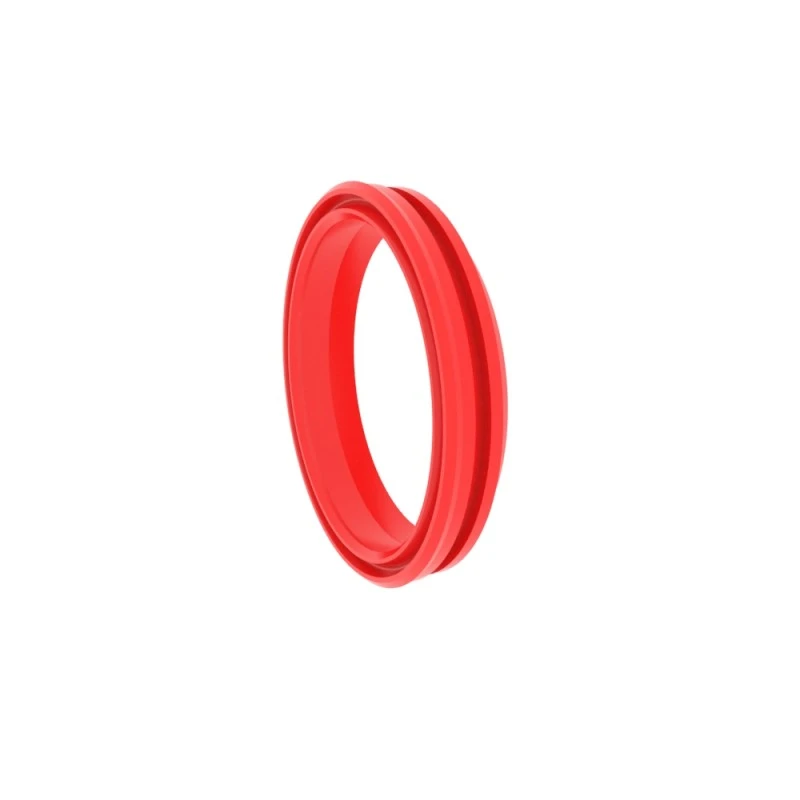

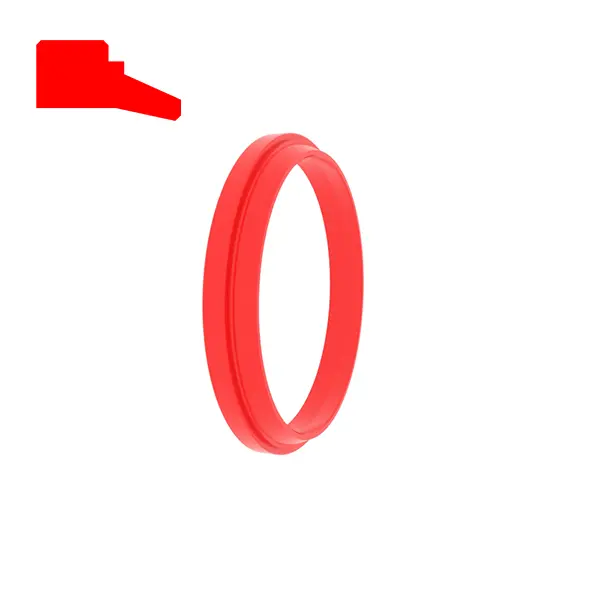

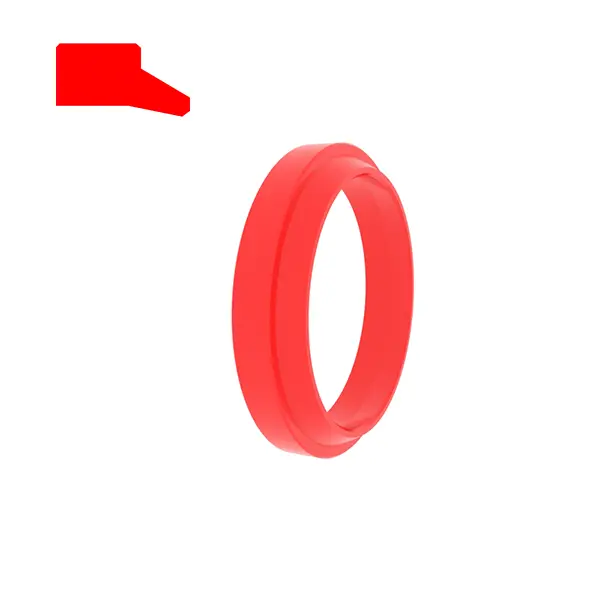

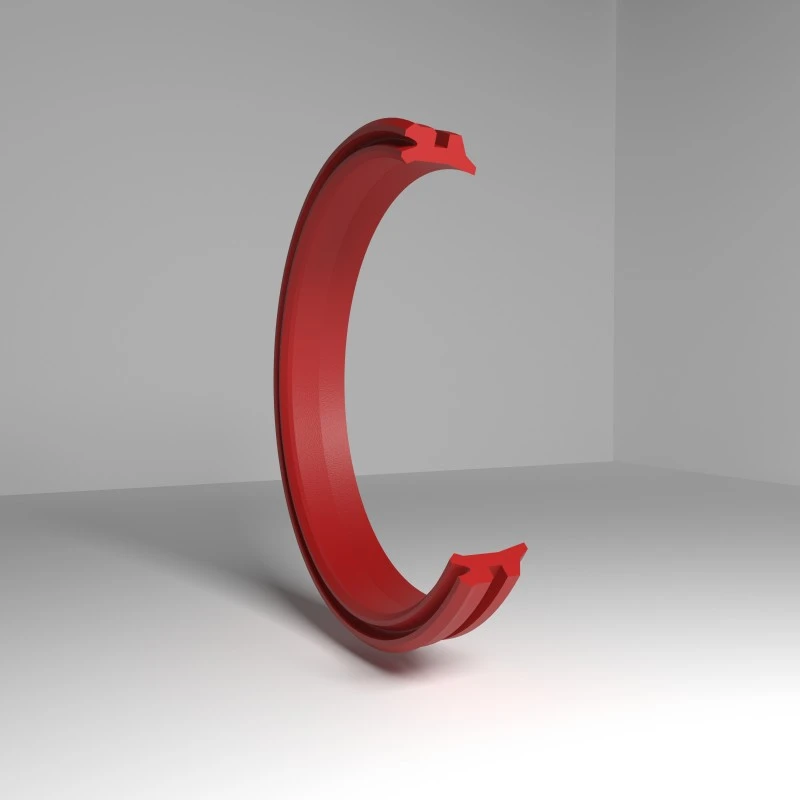

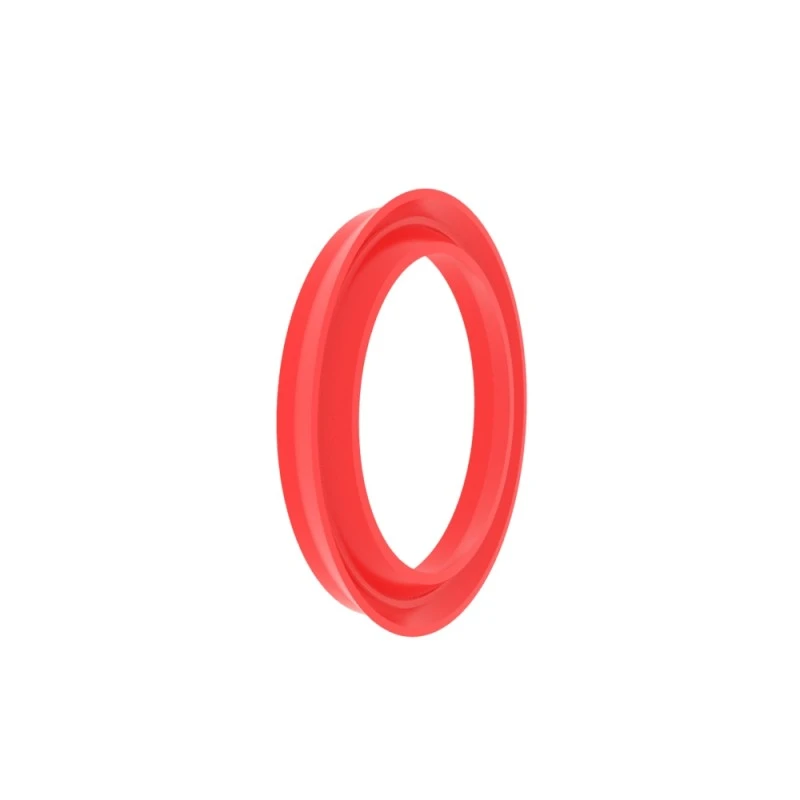

RCA102
حجم الطلب
φd ...... القطر الخارجي
φd ...... القطر الداخلي
L ...... عرض الأخدود
ح ...... ارتفاع إجمالي ختم الغبار
| الانتهاء من السطح | ص tmax (ميكرون) | RA (ميكرون) |
| السطح المنزلق مطابقة الأختام المطاط/البولي يوريثان انزلاق السطح المطابق أختام PTFE | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| أخدود أسفل الجانب الأخدود | ≤6.3 ≤15 | ≤1.6 ≤3 |
| نسبة طول دعم ملف تعريف TP | 50 ٪ -95 ٪ |
|
| تسامح | |
| φd1 H11 | L <10mm +0.2 |
| φd H11 | L ＞ 10mm +0.3 |
مثال طلب
النموذج: RCA102
حجم الأخدود/ارتفاع ختم الغبار: 100x115x8.5
المواد: RC-PU-H
نوع الختم: RCA102 ، RCA105 ، RCA211
التطبيق الرئيسي: يستخدم بشكل رئيسي مع أختام مجموعة الانزلاق
المزايا: أداء احتكاك جيد ، RCA211 ختم ثنائي الاتجاه
المادة: (صلابة فائقة) البولي يوريثان ، المطاط
| ختم الأمثلة الأخدود | فيما يلي أبعاد الأخدود القياسية (يمكن إنتاج أختام الغبار من أي حجم ضمن نطاق الحجم) | |||||||
 |
RCA102
|
φd | φd | FD1 | L | L1 | H | |
|
RCA105
|
6-49.9 | φd+8 | φd+4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99.9 | φd+10 | φd+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | φd+15 | φd+7.5 | 8.5 | ≥2 | 11.5 | |||

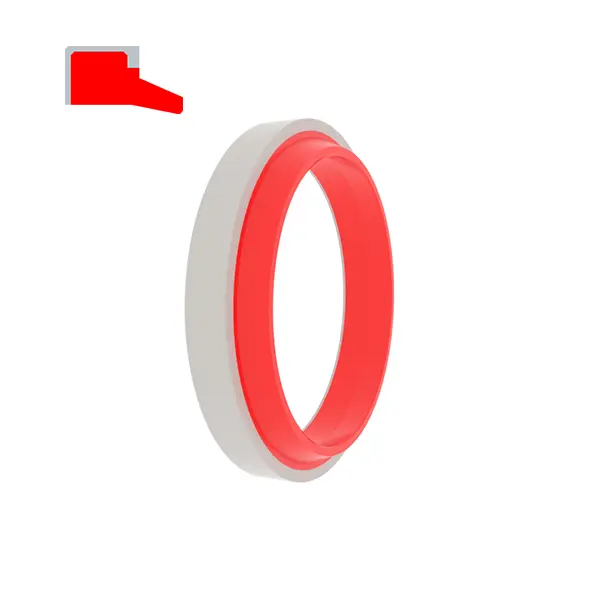

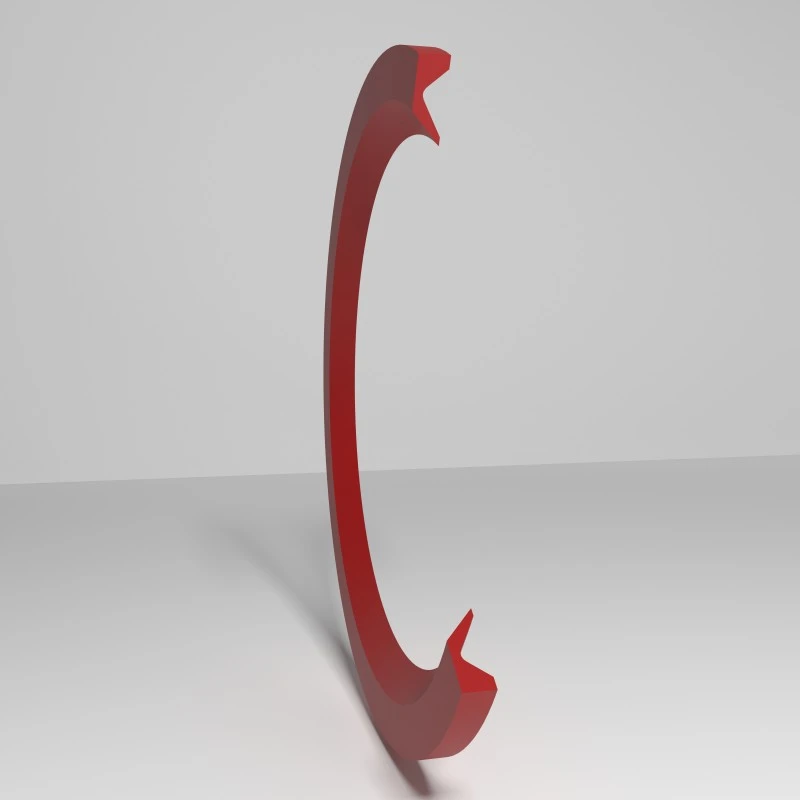

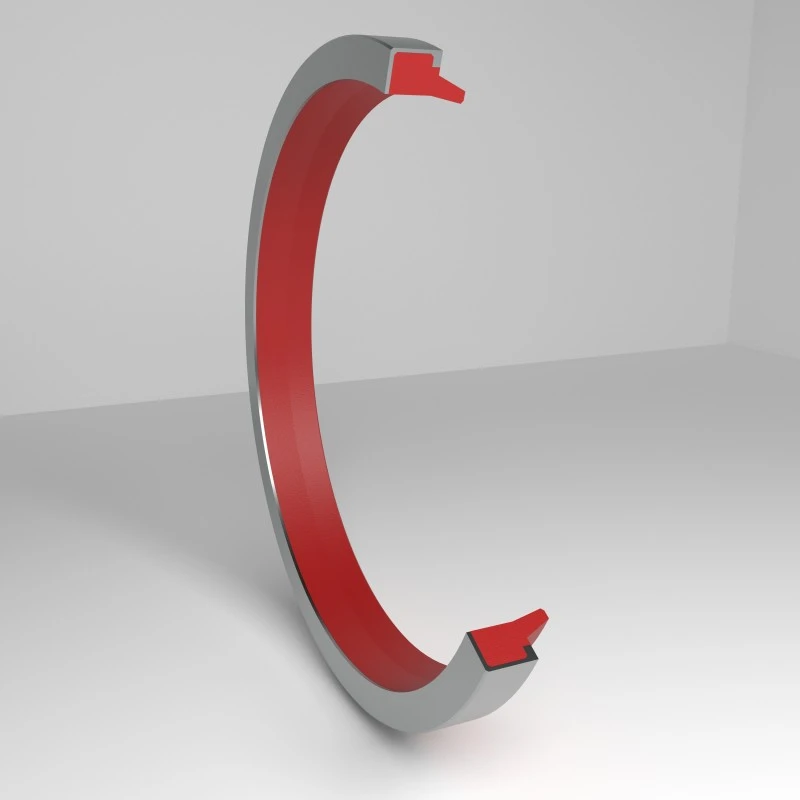

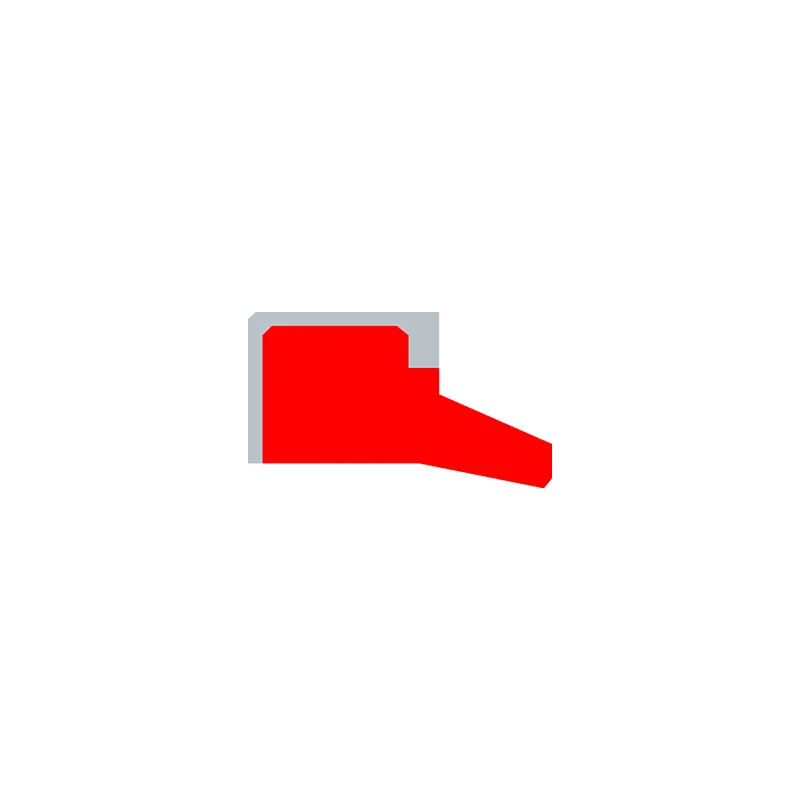

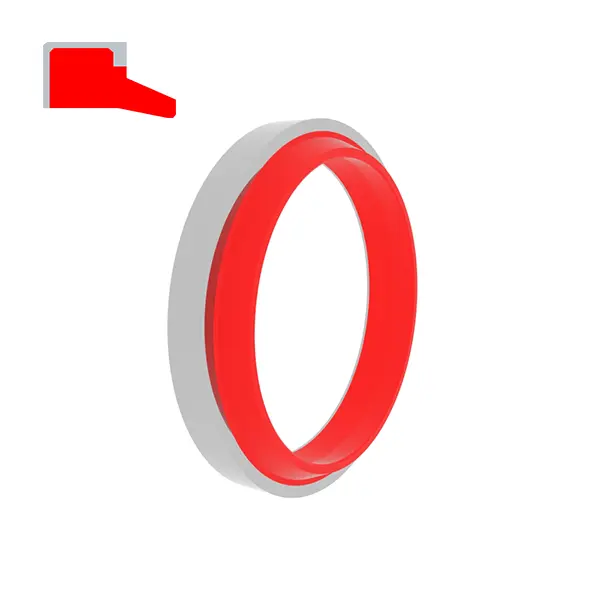

RCA103
حجم الطلب
φd ...... القطر الخارجي
φd ...... القطر الداخلي
L ...... عرض الأخدود
ح ...... ارتفاع إجمالي ختم الغبار
| الانتهاء من السطح | ص tmax (ميكرون) | RA (ميكرون) |
| السطح المنزلق مطابقة الأختام المطاط/البولي يوريثان انزلاق السطح المطابق أختام PTFE | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| أخدود أسفل الجانب الأخدود | ≤6.3 ≤15 | ≤1.6 ≤3 |
| نسبة طول دعم ملف تعريف TP | 50 ٪ -95 ٪ |
|
| تسامح | |
| φd1 H11 | L <10mm +0.2 |
| φd H11 | L ＞ 10mm +0.3 |
مثال طلب
النموذج: RCA103
حجم الأخدود/ارتفاع ختم الغبار: 100x115x9/12
المواد: RC-PU-H+POM
نوع الختم: RCA103 ، RCA106
التطبيق الرئيسي: الأسطوانات القياسية ولأخاديد مفتوحة
المزايا: أداء مكافحة الاحتكاك جيد ، وحلقة الدعم تمنع الأكسدة من الحدوث بين الأخدود والختم ، وتحديد المواقع والتناسب في التجويف.
المادة: (صلابة فائقة) البولي يوريثان + البولي أكسيمي ميثيل ، مطاط + بوليوكسيمي ميثيلين
| ختم الأمثلة الأخدود | فيما يلي أبعاد الأخدود القياسية (يمكن إنتاج أختام الغبار من أي حجم ضمن نطاق الحجم) | |||||
 |
RCA103
|
φd | φd | L | H | |
| 6-9.9 |
φd+8 | 5 | 8 | |||
|
RCA106
|
10-99.9 | φd+10 | 7 | 10 | ||
| 100-200 | φd+15 | 9 | 12 | |||
| ＞ 200 | φd+20 | 12 | 16 | |||

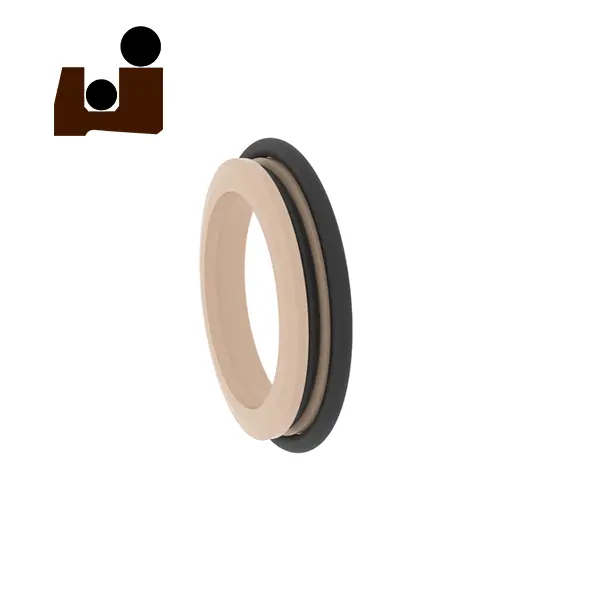

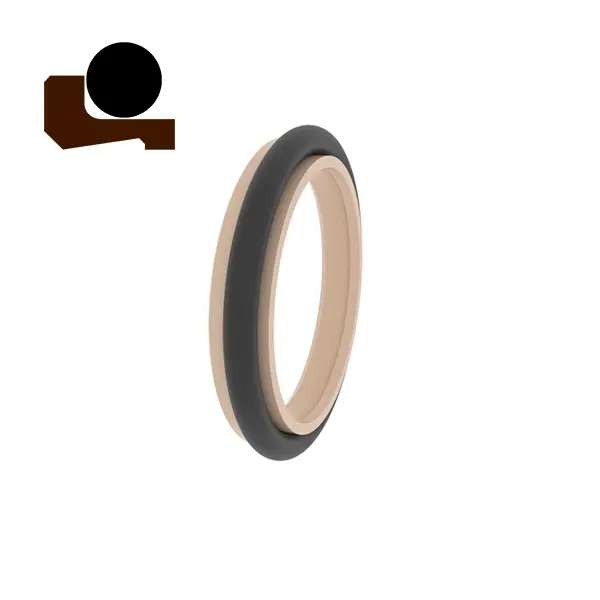

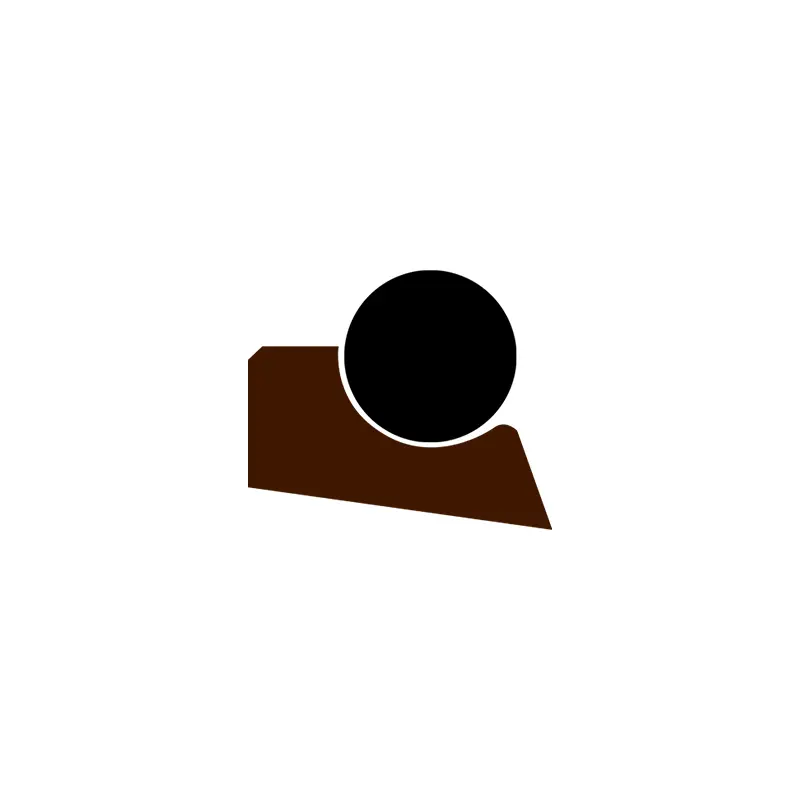

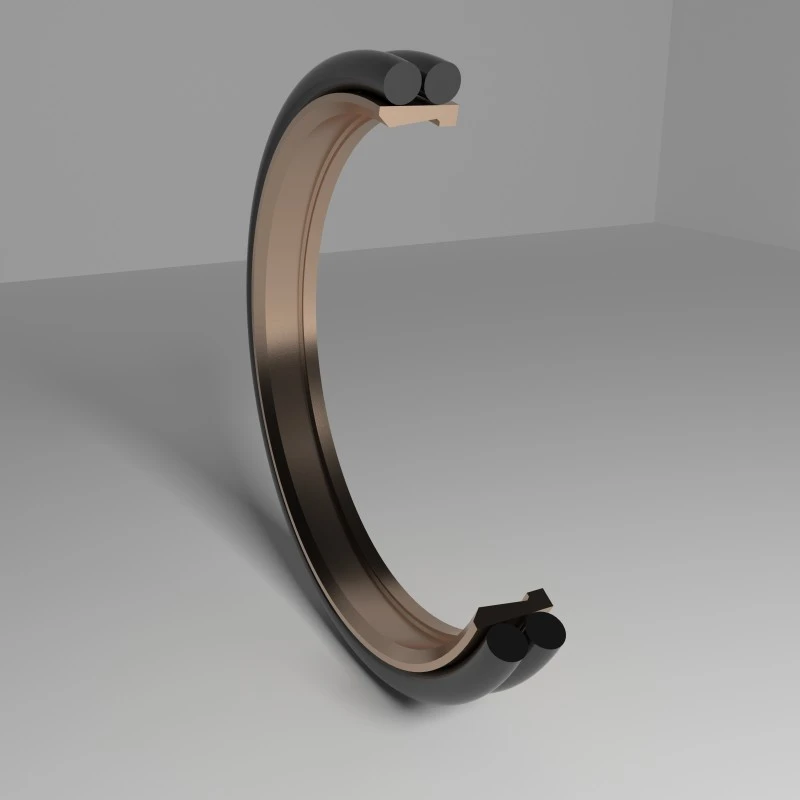

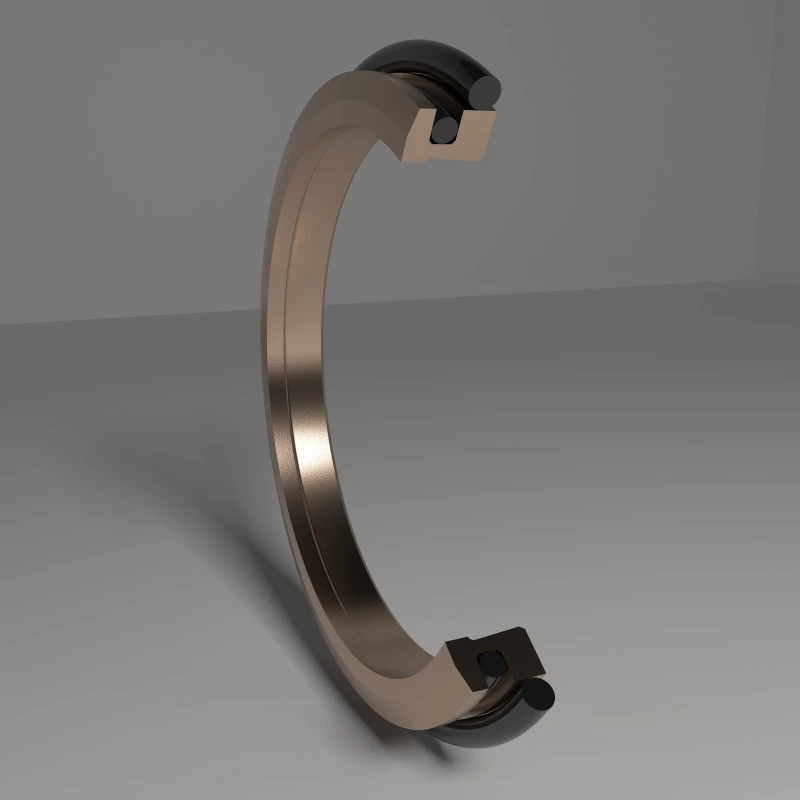

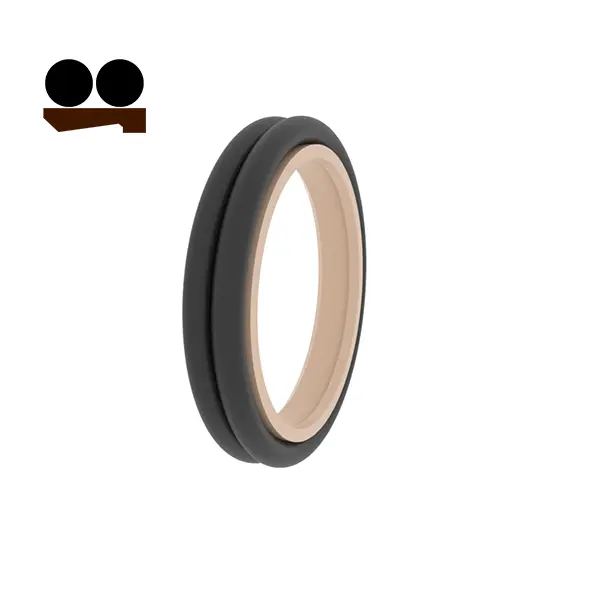

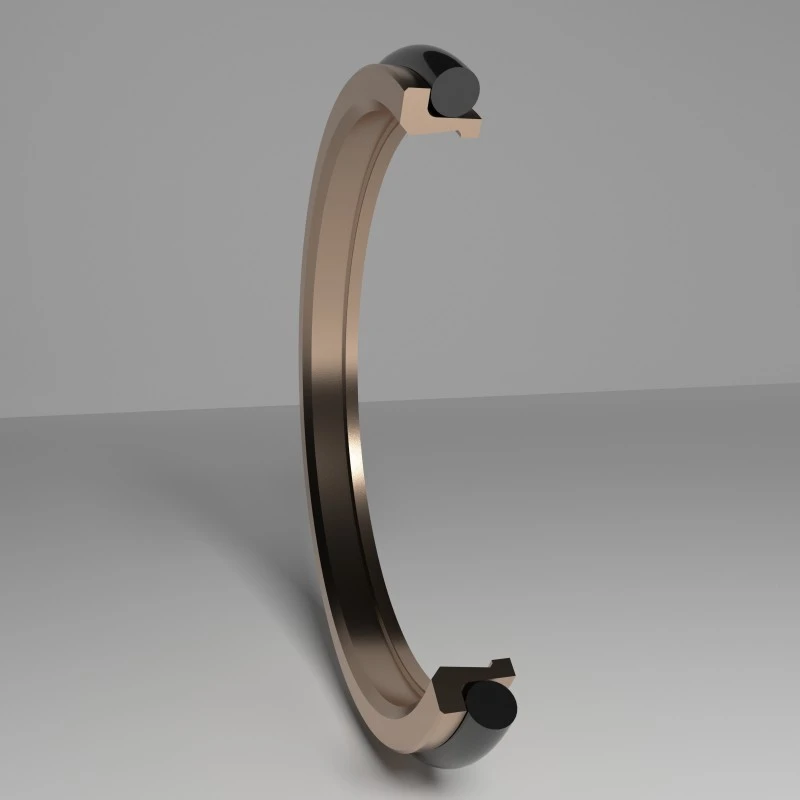

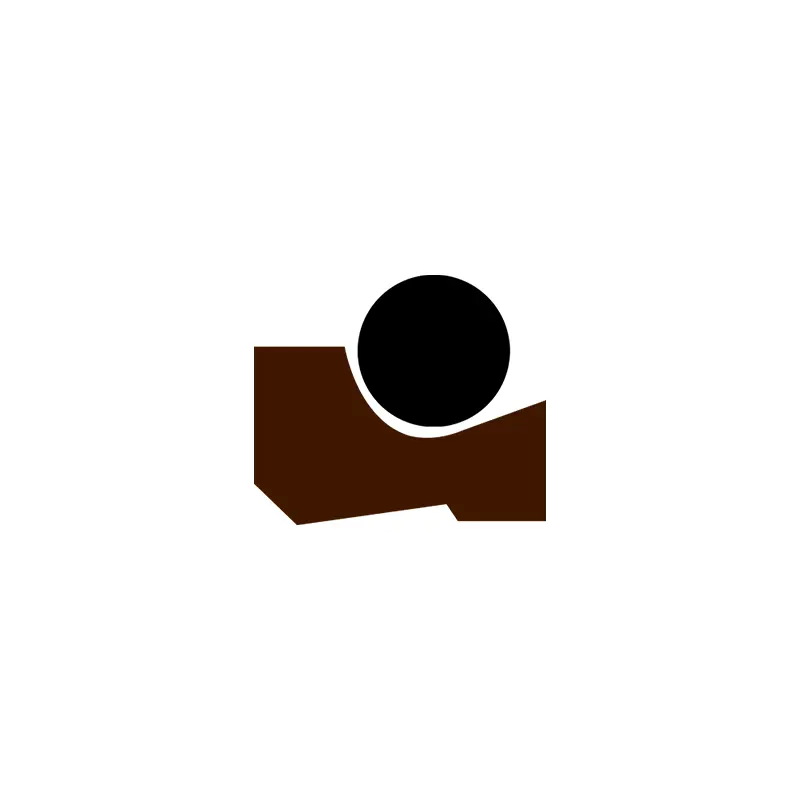

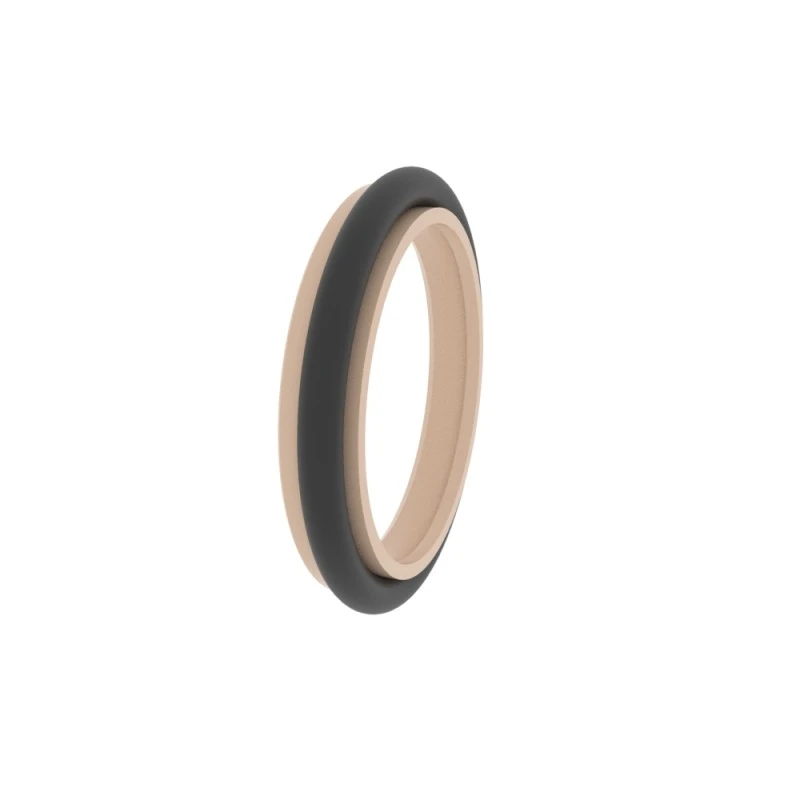

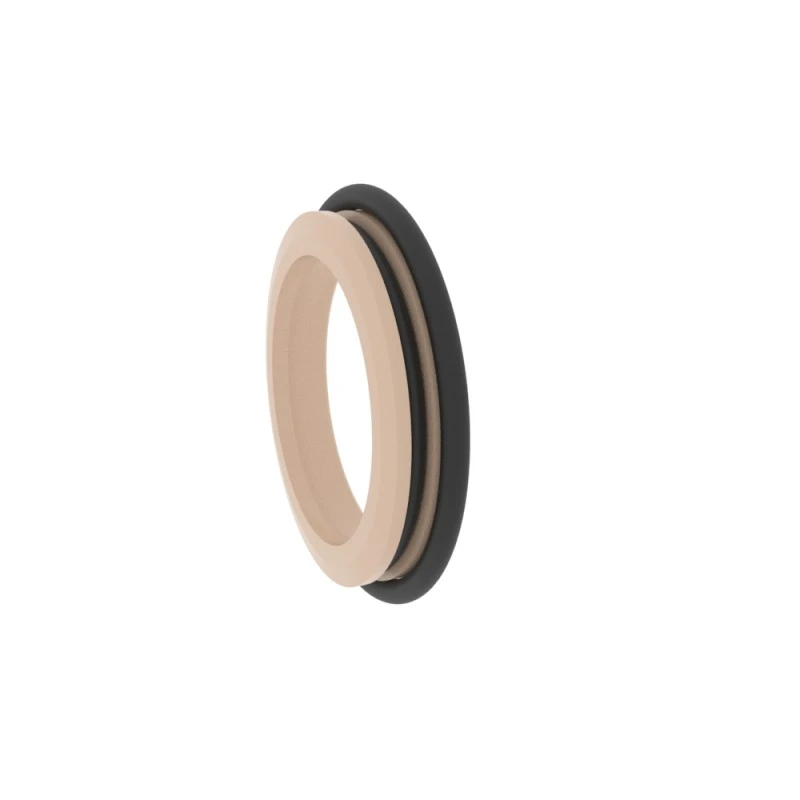

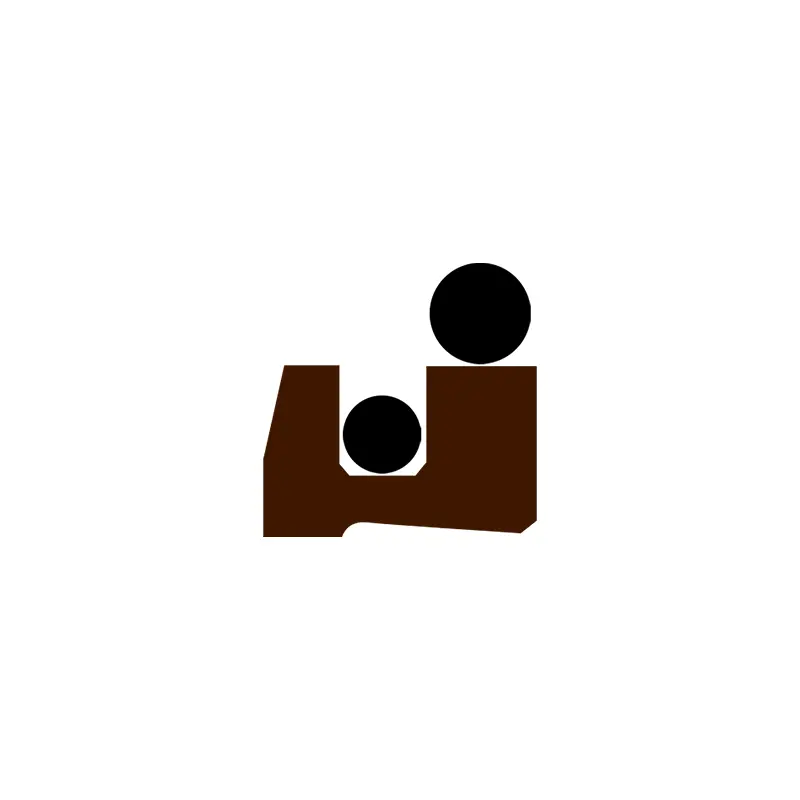

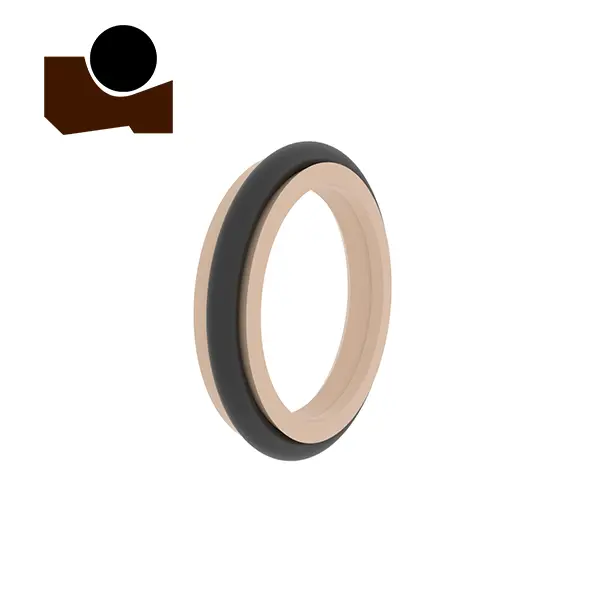

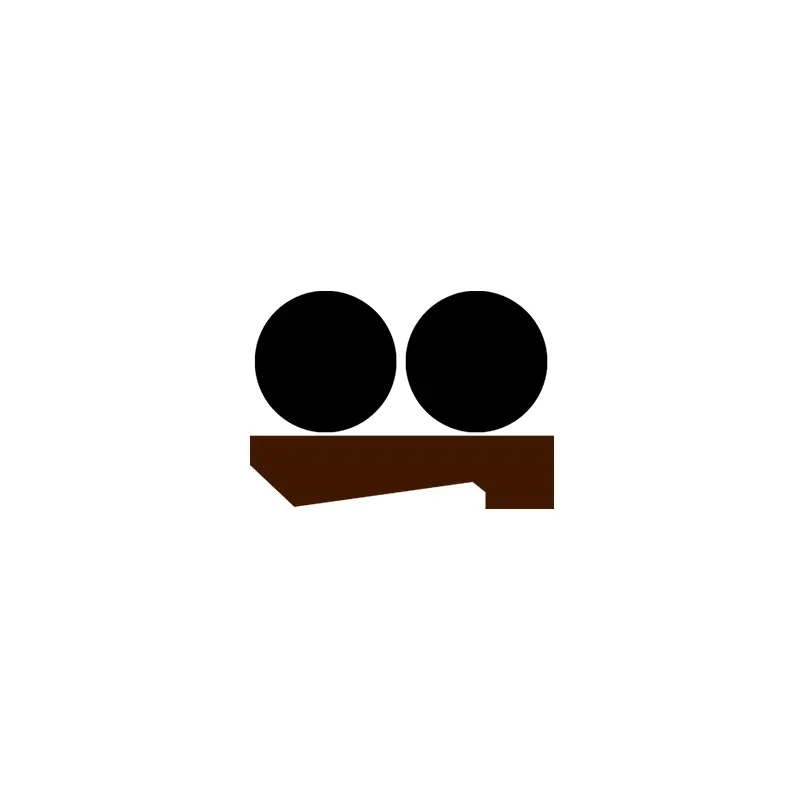

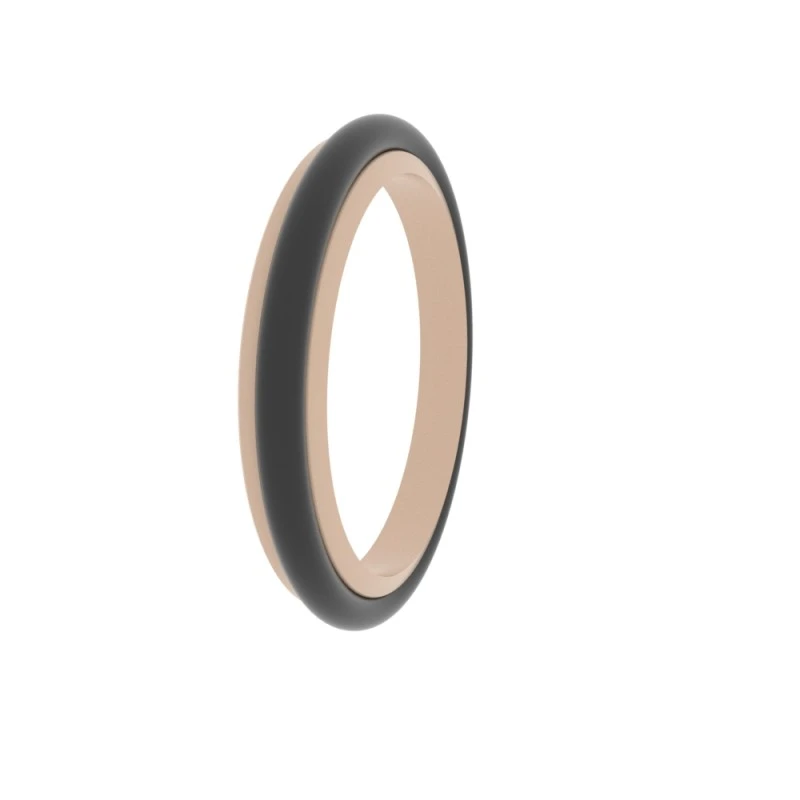

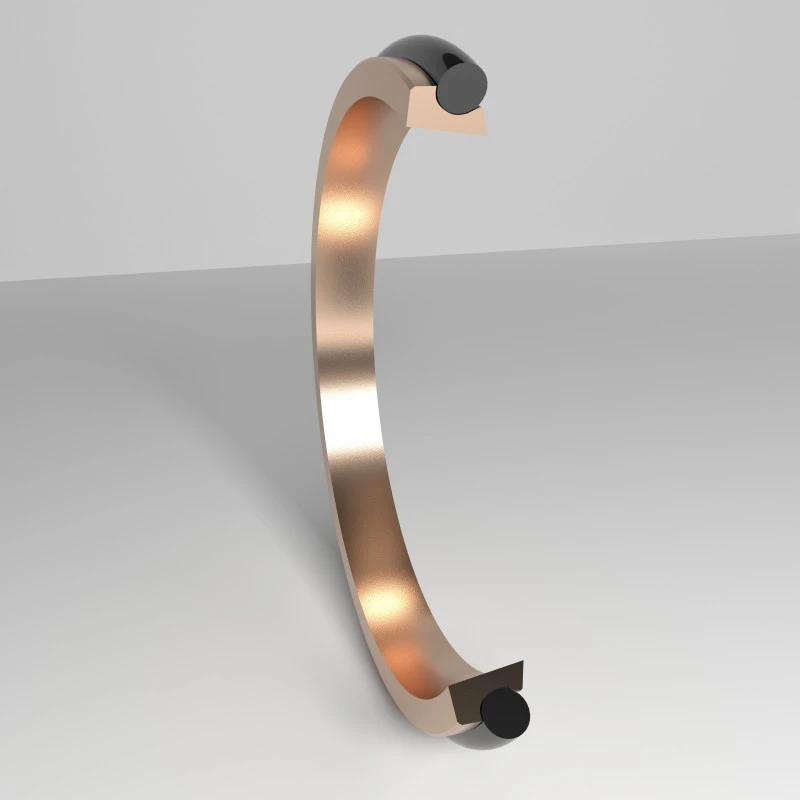

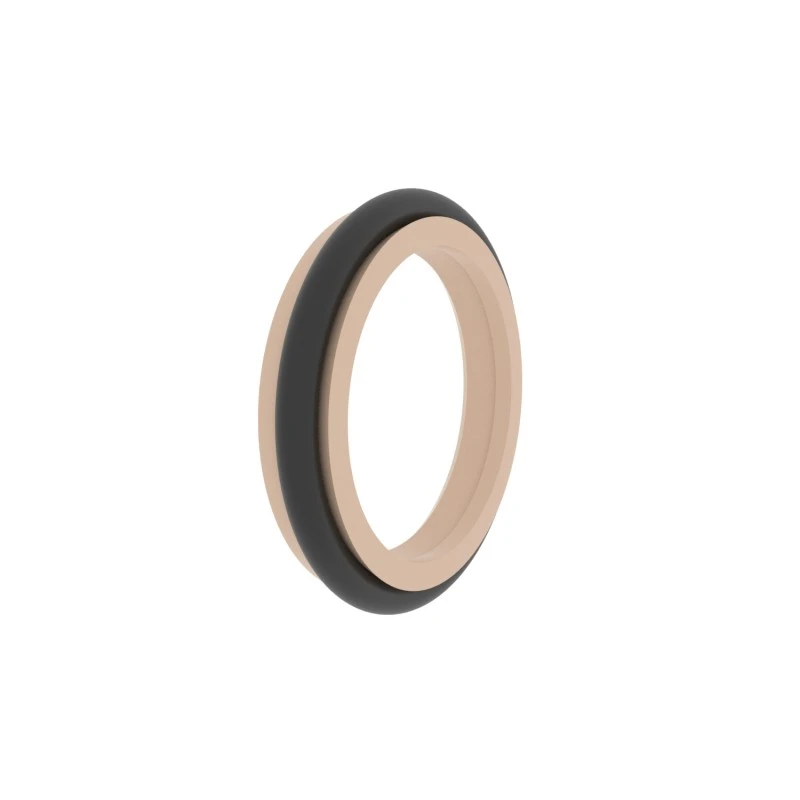

RCA115
حجم الطلب
φd ...... القطر الخارجي
φd1 ...... القطر الخارجي
φd ...... القطر الداخلي
L ...... عرض الأخدود
| الانتهاء من السطح | ص tmax (ميكرون) | RA (ميكرون) |
| السطح المنزلق مطابقة الأختام المطاط/البولي يوريثان انزلاق السطح المطابق أختام PTFE | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| أخدود أسفل الجانب الأخدود | ≤6.3 ≤15 | ≤1.6 ≤3 |
| نسبة طول دعم ملف تعريف TP | 50 ٪ -95 ٪ |
|
| تسامح | |
| φd1 H11 | L <10mm +0.2 |
| φd H11 | L ＞ 10mm +0.3 |
مثال طلب
النموذج: RCA115
حجم الأخدود/ارتفاع ختم الغبار: 100 × 108.8x6
المواد: PTFE3+NBR
نوع الختم: RCA115 ، RCA118
التطبيق الرئيسي: الصناعة الكيميائية ، صناعة الأغذية وصمامات المؤازرة
المزايا: معامل الاحتكاك المنخفض ، لا يوجد زحف ، مساحة تركيب صغيرة ، حياة طويلة مقاومة للارتداء ، وقدرات التكيف والموضع الممتازة أثناء العمل.
المادة: رباعي فلورو إيثيلين ، مطاط النتريل أو مطاط الفلور
| ختم الأمثلة الأخدود | فيما يلي أبعاد الأخدود القياسية (يمكن إنتاج أختام الغبار من أي حجم ضمن نطاق الحجم) | |||||||
 |
RCA115
|
φd | φd | L | D1 | a | O-Ring | |
| 6-11.9 |
φd+4.8 | 3.7 | D+1.5 | 2 | 1.78 | |||
| 12-64.9 |
φd+6.8 | 5.0 | D+1.5 | 2 | 2.62 | |||
|
RCA116
|
65-250.9 | φd+8.8 | 6.0 | D+1.5 | 3 | 3.53 | ||
| 251-420.9 | φd+12.2 | 8.4 | D+2 | 3 | 5.33 | |||
| 421-650.9 | φd+16.0 | 11.0 | D+2 | 4 | 7.00 | |||
| ≥150 | φd+20.0 | 12.0 | D+2.5 | 5 | 8.40 | |||
