يستخدم حلقة دليل الختم على نطاق واسع في الأسطوانات الهيدروليكية ، والأنظمة الهوائية ، والآلات الصناعية وغيرها من المجالات. يمكننا توفير حلول مخصصة وفقًا لاحتياجات العميل للمساعدة في تحسين كفاءة تشغيل المعدات وموثوقية الختم. وفقًا لخصائص مختلفة ، قمنا بتقسيم حلقة دليل الختم إلى سلسلة طراز مختلفة.

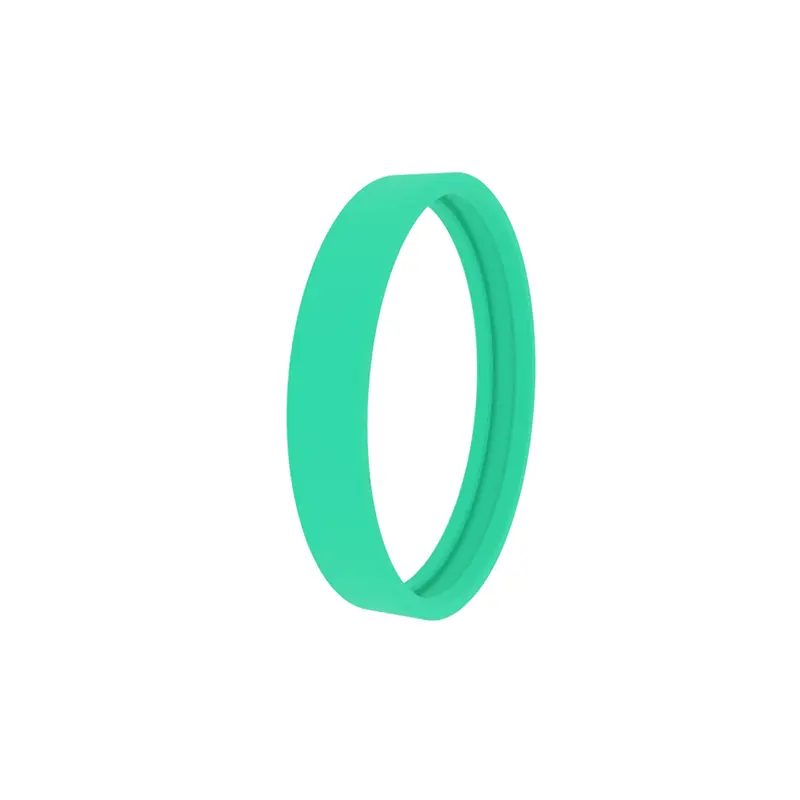

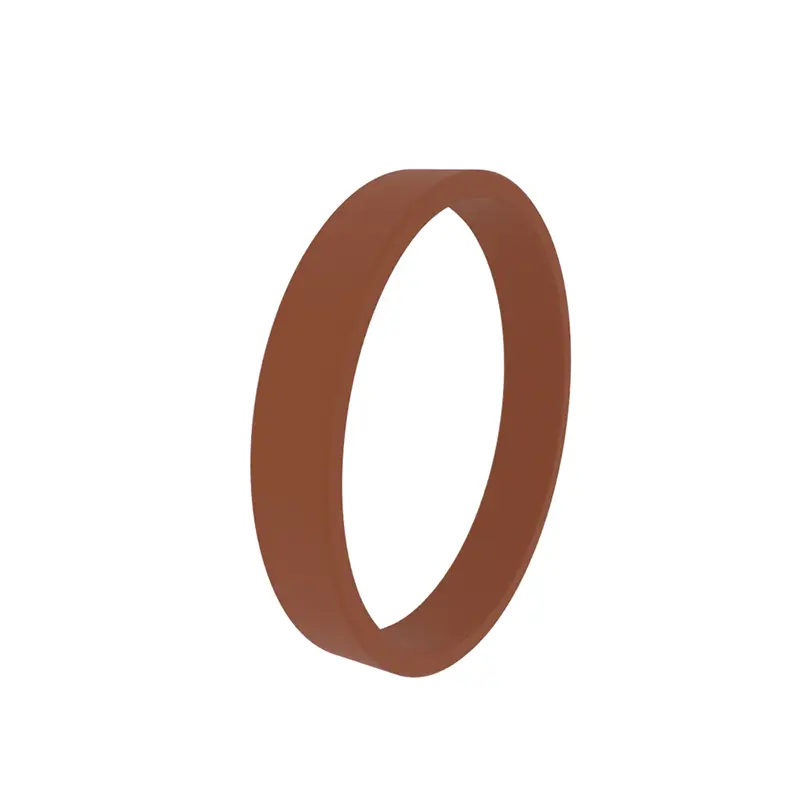

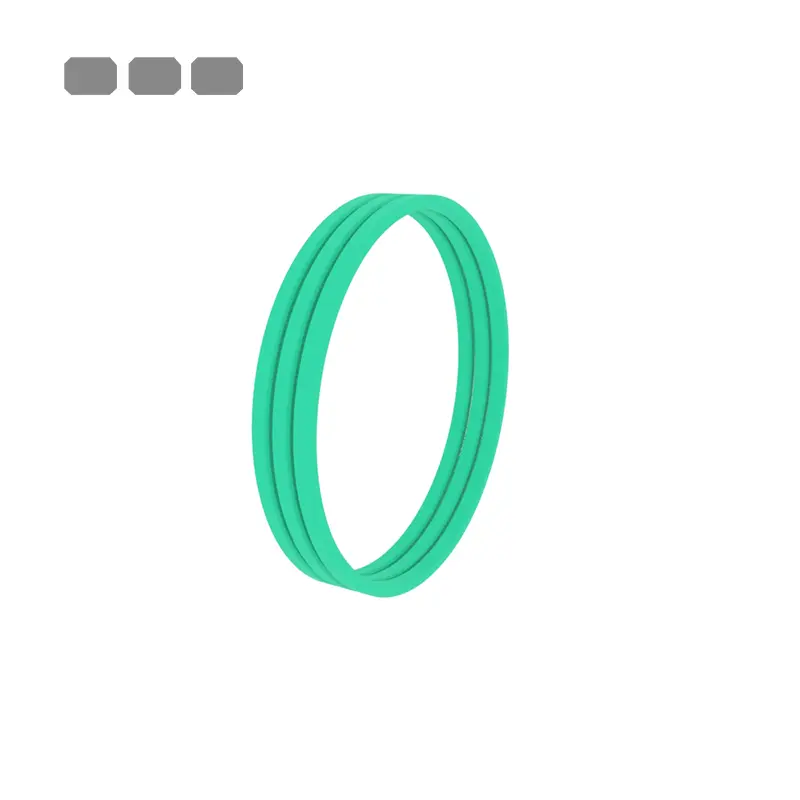

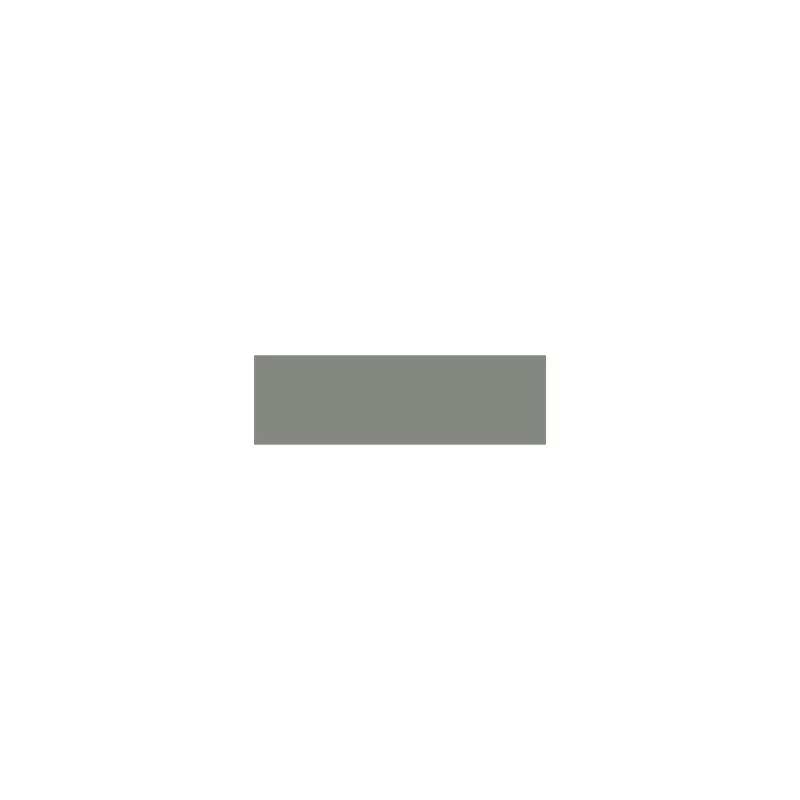

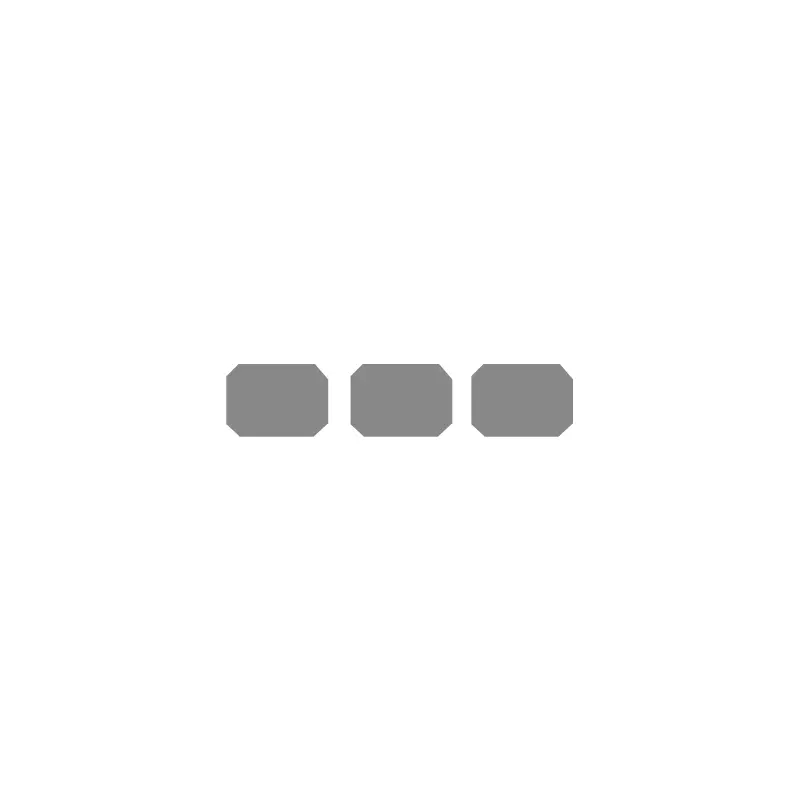

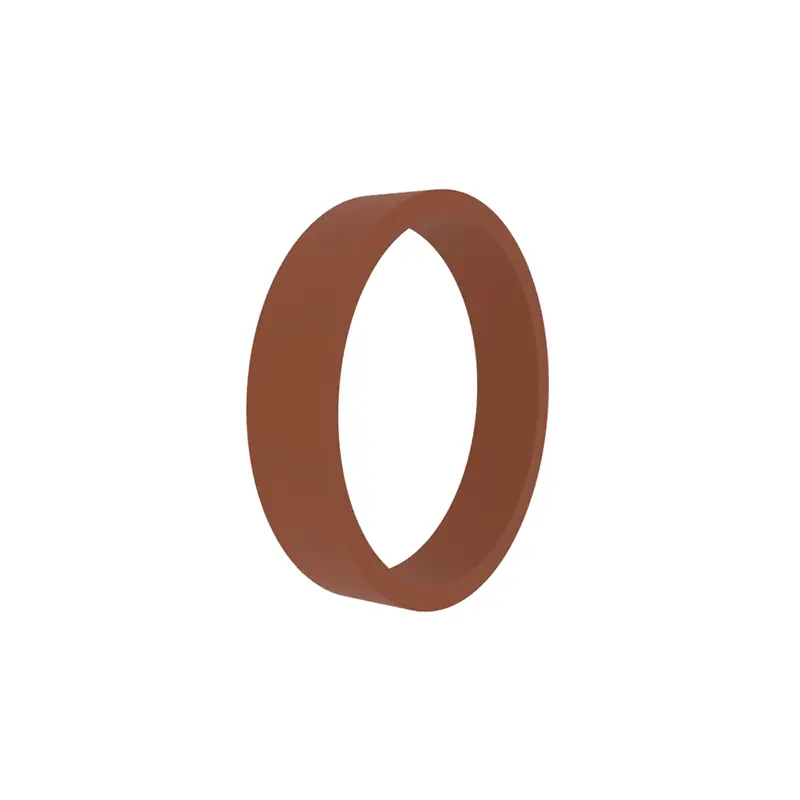

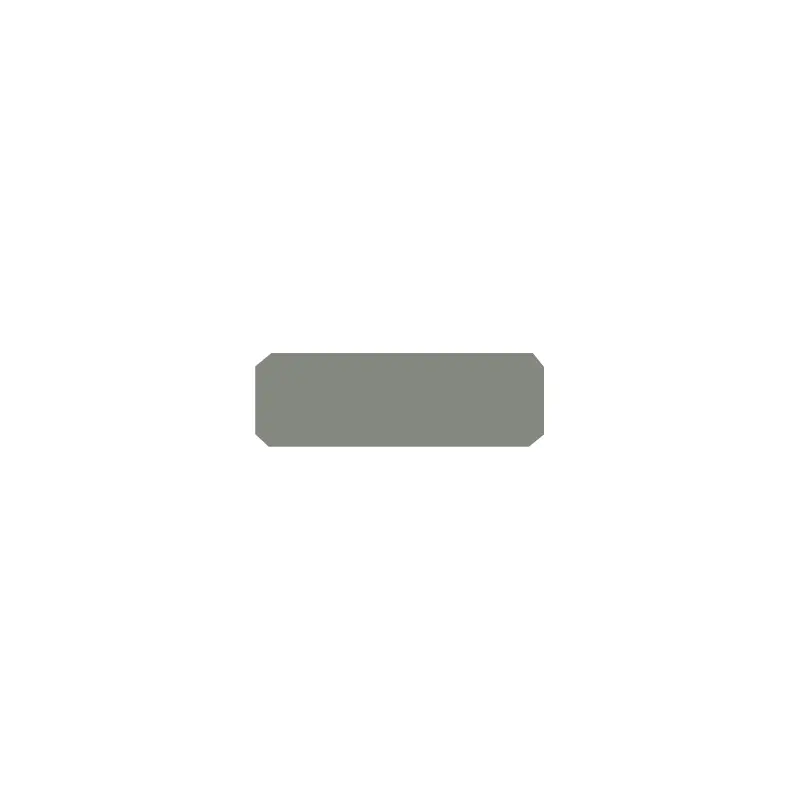

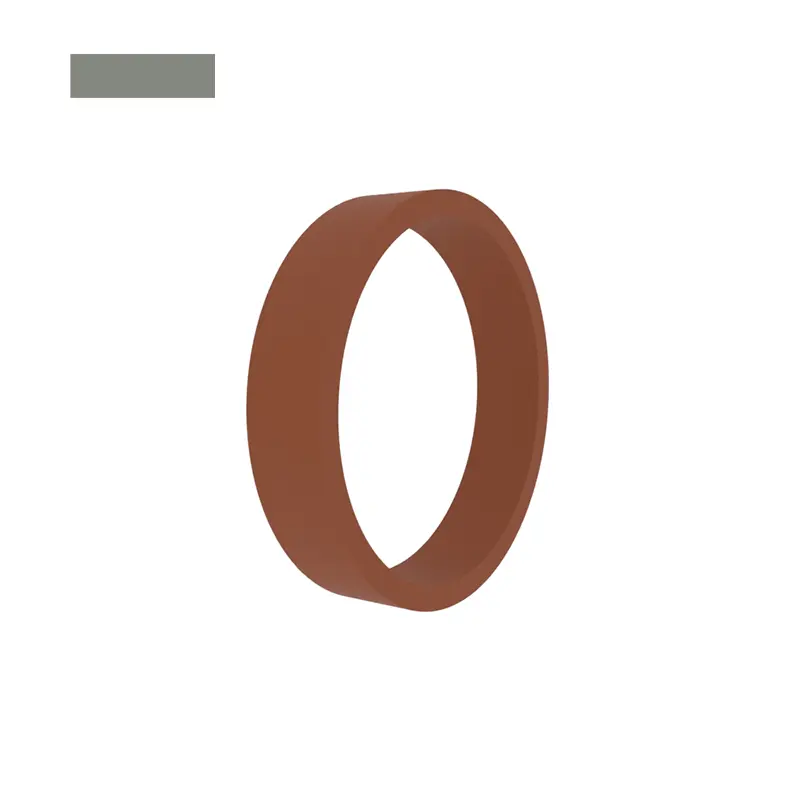

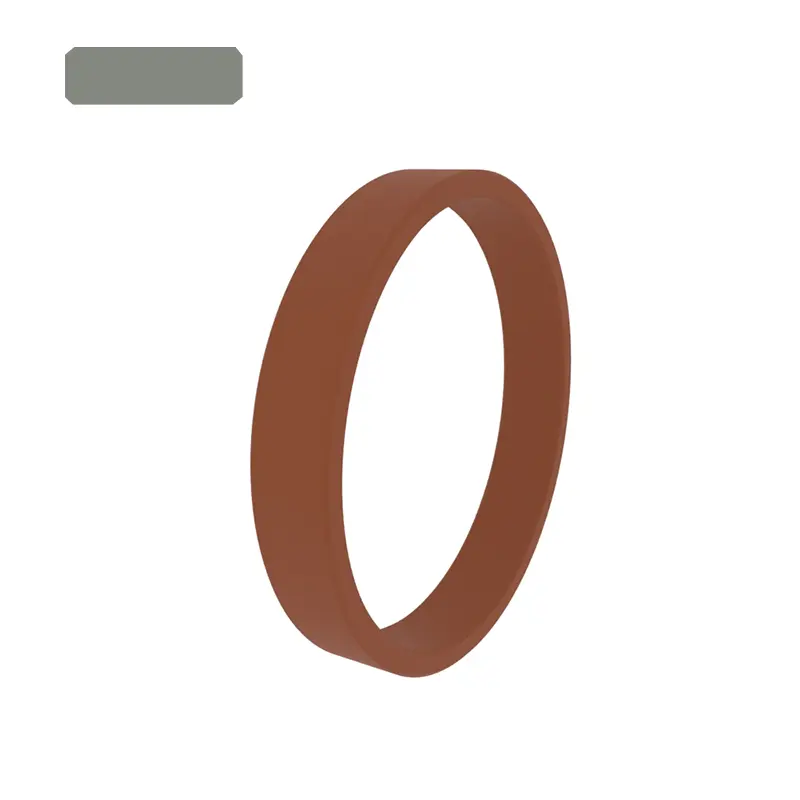

RCF101 ، RCF102 ، RCFB102 حلقات الدليل القياسية مناسبة لأدلة قضبان المكبس ومكبس الأسطوانات. يحتاج معظمهم إلى فتح وتثبيت في أخاديد مغلقة ، أو يمكن أن تكون مفتوحة.

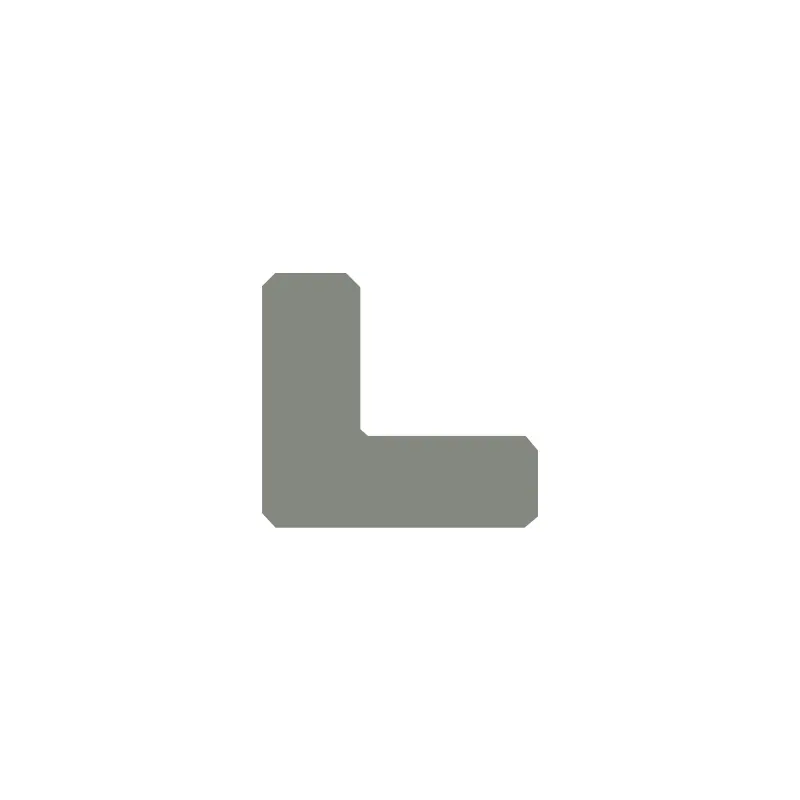

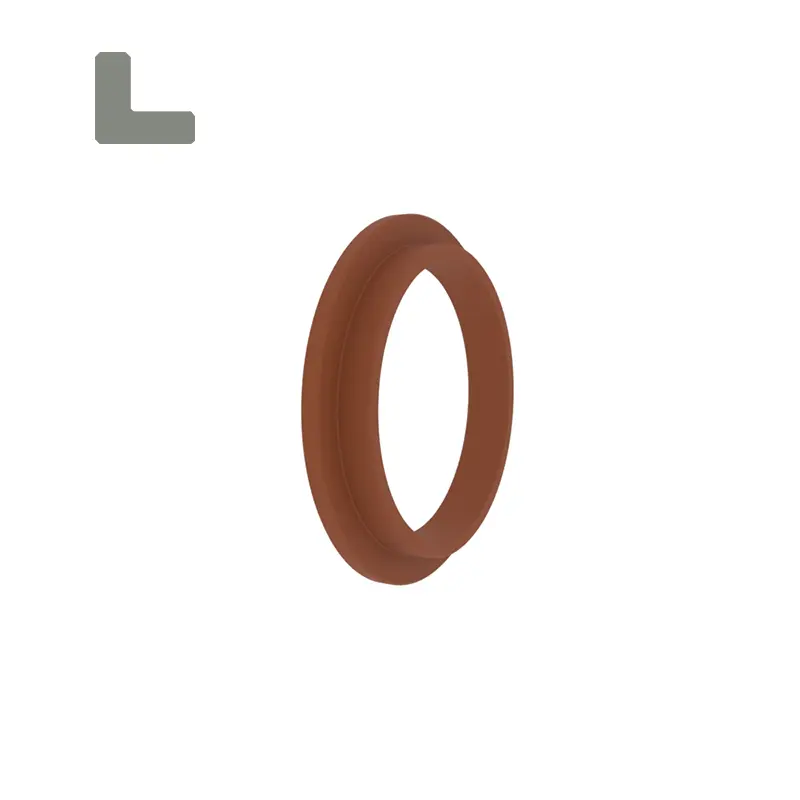

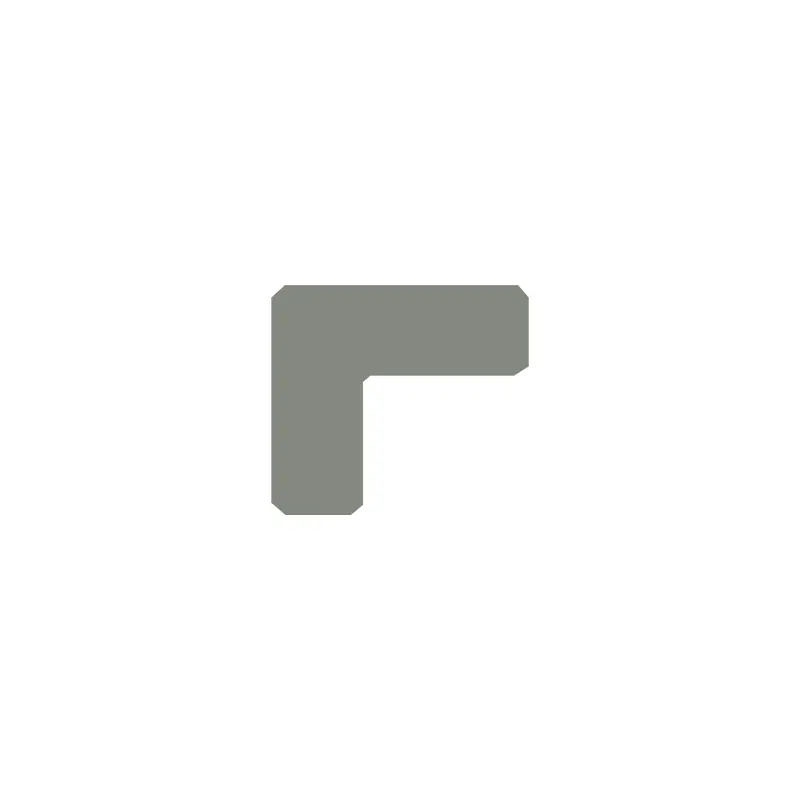

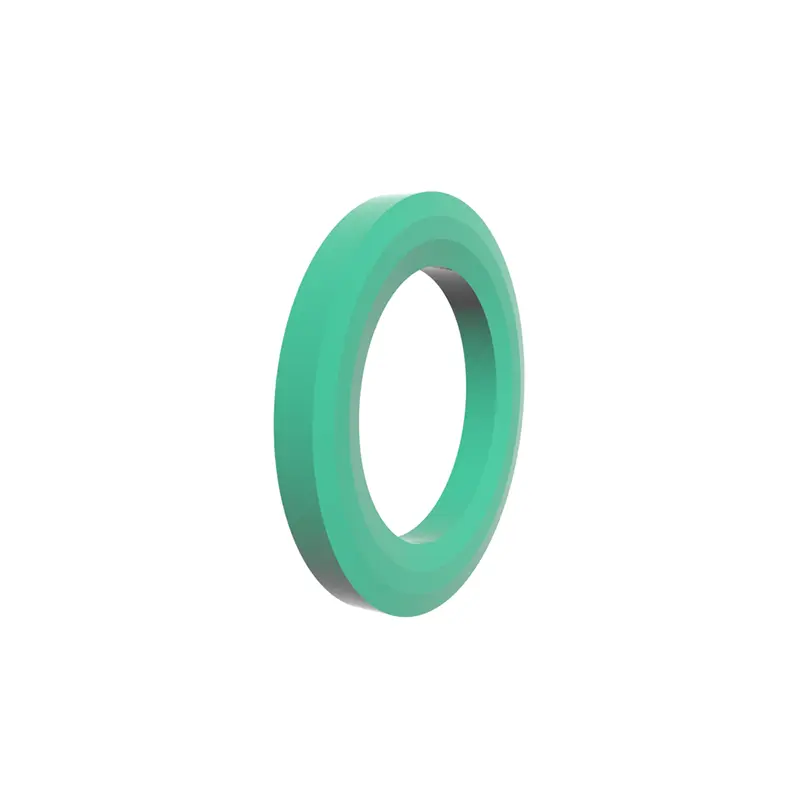

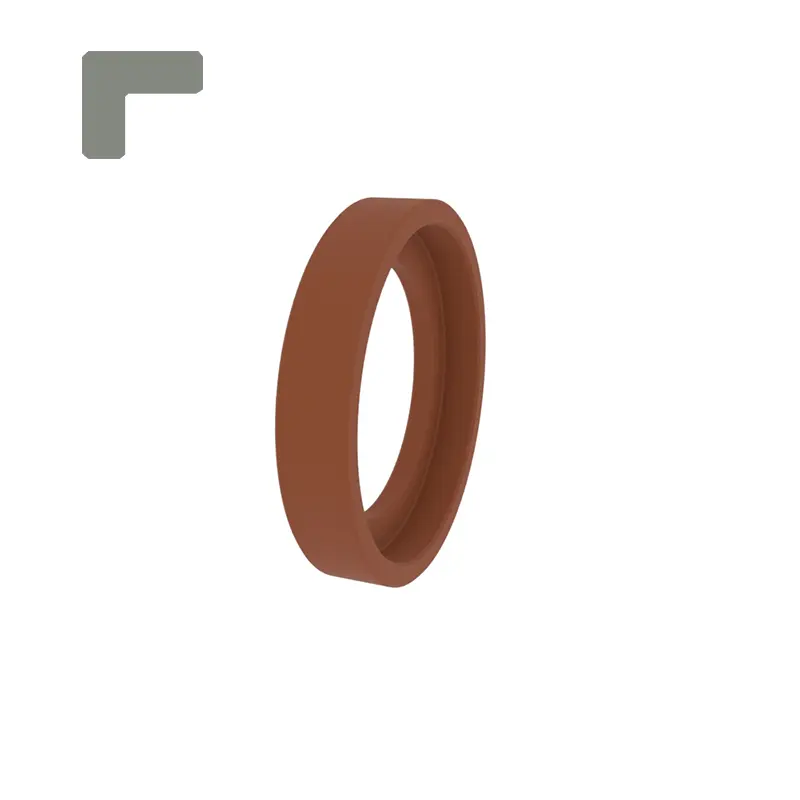

RCF103 ، RCF104 حلقات الدليل القياسية مناسبة لأدلة المكبس. التصميم مع الزوايا يجعله لديه وظائف حلقات التوجيه والحلقات الاحتفاظ. يمكن أن تكون مفتوحة أم لا.

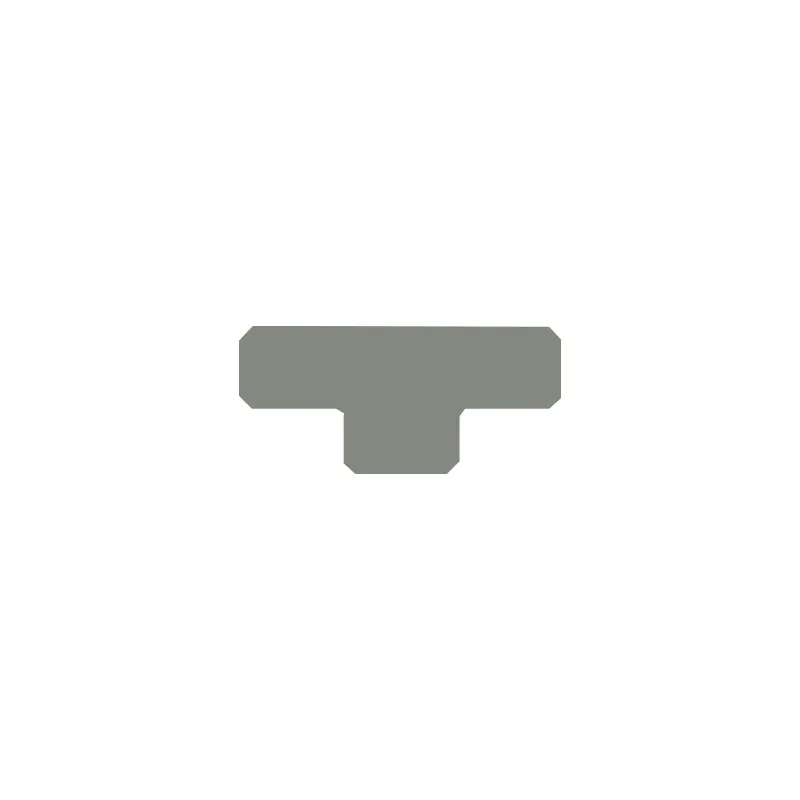

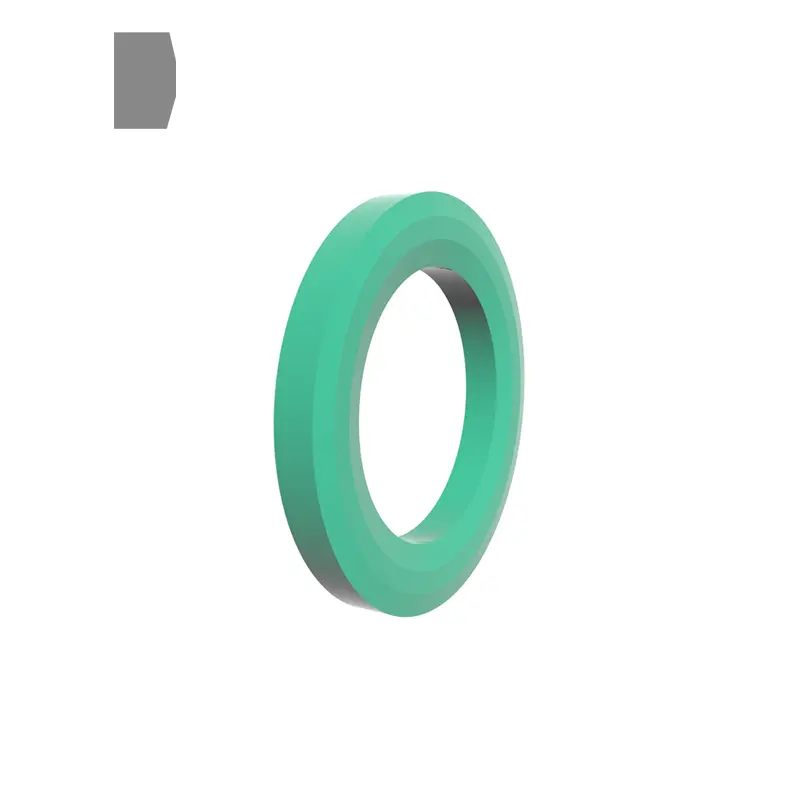

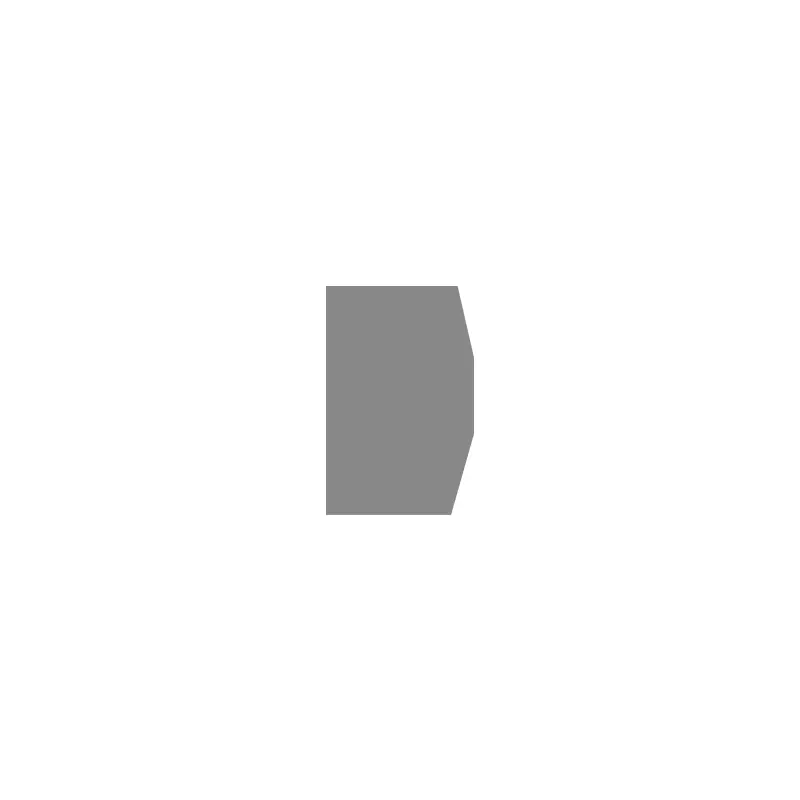

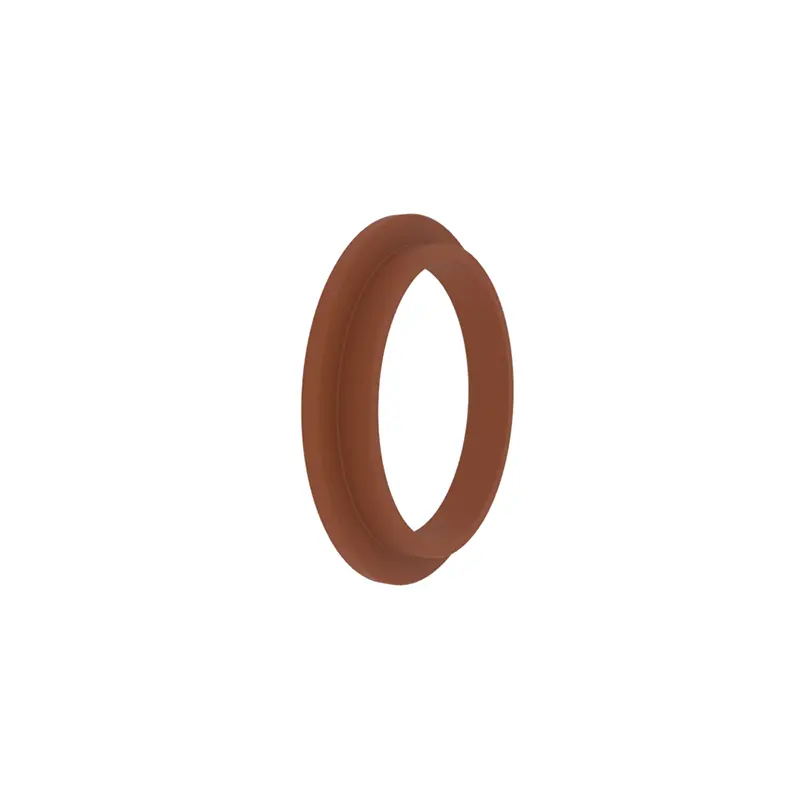

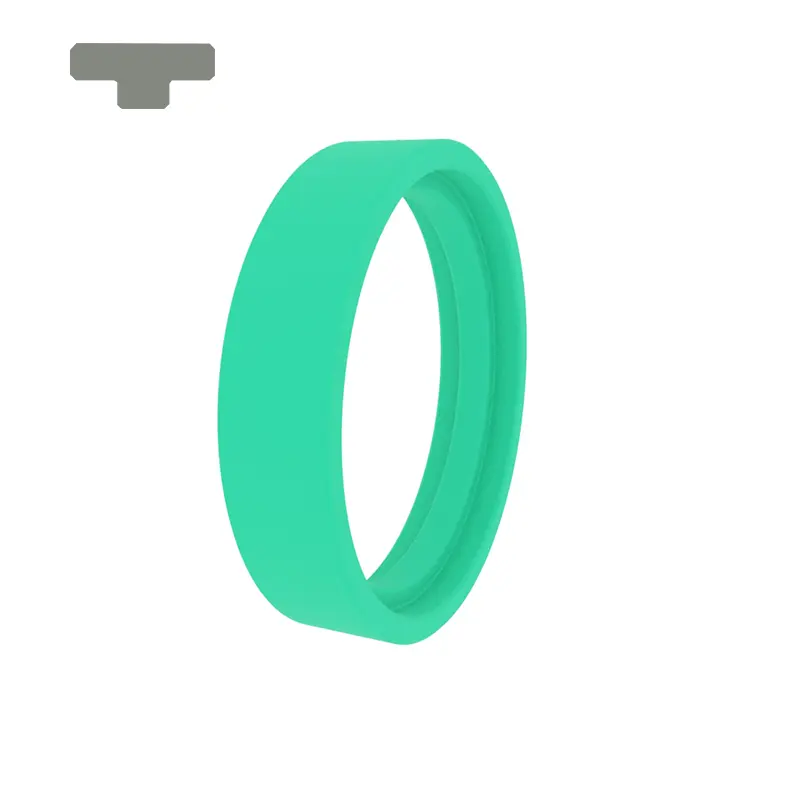

RCF105 الدليل القياسي حلقة مناسبة لأدلة المكبس. لديها حلقة محدبة على القطر الداخلي. يمكن أن تكون مفتوحة أم لا.

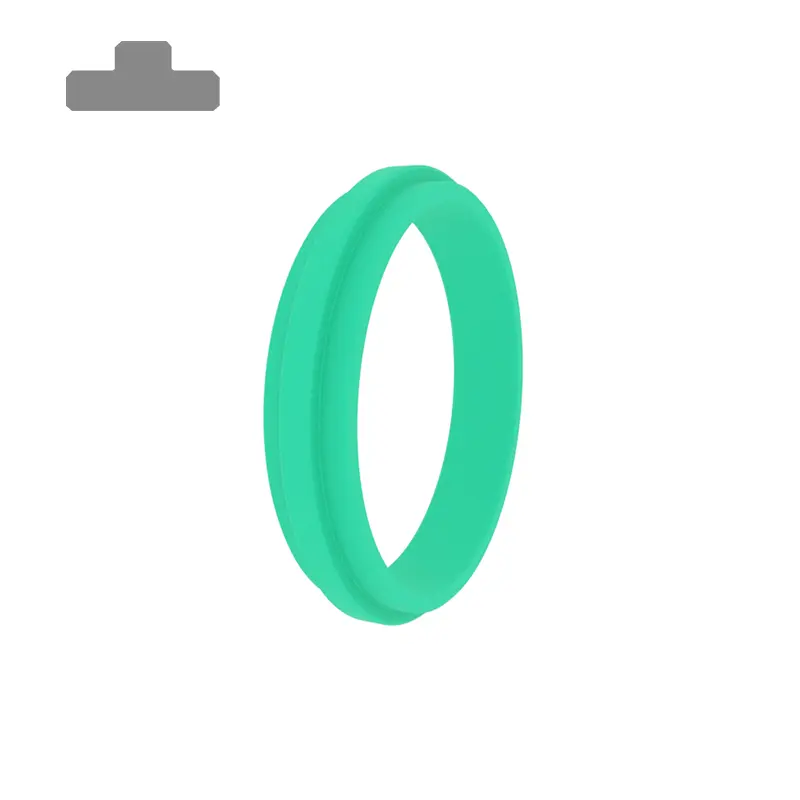

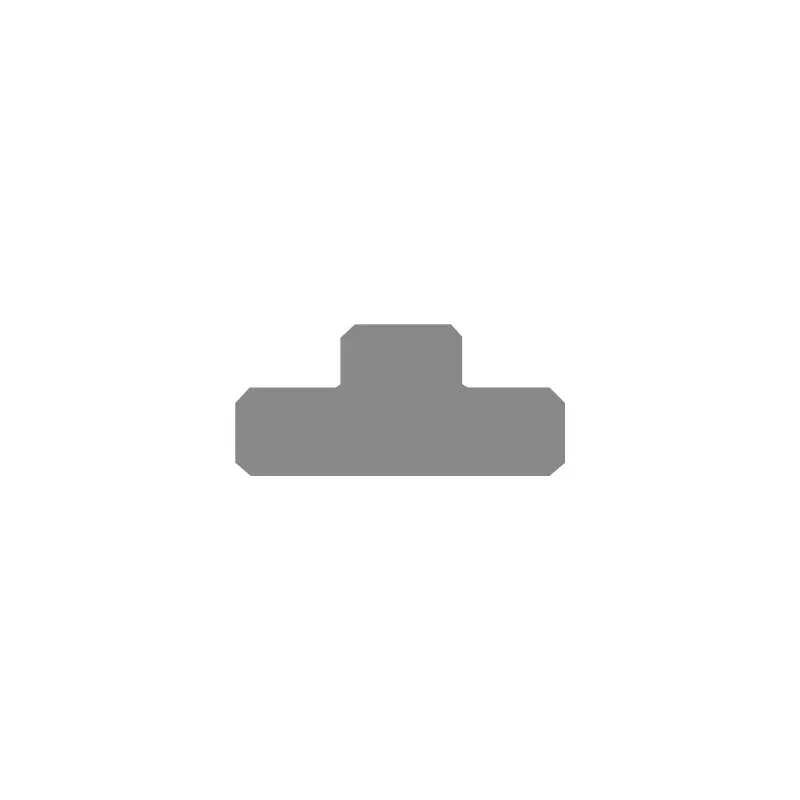

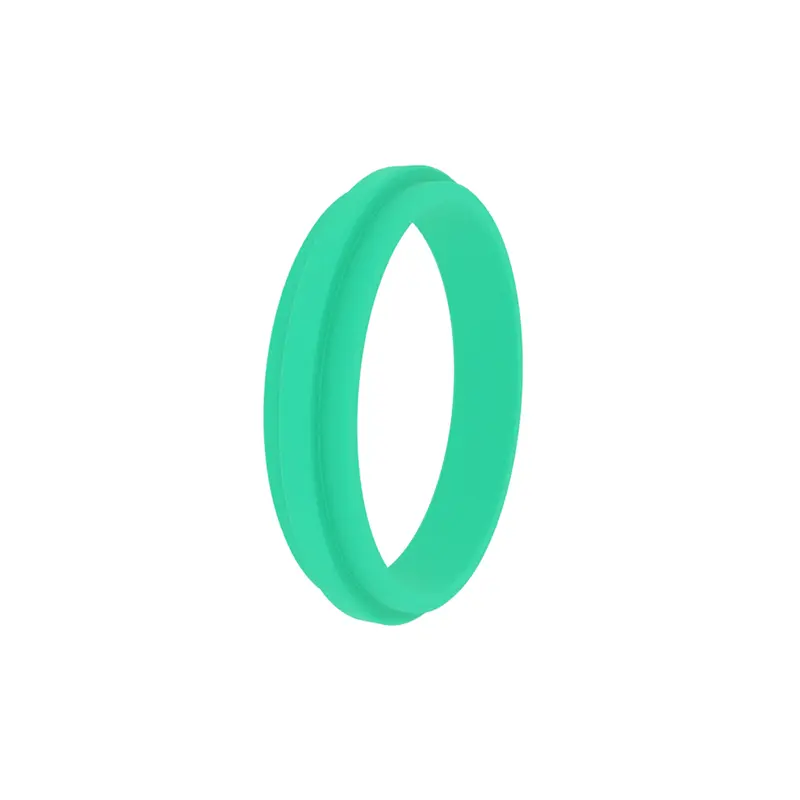

RCF106 الدليل القياسي حلقة مناسبة لأدلة قضيب المكبس. لديها حلقة محدبة على القطر الخارجي. يمكن أن تكون مفتوحة أم لا.

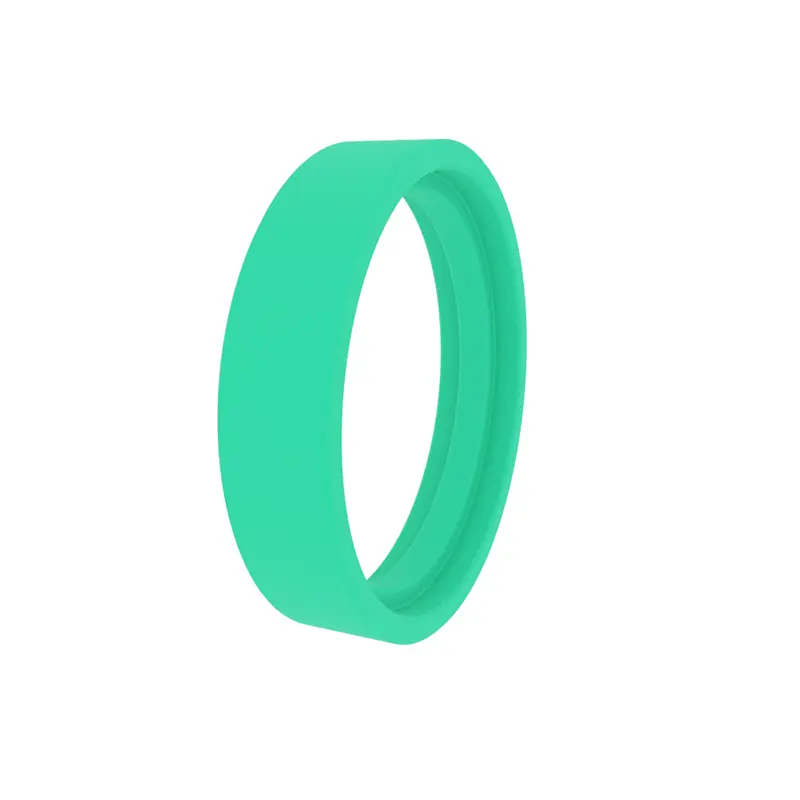

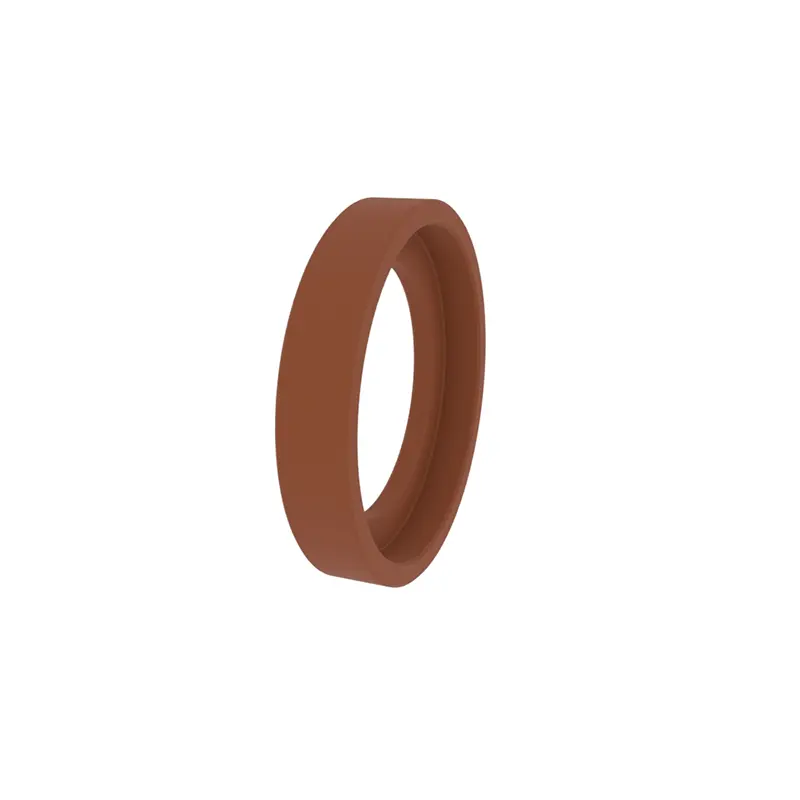

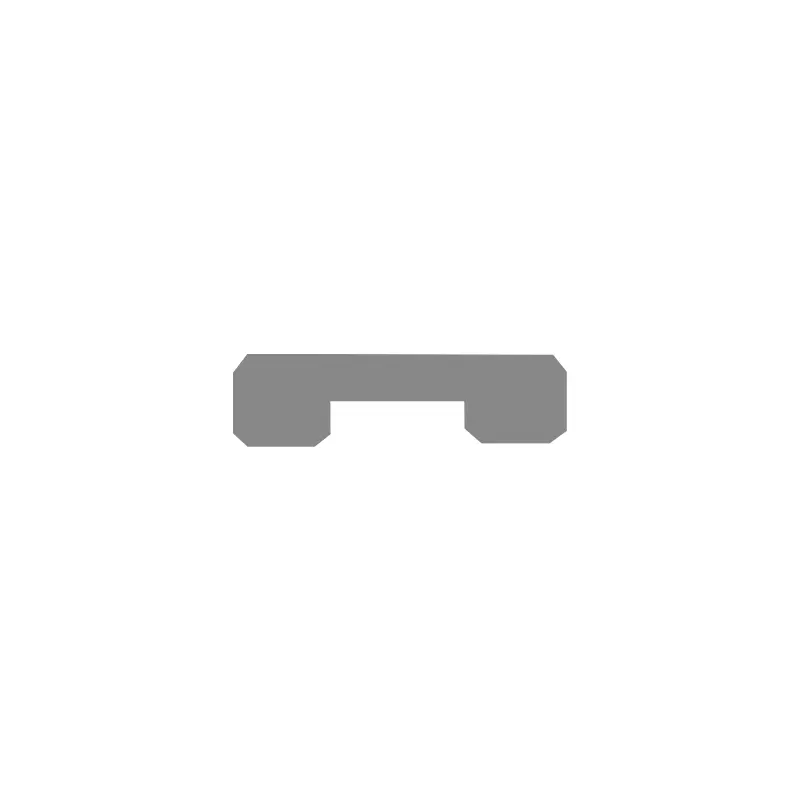

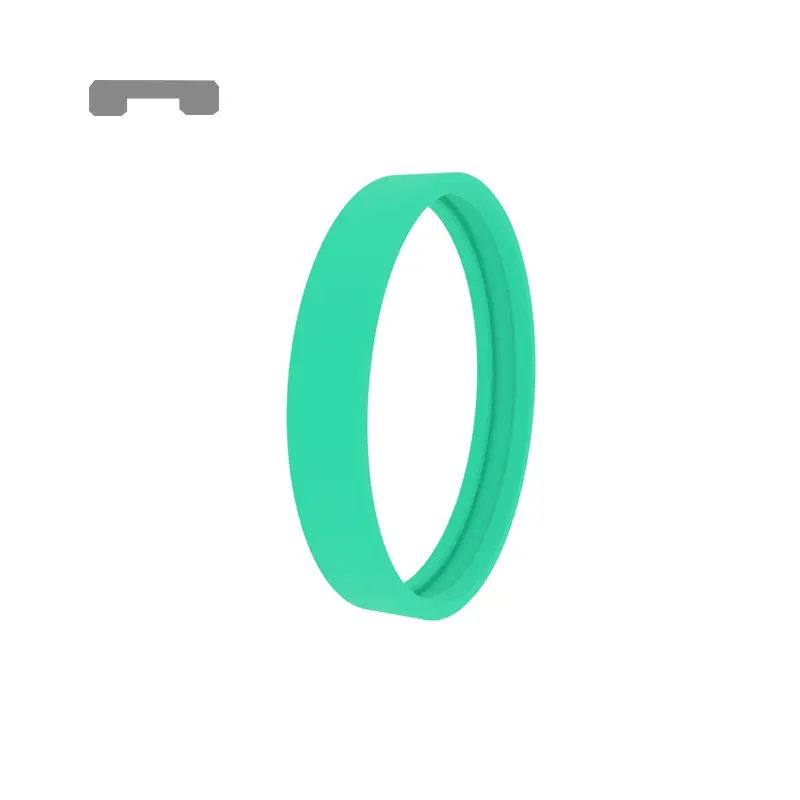

RCF107 الدليل القياسي حلقة مناسبة لأدلة المكبس. لديها أخدود على القطر الداخلي. يمكن أن تكون مفتوحة أم لا.

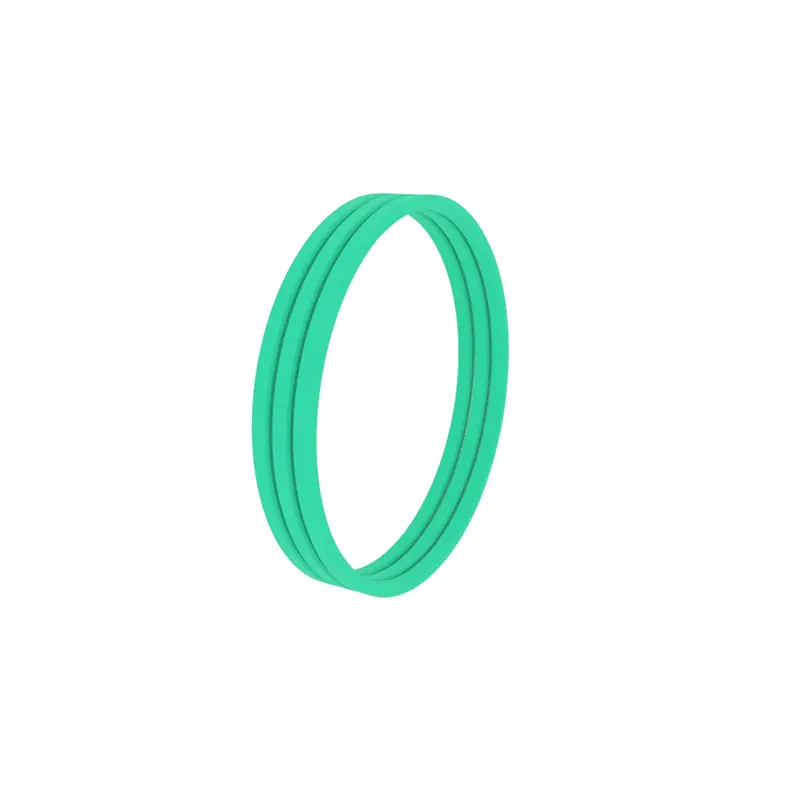

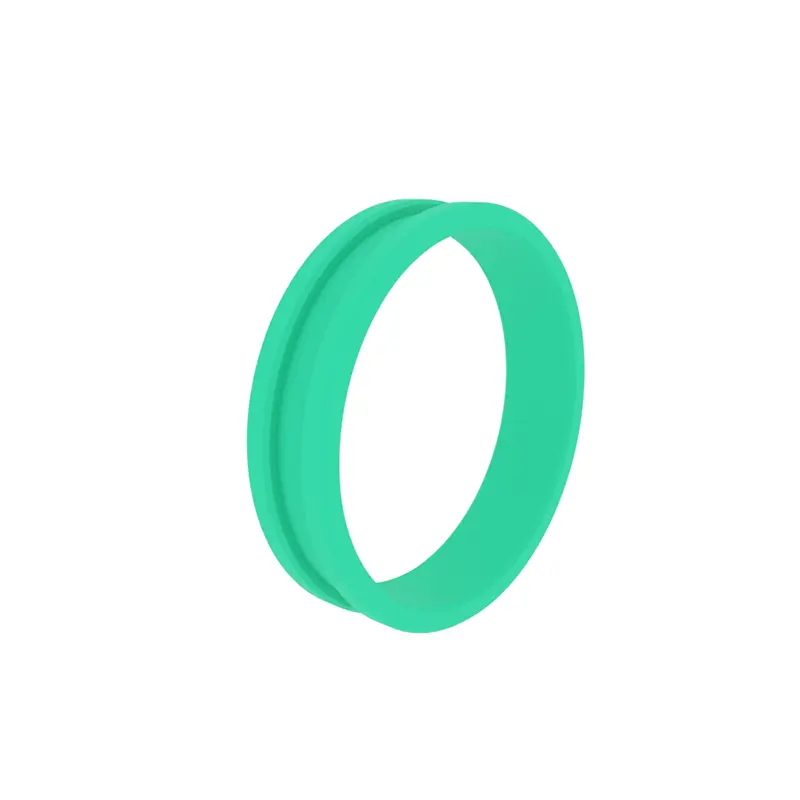

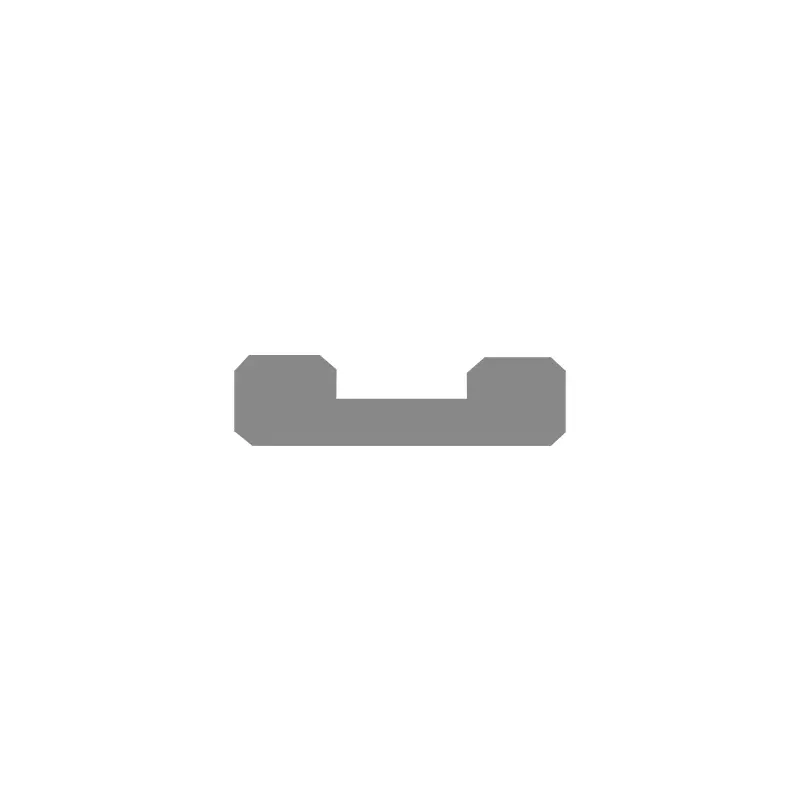

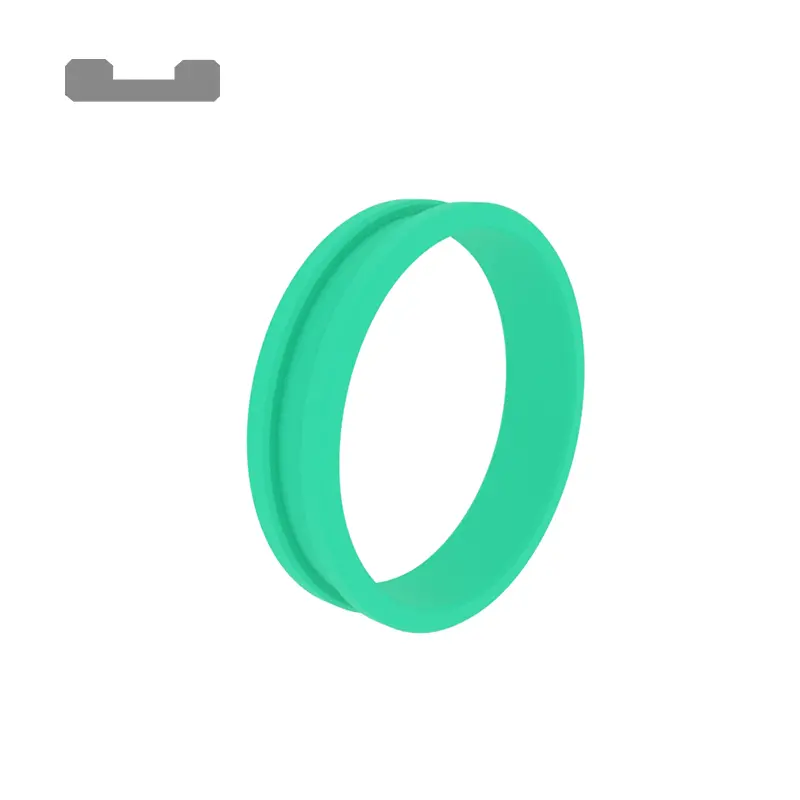

RCF108 RINGER TRIDAL RING ، مناسبة لتوجيه قضيب المكبس ، مع الأخاديد على القطر الخارجي ، متوفر مع أو بدون فتح.
ميزات وتطبيقات المنتج:
ميزات المنتج
يمكن أن يمنع حلقة Guide Seal Guide ، المناسبة لـ ISO10766 القياسية ، مطابقة البلاستيك المعدنية ، أن تمنع "الحظر" و "النوبة" ، وسعة الحمل القوية ، وما زالت مرنة قبل الوصول إلى درجة حرارة هشة. يتم حطام حواف حلقة التوجيه لمنع الحواف من الضغط في الفجوة الناتجة عن الشريط نصف الدائري من الأخدود التجويف.
التطبيقات الرئيسية
الآلات الهندسية ، الآلات الزراعية ، آلات صب الحقن ، منصات التحميل والتفريغ ، أسطوانات الدعم ، المركبات الصناعية ، المطابع ، الأسطوانات المعدنية.

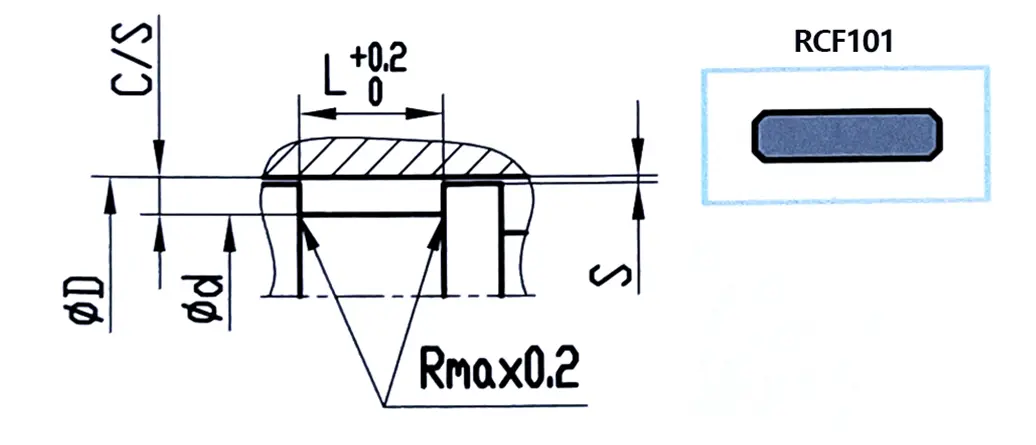

مثال 1 من أخدود حلقة الدليل لقضيب المكبس
| φd F8 | φd H8 | L+0.2 | ج/ق | التخليص الشعاعي ق |
| 6-29.9 | φd+3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | φd+3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | φd+5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | φd+5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | φd+5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | φd+8 | 25 | 4 | 0.60-1.2 |
مثال 2 من أخدود حلقة دليل المكبس
| φd H8 | φd F8 | L+0.2 | ج/ق | التخليص الشعاعي ق |
| 6-29.9 | φd-3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | φd-3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | φd-5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | φd-5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | φd-5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | φd-8 | 25 | 4 | 0.60-1.2 |
مواد
1. PTFE (للأحمال المتوسطة والخفيفة) ؛
2. POM أو PA (للأحمال الخفيفة) ؛
3. راتنج الفينول + الألياف النسيج (للأحمال الثقيلة)
اختيار عرض حلقة الدليل والرقم
يمكن استخدام الصيغة لتحديد t = (f*f) / (d*pr) بشكل أساسي
T: عرض حلقة الدليل (مم) ، F: الحد الأقصى للحمل الشعاعي (N) ، F: عامل الأمان ، PR: الحد الأقصى المسموح به من الحمل الشعاعي (N/mm²) ، D: قطر المكبس أو قضيب المكبس (مم)
مثال: d = 60mm ، f = 40kn ، pr = 90n/mm² ، f = 2 ، t = 40000*2/60*90 = 14.8mm
يتمثل الخيار المحسوب في اختيار حلقة دليل واحد بعرض T = 15 مم أو حلقات دليل بعرض 9.7 مم. إذا تم تحديد حلقات دليل بعرض 9.7 مم ، فيمكن زيادة عامل الأمان إلى 2.6. بشكل عام ، عامل السلامة الموصى به هو f = 2

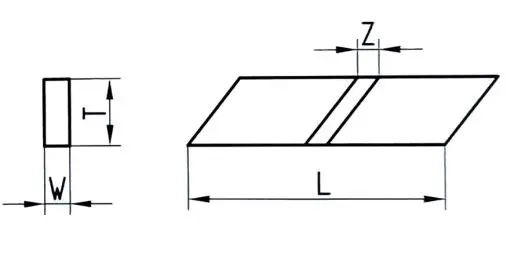

تحديد طول القطع
L = 3.14* (D -W) -K للمكبس
L = 3.14* (D+W) -K لقضيب المكبس
K هو ثابت درجة الحرارة ، يتم تحديد 0.8 عندما تكون درجة الحرارة أقل من 120 درجة ، ويتم تحديد 2.0 عندما تكون درجة الحرارة أعلى من 120 درجة.
حساب قطع الفجوة z
|
|
راتنج الفينول/بوم | PTFE |
| لقضيب المكبس | 0.050 (φd+w) | 0.042 (φd+w) |
| للمكبس | 0.050 (φd-w) | 0.042 (φd-w) |
نوع شق

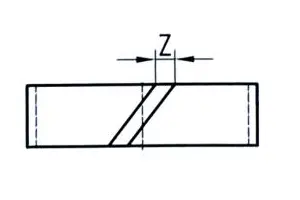

30 درجة مقطرة

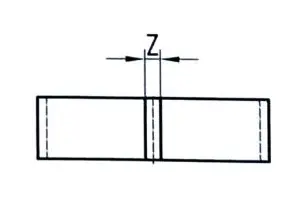

قطع مستقيم (يستخدم بشكل رئيسي للتناوب أو الأرجوحة وغير القياسية) الأخاديد)
شق على شكل Z (لديه أيضًا وظيفة ختم)
