1. مقاومة كيميائية ممتازة
2. نطاق درجة حرارة التشغيل واسعة
3. مناسبة للتشحيم المنخفض والخالي من الزيت
4. احتكاك منخفض للحد الأدنى من استهلاك الطاقة
5. مناسبة للسرعات الخطية العالية
6. لا يوجد تأثير للانزلاق، مقاومة منخفضة لبدء التشغيل بعد فترة توقف طويلة
7. مناسبة للأعمدة الدوارة غير الصلبة (مع الاختيار المناسب لأختام الشفاه PTFE)
8. مناسبة لتطبيقات الضغط العالي
تشمل التطبيقات النموذجية: الضواغط الدوارة، والضواغط اللولبية، وناقلات الحركة/علب التروس، والمنافيخ، والمحركات، والأدوات الآلية، والمضخات، والمحركات الهيدروليكية، وأجهزة الطرد المركزي، وما إلى ذلك.
متطلبات الصلابة لأسطح التزاوج
الصلابة الموصى بها: HRC ≥ 58. الصلابة المطلوبة تعتمد على عوامل عديدة؛ بالنسبة لتطبيقات الضغط المنخفض والسرعة المنخفضة، فإن الأعمدة الدوارة الأكثر ليونة مناسبة أيضًا. بالنسبة للمعادن الناعمة، يوصى بأختام الشفاه PTFE6.
متطلبات الجودة لأسطح التزاوج Ra=0.2-0.63 um Rz=1-3um Rmax=1-4um
|
شكل مقطعي |
نموذج |
ضغط |
درجة حرارة |
سرعة |
واسطة |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
النفط والغاز والمياه، الخ. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
النفط والغاز والمياه، الخ. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
النفط والغاز والمياه، الخ. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
النفط والغاز والمياه، الخ. |
سدادة إعادة التدوير الحلزونية الديناميكية للسوائل: يستخدم النوع RCS-D سدادة شفة بنمط إعادة تدوير حلزوني، مما يحسن أداء الختم. يُسمح لعمود الدوران بالتدوير في اتجاه واحد فقط.

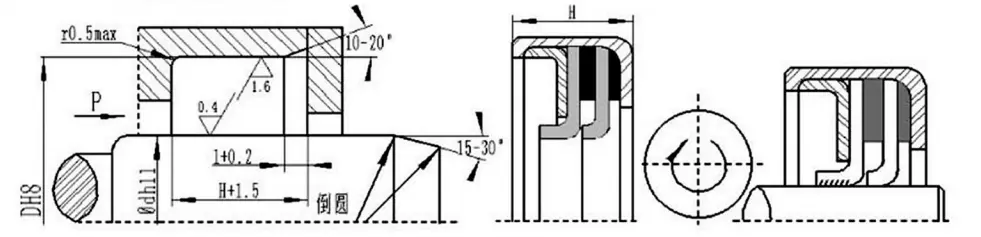

متطلبات موقع التثبيت
مثال على الطلب: RCS-A-65×85×10 الموديل - d×D×H
|
د * د * ح |
د * د * ح |
د * د * ح |
د * د * ح |
د * د * ح |
د * د * ح |
د * د * ح |
د * د * ح |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8.5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7.5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7.5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7.5 |
120*140*10 |
180*210*8.5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7.5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8.5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7.5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7.5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7.5 |
150*180*8.5 |
|
يرجى الاتصال بشركتنا. يقدم طراز RC2057 منتجات بطول أقصى يبلغ 1600 مم.
دليل تركيب ختم الزيت PTFE
1. تنظيف وتشحيم ختم الزيت وجميع أجزاء التثبيت؛
2. قبل التثبيت، يجب تركيب ختم الزيت على عمود أملس بنفس قطر العمود لمنع الإفراط في التشديد وفشل التثبيت، ولتجنب ارتفاع درجة الحرارة أثناء التشغيل الأولي؛
3. قبل التثبيت، ضع مادة مانعة للتسرب (مثل Loctite 601 أو 641) على المحيط الخارجي والوجه النهائي لختم الزيت لمنع التسرب في القطر الخارجي؛
4. عند تركيب شفة ختم الزيت PTFE على العمود، يجب حماية شفة ختم الزيت PTFE لمنع تلف شفة الختم من الخيوط، ومفاتيح المفاتيح، وما إلى ذلك؛
5. يجب استخدام غلاف التوجيه لتثبيت ختم الزيت PTFE لحماية الشفة من التلف. يحتوي غلاف التوجيه على زاوية مستدقة بمقدار 15 درجة عند الطرف الموجه، والفتحة الداخلية للطرف الآخر قابلة للانزلاق على العمود. القطر الخارجي لغطاء التوجيه هو قطر العمود + 1 مم، بسطح أملس وحواف مستديرة. انظر الشكل 1 لتركيب ختم الزيت PTFE؛
6. يوصى بأن تكون مادة الأكمام التوجيهية من البلاستيك الصلب.
7. بعد تثبيت ختم الزيت، يجب تثبيته بجهاز تثبيت وإغلاقه بمادة مانعة للتسرب على المحيط الخارجي والوجه النهائي. انظر الشكل 2 لتثبيت ختم زيت PTFE.

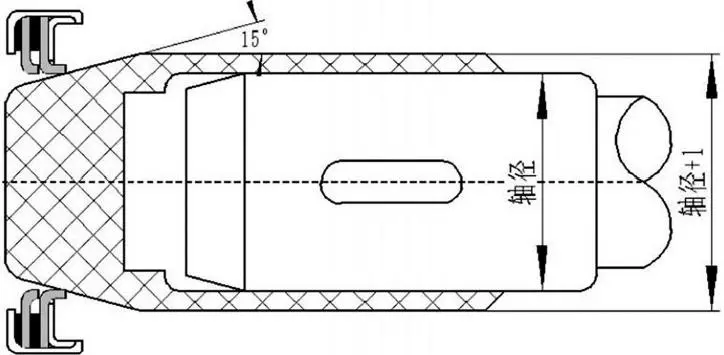

الشكل 1. تركيب ختم الزيت PTFE.

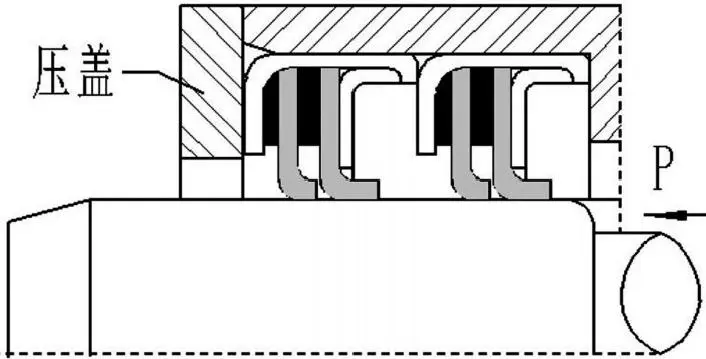

الشكل 2. تحديد ختم النفط PTFE.
