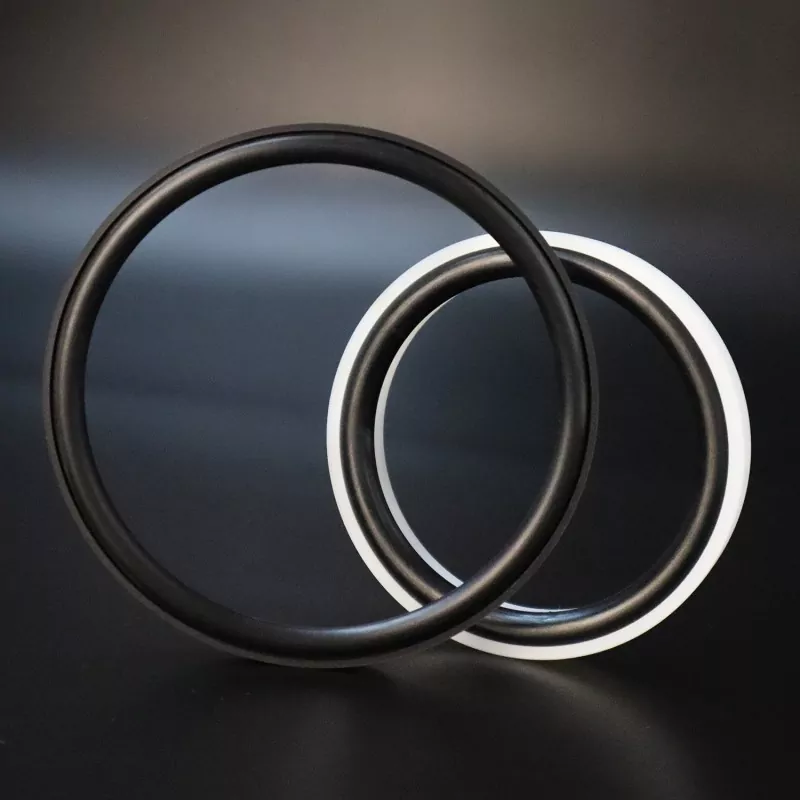

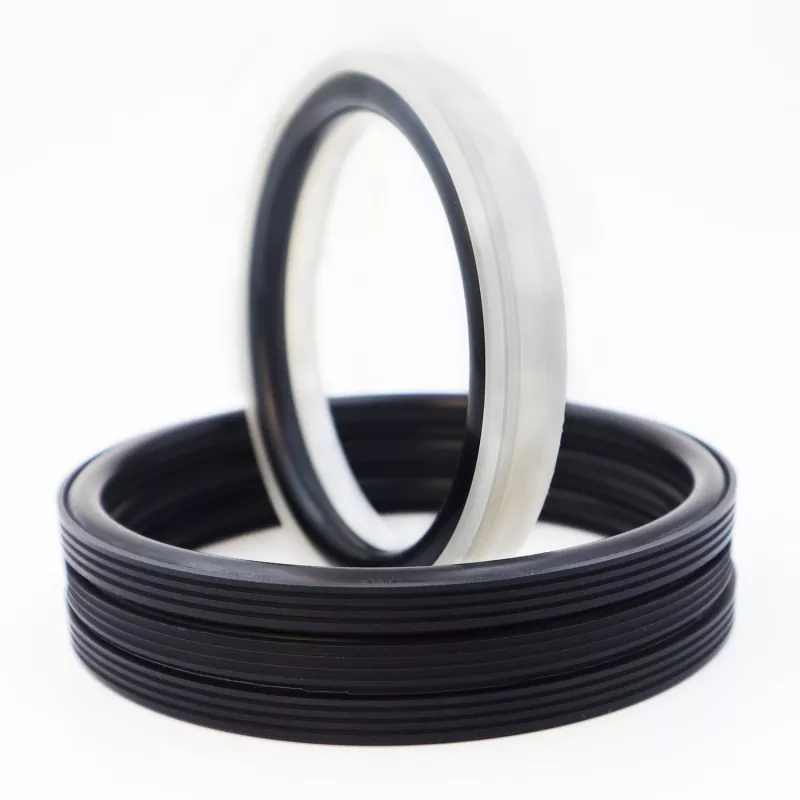

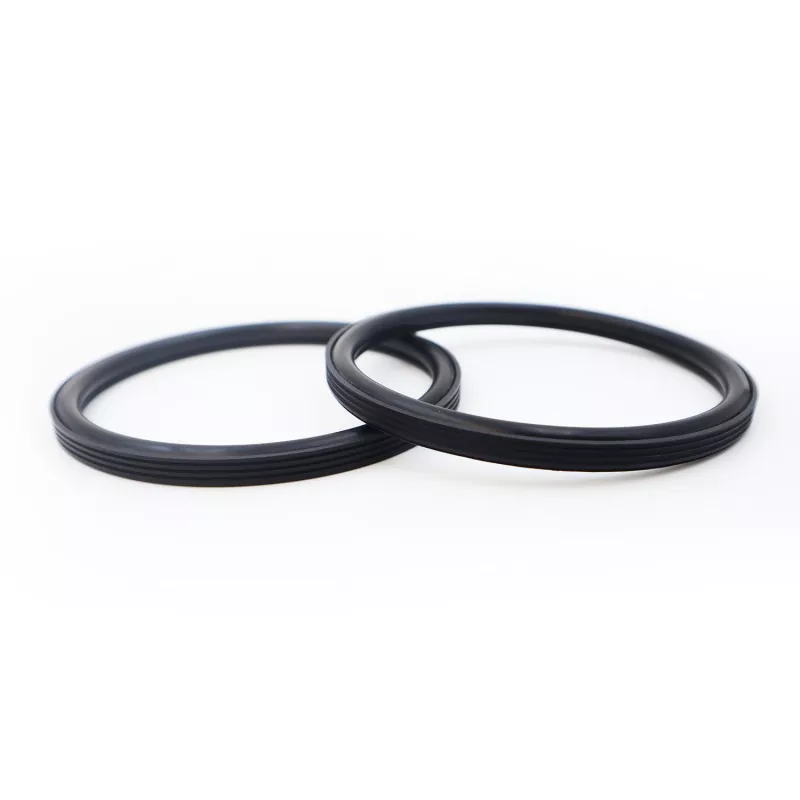

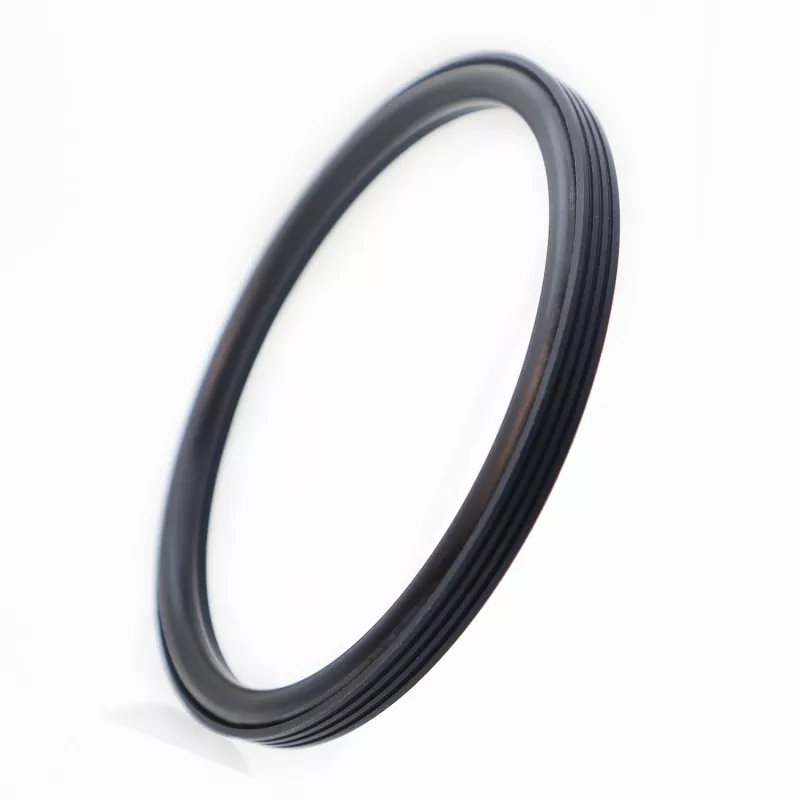

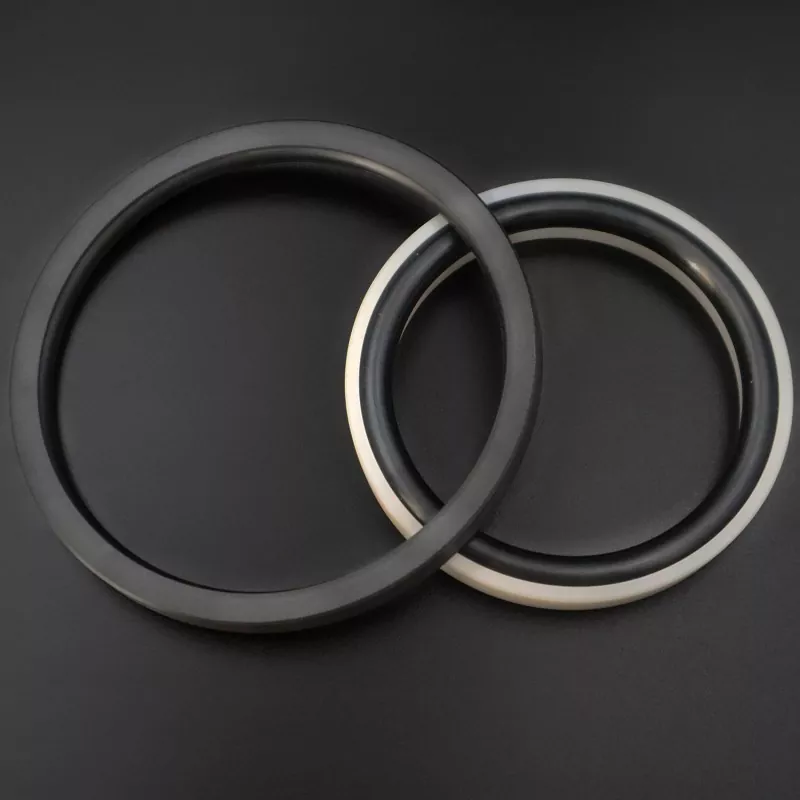

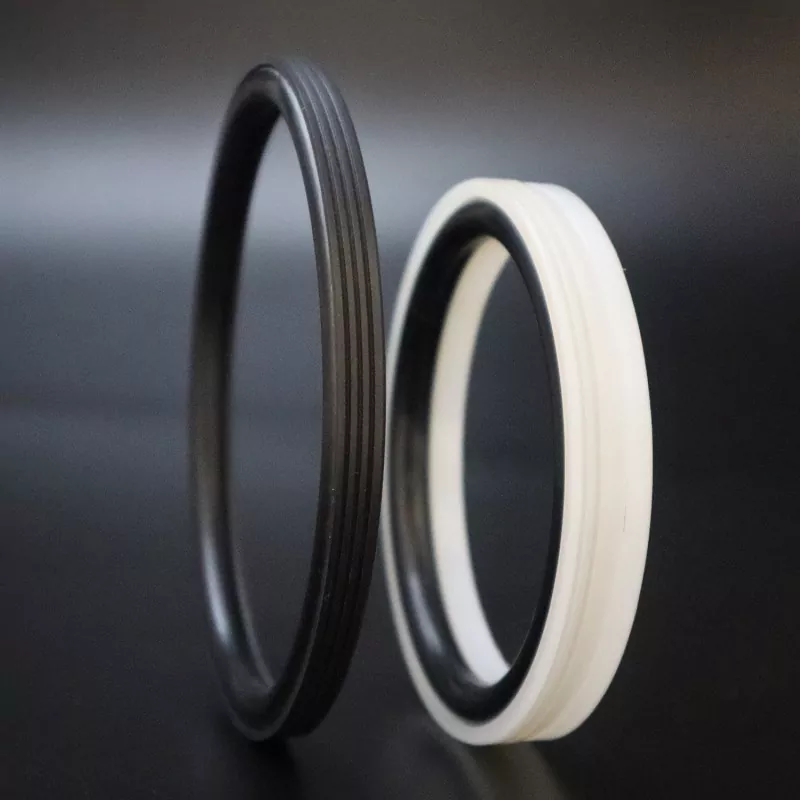

يتكون ختم المكبس المسنن المقوى RC2062 من حلقة إغلاق مسننة مصممة خصيصًا مصنوعة من البلاستيك الهندسي عالي الأداء وحلقة دائرية مطاطية؛ إنها مناسبة للختم أحادي الاتجاه في التطبيقات الهيدروليكية الترددية والدوارة.
إنه يتميز بعمر خدمة طويل، احتكاك منخفض، أداء إغلاق ممتاز، بصمة مدمجة، وسهولة التركيب والصيانة. يضمن التصميم الأمثل لشفة الختم وسمكها الختم الفعال حتى عند تعرضه للوسائط القاسية مثل ملاط الأسمنت.
بفضل هيكلها العام المدمج، فإنها تقلل من متطلبات مساحة التثبيت وتسهل عملية التجميع في الموقع والصيانة اللاحقة. إنه بمثابة حل ختم موثوق به لغرف المكبس في تطبيقات معالجة الملاط. نحن ندعو الشركات المصنعة للمعدات الصناعية إلى تقييم هذا المنتج ومقارنته وتقديم طلبات بالجملة له.
لا ينبغي أن تحدث القيم الحدية في وقت واحد.
|
الضغط (ميجا باسكال) |
درجة الحرارة (درجة مئوية)
|
السرعة (م/ث) |
واسطة |
|
|
الحركة الترددية |
الحركة الدورانية |
|||
|
≥100 |
-35 إلى +100 (مع حلقة NBR O) |
≥6 |
≥2 |
الماء، الطين، النفط الخام، الزيت الهيدروليكي، مستحلب |
|
-20 إلى +200 (مع حلقة FKM O) |
||||
1. تشتمل مواد الحلقة الدائرية المتوافقة على: مطاط النتريل RO1 (NBR)، ومطاط الفلور المطاطي RO2 (FKM)، إلخ.
2. مادة حلقة الختم: مادة قياسية PTFE4؛ تشمل المواد الأخرى المتاحة PTFE2، PTFE3، PTFE5، UPE، PK1، PK2، إلخ.
نموذج الطلب: RC2062-80*68.3*7.6-PTFE4-R01
الموديل - قطر التجويف * قطر الأخدود * عرض الأخدود - رمز المادة
أي حجم ضمن المعلمات متاح
|

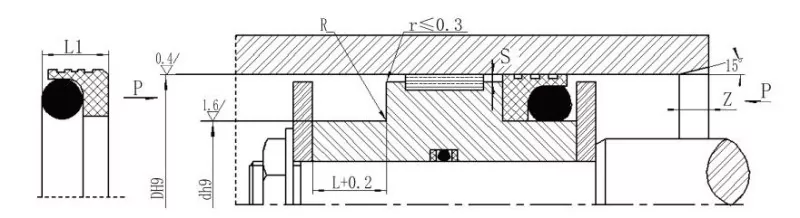

نطاق حجم تتحمل النوع القياسي د ح9 RC2062 |
نطاق تتحمل الثقيلة د ح9 RC2062-Z |
قطر الأخدود د ح9 |
عرض الأخدود ل+0.2 |
عرض الختم L1 |
شعاع الزاوية رماكس |
الخلوص الشعاعي |
الشطب زمين |
قطر المقطع العرضي للحلقة O |
||
|
<10 ميجا باسكال |
<20 ميجا باسكال |
<40 ميجا باسكال |
||||||||
|
8 ~ 12.9 |
- |
د-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13 ~ 24.9 |
10 ~ 12.9 |
د-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13 ~ 24.9 |
د-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
د-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
د-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501 ~ 1500 |
128~500.9 |
د-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
ملاحظة: 1. بالنسبة لأقطار التجويف ≥30 مم، يوصى بتصميم الأخدود المفتوح.
2. بالنسبة للضغوط التي تتجاوز 30 ميجا باسكال، يوصى باستخدام H8/f8 لفجوة البثق.
