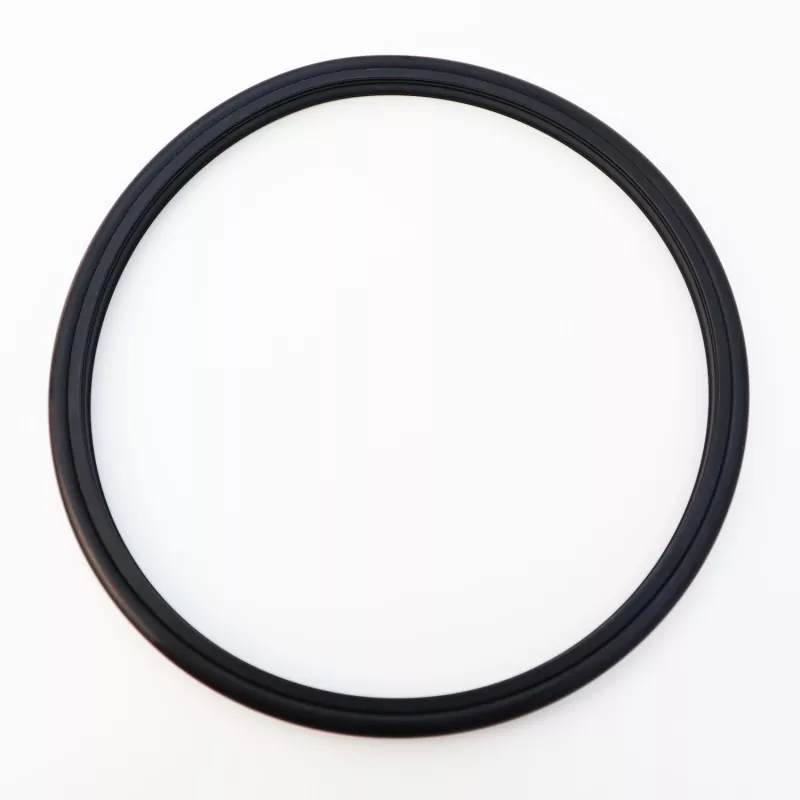

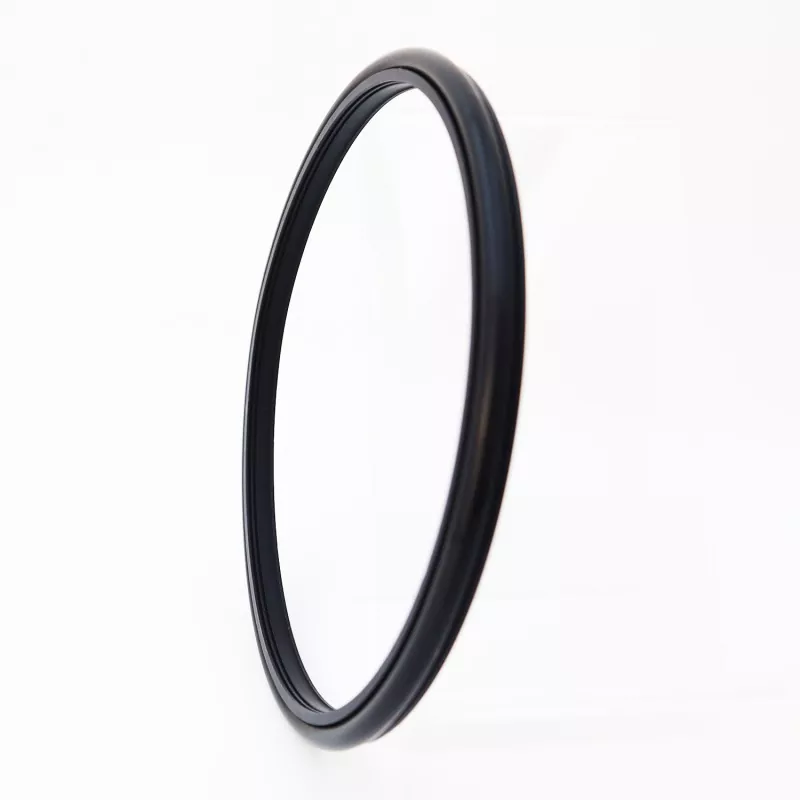

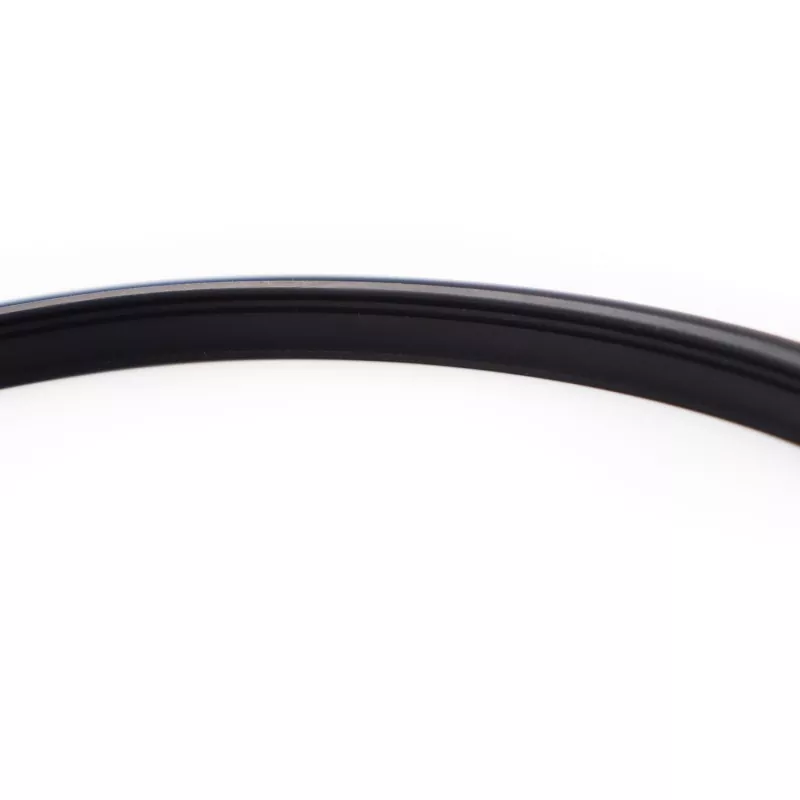

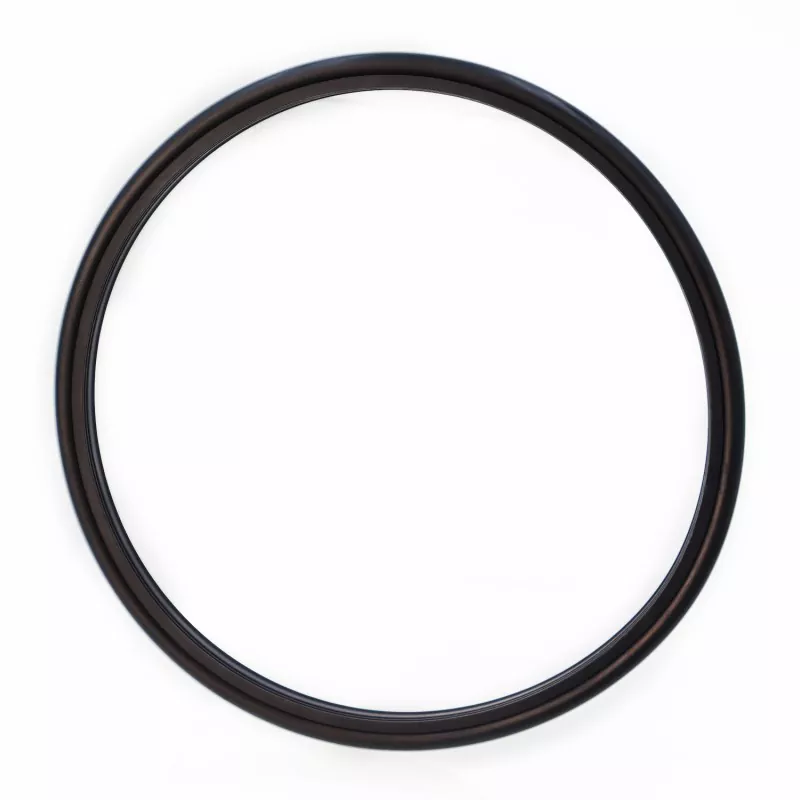

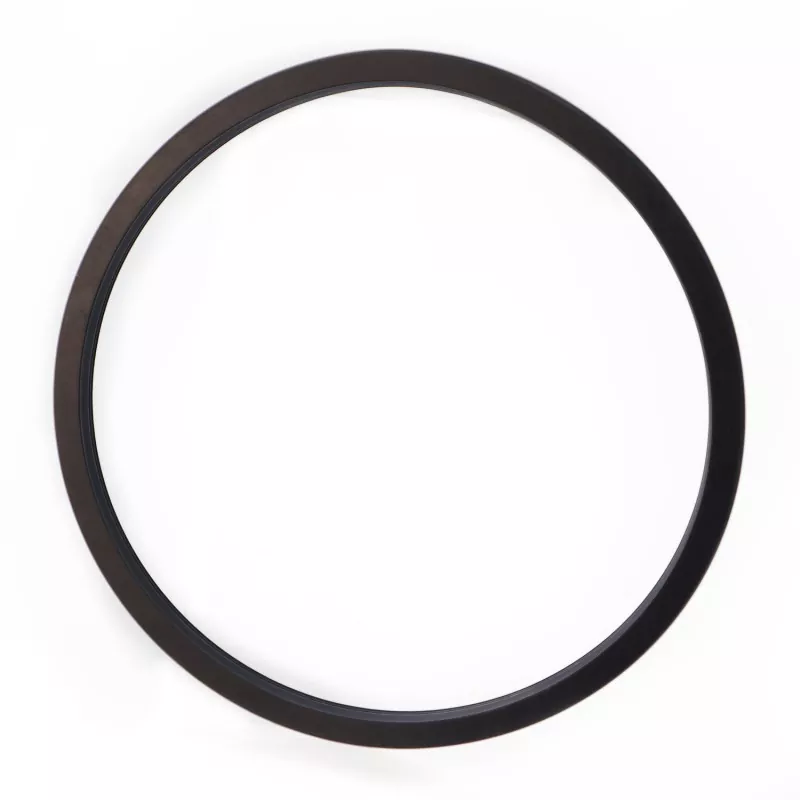

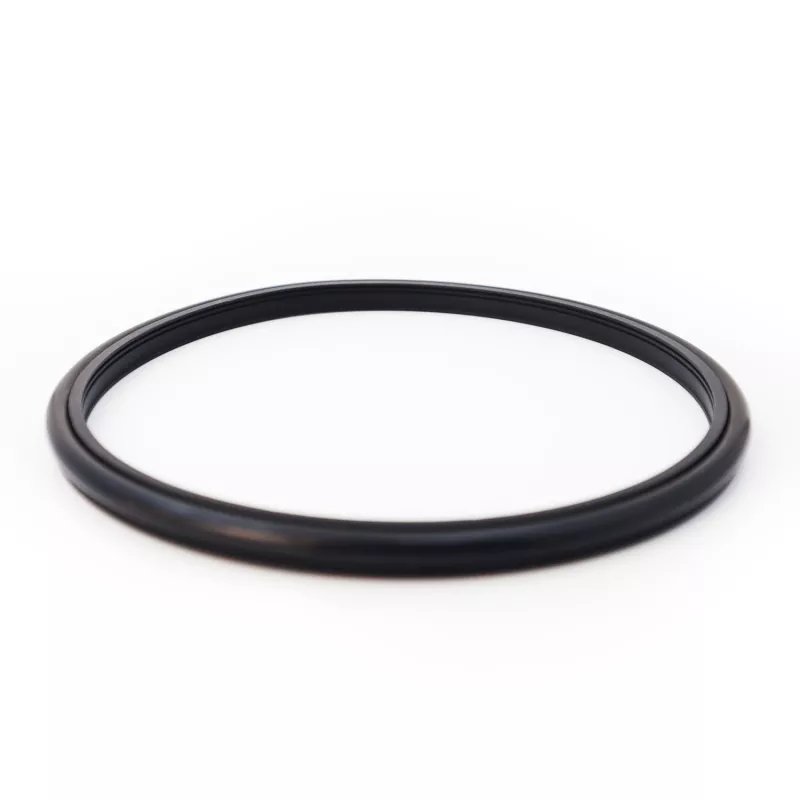

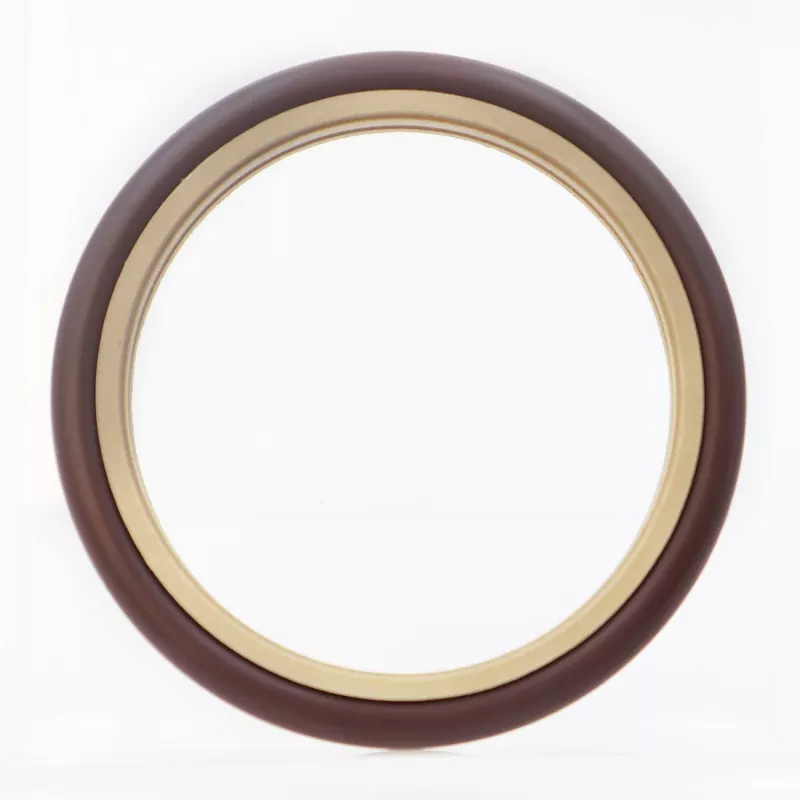

يتكون الختم المجمع المسنن المقوى RC2061 (المصمم لختم ملاط الأسمنت) من حلقة ختم مسننة مصممة خصيصًا مصنوعة من البلاستيك الهندسي عالي الأداء وحلقة دائرية مطاطية؛ إنها مناسبة للختم أحادي الاتجاه في التطبيقات الهيدروليكية الترددية والدوارة. يقاوم سماكة الشفاه المُحسّنة التآكل الناتج عن ملاط الأسمنت والشوائب الطينية، مما يضمن إحكامًا موثوقًا به واحتكاكًا منخفضًا بينما يتطلب الحد الأدنى من مساحة التثبيت. يسهل التصميم عملية التجميع والصيانة السهلة ويخفف بشكل فعال من تدهور الختم السريع الناتج عن الجسيمات في الوسط.
يتم استخدامه بشكل أساسي في تطبيقات مثل المضخات الغاطسة، ومضخات الطين، وأدوات الحفر اللولبية، وأجهزة الحفر، ومعدات التنقيب عن النفط، ومصانع خلط الخرسانة. تشتمل الميزات الرئيسية على عمر خدمة طويل، واحتكاك منخفض، وأداء إغلاق ممتاز، وبصمة مدمجة، وسهولة التركيب والصيانة.
عند استخدامه لإغلاق الوسائط الشبيهة بالطين، يوصى بحقن شحم التشحيم بين عنصري الختم (أو أكثر).
لا ينبغي أن تحدث القيم الحدية في وقت واحد.
|
الضغط (ميجا باسكال) |
درجة الحرارة (درجة مئوية) |
السرعة (م/ث) |
واسطة |
|
|
الحركة الترددية |
الحركة الدورانية |
|||
|
≥100 |
-35 إلى +100 (مع حلقة NBR O) |
≥6 |
≥2 |
الماء، الطين، النفط الخام، الزيت الهيدروليكي، مستحلب |
|
-20 إلى +200 (مع حلقة FKM O) |
||||
1. تشتمل مواد الحلقة الدائرية المتوافقة على: مطاط النتريل RO1 (NBR)، ومطاط الفلور المطاطي RO2 (FKM)، إلخ.
2. مادة حلقة الختم: مادة قياسية PTFE4؛ تشمل المواد الأخرى المتاحة PTFE2، PTFE3، PTFE5، UPE، PK1، PK2، إلخ.
نموذج الطلب: RC2061-80*91.7*7.6-PTFE4-R01 (الموديل - قطر العمود * قطر الأخدود * عرض الأخدود - رمز المادة)
متوفر بأي حجم ضمن النطاق المحدد.
|

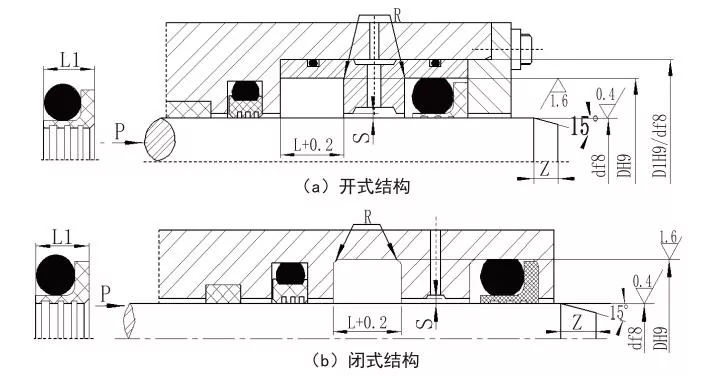

نطاق قطر رمح النوع القياسي د f8 RC2061 |
نطاق قطر رمح الثقيلة د f8 RC2061-Z |
قطر الأخدود د ح9 |
عرض الأخدود ل+0.2 |
عرض الختم L1 |
شعاع الزاوية رماكس |
الخلوص الشعاعي |
الشطب زمين |
قطر المقطع العرضي للحلقة O |
||
|
<10 ميجا باسكال |
<20 ميجا باسكال |
<40 ميجا باسكال |
||||||||
|
5~15.9 |
- |
د+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
د+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
د+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
د+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671 ~ 1600 |
108~670.9 |
د+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
ملاحظة: 1. بالنسبة لأقطار العمود ≥30 مم، يوصى بتصميم الأخدود المفتوح.
2. بالنسبة لتطبيقات الختم الدوار، يوصى باستخدام صلابة سطح العمود HRC ≥58.
3. بالنسبة للضغوط التي تتجاوز 30 ميجا باسكال، يوصى باستخدام H8/f8 لفجوة البثق.
