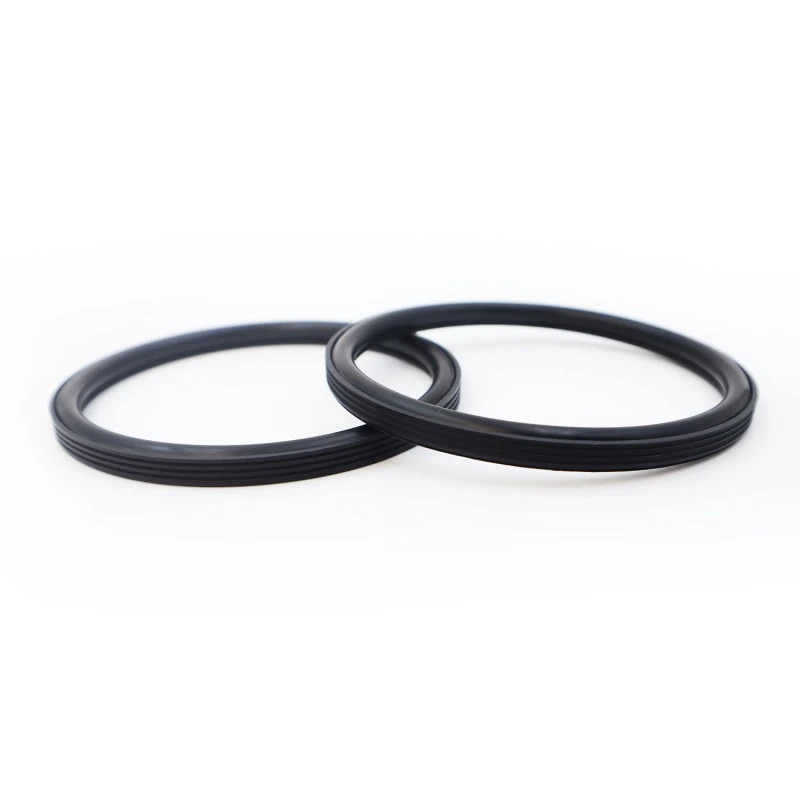

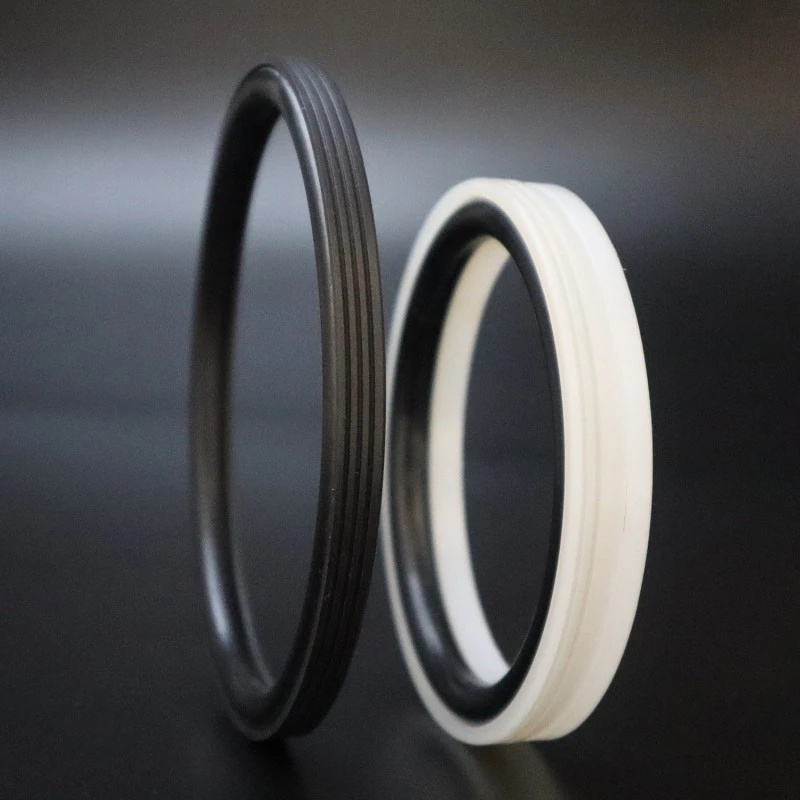

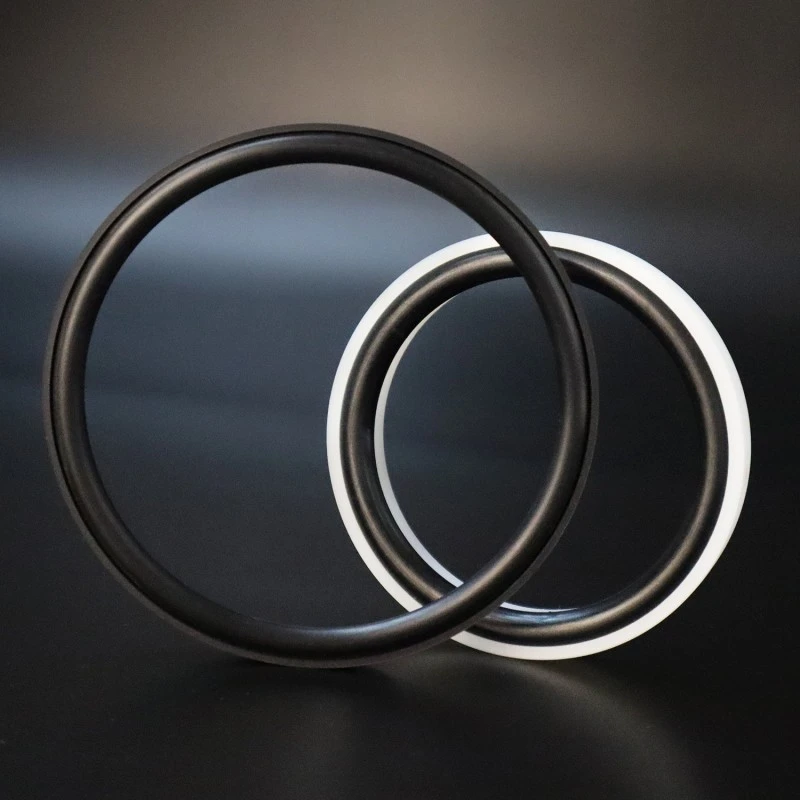

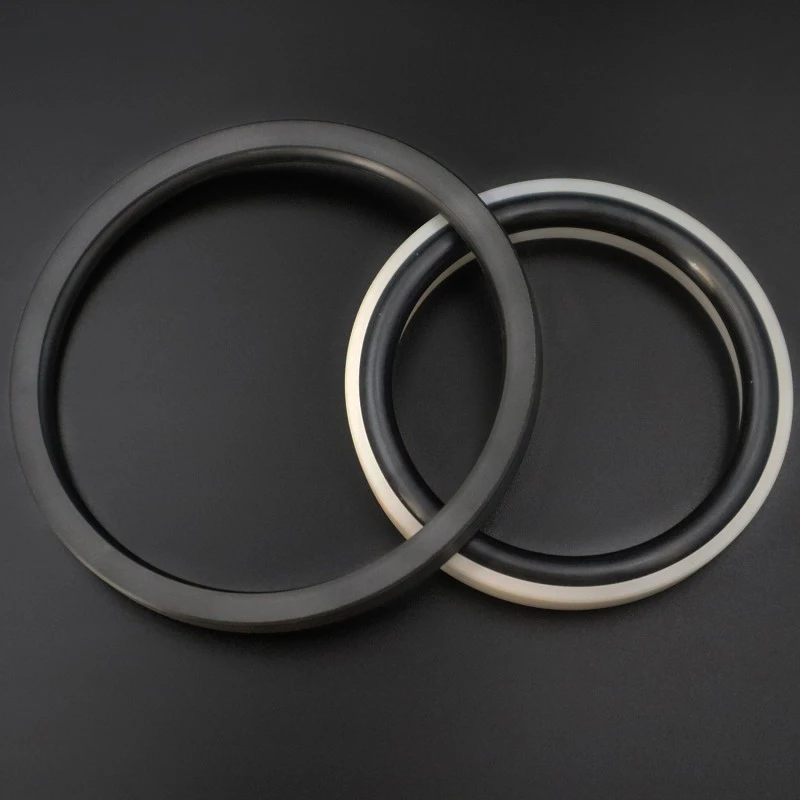

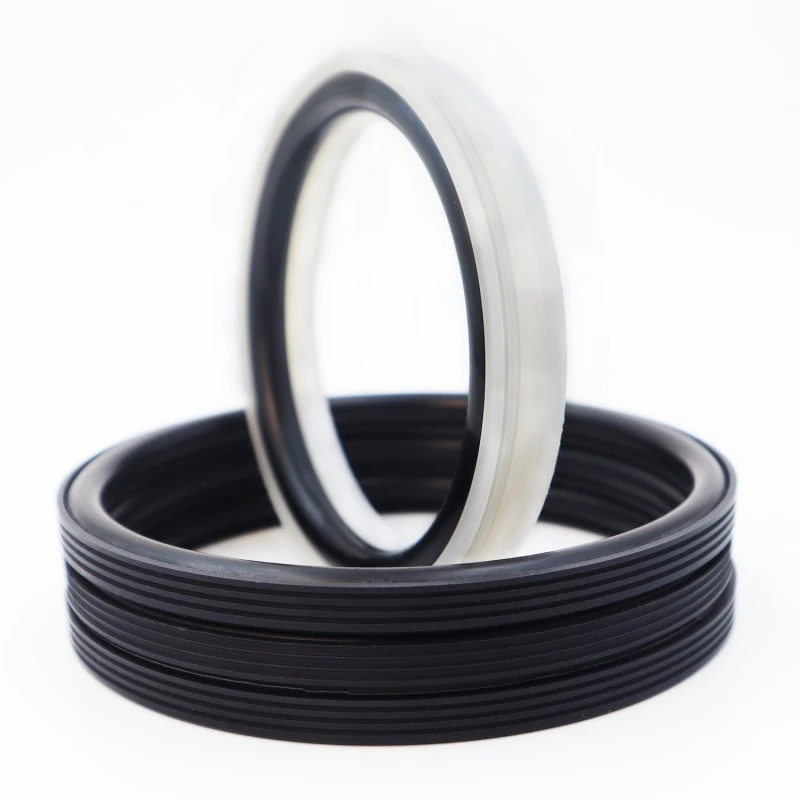

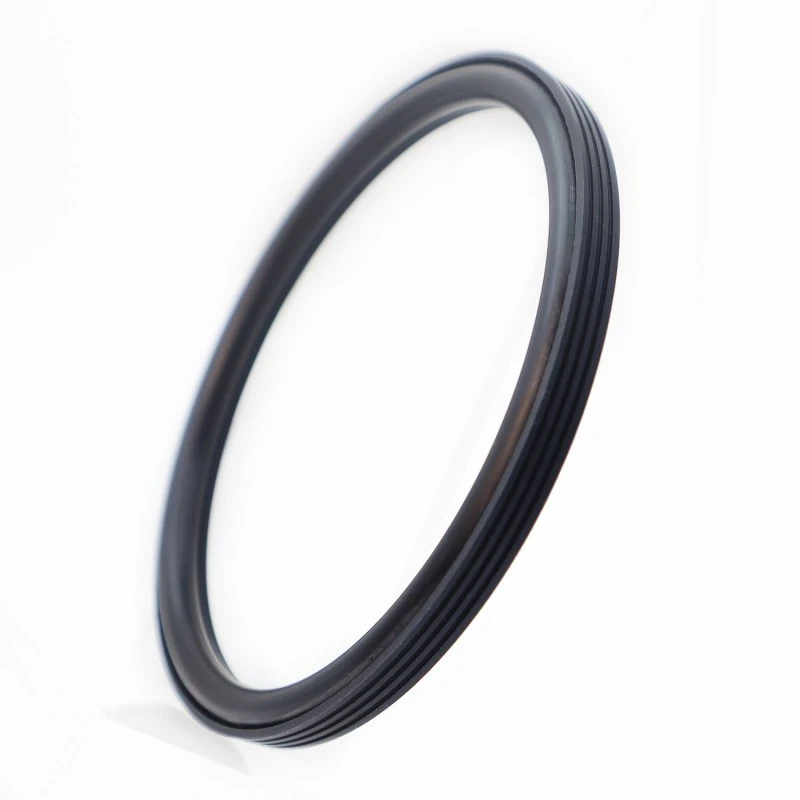

يعتبر Bore Seal، الذي تم تصميمه وتصنيعه بواسطة Ruichen Sealing Factory، مناسبًا للختم أحادي الاتجاه في تطبيقات الحركة الهيدروليكية الترددية والدوارة. إنه يتميز بعمر خدمة طويل، احتكاك منخفض، أداء إغلاق ممتاز، هيكل مدمج، سهولة التركيب، الاستخدام، والصيانة. تضمن شفة الختم الخاصة وتصميم السماكة الأمثل للختم أداءً ممتازًا للختم حتى في الوسائط القاسية مثل الجص الأسمنتي.
|
الضغط/ميغاباسكال |
درجة الحرارة/درجة مئوية |
السرعة / م / ث |
واسطة |
|
|
الحركة الترددية |
الحركة الدورانية |
|||
|
≥100 |
-35 إلى +100 درجة مئوية (مع حلقة NBR O) |
≥6 |
≥2 |
الماء، الطين، النفط الخام، الزيت الهيدروليكي، مستحلب |
|
-20 إلى +200 درجة مئوية (مع حلقة FKM O) |
||||
اختيار المواد
1. يمكن اختيار المواد الدائرية المصاحبة من: مطاط النتريل R01 (NBR)، R02 Fluororubber (FKM)، إلخ.
2. مادة حلقة الختم: المادة القياسية هي PTFE4، وتشمل المواد الأخرى المتاحة PTFE2/PTFE3/PTFE5/UPE/PK1/PK2، إلخ.
مثال الطلب
نموذج الطلب: RC2062-80*68.3*7.6-PTFE4-R01
الموديل - قطر التجويف * قطر الأخدود * عرض الأخدود - رمز المادة

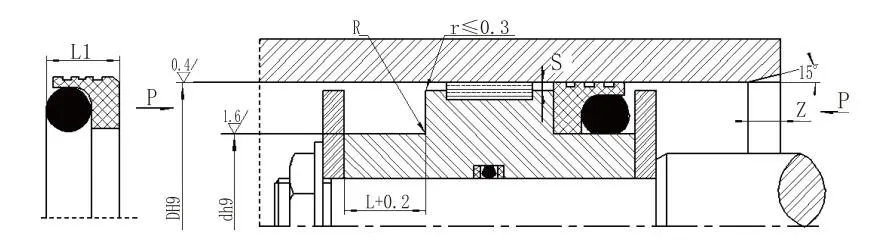

المواصفات والمعلمات (أي حجم ضمن النطاق المحدد متاح.)
|
نطاق الفتحة النوع القياسي درهم9 RC2062 |
نطاق الفتحة تحميل ثقيل درهم9 RC2062-Z |
قطر الأخدود د ح9 |
عرض الأخدود ل+0.2 |
عرض الختم L1 |
زوايا مدورة رماكس |
الخلوص الشعاعي الحد الأقصى |
الشطب زمين |
قطر السلك الدائري |
||
|
<10 ميجا باسكال |
<20 ميجا باسكال |
<40 ميجا باسكال |
||||||||
|
8 ~ 12.9 |
- |
د-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13 ~ 24.9 |
10 ~ 12.9 |
د-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13 ~ 24.9 |
د-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
د-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
د-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501 ~ 1500 |
128~500.9 |
د-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
ملاحظة: 1. بالنسبة لتجويف الأسطوانة ≥ 30 مم، يوصى بتصميم الأخدود المفتوح.
2. بالنسبة للضغوط التي تزيد عن 30 ميجا باسكال، يوصى بملاءمة H8/f8 لفجوة البثق.
قدرات الاختبار الشاملة: تم تجهيز مختبرنا المركزي بمجموعة كاملة من معدات الاختبار، القادرة على محاكاة أداء المنتج في ظل ظروف العمل الفعلية. تشمل عناصر الاختبار، على سبيل المثال لا الحصر، ما يلي:
فحص الأبعاد: استخدام أدوات قياس الصور ثنائية الأبعاد عالية الدقة وتنسيق آلات القياس للتأكد من أن أبعاد المنتج تلبي تمامًا متطلبات تحمل الرسم.
اختبار الأداء: بما في ذلك اختبارات التقادم عند درجات الحرارة العالية، واختبارات درجات الحرارة المنخفضة، واختبارات مقاومة الزيت/المتوسط، واختبارات مقاومة التآكل، واختبارات ضغط الانفجار، وما إلى ذلك.
اختبار دورة الحياة: التنبؤ بعمر الخدمة وموثوقية المنتج من خلال اختبارات المتانة التي تحاكي ظروف العمل الفعلية.
