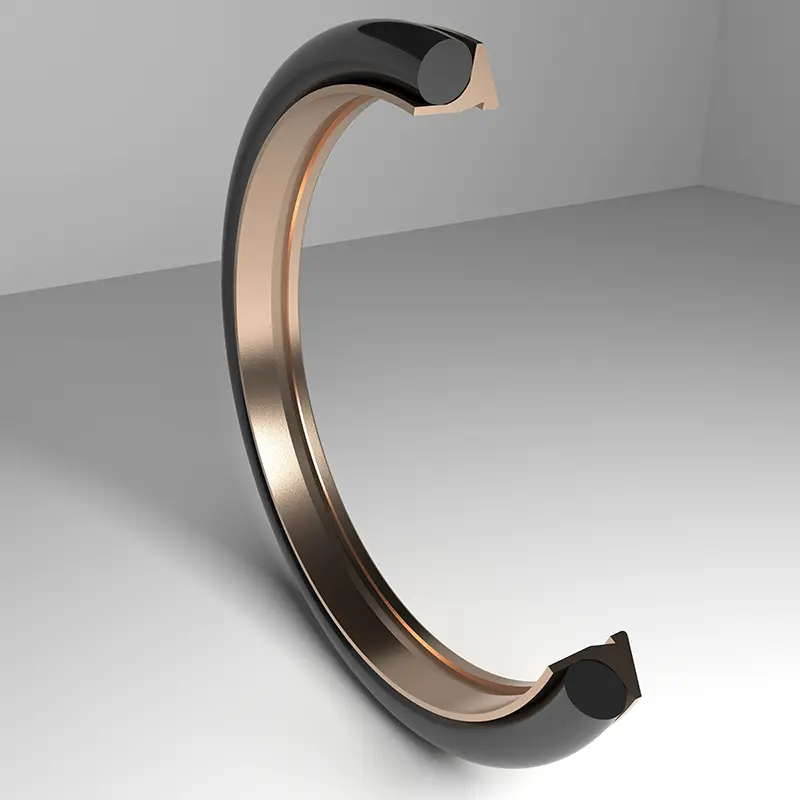

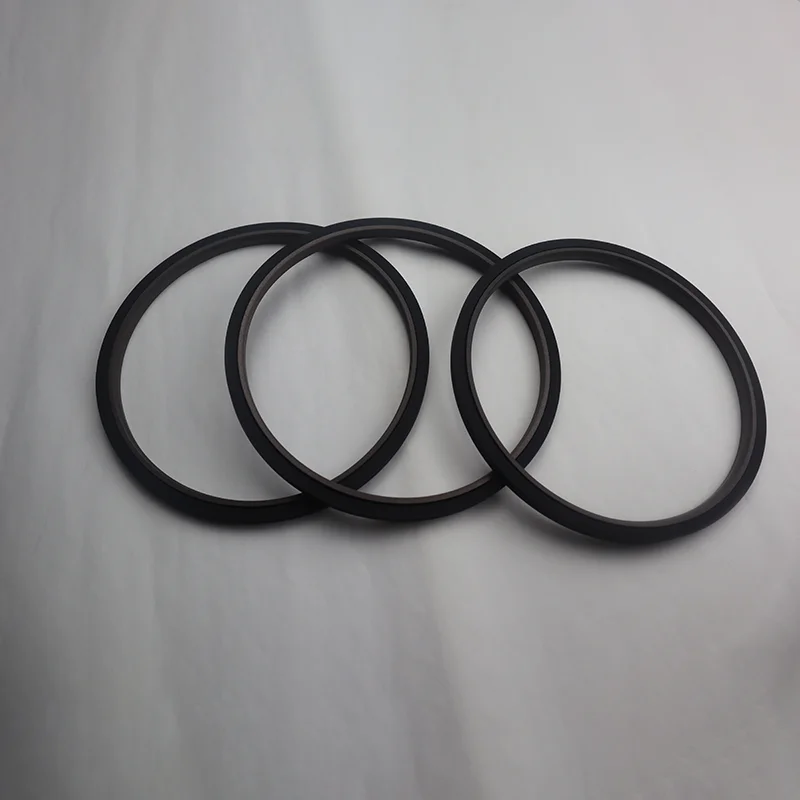

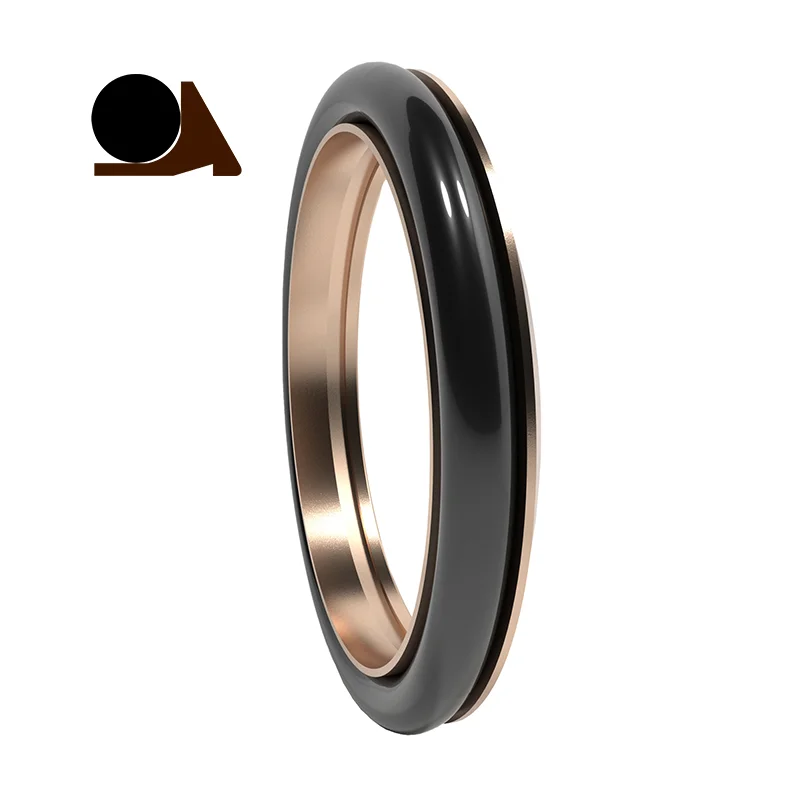

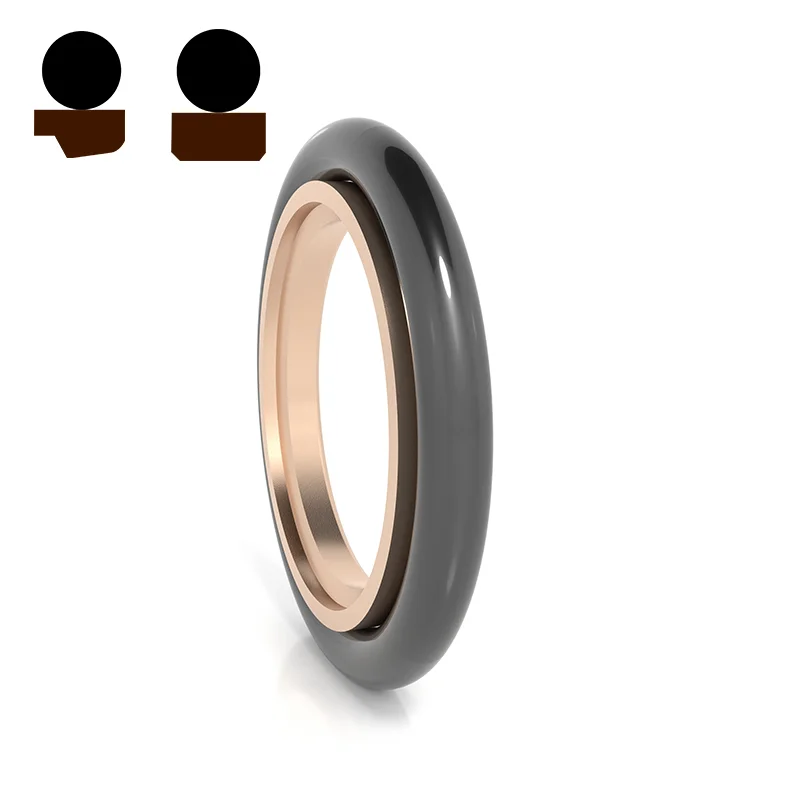

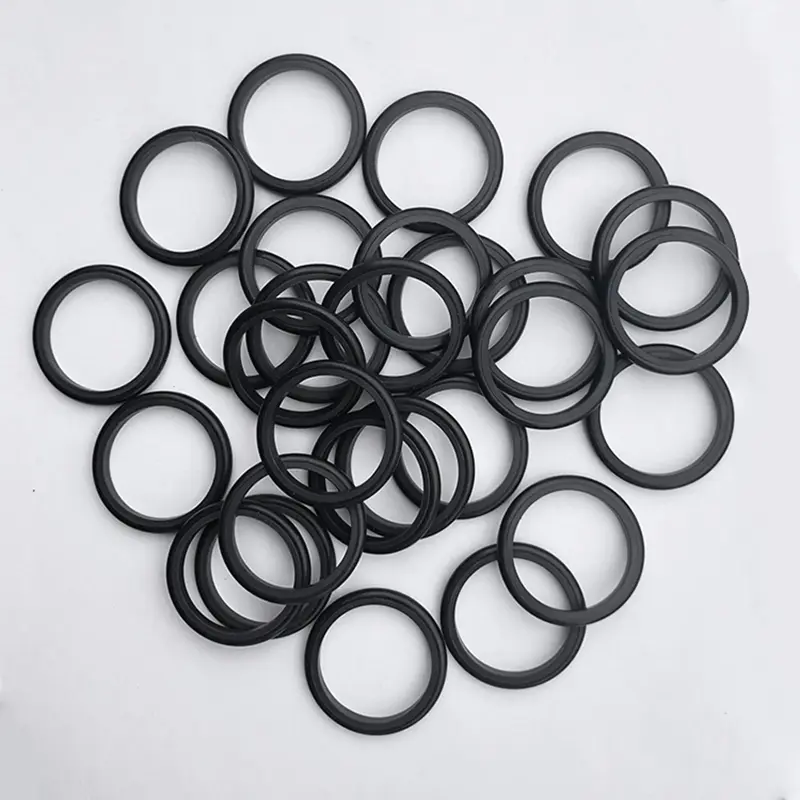

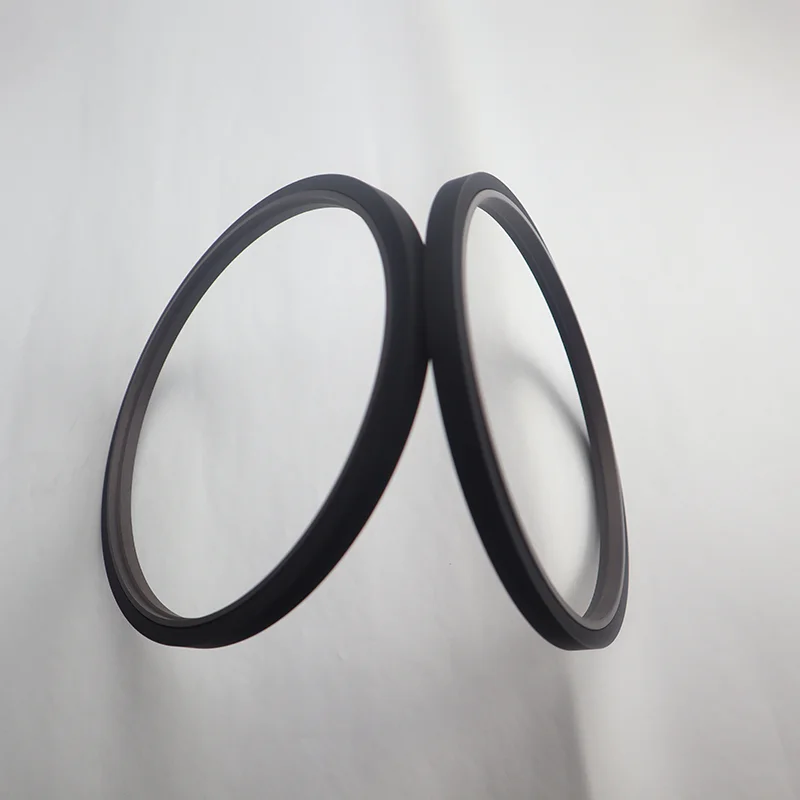

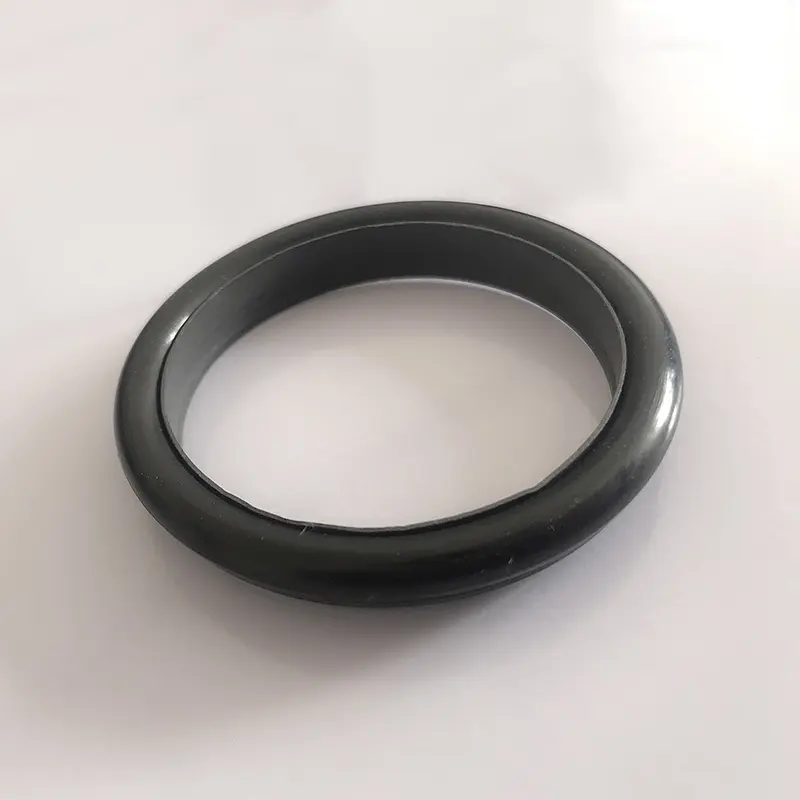

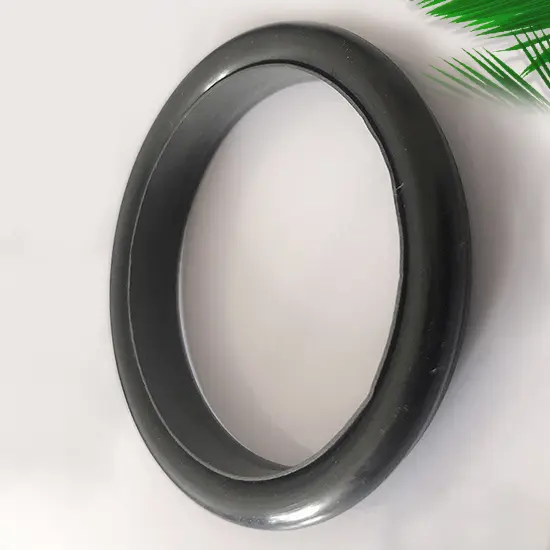

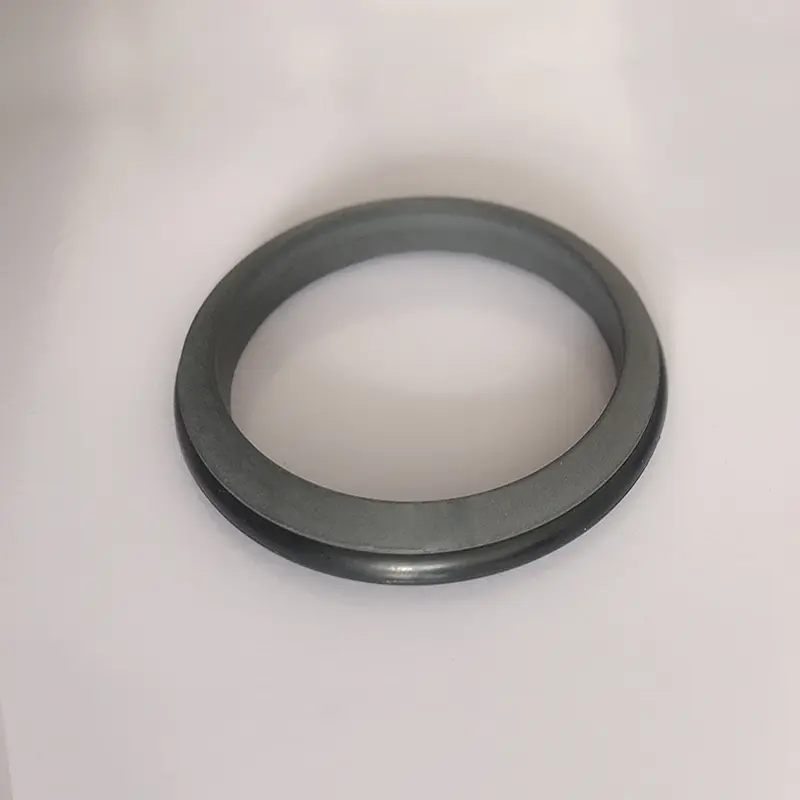

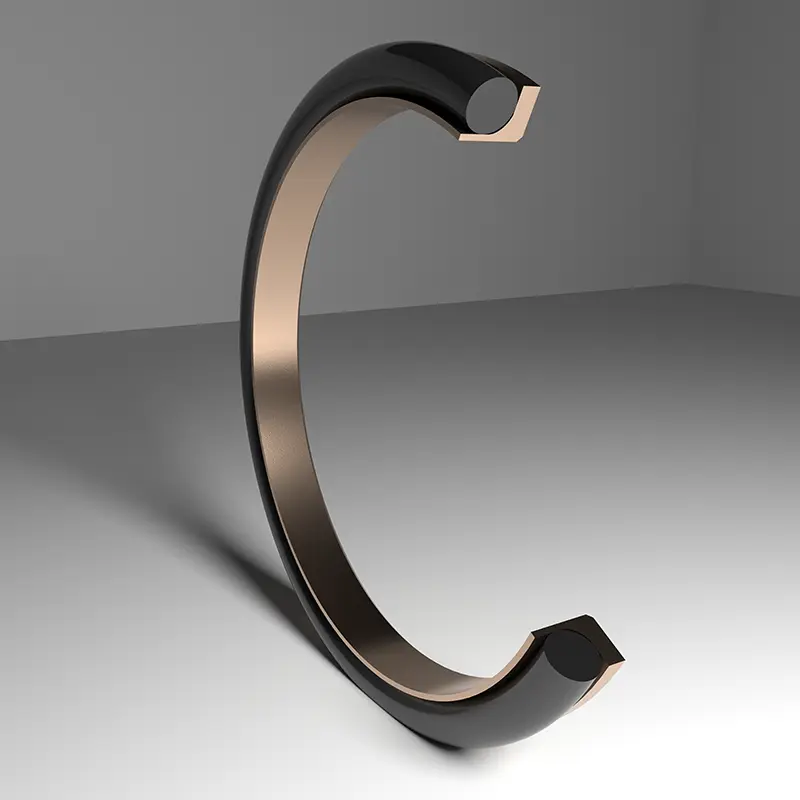

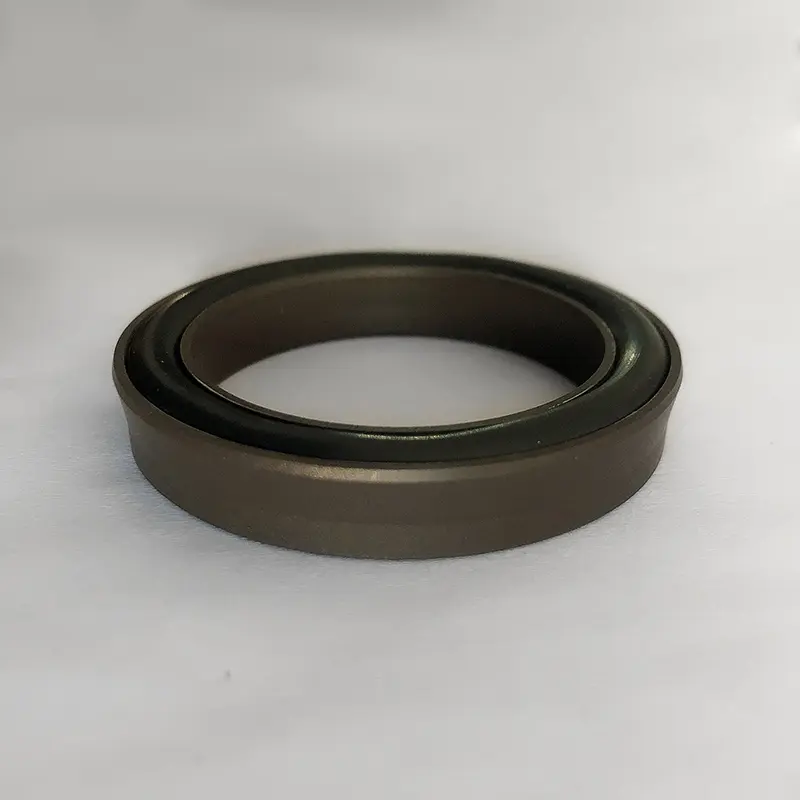

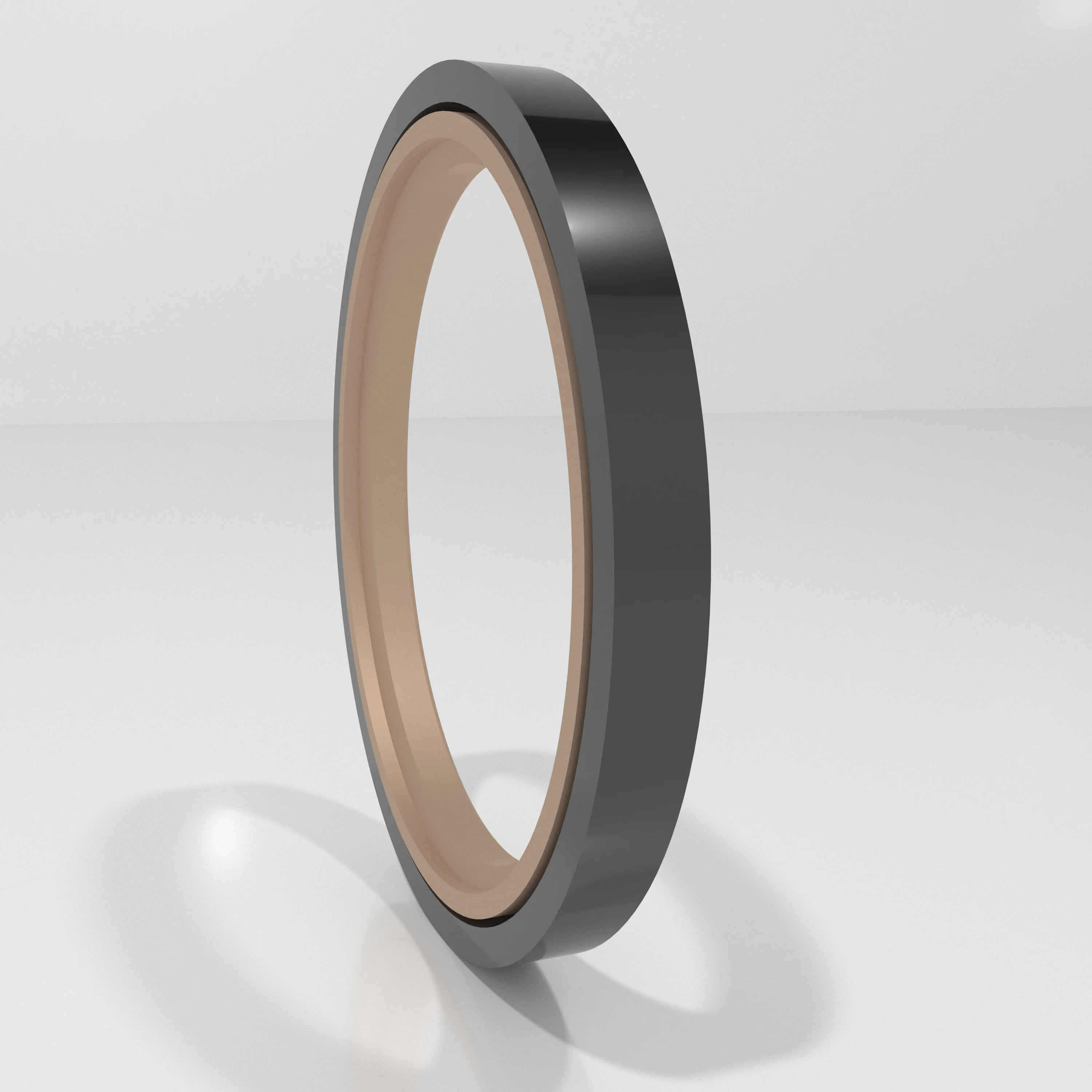

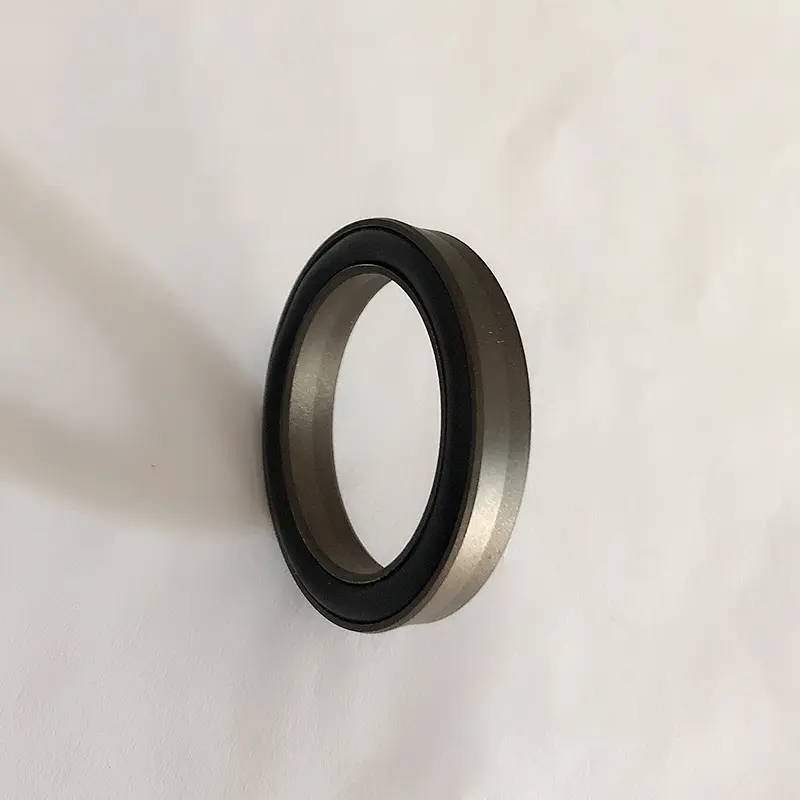

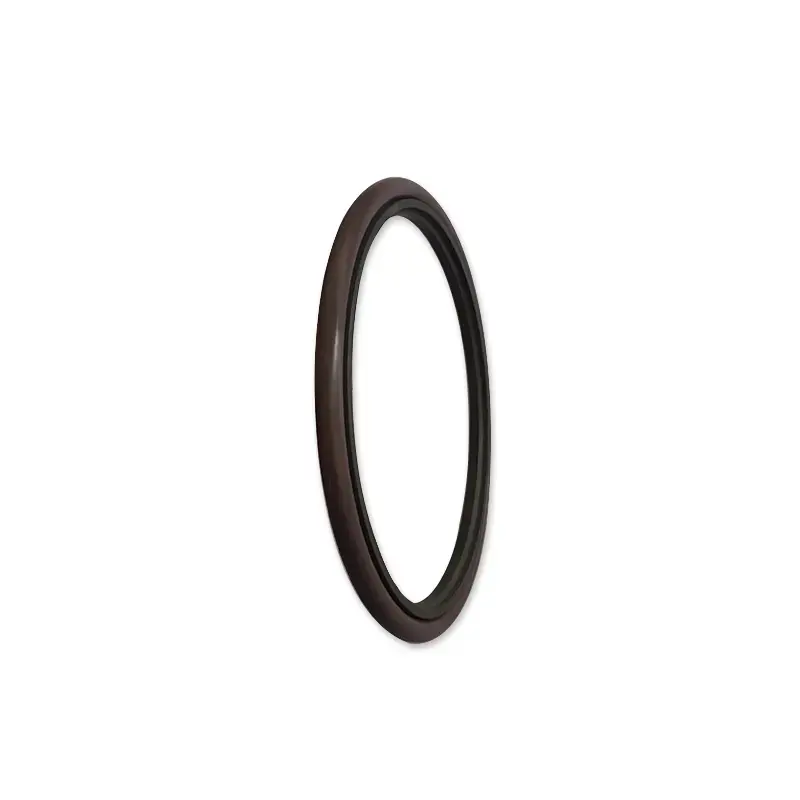

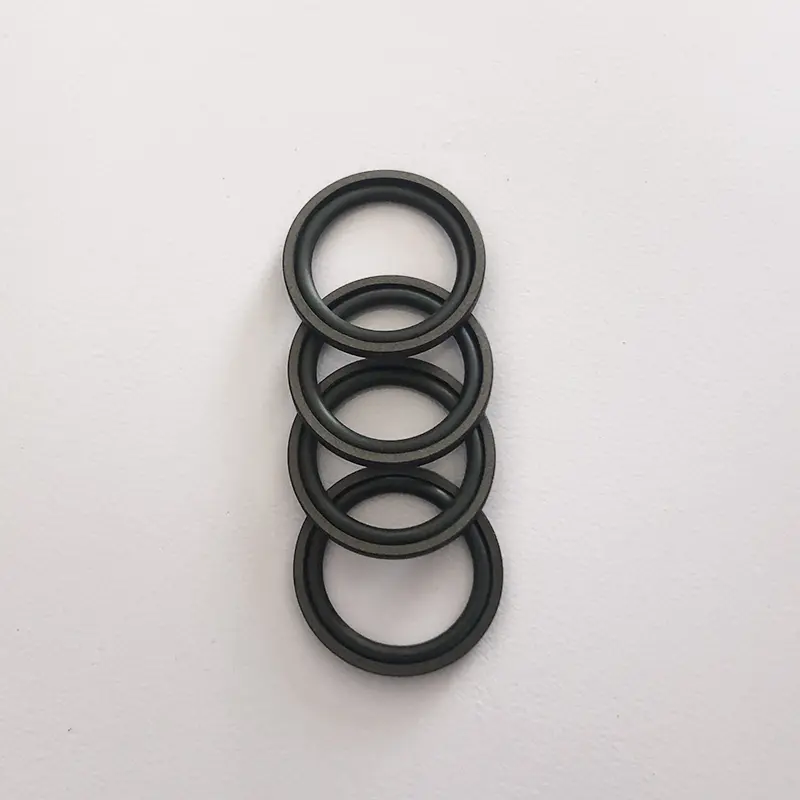

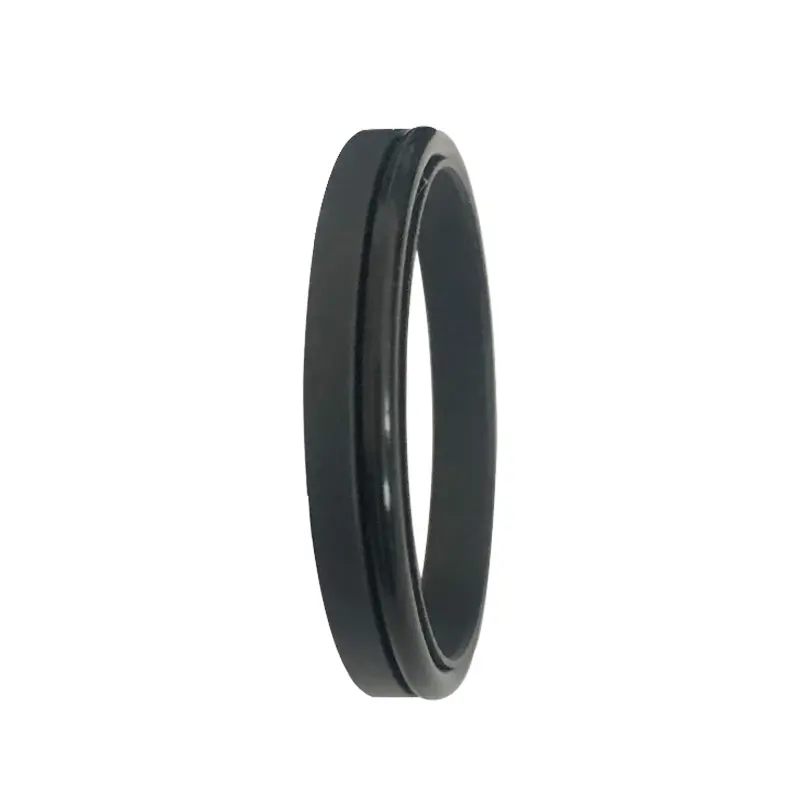

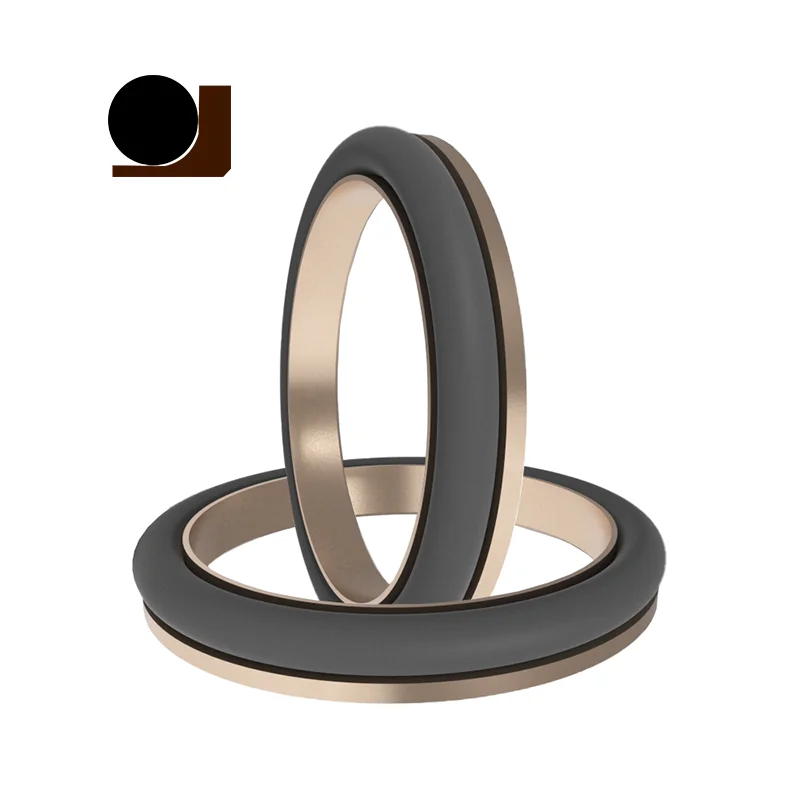

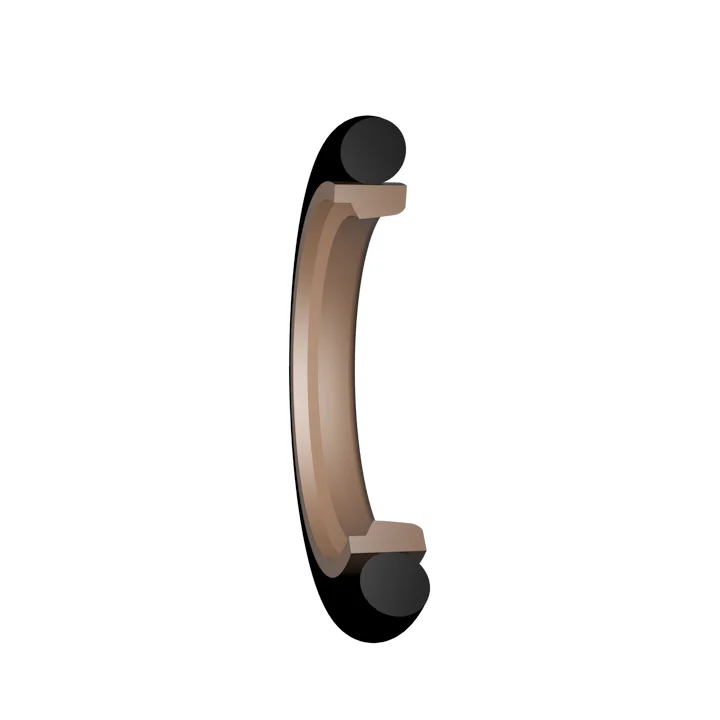

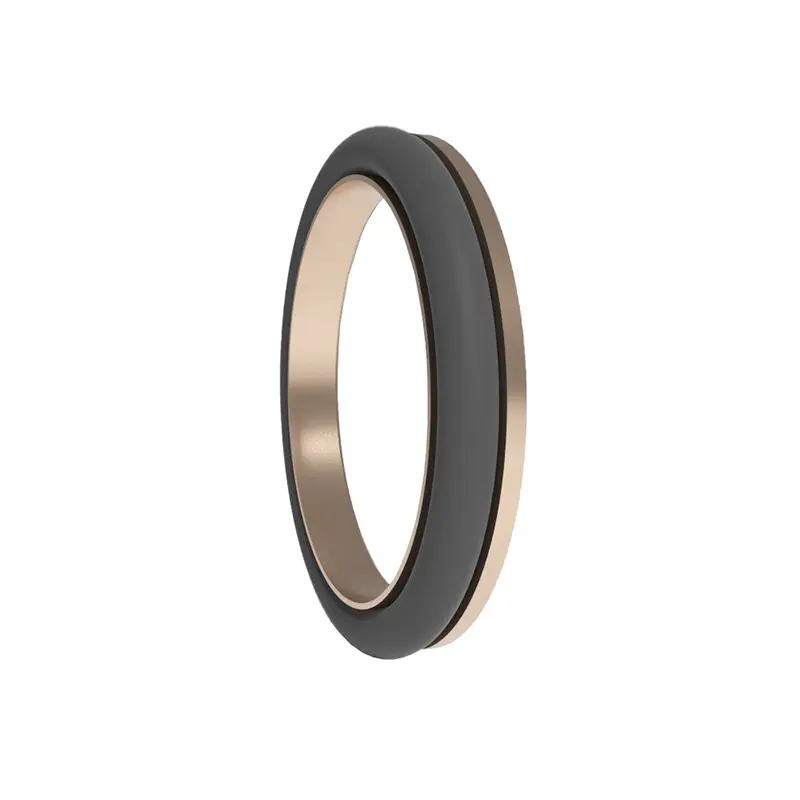

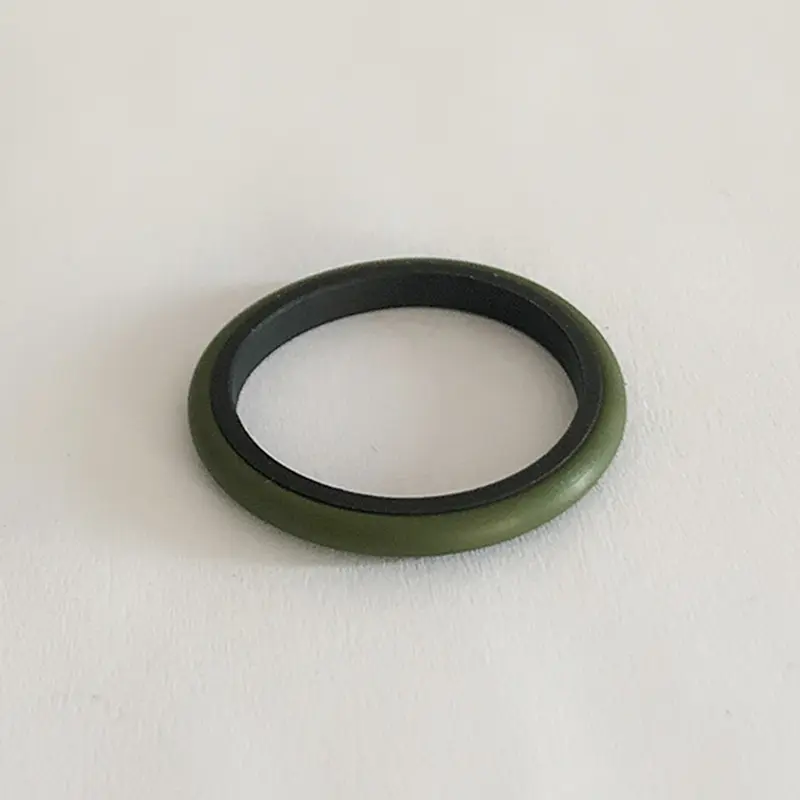

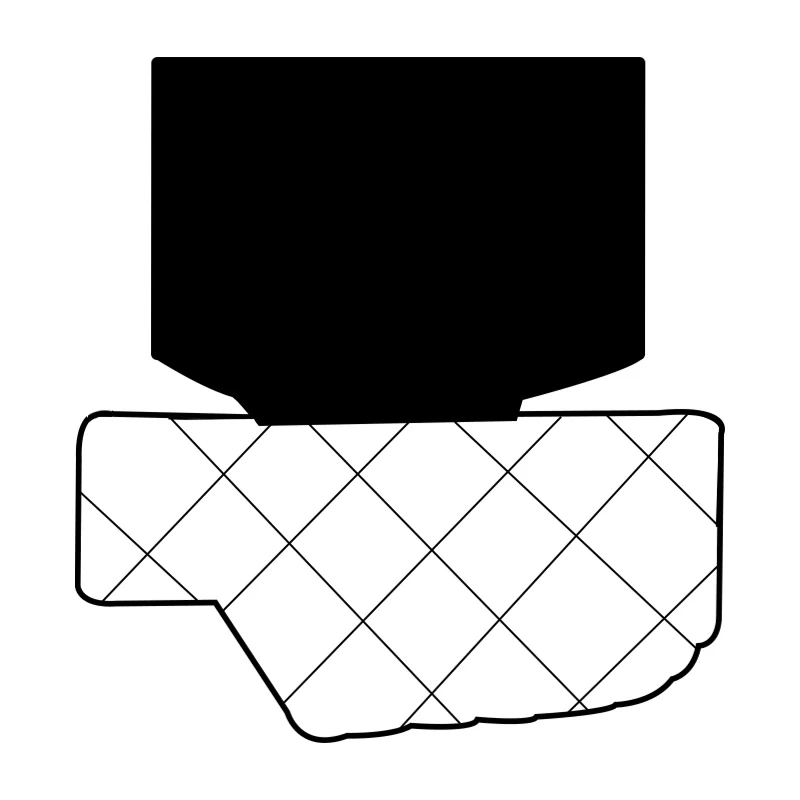

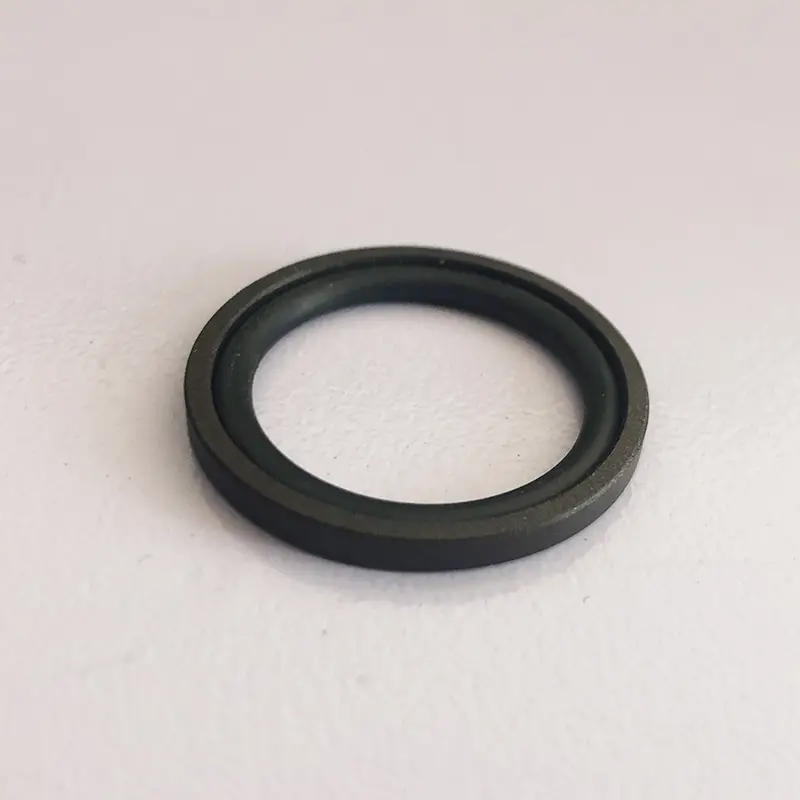

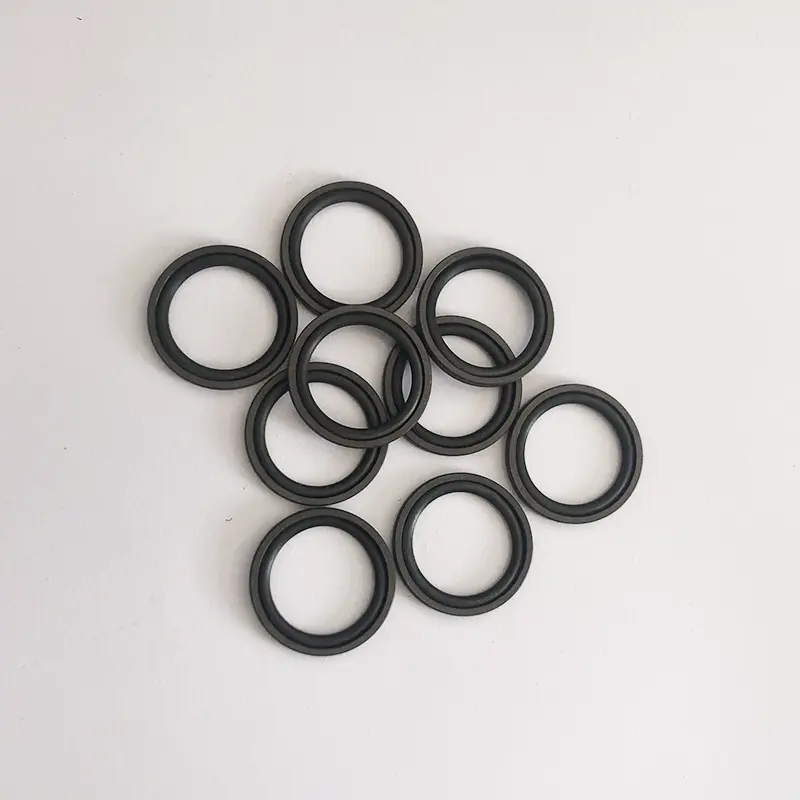

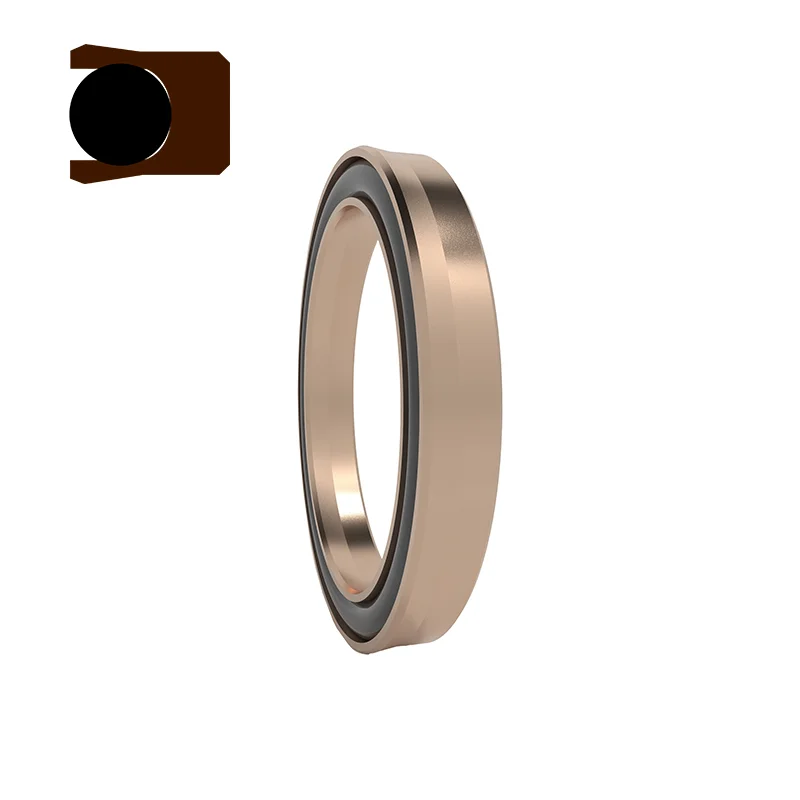

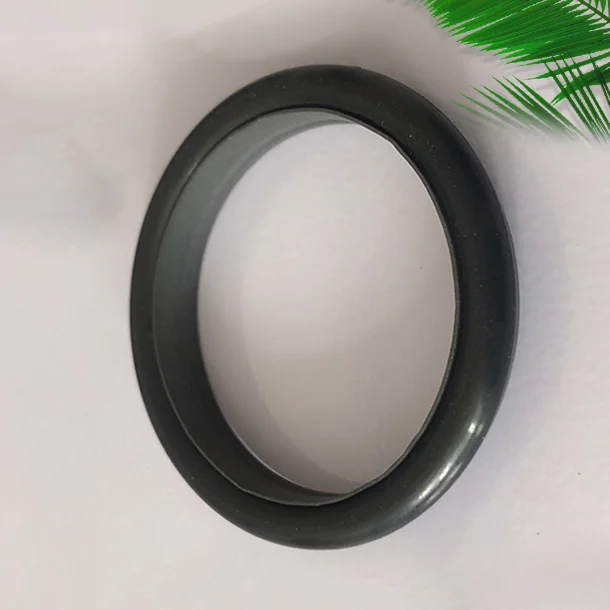

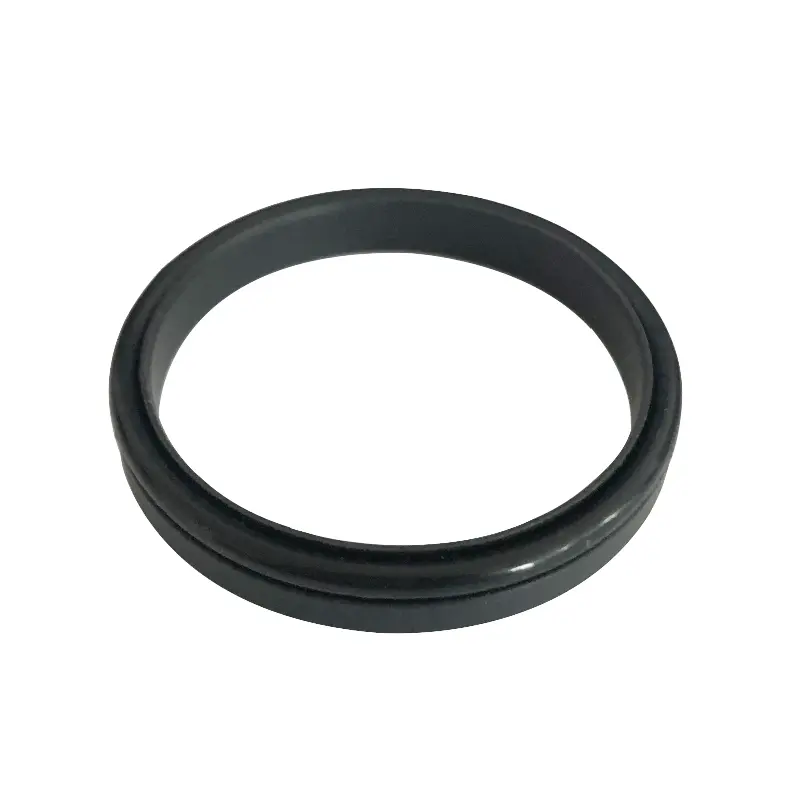

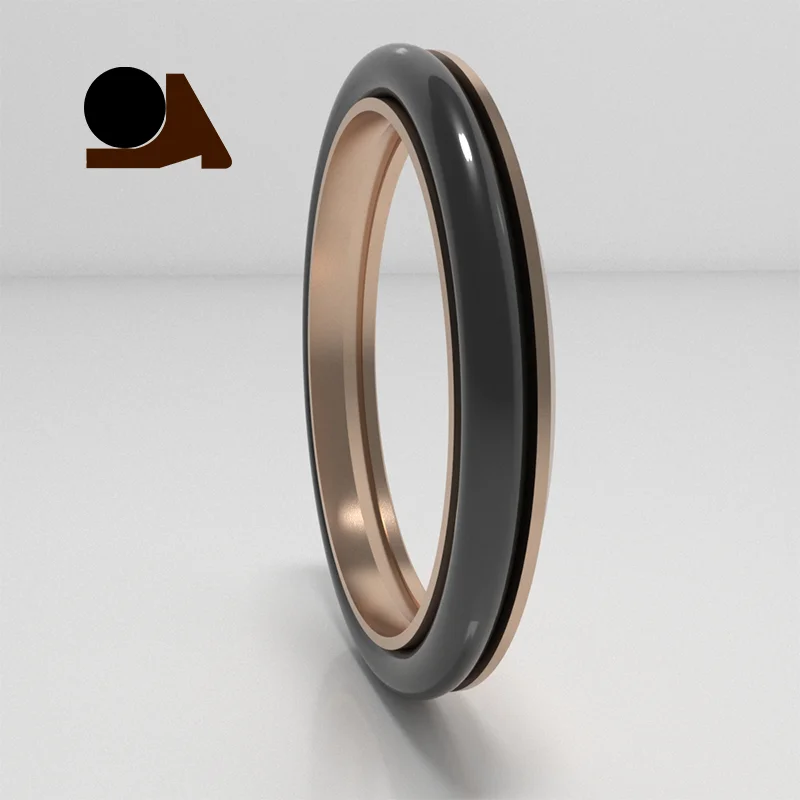

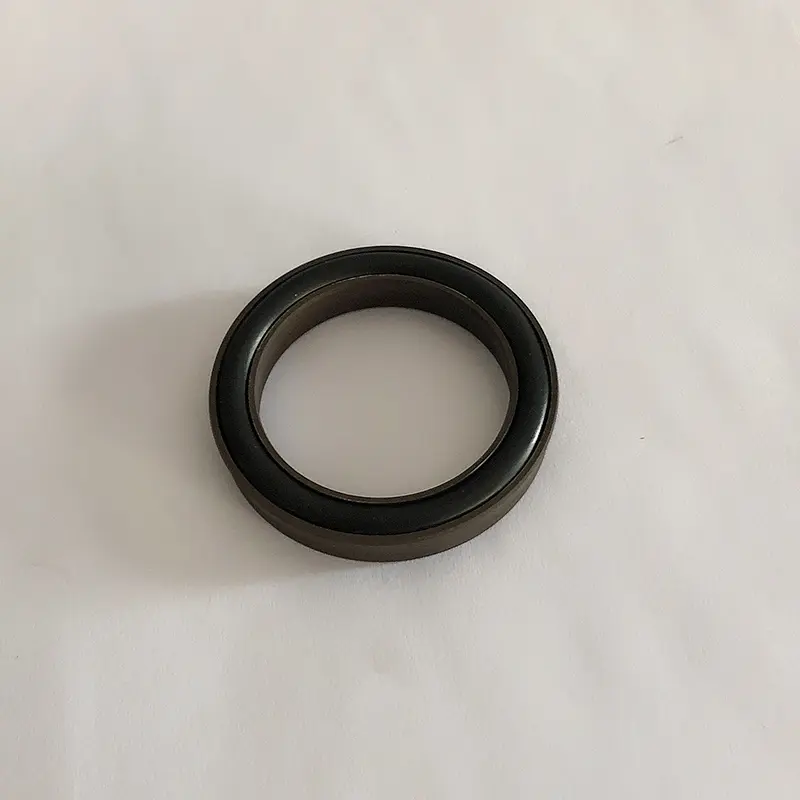

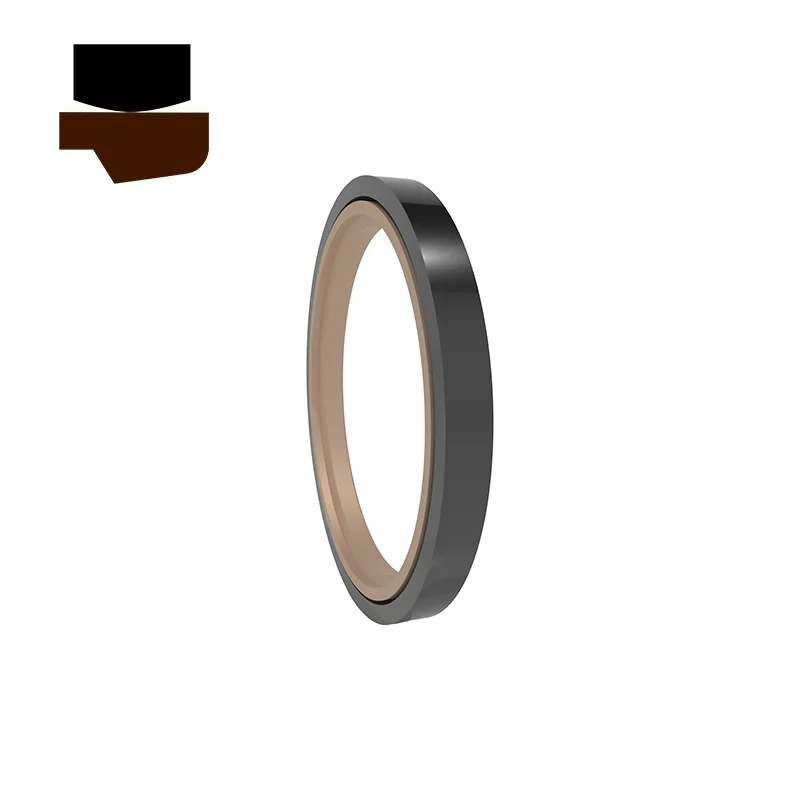

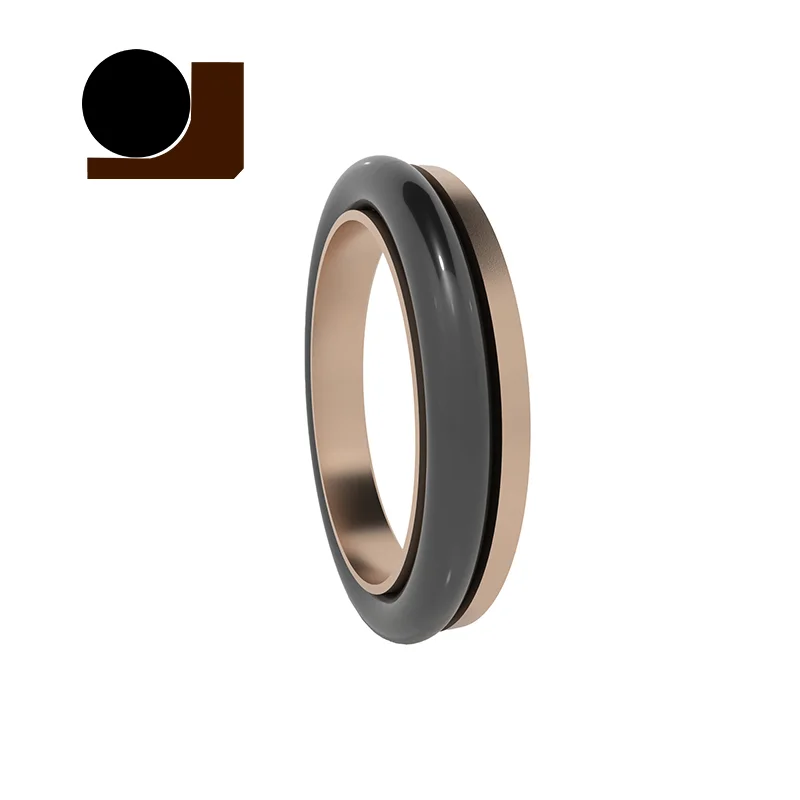

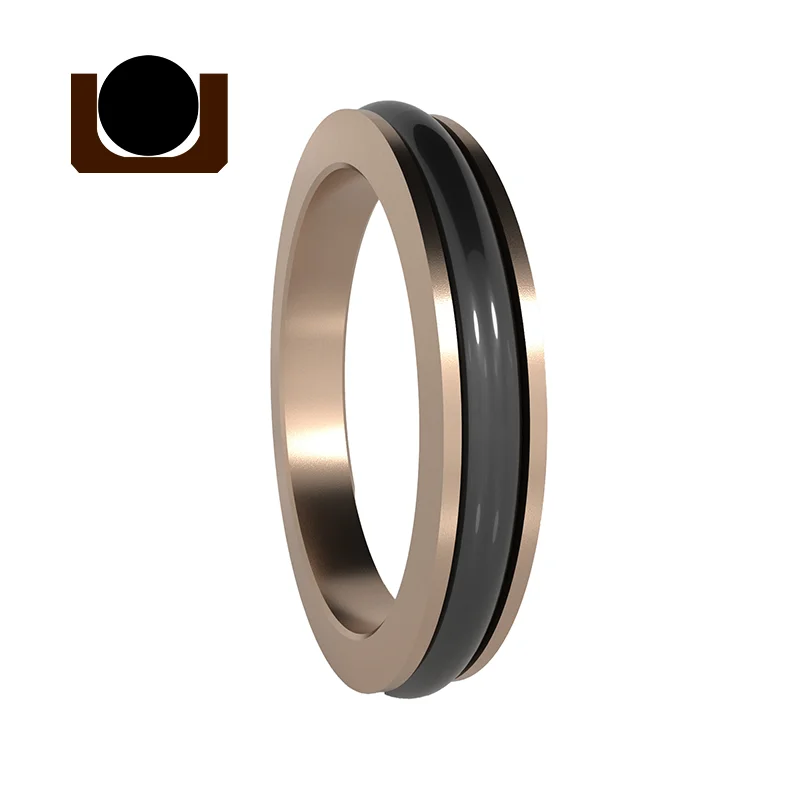

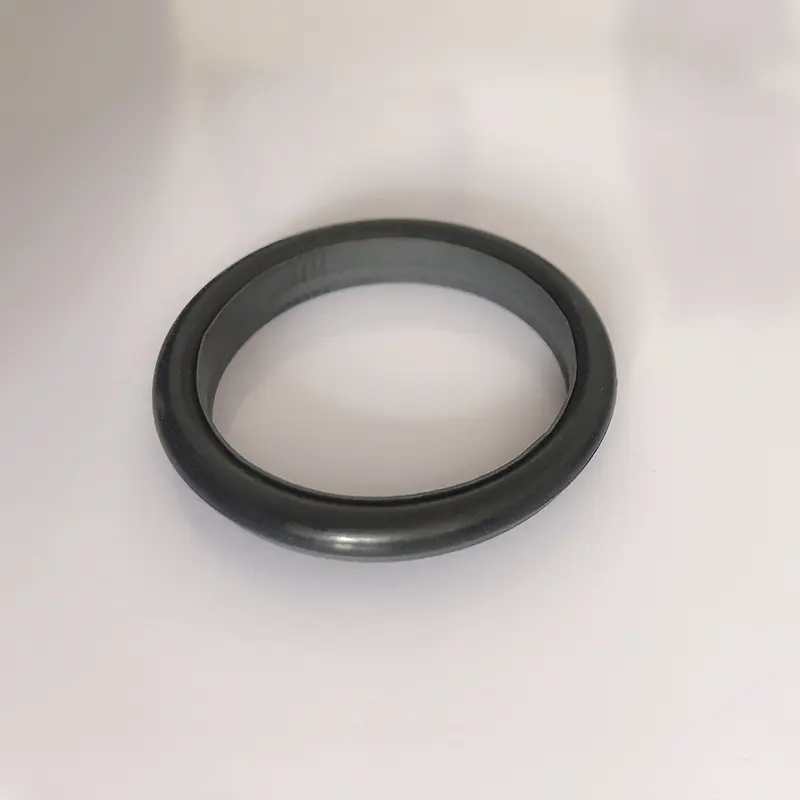

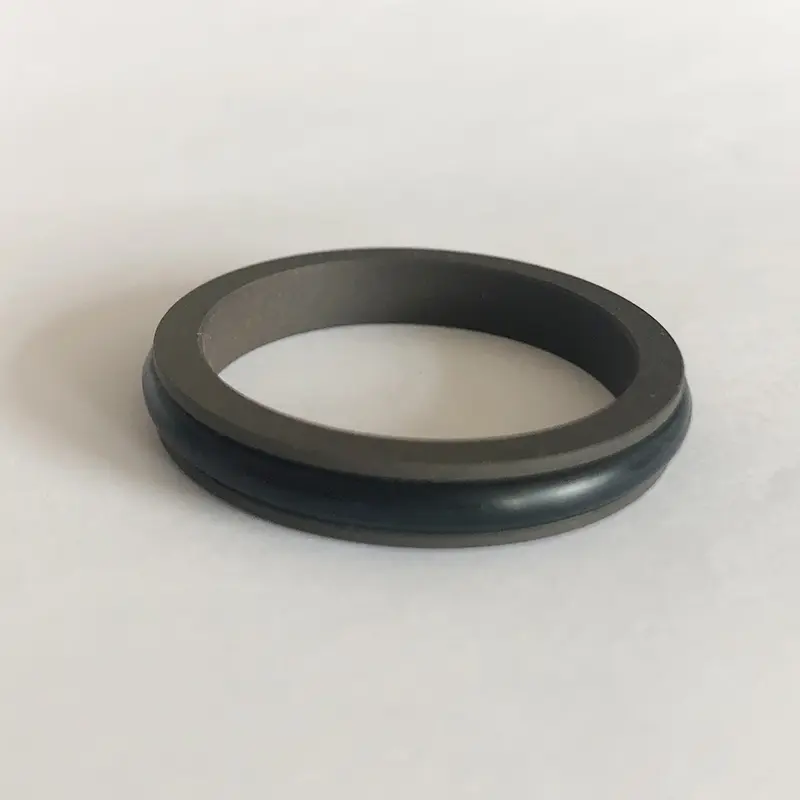

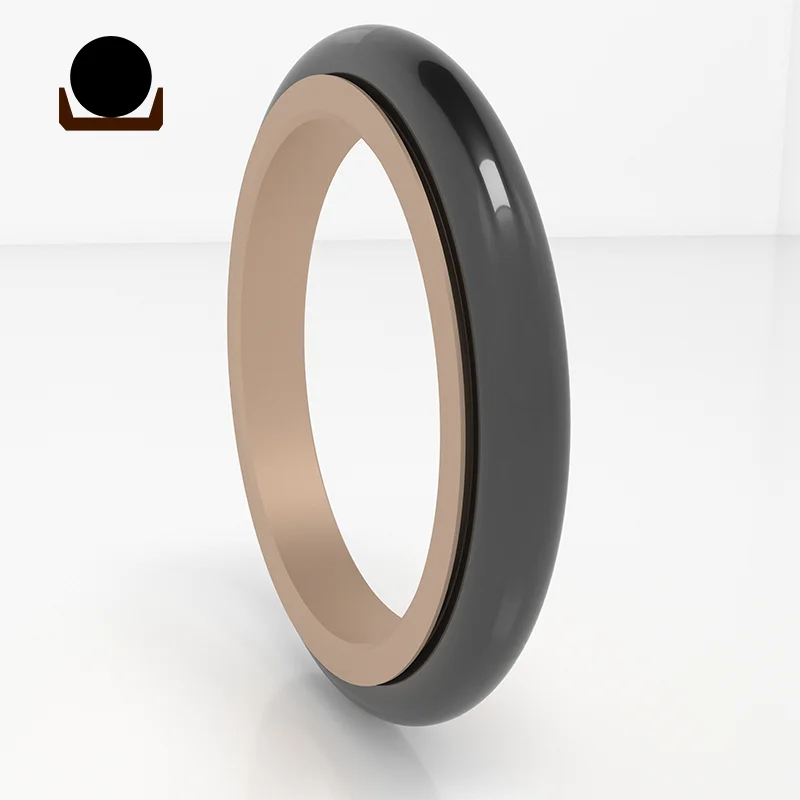

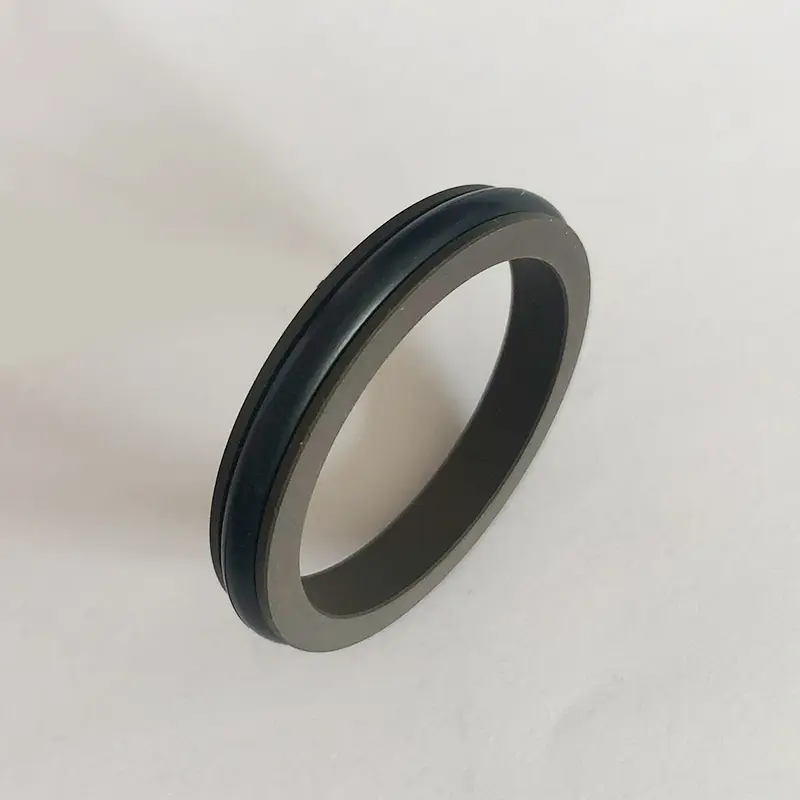

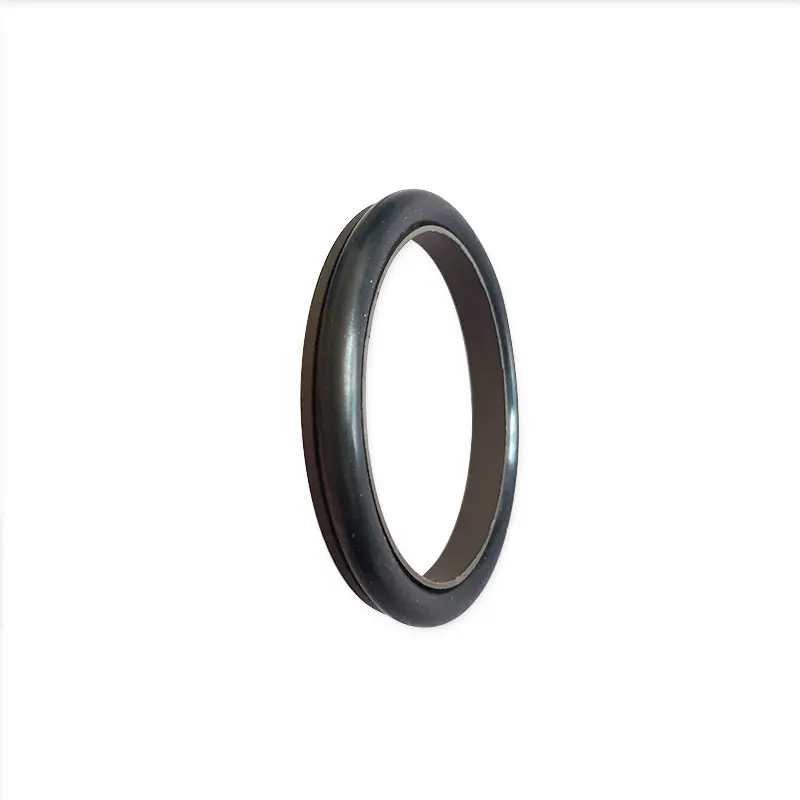

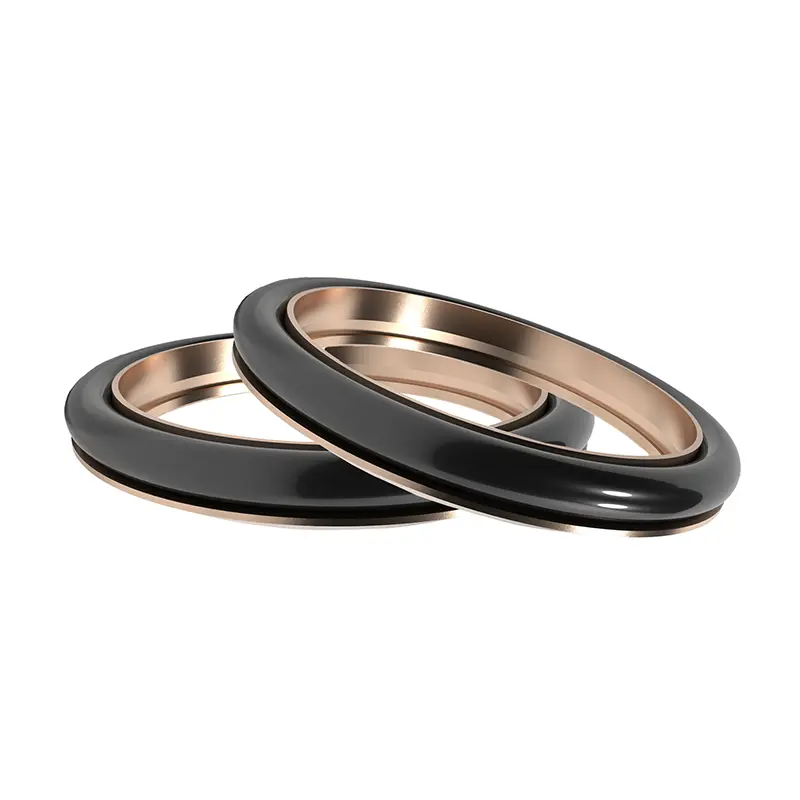

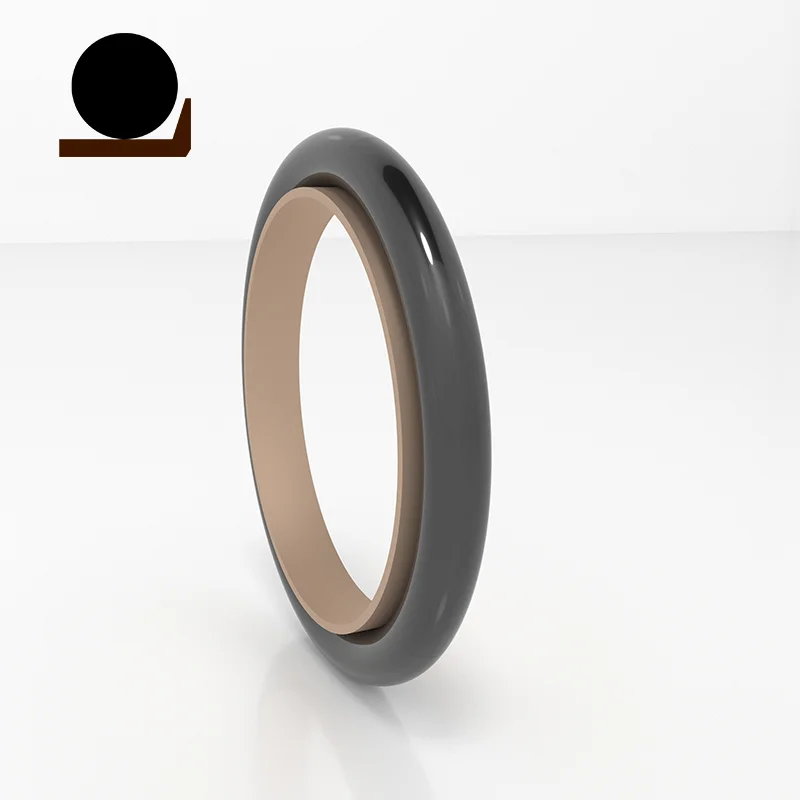

تتكون أختام قضيب المكبس عالية الضغط التي توفرها Ruichen من حلقات ختم PTFE وحلقات مطاطية على شكل O ، والتي تستخدم خصيصًا لختم حركة المتبادل الهيدروليكي في اتجاه واحد. وهي مقسمة إلى سلسلة RC01-RC14 وفقًا للحلقات O المطابقة. عند العمل ، يوفر الحلقة O قوة شعاعية للتعويض عن تآكل حلقة الختم ، وتصميم الشفة الرفيع لخاتم الختم له نوبة جيدة. يعمل الاثنان معًا لخلق تأثير ختم جيد.
تستخدم أختام قضبان المكبس عالية الضغط على نطاق واسع في آلات صب الحقن وآلات الصب في الأنظمة الهيدروليكية الصناعية ، والحفارات والوادر في الآلات الهندسية ، وأجزاء هيدروليكية في تصنيع السيارات وصيانتها ، ومعدات الهبوط والمشغلات في الفضاء ، وتروس التوجيه الهيدروليكي ومواد الرياح في بناء السفن. يمكن أن يضمنوا بشكل فعال التشغيل المستقر للأنظمة الهيدروليكية وتجنب التسرب.
ميزات وتطبيقات المنتج:
سمات:
1. يمكن استخدام أختام قضيب مكبس عالية الضغط لكل من التطبيقات الهيدروليكية والهدية.
2. أداء الختم جيد دائمًا سواء كان ظروف الختم عالية أو منخفضة الضغط.
3. احتكاك منخفض ، مقاومة البداية الصغيرة ، حركة ناعمة ، احتكاك ديناميكي ومتساوي ، لا تزحف.
4. الختم له حياة طويلة ، مناسبة لختم التشحيم الخالي من النفط.
5. المساحة الهيكلية الصغيرة وسهولة التثبيت والصيانة.
ظروف العمل المعمول بها:
ظروف العمل المعمول بها في أختام قضيب مكبس الضغط العالي (يجب أن لا تظهر قيم الحد في نفس الوقت)
| حساب تعريفي | نموذج | الضغط (MPA) | درجة الحرارة (℃) | السرعة (م/ث) | وسائط |
 |
RC01/RC02 | ≤70 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | الزيت الهيدروليكي ، سائل مثبطات اللهب (HFA/HFB) ، الغاز ، إلخ. |
| -20 ~+180 (مطابقة O-Ring FKM) | |||||
 |
RC03/RC04 | ≤100 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | الزيت الهيدروليكي ، سائل مثبطات اللهب (HFA/HFB) ، الغاز ، إلخ. |
| -20 ~+180 (مطابقة O-Ring FKM) | |||||
 |
RC05 | ≤200 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | الزيت الهيدروليكي المعدني ، سائل مثبطات اللهب (HFA/HFB) ، الماء ، إلخ. |
| -20 ~+180 (مطابقة O-Ring FKM) | |||||
 |
RC06/RC07 | ≤100 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | الزيت الهيدروليكي القائم على المعادن ، سائل مثبطات اللهب (HFA/HFB) ، الغاز ، إلخ. |
| -20 ~+180 (مطابقة O-Ring FKM) | |||||
 |
RC08/RC09 | ≤200 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | الزيت الهيدروليكي المعدني ، سائل مثبطات اللهب (HFA/HFB) ، الماء ، إلخ. |
| -20 ~+180 (مطابقة O-Ring FKM) | |||||
 |
RC10 | ≤260 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | الزيت الهيدروليكي المعدني ، سائل مثبطات اللهب (HFA/HFB) ، الماء ، إلخ. |
| -20 ~+180 (مطابقة O-Ring FKM) | |||||
 |
RC11 | ≤60 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | الزيت الهيدروليكي المعدني ، سائل مثبطات اللهب (HFA/HFB) ، الماء ، إلخ. |
| -20 ~+180 (مطابقة O-Ring FKM) | |||||
 |
RC11-B | ≤60 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | الزيت الهيدروليكي المعدني ، سائل مثبطات اللهب (HFA/HFB) ، الماء ، إلخ. |
| -20 ~+180 (مطابقة O-Ring FKM) | |||||
 |
RC12 | ≤60 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | الزيت الهيدروليكي المعدني ، سائل مثبطات اللهب (HFA/HFB) ، الماء ، إلخ. |
| -20 ~+180 (مطابقة O-Ring FKM) | |||||
 |
RC13 | ≤20 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | الزيت الهيدروليكي القائم على المعادن ، سائل مثبطات اللهب (HFA/HFB) ، الغاز ، إلخ. |
| -20 ~+180 (مطابقة O-Ring FKM) | |||||
 |
RC14 | ≤20 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | الزيت الهيدروليكي القائم على المعادن ، سائل مثبطات اللهب (HFA/HFB) ، الغاز ، إلخ. |
| -20 ~+180 (مطابقة O-Ring FKM) |
اختيار المواد:
1. يمكن تحديد مواد الحلقة O المطابقة: R01 Nitrile Rubber (NBR) ، RO2 FluororUbber (FKM) ، إلخ.
2. مواد حلقة الختم: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، PU ، إلخ.
مثال على الطلب: (يتم عرض بعض النماذج فقط ، يرجى الاتصال بنا للحصول على نماذج طلب محددة)
طراز الطلب RC01-80X89.6X7.8-PTFE3-R01
طراز قطر قطر X أخدود قطر X Groove عرض PTFE3 Materive Material Code R01 O-Ring Code
طراز الطلب RC03-80X89X10-PTFE3-R01
طراز قطر قطر X Groove Diameter X Groove Width PTFE3 Materive PTFE Code R01-O Ring Code
طراز الطلب RC06-80X89.9X9.2-PTFE3-R01
طراز قطر قطر X أخدود قطر X Groove عرض PTFE3 Materive Material Code R01 O-Ring Code
طراز الطلب RC08-80X90.2X11.2-PTFE3-R01 قطر القطر X GROOVE DIMETER X GROOVE WIDTH MARATION
تحديد:
(يتم عرض بعض النماذج فقط ، يرجى الاتصال بنا للحصول على نماذج أوامر محددة)

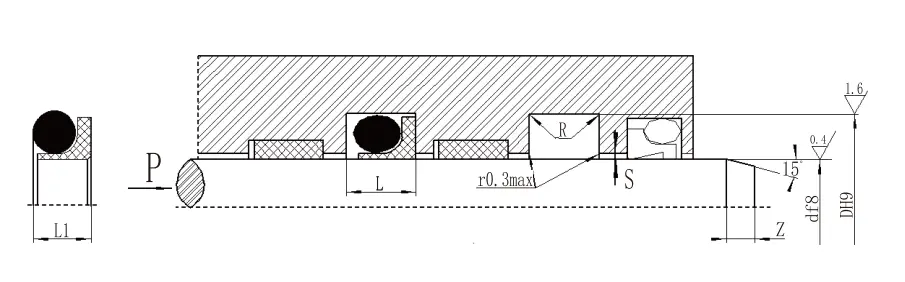

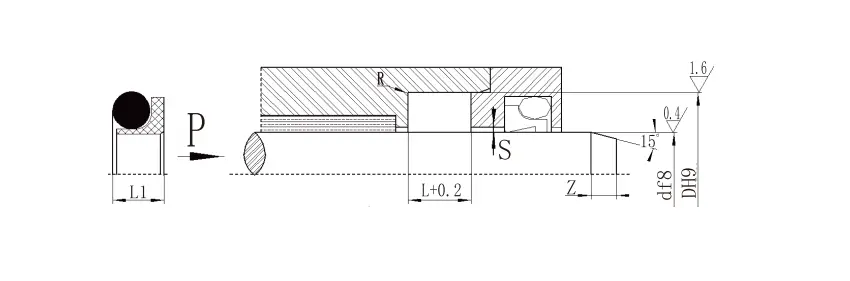

| 4.1 مواصفات RC01 (يمكن إنتاج منتجات من أي حجم في جدول المواصفات) | ||||||||||
| DF8 النوع القياسي RC01 |
DF8 تحميل الضوء RC01-Q |
DF8 حمولة ثقيلة RC01-Z |
D H9 | L+0.2 | L1 | RMAX | Sالأعلى | Zدقيقة | d0 | |
| <20mpa | <40mpa | |||||||||
| - | 5 ~ 17.9 | - | D+3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D+5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | D+6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | D+9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | D+12.5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D+17.8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |

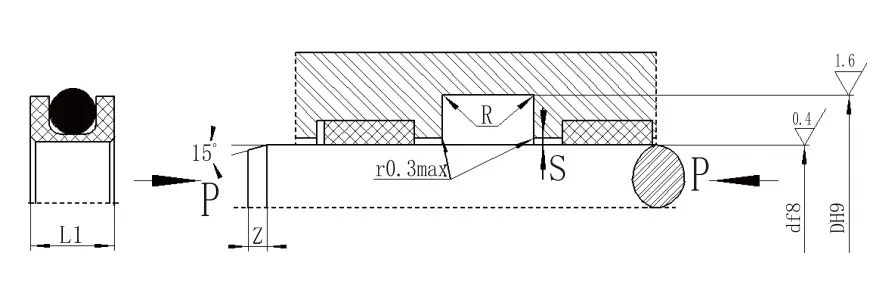

| ملاحظة: 1. بالنسبة إلى ≤30 مم ، يوصى باستخدام الأخدود المفتوح. | ||||||||||
| 2. لتركيب أختام الأخدود المتكاملة (مغلقة) ، يرجى الرجوع إلى دليل التثبيت لشركتنا. 3. للضغط> 40 ميجا باسكال ، تستخدم مساحة الجذر من الختم H8/F8 التسامح المناسب. | ||||||||||

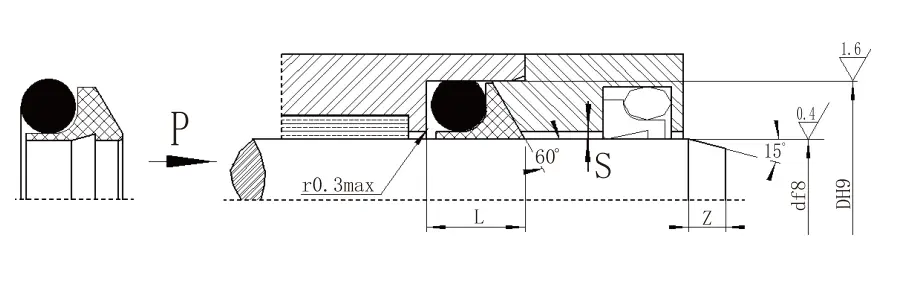

| 4.1 جدول معلمة المواصفات RC03 (يمكن إنتاج منتجات من أي حجم في جدول المواصفات) | |||||||
| D F8 | D H9 | L+0.2 | سماكس | Zدقيقة | d0 |
|
|
| <40mpa | <60mpa |
|
|||||
| 5 ~ 17 | D+4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | D+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | D+9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | D+12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | D+14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | D+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | D+21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| ملاحظة: 1. للضغط> 60 ميجا باسكال ، تستخدم منطقة جذر الختم H8/F8 التسامح المناسب ، وختم الضغط العالي الفائق Smax <0.05. | |||||||
| 2. يرجى استشارة شركتنا عند استخدام هيكل الأخدود المغلق. | |||||||
| 4.1 مواصفات RC06 (يمكن إنتاج منتجات من أي حجم في جدول المواصفات) | ||||||||||
| D F8 النوع القياسي RC06 |
D F8 تحميل الضوء RC06-Q. |
D F8 حمولة ثقيلة RC06-Z |
D H9 | L+0.2 | L1 | RMAX | Sالأعلى | Zدقيقة | d0 | |
| <20mpa | <40mpa | |||||||||
| - | 4 ~ 17.9 | - | D+3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17.9 | 18 ~ 39.9 | - | D+5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 106.9 | 4 ~ 17.9 | D+6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106.9 | 107 ~ 630.9 | 18 ~ 39.9 | D+9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106.9 | D+13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | D+15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | D+18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | D+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| ملاحظة: 1. لقطر العمود ≤70 مم ، يوصى باستخدام الأخدود المفتوح. لتركيب الأختام المتكاملة (مغلقة) ، يرجى الرجوع إلى دليل التثبيت. | ||||||||||
| 2. للضغط> 40mpa ، تستخدم مساحة الجذر للختم H8/F8 التسامح الملائمة. | ||||||||||
| 4.1 مواصفات RC08 (يمكن إنتاج منتجات من أي حجم في جدول المواصفات) | ||||||||||
| النوع القياسي DF8 RC08 | Light Load DF8 RC08-Q | الحمل الثقيل DF8 RC08-Z | قطر الأخدود D H9 | عرض الأخدود L+0.2 |
ختم ارتفاع L1 | زوايا مستديرة RMAX | التخليص الشعاعي قالأعلى | شامفر Zدقيقة |
سلك حلقة سلك د0 | |
| <20mpa | <60mpa | |||||||||
| - | 5 ~ 17.9 | - | D+3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | D+6.8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | D+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | D+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | D+18.8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+22.8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| ملاحظة: 1. يرجى استشارة شركتنا عند الحاجة إلى الأخدود المغلق. | ||||||||||
| 2. الضغط> 60mPa ، الجذر H8/F8 مطابقة التسامح ، ختم الضغط العالي فائقة smax <0.05. | ||||||||||
