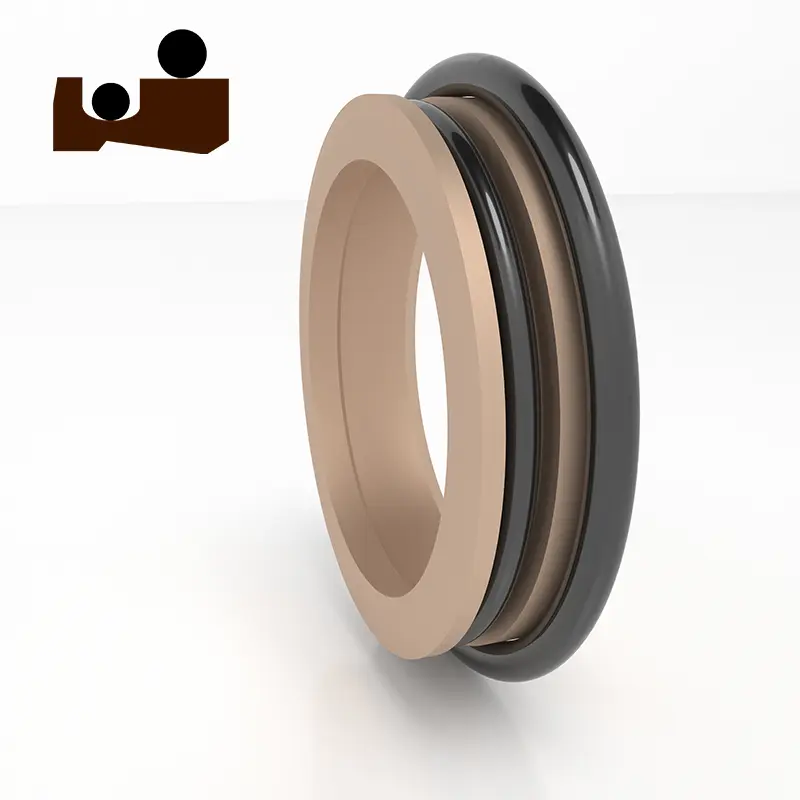

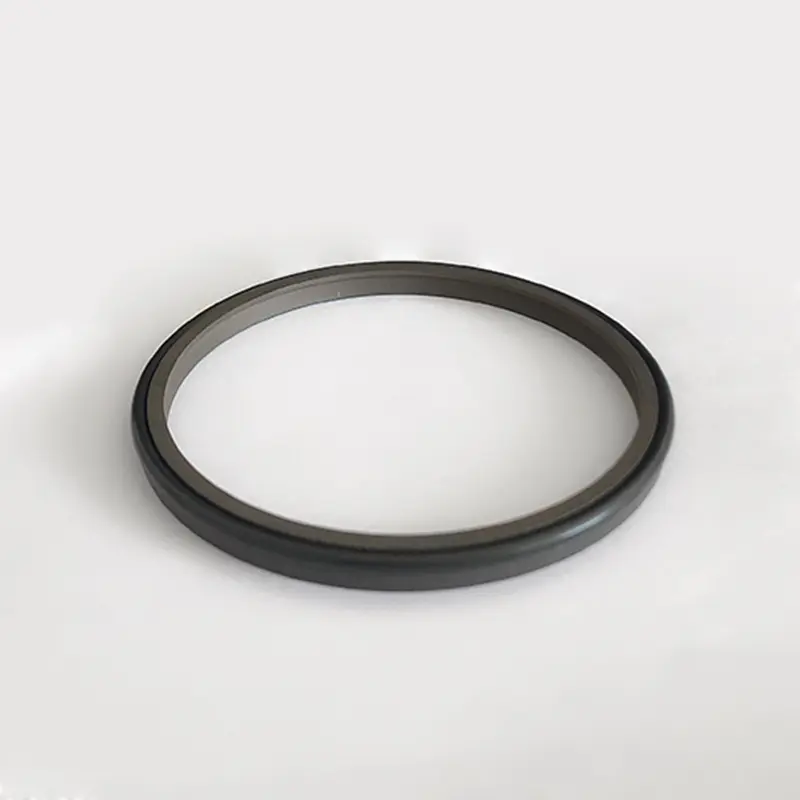

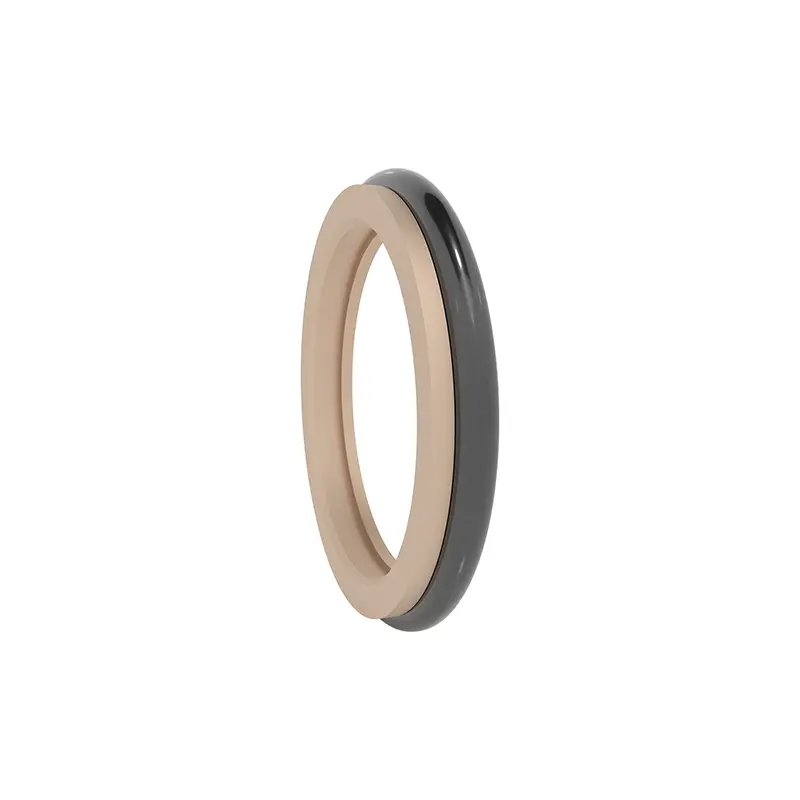

Ruichen في طليعة ابتكار تقنية الختم. تم وضع أختام الغبار ذات الضغط العالي بشكل مستقل بدقة على متطلبات الأجزاء المقاومة للأغبار ، واستخدام حلقات غبار PTFE وحلقات O لخلق حماية ممتازة. عند العمل ، يطبق الحلقة O مسبقًا مستقرًا للتعويض عن ارتداء حلقة PTFE في جميع الأوقات ، مما يضمن الاستقرار طويل الأجل للختم ؛ يستخدم حلقة الغبار مواد ملء مضادات التهديف لمقاومة غزو الغبار بقوة. على سبيل المثال ، في مفاصل الأسطوانات الهيدروليكية لآلات البناء ، في مواجهة الغبار على موقع البناء ، تمنع أختام الغبار عالي الضغط بشكل فعال اقتحام الغبار وضمان التشغيل السلس للأسطوانة ؛ رابط الأرجوحة المتبادلة للذراع الآلي لخط الإنتاج الآلي ، تحمي أختام الغبار الأجزاء الدقيقة من تداخل الغبار والحفاظ على العمليات عالية الدقة ؛ وجهاز النقل الحلزوني لمعدات التعدين ، في بيئة غبار الخام ، يضمن أختام الغبار عالي الضغط تشغيلًا مستقرًا للمعدات ، ويقلل من الأعطال المحتملة ، وتمديد عمر المعدات. يركز Ruichen Sealing على التطوير المتعمق لفترة طويلة. بالاعتماد على فريق محترف ومرافق متطورة ، لا يمكنه فقط تخصيص مواد الختم عالية الأداء وفقًا لاحتياجات العملاء والتحكم في جودة الإنتاج بشكل مستقل ، ولكن أيضًا حجز مواد غنية ومتنوعة مثل البولي أكسي ميثلين ، مما يساعد العملاء على التغلب على مشاكل الختم المختلفة في محطة واحدة والعمل معًا للوصول إلى ارتفاعات جديدة في الصناعة.
ظروف عمل الختم مقاوم للغبار
| حساب تعريفي | نموذج | درجة الحرارة (℃) | السرعة (م/ث) | وسائط |
 |
RCF01 | -35 ~+100 (مطابقة O-Ring NBR) | 6 | الزيت الهيدروليكي ، المستحلب ، الماء ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) | ||||
 |
RCF02 | -35 ~+100 (مطابقة O-Ring NBR) | 6 | الزيت الهيدروليكي ، المستحلب ، الماء ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) | ||||
 |
RCF03 | -35 ~+100 (مطابقة O-Ring NBR) | 6 | الزيت الهيدروليكي ، المستحلب ، الماء ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) | ||||
 |
RCF04 | -35 ~+100 (مطابقة O-Ring NBR) | 6 | الزيت الهيدروليكي ، المستحلب ، الماء ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) | ||||
 |
RCF05 | -35 ~+100 (مطابقة O-Ring NBR) | 6 | الزيت الهيدروليكي ، المستحلب ، الماء ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) |
مثال على الطلب:
طراز الطلب RCF01-80-PTFE3-R01
RCF01-Model 80 عمود قطر PTFE3-Universal Modified PTFE R01 Matching Rubber Code
مطاط النتريل (NBR) -r01 fluororubber (FKM) -R02
طراز الطلب RCF02-80-PTFE3-R01
RCF02-MODEL 80 عمود قطر PTFE3 GENERAL MODIDE
NBR (NBR) -R01 fluororubber (FKM) -R02
طراز الطلب RCFO3-80-PTFE3 -R01
RCF03-MODEL 80 عمود قطر PTFE3 GENELAR
مطاط النتريل (NBR) -r01 fluororubber (FKM) -R02
طراز الطلب RCF04-80-PTFE3-R01
RCF04-Model 80 عمود قطر PTFE3 General Modified PTFE R01 Matching Rubber Code
مطاط النتريل (NBR) -r01 fluororubber (FKM) -R02
طراز الطلب RCF04-80-PTFE3-R01
RCF04-Model 80 عمود قطر PTFE3 General Modified PTFE R01 Matching Rubber Code
مطاط النتريل (NBR) -r01 fluororubber (FKM) -R02
طراز الطلب RCF05-80-PTFE3-R01
RCF05-MODEL 80 عمود قطر PTFE3 GENERAL MODIDE
مطاط النتريل (NBR) -r01 fluororubber (FKM) -R02

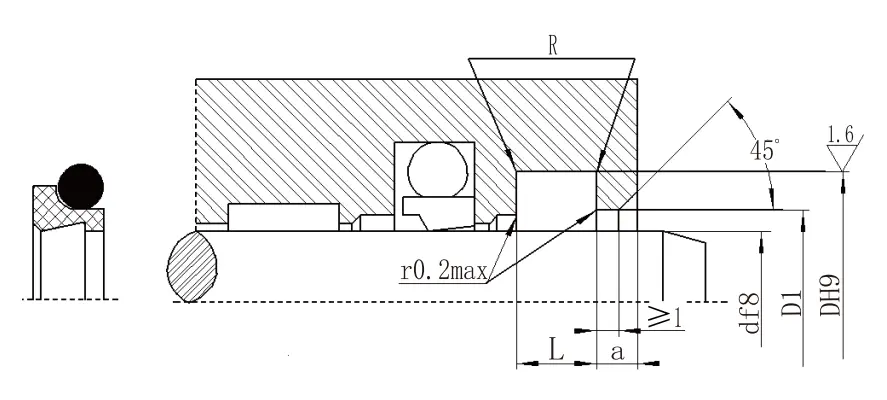

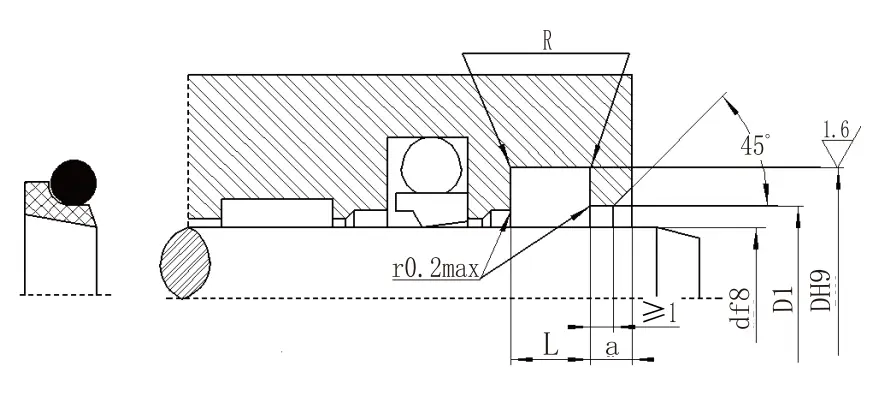

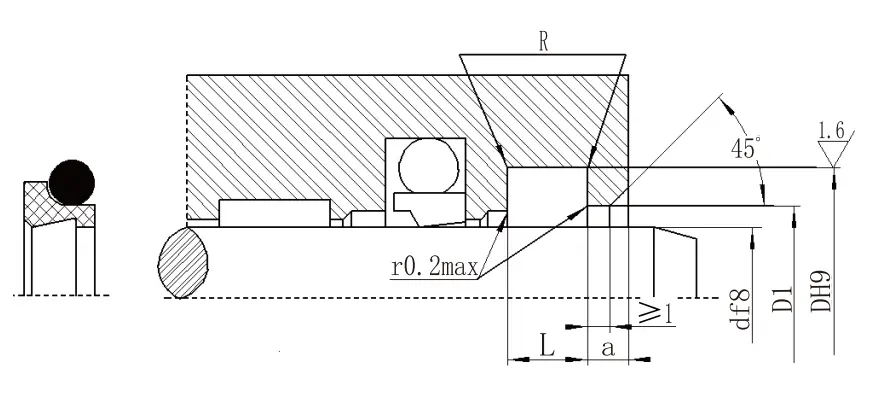

تحديد:
| مواصفات RCF01 (يمكن توفير منتجات من أي حجم داخل نطاق المعلمة) | ||||||
| نطاق قطر العمود D F8 |
قطر الأخدود D H9 |
عرض الأخدود L+0.2 |
فتح قطر الثقب D1 H11 |
عرض فتحة مفتوحة A MON |
زوايا مستديرة R≤ |
قطر سلك الحلقة د0 |
| 19 ~ 39 | D+7.6 | 4.2 | D+1.5 | 3 | 0.8 | 2.65 |
| 40 ~ 69 | D+8.8 | 6.3 | D+1.5 | 3 | 0.8 | 2.65 |
| 70 ~ 139 | D+12.2 | 8.1 | D+2.0 | 4 | 0.8 | 3.55 |
| 140 ~ 399 | D+16.0 | 9.5 | D+2.5 | 5 | 1.5 | 5.30 |
| 400 ~ 649 | D+24.0 | 14 | D+2.5 | 8 | 1.5 | 7.00 |
| 650 ~ 1500 | D+27.3 | 16 | D+2.5 | 10 | 2.0 | 8.60 |
| RCF02 ، RCF03 معلمة معلمة المواصفات (يمكن توفير منتجات من أي حجم داخل نطاق المعلمة) | ||||||
| نطاق قطر العمود D F8 |
قطر الأخدود D H9 |
عرض الأخدود L+0.2 |
فتح قطر الثقب D1 H11 |
عرض فتحة مفتوحة A MON |
زوايا مستديرة R≤ |
قطر سلك الحلقة د0 |
| 4 ~ 11 | D+4.8 | 3.7 | D+1.5 | 2 | 0.4 | 1.8 |
| 12 ~ 64 | D+6.8 | 5 | D+1.5 | 2 | 0.7 | 2.65 |
| 65 ~ 250 | D+8.8 | 6 | D+1.5 | 3 | 1.0 | 3.55 |
| 251 ~ 420 | D+12.2 | 8.4 | D+2.0 | 4 | 1.5 | 5.30 |
| 421 ~ 650 | D+16.0 | 11 | D+2.0 | 4 | 1.5 | 7.00 |
| 651 ~ 1500 | D+20.0 | 14 | D+2.5 | 5 | 2.0 | 8.60 |

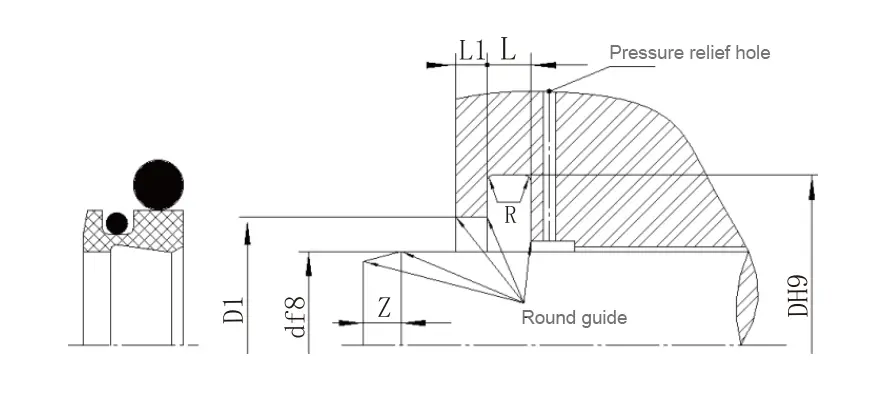

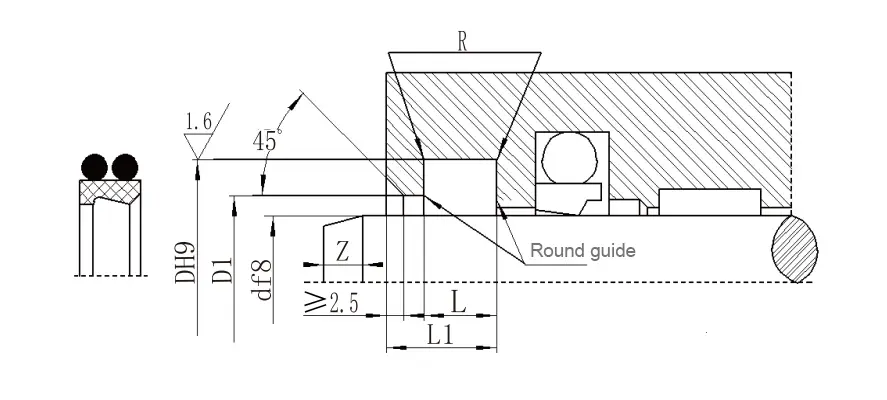

| جدول معلمة مواصفات RCF04 (يمكن توفير منتجات من أي حجم داخل نطاق المعلمة) | ||||||
| نطاق قطر العمود D F8 |
قطر الأخدود DH9 |
قطر الخطوة D1 H11 |
عرض الأخدود L+0.2 |
العرض العام L1 |
زوايا مستديرة RMAX | طول شامفر Zmin |
| 20 ~ 39.9 | D+7.6 | D+1 | 4.2 | 8.2 | 0.4 | 3 |
| 40 ~ 69.9 | D+8.8 | D+1.5 | 6.3 | 10.3 | 1.2 | 4 |
| 70 ~ 139.9 | D+12.2 | D+2.0 | 8.1 | 12.1 | 2 | 6 |
| 140 ~ 399.9 | D+16.0 | D+2.0 | 11.5 | 15.5 | 2 | 8 |
| 400 ~ 649.9 | D+24.0 | D+2.5 | 15.5 | 19.5 | 2 | 10 |
| 650 ~ 1000 | D+27.3 | D+2.5 | 18.0 | 23.0 | 2 | 12 |

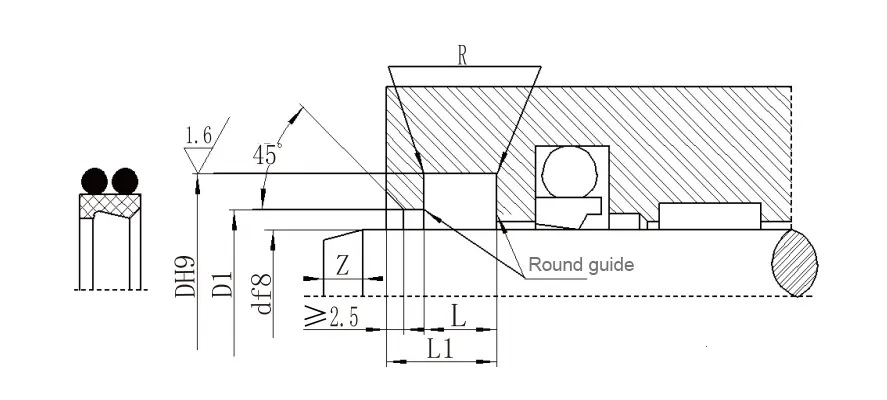

| جدول معلمة مواصفات RCF05 (يمكن توفير منتجات من أي حجم داخل نطاق المعلمة) | ||||||
| نطاق قطر العمود D F8 | قطر الأخدود DH9 | قطر الخطوة D1 H11 | عرض الأخدود L+0.2 |
عرض جانبي L1 |
زوايا مستديرة RMAX |
طول شامفر Zmin |
| 100 ~ 229 | D+22.2 | D+10.7 | 6.3 | 4.2 | 1.2 | 6 |
| 230 ~ 299 | D+24.2 | D+10.7 | 6.3 | 4.2 | 1.2 | 8 |
| 300 ~ 629 | D+33.0 | D+15.1 | 8.1 | 6.3 | 1.2 | 10 |
| 630 ~ 1000 | D+36.5 | D+15.1 | 9.5 | 6.3 | 2 | 12 |
طلب:
يستخدم بشكل أساسي في الآلات الزراعية ، والضغط الهيدروليكي ، وآلات صب الحقن ، وأنظمة التحكم الهيدروليكية ، والرافعات الشوكية ، وضغط الأسطوانة ، والرافعات ، وآلات التحميل والتفريغ ، إلخ.
