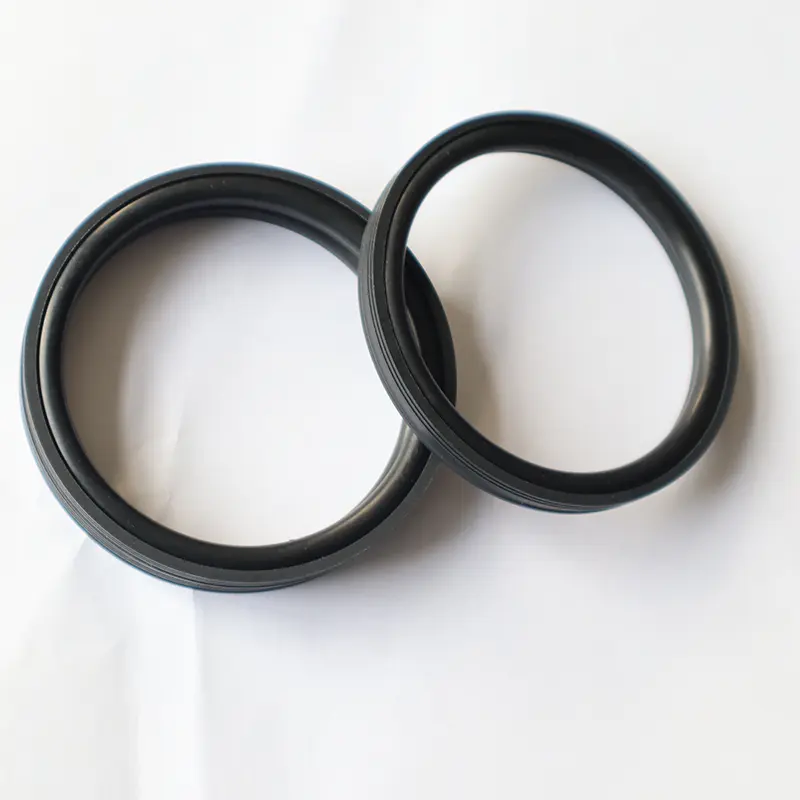

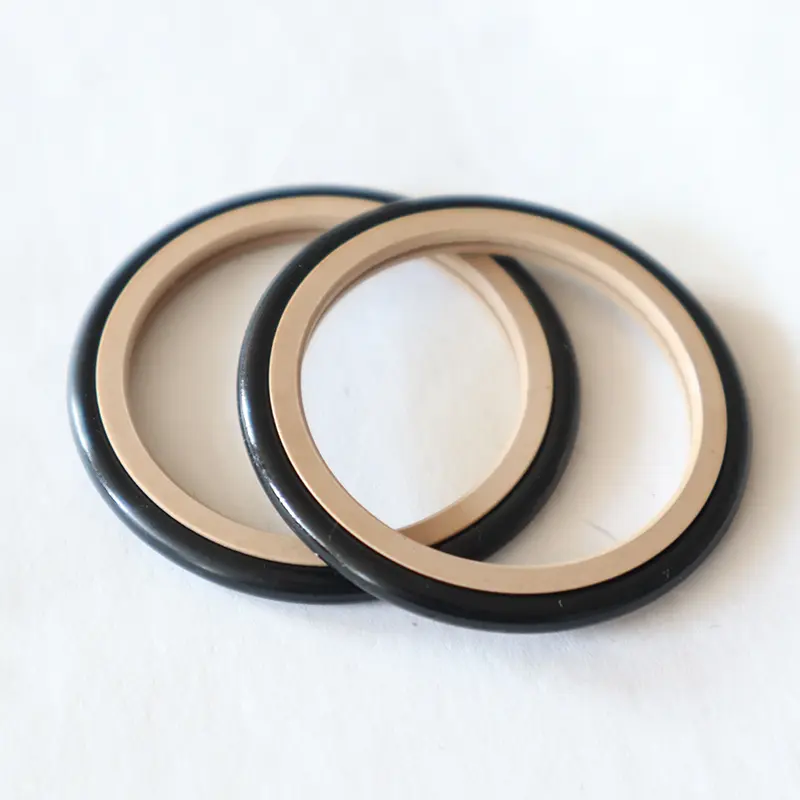

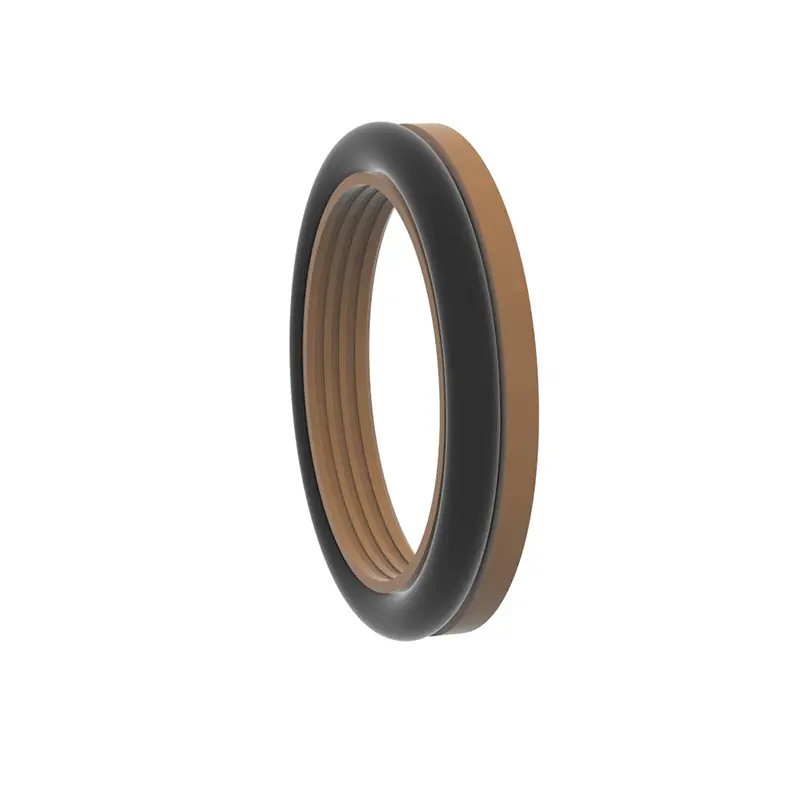

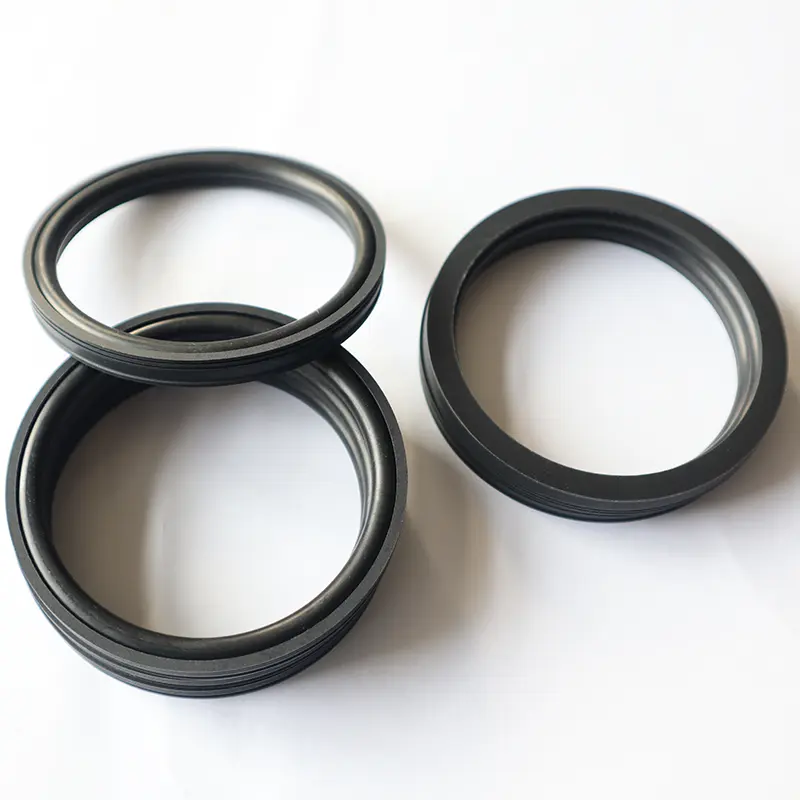

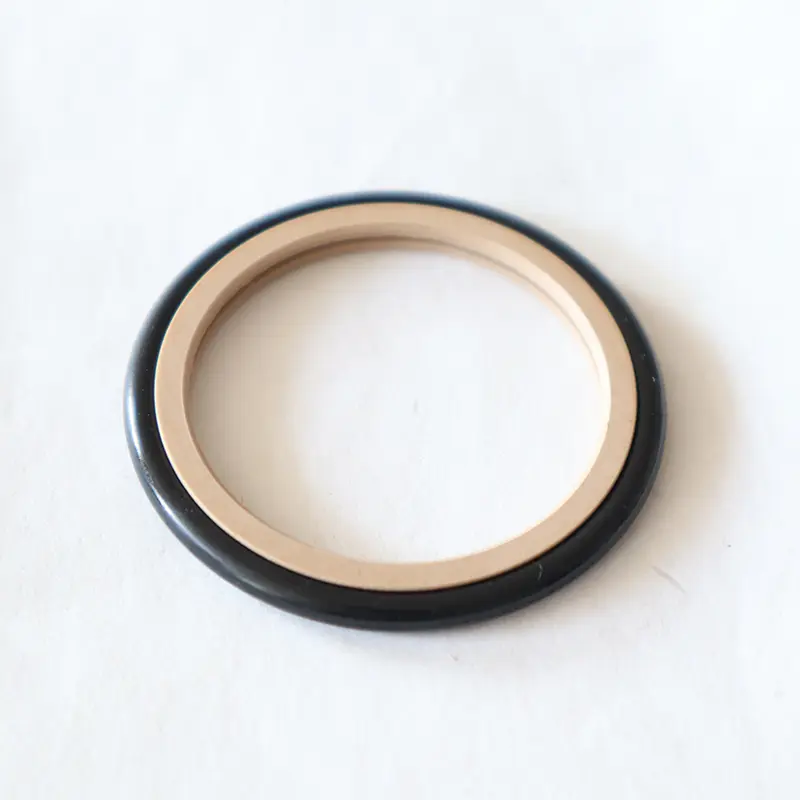

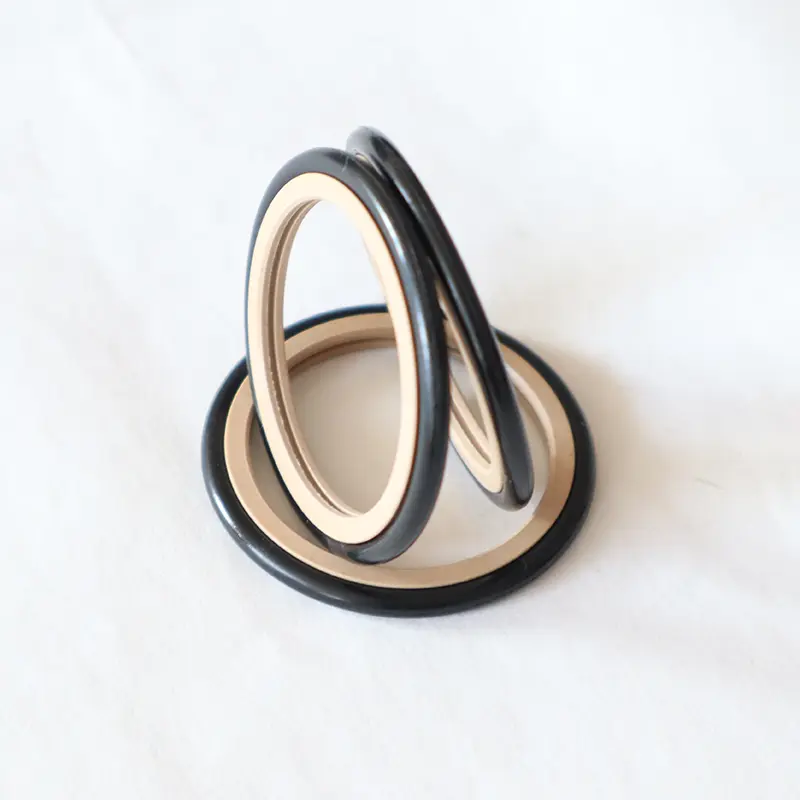

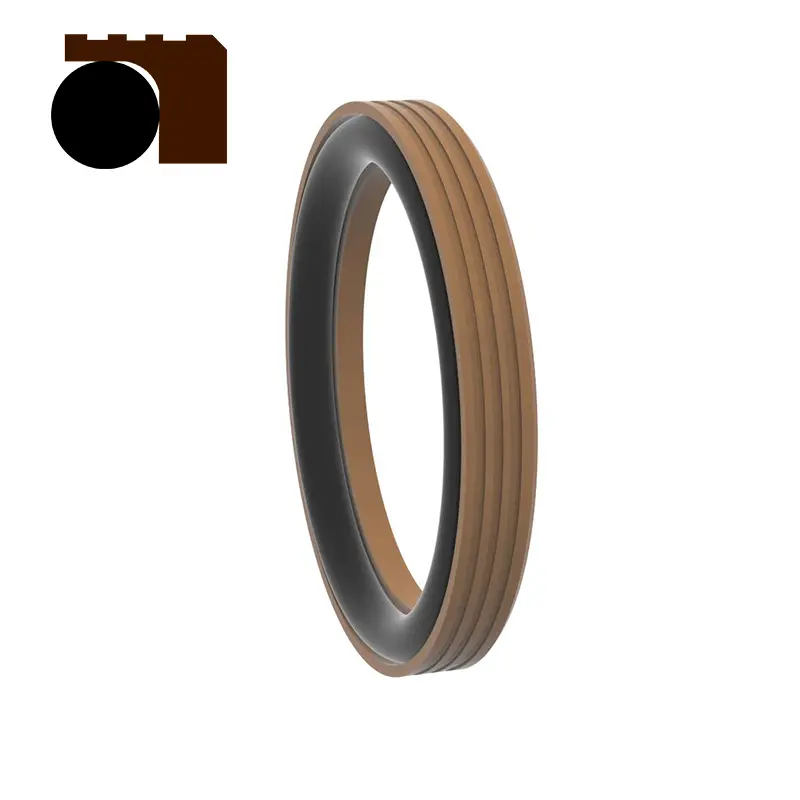

تم تصميم الأختام RC2061 و RC2062 عالية الضغط للاضغط الأسمنت الذي تم إطلاقه بواسطة أختام Ruichen للتعامل مع ظروف ختم الملاط المعقدة والقاسية.

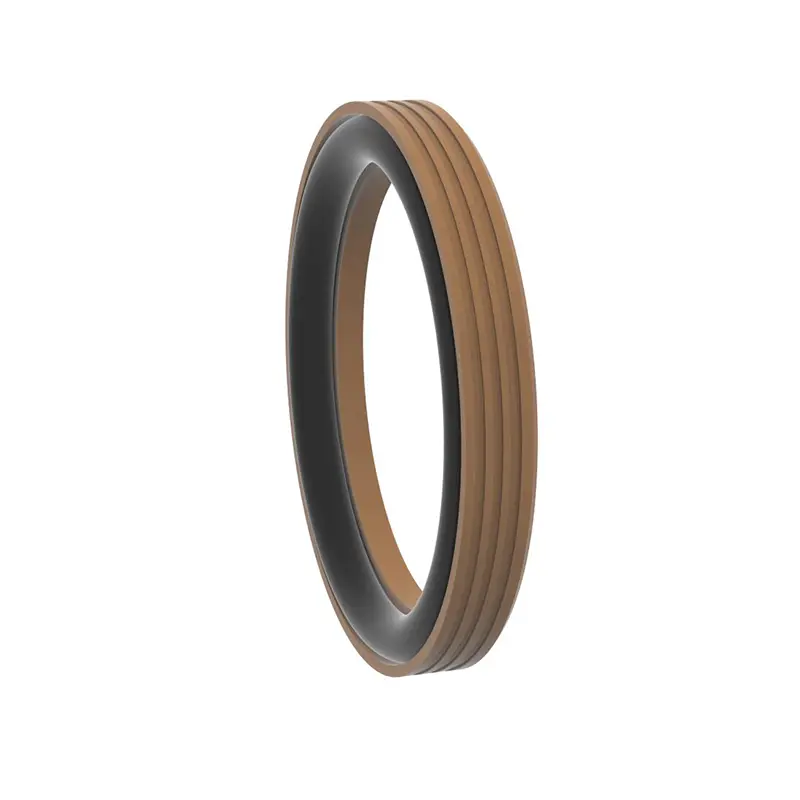

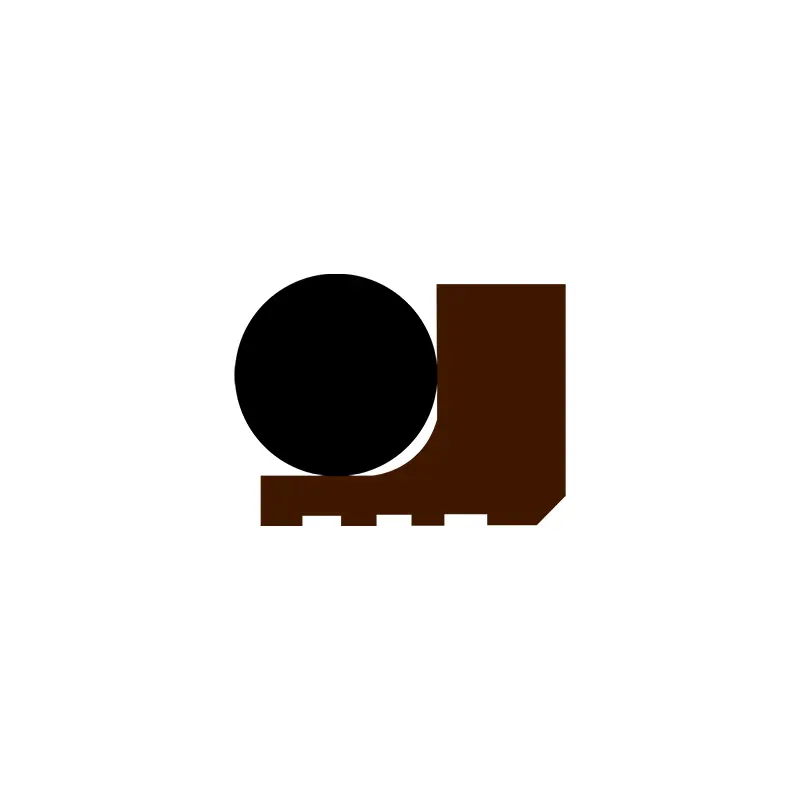

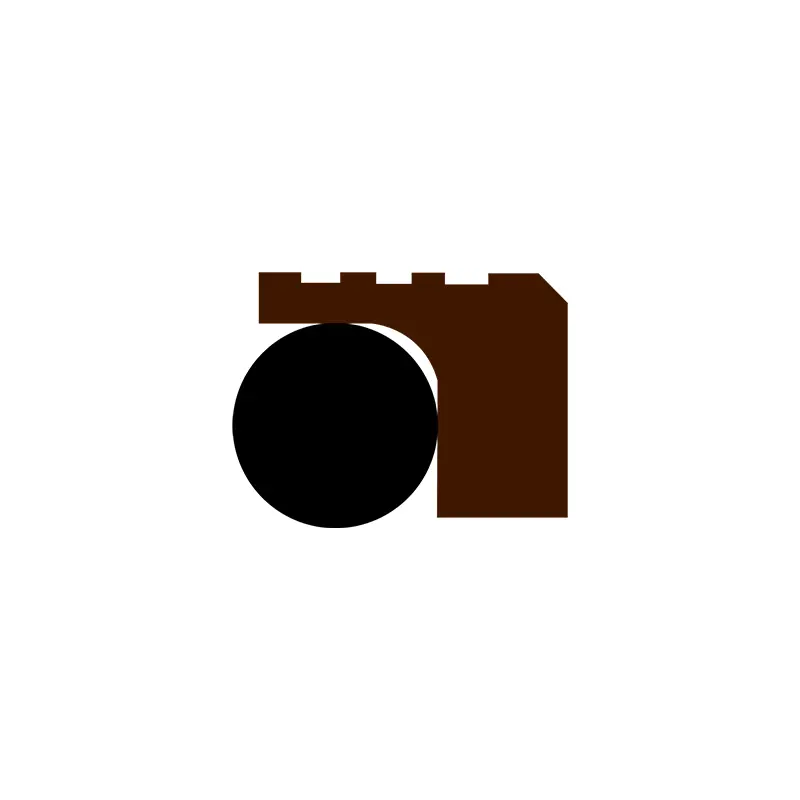

هذان المنتجان لهما نفس الهيكل ، وكلاهما يتكونان من حلقات الختم البلاستيكية ذات الأسنان البلاستيكية ذات الوظيفة العالية المصممة بعناية وحلقات O لتحقيق الختم في اتجاه واحد للحركة المتبادلة الهيدروليكية والحركة الدوارة. لديهم مجموعة واسعة من التطبيقات ويمكن أن تلعب دورًا مهمًا في المعدات مثل مضخات المكبس ومضخات الطين والتدريبات المسمار وحفارات الحفر ومعدات استكشاف الزيت ونباتات الخلط الخرسانية.
من حيث الأداء ، يمكن أن تظهر أختامنا ذات الضغط العالي للسياء الأسمنت العديد من المزايا. خصائص الحياة الطويلة تقلل من الحاجة إلى استبدال أجزاء الختم المتكررة وتقليل تكاليف صيانة المعدات ؛ يضمن أداء الاحتكاك المنخفض التشغيل السلس للمعدات ويقلل من فقدان الطاقة ؛ يمنع الختم الجيد بشكل فعال تسرب الملاط الأسمنت ويضمن تشغيل المعدات المستقرة ؛ المساحة الهيكلية الصغيرة مريحة للتركيب والتخطيط في مساحات محدودة من المعدات المختلفة ؛ سهولة التثبيت والاستخدام والصيانة بشكل أكبر من تحسين كفاءة استخدام المعدات.
بالنسبة للوسائط الخبيثة مثل ملاط الأسمنت ، يمكن للمنتج تعزيز تأثير الختم من خلال تصميم شفة ختم خاصة وتحسين السمك. عند استخدامها لختم وسائط الملاط ، من أجل زيادة تحسين أداء الختم وعمر المكون ، نوصي بتشحيم الشحوم بين اثنين (أو أكثر) من الأختام. يوفر هذان الأختان ذات الضغط العالي للاطوياء الأسمنت حلًا موثوقًا وفعالًا لمشكلة ختم الملاط عالي الضغط.
ميزات وتطبيقات المنتج:
مثال على الطلب:
طراز الطلب RC2061-80X91.7X7.6-PTFE4-R01 قطر طراز القطر X GROOVE DIEMET X GROOVE العرض
طراز الطلب RC2062-80X68.3x7.6-PTFE4-R01
قطر أسطوانة الطراز X قطر الأخدود X كود المادية عرض الأخدود

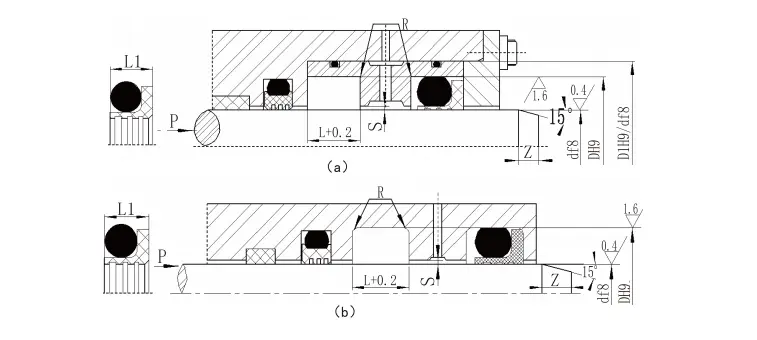

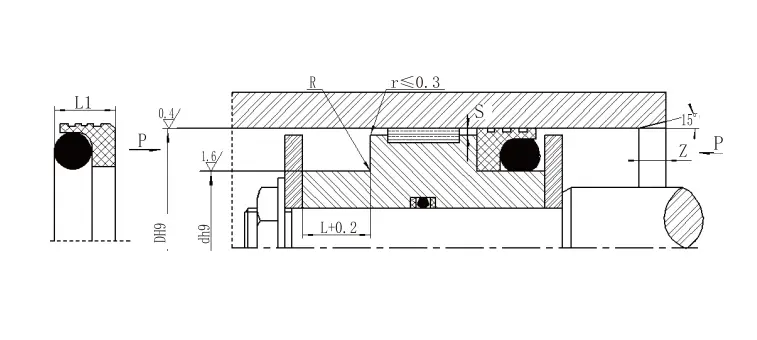

تحديد:
| نطاق قطر العمود
النوع القياسي D F8 RC2061 |
نطاق قطر العمود
حمولة ثقيلة D F8 RC2061-Z |
قطر الأخدود D H9 |
عرض الأخدود L+0.2 |
ختم widthl1 | زوايا مستديرة RMAX |
التخليص الشعاعي smax | شامفر Zmin |
قطر سلك الحلقة | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107.9 | D+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| ملاحظة: 1. لقطر العمود ≤30 مم ، يوصى بالأخدود المفتوح. | ||||||||||
| 2. من أجل الختم الدوار ، يوصى بصلابة السطح من العمود الدوار لتكون HRC ≥58. 3. للضغط أكبر من 30MPa ، يوصى بـ H8/F8 لفجوة البثق. | ||||||||||
| نطاق الفتحة
معيار D H9 RC2062 |
نطاق الفتحة
حمولة ثقيلة D H9 RC2062-Z |
قطر الأخدود D H9 |
عرض الأخدود L+0.2 |
ختم widthl1 | زوايا مستديرة RMAX |
التخليص الشعاعي smax | شامفر Zmin |
قطر سلك الحلقة | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| ملاحظة: 1. لأقطار الأسطوانة ≤ 30 مم ، يوصى بالأخاديد المفتوحة. | ||||||||||
| 2. للضغوط التي تزيد عن 30 ميجا باسكال ، يوصى بـ H8/F8 لتخليص البثق. | ||||||||||
| الأختام ذات الضغط العالي لظروف عمل ملاط الأسمنت | ||||||
| حساب تعريفي | نموذج | ضغط MPA |
درجة الحرارة (℃) | سرعة (آنسة) |
وسائط | |
| الحركة بالمثل | حركة الدوران | |||||
 |
RC2061 | ≤100 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | ≤2 | الماء ، الطين ، الزيت الخام ، الزيت الهيدروليكي ، المستحلب ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | ≤2 | الماء ، الطين ، الزيت الخام ، الزيت الهيدروليكي ، المستحلب ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) | ||||||
