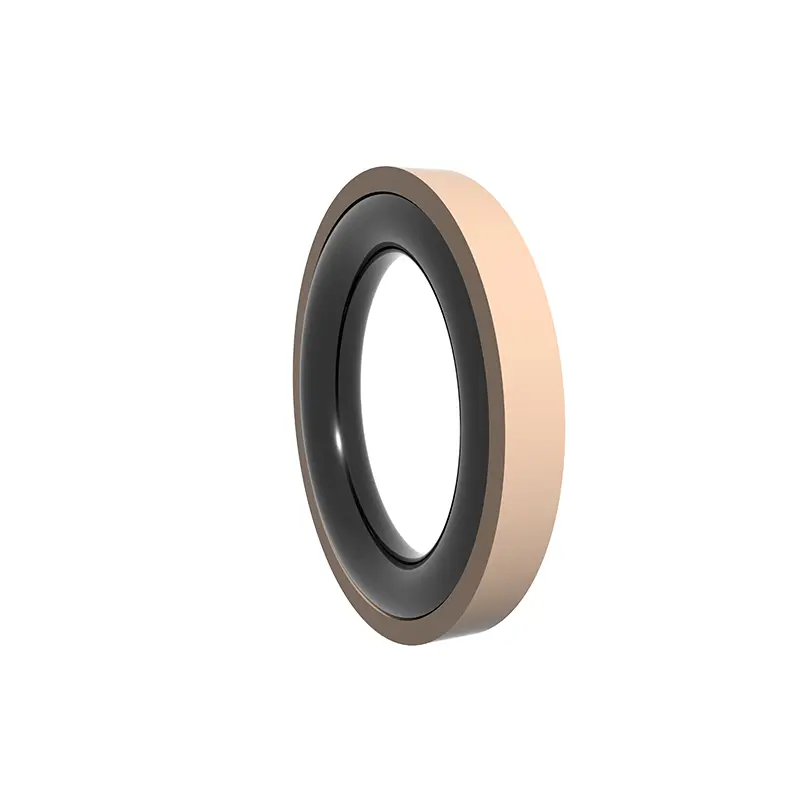

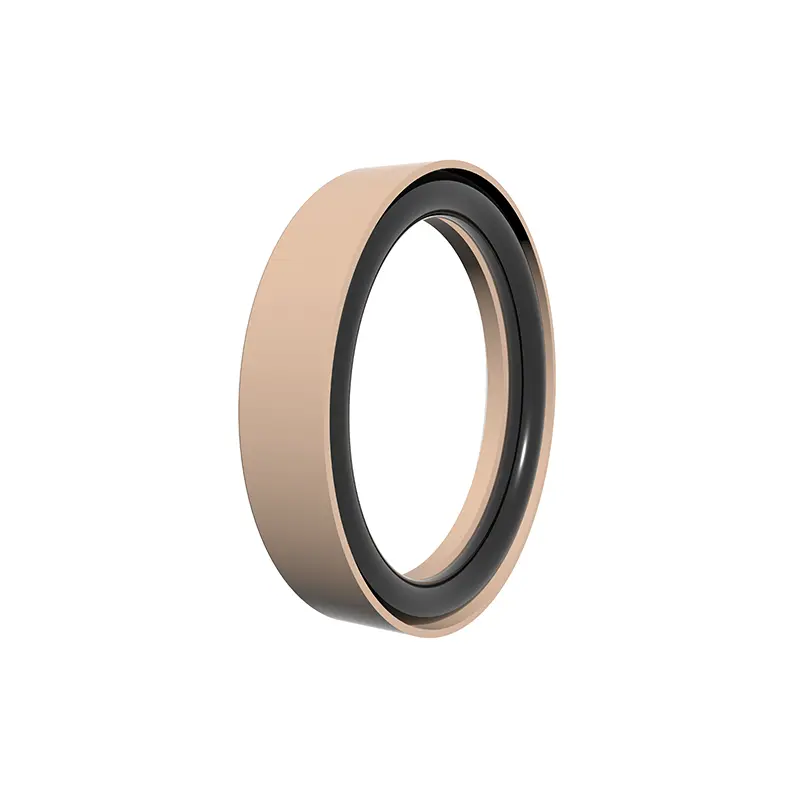

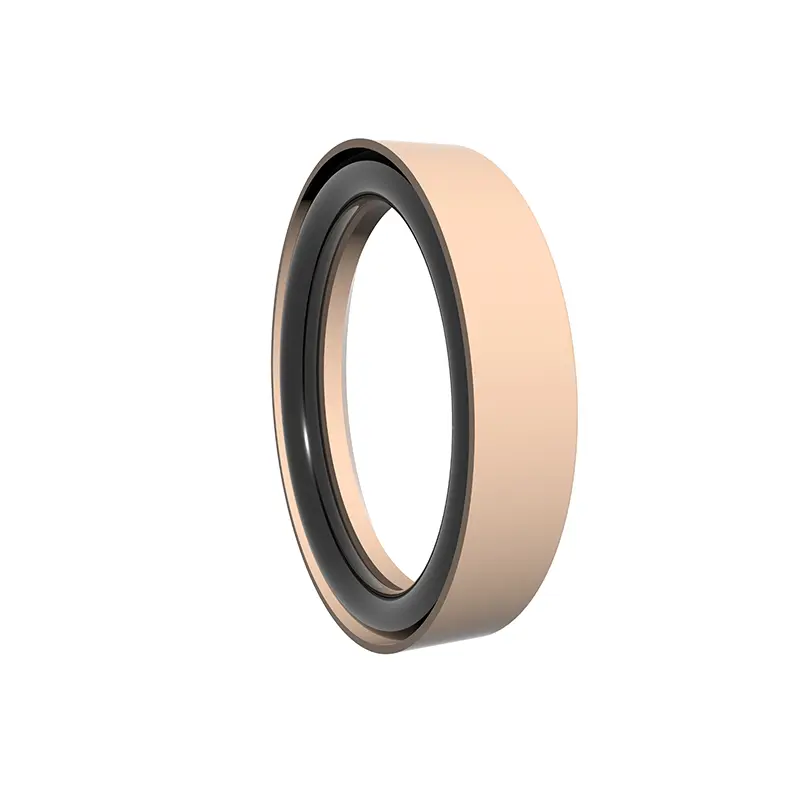

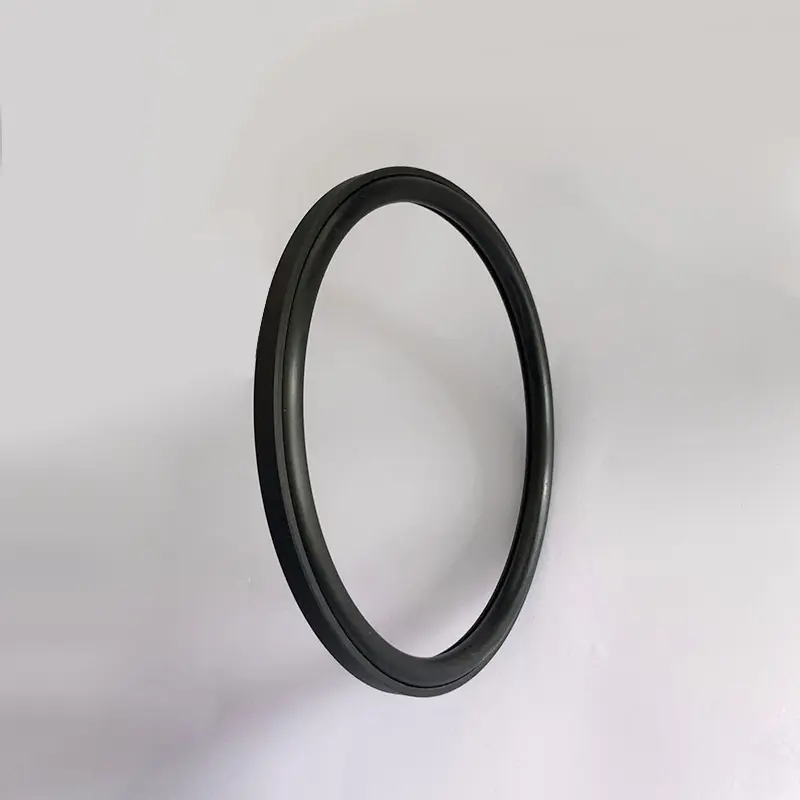

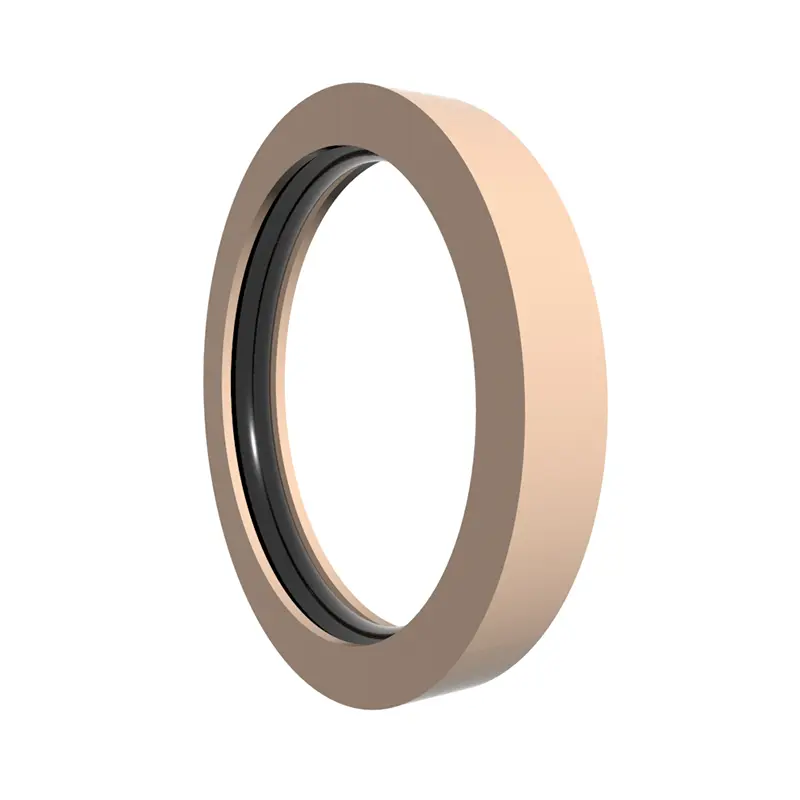

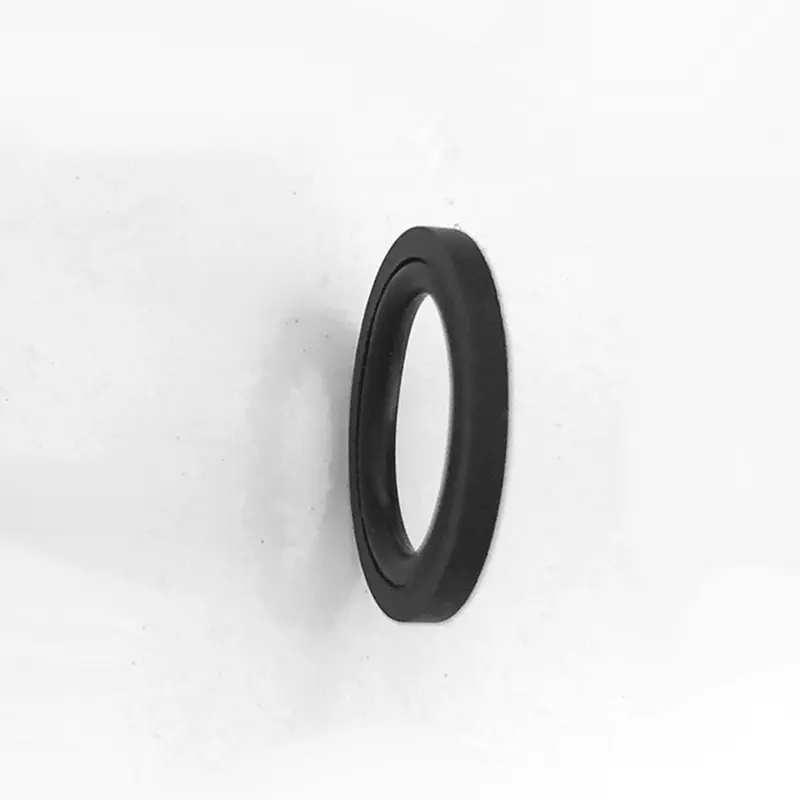

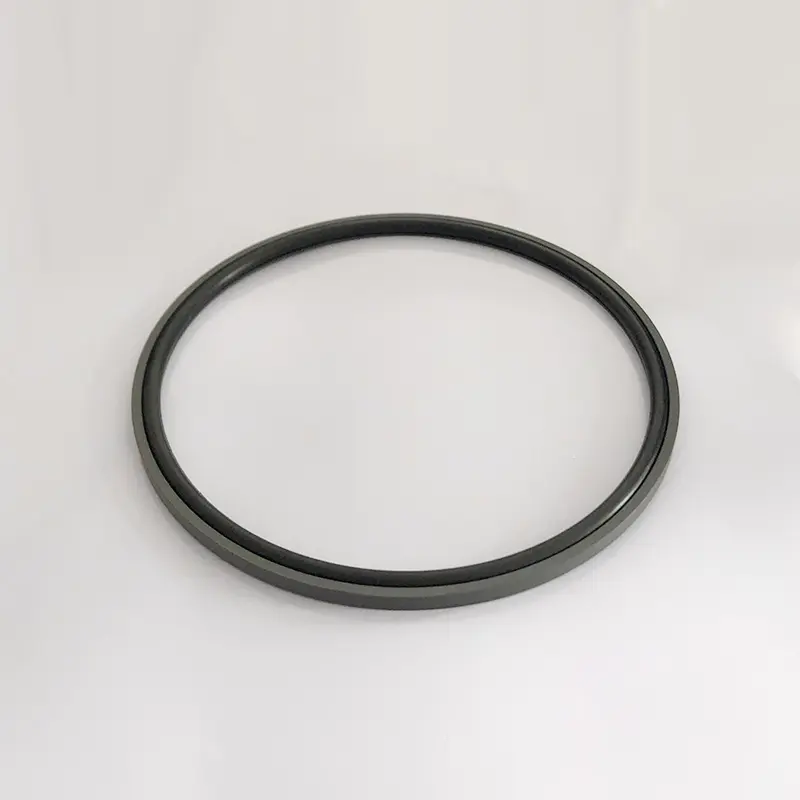

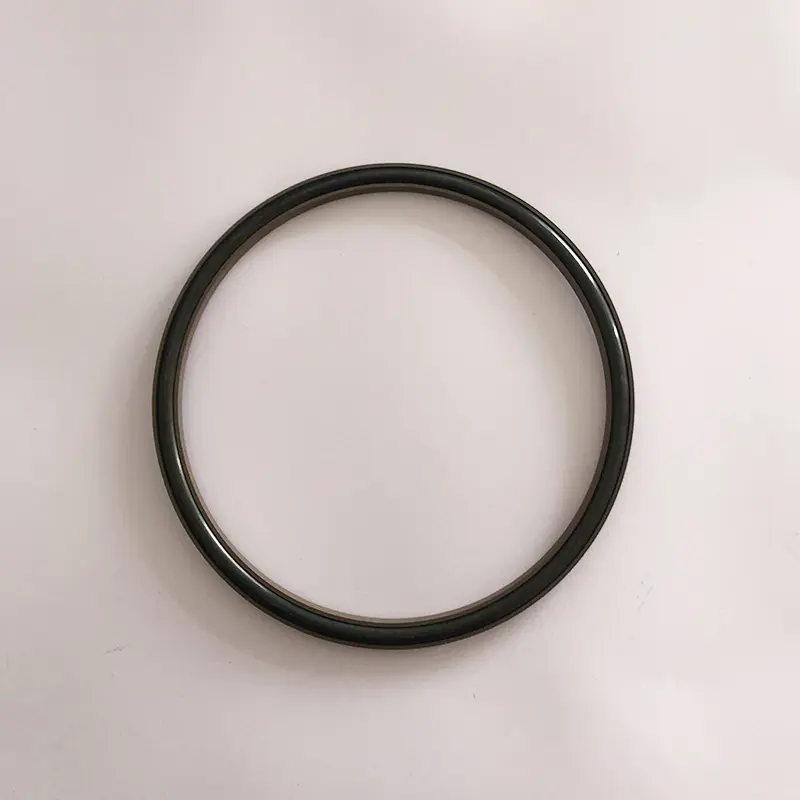

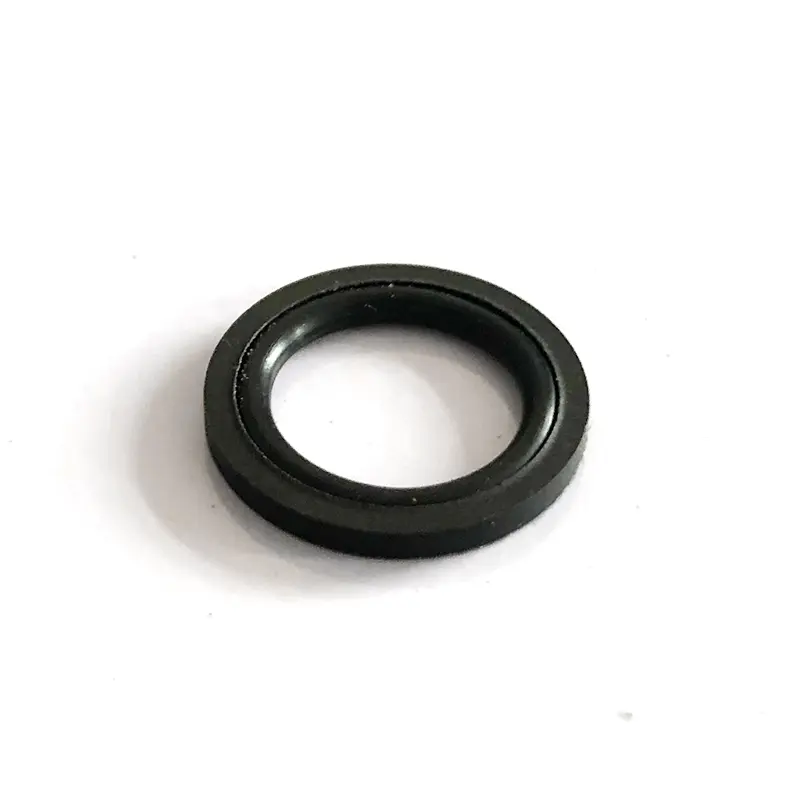

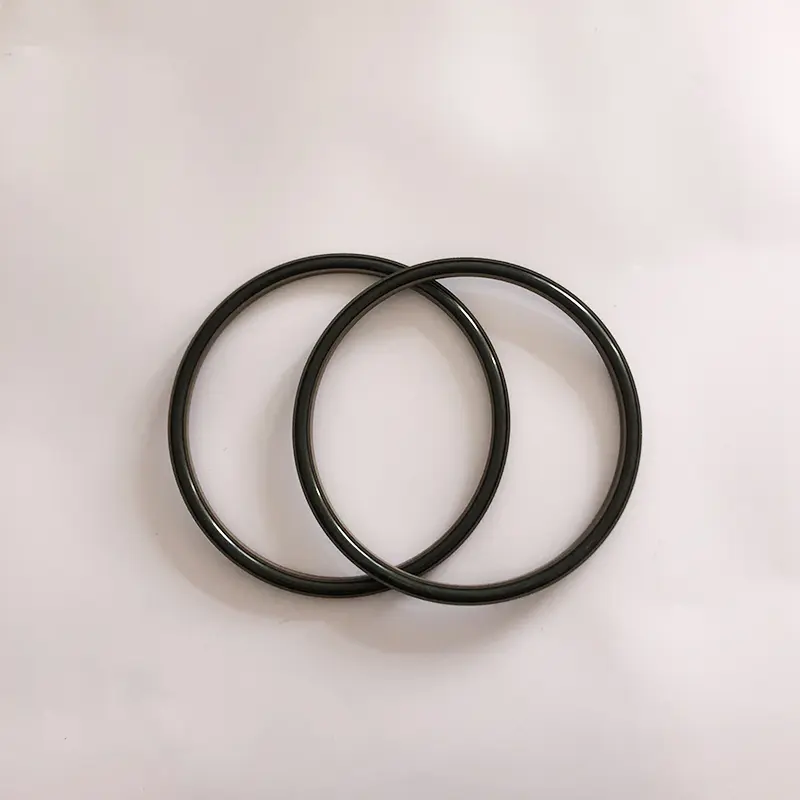

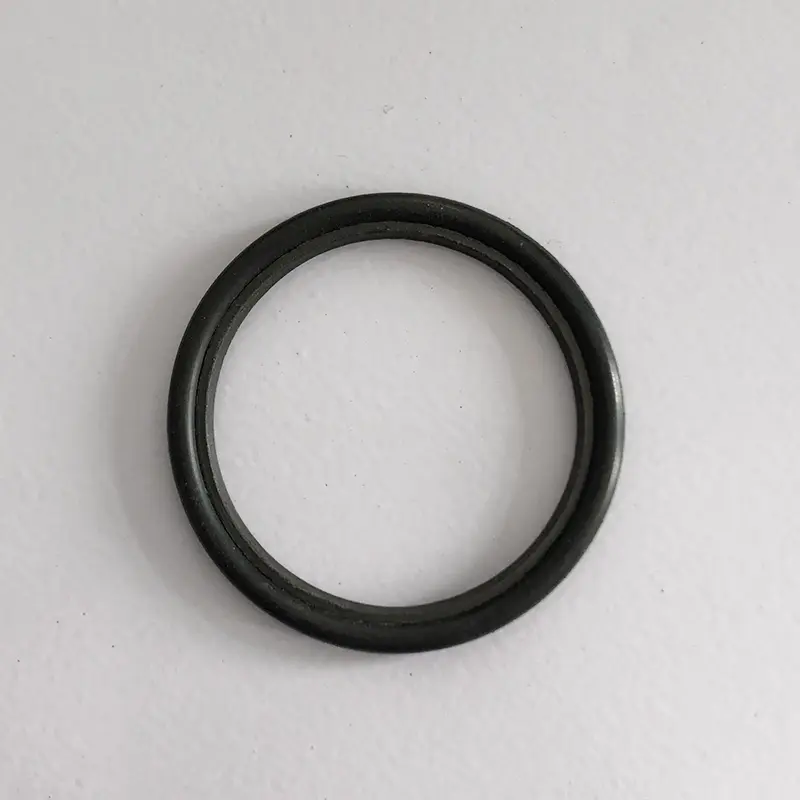

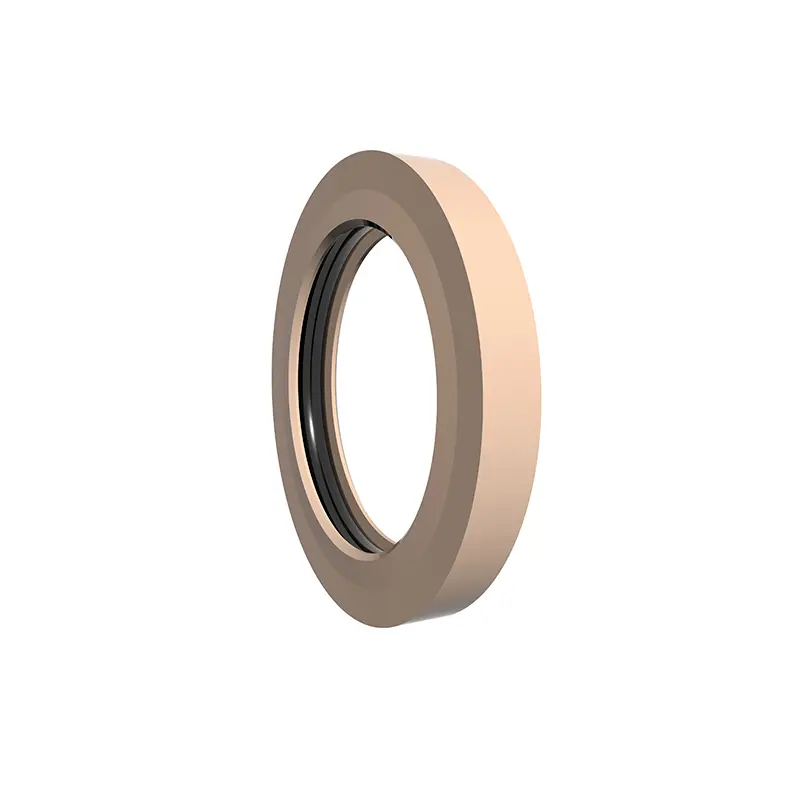

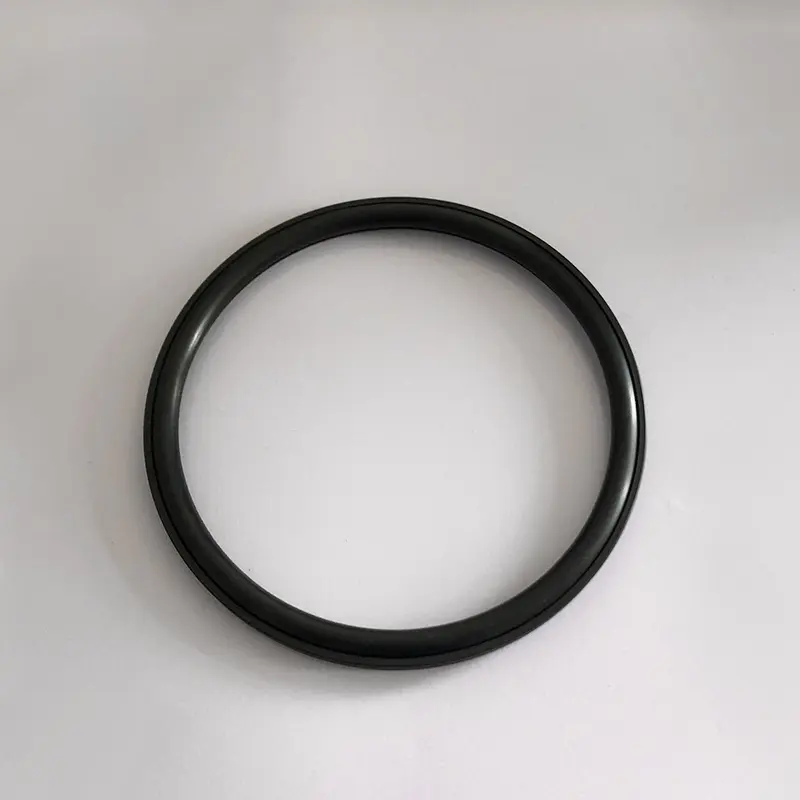

يختتم Ruichen Seals لدينا أختام شفة عالية الضغط تعتمد تصميم مبتكر لتوفير أداء أفضل للمنتج. النواة عبارة عن مزيج من حلقة الختم الخاصة بـ PTFE المملوءة أو المعدلة على شكل حرف O وحلقة (مطاطية) على شكل O ، وهي مناسبة لتلبية احتياجات الختم الثابتة في اتجاه واحد (الضغط) في اتجاه واحد.
تحتوي أختام شفة نهاية الضغط العالية على مزايا كبيرة ، وعمر طويل ، وتكاليف الصيانة المنخفضة ، وختم ممتازة لمنع تسرب الوسائط ، والضغط العالي ، ومقاومة الضغط الفائقة لتلبية ظروف العمل المتطرفة ، وهيكل رائع لسهولة التثبيت.
وفقًا لظروف العمل المختلفة ، قمنا بإنشاء نماذج تقسيم لك للاختيار من بينها: يتم تقسيم سلسلة RC2871 (حلقة الختم الزاوية اليمنى وحلقة مطاطية على شكل O) إلى أنواع A و B للتعامل مع سيناريوهات الضغط المختلفة ؛ سلسلة RC2872 (حلقة الختم على شكل C وحلقة مطاطية على شكل O) مناسبة لختم الضغط الثابت ؛ RC2873 (حلقة ختم الزاوية اليمنى المعززة وحلقة مطاطية على شكل O) متخصصة في الختم الثابتة عالية الضغط ؛ يضمن RC2874 (حلقة الختم على شكل Y وحلقة مطاطية على شكل O) استقرار ختم الضغط العالي للغاية ؛ يتم تقسيم سلسلة RC2875 (حلقة الختم على شكل قدم وحلقة مطاطية على شكل O) إلى أنواع A و B لتلبية احتياجات الختم الثابتة المختلفة.
بعض المجموعات الخاصة مليئة بالمعالم البارزة ، مثل حلقة الختم المعدلة على شكل القدم مع حلقة O ، والتي تستخدم بنية الضغط قبل الحافة لتحقيق ختم أفضل عند الضغوط العليا وتحمل الضغوط العالية والغريبة ؛ وينطبق الشيء نفسه على مزيج من حلقات الختم اليمنى على شكل C والزاوية اليمنى وحلقات O ، مما يوفر حلًا موثوقًا لمشكلة ختم نهاية الضغط العالي (شفة) في جميع الاتجاهات.
ميزات وتطبيقات المنتج:

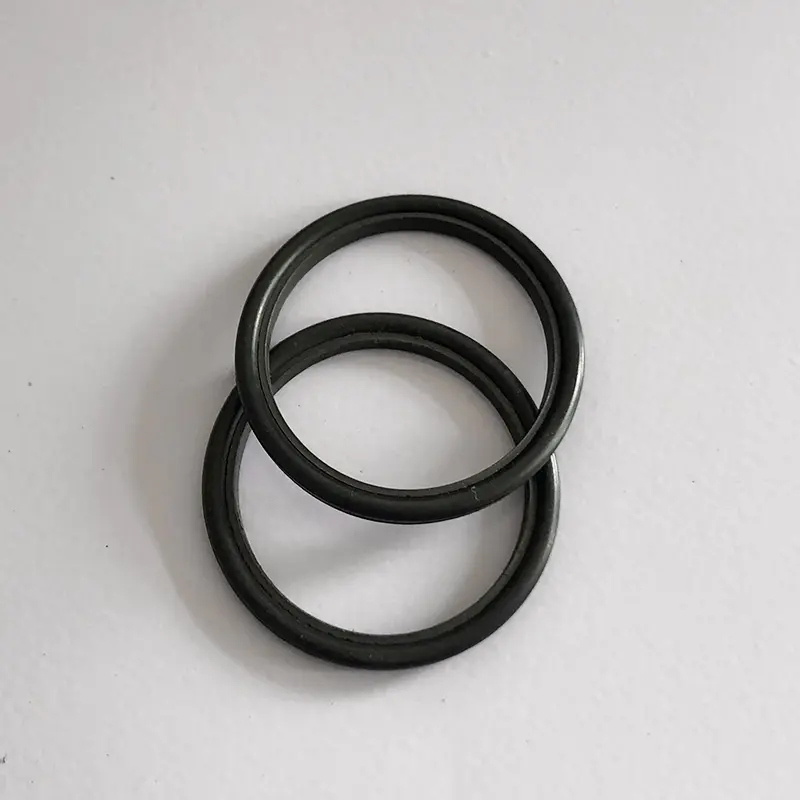

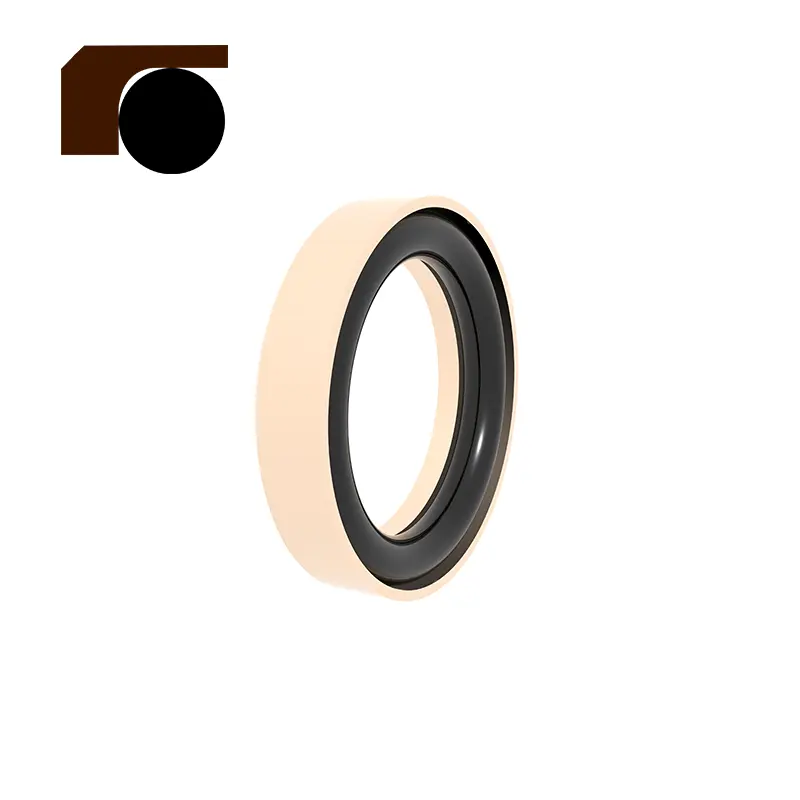

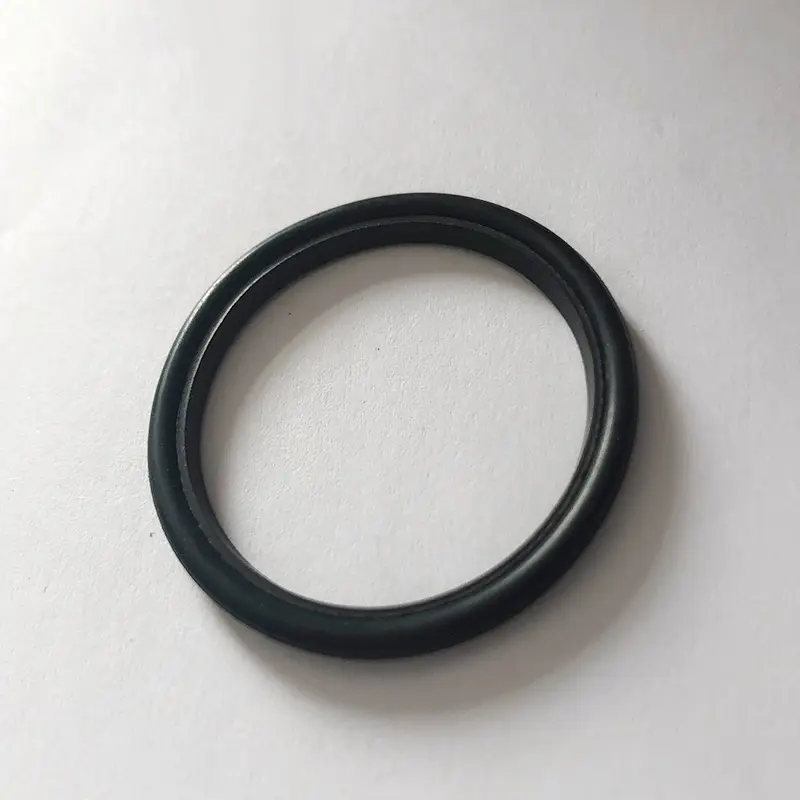

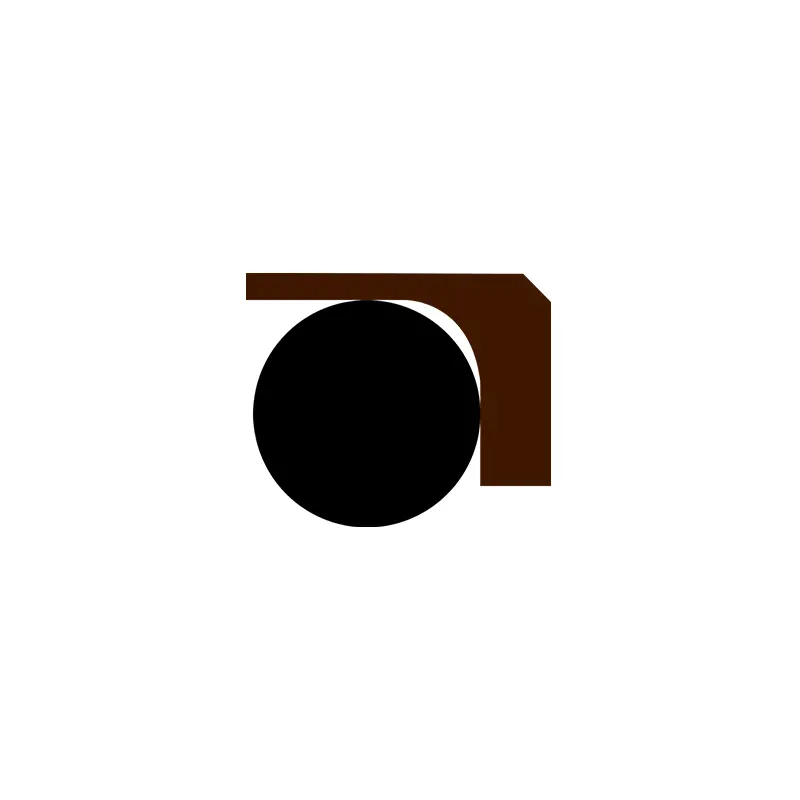

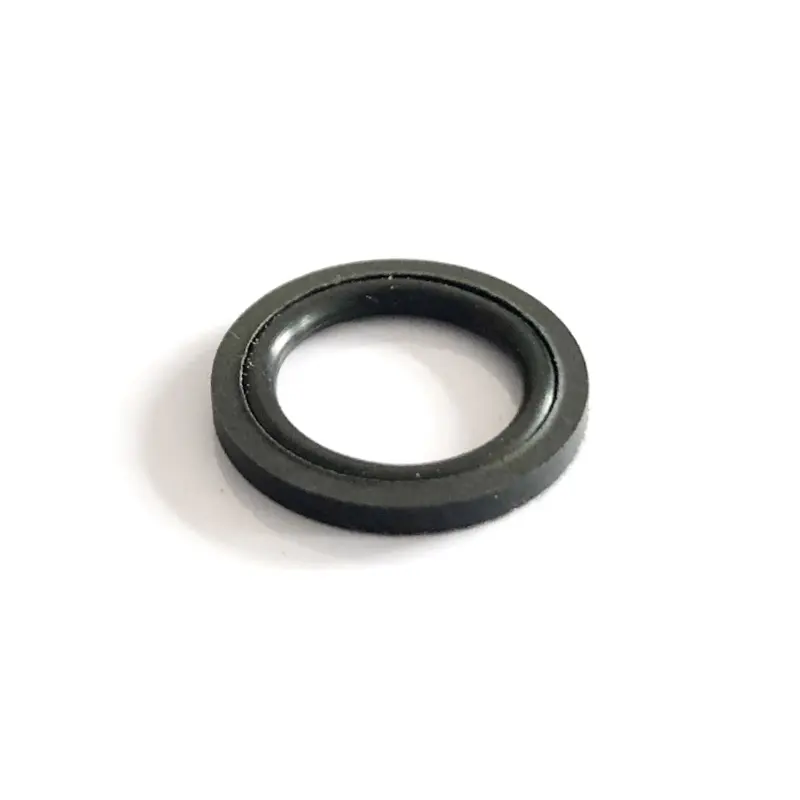

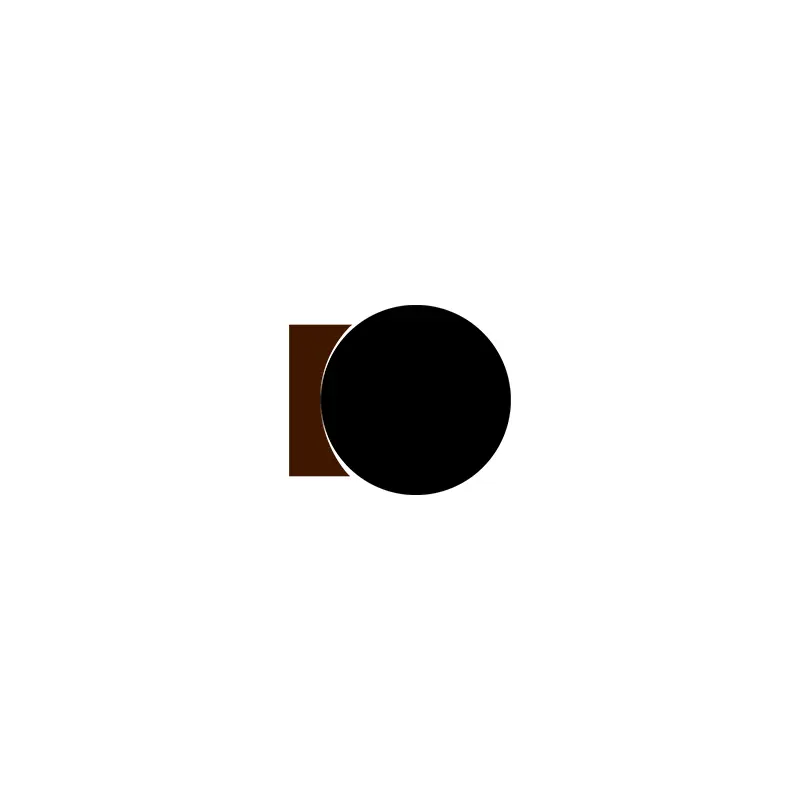

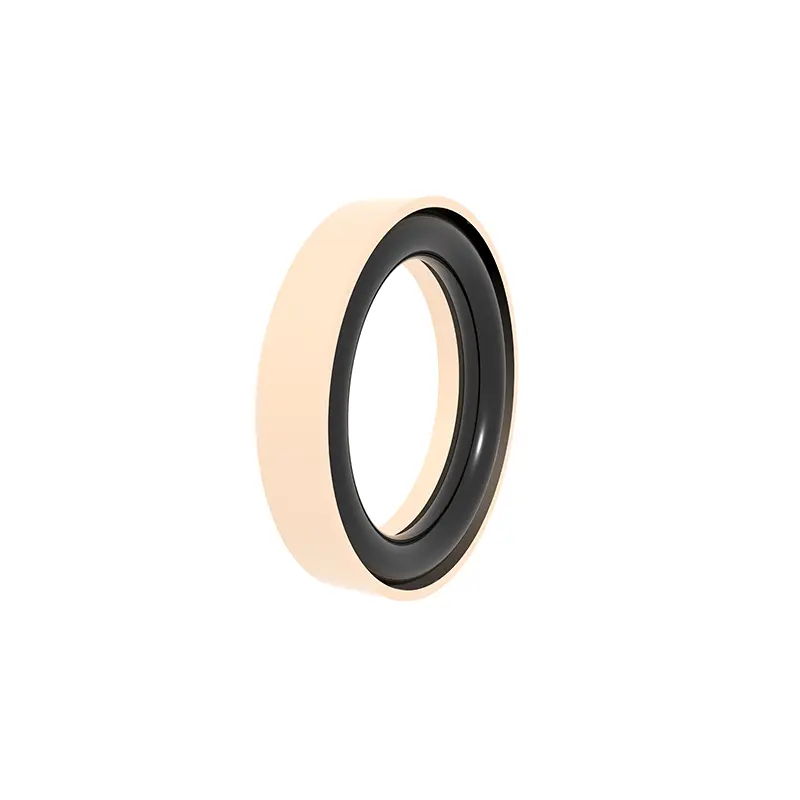

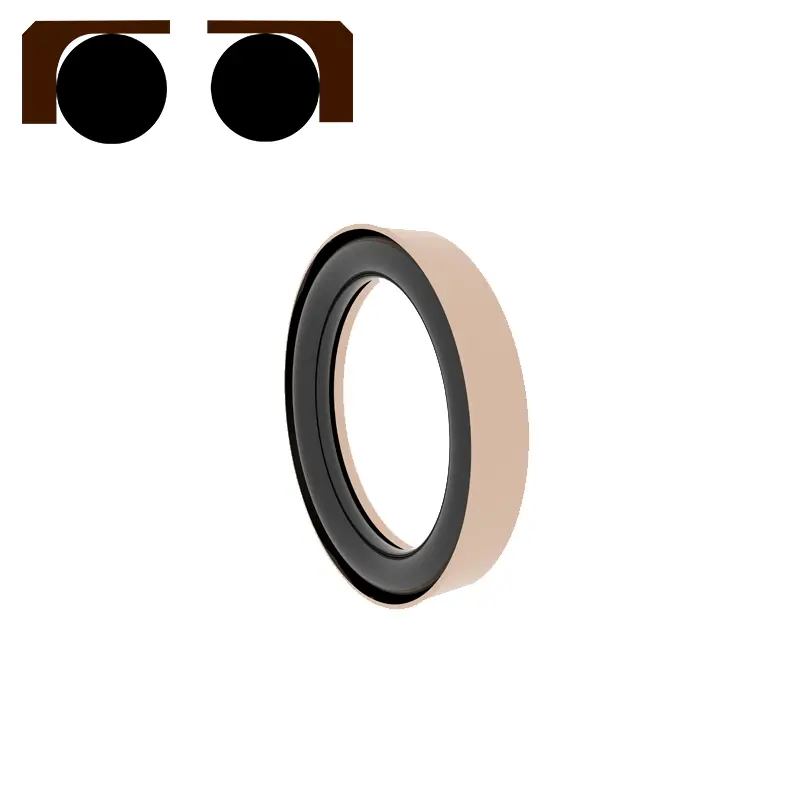

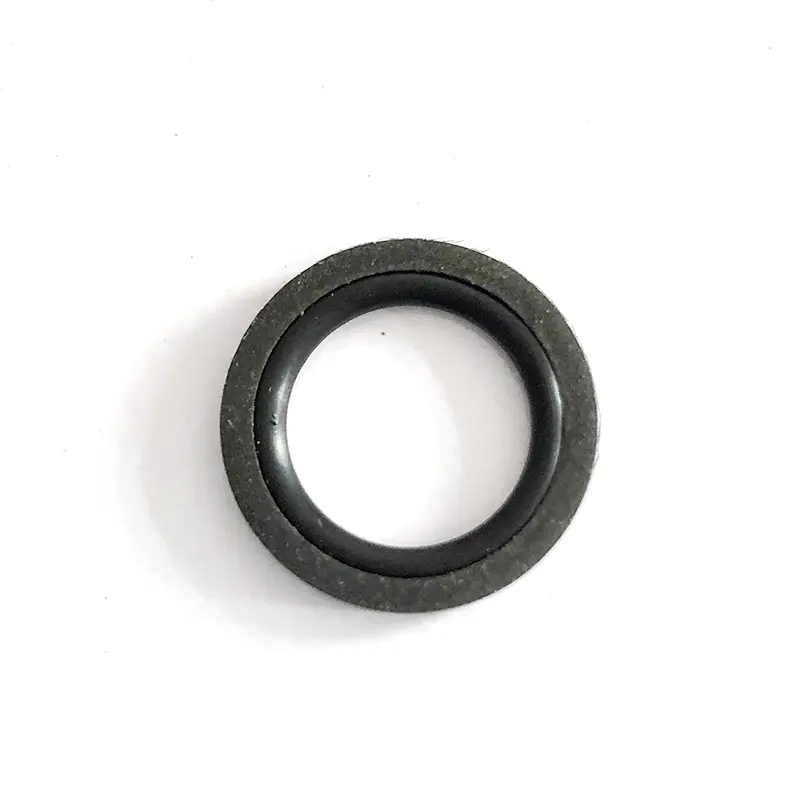

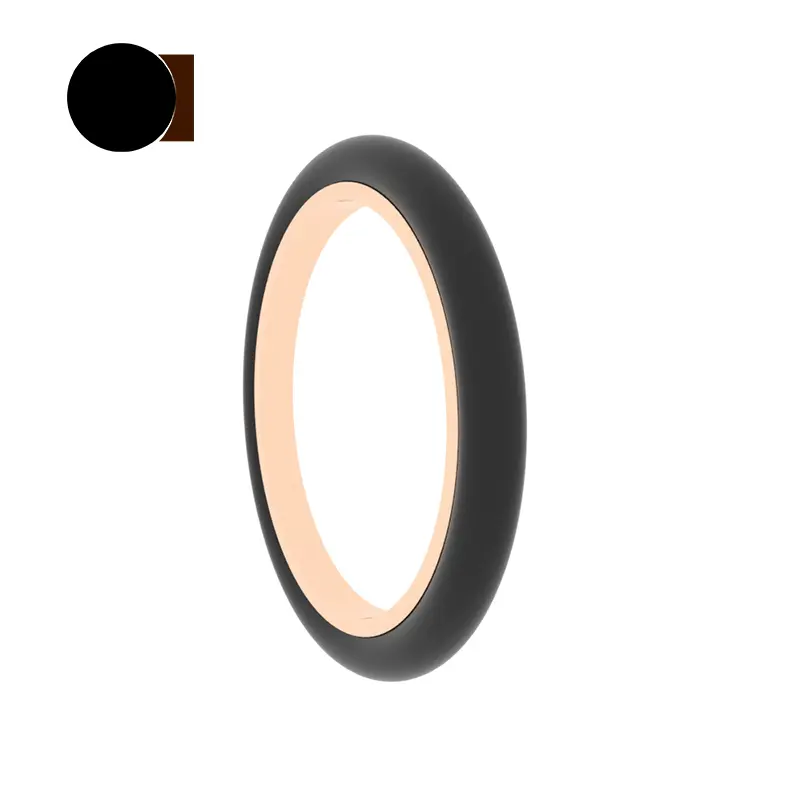

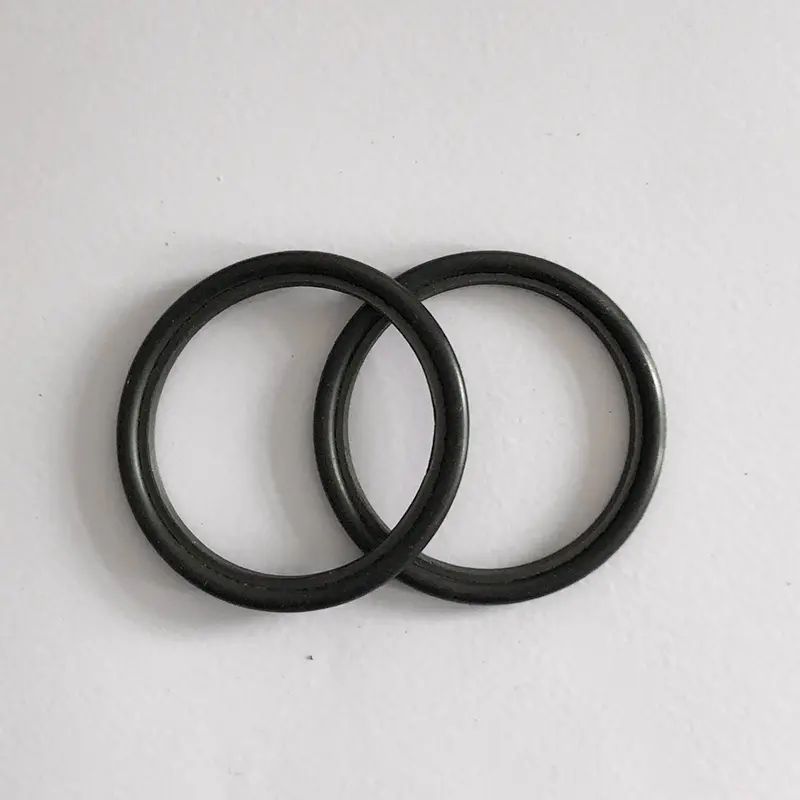

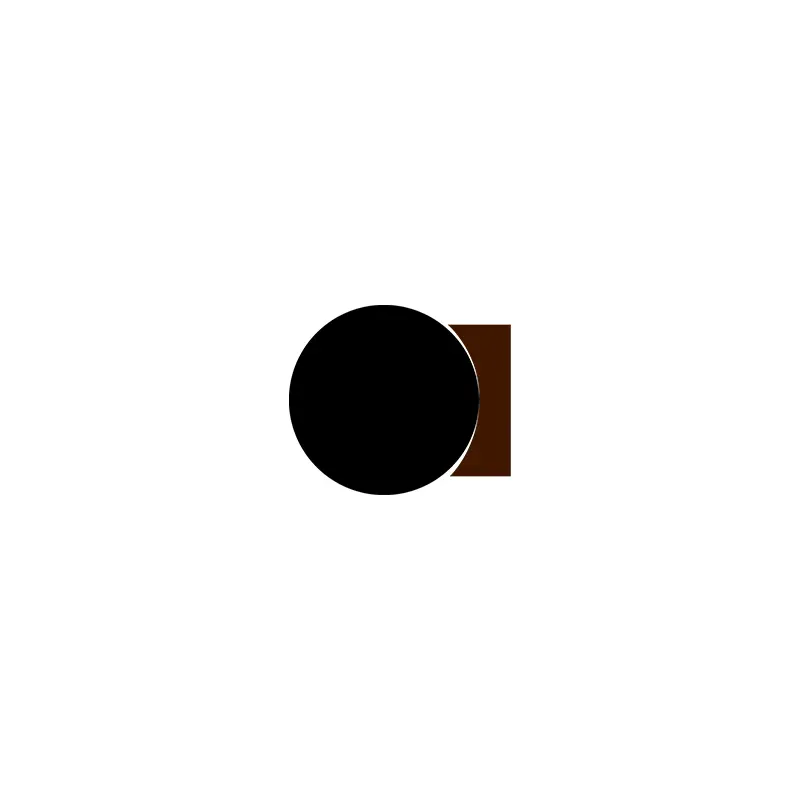

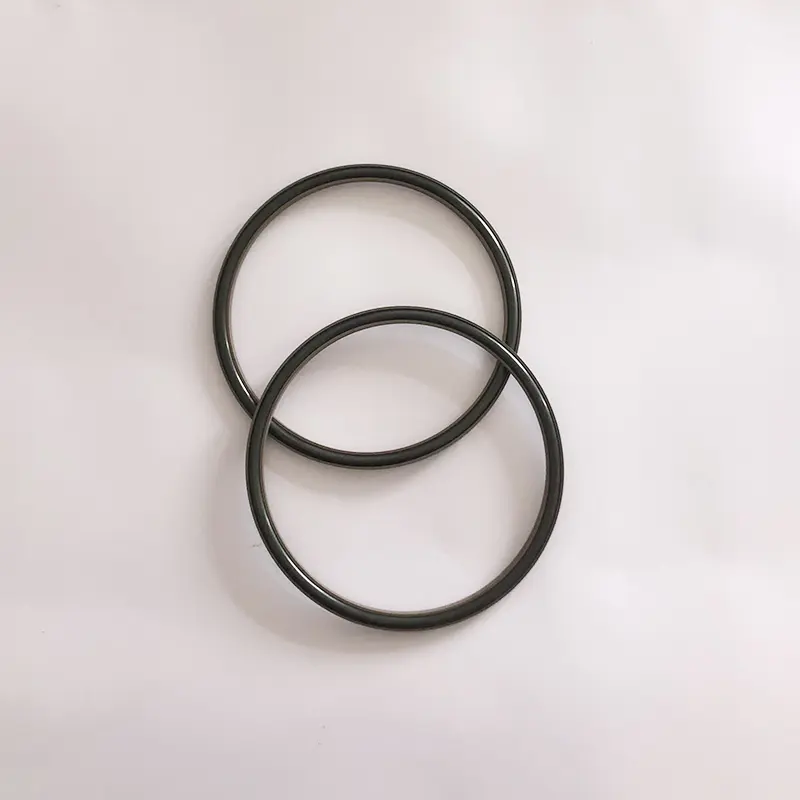

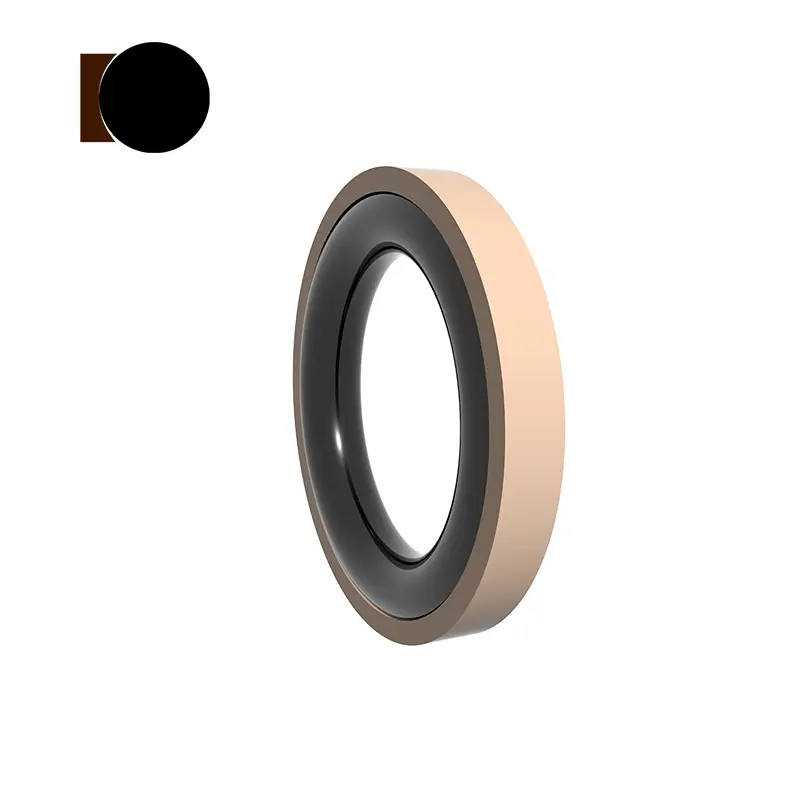

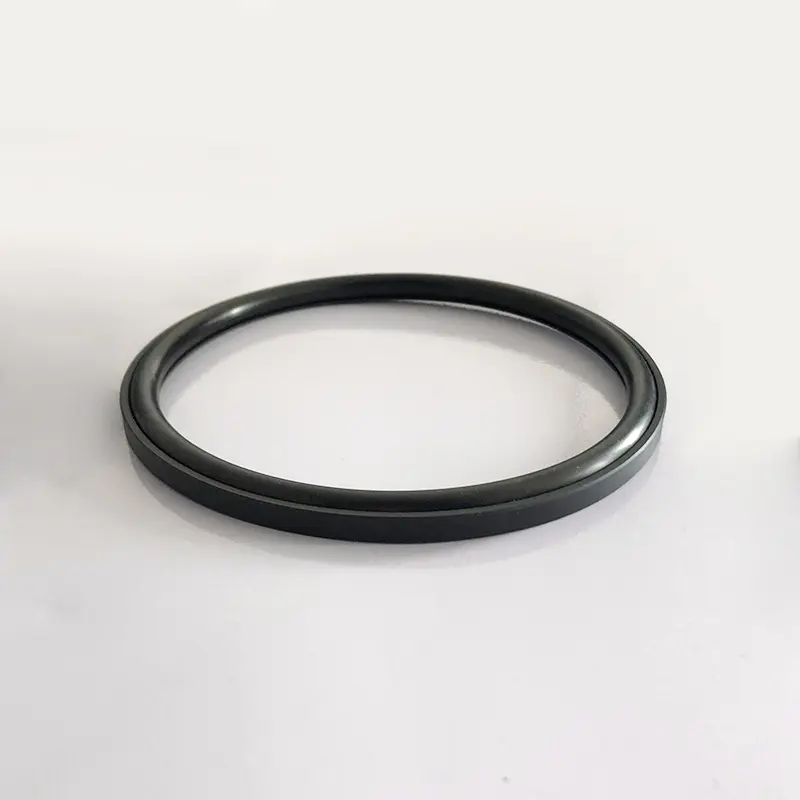

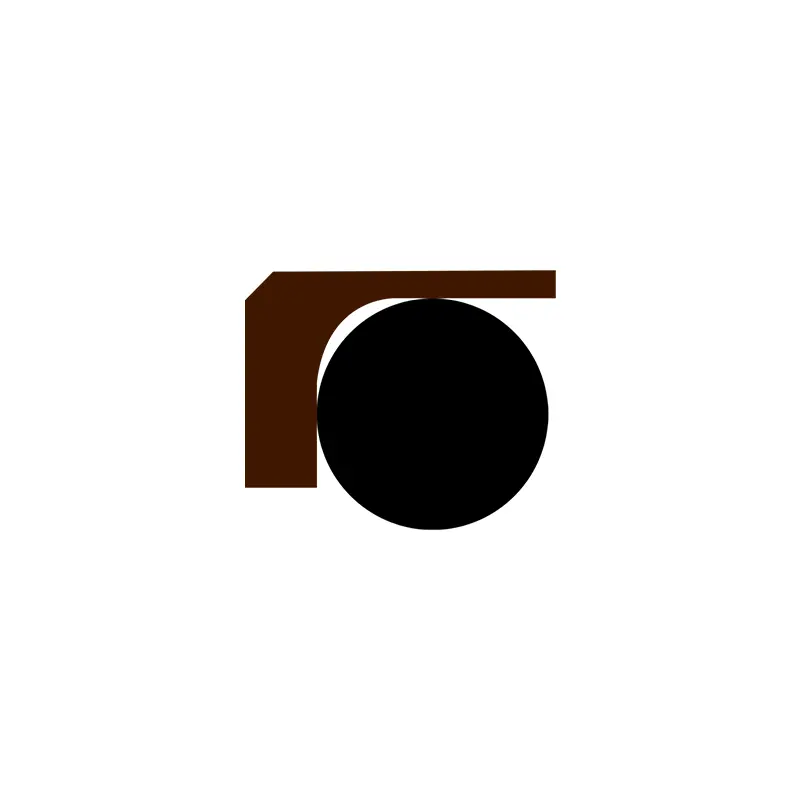

يتكون هذا الختم من حلقة ختم الزاوية اليمنى مصنوعة من PTFE وحلقة O. يتم ضغط الحلقة O مسبقًا لتوليد قوة تثبيت لتحقيق الختم. تزداد قوة التثبيت للختم تحت الضغط ، أي كلما زاد الضغط ، كلما كان الختم أفضل. نظرًا لأن حلقة الانزلاق تتبنى بنية ضلع جانبي ، فلن يتم الضغط على الحلقة O ويمكنه تحمل الضغط العالي.

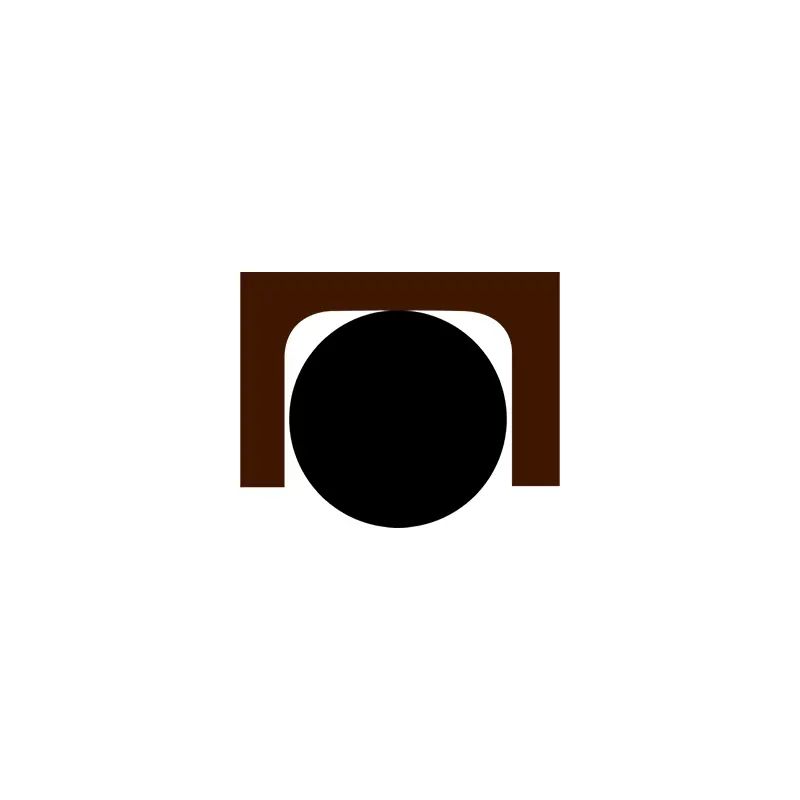

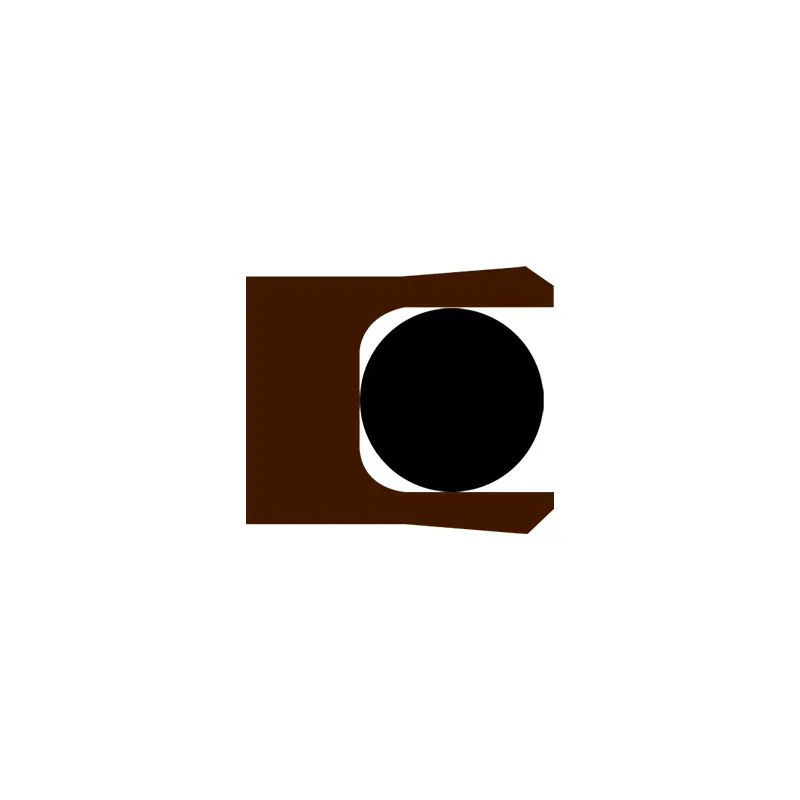

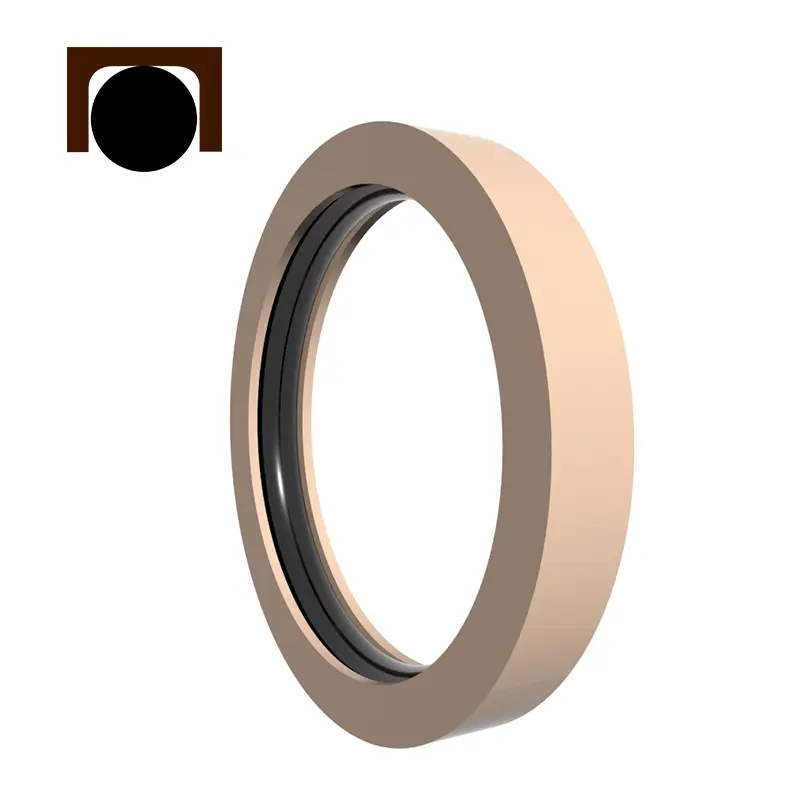

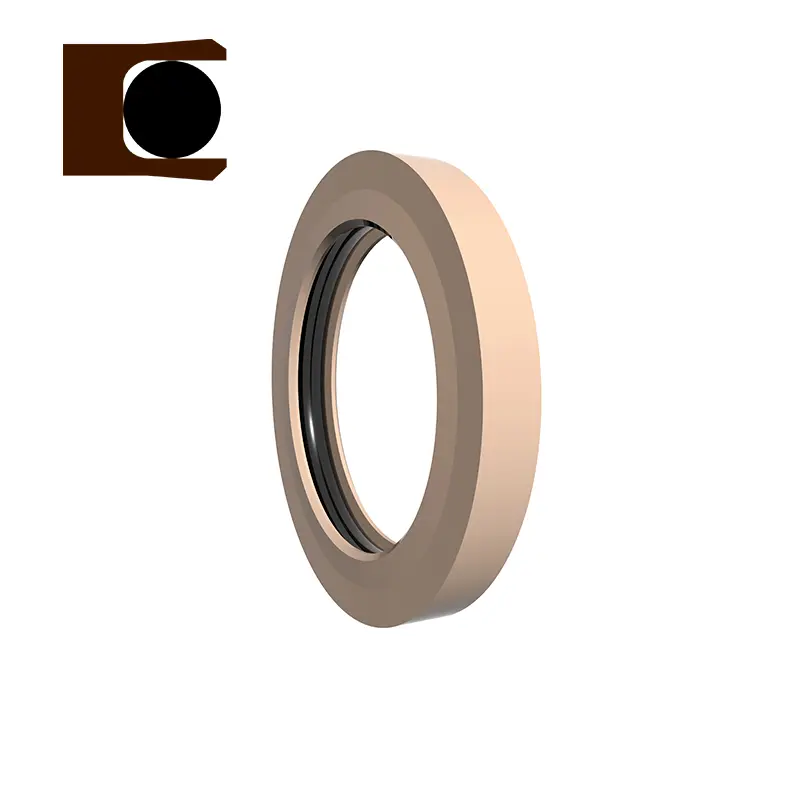

يتكون هذا الختم من حلقة ختم على شكل PTFE C وحلقة O. يتم ضغط الحلقة O مسبقًا لتوليد قوة تثبيت لتحقيق الختم. تزداد قوة التثبيت للختم تحت الضغط ، أي كلما زاد الضغط ، كلما كان الختم أفضل. نظرًا لأن حلقة الانزلاق تتبنى بنية ضلع مزدوجة ، فلن يتم الضغط على الحلقة O ويمكنها تحمل الضغط العالي.
RC2873
RC2874

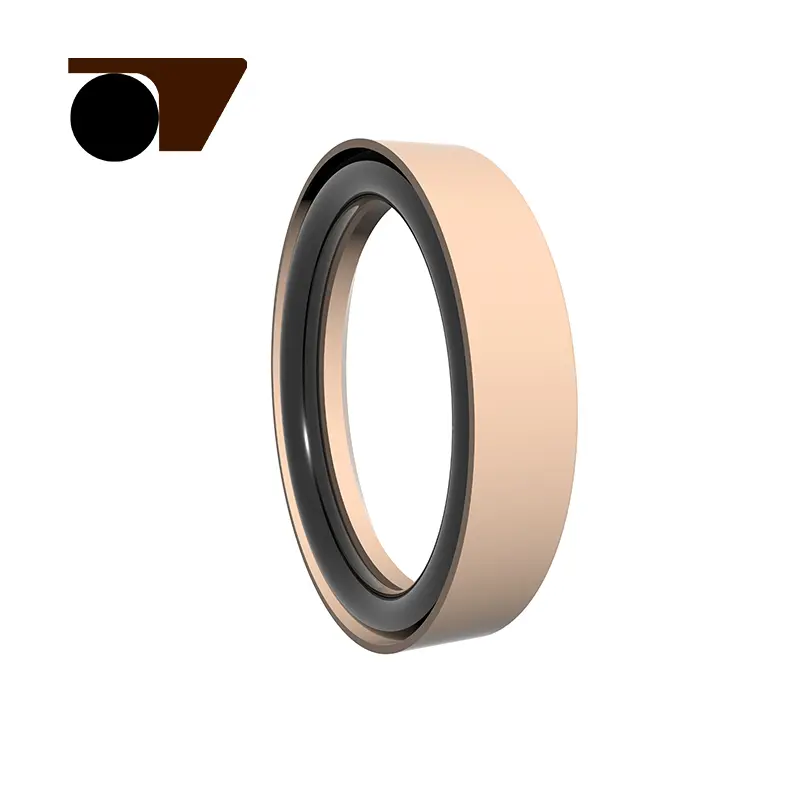

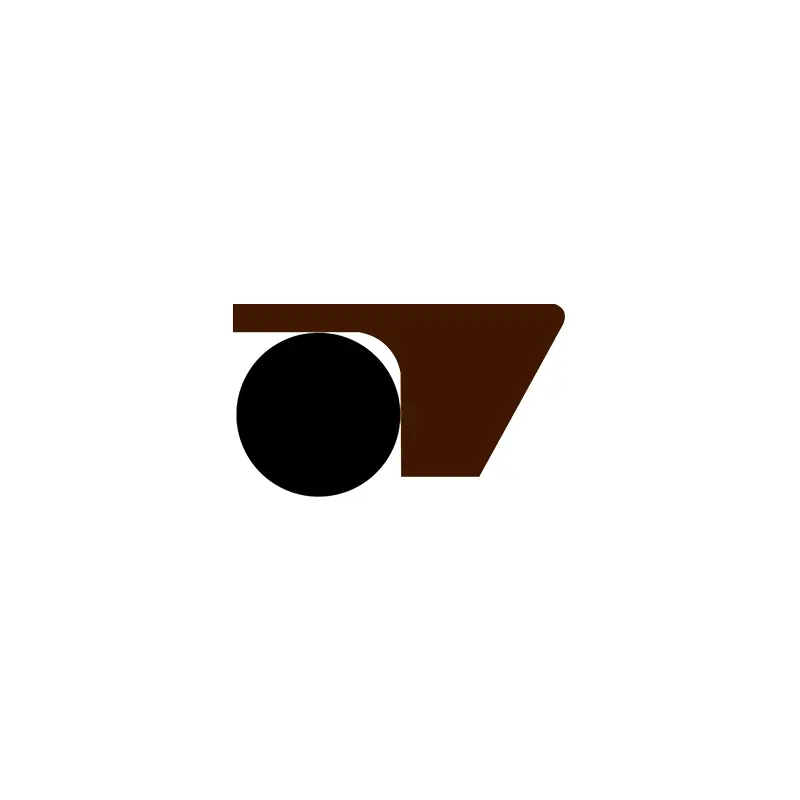

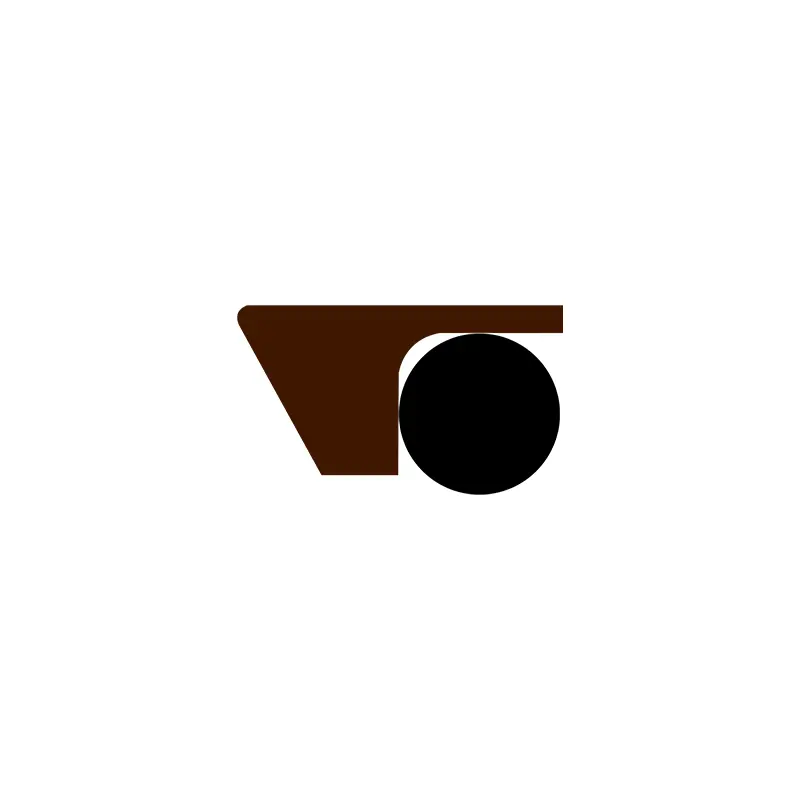

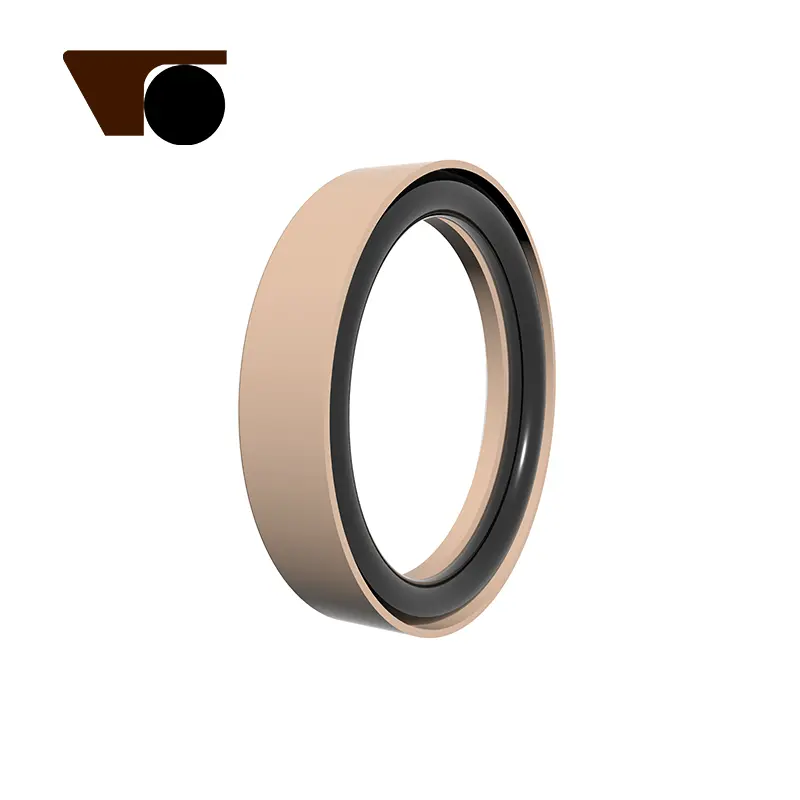

يتكون هذا الختم من حلقة ختم على شكل قدم مصنوعة من مادة PTFE المعدلة وحلقة O. يتم ضغط الحلقة O مسبقًا لتوليد قوة تثبيت لتحقيق الختم. تزداد قوة التثبيت للختم تحت الضغط ، أي كلما زاد الضغط ، كلما كان الختم أفضل. نظرًا لأن حلقة الانزلاق تتبنى بنية ضلع جانبية على شكل القدم ، فلن يتم الضغط على الحلقة O ويمكن أن يقاوم الضغط العالي والغطيس للغاية.
تحديد:

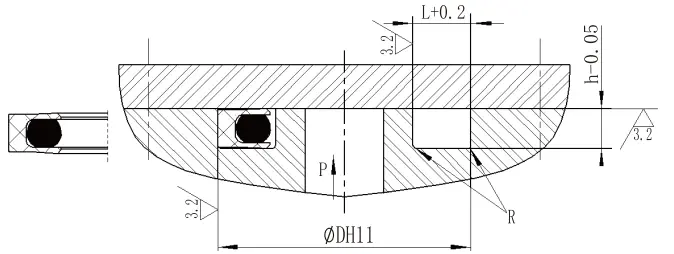

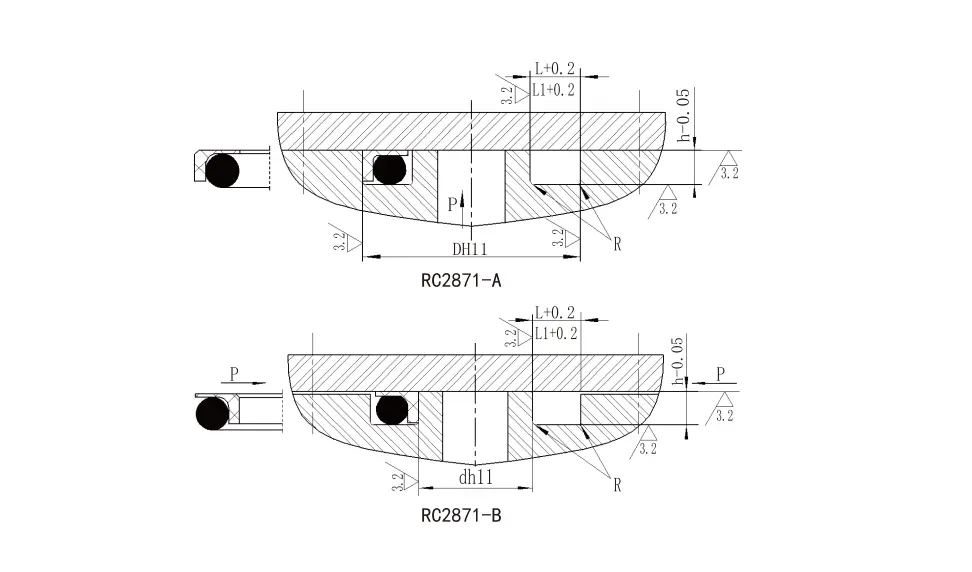

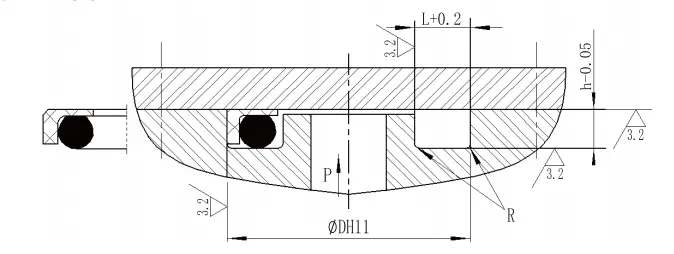

| RC2871-A مواصفات نوع الضغط الداخلي (جميع المواصفات ضمن نطاق المعلمة متوفرة) | |||||
| نطاق القطر الخارجي D H11 |
عمق الأخدود h-0.05 |
عرض الأخدود L+0.2 |
عرض الأخدود
L1+0.2 الضغط> 80MPa |
زوايا مستديرة RMAX |
قطر سلك الحلقة dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| مواصفات نوع الضغط الخارجي RC2871-B (تتوفر جميع المواصفات داخل نطاق المعلمة) | |||||
| نطاق القطر الخارجي DH11 | عمق الأخدود h-0.05 |
عرض الأخدود L+0.2 |
عرض الأخدود L1+0.2 الضغط> 80MPa |
زوايا مستديرة RMAX | قطر سلك الحلقة dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| RC2872-A مواصفات نوع الضغط الداخلي (جميع المواصفات ضمن نطاق المعلمة متوفرة) | ||||
| نطاق القطر الخارجي D H11 |
عمق الأخدود h-0.05 |
عرض الأخدود L+0.2 |
زوايا مستديرة RMAX |
قطر سلك الحلقة dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| RC2872-B مواصفات نوع الضغط الخارجي (جميع المواصفات داخل نطاق المعلمة متوفرة) | ||||
| نطاق القطر الخارجي D H11 |
عمق الأخدود h-0.05 |
عرض الأخدود L+0.2 |
زوايا مستديرة R |
قطر سلك الحلقة dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| نطاق القطر الخارجي IE11 |
عمق الأخدود h-0.05 |
عرض الأخدود L+0.2 |
زوايا مستديرة RMAX |
قطر سلك الحلقة dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| نطاق القطر الخارجي IE11 |
عمق الأخدود h-0.05 |
عرض الأخدود L+0.2 |
زوايا مستديرة RMAX |
قطر سلك الحلقة dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

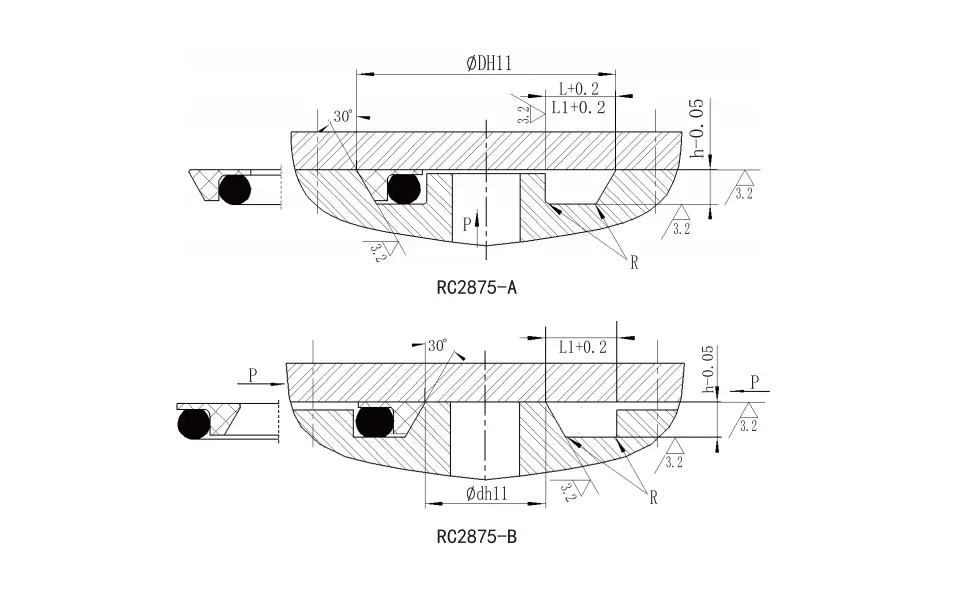

| RC2875-A مواصفات نوع الضغط الداخلي (جميع المواصفات داخل نطاق المعلمة متوفرة) | |||||
| نطاق القطر الخارجي D H11 |
عمق الأخدود h-0.05 |
عرض الأخدود L+0.2 |
عرض الأخدود L1+0.2 الضغط> 100mpa |
زوايا مستديرة RMAX |
قطر سلك الحلقة dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| مواصفات نوع الضغط الخارجي RC2875-B (تتوفر جميع المواصفات داخل نطاق المعلمة) | |||||
| نطاق القطر الخارجي D H11 |
عمق الأخدود h-0.05 |
عرض الأخدود L+0.2 |
عرض الأخدود L1+0.2 الضغط> 100mpa |
زوايا مستديرة RMAX |
قطر سلك الحلقة dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| أختام شفة نهاية الضغط العالي ظروف العمل المعمول بها | ||||
| حساب تعريفي | نموذج | ضغط (MPA) |
درجة الحرارة (℃) | وسائط |
 |
RC2871-A | ≤300 | -35 ~+100 (مطابقة O-Ring NBR) | الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) | ||||
 |
RC2871-B | ≤300 | -35 ~+100 (مطابقة O-Ring NBR) | الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) | ||||
 |
RC2872-A | ≤100 | -35 ~+100 (مطابقة O-Ring NBR) | الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) | ||||
 |
RC2872-B | ≤100 | -35 ~+100 (مطابقة O-Ring NBR) | الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) | ||||
 |
RC2873 | ≤200 | -35 ~+100 (مطابقة O-Ring NBR) | الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) | ||||
 |
RC2874 | ≤300 | -35 ~+100 (مطابقة O-Ring NBR) | الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) | ||||
 |
RC2875-A | ≤300 | -35 ~+100 (مطابقة O-Ring NBR) | الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) | ||||
 |
RC2875-B | ≤300 | -35 ~+100 (مطابقة الحلقة المستطيلة NBR) | الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. |
| -20 ~+200 (مطابقة حلقة مستطيلة FKM) | ||||
 |
RC2879-A | 105 | -35 ~+100 (مطابقة الحلقة المستطيلة NBR) | الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) | ||||
 |
RC2875-B | 105 | -35 ~+100 (مطابقة O-Ring NBR) -20 ~+200 (مطابقة O-Ring FKM) |
الزيت الهيدروليكي ، المستحلب ، الماء ، الغاز ، إلخ. |
