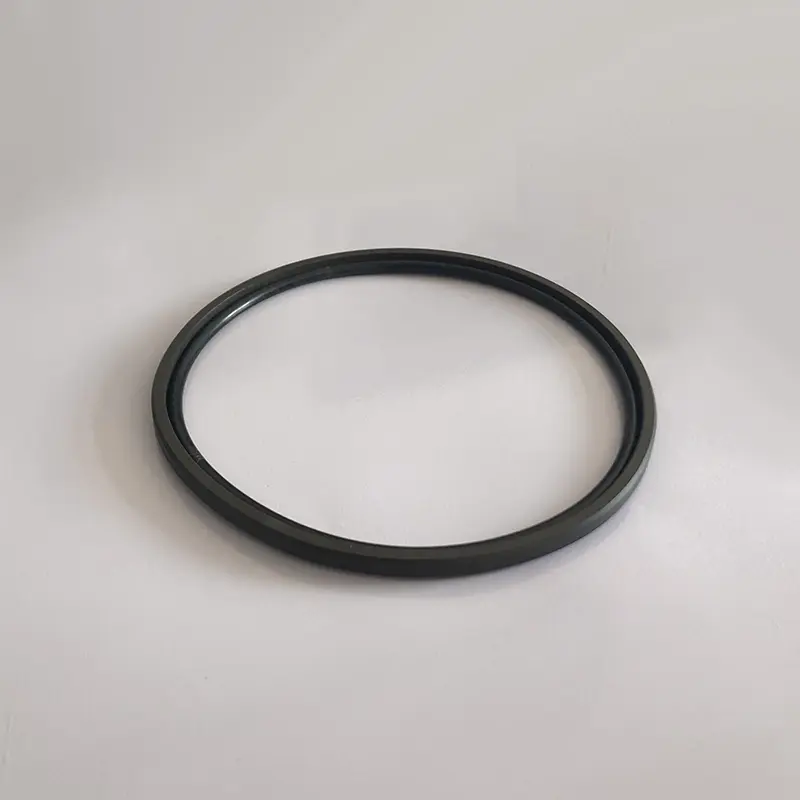

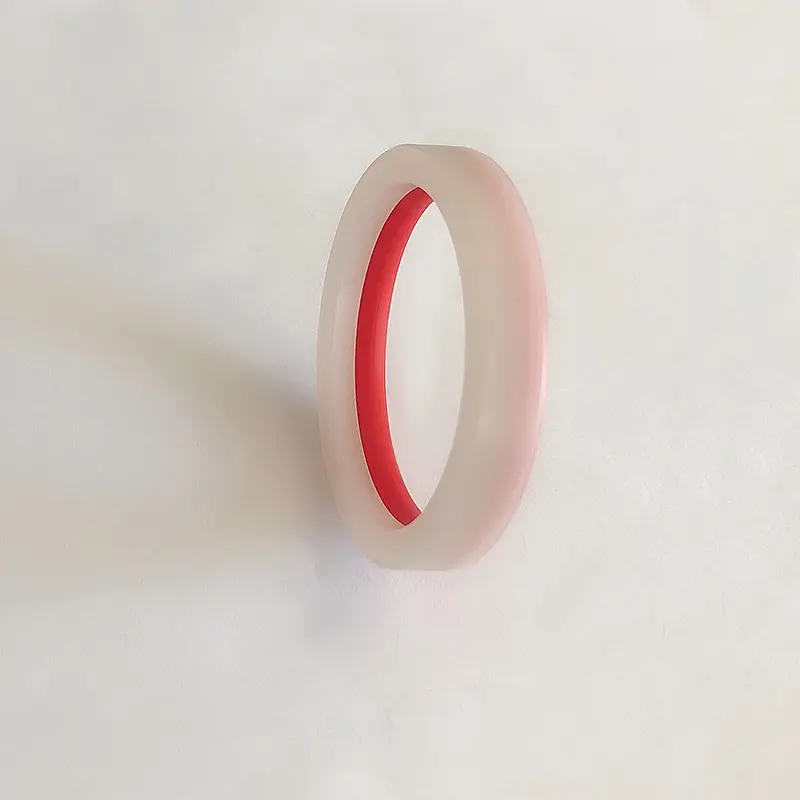

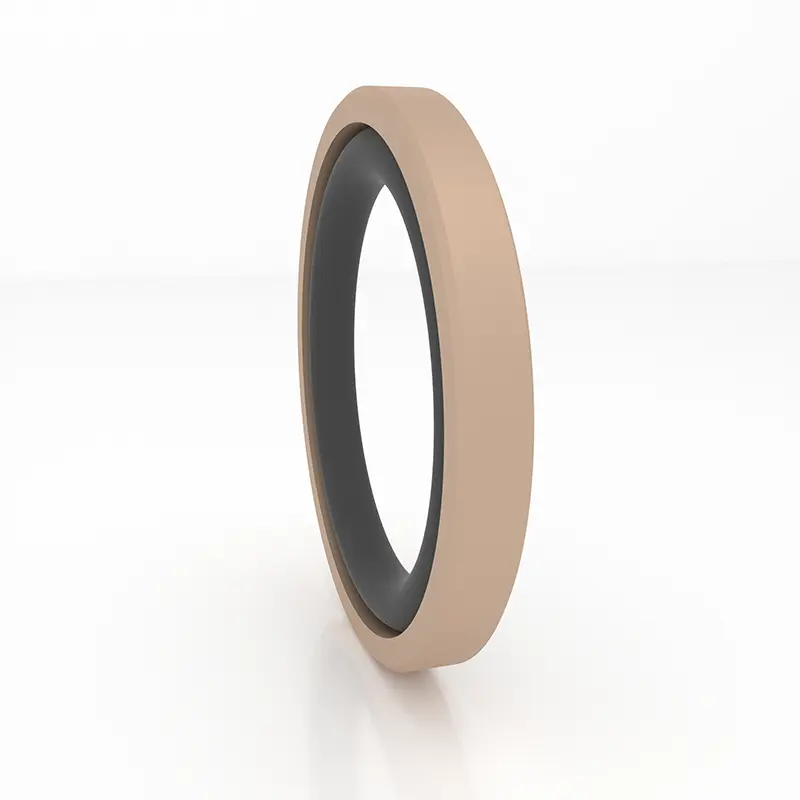

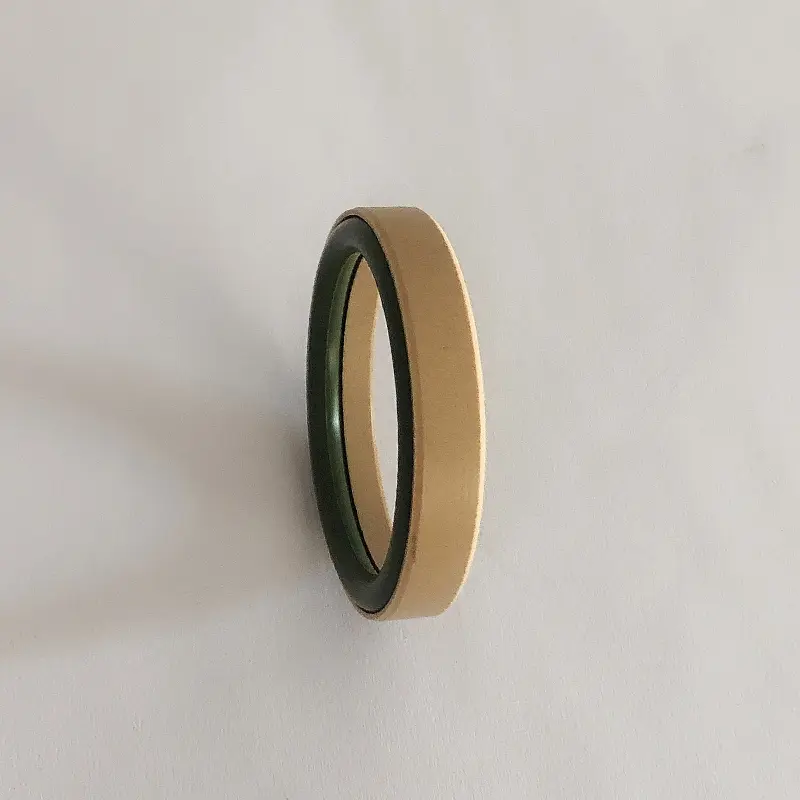

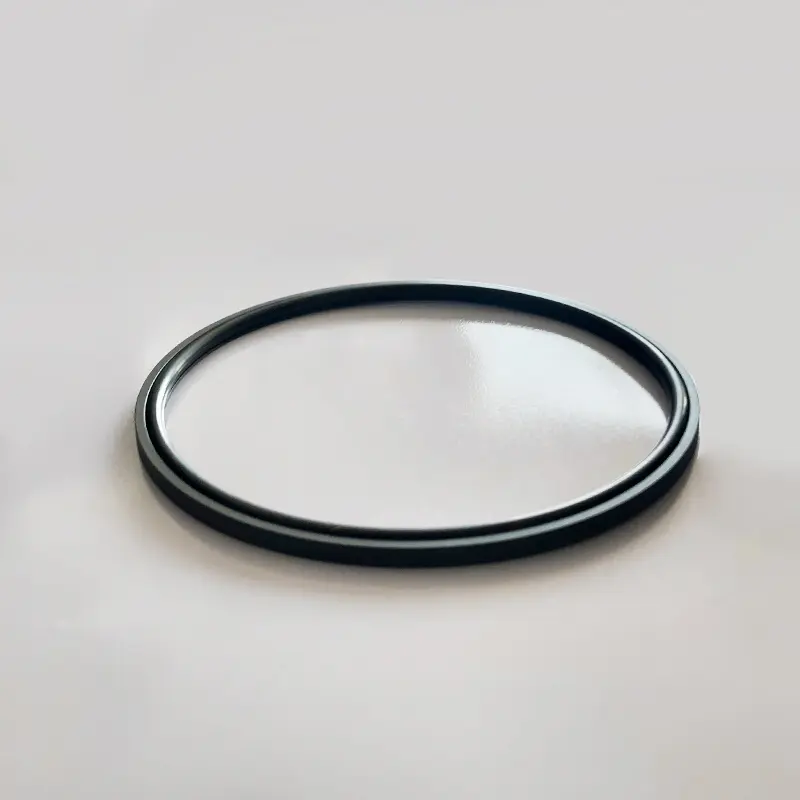

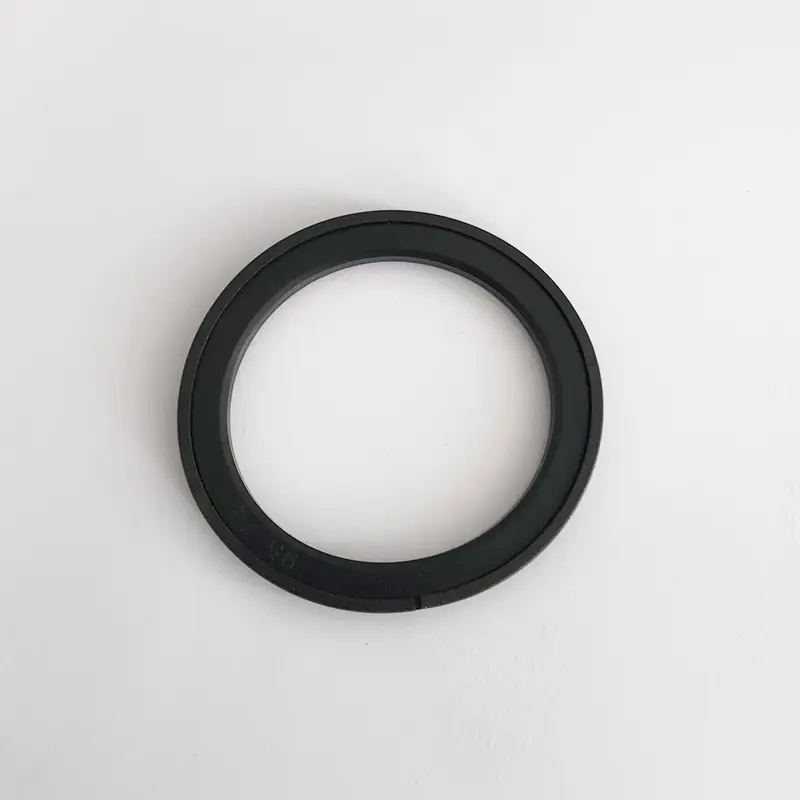

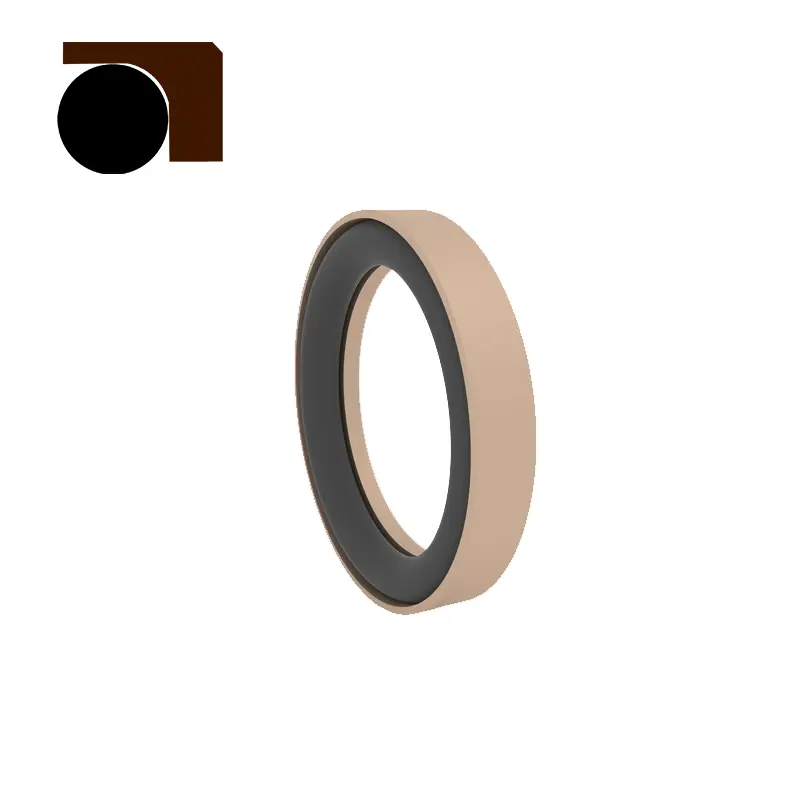

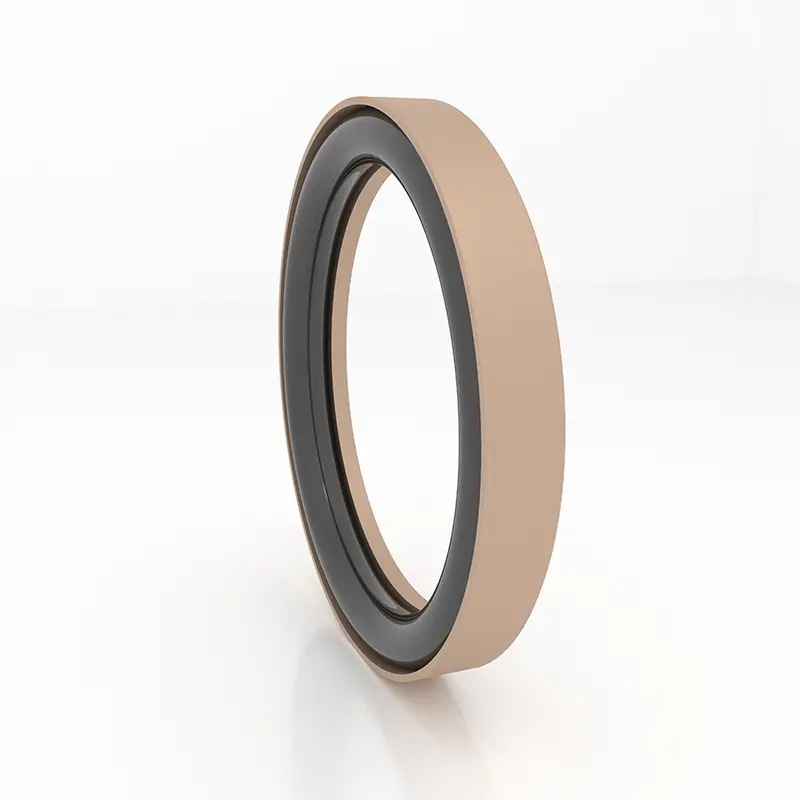

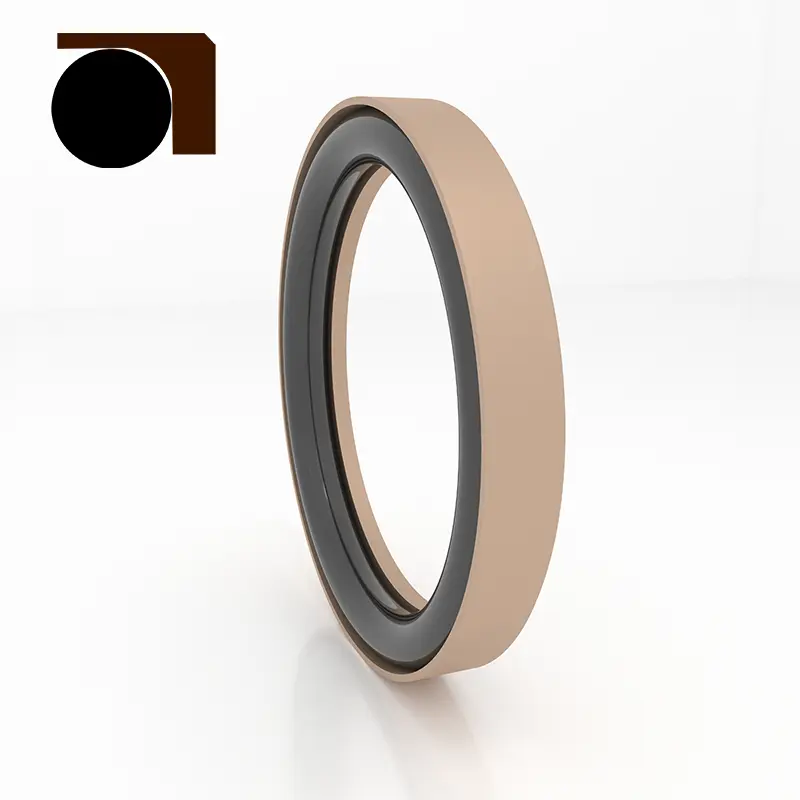

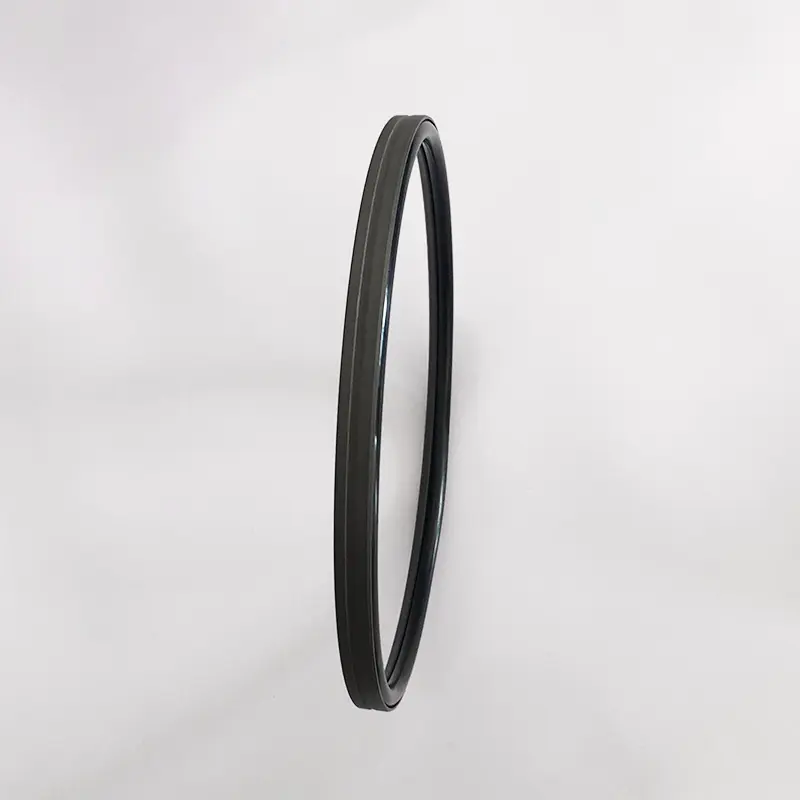

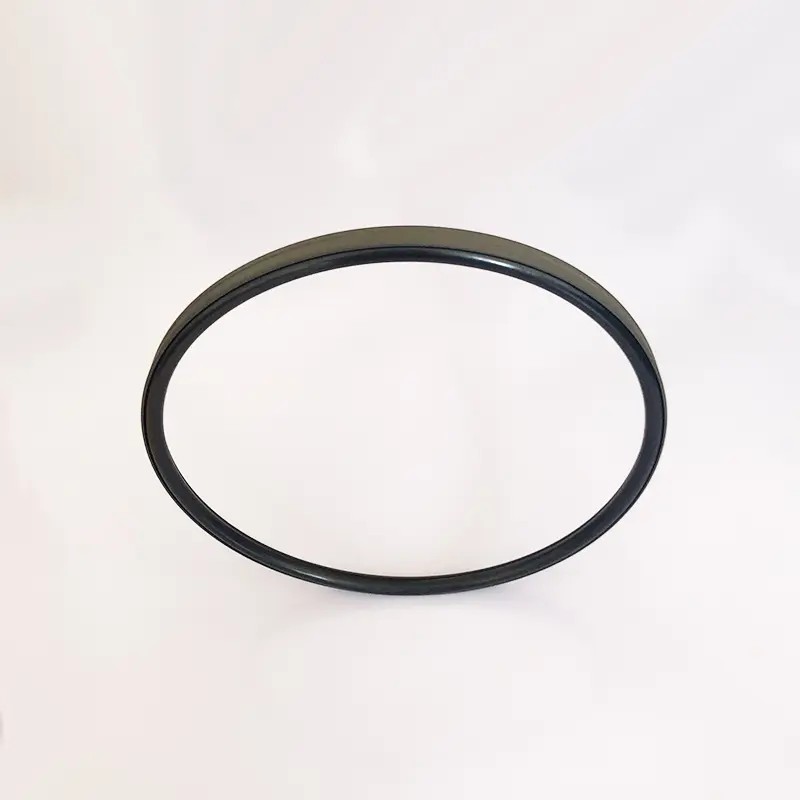

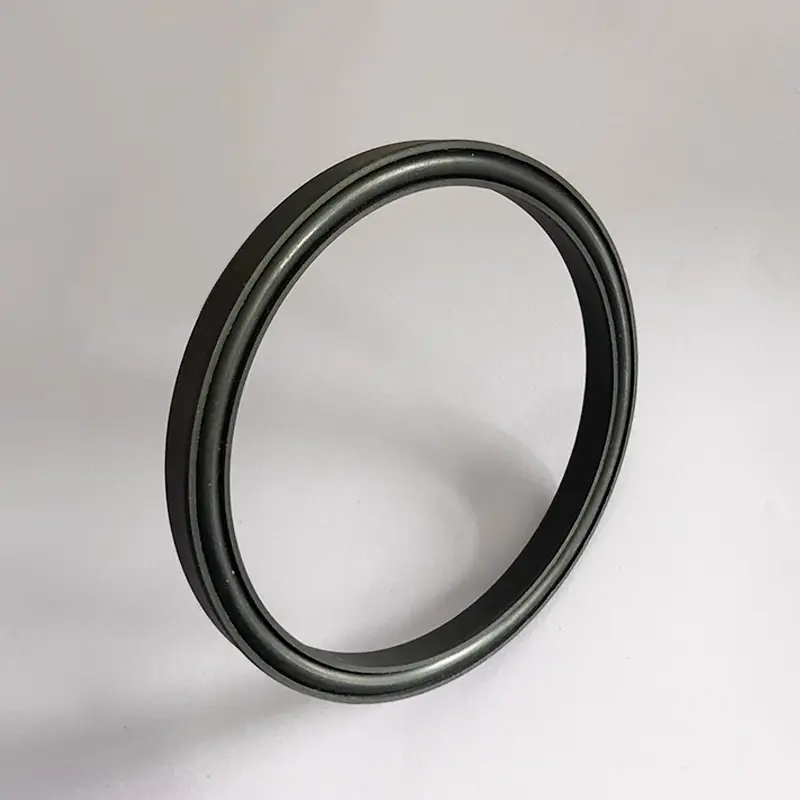

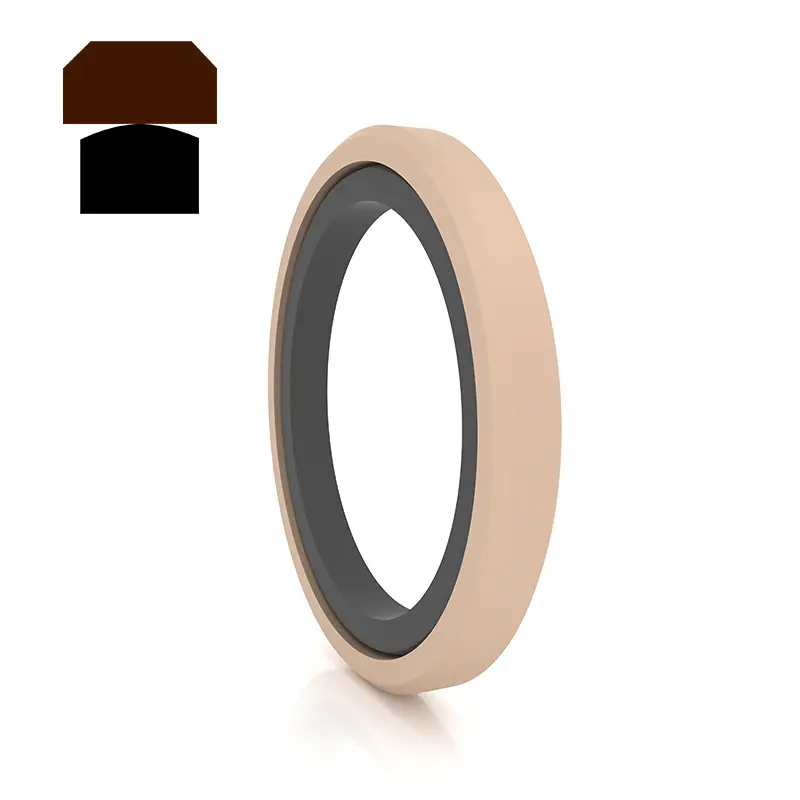

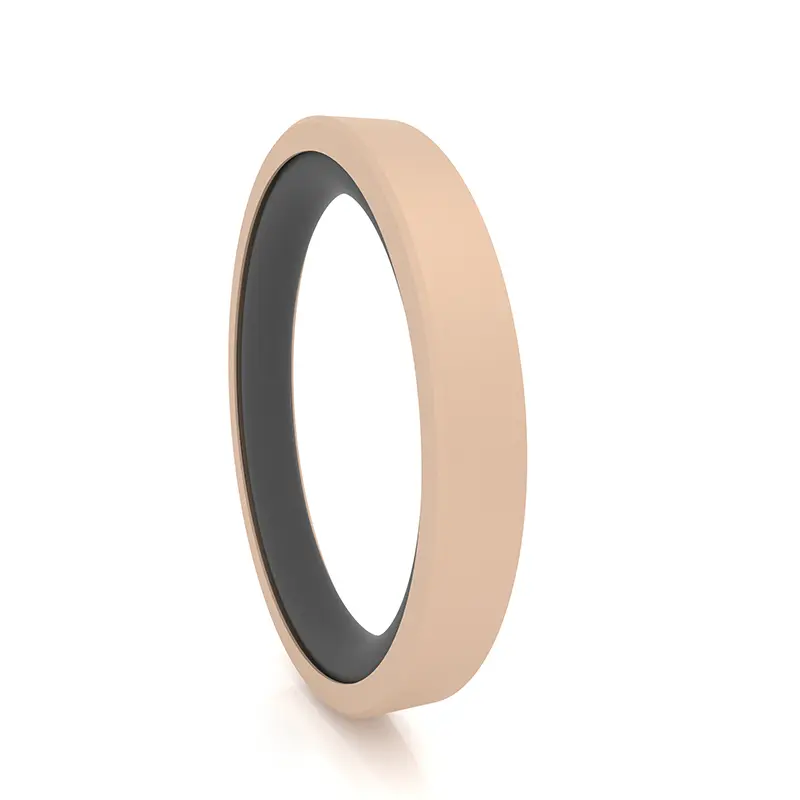

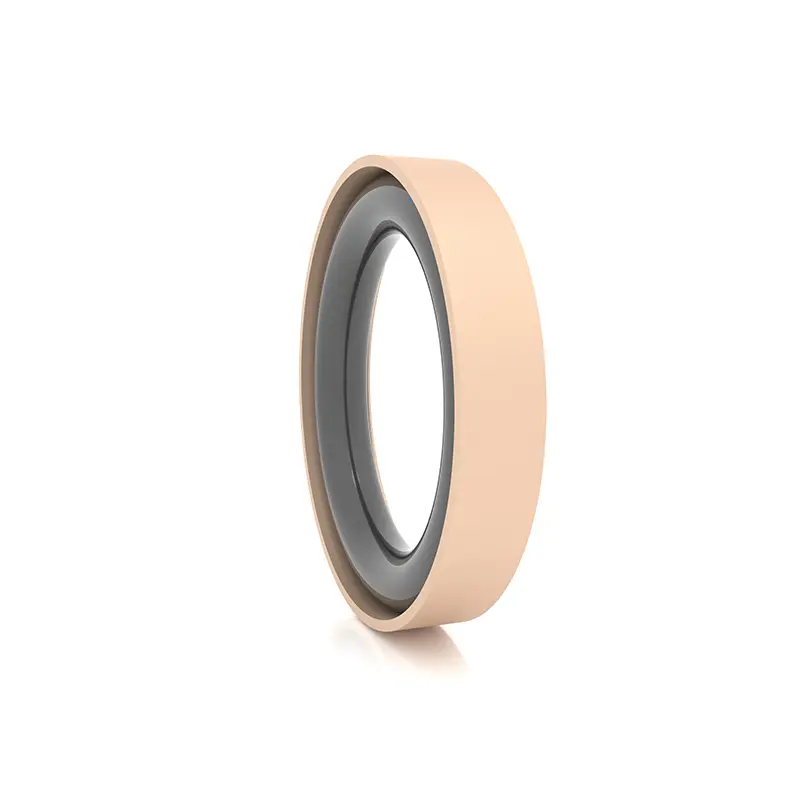

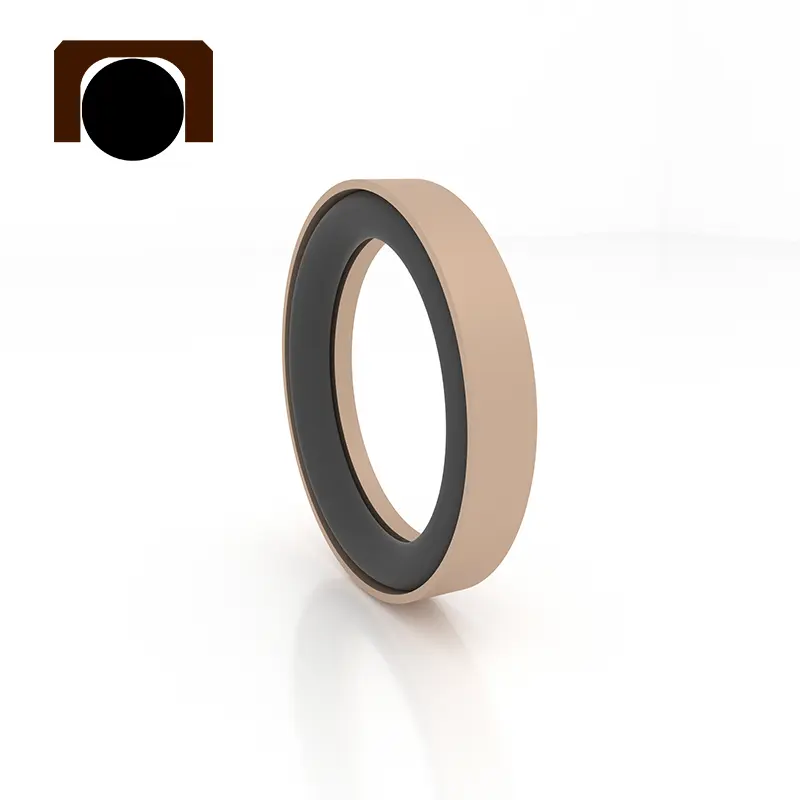

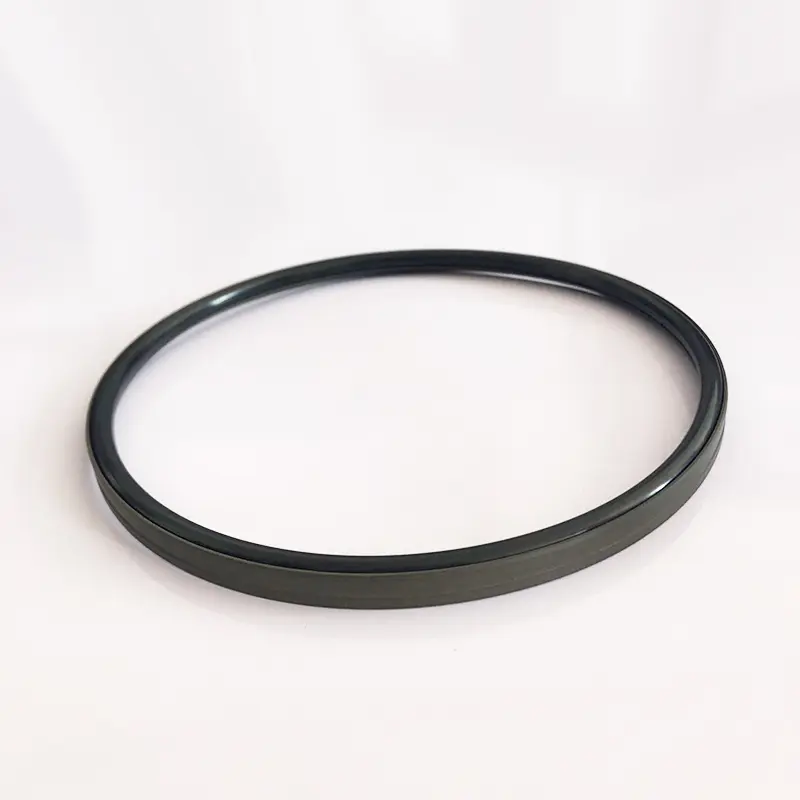

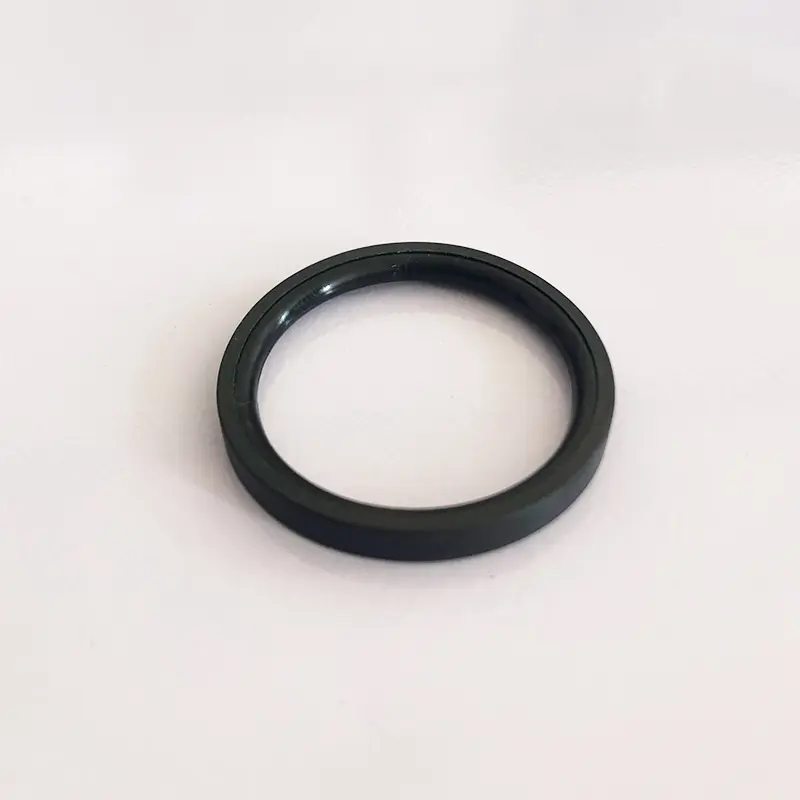

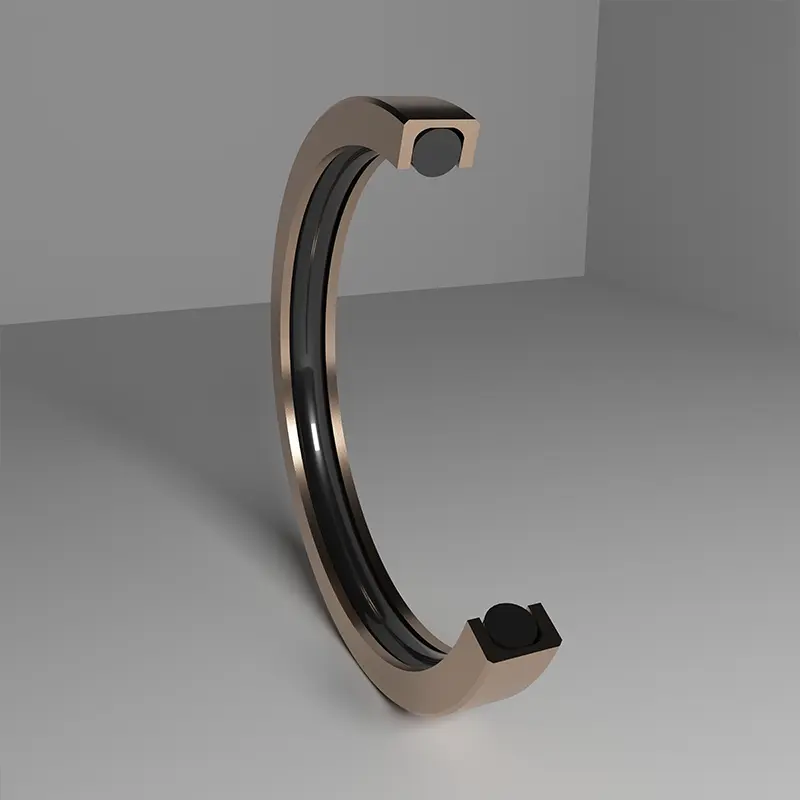

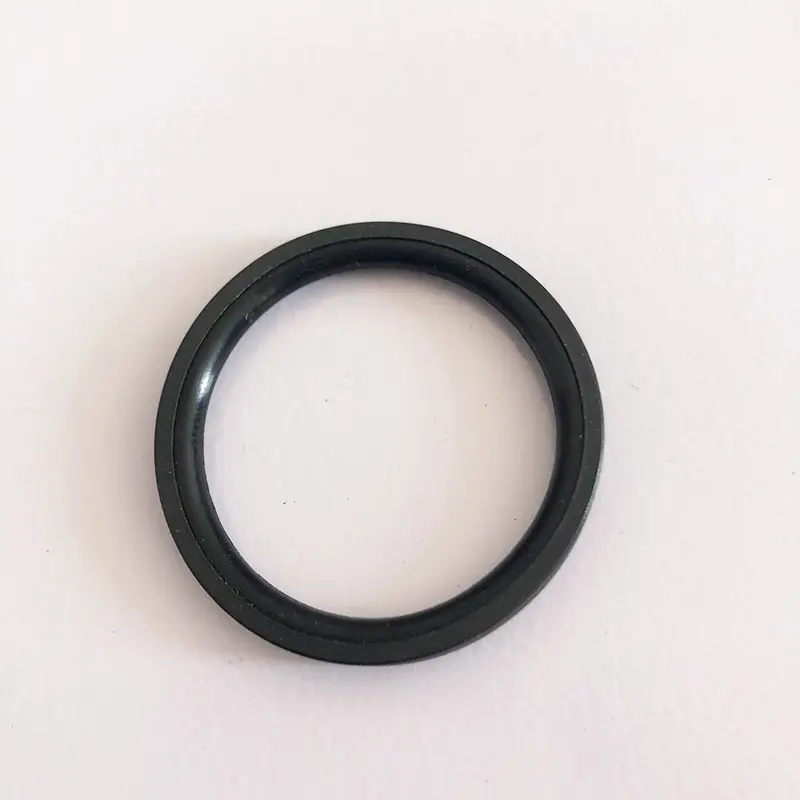

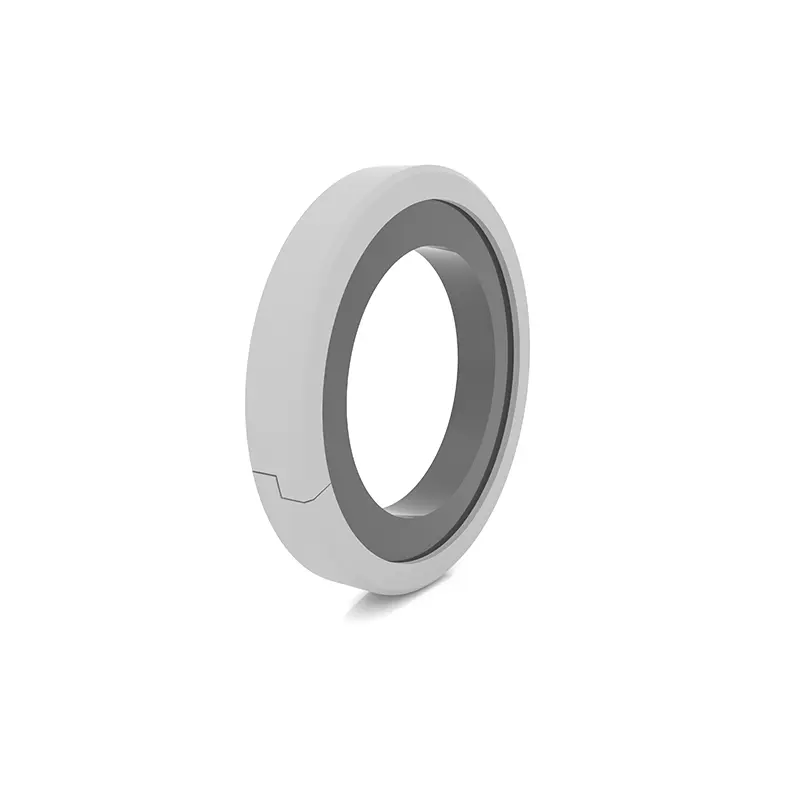

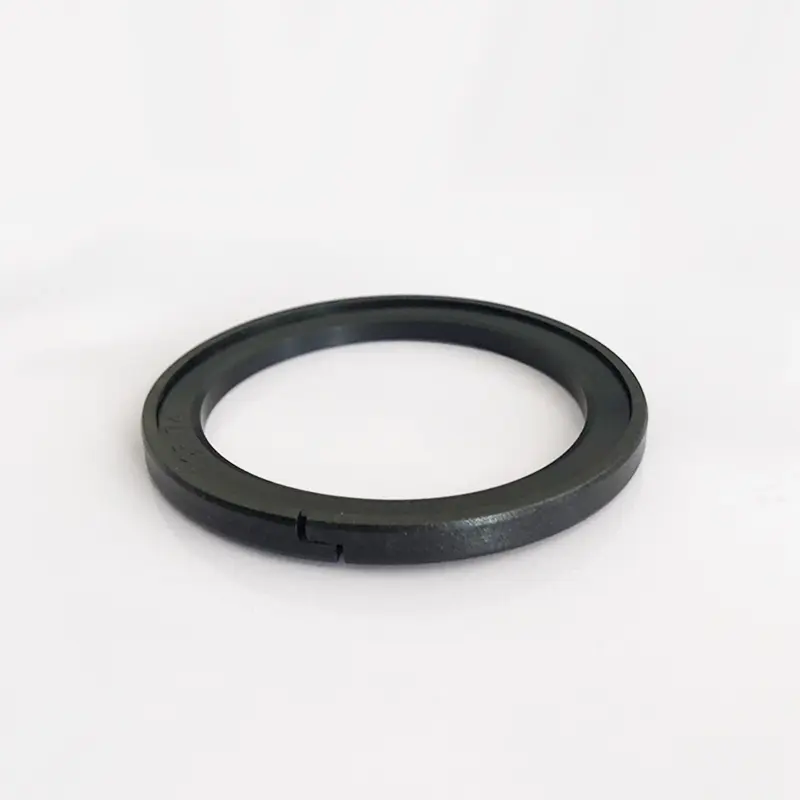

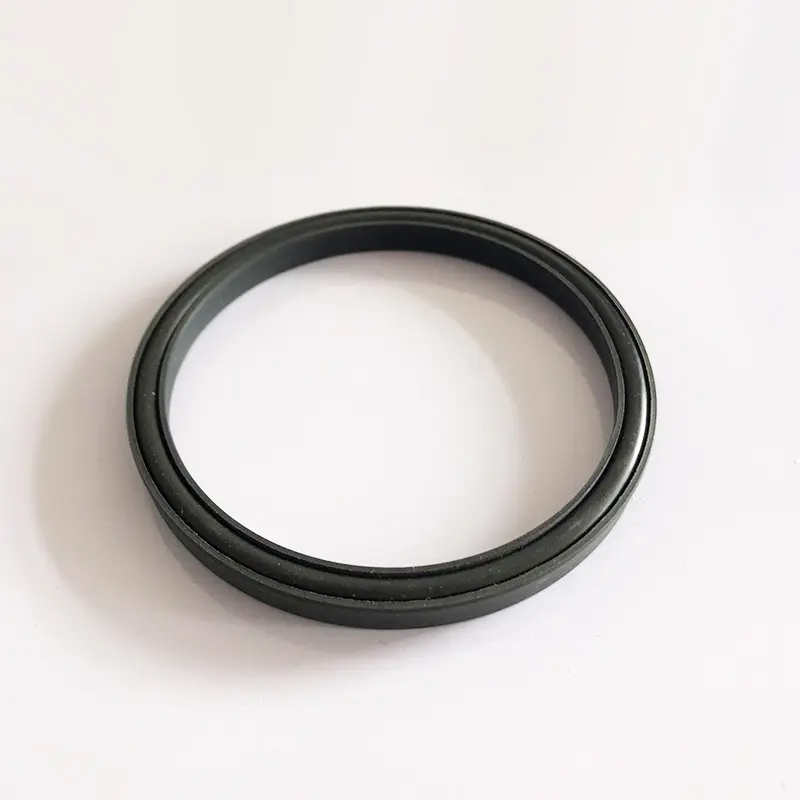

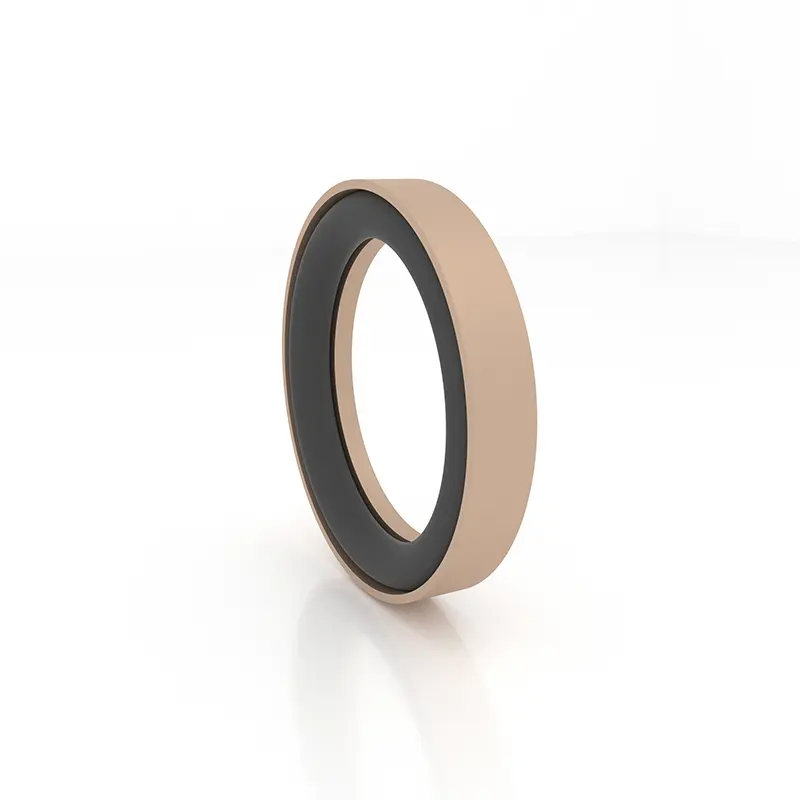

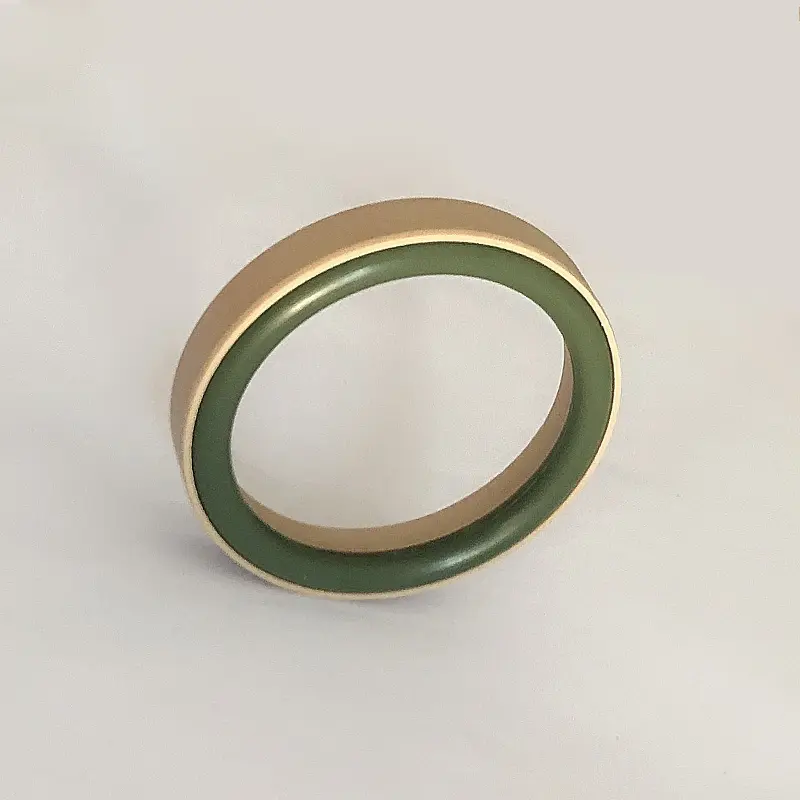

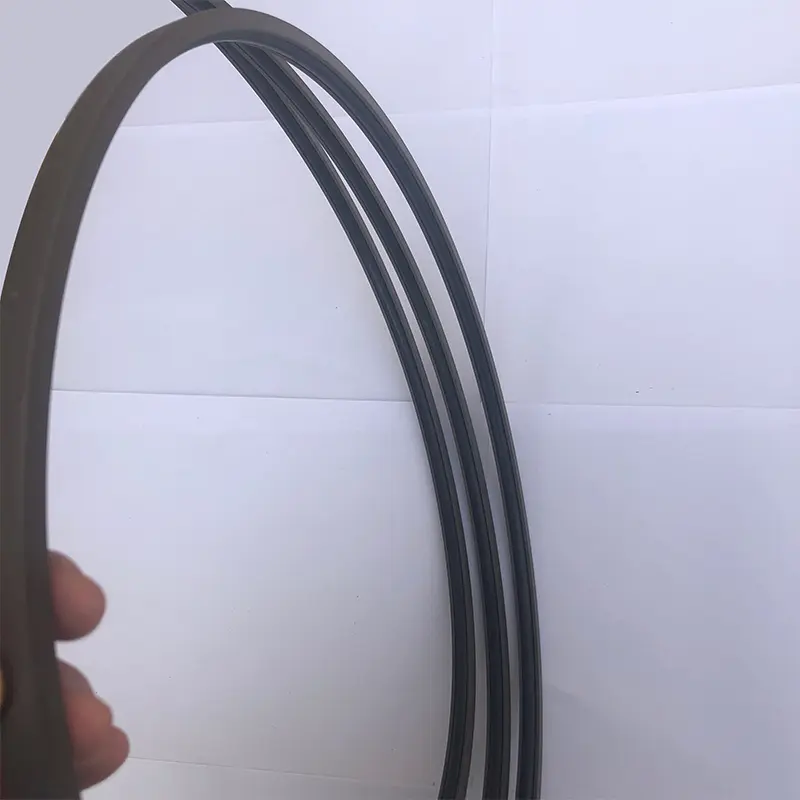

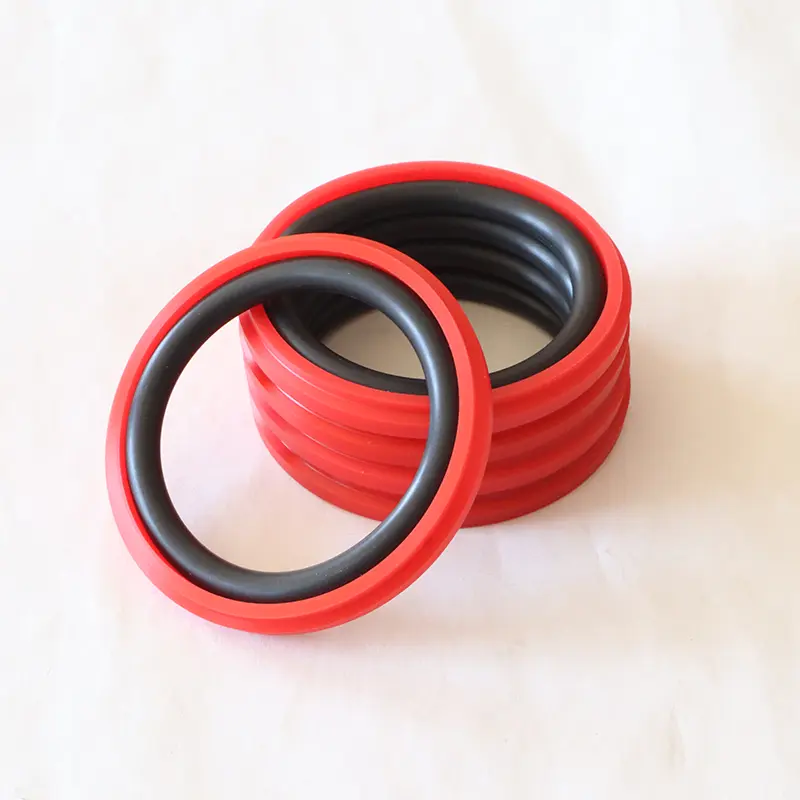

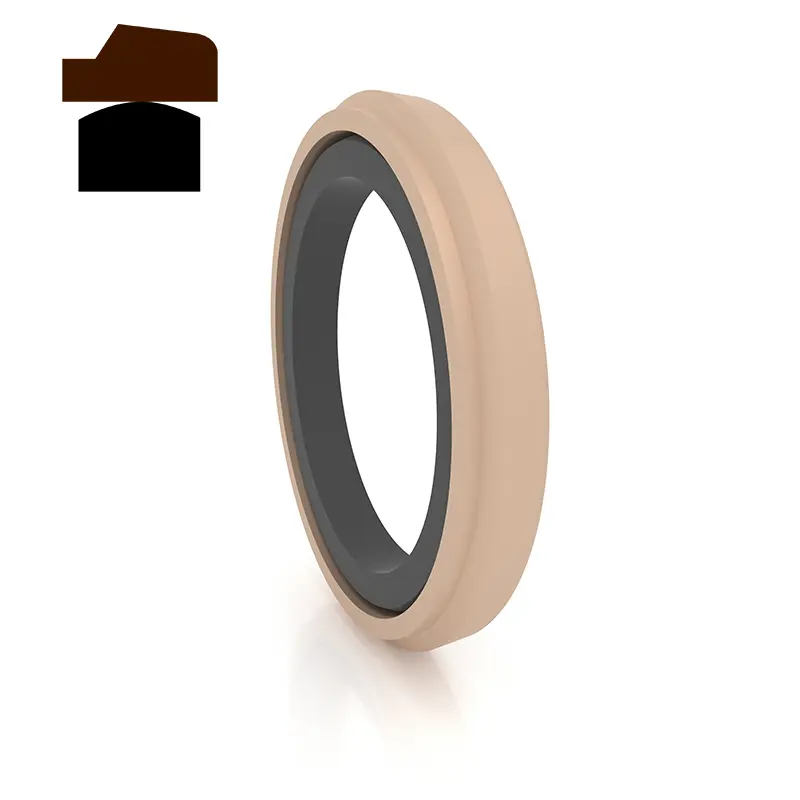

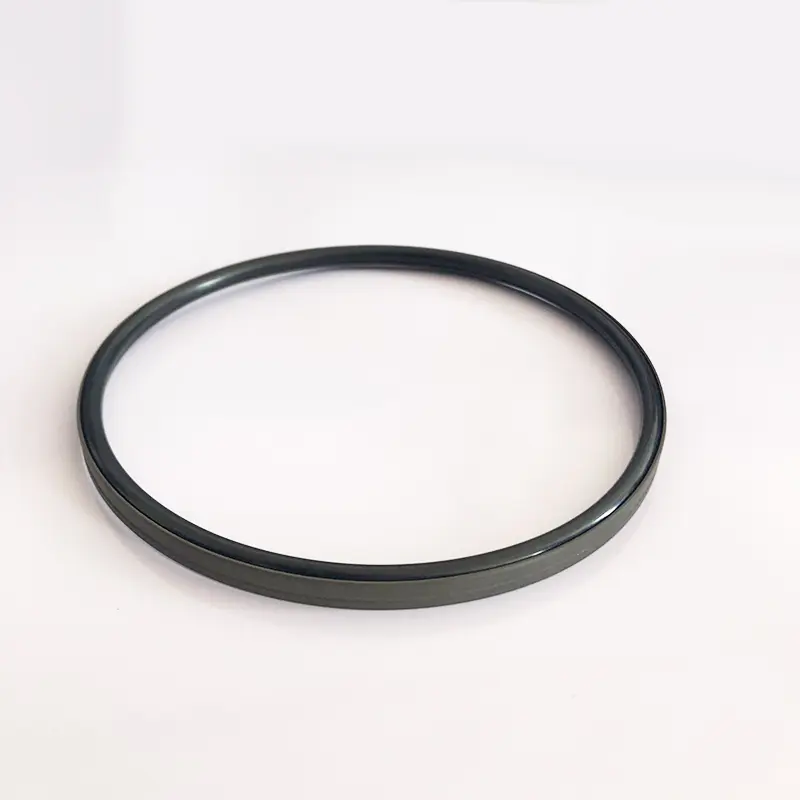

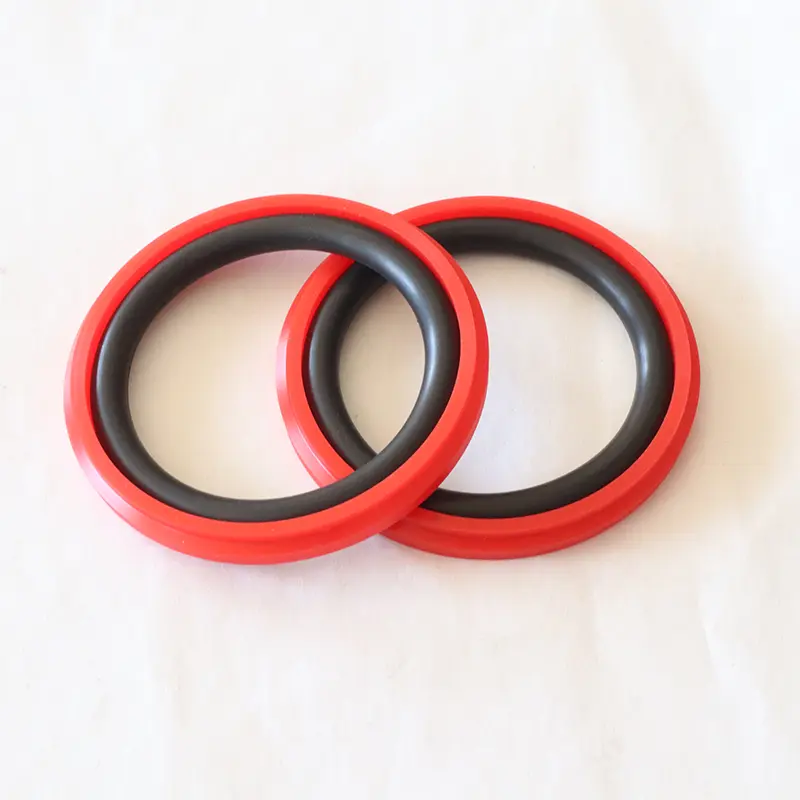

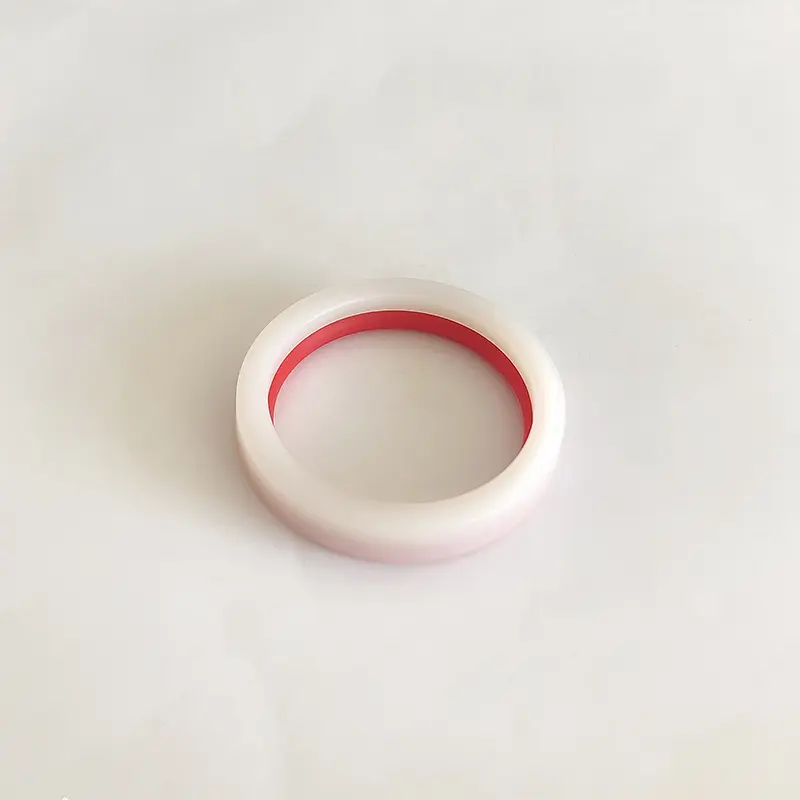

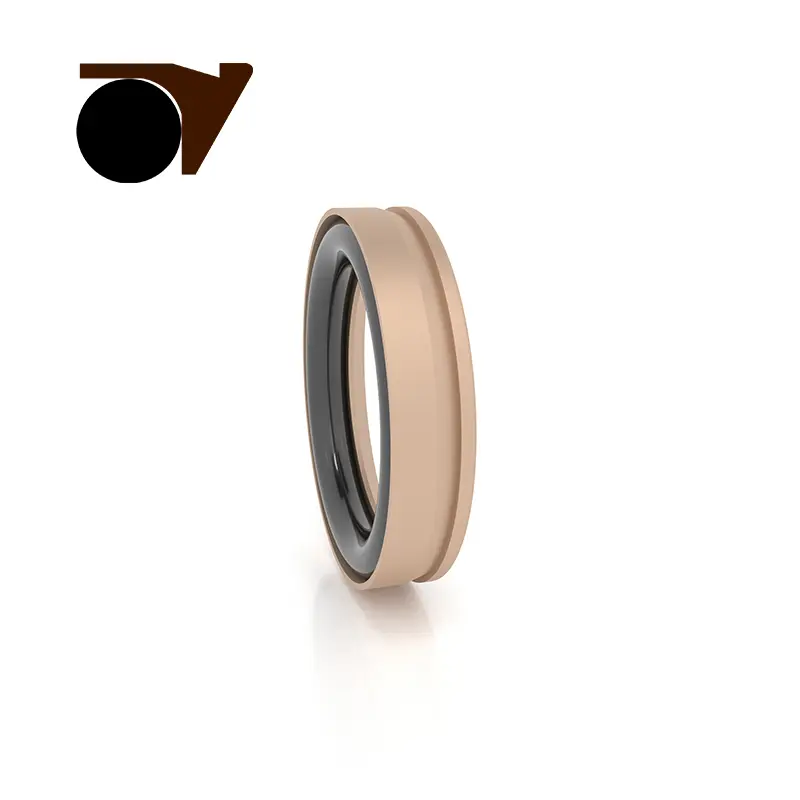

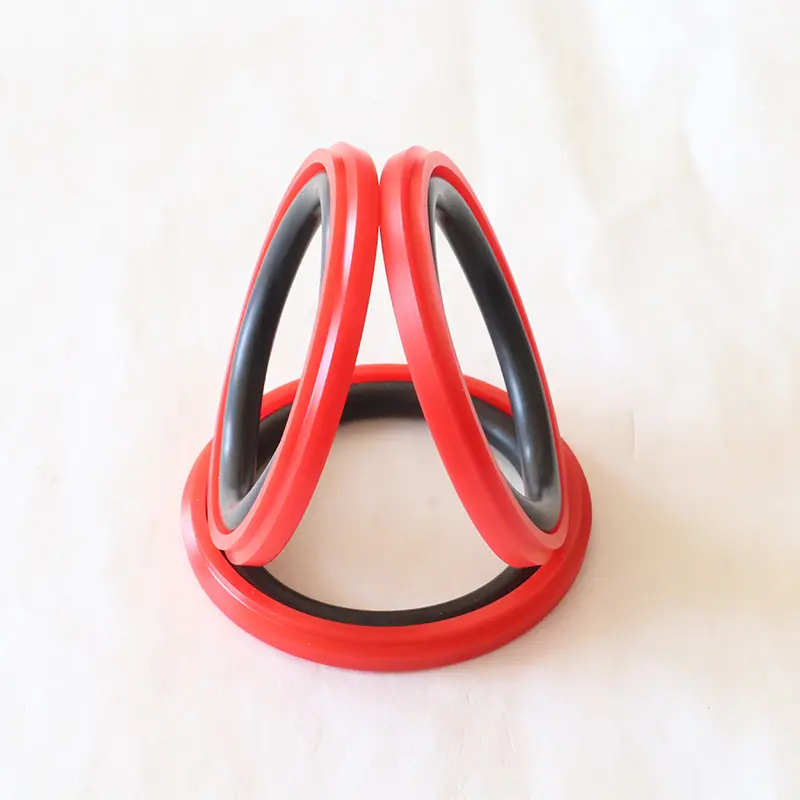

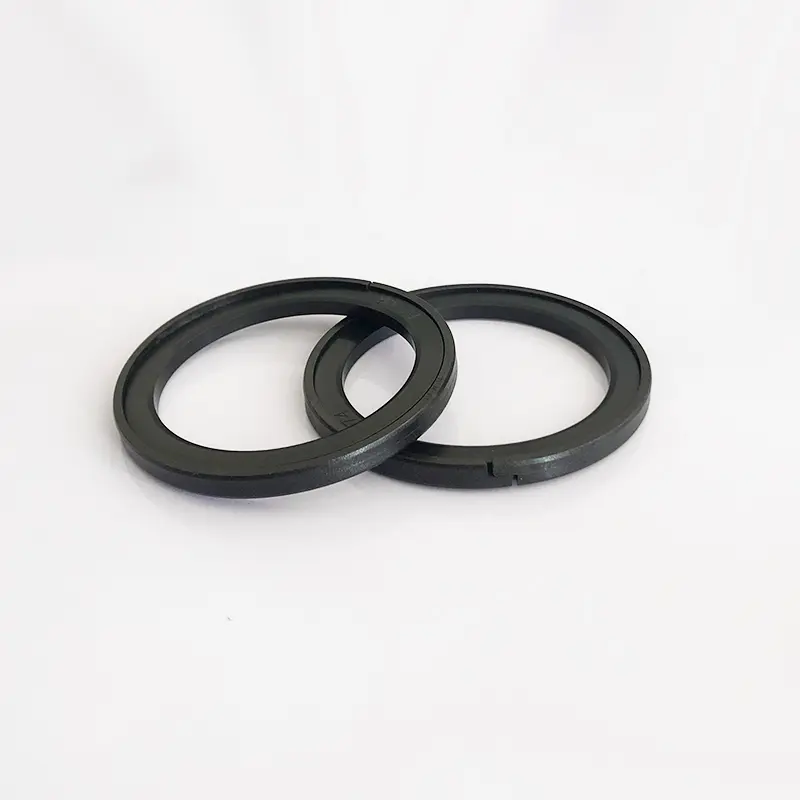

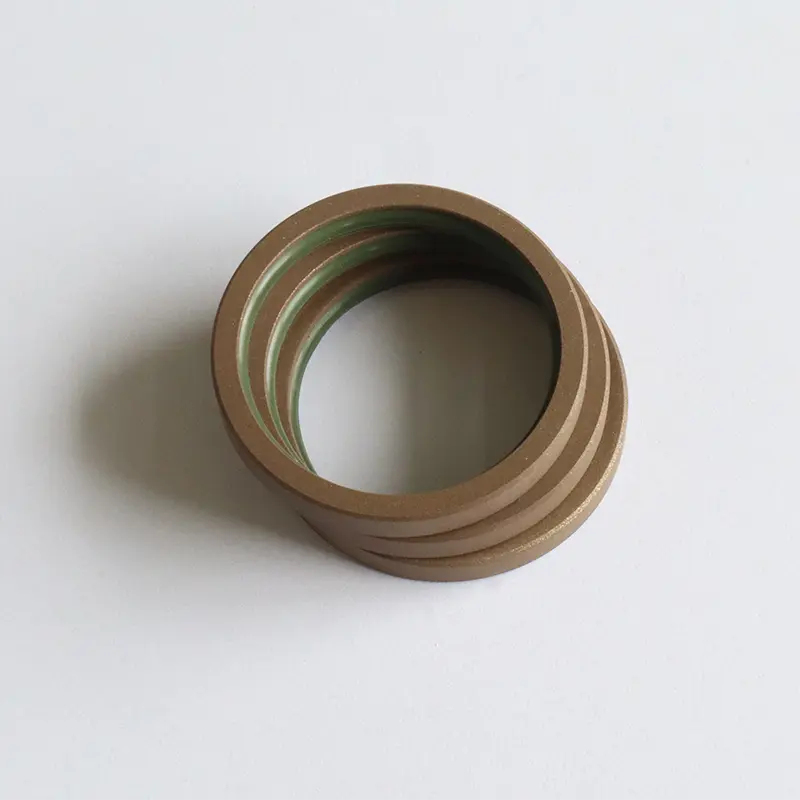

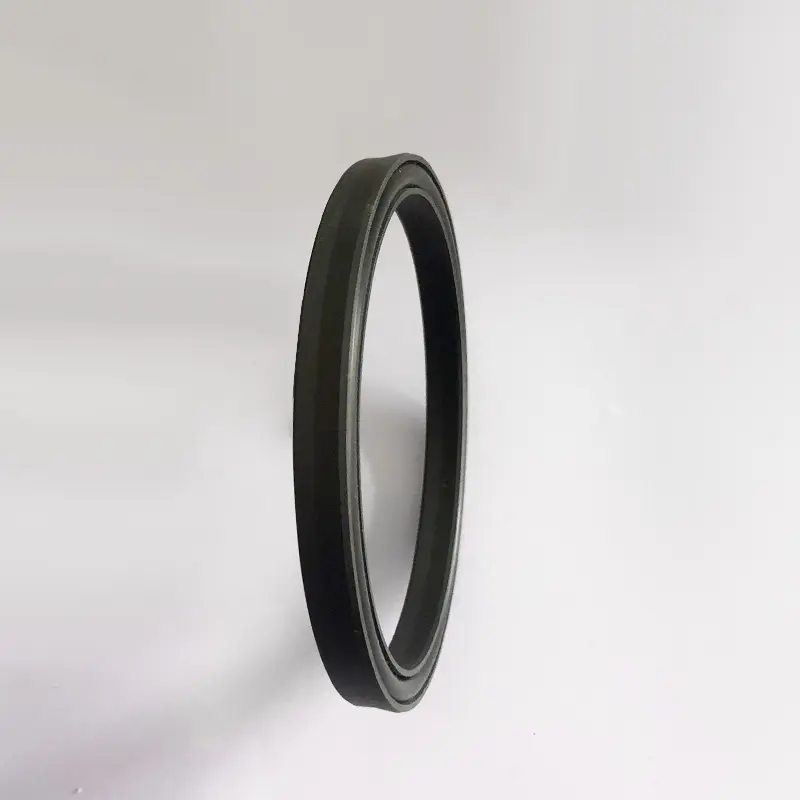

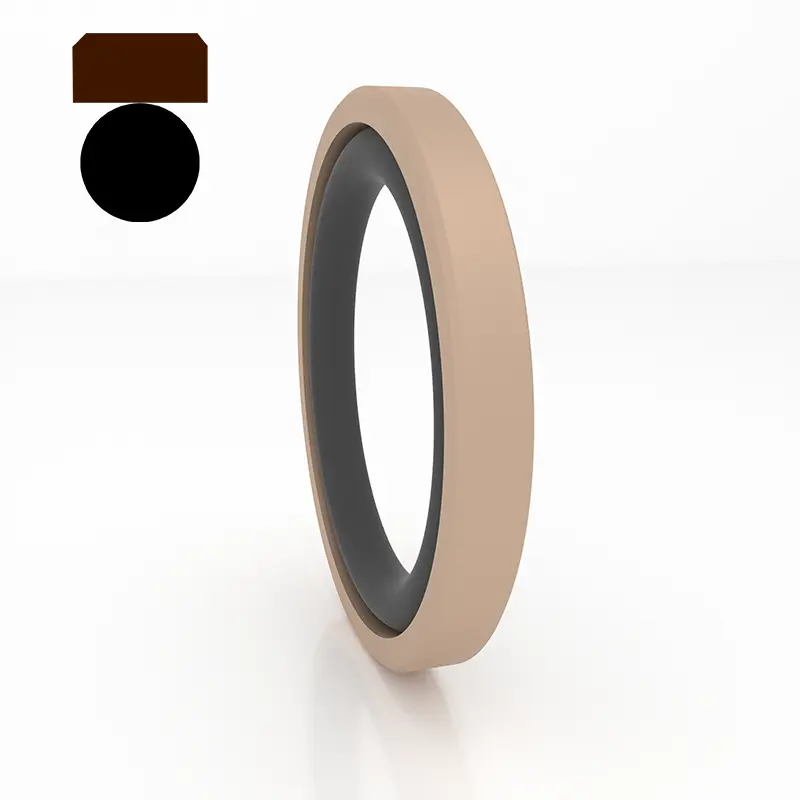

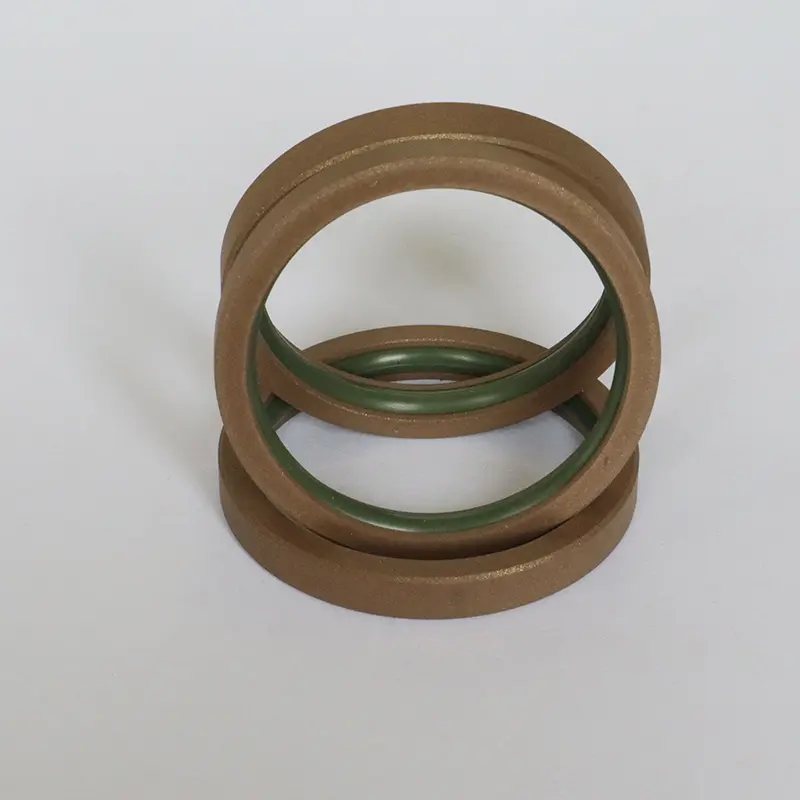

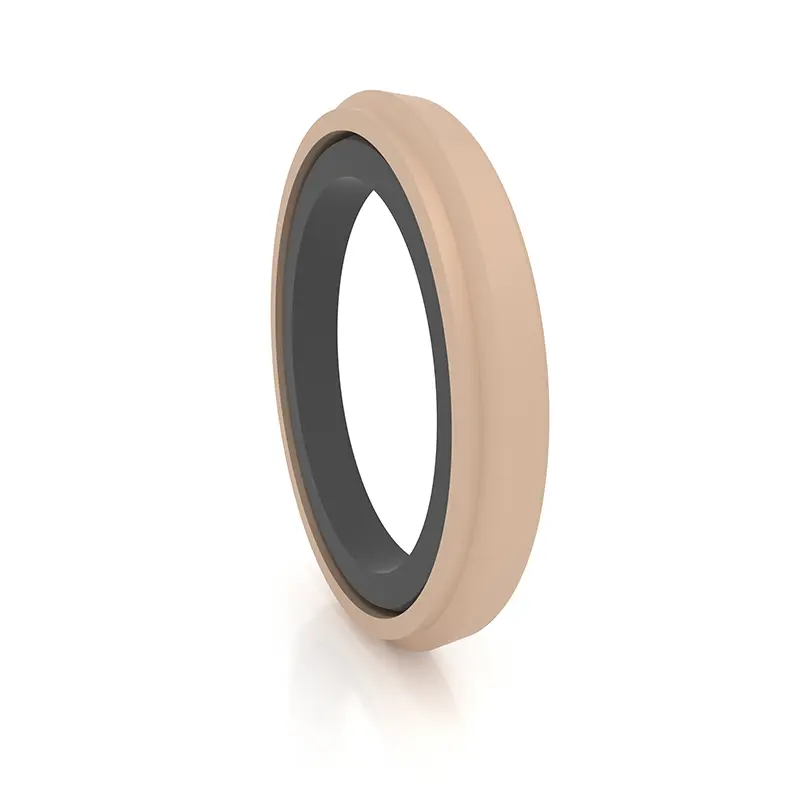

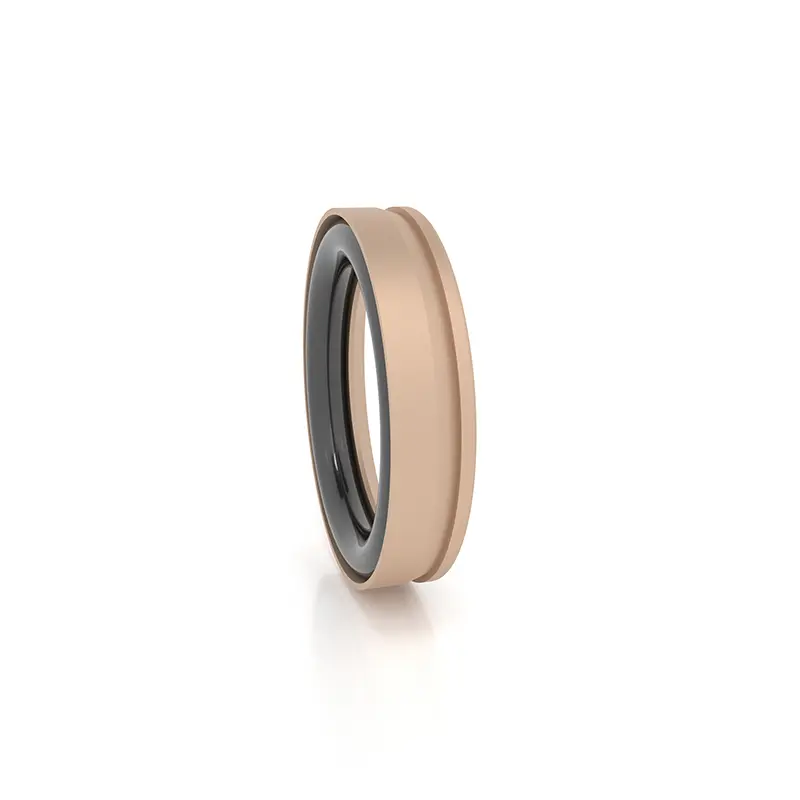

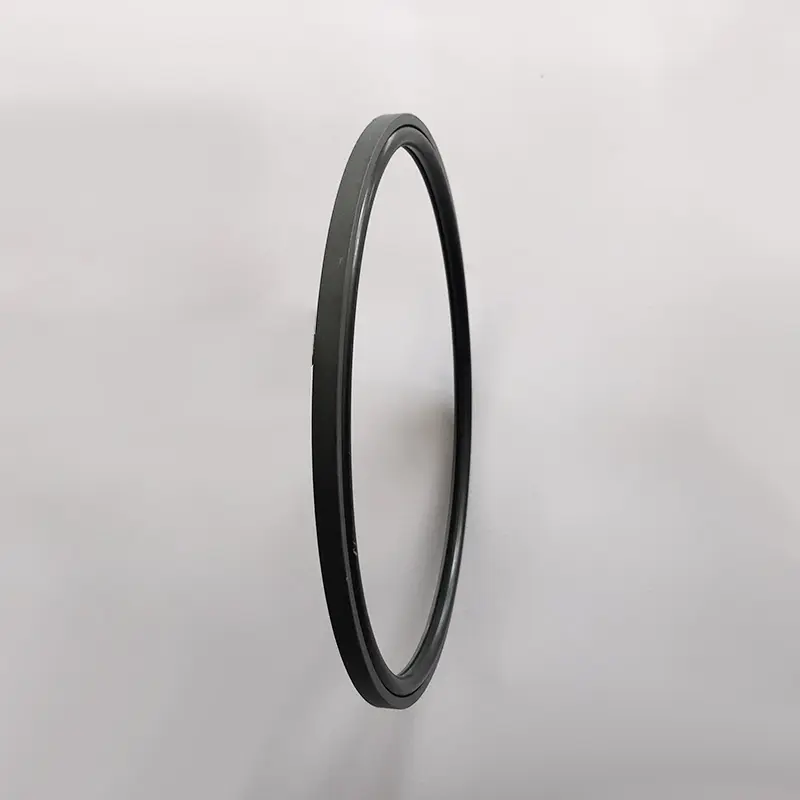

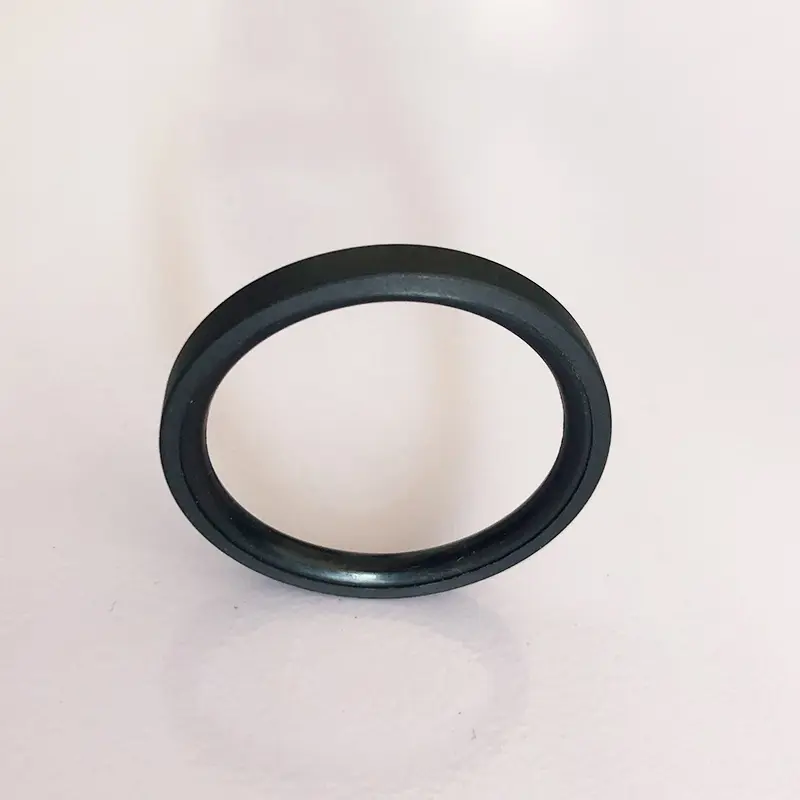

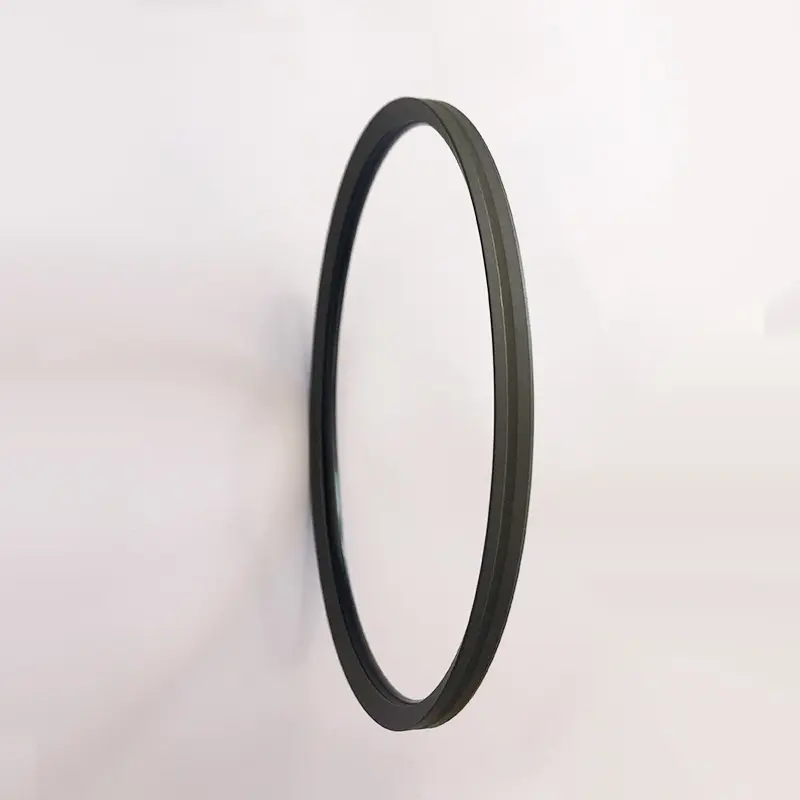

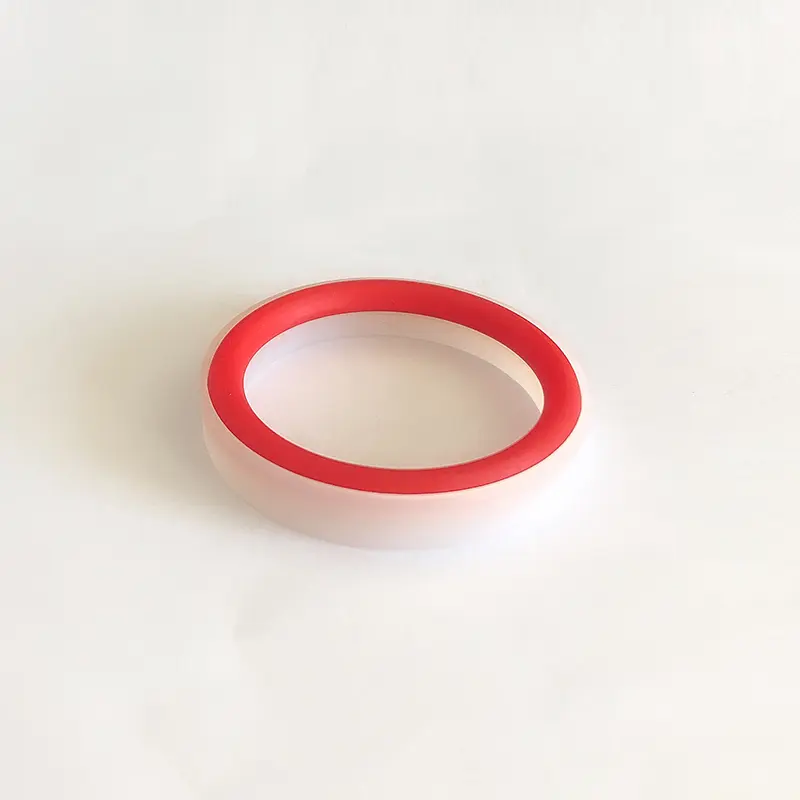

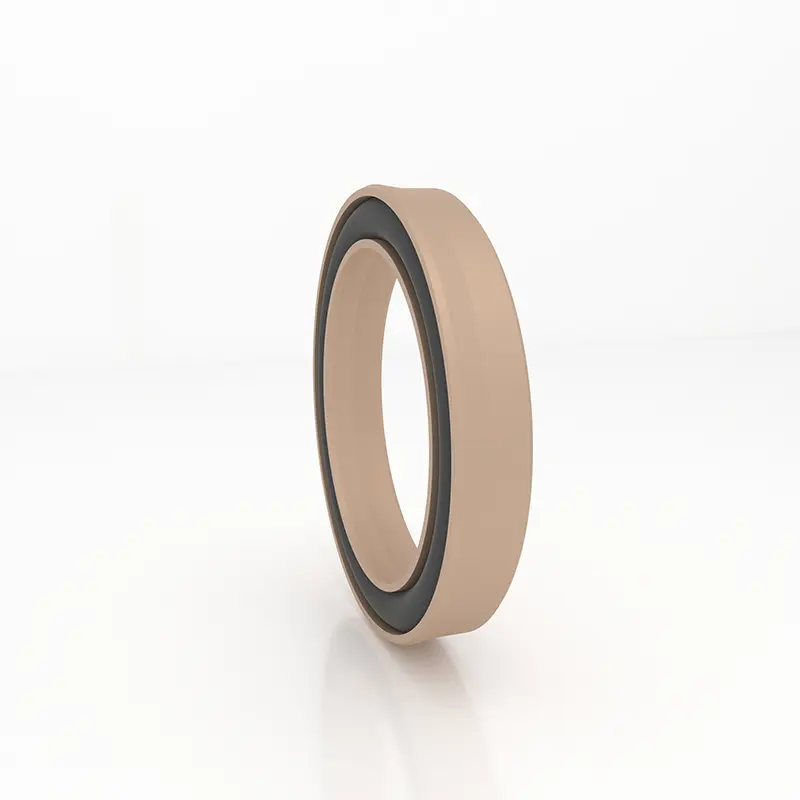

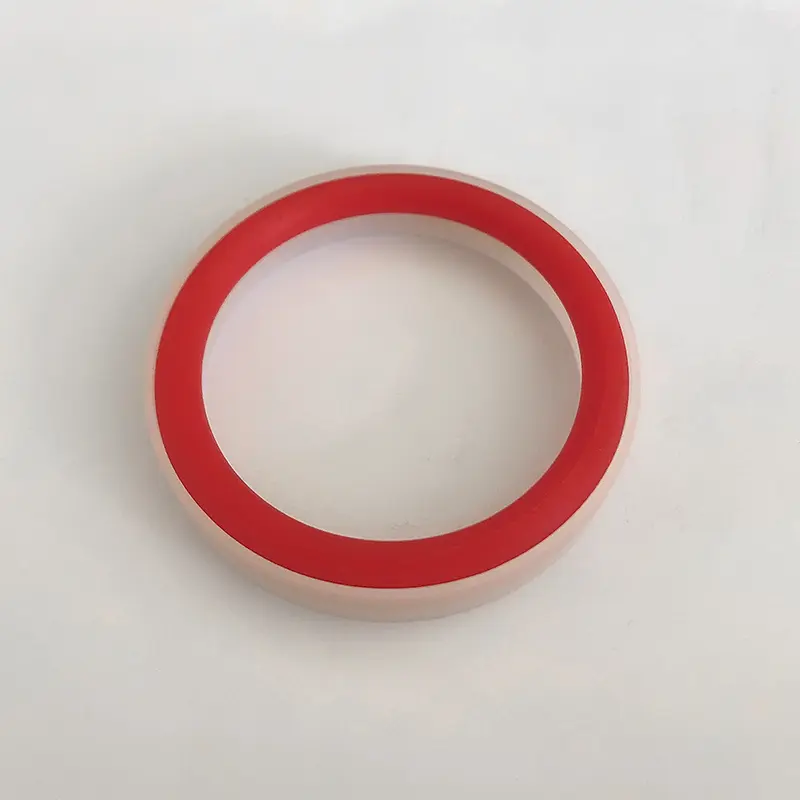

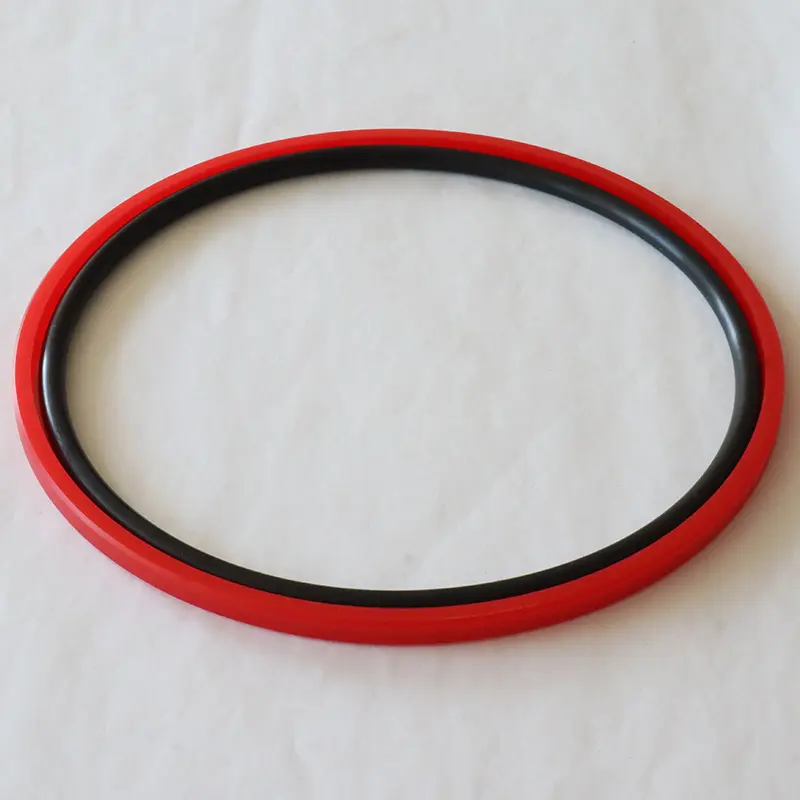

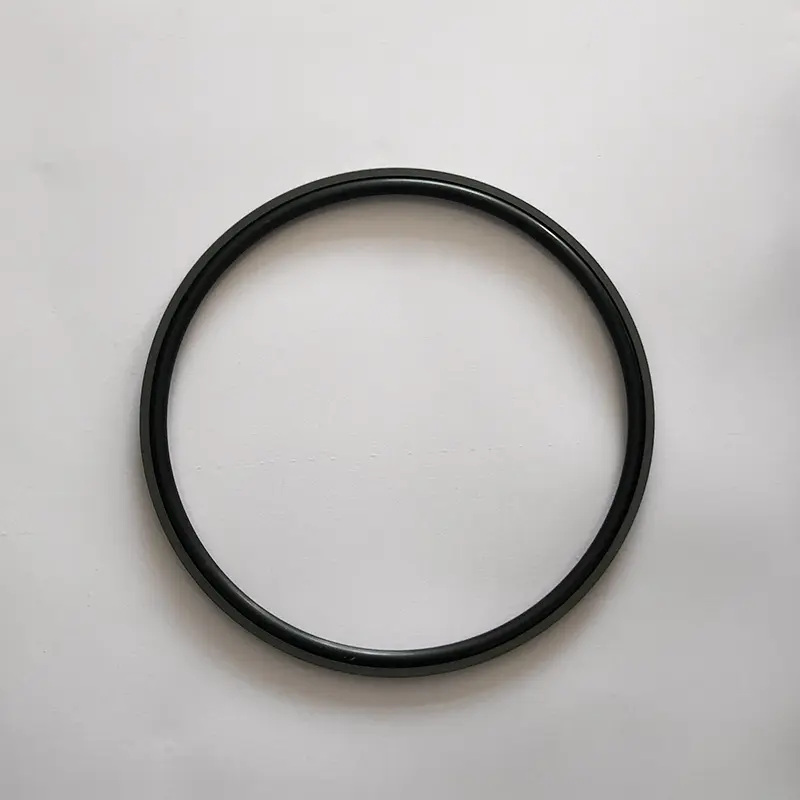

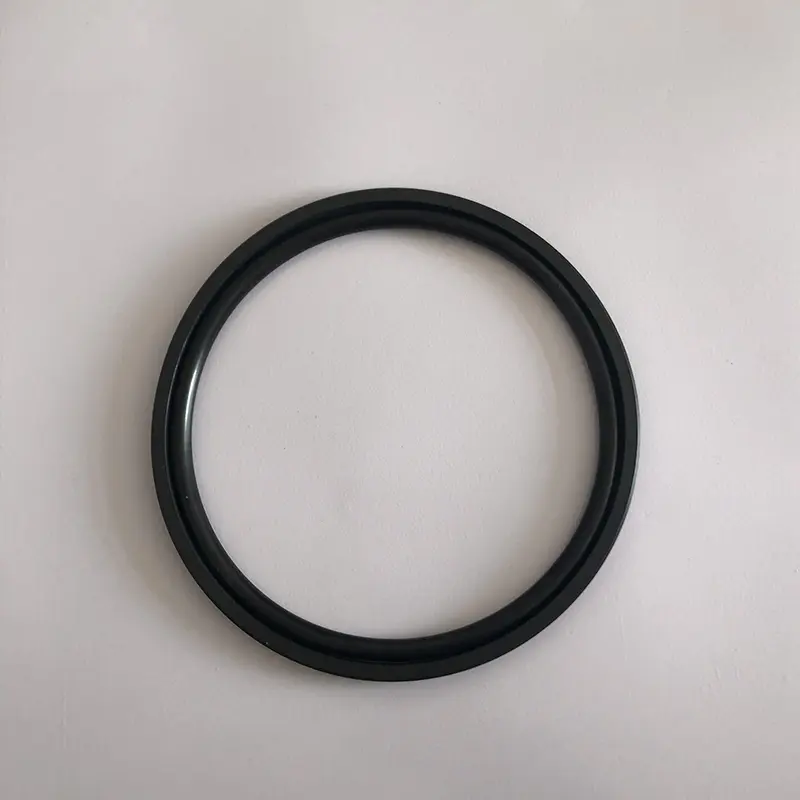

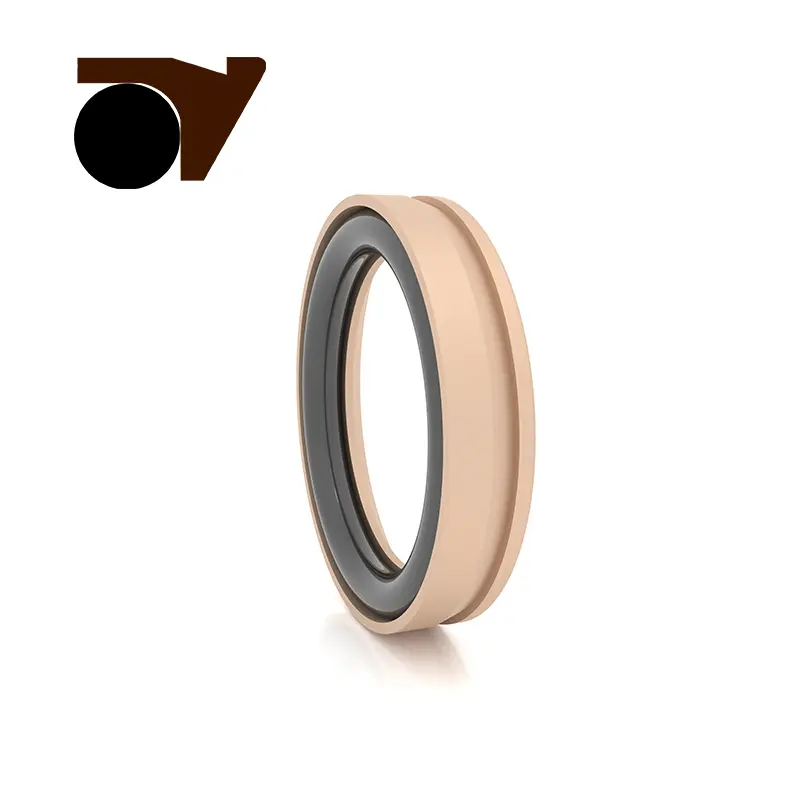

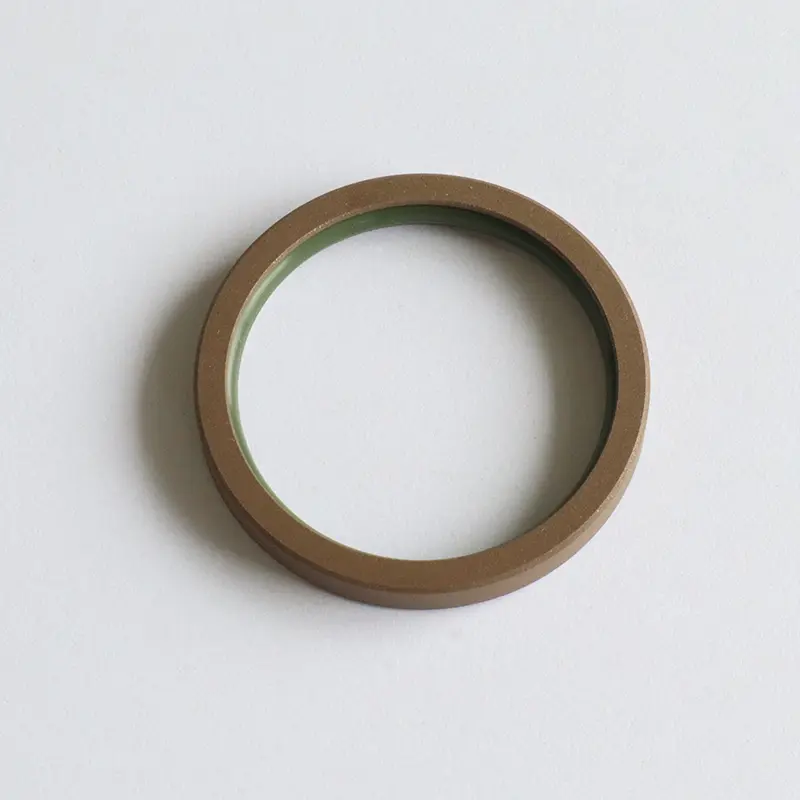

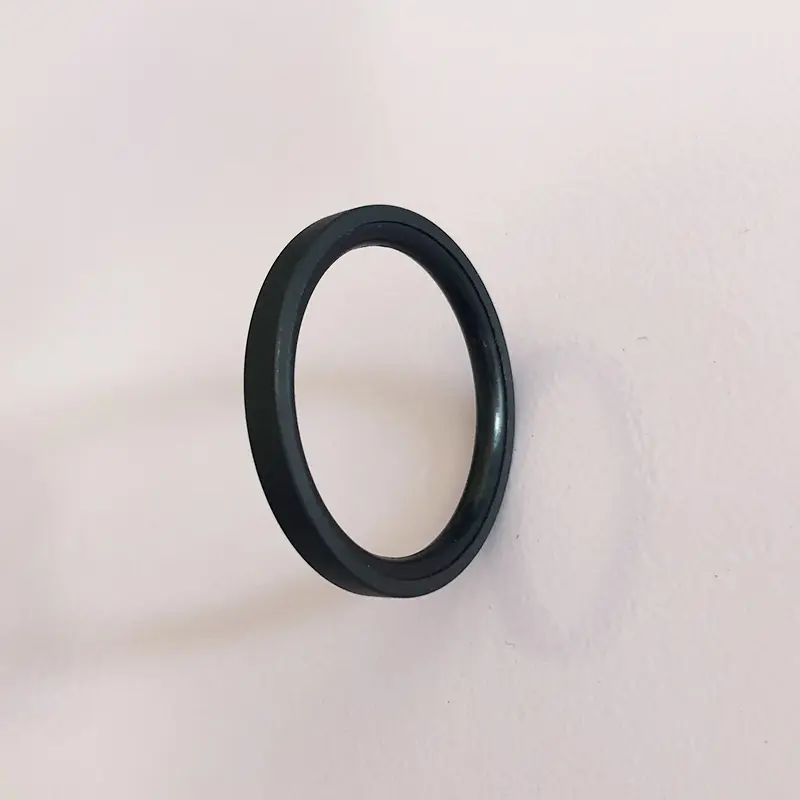

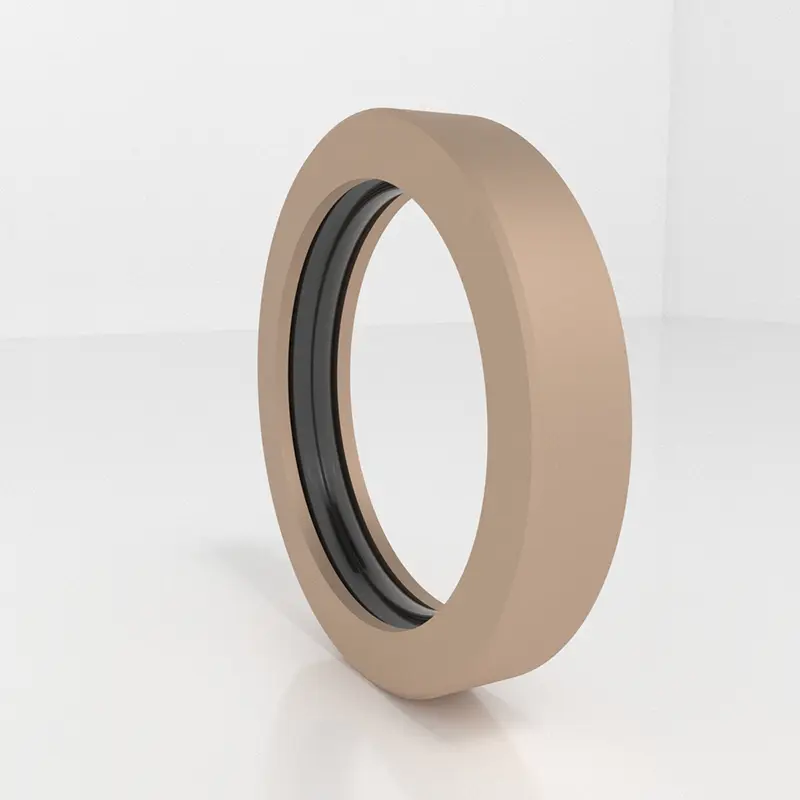

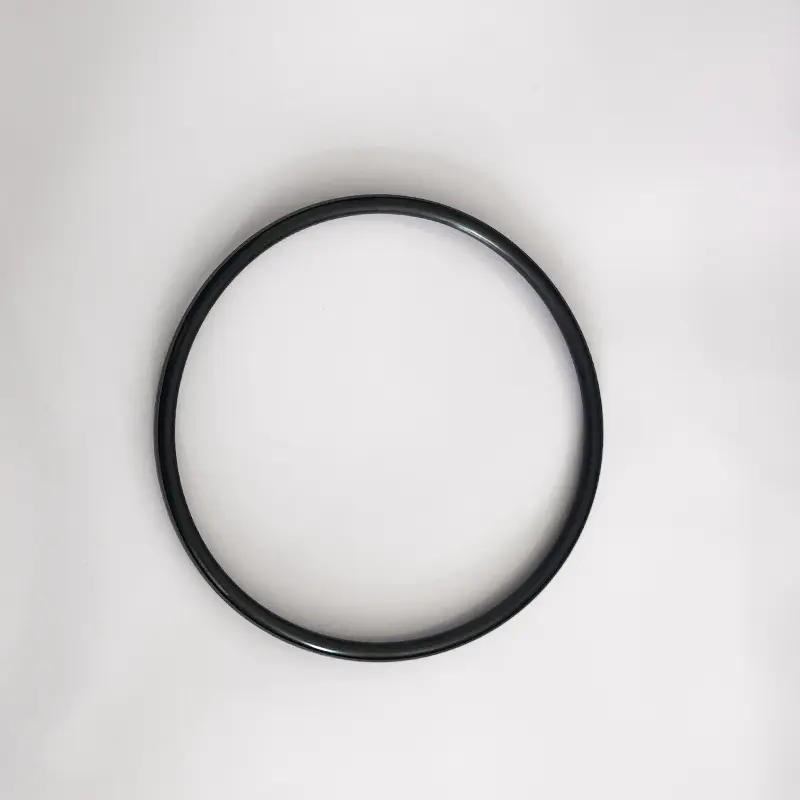

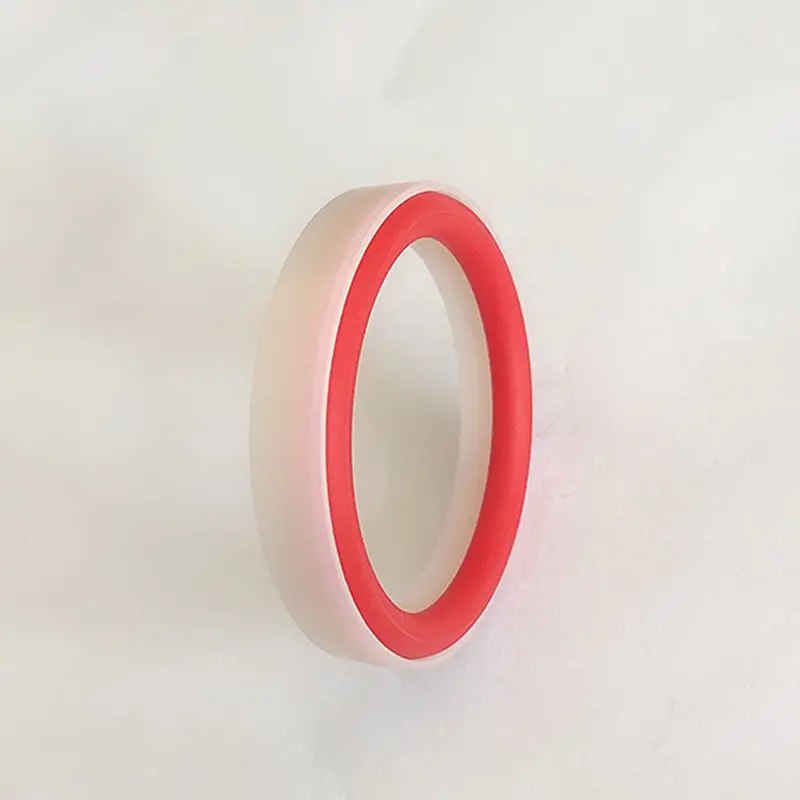

الأختام ذات الضغط العالي لثقوب المكبس ممتازة ، وتتألف من PTFE أو حلقات ختم خاصة على شكل مواد خاصة وحلقات مطاطية مرنة على شكل O. وفقًا للحلقات O المطابقة ، يتم تقسيمها إلى سلسلة RC58-RC64 (تم تكييفها مع GB1235) ، والتي يتم استخدامها خصيصًا لختم الحركة المتبادل الهيدروليكي.
تحتوي مادة PTFE على استقرار كيميائي قوي ، ومقاومة التآكل الحمضية والقلوية ، وتتكيف مع البيئات الكيميائية المعقدة. تعمل حلقة الختم وخاتم المطاط معًا لتحقيق تأثير ختم ممتاز.
في الهندسة البحرية ، يمكن أن توفر الأختام ذات الضغط العالي لثقوب المكبس حماية رئيسية للنظام الهيدروليكي لكاشفات أعماق البحار. ضغط المياه العميق مرتفع ومياه البحر تآكل للغاية. ميزة المواد هي واحدة من المتطلبات المسبقة للمنتج لتوفير مقاومة عالية للضغط ومقاومة التآكل.
في تصنيع الآلات الثقيلة ، تستفيد أذرع التلسكوبية الكبرى الكبيرة كثيرًا. موقع البناء معقد ، وتحرك الأسلحة التلسكوبية بشكل متكرر ، ويختلف الضغط. مادة PTFE مقاومة للارتداء ، جنبا إلى جنب مع تصميم رفيع للشفاه ، والتعويض في الوقت الحقيقي للارتداء ، والختم الضيق ، ومخاطر الفشل المخفضة.
في مجال مركبات الطاقة الجديدة ، تعتبر الأختام ذات الضغط العالي لثقوب المكبس حاسمة أيضًا. في المكونات الهيدروليكية EPS ، تكون المادة مستقرة ويمكن أن تغلق بدقة في وجه تآكل الزيت الهيدروليكي وتغيرات درجة الحرارة ؛ في نظام الفرامل ، للتأثير عالي الضغط وتآكل سائل الفرامل ، تمنع الهيكل الخاص وحلقة ختم السمك المحسن بشكل صارم التسرب وضمان السلامة.
تحتوي الأختام ذات الضغط العالي لثقوب المكبس التي ننتجها على بعض الطرز ذات تصميم الشفاه الرقيق مع تعويض جيد وختم ممتاز. يتم تحسينها جيدًا لضغط الماء ووسائل الإعلام المنخفضة. الهيكل الخاص مقاوم للضغط العالي وله جودة مواد ممتازة. هذا هو الخيار الأفضل لفتح الختم الفعال.
ميزات المنتج:
1.
2. الحياة الطويلة ، يمكن استخدامها لأختام التشحيم الخالية من الزيت.
3.
4. يمكن استخدامها لختم الماء ووسائط اللزوجة المنخفضة الأخرى
اختيار المواد
1. المواد الخاصة بحلقات O هي: R01 Nitrile Rubber (NBR) ، R02 fluororubber (FKM) ، إلخ.
2. مواد حلقة الختم: المواد القياسية PTFE3 ، المواد الاختيارية الأخرى PTFE1 ، PTFE2 ، PTFE4 ، مواد لدن بالحرارة المركبة.
| ظروف العمل المعمول بها من الأختام ذات الضغط العالي لثقوب المكبس (يجب ألا تظهر قيم الحد في نفس الوقت) | |||||
| حساب تعريفي | نموذج | ضغط (MPA) |
درجة الحرارة (℃) | السرعة (م/ث) | وسائط |
 |
RC51/RC52 | ≤70 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | الزيت الهيدروليكي القائم على المعادن ، سائل مثبطات اللهب (HFA/HFB) ، الغاز ، إلخ. |
| -20 ~+180 (مطابقة O-Ring FKM) | |||||
 |
RC53/RC54 | ≤100 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | الزيت الهيدروليكي القائم على المعادن ، سائل مثبطات اللهب (HFA/HFB) ، الغاز ، إلخ. |
| -20 ~+180 (مطابقة O-Ring FKM) | |||||
 |
RC55 | ≤200 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | الزيت الهيدروليكي المعدني ، سائل مثبطات اللهب (HFA/HFB) ، الماء ، إلخ. |
| -20 ~+180 (مطابقة O-Ring FKM) | |||||
 |
RC56/RC57 | ≤100 | 35 ~+100 (مطابقة O-Ring NBR) | ≤6 | الزيت الهيدروليكي القائم على المعادن ، سائل مثبطات اللهب (HFA/HFB) ، الغاز ، إلخ. |
| -20 ~+180 (مطابقة O-Ring FKM) | |||||
 |
RC58/RC59 | ≤200 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | الزيت الهيدروليكي المعدني ، سائل مثبطات اللهب (HFA/HFB) ، الماء ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) | |||||
 |
RC60 | ≤260 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | الزيت الهيدروليكي المعدني ، سائل مثبطات اللهب (HFA/HFB) ، الماء ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) | |||||
 |
RC61 | ≤60 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | الزيت الهيدروليكي المعدني ، سائل مثبطات اللهب (HFA/HFB) ، الماء ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) | |||||
 |
RC61-B | ≤60 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | الزيت الهيدروليكي المعدني ، سائل مثبطات اللهب (HFA/HFB) ، الماء ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) | |||||
 |
RC62 | ≤60 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | الزيت الهيدروليكي المعدني ، سائل مثبطات اللهب (HFA/HFB) ، الماء ، إلخ. |
| -20 ~+200 (مطابقة O-Ring FKM) | |||||
 |
RC63/SPGC | ≤20 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | الزيت الهيدروليكي القائم على المعادن ، سائل مثبطات اللهب (HFA/HFB) ، الغاز ، إلخ. |
| -20 ~+180 (مطابقة O-Ring FKM) | |||||
 |
RC64 | ≤20 | -35 ~+100 (مطابقة O-Ring NBR) | ≤6 | الزيت الهيدروليكي القائم على المعادن ، سائل مثبطات اللهب (HFA/HFB) ، الغاز ، إلخ. |
| -20 ~+180 (مطابقة O-Ring FKM) | |||||
 |
نعم | ≤50 | -35 ~+110 (مطابقة O-Ring NBR) | ≤1 | الزيت الهيدروليكي المعدني ، سائل مثبطات اللهب (HFA/HFB) ، إلخ. |
مثال على الطلب:
طراز الطلب RC51-80X70X7.6-PTFE3-R01
قطر الأسطوانة النموذجية x أخدود قطر x أخدود عرض PTFE3 رمز المادة PTFE المعدلة
طراز الطلب RC53-80X69.6X9.8-PTFE3 -R01
قطر الأسطوانة النموذجية x أخدود قطر X Groove عرض PTFE3 Materive Material Code R01- O-Ring Code
طراز الطلب RC55-80X69.4X10.6-PTFE3-R01
قطر الأسطوانة النموذجية x أخدود قطر X Groove عرض PTFE3 Materive Material Code R01- O-Ring Code
طراز الطلب RC56-80X70X9.2-PTFE3 -R01
قطر الأسطوانة النموذجية x أخدود قطر X Groove عرض PTFE3 Materive Material Code R01- O-Ring Code
طراز طلب OK-80X59X8 قطر الأسطوانة x أخدود قطر X الأخدود

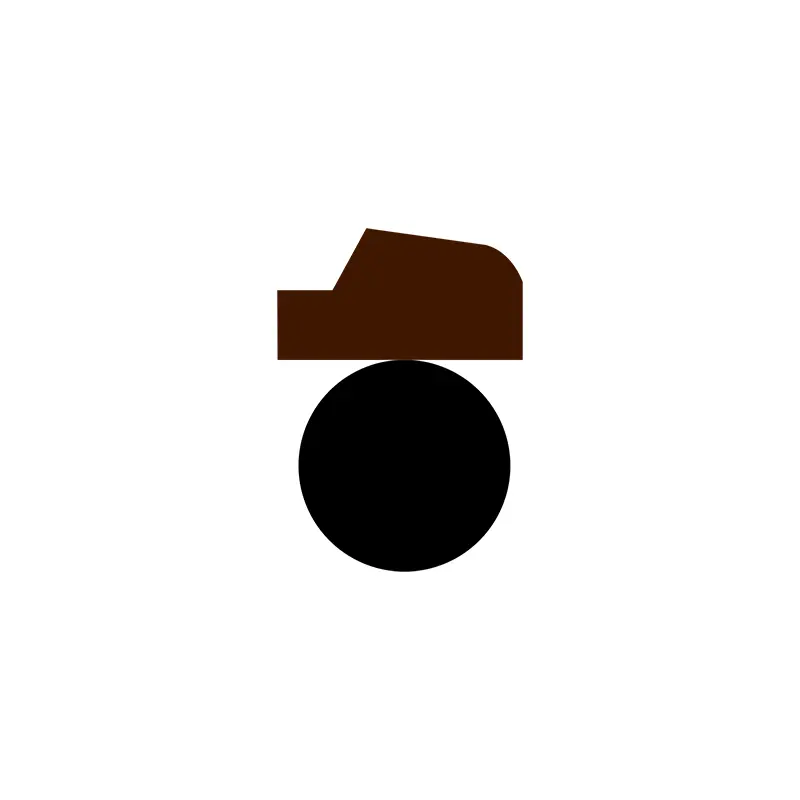

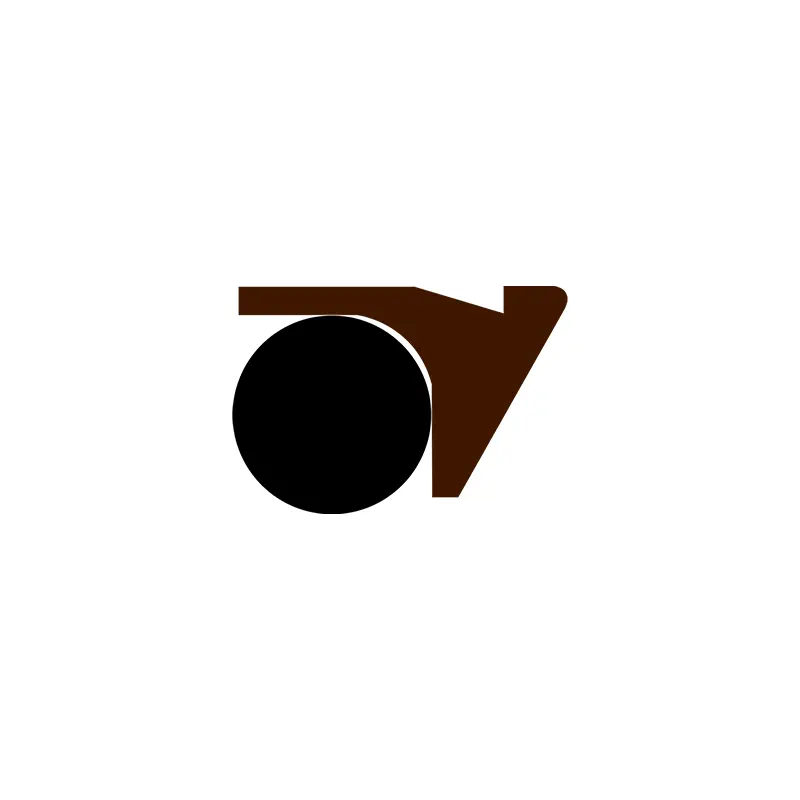

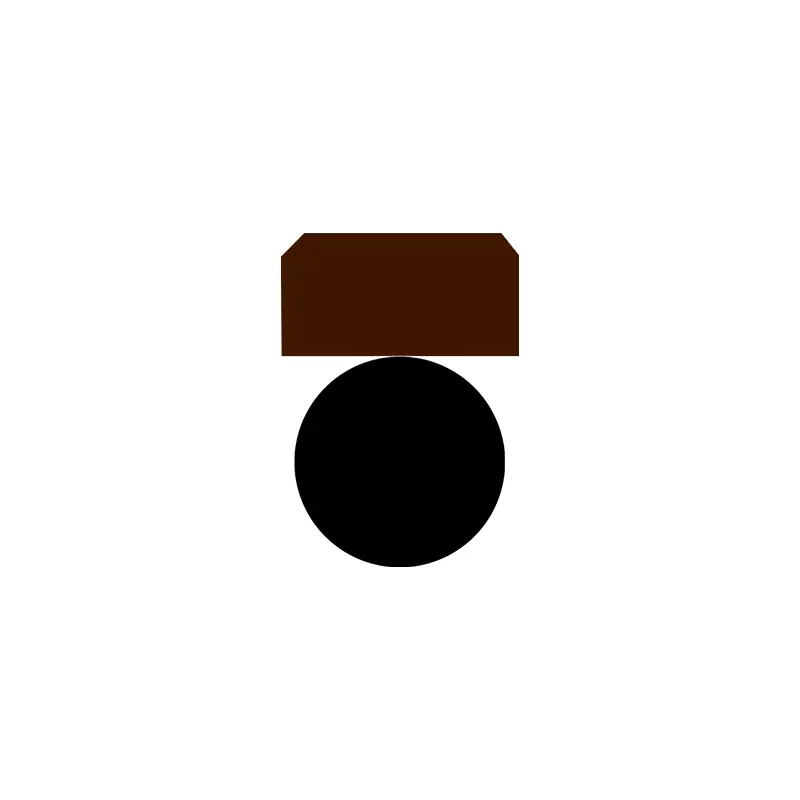

تحديد

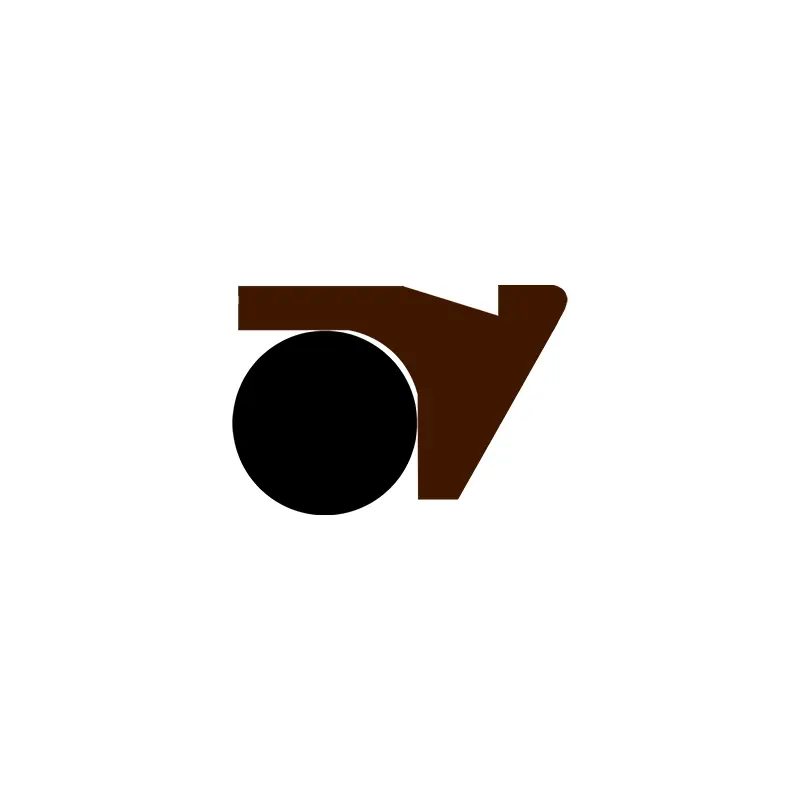

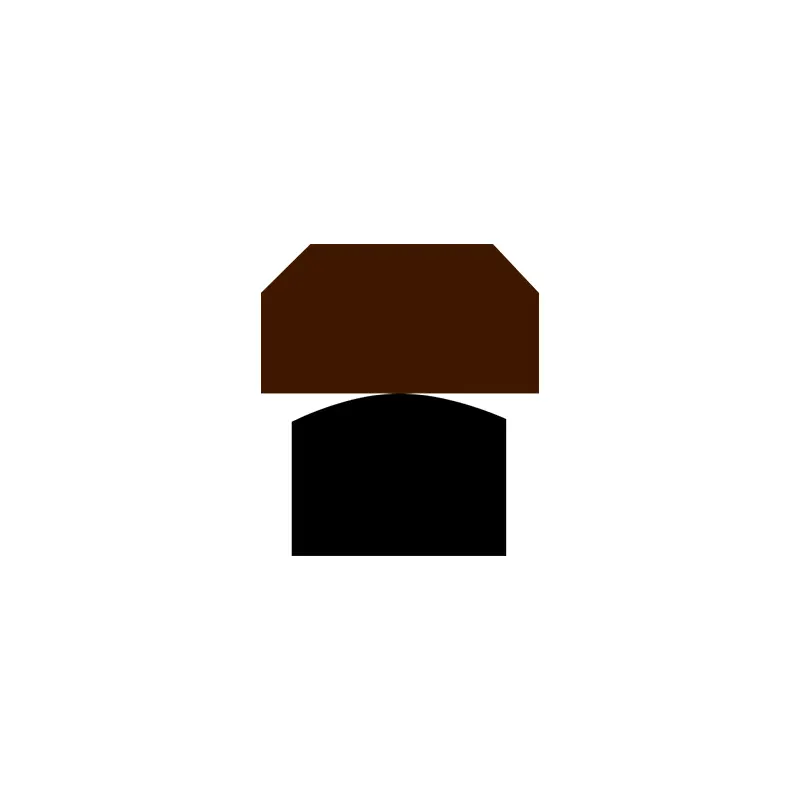

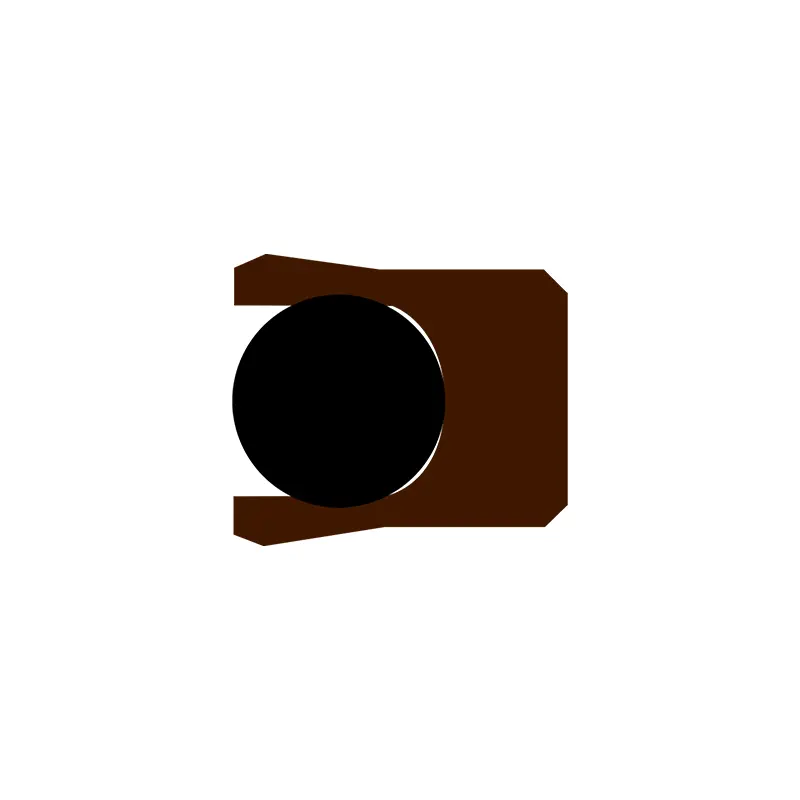

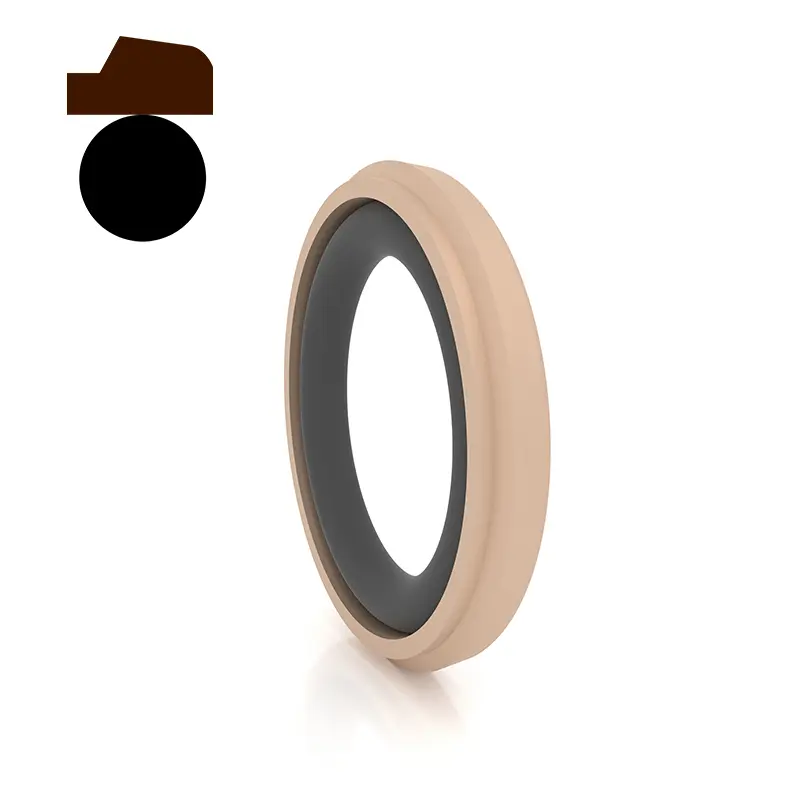

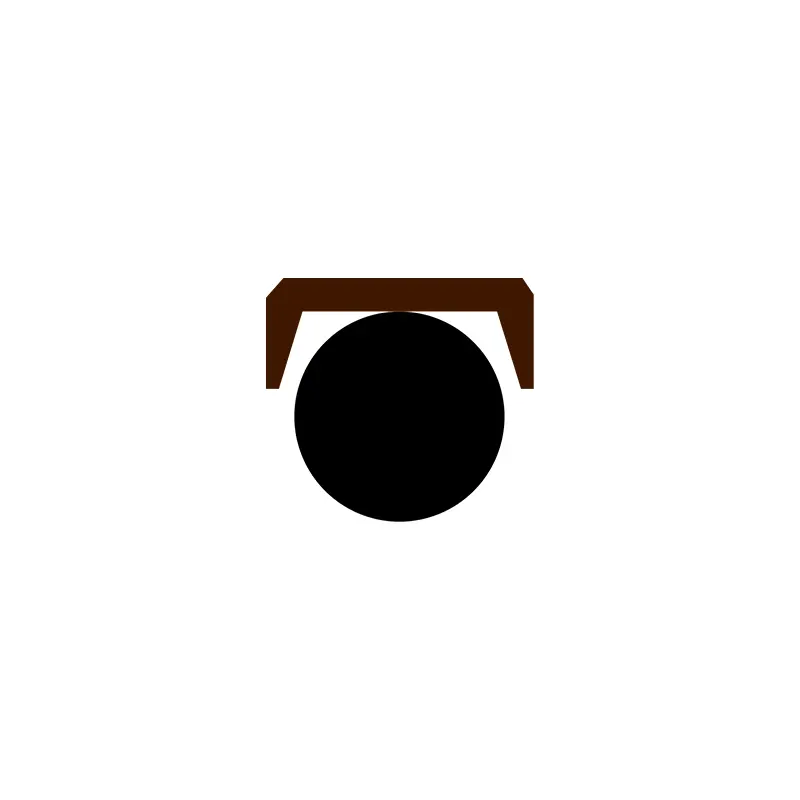

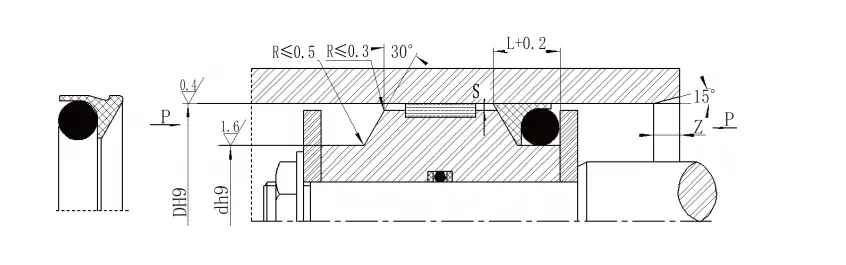

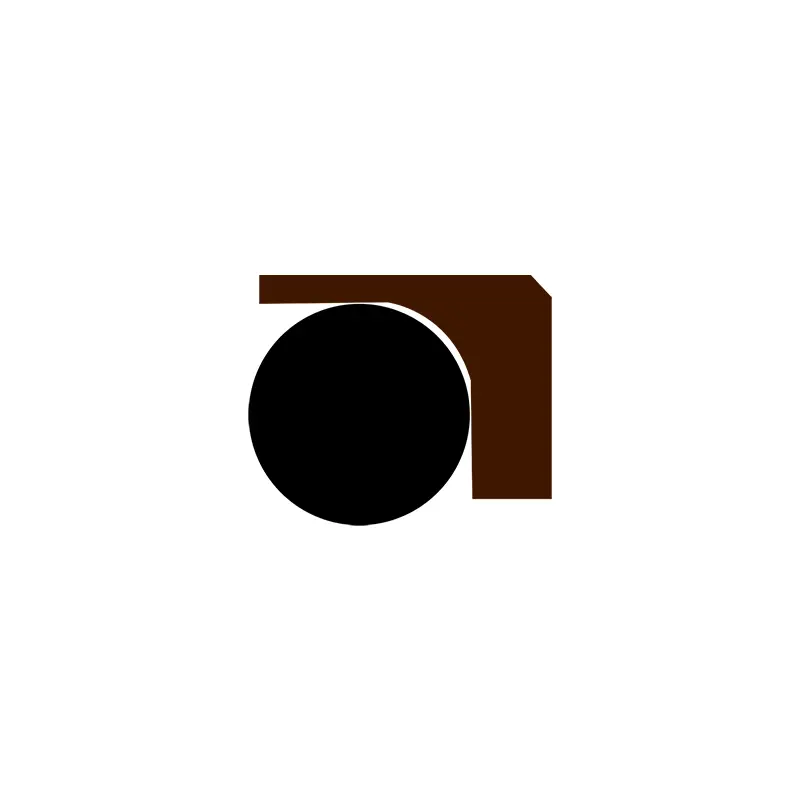

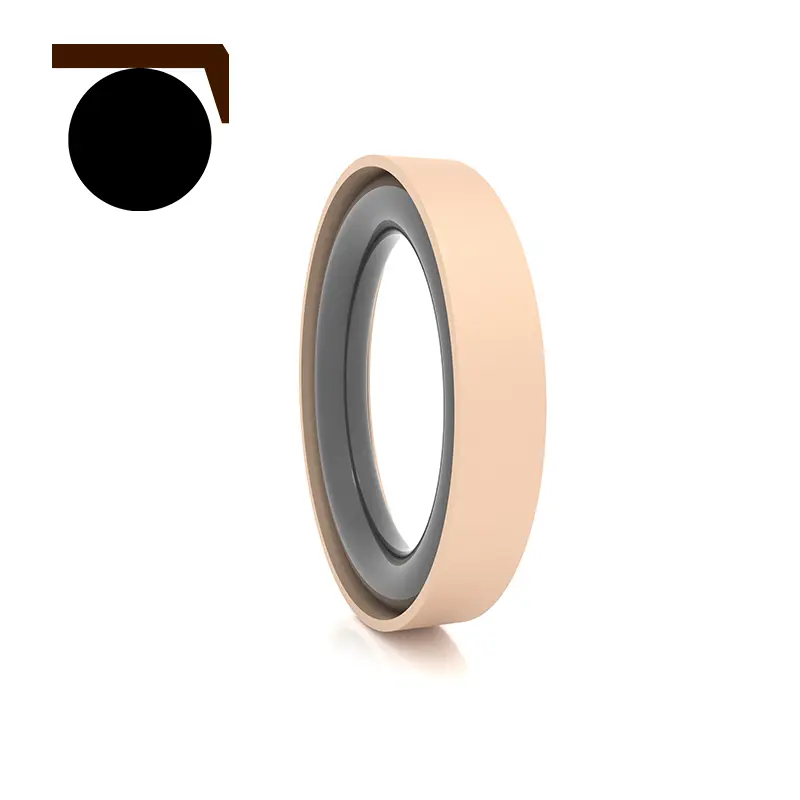

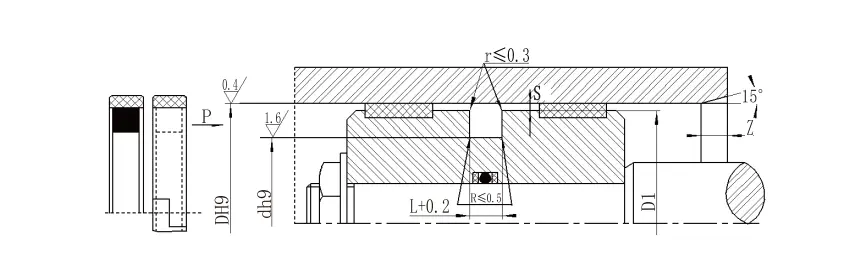

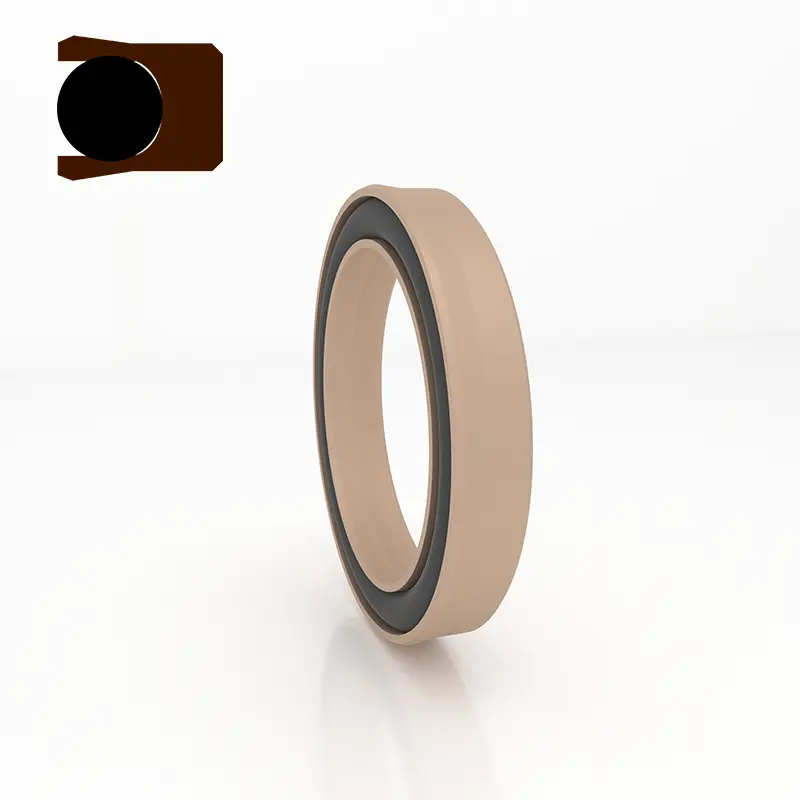

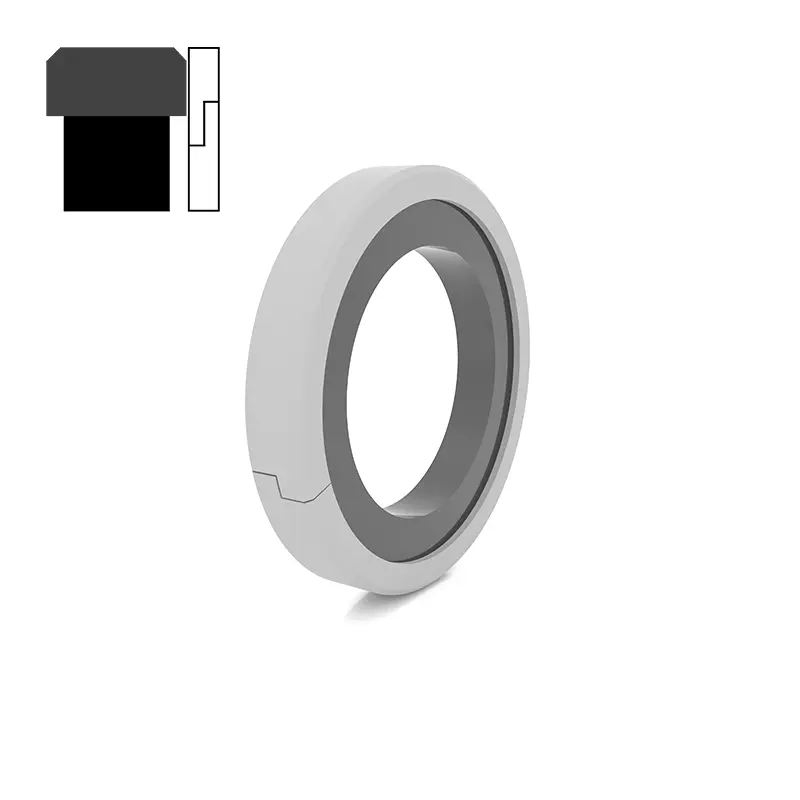

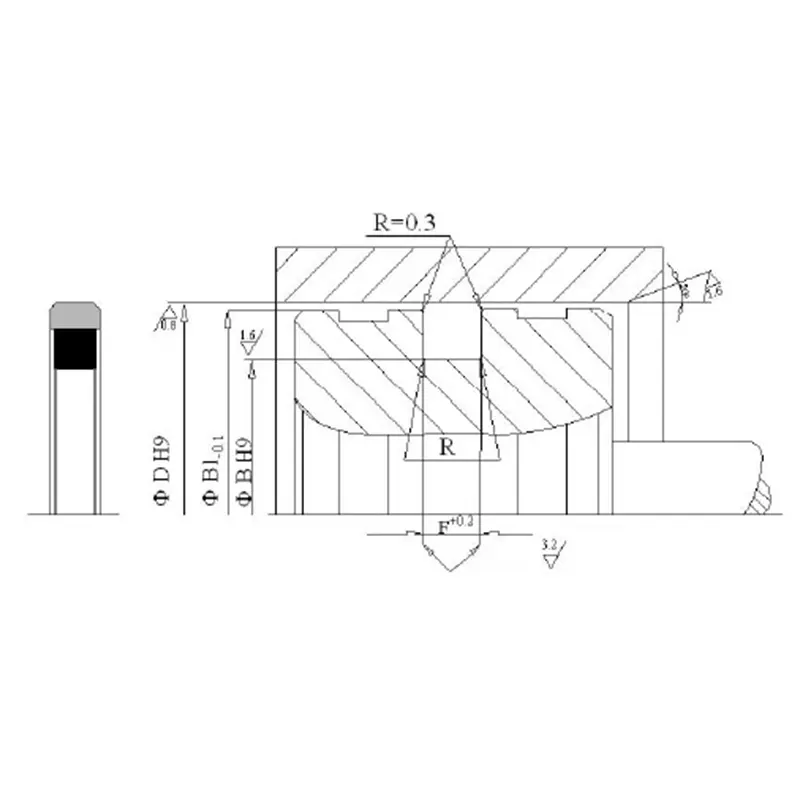

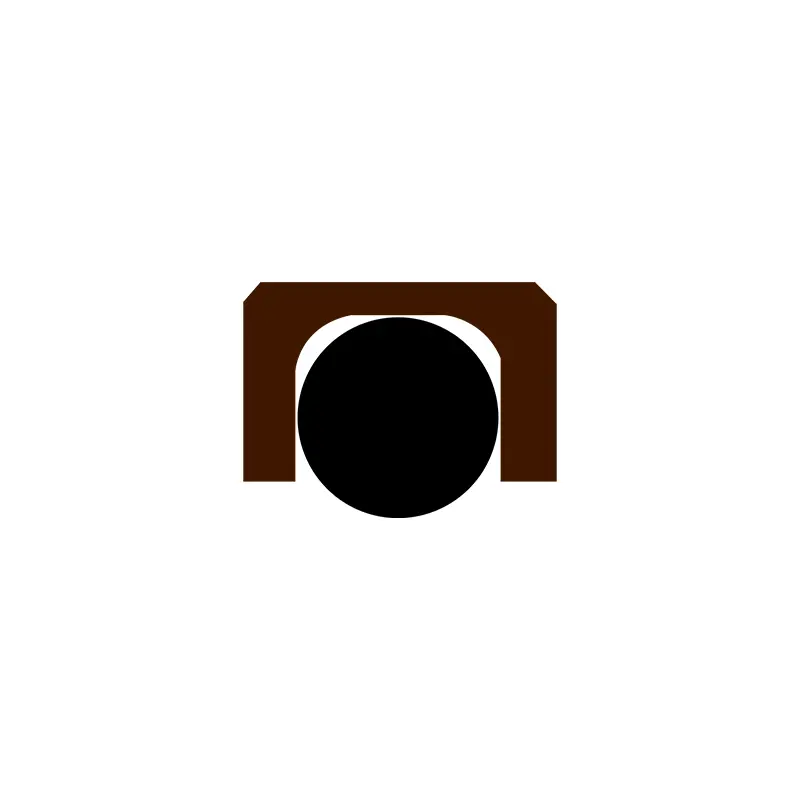

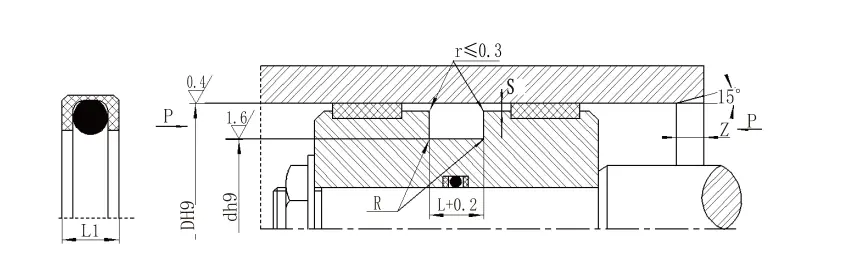

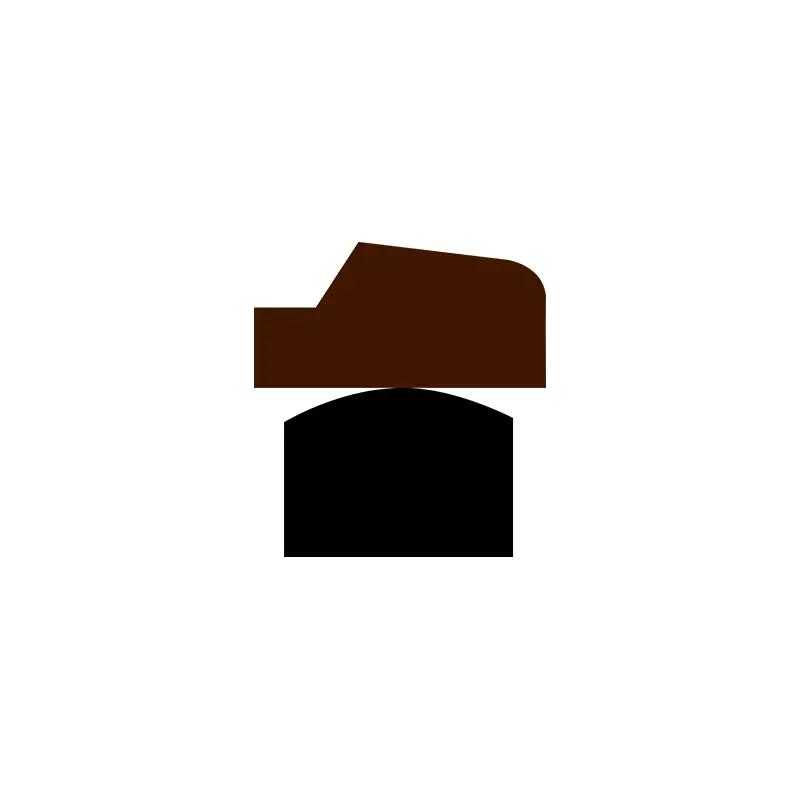

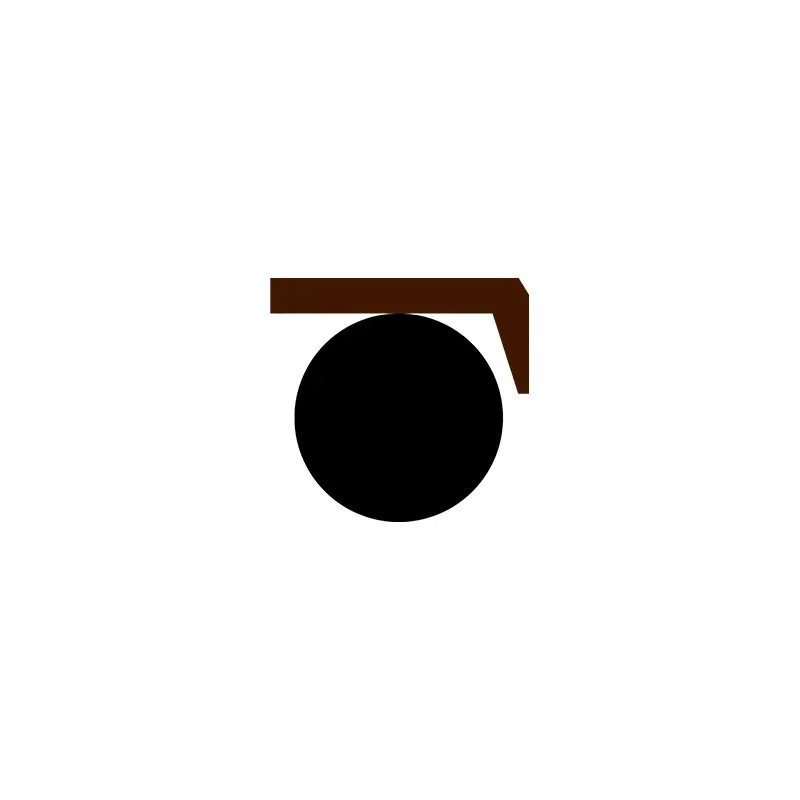

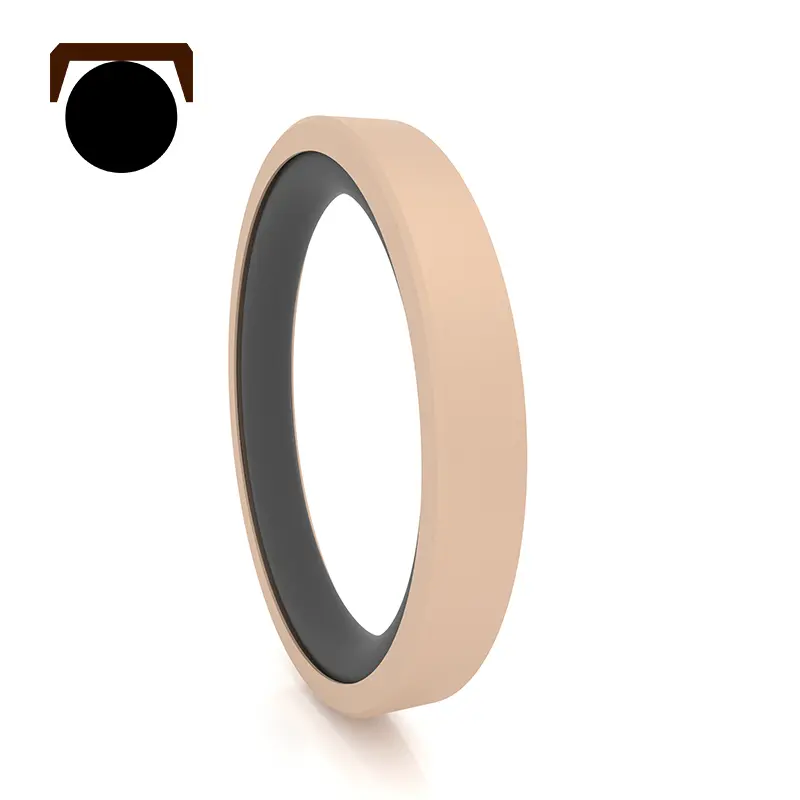

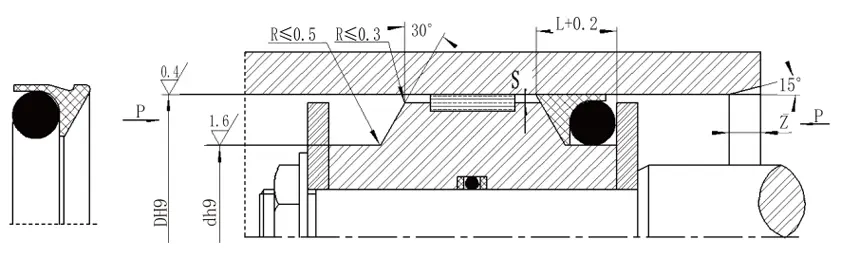

جدول معلمة مواصفات RC51 (أي مواصفات داخل نطاق المعلمة متوفرة)| النوع القياسي DH9 RC51 |
تحميل الضوء DH9 RC51-Q |
حمولة ثقيلة DH9 RC51-Z |
قطر الأخدود D H9 |
عرض الأخدود L+0.2 |
ختم ارتفاع L1 | التخليص الشعاعي قالأعلى | شامفر Zدقيقة |
قطر سلك الحلقة d0 |
|
| <20mpa | <40mpa | ||||||||
| 8 ~ 12 | 12.9 ~ 23.9 | - | D-3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12.9 ~ 23.9 | 24 ~ 49.9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 12.9 ~ 23.9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 690.9 | 24 ~ 49.9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690.9 | 691 ~ 999 | 50 ~ 121.9 | D-13.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690.9 | D-15.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 691 ~ 999 | D-17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| ملاحظة: 1. من الأسهل التثبيت في الأخاديد المغلقة> 30 مم باستخدام سلسلة تحميل الضوء. | |||||||||
| 2. يرجى استشارة شركتنا لتركيب الأخدود المغلق. | |||||||||
| 3. للضغط> 40 ميجا باسكال ، تستخدم مساحة الجذر من الختم H8/F8 التسامح المناسب. | |||||||||

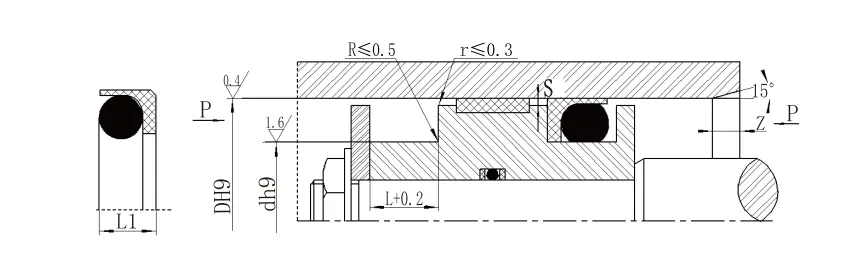

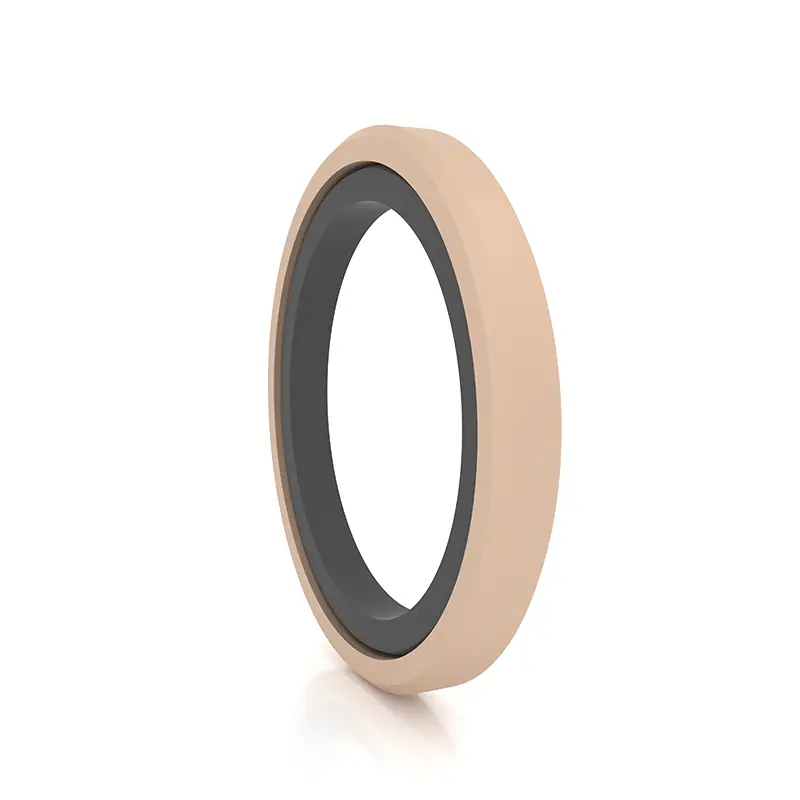

| مواصفات RC52 (مطابقة O-Ring GB1235) (تتوفر أي مواصفات داخل نطاق المعلمة) | ||||||
| نطاق الفتحة D H9 |
قطر الأخدود D H9 |
عرض الأخدود L+0.2 |
ارتفاع الختم L1 |
خلوص شعاعي Sالأعلى |
شامفر Zدقيقة |
قطر سلك الحلقة d0 |

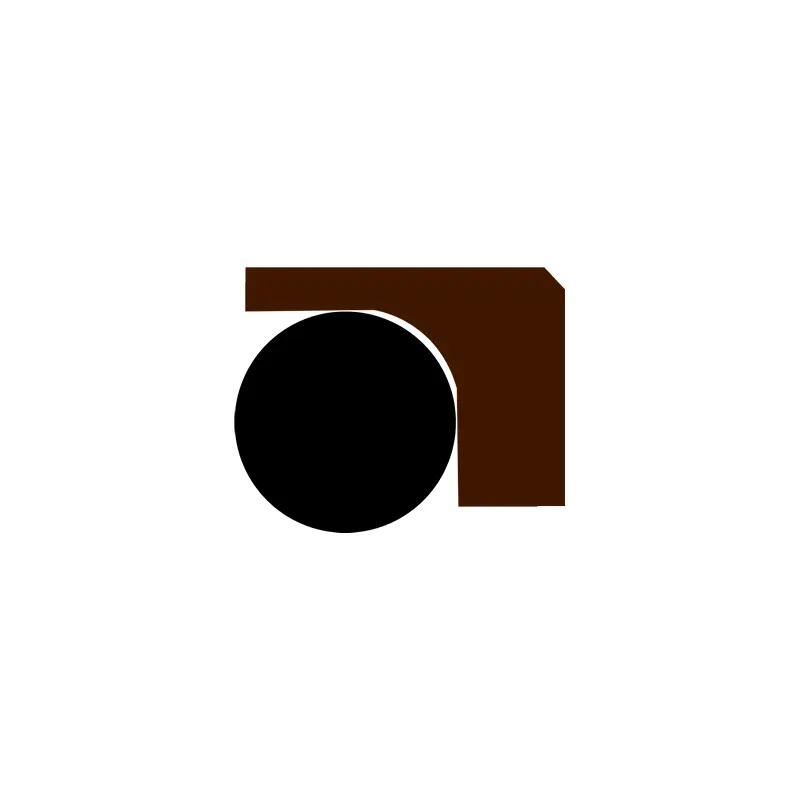

| 12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | D-15.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| طلب مثال RC52–80x69.2x8.2-PTFE3-R01 | ||||||
| قطر قطر الأسطوانة X أخدود قطر X Groove عرض PTFE3- تعديل رمز المادة PTFE R01- O-Ring Code | ||||||
| مواصفات RC53 (أي مواصفات ضمن نطاق المعلمة متوفرة) | ||||||
| نطاق الفتحة D H9 |
قطر الأخدود D H9 |
عرض الأخدود L+0.2 |
التخليص الشعاعي sالأعلى | شامفر Zدقيقة |
قطر سلك الحلقة dO |
|

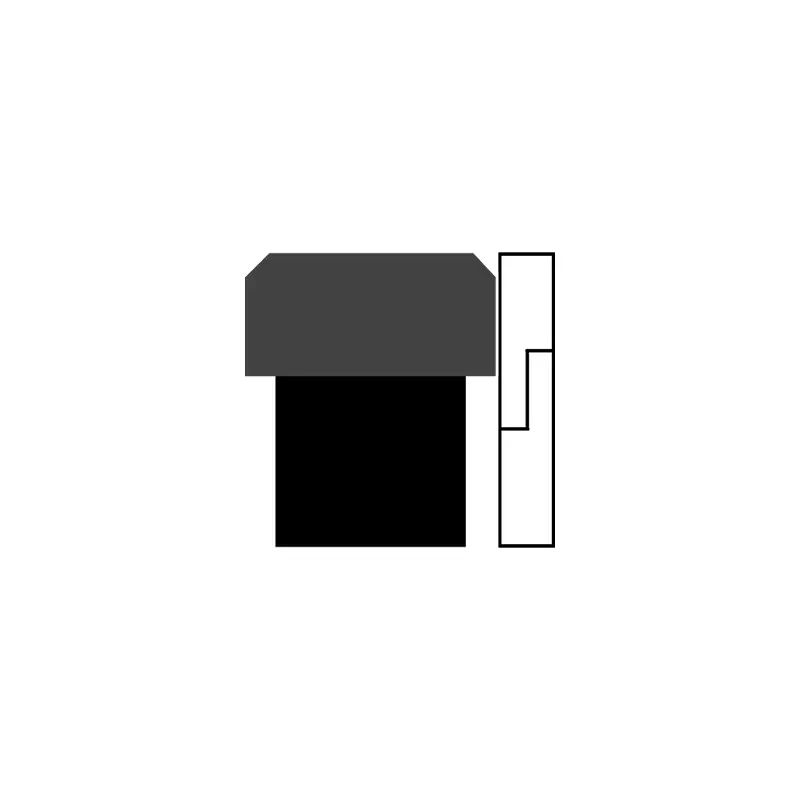

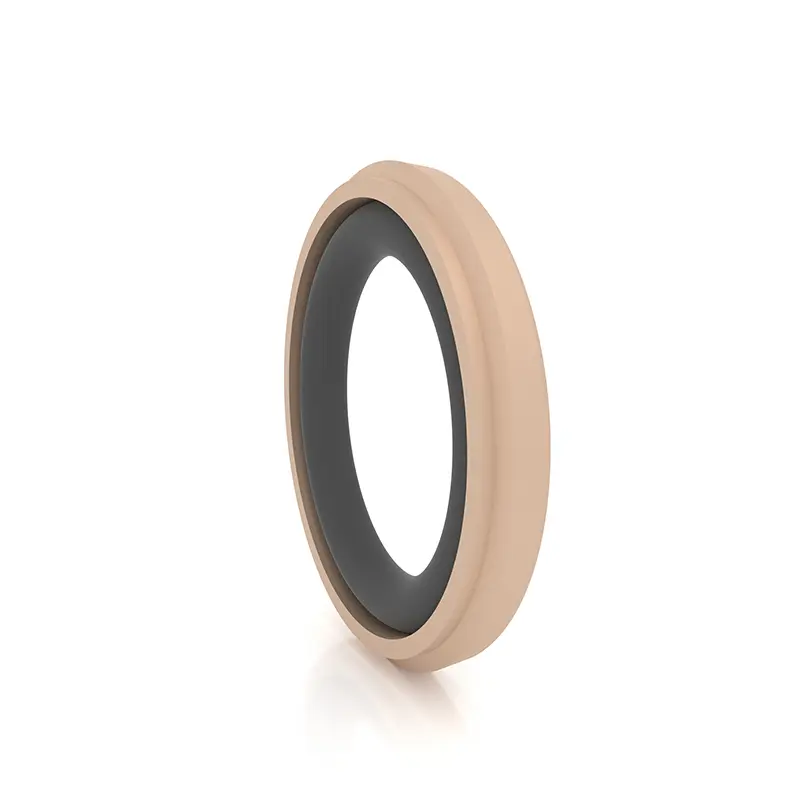

| <40mpa | <60mpa | |||||
| 13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | D-13.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| مواصفات RC54 (مطابقة O-Ring GB1235) (تتوفر أي مواصفات داخل نطاق المعلمة) | ||||||
| نطاق الفتحة D H9 | قطر الأخدود D H9 | عرض الأخدود ل+0.2 | التخليص الشعاعي sالأعلى | شامفر ضدقيقة | قطر سلك الحلقة دO | |
| <40mpa | <60mpa | |||||
| 12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| ملاحظة: للضغط> 60 ميجا باسكال ، تستخدم منطقة جذر الختم التسامح FIT H8/F8 ، وختم الضغط العالي الفائق SMAX <0.05. | ||||||
| نطاق الفتحة D H9 | قطر الأخدود D H9 | عرض الأخدود ل+0.2 | التخليص الشعاعي sالأعلى | شامفر ضدقيقة | قطر سلك الحلقة دO | |
| <40mpa | <60mpa | |||||
| 12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| ملاحظة: للضغط> 60 ميجا باسكال ، تستخدم منطقة جذر الختم التسامح FIT H8/F8 ، وختم الضغط العالي الفائق SMAX <0.05. | ||||||
| مواصفات RC56 (أي مواصفات ضمن نطاق المعلمة متوفرة) | ||||||||||
| النوع القياسي DH9 RC56 |
تحميل الضوء DH9 RC56-Q. |
حمولة ثقيلة DH9 RC56-Z |
قطر الأخدود D H9 |
عرض الأخدود L+0.2 |
ختم ارتفاع L1 | زوايا مستديرة RMAX |
التخليص الشعاعي قالأعلى | شامفر Zدقيقة |
قطر سلك الحلقة دO | |
| <20mpa | <40mpa | |||||||||
| 8 ~ 12.9 | 13 ~ 23.9 | - | D-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23.9 | 24 ~ 49.9 | 8 ~ 12.9 | D -5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 13 ~ 23.9 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 629 | 24 ~ 49.9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121.9 | D-13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| ملاحظة: 1. للضغوط> 60 ميجا باسكال ، تستخدم منطقة جذر الختم تسامح مطابقة H8/F8 ، وختم الضغط العالي الفائق Smax <0.05. 2. لأقطار الأسطوانة> 30 مم ، يمكن تثبيته في أخاديد مغلقة. يرجى استشارة شركتنا. | ||||||||||
| مواصفات RC57 (مطابقة O-Ring GB1235) (تتوفر أي مواصفات داخل نطاق المعلمة) | ||||||||
| نطاق الفتحة D H9 | قطر الأخدود D H9 | عرض الأخدود ل+0.2 | ارتفاع الختم L1 | زوايا مستديرة RMAX | التخليص الشعاعي قالأعلى | شامفر ضدقيقة | قطر سلك الحلقة دO | |
| <20mpa | <40mpa | |||||||
| 8 ~ 27 | D -4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| طلب مثال RC57–80x69.2x9.8-PTFE3-R01 | ||||||||
| قطر قطر الأسطوانة النموذجي X أخدود قطر X Groove عرض PTFE3 ، رمز المواد R01 | ||||||||
