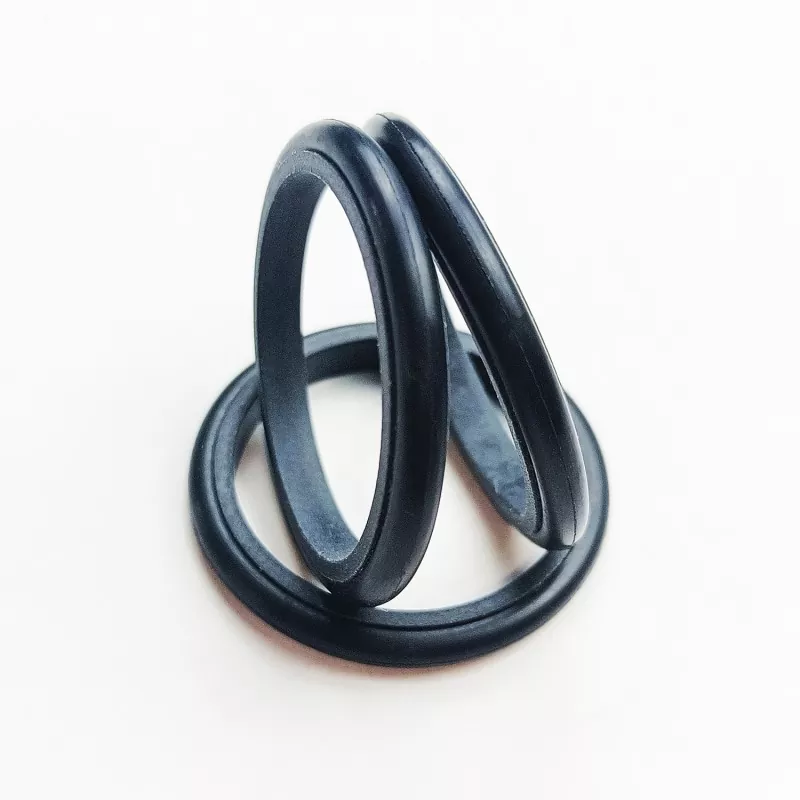

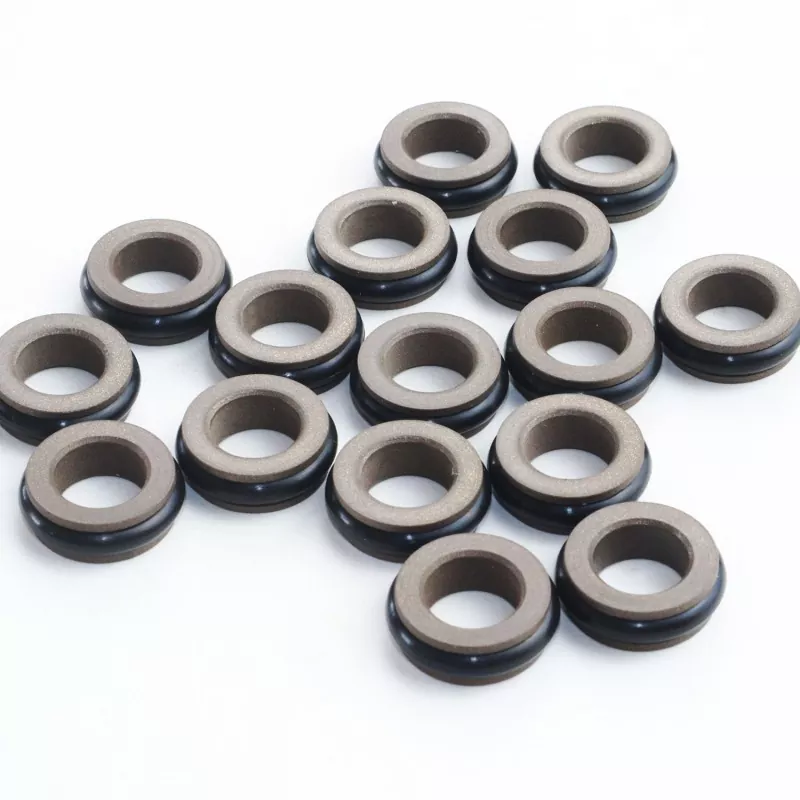

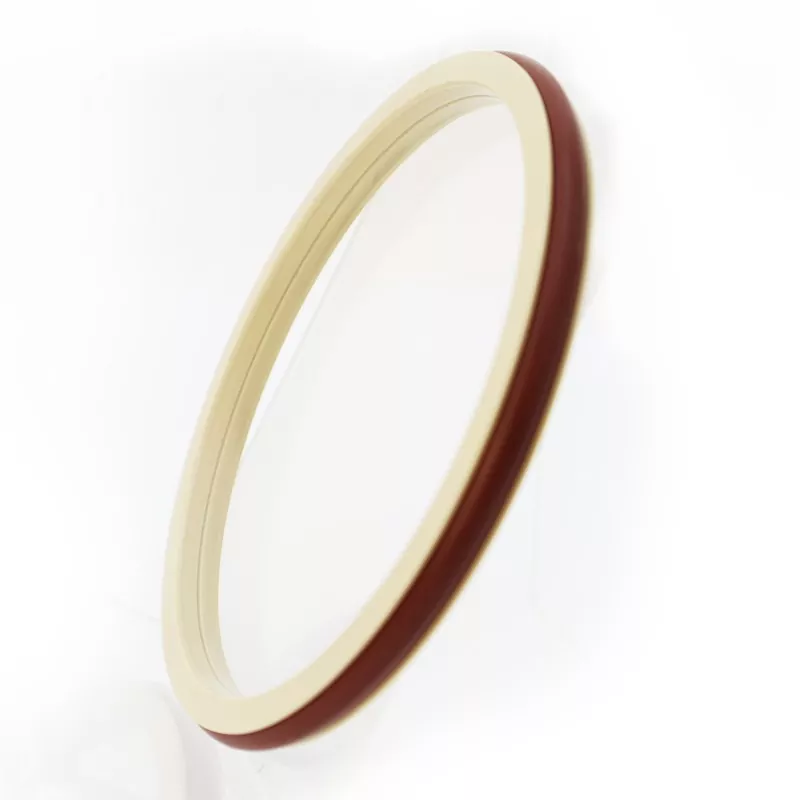

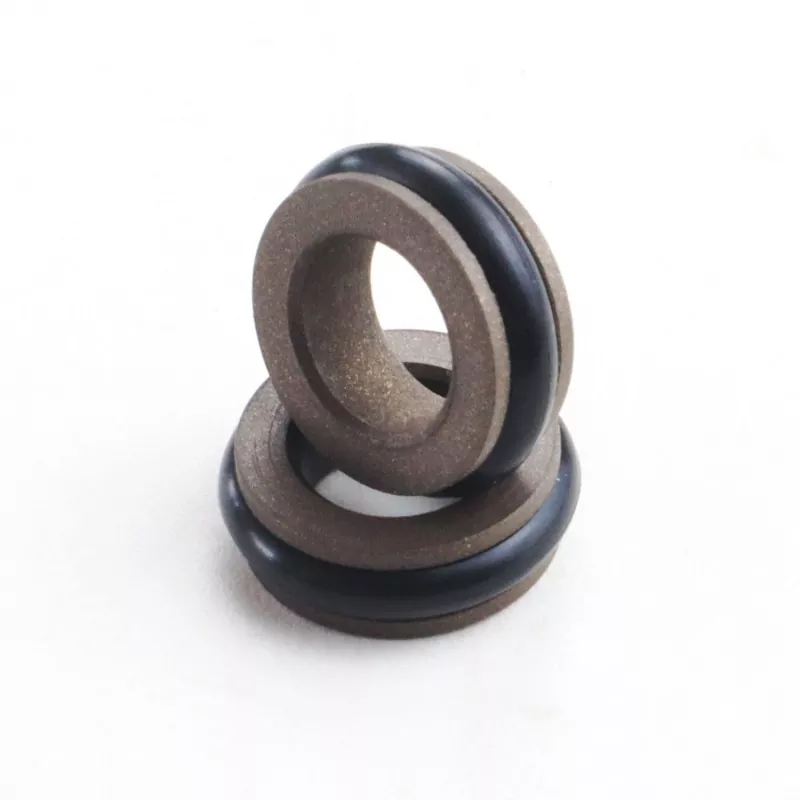

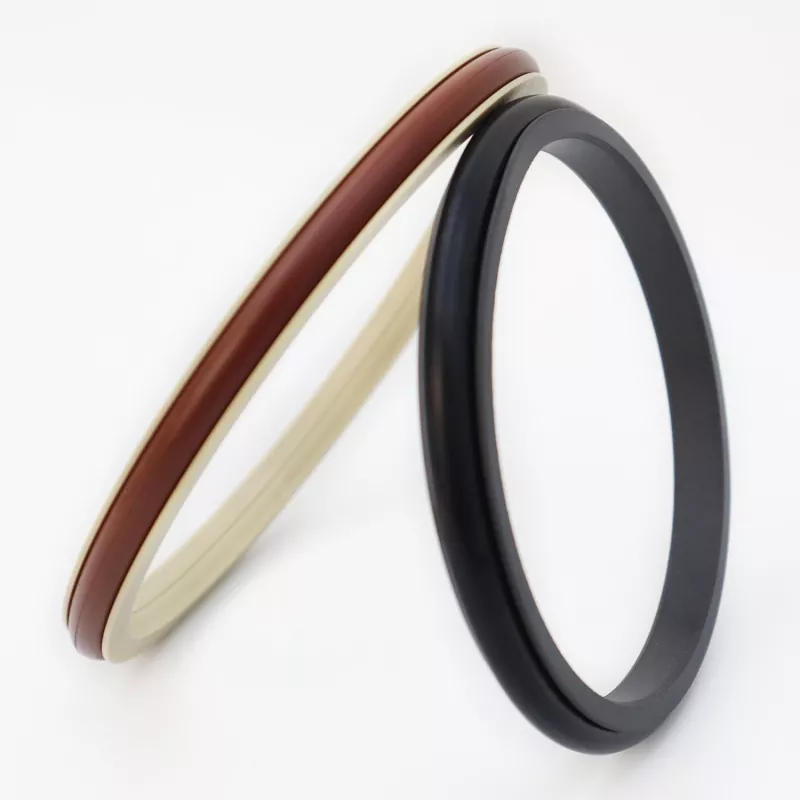

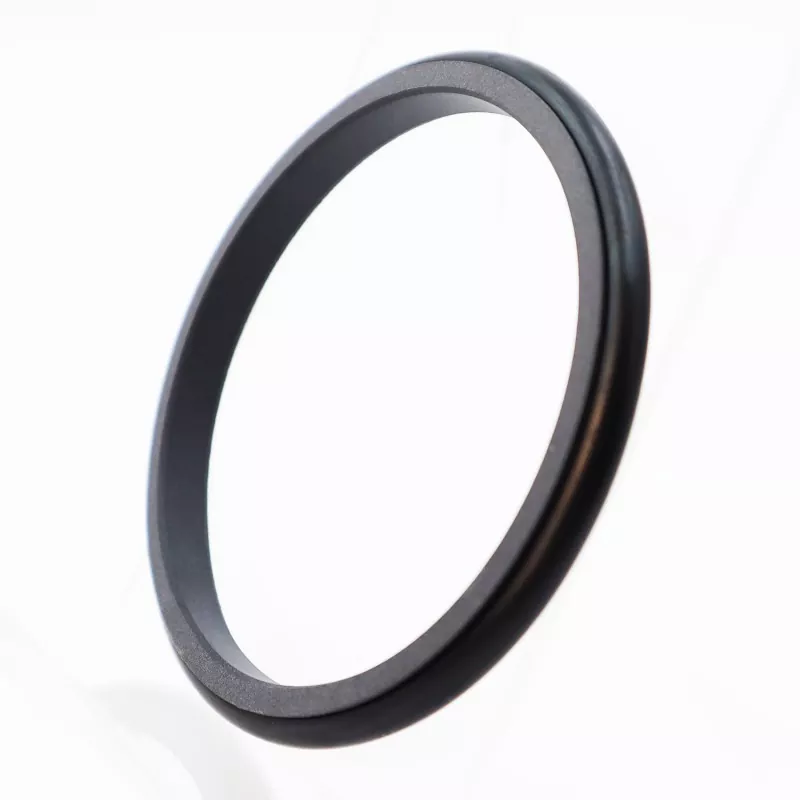

يتكون الختم المشترك من النوع C من حلقة إغلاق على شكل C مصنوعة من PTFE ومادتها المركبة، وحلقة على شكل O. إنها مناسبة لختم الضغط ثنائي الاتجاه في كل من الحركات الترددية الهيدروليكية والهوائية. وهي متوفرة في سلسلة RC06 وRC07 (متوافقة مع الحلقات الدائرية من سلسلة GB1235) اعتمادًا على الحلقة O المطابقة. نظرًا لتصميم الشفة الرفيعة لحلقة الختم، فهي تتمتع بقدرة جيدة على تعويض المتابعة، مما يؤدي إلى أداء ختم ممتاز. يسمح الهيكل المتماثل للختم من النوع C بالختم تحت ضغط ثنائي الاتجاه.
1. مناسبة لكل من التطبيقات الهيدروليكية والهوائية.
2. أداء ختم ممتاز لكل من تطبيقات الضغط العالي والمنخفض.
3. احتكاك منخفض، مقاومة بداية منخفضة، تشغيل سلس، احتكاك ديناميكي وثابت متساوي، وعدم الزحف.
4. عمر خدمة طويل. مناسبة لختم التشحيم الخالي من الزيت.
5. مناسبة لختم الضغط ثنائي الاتجاه.
لا ينبغي أن تحدث القيم المتطرفة في وقت واحد.
|
الضغط (ميجا باسكال) |
درجة الحرارة (درجة مئوية) |
السرعة (م/ث) |
وسائط |
|
≥100 |
-35 إلى +100 (مع حلقة NBR O) |
≥6 |
الزيت الهيدروليكي، والسوائل المقاومة للحريق (HFA/HFB)، والغاز، وما إلى ذلك. |
|
-20 إلى +180 (مع حلقة FKM O) |
1. مواد الحلقة الدائرية المطابقة: مطاط النتريل البيوتاديين RO1 (NBR)، مطاط الفلور RO2 (FKM)، إلخ.
2. مادة حلقة الختم: المادة القياسية PTFE3، والمواد الاختيارية الأخرى تشمل PTFE2، PTFE4، وغيرها من المواد عالية الأداء.
نموذج الطلب RC06-80x89.9x9.2-PTFE3—R01
قطر القضيب النموذجي x قطر الأخدود x عرض الأخدود PTFE3 - رمز مادة PTFE المعدلة R01 مادة الحلقة الدائرية
يمكن إنتاج منتجات بأي حجم مدرج في جدول المواصفات.
|

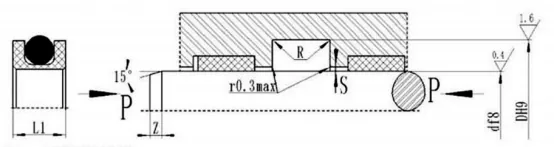

د f8 معيار RC06 |
d f8 RC06-Q للخدمة الخفيفة |
د f8 RC06-Z للخدمة الشاقة |
د ح9 |
L+0.2 |
L1 |
رماكس |
سماكس |
زمين |
d0 |
|
|
<20 ميجا باسكال |
<40 ميجا باسكال |
|||||||||
|
-- |
4~17.9 |
-- |
د+3.6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17.9 |
18~39.9 |
-- |
د+5.0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~106.9 |
4~17.9 |
د+6.6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106.9 |
107~630.9 |
18~39.9 |
د+9.9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630.9 |
631~999 |
40~106.9 |
د+13.0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000 ~ 1600 |
107~630.9 |
د+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1600 |
≥1600 |
631~999 |
د+18.5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000 ~ 1600 |
د+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
ملحوظة: 1. بالنسبة لأقطار العمود ≥ 70 مم، يوصى باستخدام أختام الأخدود المفتوح. لتركيب أختام الأخدود المتكاملة (المغلقة)، يرجى الرجوع إلى دليل التثبيت.
2. بالنسبة للضغط > 40 ميجا باسكال، يجب أن يستخدم الحد الأقصى لمنطقة الجذر للختم تسامحًا ملائمًا H8/f8.
مطابقة الحلقة O GB1235 يمكنها إنتاج منتجات بأي حجم مدرج في جدول المواصفات.
|
نطاق قطر رمح د f8 |
قطر الأخدود د ح9 |
عرض الخندق L+0.2 |
ارتفاع الختم L1 |
زوايا مدورة رماكس |
الخلوص الشعاعي |
الشطب زمين |
قطر السلك الدائري d0 |
|
|
<20 ميجا باسكال |
<40 ميجا باسكال |
|||||||
|
5~21 |
د+4.5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22 ~ 39 |
د+6.5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
د+10.4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155 ~ 1500 |
د+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
مثال الطلب RC07—80*90.4*9.8-PTFE3-R01
